CA6140车床拨叉831007课程设计--机床夹具设计
拔叉ca6140车床831007课程设计

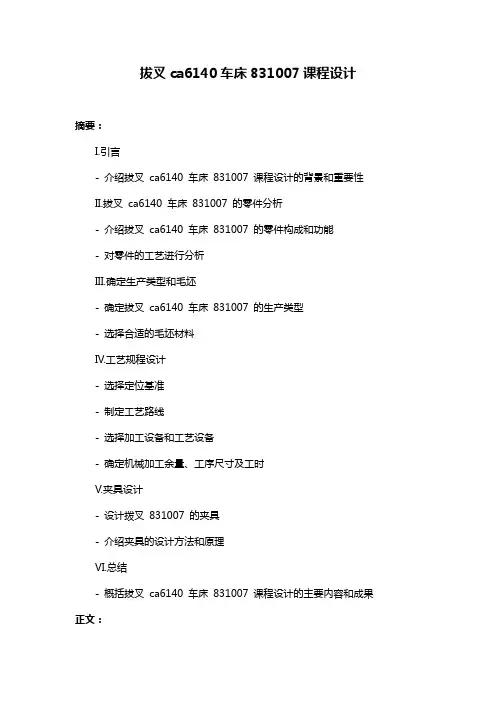

拔叉ca6140车床831007课程设计摘要：I.引言- 介绍拔叉ca6140 车床831007 课程设计的背景和重要性II.拔叉ca6140 车床831007 的零件分析- 介绍拔叉ca6140 车床831007 的零件构成和功能- 对零件的工艺进行分析III.确定生产类型和毛坯- 确定拔叉ca6140 车床831007 的生产类型- 选择合适的毛坯材料IV.工艺规程设计- 选择定位基准- 制定工艺路线- 选择加工设备和工艺设备- 确定机械加工余量、工序尺寸及工时V.夹具设计- 设计拨叉831007 的夹具- 介绍夹具的设计方法和原理VI.总结- 概括拔叉ca6140 车床831007 课程设计的主要内容和成果正文：拔叉ca6140 车床831007 课程设计是一项重要的任务，它涉及到机械加工工艺和夹具设计等方面。
在完成这项任务时，我们需要对拔叉ca6140 车床831007 的零件进行分析，确定生产类型和毛坯，设计工艺规程和夹具，最后进行总结。
首先，我们需要对拔叉ca6140 车床831007 的零件进行分析。
拔叉ca6140 车床831007 是由若干个零件组成的，这些零件具有不同的功能和结构。
通过对这些零件的工艺进行分析，我们可以了解它们的加工难度和加工方法。
其次，我们需要确定拔叉ca6140 车床831007 的生产类型和毛坯。
生产类型是指产品的生产方式，它决定了产品的制造工艺和生产效率。
毛坯是指生产零件的初始材料，它对零件的加工质量和加工效率有重要影响。
接下来，我们需要设计拔叉ca6140 车床831007 的工艺规程。
工艺规程是指产品生产过程中所需的工艺步骤和工艺参数。
在设计工艺规程时，我们需要选择定位基准，制定工艺路线，选择加工设备和工艺设备，以及确定机械加工余量、工序尺寸及工时。
最后，我们需要设计拔叉831007 的夹具。
夹具是用于固定工件和刀具的工具，它对产品的加工质量和加工效率有重要影响。
拔叉ca6140车床831007课程设计

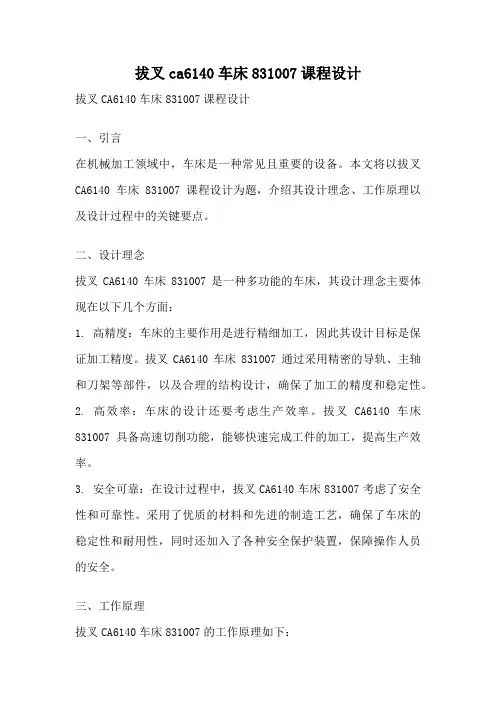

拔叉ca6140车床831007课程设计拔叉CA6140车床831007课程设计一、引言在机械加工领域中，车床是一种常见且重要的设备。
本文将以拔叉CA6140车床831007课程设计为题，介绍其设计理念、工作原理以及设计过程中的关键要点。
二、设计理念拔叉CA6140车床831007是一种多功能的车床，其设计理念主要体现在以下几个方面：1. 高精度：车床的主要作用是进行精细加工，因此其设计目标是保证加工精度。
拔叉CA6140车床831007通过采用精密的导轨、主轴和刀架等部件，以及合理的结构设计，确保了加工的精度和稳定性。
2. 高效率：车床的设计还要考虑生产效率。
拔叉CA6140车床831007具备高速切削功能，能够快速完成工件的加工，提高生产效率。
3. 安全可靠：在设计过程中，拔叉CA6140车床831007考虑了安全性和可靠性。
采用了优质的材料和先进的制造工艺，确保了车床的稳定性和耐用性，同时还加入了各种安全保护装置，保障操作人员的安全。
三、工作原理拔叉CA6140车床831007的工作原理如下：1. 主轴转动：车床通过电机驱动主轴旋转，使工件在主轴上进行旋转。
2. 刀架移动：刀架可以在横向和纵向两个方向上进行移动，以实现不同方向的加工操作。
刀架的移动通过导轨和滑块实现。
3. 切削操作：在工件旋转的同时，刀架的移动使切削刀具与工件接触，进行切削操作。
切削刀具可以进行多种形式的切削，如外圆、内圆、端面等。
四、设计过程中的关键要点在拔叉CA6140车床831007的课程设计中，需要注意以下关键要点：1. 工件夹紧：在加工过程中，需要保证工件的稳定夹紧，以避免因工件松动而导致的加工误差。
2. 刀具选择：根据工件的材料和加工要求，选择合适的切削刀具，以获得理想的加工效果。
3. 加工参数设定：根据工件的要求和机床的性能，设定合适的加工参数，如切削速度、进给速度等，以获得理想的加工效果。
五、结论拔叉CA6140车床831007是一种多功能的车床，其设计理念主要体现在高精度、高效率和安全可靠等方面。
CA6140车床拨叉831007课程设计说明书
攀枝花学院学生课程设计题目：机械加工工艺及夹具设计学生姓名：马顺福学号：201310601089所在院（系）：________ 机械工程学院_____________ 专业：机械设计制造及其自动化班级：2013级先进制造班 ____________ 指导教师：杨光春职称: 教授2016年12月10日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目拨叉加工工艺及夹具设讣课程设计（论文）指导教师成绩评定表在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。
在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。
关键词工序，工艺，工步，加工余量，定位方案，夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc・ and call it the craft course・ In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cut ter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords： The process, worker one, worker^ s step , the surplus of processing, orient the scheme , clamp strength设计零件原图|丄|0侶卜|cuA乡a5b iCCA614O±材1： 1三定：?71Q5>1UU/弐^HT2(DS与冬矛农立犬三：飞4妖» ®I eiD.iaie（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2. 2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3、1、确定毛坯的制造形式 (5)2.3.2、基面的选择 (5)2. 3.3、制定工艺路线 (5)2. 3.4、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2、5、确定切削用量及基本工时83、夹具设计 (13)3.1、零设计任务 (13)3.2、确定毛坯的制造形式 (14)3.3、定位基准选择 (15)3.4、夹紧方案的选择 (15)3.5、定位误差分析 (15)3.6、夹具结构介绍 (15)4、参考文献 (15)1序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
CA6140车床拨叉831007”零件的机械加工工艺规则及专用夹具设计

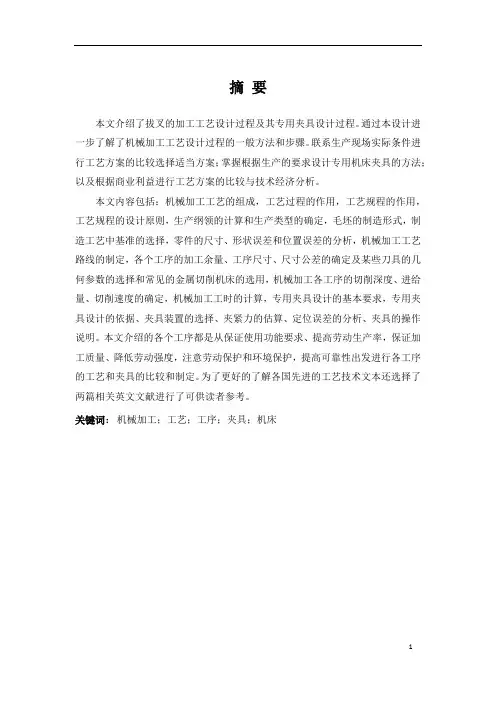

摘要本文介绍了拔叉的加工工艺设计过程及其专用夹具设计过程。
通过本设计进一步了解了机械加工工艺设计过程的一般方法和步骤。
联系生产现场实际条件进行工艺方案的比较选择适当方案；掌握根据生产的要求设计专用机床夹具的方法；以及根据商业利益进行工艺方案的比较与技术经济分析。
本文内容包括：机械加工工艺的组成，工艺过程的作用，工艺规程的作用，工艺规程的设计原则，生产纲领的计算和生产类型的确定，毛坯的制造形式，制造工艺中基准的选择，零件的尺寸、形状误差和位置误差的分析，机械加工工艺路线的制定，各个工序的加工余量、工序尺寸、尺寸公差的确定及某些刀具的几何参数的选择和常见的金属切削机床的选用，机械加工各工序的切削深度、进给量、切削速度的确定，机械加工工时的计算，专用夹具设计的基本要求，专用夹具设计的依据、夹具装置的选择、夹紧力的估算、定位误差的分析、夹具的操作说明。
本文介绍的各个工序都是从保证使用功能要求、提高劳动生产率，保证加工质量、降低劳动强度，注意劳动保护和环境保护，提高可靠性出发进行各工序的工艺和夹具的比较和制定。
为了更好的了解各国先进的工艺技术文本还选择了两篇相关英文文献进行了可供读者参考。
关键词：机械加工；工艺；工序；夹具；机床AbstractIn this paper, the fork off the design process and its dedicated fixture design process. Through the design of a better understanding of the engine machining process of the general process design methods and steps. Contact production at the scene of the actual conditions of the program compared select the appropriate programs; master in accordance with the requirements of the production design for the machine tool fixture methods and in accordance with commercial interests of the program compared with the technical and economic analysis.This article includes: the composition of mechanical processing technology, the role of process, the role of a point of order, the order of the design principles, the calculation of the Program of production and production types of identification, the rough form of manufacturing, manufacturing process in the choice of benchmarks, spare parts The size, shape and location of error of error, mechanical processing line of development, the various processes a gong , process size, Tolerance and the determination of certain tools and geometric parameters of common metal-cutting machine tools of choice , the basis for fixture design, the choice of fixture installation, the clamping force estimates, positioning error The analysis, fixture instructions. This paper describes the various processes are guaranteed from the use of functional requirements, raising labor productivity, and ensure processing quality, reduce labor intensity and attention to labor protection and environmental protection, to improve the reliability of the process and the process of comparison and the development of fixture. In order to better understand the countries of advanced technology has also selected the two texts related to English literature a reference for readers.Key words: Engine machining; process; processes; fixture; Machine目录摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (1)第二章概述 (2)2.1夹具夹紧装置及夹具体的基本要求 (2)2.2机床夹具功用 (3)2.3机床夹具在机械加工中的作用 (3)2.4机床夹具组成 (4)2.5机床夹具分类 (5)2.6机床夹具的设计要求 (7)第3章零件的分析 (8)3.1零件的作用 (9)3.2零件的工艺分析 (9)第4章工艺规程设计 (10)4.1确定毛坯的制造形式 (10)4.2基准的选择............................................................................... 错误!未定义书签。
CA6140车床拨叉831007加工工艺及钻铰Φ22孔夹具设计
CA6140车床拨叉831007加⼯⼯艺及钻铰Φ22孔夹具设计说明书设计题⽬：拨叉机械加⼯⼯艺规程及夹具设计（831007）摘要这篇⽂章是基于CA6140车床拨叉831007件和加⼯⼯艺分析，包括分析拨叉831007零件图，⽑坯的选择，制定夹具，零部件的⼯艺路线，⼑具选择，切割的确定⽅法填充⼯艺⽂件的数量。
选择正确的加⼯⽅法，加⼯⼯艺的合理设计。
此外，两个流程加⼯件填充盖设计了专⽤夹具。
许多类型的夹具，夹具，其中最⼴泛使⽤的通⽤夹具，尺⼨和更加标准化，以及专业⼯⼚进⾏⽣产。
在⼤规模⽣产应⽤⼴泛，适⽤于⼯件的加⼯流程服务专⽤夹具，你需要来设计和制造⾃⼰的⼯⼚加⼯的⼯件。
本⽂的主要内容是设计和加⼯夹具设计孔夹具。
关键词：CA6140车床，拨叉831007，处理，加⼯⽅法，⼯艺⽂件ABSTRACTTHIS ARTICLE IS FOR PROCESSING APPLICATIONS CA6140 LATHE FORK 831,007 PARTS AND MACHINING PROCESS ANAL YSIS, INCLUDING ANALYSIS OF THE PARTS DIAGRAM, ROUGH CHOICE, FORMULATE FIXTURE, PROCESS ROUTE OF PARTS, TOOL SELECTION, CUTTING THE AMOUNT OF DETERMINATION PROCESS FILL PROCESS DOCUMENTS. SELECT THE CORRECT PROCESSING METHODS, THE RATIONAL DESIGN OF MACHINING PROCESSES. IN ADDITION, TWO PROCESSES FOR MACHINING PARTS FILLER LID DESIGNED A SPECIAL FIXTURE.MANY TYPES OF JIGS AND FIXTURES, IN WHICH THE MOST WIDELY USED GENERIC FIXTURE, SIZE AND MORE STANDARDIZED, AND A PROFESSIONAL FACTORY FOR PRODUCTION. WIDELY USED IN MASS PRODUCTION, SPECIAL FIXTURES DESIGNED FOR A WORKPIECE MACHINING PROCESS SERVICE, ALL YOU NEED TO DESIGN AND MANUFACTURE THEIR OWN FACTORIES PROCESSING THE WORKPIECE. THE MAIN CONTENT OF THIS PAPER IS TO DESIGN AND PROCESSING FIXTURE DESIGN BEARING BORE FIXTURE.KEYWORDS: CA6140 LATHE FORK 831,007, PROCESSING, PROCESSING METHODS, PROCESS DOCUMENTS, FIXTURES⽬录摘要 (II)ABSTRACT........................................................................................................................................................ I II 第1章绪论 .. (1)1.1研究课题的意义及现状 (1)1.2课题主要研究内容 (1)1.3研究⽅法和⼿段 (2)1.4研究⽬标 (2)1.5⽅案可⾏性分析 (2)第2章拨叉831007的分析 (3)2.1分析拨叉831007图 (3)2.2确定⽣产类型 (3)2.3确定⽑坯 (3)第3章拨叉831007零件的机械加⼯⼯艺过程设计 (6)3.1拨叉831007零件基准的选择 (6)3.1.1拨叉831007粗基准的选择 (6)3.1.2拨叉831007精基准的选择 (6)3.2加⼯主要⼯序安排 (6)3.3选择加⼯设备与⼯艺设备 (8)3.4确定⼯序尺⼨ (9)3.5切削⽤量 (11)3.6时间定额计算及⽣产安排 (16)第4章CA6140车床拨叉831007 加⼯⼯艺及钻铰Φ22孔⽓动夹具设计 (21)4.1基本夹具设计原理 (21)4.2夹具定位基准的选择 (21)4.3确定夹具结构，确定夹紧机构（⽓压夹紧）⽅案 (22)4.4设计拨叉831007夹具装配图 (24)4.5切削⼒及夹紧⼒的计算 (24)4.6误差分析与计算 (25)4.7钻套、衬套、钻模板设计与选⽤ (26)4.8确定831007钻铰孔夹具的夹具体结构和总体结构 (28)4.9831007夹具的钻铰孔夹具设计及操作的简要说明 (29)第5章夹具中关键零件的相关计算 (30)5.1制定⼯艺路线 (30)5.2选择加⼯设备和⼯艺装备 (31)5.2.1 机床选⽤ (31)2.2.2 选择⼑具 (31)5.3确定切削⽤量及基本⼯时 (32)总结 (35)参考⽂献 (36)致谢 (37)第1章绪论1.1研究课题的意义及现状⽬前，我们的⼩拨叉831007机械⾏业是⼀个成熟，稳定的发展，进⼝设备的统治已经结束，国内机械已成为主要成分。
CA6140车床拨叉831007课程设计说明书
课程设计说明书机床夹具设计XXX指导教师XX学院名称XXX 专业及班级XXX 提交日期XX 答辩日期XXX图1（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2.2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3.1、确定毛坯的制造形式 (5)2.3.2 、基面的选择 (5)2.3.3 、制定工艺路线 (5)2.3.4 、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2.5、确定切削用量及基本工时 (8)2.6、夹具设计 (13)2.6.1、零设计任务 (13)2.6.2、确定毛坯的制造形式 (14)2.6.3、定位基准选择 (15)2.6.4、夹紧方案的选择 (15)2.6.5 、定位误差分析 (15)2.6.6 、夹具结构介绍 (15)2.7、参考文献 (15)1、序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后 进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练。
因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
2、设计具体内容2.1、零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，而下方的φ55mm 半孔则是用于与所控制齿轮所在的轴接触。
拨叉ca6140课程设计831007
拨叉ca6140课程设计831007一、教学目标本节课的教学目标是使学生掌握拨叉CA6140的相关知识，能够理解其结构、功能和操作方法。
具体目标如下：知识目标：学生能够描述拨叉CA6140的基本结构，了解其工作原理，掌握其操作方法和维护技巧。
技能目标：学生能够独立完成拨叉CA6140的基本操作，能够对其进行简单的故障排查和维修。
情感态度价值观目标：学生能够认识到拨叉CA6140在机械制造中的重要性，培养对其的兴趣和热情，树立正确的职业观念。
二、教学内容本节课的教学内容主要包括以下几个部分：1.拨叉CA6140的基本结构：介绍拨叉CA6140的各个组成部分，包括拨叉本体、拨叉轴、拨叉齿等。
2.拨叉CA6140的工作原理：讲解拨叉CA6140的工作原理，包括拨叉的运动机制、传动方式等。
3.拨叉CA6140的操作方法：教授学生如何正确操作拨叉CA6140，包括启动、停止、调整等基本操作。
4.拨叉CA6140的维护技巧：讲解如何对拨叉CA6140进行日常维护，以保证其正常运行。
三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式进行：1.讲授法：教师通过讲解拨叉CA6140的基本结构、工作原理等理论知识，使学生掌握相关概念。
2.演示法：教师通过现场演示拨叉CA6140的操作方法，使学生能够直观地了解其使用技巧。
3.实践法：学生分组进行实操，亲自动手操作拨叉CA6140，提高其实际操作能力。
4.讨论法：学生在教师的引导下，针对拨叉CA6140的操作过程中遇到的问题进行讨论，共同探讨解决方案。
四、教学资源为了保证教学的顺利进行，教师需准备以下教学资源：1.教材：为学生提供拨叉CA6140的相关理论知识，以便学生课前预习和课后复习。
2.实物模型：展示拨叉CA6140的实物模型，帮助学生更直观地了解其结构。
3.多媒体课件：制作多媒体课件，通过动画、图片等形式展示拨叉CA6140的工作原理和操作方法。
课程设计---CA6140车床拨叉(831003)零件的机械加工艺规程及粗铣底槽专用夹具设计
机械制造技术基础课程设计说明书设计题目：“CA6140车床拨叉（831003）”零件的机械加工艺规程及粗铣底槽专用夹具设计（大批量生产）概述 (1)1拔叉的分析 (1)1.1拔叉的功用 (1)1.2拔叉的机械加工工艺分析 (1)2工艺规程制订 (2)2.1主要技术要求和技术关键 (3)2.2毛坯的选择 (3)2.3确定各表面加工案 (4)2.4确定定位基准 (5)2.5机械加工工艺路线方案的确定 (6)2.6拔叉的偏差，加工余量，工序尺的确定 (10)2.7 确定切削用量及基本工时（机动时间） (11)2.8生产安排及时间定额计 (12)3铣槽专用夹具设计 (13)3.1定位基准的选择 (13)3.2定位误差分析 (14)3.3夹具设计方案确定 (14)3.4切削力及夹紧分析计算 (14)3.5 误差分析与计算 (16)3.6 夹具设计及操作的简要说明 (17)4总结 (17)5参考资料 (18)我们已经学过了与本次课程设计有关的许多专业课，包括《互换性与技术测量》、《材料力学》、《机械原理》、《机械设计》、《机械制造技术基础》等，这使我们对机械设计和制造有关的原理有了一定的感性和理性认识，但是我们并不是很了解这些原理与实际加工工艺过程之间的联系。
课程设计作为理论和实践相结合的有效手段。
通过这次车床CA6140拨叉加工工艺规程及夹具的设计让我们对所学的专业课的一些知识得以复习、巩固和应用，并对零件的制造过程有了一定的了解。
除此之外，本次课程设计也不仅为我们了解大四的毕业设计做了一定的准备，而且为以后的工作打下一定的基础。
夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。
夹具是工艺装备的主要组合部分，在机械制造中占有重要地位，夹具对保证产品质量，提高生产率，减轻劳动强度，缩短产品生产周期等都具有重要意义。
此次课程设计任务是对拔叉零件的机械加工工艺规程的设计和所选的某道工序所用夹具的设计。
CA6140车床拨叉831007说明书
机械制造工艺学课程设计说明书设计题目：CA6140拨叉机械加工工艺规程及夹具设计（831007）设计者：仇恒坦王云楠谭逢津高钦指导教师：何国旗2011年12月26日机械制造工艺学课程设计任务书题目：CA6140拨叉加工工艺规程及夹具设计内容：1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1张4、夹具结构设计装配图 1张5、夹具结构设计零件图 1张6、课程设计说明书 1份班级：机设093学生：仇恒坦王云楠谭逢津高钦指导教师：何国旗2011年12月19日序言通过工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以加强和巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为自己以后生活打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
设计内容：（1）画零件图（2）绘制毛坯图（3）填写机械加工工艺过程综合卡片（4）选择夹具设计方案（5）绘制某一工序夹具草图及零件图（6）编写课程设计说明书原始资料：拨叉零件图831007，生产纲领为100000件/年。
一、分析零件图（一）零件作用拨叉是传动系统中用来拨动滑移齿轮，以实现系统调速、转向的零件。
其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动；大头的内部突起处与滑移齿轮的凹槽配合。
（二）零件的工艺分析1、零件选用材料为HT200，俗称灰口铸铁。
灰铸铁生产工艺简单，铸造性能优良，但塑性较差，脆性高，不适合磨削。
2、该零件主要加工表面及技术要求分析如下：(1)、零件上端面及孔φ50H13的上下端面与孔φ22H7的垂直度公差等级为9-10级。
表面粗糙度为Ra≤3.2um。
CA6140车床拨叉(831007型号)的机械加工工艺规程及铣断夹具设计
CA6140车床拨叉（831007型号）的机械加工工艺规程及铣断夹具设计一、引言CA6140车床拨叉（831007型号）是一种常用的机械设备，用于加工零件表面的铣削加工操作。
为了确保加工质量和效率，需要制定相应的机械加工工艺规程，并设计适用的铣断夹具。
本文将详细介绍CA6140车床拨叉（831007型号）的机械加工工艺规程及铣断夹具设计。
二、机械加工工艺规程2.1 加工工艺流程下面是CA6140车床拨叉（831007型号）的加工工艺流程：1. 准备加工设备和工具。
2. 检查设备和工具的状态，确保其正常运行。
3. 将工件安装在车床上，并进行合理夹紧。
4. 调整车床的工作参数，包括转速、进给速度、进给量等。
5. 进行粗加工操作，使用合适的切削工具进行铣削加工。
6. 进行半精加工操作，根据加工要求进行加工操作。
7. 进行精加工操作，使用精细的切削工具进行铣削加工。
8. 完成加工后，清洁工件和设备，检查加工质量。
9. 将加工好的工件进行标记和计数，进行下一步工序或包装出货。
2.2 切削工具选择在CA6140车床拨叉（831007型号）的铣削加工过程中，切削工具的选择对于加工质量和效率至关重要。
一般情况下，采用硬质合金刀具进行铣削加工效果较好。
根据工件材料、加工精度要求等因素综合考虑，合理选择切削工具的刀腔形状、刀片材质、刀片尺寸等参数。
2.3 加工参数设置加工参数的合理设置可以提高加工效率和质量。
下面是一些常见的加工参数设置建议： - 转速：根据工件材料、切削工具和加工要求等因素来确定合适的转速范围。
- 进给速度：根据加工要求和切削工具的尺寸等参数来确定合适的进给速度。
- 进给量：根据工件要求和切削过程的稳定性来确定合适的进给量。
三、铣断夹具设计3.1 夹具选型在CA6140车床拨叉（831007型号）的铣断过程中，需要使用夹具将工件固定在车床上。
合适的夹具设计可以提高加工效率和质量。
CA6140车床拨叉(831007)的机械加工工艺规程及夹具设计
优秀设计CA6140拨叉（831007型号）零件的工艺规程及夹具设计目录序言 (2)1.零件的分析 (2)1.1零件功用 (2)1.2零件表面加工技术要求分析 (2)2.毛坯的选择 (3)2.1毛坯的制造方法 (3)2.2毛坯的制造精度 (3)2.3毛坯余量的确定 (3)3.工艺路线的拟定 (3)3.1定位基准的选择 (3)3.2加工方法的选择 (4)3.3工序集中与工序分散的安排 (4)3.4工序顺序的安排 (4)3.5填写工艺过程卡 (5)4.工序详细设计 (5)4.1 确定工序加工余量 (5)4.2 确定工序加工设备、刀具、夹具、量具 (6)4.3 计算切削用量和切削工时 (7)4.4 填写工序卡片 (12)5.专用机床夹具的设计 (12)5.1 夹具设计任务 (12)5.2定位方案的确定 (12)5.3夹紧方案的确定 (13)5.4对刀导向装置的设计 (13)设计感想与体会 (14)参考资料 (15)序言后进行的一个实践教学环节。
其目的是对所学各课程的一次深入的综合性的总复习，巩固加深理论教学内容,理论联系实际的机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之训练。
因此,它在我们四年的大学生活中占有重要的地位。
通过这次课程设计对自己未来将从事的工作进行一次适应性训练，通过工艺规程及工艺装备设计，学生应达到：1）、掌握零件机械加工工艺规程设计的能力；2）、掌握加工方法及其机床刀具及切削用量等的选择应用能力；3）、掌握机床专用夹具等工艺装备的设计能力；4）、学会使用查阅各种设计资料手册和国家标准等，以及学会绘制工序图，夹具装备图，标注必要的技术条件等。
由于能力所限，设计尚有许多不足之处，恳请老师给予指导。
1、零件的分析1.1 零件的功用拨叉是一种辅助零件，通过拨叉控制滑套与旋转齿轮的结合。
滑套上面有凸块，滑套的凸块插入齿轮的凹位，把滑套与齿轮固连在一起，是齿轮带动滑套，滑套带动输出轴，将动力从输入轴传送至输出轴，从而控制输出轴的横向或纵向传动。
CA6140车床拨叉831007课程设计说明书
课程设计说明书之迟辟智美创作机床夹具设计XXX指导教师XX学院名称XXX 专业及班级XXX提交日期XX 答辩日期XXX图1（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2.2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3.1、确定毛坯的制造形式 (5)2.3.2 、基面的选择 (5)2.3.3 、制定工艺路线 (5)2.3.4 、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸简直定 (7)2.5、确定切削用量及基本工时 (8)2.6、夹具设计 (13)2.6.1、零设计任务 (13)2.6.2、确定毛坯的制造形式 (14)2.6.3、定位基准选择 (1)52.6.4、夹紧方案的选择 (15)2.6.5 、定位误差分析 (1)52.6.6 、夹具结构介绍 (1)52.7、参考文献 (15)1、序言机械制造工艺学课程设计是我们学完了年夜学的全部基础课、技术基础课以及年夜部份专业课之后进行的.这是我们在进行结业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练.因此,它在我们四年的年夜学生活中占有重要的位置.就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中熬炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，而且为后续课程的学习打好基础. 由于能力所限，设计尚有许多缺乏之处，恳请各位老师给予指导.2、设计具体内容2.1、零件的作用题目所给的零件是CA6140车床的拨叉.它位于车床变速机构中，主要起换档，使主轴回转运动依照工作者的要求工作，获得所需的速度和扭矩的作用.零件上方的φ22孔与操纵机构相连，而下方的φ55mm 半孔则是用于与所控制齿轮所在的轴接触.通过上方的力拨动下方的齿轮变速.两件零件铸为一体，加工时分开.2.2、零件的工艺分析零件的资料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的概况以及加工概况之间的位置要求：1）需要加工的概况：a.小孔的上端面、年夜孔的上下端面；b.小头孔0.021022+-Φmm 以及与此孔相通的8Φmm 的锥孔、8M 螺纹孔；c.年夜头半圆孔55Φmm ；2）位置要求：小头孔上端面与小头孔中心线的垂直度误差为0.05mm 、年夜孔的上下端面与小头孔中心线的垂直度误差为0.07mm.由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采纳专用夹具进行加工，而且保证位置精度要求.再根据各加工方法的经济精度及机床所能到达的位置精度，而且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采纳惯例的加工工艺均可保证.2.3、工艺规程设计2.3.1、确定毛坯的制造形式零件资料为HT200.考虑到零件在机床运行过程中所受冲击不年夜，零件结构又比力简单，生产类型为年夜批生产，故选择铸件毛坯.选用铸件尺寸公差品级CT9级，已知零件的质量是1.0Kg/个，所以初步确定工艺安插为：加工过程工序划分阶段；工序适当集中；加工设备以通用设备为主，年夜量采纳专用工装.2.3.2、基面的选择基面的选择是工艺规程设计中的重要工作之一.基面选择得正确与合理，可以使加工质量获得保证，生产效率得以提高.否则，加工工艺过程中会问题百出，更有甚者，还会造成年夜批报废，使生产无法正常进行.（1）粗基准的选择：以零件的底面为主要的定位粗基准，以两个小头孔外圆概况为辅助粗基准.这样就可以到达限制五个自由度，再加上垂直的一个机械加紧，就可以到达完全定位.（2）精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的底面为主要的定位精基准，以两个小头孔内圆柱概况为辅助的定位精基准.当设计基准和工序基准不重合时，应该进行尺寸换算，这在以后还要专门的计算，此处不再重复.2.3.3、制定工艺路线制定工艺路线的动身点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能获得合理的保证.在生产纲领已确定为年夜批生产的条件下，可以考虑采纳万能性机床配以专用的夹具，并尽量使工序集中来提高生产率.除此之外，还应当考虑经济效果，以便使生产本钱尽量下降.选择零件的加工方法及工艺路线方案如下：工序Ⅰ粗铣Ф40mm孔的两头的端面，Ф73mm孔的上下端面.工序Ⅱ精铣Ф40mm孔的两头的端面，Ф73mm孔的上下端面.工序Ⅲ粗镗、半精镗、精镗Ф55mm孔至图样尺寸.工序Ⅳ钻、扩、铰两端Ф22mm孔至图样尺寸.工序Ⅴ钻M8的螺纹孔，钻Ф8的锥销孔钻到一半，攻M8的螺纹.工序Ⅵ铣断保证图样尺寸.工序Ⅶ去毛刺，检查.工序Ⅰ粗铣Ф40mm孔的两头的端面.工序Ⅱ钻、铰两端Ф22mm孔之图样尺寸.工序Ⅲ粗铣中间孔上端面至Ф25mm，周径至Ф71mm；粗铣中间孔下端面至22mm，周径至Ф71mm；工序Ⅳ精铣两头孔的端面至50mm；精铣中间孔上端面至25mm，周径至Ф73mm；精铣中间孔下端面至周径至Ф73mm；工序Ⅴ粗镗、半精镗、精镗Ф55mm孔至图样尺寸.工序Ⅵ钻Ф8mm的锥销孔钻到一半，然后与轴配做钻通，再钻M8x1mm的螺纹孔，攻M8x1mm的螺纹.工序Ⅶ铣断保证图样尺寸工序Ⅷ去毛刺，检查.c. 工艺方案的比力与分析上述两个工艺方案的特点在于：方案一是先加工完与Ф22mm 的孔有垂直度要求的面再加工孔.而方案二悄悄相反，先是加工完Ф22mm的孔，再以孔的中心轴线来定位加工完与之有垂直度要求的三个面.方案一的装夹次数少，但在加工Ф22mm的时候最多只能保证一个面定位面与之的垂直度要求.其他两个面很难保证.因此，此方案有很年夜的弊端.方案二在加工三个面时都是用Ф22mm孔的中心轴线来定位这样很容易就可以保证其与三个面的位置度要求.这样也体现了基准重合的原则.很是审美！其他的工序尤为平常简单无需再议.这样一比力最终的工艺方案为方案二：工序Ⅰ粗铣Ф40mm孔的两头的端面.工序Ⅱ钻、铰两端Ф22mm孔之图样尺寸.工序Ⅲ粗铣中间孔上端面至Ф25mm，周径至Ф71mm；粗铣中间孔下端面至22mm，周径至Ф71mm；工序Ⅳ精铣两头孔的端面至50mm；精铣中间孔上端面至25mm，周径至Ф73mm；精铣中间孔下端面至20mm周径至Ф73mm；工序Ⅴ粗镗、半精镗、精镗Ф55mm孔至图样尺寸.工序Ⅵ钻Ф8mm的锥销孔钻到一半，然后与轴配做钻通，再钻M8x1mm的螺纹孔，攻M8x1mm的螺纹.工序Ⅶ铣断保证图样尺寸工序Ⅷ去毛刺，检查.以上工艺过程详见“过程卡”.2.3.4、选择加工设备和工艺设备a) 机床的选择：工序010为铣平面，可采纳X52K立式铣床.工序020采纳Z512台式钻床工序030采纳X52K卧式铣床工序040采纳X52K卧式铣床工序050采纳T616卧式镗床工序060采纳钻床.多刀具组合机床.工序070采纳铣断机床b) 选择夹具：该拨叉的生产纲领为年夜批生产，所以采纳专用夹具.c) 选择刀具：在铣床上加工的各工序，采纳硬质合金铣刀即可保证加工质量.d) 选择量具：两小头孔、中间孔均采纳极限量规.e) 其他：对垂直度误差采纳千分表进行检测，对角度尺寸利用专用夹具保证，其他尺寸采纳通用量具即可.2.4、 机械加工余量、工序尺寸及毛坯尺寸简直定“CA6140车床拨叉”零件资料为HT200，毛坯重量约为 1.0㎏,生产类型为年夜批生产，采纳砂型铸造毛坯.根据上述原始资料及加工工艺，分别确定各加工概况的机械加工余量、工序尺寸及毛坯尺寸如下：a.外圆概况（Ф40mm 及Ф73mm 外概况）考虑到此概况为非加工概况，其精度为铸造精度CT9即可.又因它们是对称的两个零件最后还需铣断，故对Ф40mm 的中心轴线的尺寸偏差为120±1.25的范围内.毛坯为实心，两内孔精度要求界于IT7~IT8之间，参照《实用手册》表8-21确定工序尺寸及余量：钻孔：Ф铰孔：0.21022+Φc.中间孔（Ф55mm 及Ф73mm ）中间孔尺寸相对较年夜可以铸造，根据机械制造工艺设计手册表1-13得：孔的铸造毛坯为Ф49、Ф73的孔是在Ф55孔的基础之上铣削加工获得，其轴向尺寸上下概况距离为30mm ，由于其对轴向的尺寸要求不高，直接铸造获得.参照《实用手册》表8-95确定Ф73mm工序尺寸及余量：粗铣：Ф71mm Z=4mm精铣：Ф73mm Z=1mm参照《切屑加工简明实用手册》表8-95确定Ф55mm工序尺寸及余量：粗镗：Ф53mm 2Z=4mm半精镗：Ф54mm精镗：Ф55mm无可非议此销尺寸铸造为实体.参照《实用手册》表8-70确定钻Ф8螺纹孔和Ф8圆柱销孔及螺纹孔的攻丝.e.铣断2.5、确定切削用量及基本工时工序Ⅰ粗铣Ф40mm孔的两头的端面.a. 加工条件工件资料：HT200，硬度190～260HBS，σb pa，铸造.加工要求：粗铣两头端面至51mm、粗铣年夜孔端面至30mm.机床：X52K立式铣床参数.刀具：涂层硬质合金盘铣刀Ф45mm，选择刀具前角γo＝＋5°后角αo＝8°，副后角αo’=8°，刀齿斜角λs=－10°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1mm.1）铣削深度 因为切削量较小，故可以选择a p =2mm ，一次走刀即可完成所需长度.2）计算切削速度 按《简明手册》V c =v pv v e v z v p m v o v K Z u a y f X a T q d C算得 V c ＝98mm/s ，n=439r/min,V f =490mm/s据X52K 立式铣床参数，选择n c =475r/min,V fc =475mm/s,则实际切削速度V c ×80×475/1000=1.06m/s,实际进给量为f zc =V fc /n c z=475/(300×10)=0.16mm/z.3)校验机床功率 查《简明手册》Pcc=1.5kw,而机床所能提供功率为Pcm>Pcc.故校验合格.最终确定 a p =2mm ，n c =475r/min,V fc =475mm/s ，V c =1.06m/s ，f z =0.15mm/z.4）计算基本工时t m ＝L/ V f =9.4s.工序Ⅱ 钻、铰两端Ф22mm 孔之图样尺寸.a. 加工条件工件资料：HT200，硬度190～260HBS ，σb pa ，铸造.加工要求：钻孔至Ф21.8mm ，精铰至Фμm.机床：Z512台式钻床.刀具：YG8硬质合金麻花钻Ф21.8mm ，钻头采纳双头刃磨法，后角αo ＝12°、二重刃长度b ε=2.5mm 、横刀长b=1.5mm 、宽l=3mm 、棱带长度mm l 5.11= 、1202=ϕ°100=α°、30=β°.YG8硬质合金铰刀Ф22mm.1）查《简明手册》 r mm f/1.1=. 按钻头强度选择r mm f /75.1= 按机床强度选择r mm f /53.0=， 最终决定选择机床已有的进给量r mm f/1.1= .2）钻头磨钝标准及寿命 后刀面最年夜磨损限度（查《简明手册》）为0.5～０.８mm ，寿命min 60=T ．3）切削速度查《简明手册》 r mm v c /12= 修正系数 0.1=TV K 0.1=MV K 0.1=tv K 0.1=Kxv 0.11=v K 10=apv K 故r mm v c /12=.查《简明手册》机床实际转速为min /460r n c =. 故实际的切削速度s m n d v s c /52.010000==π.4) 计算基本工时由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间.钻和精铰的切削用量如下：钻孔： min/460r n =r mm f /1.1=s m v c /52.0=mm d 8.210=. 精铰：min /850r n =r mm f /1=s m v c /98.0=mm d 220= . 工序Ⅲ-工序Ⅳ 粗铣中间孔上端面至Ф25mm ，周径至Ф71mm ；粗铣中间孔下端面至22mm ，周径至Ф71mm ；精铣两头孔的端面至50mm ；精铣中间孔上端面至25mm ，周径至Ф73mm ；精铣中间孔下端面至周径至Ф73mm.a. 加工条件工件资料：HT200，硬度190～260HBS ，σb pa ，铸造.加工要求：粗铣中间孔上端面至Ф25mm ，周径至Ф71mm ；粗铣 中间孔下端面至22mm ，周径至Фμm ；精铣中间孔上端面至25mm ，周径至Ф73mm ；精铣中间孔下端面至保证20mm,周径至Фμμm.机床：X63卧式铣床.刀具：涂层硬质合金盘铣刀Ф45mm ，选择刀具前角γo ＝＋5°后角αo ＝8°，副后角αo ’=8°，刀齿斜角λs=－10°,主刃Kr=60°,过渡刃Kr ε=30°,副刃Kr ’=5°过渡刃宽b ε=1mm.1）铣削深度 因为切削量较小，故可以选择a p =4mm ，一次走刀即可完成所需长度.2）计算切削速度 按《简明手册》V c =v pv v e v z v p m v o v K Z u a y f X a T q d C算得 V c ＝98mm/s ，n=780r/min,V f =490mm/s据X52K 立式铣床参数，选择n c =750r/min,V fc =475mm/s,则实际切削速度 V c ×80×750/1000=1.78m/s,实际进给量为f zc =V fc /n c z=750/(300×10)=0.25mm/z.3)校验机床功率 查《简明手册》Pcc=2kw,而机床所能提供功率为Pcm>Pcc.故校验合格.最终确定 a p =1mm ，n c =750r/min,V fc =475mm/s ，V c =1.78m/s ， f z =0.15mm/z.4）计算基本工时粗铣中间孔上端面至Ф25 mm ，周径至Ф71mm ；t m1=L/ V f =13s 粗铣中间孔下端面至22mm ，周径至Ф71mm ；t m2=L/ V f =13s 精铣小孔上端面至50mm ，t m3=L/ V f =8s ；精铣中间孔上端面至周径至Ф73mm ，t m4= L/ V f =10s ； 精铣中间孔下端面至周径至Ф73mm ，t m5= L/ V f =10s.工序Ⅴ 粗镗、半精镗、精镗Ф55mm 孔至图样尺寸.a. 加工条件工件资料：HT200，硬度190～260HBS ，σb pa ，铸造.加工要求：粗镗中间孔至Ф53mm 、半精镗中间孔至Ф54mm 、精镗中间孔至Ф55mm.机床：T616卧式镗床.刀具：YG8硬质合金镗刀.单边余量 ,3mm Z =分三次切除，则 第一次mm a p 2=.根据《简明手册》4.2-20查得，取r mm f /1=.根据《简明手册》4.2-21查得，取：min /245r n =.c.计算切削基本工时：同理，当第二次mm a p 6.0=，第三次mm a p 4.0=时，进给量r mm f /3.0=和r mm f /12.0=，机床主轴转速都取64r/min ，切削基本工时分别为100s 和80s.工序Ⅵ 钻Ф8mm 的锥销孔钻到一半，然后与轴配做钻通，再钻M8x1mm 的螺纹孔，攻M8x1mm 的螺纹.a. 加工条件工件资料：HT200，硬度190～260HBS ，σb pa ，铸造.加工要求：先钻Ф8mm 的锥销孔，钻到一半后将与该孔配合的轴装置进去，把两者配做加工，为的使保证孔与轴的同轴度，同时在尺寸上保证距上端面10mm ；再钻M8x1mm 的螺纹孔，攻M8x1mm 的螺纹.机床：组合机床.刀具：Ф8mm 麻花钻、Ф7.5mm 麻花钻、Ф8mm 的丝锥.1）钻Ф8mm 的锥销孔根据《切削手册》查得，进给量为=f 0.18～0.33mm/z,现取f=0.3mm/z ，v=5m/min ，则：查《简明手册》表 4.2-15，取min /195r n w =.所以实际切削速度为： s m n d v ww /1.0100019581000=⨯⨯==ππ计算切削基本工时：2)钻M8的螺纹孔刀具：Ф7.5mm 麻花钻.根据《切削手册》查得，进给量为=f 0.18～0.33mm/z,现取f=0.3mm/z ，v=5m/min ，则：查《简明手册》表 4.2-15，取min /195r n w =.所以实际切削速度为：sm n d v ww /1.010001955.71000=⨯⨯==ππ 计算切削基本工时：s f y l t m m 323.019546=⨯+=∆++=3）攻M8x1mm 的螺纹刀具：丝锥M6，P=1mm切削用量选为：s m v /1.0=，机床主轴转速为：min /219r n s =，按机床使用说明书选取：min /195r n w =，则s m v /1.0=；机动时，mm l 1046=+=，计算切削基本工时：s f y l t m m 323.019546=⨯+=∆++=工序Ⅶ 铣断保证图样尺寸a. 加工条件工件资料：HT200，硬度190～260HBS ，σb pa ，铸造.加工要求：铣断后保证两边对称相等.刀具：YG 硬质合金圆盘铣刀，厚度为4mm.机床：组合机床.查《切削手册》，选择进给量为：r mm f /3.0=,切削速度为：s m v /1=，则： 根据《简明手册》表4.2-39，取min /100r n w =，故实际切削速度为： 查《切削手册》表4.2-40，刚好有min /400mm f m =.计算切削基本工时：工序Ⅷ 去毛刺，检查.2.6、夹具设计2.6.1 设计任务钻M8螺纹孔（不含螺纹加工）夹具年夜批量生产2.6.2 确定毛坯的制造形式零件资料为HT200.考虑零件在机床运行过程中所受冲击不年夜，零件结构又比力简单，生产类型为年夜批生产，故选择木摸手工砂型铸件毛坯.铸造时两件铸在一起.2.6.3 定位基准选择由零件图可知，M8螺纹孔垂直于Φ22中心线，为使基准重合，应该选择Φ22孔为定位基准.孔在拨叉上的位置尺寸20的设计基准为Φ8锥销孔中心线，可是此孔较小且属于斜孔，不适合用于定位，故选择Φ22孔上端面作为定位基准.根据上述分析，可以选择长销小平面组合进行定位.可是零件图上要求两件铸在一起，若两件都用长销小平面组合进行定位将造成过定位.考虑到前面的工序已将Φ22孔上端面进行了精加工，两头的端面可以看成是一个面，故最终确定一面两孔进行定位.2.6.4 夹紧方案的选择1、切削力的计算刀具：硬质合金麻花钻，mm d 6.6=.由实际加工的经验可知,钻削时的主要切削力为钻头的切削方向,即垂直于工作台，切削力计算公式为：其中：410=C F ，2.1=Z F ，75.0=y F ，mm d 6.60=，3.0=f ， k k k k hF xF MF F ⋅⋅=，k MF 2；k xF 与刀具刃磨形状有关,取 1.33；k hF 与刀具磨钝标准有关,取1.0，故22.10.133.192.0=⨯⨯=k F ，则：2、加紧方案选择由上述计算可见切削力较小，在Φ22孔下端面采纳开口垫圈和带肩六角螺母适当夹紧后本夹具即可平安工作.方案如下图所示：2.6.5 定位误差分析1、计算钻套中心线与工作台的垂直度误差.钻套外径512g Φ与钻模板孔712H Φ的最年夜间隙为：2、计算定位销轴与工作台的平行度误差.定位轴816H Φ与夹具体孔716h Φ的最年夜间隙为：夹具体孔的长度为12mm ，则上述间隙引起的最年夜平行度误差为：0.045/12，即0.375%.合格.2.6.6 夹具结构介绍夹具结构如下图所示：如图所示，用两个直立的板作为Φ22孔上端面的平面定位，分别用菱形销和短圆柱销定位两个Φ22，然后用夹紧螺母夹紧下断面.在右端定位板上装置一个横板，板上装置钻套对道具进行定位.2.7、参考文献1、胡家秀编 简明机械零件设计实用手册 机械工业出书社2、万晓亮编切削用量简明手册3、王先逵编机械制造工艺学机械工业出书社4、郑丁科李志伟陈燕编机械制造工艺学实习指导书华南农业年夜学工程学院。
ca6140车床拔叉831007锥销孔课程设计
ca6140车床拔叉831007锥销孔课程设计CA6140车床拔叉831007锥销孔课程设计一、课程设计目标本次课程设计的目标是通过对CA6140车床拔叉831007锥销孔进行深入研究与探究，让学生全面掌握课程相关知识，提高其专业技能水平和实际操作能力，使其能够独立完成CA6140车床拔叉831007锥销孔的设计与制造，达到设计方案合理、生产效率高、质量稳定的水平。
二、课程设计内容1.拆卸CA6140车床拔叉831007锥销孔，了解零件结构、特征及尺寸要求；2.根据拆卸的零件，制定设计方案，包括图纸绘制、工艺分析、工艺流程等；3.绘制图纸，包括零件分解图、装配图、工艺图、数控编程图等；4.熟练掌握加工工艺，包括车削、铣削、钻孔、攻丝等，根据设计要求进行加工；5.进行装配、调试、检验，保证产品质量合格；6.编写课程设计报告，总结出课程设计的关键问题，并提出改进措施。
三、教学方法1.理论讲解通过对CA6140车床拔叉831007锥销孔结构、特点、工艺要求及数控编程等方面的讲解，让学生全面了解所需的知识和技能，为实际操作打下基础。
2.实操操作通过实际操作，让学生掌握加工过程中的操作技巧和方法，熟练掌握车削、铣削、钻孔、攻丝等加工技术，并在加工过程中培养学生的独立思考和解决问题的能力。
3.课堂讨论通过课堂讨论，让学生对CA6140车床拔叉831007锥销孔的设计方案进行深入研究和交流，提供更多的想法和改进意见，为成功完成课程设计提供有用的帮助。
四、教学评估课程设计的评估由两个方面组成，一是对学生在实际操作中的表现评估，二是对学生编写的课程设计报告进行评估。
1.实际操作表现评估实际操作表现评估包括加工质量、加工速度、产品外观等方面的评估，通过对学生在实际操作中的表现进行评估，为后续的优化设计提供依据。
2.课程设计报告评估课程设计报告评估包括课程设计报告的内容、格式、逻辑结构、语言表达等方面的评估，通过对课程设计报告的评估，分析出课程设计的关键问题并提出改进措施，达到提高教学质量的目的。
(完整版)CA6140车床拨叉毕业课程设计
机械制造工艺学课程设计说明书班级-----学生-----指导老师-----年月题目：设计“拨叉（831003）”零件的机械加工工艺规程及工艺装备（中批量生产）内容： 1 零件图1张2 毛坯图1张3 机械加工工艺过程综合卡片1张4 结构设计装配图1张5 结构设计零件图1张6 课程设计说明书1张序言机械制造工艺学课程设计是我们学完大学的全部基础课·技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力有限，设计上有许多不足之处，恳请老师给于指教。
一、零件的分析（一）零件的作用题目给定的零件是C6140拨叉,它位于车床变速机构中，主要其换挡作用。
通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。
宽度为30mm的面的尺寸精度要求很高，在拨叉工作工程中，和如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。
滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。
从而影响整个传动系统的工作。
所以拨叉宽度为30mm 的面和槽之间要达到很高的配合精度。
（二）零件的工艺分析CA6140拨叉共有两组加工表面：1、这一组加工表面包括:A端面和轴线与A端面相垂直的花键底孔2、这一组加工表面包括: 六个方齿花键孔,Φ25mm花键底孔两端的2×75°倒角。
对于两组加工表面可先加工一组表面，再用专用夹具加工另一组表面。
二、工艺规程设计（一）确定毛坯的制造形式此次所设计的拨叉材料为HT200，根据材料成型工艺可知用金属型铸造。
该零件能够承受较大载荷和冲击载荷，能够满足使用要求。
CA6140车床拨叉831003课程设计
实用标准目录一﹑零件的分析 (2)（一）零件的作用 (2)（二）零件的工艺分析 (2)二﹑工艺规程设计 (3)（一）确定毛坯的制造形式 (3)（二）基面的选择 (3)（三）制定工艺路线 (4)（四）机械加工余量﹑工序尺寸及毛坯尺寸的确定 (6)（五）确定切削用量及基本工时 (7)三﹑夹具设计...........错误！未定义书签。
（一）问题的提出...........错误！未定义书签。
（二）夹具的设计...........错误！未定义书签。
（三）夹具设计中的特点........错误！未定义书签。
四﹑总结.. (18)五、参考文献 (20)一﹑零件的分析（一）零件的作用题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换挡作用。
通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。
宽度为30mm的免得尺寸精度要求很高，在拨叉工作过程中，如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。
滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。
从而影响整个传动系统的工作。
所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。
（二）零件的工艺分析CA6140车床拨叉共有三组加工面，它们之间有一定的位置要求。
现分述如下：1.以Ø25mm的花键孔为中心的加工表面这一组加工表面包括：Ø25H70.021mm的六齿方齿花键孔﹑Ø22H12花键底孔及两端2X15°倒角，尺寸为80mm与花键孔垂直的两端面，尺寸为18H11与花键孔垂直的通槽。
2.与Ø25mm的花键孔平行的表面这一组加工表面包括：与花键孔中心轴线相距22mm的上表面，与上表面垂直的两个M8通孔和一个Ø5锥孔。
这两组加工表面之间有着一定的位置要求，主要是：（1）.上表面与Ø25mm花键孔中心线平行度为0.10mm;（2）.18H11通槽两侧面与Ø25mm花键孔中心线的垂直度为0.08mm。
设计“CA6140车床”拨叉(831001-831009系列)零件的机械加工
“CA6140车床”拨叉课程设计说明书设计题目：设计“CA6140车床”拨叉（831001-831009系列）零件的机械加工工艺规程及工艺装备（中批量生产）题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容 1.零件图一张2．毛坯图一张3．机械制造加工工艺过程综合卡片一张4．结构设计装配图一张5．结构设计零件图一张6．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点。
一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二．零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要的面求进行工作。
拨叉ca6140车床831007课程设计
拨叉ca6140车床831007课程设计一、课程目标知识目标：1. 学生能够理解并掌握拨叉CA6140车床的基本结构、工作原理及功能。
2. 学生能够了解并掌握车床操作中的安全知识、工艺流程及参数设定。
3. 学生能够掌握车削加工中常用的刀具种类、材料及使用方法。
技能目标：1. 学生能够熟练操作CA6140车床，完成工件的基本加工。
2. 学生能够运用所学知识，进行拨叉的加工工艺设计和操作。
3. 学生能够通过实践，提高解决问题的能力，具备一定的创新意识。
情感态度价值观目标：1. 学生能够培养对机械加工的兴趣，提高学习热情。
2. 学生能够树立安全意识，养成良好的操作习惯。
3. 学生能够培养团队协作精神，增强沟通与交流能力。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，明确以上课程目标。
通过本课程的学习，学生将能够掌握车床加工的基本知识和技能，为后续专业课程学习和实际工作打下坚实基础。
同时，注重培养学生的安全意识、团队协作精神和创新能力，提高其综合素质。
二、教学内容本章节教学内容主要包括以下几部分：1. 拨叉CA6140车床的基本结构和工作原理：分析车床各部件的功能和作用，使学生了解车床的整体构造。
- 教材章节：第二章《金属切削机床及其组成》- 内容列举：车床的结构、各部件功能、工作原理。
2. 车床操作安全知识及工艺流程：讲解车床操作中的注意事项，培养学生安全意识，掌握正确的操作方法。
- 教材章节：第三章《车削加工工艺及设备》- 内容列举：安全操作规程、事故案例分析、工艺流程制定。
3. 常用车削刀具的种类、材料及使用方法：使学生了解并掌握各种刀具的特点，提高加工效率。
- 教材章节：第四章《金属切削刀具》- 内容列举：刀具种类、材料、几何角度、使用方法。
4. 拨叉加工工艺设计和操作：通过实际操作，让学生掌握拨叉加工的工艺设计及操作方法。
- 教材章节：第五章《典型零件加工工艺》- 内容列举：拨叉加工工艺分析、操作步骤、加工参数设定。
CA6140车床831007拨叉零件数控加工工艺及工装设计
河南科技学院2009届本科毕业论文（设计）论文题目：CA6140车床831007拨叉零件数控加工工艺及工装设计学生姓名：卢晓志所在院系：机电学院所学专业：机电技术教育导师姓名：杜家熙完成时间：2009年5月20日摘要本设计分析研究了CA6140车床变速箱中拔叉零件的夹具设计。
由于拔叉零件的工序较多且结构较为复杂，所以为了保证加工精度和提高生产效率，考虑采用数控机床进行加工，以下内容进行了拨叉零件工艺性分析、加工顺序和工艺方案的确定，并通过对拨叉零件数控加工工艺规程设计和钻孔工序的夹具设计，为拨叉零件在数控机床上加工提供了理论依据和有力的硬件保证。
关键词：数控加工工艺，定位，夹紧，专用夹具The design of the gearbox on the lathe is in CA640 parts fork and drill a point of order processing Φ20, Φ50 hole of this special fixture design process. F ork parts as a result of the more complex the structure, processes more; therefore in order to ensure the accuracy of processing to increase productivity and reduce labor intensity, consider the use of CNC machine tools for processing and preparation of the CNC machining process. In order to ensure Φ20, Φ50 hole on the vertical datum tolerance, CNC machine tools to meet the processing requirements on their design of a special fixture, the fixture using automatic clamping device, clamping a reliable, easy to operate. Higher production efficiency, therefore, applicable to high-volume, the processing pipeline. Able to meet the design requirements.Keywords: NC machining process, positioning, clamping, special fixture摘要 (1)Abstract (4)目录 (5)1 绪论 (8)2 数控加工工艺概述 (8)2.1 数控加工工艺分析的一般步骤与方法 (8)2.2 机床的合理选用 (8)2.3 数控加工零件工艺性分析 (9)2.3.1 零件图样上尺寸数据的给出应符合编程方便的原则 (9)2.3.2 零件各加工部位的结构工艺性应符合数控加工的特点 (9)2.4 加工方法的选择与加工方案的确定 (9)2.4.1 加工方法的选择 (9)2.4.2 加工方案确定的原则 (10)2.5 工序与工步的划分及加工顺序安排 (10)2.5.1 工序的划分 (10)2.5.2 工步的划分 (10)2.5.3 加工顺序安排 (11)2.6 零件的安装与夹具的选择 (11)2.6.1 定位安装的基本原则 (11)2.6.2 选择夹具的基本原则 (11)2.7 刀具的选择与切削用量的确定 (11)2.7.2 切削用量的确定 (12)2.8 对刀点与换刀点的确定 (12)2.9 加工路线的确定 (12)3 拨叉零件数控加工工艺分析 (13)3.1 拨叉零件的作用 (13)3.2 拨叉零件的工艺分析 (13)3.3 确定拨叉零件生产类型 (13)3.4 确定拨叉零件毛坯类型 (14)3.4.1 确定毛坯种类 (14)3.4.2 确定铸件加工余量及形状 (15)3.4.3 绘制铸件零件图........................................................ 错误！未定义书签。
拔叉ca6140车床831007课程设计
拔叉ca6140车床831007课程设计（实用版）目录一、概述二、拨叉 ca6140 车床 831007 的工艺分析三、拨叉 ca6140 车床 831007 的夹具设计四、总结正文一、概述CA6140 车床拨叉 831007 课程设计是一项重要的机械加工工艺学课程设计内容。
拨叉是车床的关键部件，它的加工精度直接影响到车床的性能和使用寿命。
因此，对拨叉的工艺分析和夹具设计是机械制造工艺学课程设计的重要环节。
二、拨叉 ca6140 车床 831007 的工艺分析拨叉 ca6140 车床 831007 的工艺分析主要包括以下几个方面：1.零件的分析：拨叉的作用是控制车床的刀架运动，保证刀架在加工过程中的稳定性和精度。
2.零件的工艺分析：根据拨叉的结构特点和加工要求，选择合适的加工工艺和设备，制定工艺规程。
3.确定毛坯：根据拨叉的材料和加工工艺要求，选择合适的毛坯。
4.工艺规程设计：根据拨叉的加工工艺要求，制定工艺路线，选择加工设备和工艺设备，确定机械加工余量、工序尺寸及工时。
三、拨叉 ca6140 车床 831007 的夹具设计夹具设计是机械加工中的重要环节，它的质量直接影响到加工精度和效率。
拨叉 ca6140 车床 831007 的夹具设计主要包括以下几个方面：1.夹具的类型：根据拨叉的结构特点和加工工艺要求，选择合适的夹具类型。
2.夹具的构成：根据夹具的类型和加工工艺要求，设计夹具的构成，包括夹具的各个部件。
3.夹具的装配：根据夹具的构成，设计夹具的装配方式，保证夹具在加工过程中的稳定性和精度。
四、总结拨叉 ca6140 车床 831007 课程设计是一项重要的机械加工工艺学课程设计内容。
通过对拨叉的工艺分析和夹具设计，可以提高加工精度和效率，保证车床的性能和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械课程设计说明书课程名称：机械课程设计作业题目：机械拨叉夹具设计专业：机械设计制造及其自动化班级：10机制5班姓名：学号：指导教师：2013 年 12月 21 日山西大同大学课程设计说明书目录设计清单 (03)设计内容 (03)原始资料 (03)一、零件分析 (04)（一）零件的作用 (04)（二）零件的工艺分析 (04)二、工艺规程设计 (05)（一）确定毛坯制造形式 (05)（二）基面的选择 (05)（三）制定工艺路线 (06)（四）机械加工余量、工序尺寸及毛坯尺寸的确定 (08)三、确定切削用量及基本工时 (10)四、夹具设计 (15)（一）任务的提出 (15)（二）定位方案及定位装置的设计计算 (15)（三）夹紧方案及装置的设计计算 (18)参考文献 (21)设计清单：1、零件图 1张2、零件毛坯图1张3、机械加工工艺过程综合卡片1套4、夹具设计1套5、课程设计说明书1套凌金锋拨叉831007夹具设计设计内容：（1）画零件图（2）绘制毛坯图（3）填写机械加工工艺过程综合卡片（4）选择夹具设计方案（5）绘制某一工序夹具草图及零件图（6）编写课程设计说明书原始资料：拨叉零件图831007，生产纲领为5000件/年。
山西大同大学课程设计说明书一、零件分析(一) .零件的作用题目所给的零件是CA6140车床的拨叉，它位于车床变速机构中，主要起换挡，使主轴回转运动按工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔语操作机构相连，下方的φ55半孔则是用于所控制齿轮所在的轴接触。
通过上方的力波动下方的齿轮变速。
两件铸为一体，加工时分开。
（二）.零件的工艺分析零件的材料为HT200，灰铸铁的生产工艺简单，铸造性能优良，但塑性较差、脆性高，和适合磨削，为此以下是拨叉需要加工表面以及加工表面之间的位置要求。
需要加工的表面：1.小孔的上端面、大孔的上下端面；2.小头孔φ22mm以及与此孔相通的φ8mm的锥孔、M8螺纹孔；3.大头半圆孔φ55mm；位置要求：小头孔上端面与小头空中心线的垂直度误差为0.05mm，打孔的上下断面与小头孔的中心线的垂直度误差为0.07mm。
由上面分析可知，可以粗加工拨叉底面，然后依次作为粗基准，采用专用夹具进行加工，并且保证位置精度要求。
再根据加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规加工工艺均可保证。
二、工艺规程设计凌金锋拨叉831007夹具设计（一）.确定毛坯的制造形式零件材料为HT200，考虑到零件在机床运行过程中所受冲击不大，零件架构又比较简单，生产类型为大批生产，故选用铸件毛坯。
选用铸件尺寸公差等级CT9级，一直此拨叉零件的生产纲领为5000件/年，零件的质量是1.0Kg/个，科确定该批拨叉生产类型为大批生产，所以初步确定工艺安排为：加工过程工序划分阶段：工序适当集中，加工设备以通用设备为主，大量采用专用工装。
（二）.基面的选择基面的选择是工艺规程设计中的重要工作之一。
基面的选择的正确与合理，可以是加工质量得到保证，生产效率得以提高。
否则，加工工艺过程中会问题百出，更有甚者，还会造成大批报废，使生产无法正常经行。
1.粗基准的选择：一零件的底面位置要定位粗基准，以两个小头孔外援表面为辅助粗基准。
这样可以达到限制五个自由度，再加上垂直的一个机械加紧，就可以达到完全定位。
2.精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，一粗加工后的底面为主要的定位精基准，以两个小头孔内圆柱便面为辅助精基准。
当设计基准河工序基准不重合时，应该进行尺寸换算，这在以后还要专门的计算，此处不再重复。
（三）.制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状。
尺寸精度及位置精度等技术要求能得到合理的保证。
在声场工龄一确认为大批生产的条件下，可以考虑采用万能行机床配以专用夹具，并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
1.工艺路线方案一工序1. 粗铣φ40mm孔两头的端面.工序2. 钻,铰φ22mm孔至图样尺寸.工序3. 粗镗中间孔上端面至26mm,周径至φ71mm;粗镗中间孔下端面至22mm;工序4. 精镗中间孔上端面至21mm,周径至φ73+0.5 0mm;精镗中间孔下端面至20-0.07 -0.21mm.工序5. 粗镗,半精镗φ55mm孔至图样尺寸.工序6. 钻φ8的锥销孔到一半,然后与轴配做钻通,在钻M8mm的螺纹孔,攻螺纹孔.工序7. 精铣两头孔端面至50mm山西大同大学课程设计说明书工序8. 铣断.工序9.去毛刺工序10.终检.2工艺路线方案二工序1.粗铣φ40mm孔两头的端面, 精铣φ40mm孔两头的端面至图样尺寸.工序2.粗镗φ73mm孔的上下端面工序3.粗镗,半精镗φ55mm孔至图样尺寸.工序4. 精镗φ73mm孔的上下端面至图样尺寸.工序5.钻、铰φ22mm孔至图样尺寸.工序6.钻M8螺纹孔,钻φ8的锥销孔到一半,攻螺纹孔.工序7.铣断保证图样尺寸.工序8.去毛刺工序9.终检.3.工艺方案的比较与分析上述两个工艺方案的特点在于: 方案一在加工三个面时都是用φ22mm孔的中心轴线来定位这样很容易就可以保证其与三个面的位置度要求，这样也体现了基准重合原则。
方案二先加工完φ22mm的孔有垂直度要求的前面在加工孔.而方案一恰恰相反,先加工完φ22mm的孔,再以孔的中心轴线来定位,加工完与之有垂直度要求的三个方面.方案二的装夹次数少,但在加工φ22mm孔的时候,最多只能保证一个面定位面与之的垂直度要求.其他两个面很难保证。
因此，此方案有很大的弊端。
其他的工序尤为平常简单，不必具体讨论，这样比较得一下工艺方案：工序1. 粗铣两头孔上端面至54.5mm工序2. 粗铣两端孔下端面至51mm工序3. 钻两头孔至20mm工序4. 精铰两端孔至22+0.021 0mm工序5. 精铣两端孔上端面至50mm.工序6. 粗镗中间孔下端面至26mm，周径至71mm，粗镗中间孔上端面至22mm工序7. 粗镗中间孔直径至53mm工序8. 精镗中间孔下端面至21mm周径至73+0.5 0mm，精镗中间孔上端面至20-0.07 -0.21mm.工序9. 精镗中间孔直径至55+0.4 0mm工序10. 钻直径为φ8mm的锥销孔工序11. 钻直径为φ6.8mm的螺纹底孔工序12. 攻丝凌金锋拨叉831007夹具设计工序13. 铣断工序14. 去毛刺工序15. 终检(四)．机械加工余量、工序尺寸及毛坯尺寸的确定ＣＡ６１４０车床拨叉”零件材料为ＨＴ２００，毛坯重量为１ｋｇ,生产类型为大批生产，采用砂型铸造毛坯。
根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1.外圆表面（φ40mm及φ73mm外表面）考虑到此表面为非加工表面，其精度为在为铸造ＣＴ９即可。
又因为它们是对称的两个零件最后还在需铣断，故对φ40mm的轴线的尺寸偏差为120＋－1.25的范围内。
2.两小孔φ220.21 0mm毛坯为实心，两孔精度要求介于ＩＴ７～ＩＴ８之间，参照《切屑用量加工简明手册》确定工序尺寸及余量：钻孔：φ20mm ２Ｚ＝20mm铰孔；φ22+0.21 0mm ２Ｚ＝2mm3.中间孔（φ55mm及φ73mm）中间孔尺寸相对较大可以铸造，根据机械制造工艺手册和可知：孔的毛坯为φ49mm，φ73mm的孔是在φ55mm孔的基础上镗削加工得到，其轴向尺寸上下表面为33.5mm，由于对轴向尺寸要求不高，科直接铸造得到，参照《切屑用量加工简明手册》确定φ73mm工序尺寸及余量：粗镗：φ71mm Z1=6 mm Z2=5mm精镗：φ73mm Z=1mm参照《切屑用量加工简明手册》确定φ55mm工序尺寸及余量：粗镗：φ53mm 2Z=4mm精镗：φ55mm Z=1mm4.螺纹孔及锥销孔两孔都为实体参照《切屑用量加工简明手册》确定钻φ8mm圆柱销孔及φ8mm圆柱销孔及螺纹攻丝。
5.铣断6.去毛刺7.终检三、确定切削用量及基本工时工序1. 粗铣上端面至54.5mm山西大同大学课程设计说明书(1)计算切削用量：采用高速钢齿三面刃铣刀D=45mm，Z=4，f=0.14-0.24mm/r, v=0.45m/s=27m/min,（文献4表13-5，文献1表8-98、8-99）则n s=1000v/πD=1000*27/45π=190 r/min(2)选X52K立式铣床,由其参数校验得取n=190r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*45*190/1000=26.8 mm/minf m =f*n*z=0.15*4*190=114 mm/min查机床说明书，选用f m=100mm/min基本时间t m=l+l1+l2/f m =0.45 min其中l1=3mm l2=2mm(3)校验机床功率查《简明手册》Pcc=1.5kw,而机床所能提供功率为Pcm>Pcc。
故校验合格。
工序2. 粗铣两端孔下端面到51mmf=0.14-0.24mm/r , v=0.45m/s, D =45mm , Z=4（文献4表13-5，文献1表8-98、8-99）选X52K立式铣床,则n s=1000v/πD=1000*27/45π=190r/min取n=190r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*45*190/1000=26.8mm/minf m =f*n*z=0.15*4*190=114mm/min基本时间t m=L/f m =0.252 min工序3. 钻两端孔至φ21.8mmf=0.39-0.47mm/r , v=18m/min, D =21.8mm。
由于本零件在加工孔时属于低刚度零件，故进给量系数应乘以0.75，则 f=（0.39-0.47）*0.75=0.29-0.35（mm/r）（文献1表8-72、8-73 文献2凌金锋拨叉831007夹具设计表3.1-6）n w=1000v/πD=1000*18/21.8π=263 r/min选Z535立式钻床,取n=275 r/min （文献2表4.2-14、4.2-15）所以实际速度是v=π*21.8*275/1000=18.8 mm/min基本时间t =l+l1+l2/f m =0.84 min t m=2t=1.68 minl1=8mm l2=0mm工序4. 精铰两端孔至22+0.021 0mm查机床说明书选取，f=0.57mm/r d=22mm a e=1mm （文献1表8.2.3.3文献2表3.1-17）n w=1000v/πD=1000*5/(22π)=51.6 r/min选Z535立式机床,取n=68r/min（文献2表4.2-14、4.2-15）所以实际钻削速度是v=22π*68/1000=4.7mm/mint=(l+l1+l2)/(fn)=(50+8)/(0.57*68)=1.5min工序5. 精铣两头孔上端面至50mmf=0.1 mm/r, v=1m/s, D =45mm, Z=4（（文献4表13-5，文献1表8-98、8-99）选X52K立式铣床,则n w=1000v/πD=1000*60/45π=424.6 r/min取n=475 r/min（文献2表4.2-35、4.2-36）所以实际铣削速度是v=（π*45*475）/1000=67.12mm/minf m =f*n*z=0.1*4*475=190 mm/min基本时间t m=L/f m =0.24 min工序6.(1)粗铣中间孔上端面至23mm周径至φ71mmf=0.2 mm/r, v=1m/s, D =50mm , Z=10（文献4表13-5，文献1表8-98、8-99）山西大同大学课程设计说明书则n w=1000v/πD=1000*60/80π=382.116 r/min(2)选X52K立式铣床,由其参数校验得取n=375r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*80*235/1000=58.9 mm/minf m =f*n*z=0.2*10*235=750 mm/min基本时间t总=L/f=0.76min(2)粗铣中间孔下端面至22mm周径至φ71mmf=0.2 mm/r, v=1m/s, D =45mm , Z=4（文献4表13-5，文献1表8-98、8-99）则n w=1000v/πD=1000*60/80π=382.116 r/min(2)选X52K立式铣床,由其参数校验得取n=375r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*80*235/1000=58.9 mm/minf m =f*n*z=0.2*10*235=750 mm/min基本时间t总=L/f=0.76min工序7.(1) 精铣中间孔下端面至25mm周径至φ73+0.5 0mmf=0.2 mm/r, v=1m/s, D =50mm , Z=10（文献4表13-5，文献1表8-98、8-99）则n w=1000v/πD=1000*60/80π=382.116 r/min选X52K立式铣床,由其参数校验得取n=375r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*80*235/1000=58.9 mm/minf m =f*n*z=0.2*10*235=750 mm/min基本时间t总=L/f=0.78min(2) 精铣中间孔下端面至20-0.07 -0.21mm周径至φ73+0.5 0mmf=0.2 mm/r, v=1m/s, D =50mm , Z=10（文献4表13-5，文献1表8-98、8-99）则n w=1000v/πD=1000*60/80π=382.116 r/min(2)选X52K立式铣床,由其参数校验得取n=375r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*80*235/1000=58.9 mm/minf m =f*n*z=0.2*10*235=750 mm/min基本时间t总=L/f=0.78min工序8. 粗镗中间孔中间段周径至φ53mmf=0.5mm/r , v=100m/min（文献1 表8-87）n w=1000v/πD=1000*100/53π=600 r/min选T740卧式镗床,由于T740主轴转速为无级变速，所以取n=600r/min（文献2表4.2-19、4.2-20）所以实际速度是v =π*53*600/1000=99.9 mm/min基本时间 t=l/(f*n)= 28/(0.5*400)=0.14 min工序9. 精镗中间孔直径至55+0.4 0mma p=1mm, f=0.2 mm/r, v=100m/min, （文献1 表8-88）则n w=1000v/πD=1000*60/(55π)=347.42 r/min选T740卧式镗床,取n=347 r/min（文献2表4.2-19、4.2-20）所以实际镗削速度是v=π*55*347/1000=60 mm/mint=(l+l1+l2)/(f*n)=0.40 min工序10. 钻M8锥销孔f=0.5mm/r v=0.1m/s （文献1表8-70、8-72）n w=1000v/πD =(1000*6)/(8π)=238 r/min选Z535立式钻床,取n=195r/min（文献2表4.2-14、4.2-15）所以实际钻削速度是v=π*8*195/1000=4.9 mm/mint=(l+l1+l2)/(f*n)=(40+3.5+1)/(0.5*195）=0.4min工序11. 钻M8螺纹孔刀具：φ7.5mm 麻花钻f=1 mm/r v=0.1m/s（文献1表8-70、8-72）则n w=1000v/πD=(1000*6)/(7.5π)=255 r/min选Z535立式钻床,取n=195 r/min（文献2表4.2-14、4.2-15）所以实际钻削速度是v=π*7.5*195/1000=4.6mm/minT=l/(f*n)=13.5/(0.3*195)=0.14 min工序12. 攻丝a p=0.6 f=1.25 mm/r v=6 m/min （文献3表1-172）则n w=1000v/πD=(1000*6)/( 8π)=238.9 r/min选Z535摇臂钻床,取n=195 r/min（文献2表4.2-14、4.2-15）所以实际钻削速度是v=（π*8*195）/1000=4.9 mm/minT=l/(f*n)=14/(1.25*195)=0.057 min工序13. 铣断f=400 mm/z z=4个 v=0.1m/s（文献4表13-5、13-9）n w=1000v/πD=1000*0.1*60/(45π)=42.46 r/min选X52K立式铣床,取n=30r/min（文献2表4.2-35、4.2-36）所以实际钻削速度是v=45π*30/1000=4.23 mm/mint=(l+l1+l2)/(fn)=（73+2)/400=0.18 min工序14. 去毛刺工序15. 终检四、夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。
