X线摄影位置学腹部骨盆摄影位置
X线摄影术语及条件
X线与胶片应用术语（II）
摄影用距离：
• 焦~片距：X线管焦点至胶片间的距离。 • 焦~物距：X线管焦点至被检物体中心所在平面的距离。 • 焦~台距：X线管焦点至摄影床面间的距离。 • 物~片距：被检物体中心所在平面至胶片间的距离。
摄影用距离
X线与胶片应用术语（III）
胶片放置：
• 胶片直放（肢体长轴与胶片长轴平行的摆放）； • 胶片横放（肢体长轴与胶片短轴平行的摆放）。
体厚测量原则
被检部位的体厚是选定曝光条件的主要依据，体厚测量 时，体厚尺的横杆与游标杆应该平行。
测量点的选择要适当：如上薄下厚的胸部可取第6胸椎 处，并以平静呼吸时的厚度为准。因为吸气较呼气所增 加的厚度是空气充盈肺泡所致，肺实质密度反而减低， 对X线的吸收并不会增加。
其他部位体厚测量时，则应按曝光时的呼吸状态进行测 量。
屏~片组合原则
增感屏与胶片必须匹 配使用，即增感屏的 发光光谱应与胶片的 吸收光谱相吻合。
照片标记原则
标记内容完整，显示清晰，且不与诊断区域重叠。 所标记的方位（上、下、左、右等）应与被检肢体的方
位相一致，阅片时显示的标记均为正面字。 铅字标记有“ 正放”与“ 反放”之分，所谓“ 正放”
为了使将被检肢体、X 线胶片以及X线中心线方向三者之间做特定关系的摆放， 这种摆放称为摄影体位（或摄影位置）。
X线摄影基本知识
X线摄影用术语及名词 X线摄影体表定位标志 X线机使用原则及使用注
意事项 X线摄影原则及步骤 X线摄影标记 X线摄影条件
胶片分割：
• 一张胶片上用2个以上照射野进行摄影称为胶片分割。 • 有直向二分割和横向二分割，还有四分割等。
X线与胶片应用术语（IV）

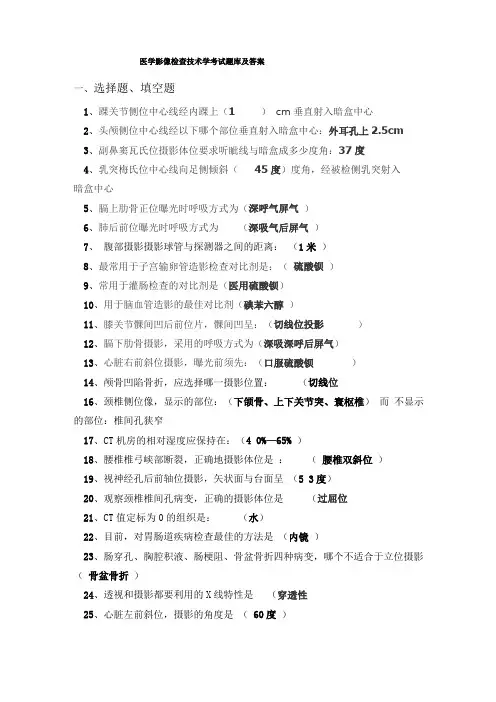

医学影像检查技术学考试题库及答案五
医学影像检查技术学考试题库及答案一、选择题、填空题1、踝关节侧位中心线经内踝上（1 ）cm垂直射入暗盒中心2、头颅侧位中心线经以下哪个部位垂直射入暗盒中心：外耳孔上2.5cm3、副鼻窦瓦氏位摄影体位要求听眦线与暗盒成多少度角：37度4、乳突梅氏位中心线向足侧倾斜（45度）度角，经被检侧乳突射入暗盒中心5、膈上肋骨正位曝光时呼吸方式为（深呼气屏气）6、肺后前位曝光时呼吸方式为（深吸气后屏气）7、腹部摄影摄影球管与探测器之间的距离：（1米）8、最常用于子宫输卵管造影检查对比剂是：（硫酸钡）9、常用于灌肠检查的对比剂是（医用硫酸钡）10、用于脑血管造影的最佳对比剂（碘苯六醇）11、膝关节髁间凹后前位片，髁间凹呈：（切线位投影）12、膈下肋骨摄影，采用的呼吸方式为（深吸深呼后屏气）13、心脏右前斜位摄影，曝光前须先：（口服硫酸钡）14、颅骨凹陷骨折，应选择哪一摄影位置：（切线位16、颈椎侧位像，显示的部位：（下颌骨、上下关节突、寰枢椎）而不显示的部位：椎间孔狭窄17、CT机房的相对湿度应保持在：（4 0%—65% ）18、腰椎椎弓峡部断裂，正确地摄影体位是：（腰椎双斜位）19、视神经孔后前轴位摄影，矢状面与台面呈（5 3度）20、观察颈椎椎间孔病变，正确的摄影体位是（过屈位21、CT值定标为0的组织是：（水）22、目前，对胃肠道疾病检查最佳的方法是（内镜）23、肠穿孔、胸腔积液、肠梗阻、骨盆骨折四种病变，哪个不适合于立位摄影（骨盆骨折）24、透视和摄影都要利用的X线特性是（穿透性25、心脏左前斜位，摄影的角度是（60度）26、变动管电压法计算管电压的公式为（V=2d+c ）27、腰椎正位中心线经以下哪个部位垂直射入暗盒中心：（脐孔上3cm ）28、胸部后前位的摄影距离：1.5米29、CT增强中最常用的对比剂有：离子型有机碘水和非离子型有机碘水30、手后前斜位的中心线经下面哪个部位垂直射入暗盒中心：第三掌指关节31、用于显示手舟骨最佳摄影体位：腕关节尺偏位32、髋关节正位中心线经骼前上棘与耻骨联合上缘连线的中垂线向外（2.5 ）cm处垂直射入暗盒中心33、头颅正位（后前位）中心线经以下哪个部位垂直射入暗盒（枕外隆突）34、汤氏位中心线向足侧倾斜多少度角，由前额部经两外耳孔连线中点相应高度射入（30度）35、副鼻窦柯氏位中心线向足侧倾斜多少度角，经鼻根射入（23度）36、乳突许氏位中心线向足侧倾斜多少度角，经被检侧乳突射入暗盒中心（25 度）37、乳突梅氏位摄影体位要求头转向被检侧，且头正中矢状面与床面成多少度角（45度）38、腰椎正位中心线经以下哪个部位垂直射入暗盒中心（脐孔上3cm ）39、膈上肋骨正位中心线经以下哪个部位水平射入（两肩胛下角连线中点）40、膈下肋骨正位曝光时呼吸方式为（深吸气呼出后屏气）41、腹部前后位曝光时呼吸方式为（深吸气呼出后屏气）42、足的正位、斜位中心线应对准：（第三遮骨基底部）43、胸部疾病首先采用那种检查方法（摄影）44、最常用于消化道造影检查造影剂是（硫酸钡）45、高危患者、婴幼儿心脑血管造影时最好选用的对比剂为（非离子对比剂）46、有关髋关节前后位摄影的要点（双足跟并拢，足尖自然外旋）47、外伤性颅底骨折，禁止使用的摄影体位是（颅底颌顶位）48、心脏右前斜位时，X线从患者的（左）侧摄入体内49、胸部摄影，中心线经（第6胸椎入射）50、心脏左前斜位，摄影的角度是（6 0度）51、结肠造影检查前的准备有（清除结肠内容物）52、颈椎正位摄影，中心线应（向头侧倾斜15°角，对准甲状软骨下方射入探测器中心）53、医学影像技术包括（X线检查技术）、（CT检查技术）、（MRI检查技术）、超声检查技术、核医学检查技术等。
X全国卫生专业技术资格考试指导放射医学技术中级专业知识线摄影的基本知识
X全国卫生专业技术资格考试指导放射医学技术中级专业知识线摄影的基本知识一、解剖学基准线（一）标准姿势（解剖学姿势）人体直立、两眼向正前方平视、下肢并拢、足尖及掌心向前、两上肢下垂置于躯干两侧。
在X线摄影中，无论患者处于何种体位或动作，均应以解剖学姿势为定位的依据。
（二）解剖学方位1、近头侧为上，近足侧为下。
2、近正中矢状面者为内侧，远正中矢状面者为外侧。
3、近心脏侧为近端，远心脏侧为远端。
4、近身体腹面为腹侧（前面），近身体背面为背侧（后面）。
（三）解剖学关节运动1、屈伸运动关节沿腹背轴运动，组成关节的上下骨骼相互靠近或远离，角度减小时为“屈”。
相反为“伸”。
2、内收、外展运动关节沿冠状面运动，骨向正中矢状面靠近者为“内收”，反之者为“外展”。
3、旋转运动骨环绕矢状轴做旋转运动时称“旋转运动”。
骨的前面向内旋转时为“旋内”，相反为“旋外”。
（四）解剖学基准线(面)1、矢状面将人体纵断为左右两部分的面称“矢状面”。
2、正中矢状面将人体左右等分的面称“正中矢状面”。
3、水平面与地平面平行的将人体横断为上下两部分的断面称“水平面”。
4、冠状面将人体纵断为前后两部分的断面称“冠状面”。
冠状面与矢状面垂直。
5、水平线人体直立时，与地面平行的线。
6、正中线将人体左右等分的线。
7、矢状线与水平线相交，与正中线平行的线。
8、冠状线与矢状面垂直相交，将人体前后分开的线。
9、垂直线与人体水平线垂直的线二、X线摄影学基准线（一）头颅体表定位线1、听眶线（ABL）即人类学的基准线，外耳孔上缘与眼眶下缘的连线。
2、听眦线（OMBL）外耳孔中点与眼外眦的连线。
听眦线与听眶线约呈12°~15°角。
3、听鼻线外耳孔中点与鼻前棘的连线。
听鼻线与听眦线约呈25°角。
4、瞳间线两侧瞳孔间的连线。
与水平面平行。
5、听眉线（SML）外耳孔中点与眶上缘的连线。
听眉线与听眦线约呈10°角。
6、眶下线（IOL）两眼眶下缘的连线。
影像技术学 普通X线摄影基本知识
深呼气后屏气
➢ 使膈肌上移，增大腹腔上下径线，减小腹腔前 后经线。
➢ 用于膈下肋骨、腰椎、腹部、骨盆等摄影。
五、X线摄影的优缺点
透视
优点
缺点
✓简便、经济、省时
✓同时观察形态和功 能，多角度观察
✓点片
✓检查时间长
✓受辐射剂量高于摄片检查， 1次前方向 • 背掌方向
摄影方向
冠状方向
R
L
躯干：左右方向，右左方向
四肢：内外方向，外内方向
上下方向（轴）
背底方向
摄影方向
切线方向：中心线与病灶边缘相切 斜射方向：中心线与被检体矢状面呈角度
➢ 正位 ➢ 侧位 ➢ 斜位 ➢ 轴位 ➢ 水平位 ➢ 其他
摄影方位
1、正位：被照体冠状面与探测器平面平行
立位 坐位 半坐位：坐姿，背部后倾斜 卧位
➢ 仰卧位：背部贴摄影床 ➢ 俯卧位：腹部 ➢ 侧卧位
✓ 左侧卧位：身体左侧贴摄影床 ✓ 右侧卧位 斜位：身体长轴与探测器成角度
摄影方向
摄影方向：中心线入射被照体的方向
✓ 矢状方向 ✓ 冠状 ✓ 上下 ✓ 斜射
摄影方向
矢状方向
➢ 前后方向 • 掌背方向
在日本 X线和CT检查更为普遍，每年新增癌症 病例中3.2%由这两种检查所致。
14 12 10
8 6 4 2 0
吸烟
肾脏CT
肝脏CT 泌尿X线检查
腰椎X线检查
每万人死亡概率
胸部X线检查
对生育的影响
男性
➢ 精子减少：中度 15-20 cGy；明显 50 cGy；严重 100 cGy；消失 200-600 cGy
✓明室
X线摄影
骨盆摄影标准
骨盆摄影标准
骨盆摄影是一种常用的影像学检查方法，用于评估骨盆的结构和形态。
在进行骨盆摄影时，通常采用骨盆前后位，即被检者仰卧于摄影床上，两下肢伸直，足尖向上，两拇趾内侧相互接触。
暗盒上缘超出髂嵴2cm，下缘包括
坐骨。
中心线对准两侧髂前上棘连线中点下方3cm处，与暗盒垂直射入。
标准影像显示两侧髂骨翼与其他诸骨密度均匀，骨结构清晰可见；髋关节骨头位于骨盆两侧下1/4处。
呼吸方式采用浅呼吸中曝光，但需要注意因盆腔内脏器移动而使骨骼影像较模糊。
以上信息仅供参考，如需了解更多信息，建议查阅医学书籍或咨询专业医生。
X线摄影检查的基本操作 摄影基础知识
向上倾斜：中心线向头端倾斜 向下倾斜：中心线向足端倾斜
1、中心线与地面垂直为
• A.水平投射 • B.垂直投射 • C.向上投射 • D.向下投射 • E.倾斜投射 • [答案]：B
2、中心线与被照体局部边缘相切为
• A.前后方向 • B.后前方向 • C.切线方向 • D.冠状方向 • E.轴方向 • [答案]：C
• 胸骨体与剑突连接处：相当于第9 胸椎水平。
• 锁骨下窝:锁骨外1／3处下方，
窝内可触及喙尖。
•肋骨的最低点相当于第3腰椎水
平。
• 第5肋骨间锁骨中线内侧约2cm处，
可见心尖搏动点。
有关胸部的径线
• ①前正中线 • ②锁骨中线 • ③ 腋前线 • ④ 腋中线 • ⑤ 腋后线 • ⑥肩胛线：当两臂下垂，通过肩胛下角的
5、摄影距离名词
• 1）源-像距：焦-像距 焦点到探测器的距离 • 2）源-物距：焦-物距 焦点到被照体的距离 • 3）物-像距：被照体到探测器的距离
6、胶片与照片名词
• 1）胶片：基上涂卤化银乳剂的感光材料 。 • 2）照片：曝光后并经暗室处理的胶片。 • 3）照片密度：光学密度。
6、胶片与照片名词
7、与剑突末端至肚脐联线中点同一平面的是
• A.第12胸椎 • B.第1腰椎 • C.第2腰椎 • D.第3腰椎 • E.第4腰椎 • [答案]：B
8、第三腰椎约相当于
• A.脐上7cm水平 • B.脐上5cm水平 • C.脐上3cm水平 • D.脐上1cm水平 • E.与脐同一水平 • [答案]：C
4、X线机的有关名词
• 3）照射野：X线束投射到被照 体的面积范围。 • 4）中心线：X线束中心轴线上 的X线。
4、X线机的有关名词
医学影像解剖学腹部ppt
通过腹部影像解剖学，医生可以评估 疾病的治疗效果和预后情况，为后续 治疗提供依据。
感谢您的观看
THANKS
腹部的分区与结构
总结词
腹部可以根据其位置和功能划分为不同 的区域，每个区域都有其特殊的结构特 点。
VS
详细描述
腹部可以根据其位置和功能划分为不同的 区域，如左上腹、右上腹、左下腹和右下 腹。每个区域包含的器官和组织也不同， 如左上腹主要包含脾脏和胰腺，右上腹主 要包含肝脏和胆囊。此外，腹部的结构还 包括了腹膜、腹膜腔、肠系膜等组织，这 些组织对器官的固定和支持具有重要作用 。
在影像上，脾脏的血管系统同样清晰 可见，包括脾动脉和脾静脉。
脾脏的位置相对固定，通常位于左季 肋区，紧贴胃底和胰尾。
胆囊与胆管的影像解剖
胆囊在影像上通常表现为一个梨形囊状结构，位于肝脏下方的胆囊窝内 。
胆管系统由肝内胆管、肝外胆管和胆囊组成，在影像上呈现为一系列的 管状结构。
正常胆囊壁在影像上呈现为均匀一致的低密度或低信号。
CT检查对于腹部实质脏器疾病 的诊断具有很高的价值，如肝 脏、肾脏等。
CT检查的优点是分辨率高、能 够清晰显示脏器的结构和病变 ，但缺点是价格较高，且辐射 较大。
MRI检查
MRI检查是一种无辐射的影像学检查技术，通过磁场和射频脉冲对腹部进行扫描。
MRI检查对于软组织分辨率高，尤其适合于胃肠道和胰腺等软组织的检查。
医学影像解剖学腹部
汇报人：可编辑 2024-01-11
contents
目录
• 腹部解剖概述 • 腹部影像学检查 • 腹部影像解剖学基础 • 腹部常见疾病的影像学表现 • 腹部影像解剖学在临床中的应用
01
腹部解剖概述
腹部及骨盆摄影位置
腹部与骨盆联合检查
01
腹部与骨盆联合检查可以同时观 察腹部和骨盆区域的病变，有助 于全面了解患者的病情，提高诊 断的准确性和可靠性。
02
通过腹部与骨盆联合检查，可以 更准确地判断病变的性质、范围 和程度，为制定治疗方案提供重 要的参考依据。
05 案例分析
腹部肿瘤诊断
腹部肿瘤诊断是腹部及骨盆摄影位置应用的重要领域之一。通过X线摄影，医生可以观察到 腹部脏器是否存在占位性病变，判断肿瘤的位置、大小以及与周围组织的毗邻关系。
医生应根据患者的体型和体型 调整摄影机的位置和角度，以 获得最佳的腹部及骨盆照片。
安全防护
医生应确保患者在曝光过程中保 持静止，以避免照片模糊。
医生应确保患者在曝光过程中佩 戴适当的防护设备，如铅围裙、 铅帽等，以保护重要器官和组织。
医生应确保患者在曝光后得到适 当的休息和护理，以避免任何不
适或并发症。
X线检查在腹部肿瘤诊断中具有操作简便、费用相对较低的优点，尤其适用于胃肠道肿瘤的 筛查。通过观察肠道的形态、黏膜皱襞的变化以及是否存在充盈缺损等现象，有助于发现肠 道肿瘤的存在。
需要注意的是，X线检查对于早期腹部肿瘤的诊断效果有限，对于较小的肿瘤或肿瘤早期的 诊断可能存在一定的局限性。因此，对于高度怀疑存在腹部肿瘤的患者，还需要结合其他影 像学检查和内镜检查进行综合评估。
骨盆疾病诊断
01
02
03
骨骼病变
骨盆摄影可以显示骨盆的 骨骼形态和结构，有助于 诊断骨折、骨肿瘤、骨髓 炎等疾病。
软组织病变
骨盆摄影可以观察软组织 的形态和密度，有助于诊 断肌肉、韧带、关节等部 位的炎症和损伤。
泌尿系统病变
骨盆摄影可以观察膀胱和 前列腺的形态和位置，有 助于诊断膀胱炎、前列腺 炎等疾病。
X线摄影位置学-3腹部骨盆摄影位置
膀胱侧位体位
膀胱侧位影像
尿道前后位
• ①体位：病人仰卧于摄影床上，耻骨联合位于床面 正中线处。身体呈左或右斜位，大腿弯曲与身体尽 量成直角，将阴茎沿股骨方向拉直。将阴茎后部尿 道处置于暗盒中心。
• ②中心线：经阴茎垂直射入暗盒中心。 • ③显示部位：显示尿道影像，一般膀胱造影前拍摄
尿道平片，观察尿道有无结石。
• ②中心线：经胸骨剑突与耻骨联合中点垂直 或水平射入暗盒中心。
• ③显示部位：显示腹部侧位影像。
尿路侧位体位
尿路侧位影像
膀胱仰卧前后位
• ①体位：病人仰卧于摄影床上，两手臂放于 身旁，身体正中矢状面与床面正中线重合， 并垂直。暗盒上缘平髂骨嵴，下缘超过耻骨 联合下缘包括坐骨支。
• ②中心线：经耻骨联合上缘约l0cm处垂直射 入。
③显示部位：显示立位腹部后前位影像。
腹部立位体位
腹部立位影像
腹部倒立位
• 先天性肛门闭锁采用倒立位摄影，由护理人员用一手提住婴 儿的两腿，另一手托住婴儿的头部，使患儿呈倒立姿势。
• ①体位：正位患儿正中矢状面与暗盒面垂直，背部紧贴暗盒 面。侧位患儿正中矢状面与暗盒面平行，侧腹壁贴暗盒面。 暗盒上缘超过肛门3-4cm，在肛门处贴一高密度金属标志。
髂骨前后位摄影体位图
髂骨前后位照片
• ①显示被检侧髂骨 正位影像。
• ②全部髂骨包括在 片内。
• ③骨质结构清晰。 • ④无肠内容物干扰
影。
骨盆其他摄影体位（讨论）
• 骨盆侧位 • 耻骨后前位 • 耻骨前后轴位 • 耻骨联合站立后前位 • 坐骨前后位
感谢您的关注
尿道前变体位选择表
骨盆X线摄影
• 骨盆解剖复习 • 摄影注意事项 • 常用摄影体位 • 其他摄影体位
国家影像部位 标准
国家影像部位标准
国家影像部位标准是指在医学影像学中，对人体各个部位进行影像检查时所使用的标准体位和摄影技术。
这些标准有助于确保影像的质量和准确性，以便医生更好地诊断疾病。
以下是一些常见的国家影像部位标准： 1. 胸部：正位（PA）和侧位（LL）是胸部X 光检查的标准体位。
2. 腹部：正位（AP）和侧位（LL）是腹部X 光检查的标准体位。
3. 脊椎：正位（AP）、侧位（LL）和斜位（Oblique）是脊椎X 光检查的标准体位。
4. 头骨：正位（PA）、侧位（LL）和半轴位（Axial）是头骨X 光检查的标准体位。
这些标准体位和摄影技术可能会因不同的医院和医疗机构而有所不同，但总体上，它们是为了确保影像的质量和准确性而制定的。
摄影位置学5-四肢骨关节摄影位置2
足内斜位
摄影体位 ○患者仰卧或坐于摄影床上，被检侧膝关节弯
曲，足底部靠近探测器，然后膝部向内倾斜， 使足底与探测器约成30～45度；对侧下肢 伸直。 ○照射野长轴平行于足部长轴，第3跖骨底部 置于探测器中心。
华西放射
华西放射
中心线 对准第3跖骨底部垂直探测器射入中 心。
照片显示 足内斜位影像。骰骨显示正位影像， 其余为斜位像。距跟关节、楔舟关节、第3、 4跗跖关节间隙清晰。
用 途 用于足弓角度的测量。足功能位。
华西放射
跟骨侧位
摄影体位 ○患者坐于或侧卧于摄影床上，被检侧下肢外
侧靠近床面，膝部弯曲。 ○被检侧足部外缘紧靠探测器，使足底平面垂
直探测器。 ○跟骨置于照射野中心，整个跟骨包括在内。
华西放射
中心线 对准内踝下2cm处，垂直探测器射 入中心。
照片显示 显示跟骨侧位影像。跟骨形态、骨 质显示清晰，跟骰关节、跟距关节显示清 楚。
○股骨颈等较厚的部位摄影时，应使用滤线器。 ○足的跗骨部与趾骨部体厚相差较大，全足正
位摄影时可选用高Kv、低mA。以取得相似 的密度。
华西放射
部位
足 跟骨 踝关节 胫腓骨 膝关节 股骨 髋关节
常用体位
足前后位、足内斜位、足侧位 跟骨侧位、跟骨轴位 踝关节前后位、踝关节侧位 胫腓ห้องสมุดไป่ตู้前后位、胫腓骨侧位 膝关节前后位、膝关节侧位、髌骨轴位 股骨前后位、股骨侧位 髋关节前后位、髋关节侧位、髋关节蛙形位
动度甚微。
○跗骨间关节，包括跟距、跟距舟、跟骰和跗跖关节。
○跖趾关节，包括跖趾关节和趾间关节。
华西放射
体表定位标志
骨 盆：耻骨联合面、坐骨结节、髂 前上棘和髂嵴等。
医学影像检查技术之摄影位置学
被检侧下肢屈膝，外侧在下紧贴暗盒。
外踝上lcm置于胶片中心。
中心线对准内踝垂直暗盒射入胶片。
踝关节侧位摄影要点
踝关节侧位体位示意图
踝关节侧位照片
显示踝关节侧位影像。
1
踝关节诸骨影像显示清晰。
2
软组织影像显示良好。
3
被检者仰卧或坐于摄影床上。
被检侧小腿中点置于照射野中心。
被检侧下肢伸直且稍内旋，足尖向上。
被检侧上肢稍外旋且与躯干分开，肩部背侧紧贴暗盒，暗盒上缘超出肩部软组织3cm。
肩胛骨喙突置于胶片中心。
中心线对准肩胛骨喙突垂直暗盒射入胶片。
肩关节前后位摄影要点
肩关节前后位体位示意图
肩关节前后位照片
A
显示肩关节正位影像，关节间隙显示清晰。
B
肩部软组织影像显示良好。
被检者仰卧于摄影床上。
被检侧上臂外展，与躯干垂直，前臂上举，背侧在下，肘部弯曲900角。
软组织影像显示良好。
01
02
03
被检者侧坐于摄影床旁。
被检侧手呈半握拳或伸直，腕部尺侧在下(靠近暗盒)。
尺骨茎突置于胶片中心。
中心线对准桡骨茎突垂直暗盒射入胶片。
腕关节侧位摄影要点
腕关节侧位体位示意图
腕关节侧位照片
01
腕骨重叠较多，月骨显示较为靖晰。
02
腕部背侧及掌侧的软组织显示良好。
03
1
2
3
股骨颈仰卧侧位；髋关节后前斜位； 髋关节前后斜位；双侧髋关节与股骨颈侧位（蛙形位）。
4
下肢其他摄影位置（讨论）
感谢聆听
单击此处添加副标题
医学影像检查技术 摄影位置学
单击此处添加副标题
医学影像技术学体位
1.头颅后前位：被检者俯卧于摄影台上，两肘弯曲，双手放于头颅两侧，前额和鼻部紧贴台面，正中矢状面与台面垂直，听眦线与台面垂直。
2.头颅侧位：被检者俯卧于摄影台上，头侧转，被检侧耳部紧贴台面，被检侧上肢自然放于身旁，对侧屈肘支撑下颌正中矢状面与台面平行，瞳间线垂直于床面。
3.汤氏位被检者仰卧于摄影台上,颏部内收,双臂自然放于身旁,正中矢状面与台面垂直,听眦线与台面垂直4.眼眶后前位：被检者俯卧于摄影台上，两肘弯曲，双手放于头颅两侧，前额和鼻部紧贴台面，正中矢状面与台面垂直，听眦线与台面垂直。
5.柯氏位：被检者站立于摄影架前，颏部与鼻尖紧贴探测器，头颅正中矢状面与探测器垂直，使中心线与听眦线夹角为23°角，两侧外耳孔与摄影架等距。
6.瓦氏位：被检者站立于摄影架前，双手扶住摄影架，头后仰，颏部接触探测器，鼻尖与探测器相距约0.5~1.5cm，听眦线与探测器成37°角。
7.面骨后前位：被检者俯卧于摄影台上，头后仰，颏部紧贴台面，鼻尖与台面相距约1~2.5cm，听眦线与台面成45°角。
8.下颌骨后前位：被检者俯卧于摄影台上，两肘弯曲，双手放于头颅两侧，前额和鼻部紧贴台面，头颅正中矢状线垂直探测器中线。
9.下颌骨侧位：被检者仰卧于摄影床上，头转向被检侧并后仰，下颌骨紧贴探测器，患者尽可能闭口，上下牙咬合。
伸展颈部，防止颈椎和下巴重叠。
1.胸部后前位：被检者面向摄影架直立，双足分开，胸部紧靠摄影架，双手内旋放于两侧髂骨上，双肩、双臂、双肘贴紧摄影架，两肩放平，头稍后仰，下颌置于摄影架上缘，两腋中线与摄影架等距。
2.胸部侧位：被检者挺胸收腹侧立于摄影架前，被检测紧靠摄影架，双手弯曲高举抱头，使身体的冠状面与探测器垂直，胸壁前后缘与摄影架左右侧距离等宽。
3.胸部前弓位：被检者双足分开面向球管立于摄影架前30cm处，身体后仰，头稍向前弯曲，背部紧贴摄影架，身体冠状面与探测器呈45°角，双手内旋置于两侧髂骨上，双肘弯曲，双肩、双臂向前伸。
常见X线摄影体位及其标准影像所见(6)
常见X线摄影体位及其标准影像所见
（6）
【考点1713】肱骨前后位中心线对准肱骨中点垂直射入（或对准探测器中心）。
【考点1714】肱骨侧位中心线对准肱骨中点垂直射入（或对准探测器中心）。
【考点1715】肱骨侧位标准影像∶①全部肱骨显示在照片中;②肱骨结节相重叠，远端显示肘关节侧位像;③皮肤软组织及骨小梁结构显示清晰;④照片上缘包括肩关节。
【考点1716】肩关节前后正位中心线对准肩脾骨喙突垂直射入探测器中心。
【考点1717】肩关节穿胸侧位中心线对准对侧腋下垂直射入（或对准探测器中心。
【考点1718】肩关节穿胸侧位标准影像∶①肱骨头位于胸腔内显示;②前面不与胸骨重叠，后不与胸椎重叠;③影像对比良好，层次分明。
【考点1719】锁骨后前正位中心线对准锁骨中点垂直射入（或对准探测器中心）。
【考点1720】锁骨后前正位标准影像∶①锁骨正位影像显示有一定曲度;②皮肤软组织及骨小梁结构显示清晰。
【考点1721】肩锁关节后前位中心线对准喙突垂直射入（或对准探测器中心）。
【考点1722】肩锁关节后前位标准影像∶①肩锁关节显示于照片上;②皮肤软组织及骨小梁结构显示清晰。
兽医影像学X光片解读ppt课件
4.热作用物质所吸收的X射线能，大部分被转变成热 能，使物体温度升高，这就是热作用。
5.干涉、衍射、反射、折射作用这些作用与可见光一 样。在X射线显微镜、波长测定和物质结构分析中都 得到应用。
6
二、化学效应：
1.感光作用：当X射线照射到胶片上的溴化银 时，能使银粒子．沉淀而使胶片产生“感光作 用”。胶片感光的强弱与X射线量成正比。致 绽胶片上所获得的感光度不同，从而获得X射 线的影像。这就是应用X射线作摄片检查的基 础。
24
水平X线投照
水平X线投照主要用于 显示胸腔积液的胸内 液面和不适宜侧卧保 定的患犬。患犬自然 站立，前肢适当前拉， 后肢后拉，头颈自然 伸展。投照范围从肩 前到第一腰椎，投照 中心在第4～5肋间隙 （肩胛骨后缘1～2指 处）。
25
摆位正确的胸片效果
包含组成胸廓的全 部骨骼
前肢没有遮挡肺野 膈、心脏和主动脉
55
暗室维护
基本要求
暗室检查，是否有白光，安全灯是否异常。 保持台面整齐、清洁、干燥 ；所有物品都必
须按厂商的说明保养。 暗室应该有一个干区和一个湿区。洗片应在湿
区，X线片盒应在干区内操作。
56
放射安全
在思考如何协助完成摄片之前，需要了解放射 保护的知识。
X线摄影学
2020/3/25
兰州大学第一医院
34
6．摄影体位摆放 在摆放摄影体位时，掌握轻、准、 快原则，对外伤或病情较重的病人，动作更需轻柔， 以减少患者痛苦。
7．呼吸动作训练 8．选择曝光条件 9．曝光 10．曝光后处理
2020/3/25
兰州大学第一医院
35
第二节 四肢摄影
一、四肢体表定位标志
1．尺骨茎突为前臂近腕部内侧的突起。 2．桡骨茎突为前臂近腕部外侧的突起。 3．尺骨鹰嘴为肘关节后侧的突起。 4．肱骨内上髁为肘关节内侧的突起。 5．肱骨外上髁为肘关节外侧的突起。
2020/3/25
兰州大学第一医院
21
（五）肢体体位术语
1．立位 身体直立，矢状轴与地面垂直的体位，分 站立位和坐立位两种。
2．仰卧位 人体平卧于摄影床面上，背侧在下，腹 侧在上的体位。
3．俯卧位 与仰卧位相反。 4．侧卧位 被检者冠状面与摄影床面垂直的体位。
左侧在下称为左侧卧位，反之。
2020/3/25
5
X线摄影检查是指X线照射到人体时，由于人 体的组织器官对X线产生吸收差异，使穿透组织 器官的X线强度变得不均匀，照射到胶片上形成 自然对比影像为诊断提供影像信息的检查方法称 为普通X线摄影检查。
把X线信息直接记录在成像板（IP板）、平板探 测器（FPD）上的检查方法称为数字X线摄影检查。
在X线摄影时需将被照体、成像介质（X线胶片、 CR、FPD）、X线中心线投射方向，三者之间形 成的空间位置称为摄影位置。
兰州大学第一医院
9
（3）基准面 1）矢状面：是指沿前后方向将人体纵断为左右两部
分的平面。 2）冠状面：是指沿左右方向将人体纵断为前后两部
分的平面。 3）水平面：是指将人体横断为上下两部分的平面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膀胱侧位体位
膀胱侧位影像
尿道前后位
• ①体位：病人仰卧于摄影床上，耻骨联合位于床面 正中线处。身体呈左或右斜位，大腿弯曲与身体尽
量成直角，将阴茎沿股骨方向拉直。将阴茎后部尿
道处置于暗盒中心。 • ②中心线：经阴茎垂直射入暗盒中心。 • ③显示部位：显示尿道影像，一般膀胱造影前拍摄 尿道平片，观察尿道有无结石。
腹部立位影像
腹部倒立位
• 先天性肛门闭锁采用倒立位摄影，由护理人员用一手提住婴
儿的两腿，另一手托住婴儿的头部，使患儿呈倒立姿势。
• ①体位：正位患儿正中矢状面与暗盒面垂直，背部紧贴暗盒 面。侧位患儿正中矢状面与暗盒面平行，侧腹壁贴暗盒面。
暗盒上缘超过肛门3-4cm，在肛门处贴一高密度金属标志。
• 正位包括两侧腹壁；侧位应包括前腹壁。 • ②中心线：经腹部正中部水平射入。短时间曝光。 • ③显示部位：腹部倒立影像，可见胀气的肠曲，观察直肠内 气体末端距肛门皮肤表面金属标志的距离。
尿路立位后前位体位
尿路立位后前位影像
尿路侧位
• ①体位：病人侧卧位或侧立位，患病侧贴紧 摄影床面或立体摄影架面板。身体正中矢状
面与床面或面板平行。暗盒上缘超过剑突，
下缘超过耻骨联合，前后缘将腹壁及背侧包 括在内。身体保持平。 • ②中心线：经胸骨剑突与耻骨联合中点垂直 或水平射入暗盒中心。 • ③显示部位：显示腹部侧位影像。来自 尿路侧位体位尿路侧位影像
膀胱仰卧前后位
• ①体位：病人仰卧于摄影床上，两手臂放于
身旁，身体正中矢状面与床面正中线重合，
并垂直。暗盒上缘平髂骨嵴，下缘超过耻骨
联合下缘包括坐骨支。
• ②中心线：经耻骨联合上缘约l0cm处垂直射
入。
• ③显示部位：显示盆腔膀胱区正位影像。
膀胱仰卧前后位体位
膀胱仰卧前后位影像
右上腹部后前位体位
右上腹部后前位影像
尿路仰卧前后位
• ①体位：病人仰卧于摄影床上，身体正中矢
状面与床面正中线重合，并垂直。两上肢放 于头部两旁，下肢自然伸直身体保持平稳。 暗盒上缘超过胸骨剑突，下缘超过耻骨结合。
• ②中心线：经胸骨剑突至耻骨联合中点垂直
射入，屏气后曝光。
• ③显示部位：显示腹部正位影像。
膀胱仰卧前后位影像
膀胱结石（平片） 正常膀胱造影
膀胱左斜位
• ①体位：病人仰卧于摄影床上，身体正中矢
状面与床面正中线重合，然后身体右侧抬起， 使身体冠状面与床面成45°角，左侧下肢伸 直，右下肢弯曲支撑身体保持稳定。暗盒上 缘平髂骨嵴，下缘包括耻骨联合下缘及坐骨 结节。
• • ②中心线：对准暗盒中心垂直射入。 ③显示部位：显示盆腔膀胱区左斜位影像。
尿路仰卧前后位体位
尿路仰卧前后位影像
尿路立位后前位
• ①体位：病人立位于摄影架前，腹部贴紧摄影架面 板，身体正中矢状面与摄影架面板正中线重合，并
垂直。暗盒上缘超过剑突，下缘超过耻骨联合。两
上肢扶摄影架，身体站稳。
• ②中心线：经胸骨剑突至耻骨联合中点处水平射入，
屏气后曝光。
• ③显示部位：显示腹部立位后前位影像。
尿道前后位体位
尿道前后位影像
腹部常见病变体位选择表
骨盆X线摄影 • 骨盆解剖复习
• 摄影注意事项
• 常用摄影体位 • 其他摄影体位
骨盆解剖
骨盆解剖
骨盆摄影注意事项
• 1．摄影前应清除肠腔内容物，排空膀胱内尿液。 • 2．骨盆为弓形骨骼围成的结构，中心线入射点和出
射点的不同对各部投影有较大的影响，摄影时应充
位、侧位；
• 尿道前后位。
腹部前后位（卧位）
• ①体位：仰卧于摄影床上，身体正中矢状面 与床面正中线重合，并垂直。两上肢上举放 于头的两侧，下肢伸直保持身体平稳。暗盒 上缘平胸骨剑突，下缘包括耻骨联合，两侧 包括侧腹壁。
• ②中心线：经剑突至耻骨联合连线中点处垂 直射入，屏气时曝光。 • ③显示部位：显示腹部正位影像。
泌尿系统解剖
• 泌尿系统包括:
• 肾脏
• 输尿管 • 膀胱 • 尿道
泌尿系统解剖
泌尿系统解剖
泌尿系统解剖
腹部X线摄影位置
• 腹部前后位（卧 位）； • 尿路立位后前位； • 尿路侧位；
• 腹部立位；
• 腹部倒立位；
• 膀胱仰卧前后位；
• 膀胱左斜位、右斜
• 右上腹后前位；
• 尿路仰卧前后位；
膀胱右斜位体位
膀胱右斜位影像
膀胱侧位
• ①体位：病人侧卧于摄影床上，身体冠状面 与床面平行。两上臂上举两手抱头。下肢弯
曲保持身体稳定。暗盒上缘平髂骨嵴，下缘
超过耻骨联合及坐骨结节，前后缘包括前腹 壁及后骶部。 • ②中心线：对准暗盒中心垂直射入。 • ③显示部位：显示膀胱区与骨盆侧位重叠影 像。
腹部倒立位体位
腹部倒立位影像
右上腹部后前位
• ①体位：病人俯卧位，身体左侧贴床面，右侧抬起， 额状面与床面成15°角(避开胆囊与脊柱重叠)，暗盒
上缘超过第十胸椎，下缘平髂骨嵴。
• ②中心线：经第十一肋骨远端向脊柱的垂线与第十 一肋骨所构成的三角区为中心垂直射入，屏气时曝 光。 • ③显示部位：显示胆囊所在区域的后前位影像。一 般检查胆囊有无钙化与阳性结石的常规方法。
腹部摄影位置
江汉大学卫生技术学院 医学影像系 张运利
腹部X线摄影 • 腹部解剖复习
• 摄影注意事项
• 常用摄影体位 • 其他摄影体位
腹部解剖复习
• 腹部九个区： • 左季肋区、腹上
区、右季肋区；
左腰区、脐区、
右腰区；左髂区、
腹下区、右髂区。
消化系统解剖
胃的解剖
消化系统解剖
肝脏的解剖
消化系统解剖
膀胱左斜位体位
膀胱左斜位影像
膀胱右斜位
• ①体位：病人仰卧于摄影床上，身体正中矢
状面与床中正中线重合，然后身体左侧抬起，
使身体冠状面与床面成45°角，右侧下肢伸
直，左下肢弯曲支撑身体保持稳定。暗盒上 缘平髂骨嵴，下缘包括耻骨联合下缘及坐骨 结节。
• ②中心线：对准暗盒中心垂直射入。 • ③显示部位：显示盆腔膀胱区右斜位影像。
腹部前后位（卧位）体位
腹部前后位（卧位）影像
腹部立位
①体位：病人立于摄影床或摄影架前，正中矢 状面与床面或摄影架面板正中线重合，并垂
直。暗盒上缘平剑突(包括全部膈肌位置)，
下缘超过耻骨联合。
②中心线：经剑突与耻骨联合连线中点处，水
平射入，屏气曝光。
③显示部位：显示立位腹部后前位影像。
腹部立位体位
分利用体表定位标志明确中心线的入射点和出射点。 • 3．骨盆摄影，呼吸方式为平静呼吸时曝光，其目的
