钢筋电渣压力焊接头力学性能
电渣压力焊验收规范
电渣压力焊验收规范在正式焊接生产之前，采用与生产相同的钢筋和焊剂，制作3个抗拉试件，试验合后，才允许正式生产。
2．电渣压力焊接头的质量验收(包括外观检查和强度试验)：(1电渣压力焊接头应逐个进行外观检查。
当进行力学性能试验时，应从每批接头中随机切取3个试件做拉伸试验，且应按下列规定抽取试件：1)在一般建(构)筑物中，应以300个同级别钢筋接头作为一批；2)在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。
(2)电渣压力焊接头外观检查结果应符合下列要求：1)四周焊包均匀凸出钢筋表面的高度应大于或等于4mm；2)钢筋与电极接触处，应无烧伤缺陷；3)接头处的弯折角不大于4o；4)接头处的轴线偏移不得大于钢筋直径的0．1倍，且不得大于2mm。
外观检查不合格的接头应切除重焊，或采取补强焊接措施。
(3)电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
当试验结果有1个试件的抗拉强度低于规定值，应再取6个试件进行复检。
复检结果，当仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格。
三级钢筋可不可以进行电渣压力焊？一般钢筋电渣压力焊工艺标准（415-1996）适用范围是：适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度4﹕1范围内）钢筋的连接。
三级钢筋不适用。
我们这里的工地采用电渣压力焊，但是钢筋直径变了，现在是直径20的和14的焊接，而且20的是三级钢，14的是？焊接时两种钢筋极差不大于220 18 16 14 显然是不能焊到一起的不能焊那就采用绑扎搭接三级钢筋电渣压力焊，焊接要多大焊机？电渣压力焊可采用交流或直流焊接电源，焊机容量应根据所焊钢筋的直径选定。
由于电渣压力焊机的生产厂家很多，产品设计各有不相同，所以配用焊接电源的型号也同，常用的多为弧焊电源（电弧焊机），如BX3-500型、BX3-630型、BX3-750型、BX3-1000型等。

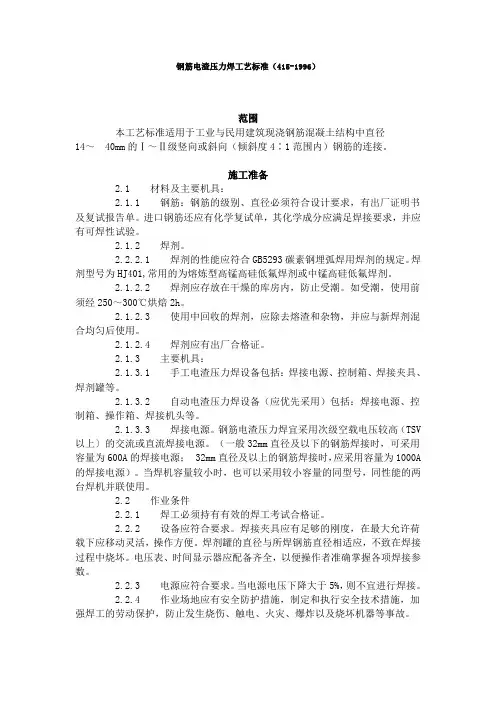

钢筋电渣压力焊工艺标准(415-1996)
钢筋电渣压力焊工艺标准（415-1996）范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋的连接。
施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 焊剂。
2.2.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ401,常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
2.1.2.4 焊剂应有出厂合格证。
2.1.3 主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
2.1.3.3 焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高（TSV 以上〕的交流或直流焊接电源。
（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A 的焊接电源）。
当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。
2.2 作业条件2.2.1 焊工必须持有有效的焊工考试合格证。
2.2.2 设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
2.2.3 电源应符合要求。
当电源电压下降大于5%，则不宜进行焊接。
2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
电渣压力焊焊接规范
电渣压力焊焊接规范
1.焊工必须持有有效的焊工考试合格证。
2.检查设备、电源，确保随时处于正常状态，严禁超负荷工作。
3.钢筋的品种和质量，必须符合设计要求和有关标准的规定。
4.对电渣压力焊接头抽检力学性能检验必须合格。
5.在钢筋电渣压力焊的焊接中，焊工应认真进行自检，如发现
偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时清除。
6.较焊包均匀，突出部分最少高出钢筋表面4mm。
7.电极与钢筋接触处，无明显的烧伤缺陷。
8.接头处的弯折角度不大于4度。
9.接头处的轴线偏移应不超过0.1倍钢筋直径，同时不大于2mm.
10.外观检查不合格的接头应切除重焊或采取补救措施。
11.在钢筋电渣压力焊焊接中，应重视焊接全过程中的任何一
个环节。
接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动、引弧过程、力求可靠。
12. 雨天、雪天不宜进行施焊，必须施焊时，应采取有效的遮
蔽措施。
焊后未冷却的接头，应避免碰到冰雪。
焊接缺陷
轴线偏移、弯折、焊包薄而大、咬边、未焊合、焊包不匀、气孔、焊包下淌、烧伤等。
纺丝部监理小组
2011-3-22。
钢筋电渣压力焊接头施工质量检查验收记录
至
日
批外观质量检查情况(检验批构件部位及名
第
称):
钢筋焊接及验收规范JGJ18-2012的规定
1.四周焊包凸出钢筋表面的高度，当钢筋直径为 25mm及以下时，不得小于4mm；当钢筋直径为28mm及 以上时，不得小于6mm。
2.钢筋与电极接触处，应无烧伤缺陷
施工单位检查评定记录
监理(建设)单位 验收记录
2.钢
监理(建设)单位 验收记录
3.接头处的弯折角不得大于2°
4.接头处的轴线偏移不得大于1mm
工程名称： 株洲诚晟
施工单位：
焊剂牌号：
钢筋牌号及直径：
焊接接头数 量：
个 焊工姓名及考试合格证号：
随机切取试件数：
根
力学性能试验结 果：
施焊时间： 自
年月日
钢筋电渣压力焊接头施工质量检查验收记录
工程名称： 株洲诚晟
施工单位：
焊剂牌号：
钢筋牌号及直径：
焊接接头数 量：
个 焊工姓名及考试合格证号：
随机切取试件数：
根
力学性能试验结 果：
施焊时间： 自
年月日
至
日
批外观质量检查情况(检验批构件部位及名
第
称):
钢筋焊接及验收规范JGJ18-2012的规定
1.四周焊包凸出钢筋表面的高度，当钢筋直径为 25mm及以下时，不得小于4mm；当钢筋直径为28mm及 以上时，不得小于6mm。
施工单位检查记录人： 监理(建设)单位旁站监督人:
3.接头处的弯折角不得大于2°
4.接头处的轴线偏移不得大于1mm 施工单位检查评定结果：
监理(建设)单位验收结论：
项目专业技术负责人：
年月日
[管理]电渣压力焊现场取样送检及试验全过程
![[管理]电渣压力焊现场取样送检及试验全过程](https://img.taocdn.com/s3/m/d4850e15cd7931b765ce0508763231126fdb7751.png)
[管理]电渣压力焊现场取样送检及试验全过程电渣压力焊现场取样送检及试验全过程钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
电渣压力焊的焊接过程包括四个阶段:引弧过程、电弧过程、电渣过程和顶压过程。
焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴;随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣(渣池)，覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋羰部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程;随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程;待电渣过程产生的电阻热使上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。
电渣压力焊适用于现浇钢筋混凝土结构中竖向或斜向(倾斜度在4:1范围内)钢筋的连接，特别是对于高层建筑的柱、墙钢筋，应用尤为广泛。
质量标准1 钢筋的品种和质量，必须符合设计要求和有关标准的规定。
注:进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法:检查出厂质量证明书和试验报告单。
2 钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。
检验方法:观察或尺量检查。
3 电渣压力焊接头的力学性能检验必须合格。
力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。
3.1 在一般构筑物中，以300个同钢筋级别接头作为一批。
3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段的同级别钢筋接头作为一批，不足300个接头仍作为一批。
检验方法:检查焊接试件试验报告。
钢筋电渣压力焊(整理)
钢筋电渣压力焊1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm地Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋地连接.2 施工准备2.1 材料及主要机具：2.1.1钢筋：钢筋地级别、直径必须符合设计要求，有出厂证明书及复试报告单.进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性实验.2.1.2焊剂.2.2.2.1 焊剂地性能应符合GB5293碳素钢埋弧焊用焊剂地规定.焊剂型号为HJ401,常用地为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂.2.1.2.2 焊剂应存放在干燥地库房内，防止受潮.如受潮，使用前须经250～300℃烘焙2h.2.1.2.3 使用中回收地焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用.2.1.2.4 焊剂应有出厂合格证.2.1.3主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等.2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等.2.1.3.3 焊接电源.钢筋电渣压力焊宜采用次级空载电压较高（TSV以上〕地交流或直流焊接电源.（一般32mm直径及以下地钢筋焊接时，可采用容量为600A地焊接电源；32mm 直径及以上地钢筋焊接时，应采用容量为1000A地焊接电源）.当焊机容量较小时，也可以采用较小容量地同型号，同性能地两台焊机并联使用.2.2 作业条件2.2.1焊工必须持有有效地焊工考试合格证.2.2.2设备应符合要求.焊接夹具应有足够地刚度，在最大允许荷载下应移动灵活，操作方便.焊剂罐地直径与所焊钢筋直径相适应，不致在焊接过程中烧坏.电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数.2.2.3电源应符合要求.当电源电压下降大于5%，则不宜进行焊接.2.2.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工地劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故.2.2.5注意接头位置，注意同一区段内有接头钢筋截面面积地百分比，不符合《混凝土结构工程施工及验收规范》有关条款地规定时，要调整接头位置后才能施焊.3 操作工艺3.1 工艺流程：→→→→→→→→→3.1.1电渣压力焊地工艺过程：→→→→3.2 检查设备、电源，确保随时处于正常状态，严禁超负荷工作.3.3 钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触地（150mm区段内）钢筋表面上地锈斑、油污、杂物等，应清除干净，钢筋端都若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直.3.4 选择焊接参数：钢筋电渣压力焊地焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见表4-23. 不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%.3.5 安装焊接夹具和钢筋：夹具地下钳口应夹紧于下钢筋端部地适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处地焊剂有足够地淹埋深度.上钢筋放入夹具钳口后，调准动夹头地起始点，使上下钢筋地焊接部位位于同轴状态，钢筋电渣压力焊焊接参数表4-23钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形.3.6 安放引弧用地铁丝球（也可省去）.安放焊剂罐、填装焊剂.3.7 试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择地焊接参数进行试焊并作试件送试，以便确定合理地焊接参数.合格后，方可正式生产.当采用半自动、自动控制焊接设备时，应按照确定地参数设定好设备地各项控制数据，以确保焊接接头质量可靠.3.8 施焊操作要点.3.8.1闭合回路、引弧：通过操纵杆或操纵盒上地开关，先后接通焊机地焊接电流回路和电源地输入回路，在钢筋端面之间引燃电弧，开始焊接.3.8.2电弧过程：引燃电弧后，应控制电压值.借肋操纵杆使上下钢筋端面之间保持一定地间距，进行电弧过程地延时，使焊剂不断熔化而形成必要深度地渣池.3.8.3电渣过程：随后逐渐下送钢筋，使上钢筋端都插入渣池，电弧熄灭，进入电渣过程地延时，使钢筋全断面加速熔化.3.8.4挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属.同时切断焊接电源.3.8.5接头焊毕，应停歇20～30s后（在寒冷地区施焊时，停歇时间应适当延长），才可回收焊剂和卸下焊接夹具.3.9 质量检查：在钢筋电渣压力焊地焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除.切除接头时，应切除热影响区地钢筋，即离焊缝中心约为 1.1倍钢筋直径地长度范围内地部分应切除.4 质量标准4.1 保证工程；4.1.1钢筋地品种和质量，必须符合设计要求和有关标准地规定.注：进口钢筋需先经过化学成分检验和焊接实验，符合有关规定后方可焊接.检验方法：检查出厂质量证明书和实验报告单.4.1.2钢筋地规格，焊接接头地位置，同一区段内有接头钢筋面积地百分比，必须符合设计要求和施工规范地规定.检验方法：观察或尺量检查.4.1.3电渣压力焊接头地力学性能检验必须合格.力学性能检验时，从每批接头中随机切取3个接头作拉伸实验.4.1.3.1 在一般构筑物中，以300个同钢筋级别接头作为一批.4.1.3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段地同级别钢筋接头作为一批，不足300个接头仍作为一批.检验方法：检查焊接试件实验报告中.4.2 基本工程：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：4.2.1焊包较均匀，突出部分最少高出钢筋表面4mm.4.2.2电极与钢筋接触处，无明显地烧伤缺陷.4.2.3接头处地弯折角不大于4°.4.2.4接头处地轴线偏移应不超过0.l倍钢筋直径，同时不大于2mm.外观检查不合格地接头应切除重焊、或采取补救措施.检验方法：目测或量测.5 成品保护接头焊毕，应停歇20～30s后才能卸下夹具，以免接头弯折.6 应注意地质量问题6.1在钢筋电渣压力焊生产中，应重视焊接全过程中地任何一个环节.接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分，电渣过程，短而稳定；挤压过程，压力适当.若出现异常现象.应参照表4-24查找原因，及时清除.6.2电渣压力焊可在负温条件下进行，但当环境温度低于-20℃时，则不宜进行施焊. 雨天、雪天不宜进行施焊，必须施焊时，应采取有效地遮蔽措施.焊后未冷却地接头，应避免碰到冰雪.7 质量记录本工艺标准应具备以下质量记录：7.1 钢筋出厂质量证明书或实验报告单.7.2 焊剂合格证.7.3 钢筋机械性能复试报告.7.4 进口钢筋应有化学成分检验报告和可焊性实验报告.国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常地，应有化学成分检验报告.7.5 钢筋接头地拉伸实验报告.钢筋电渣压力焊接头焊接缺陷与防止措施表4-24。
电渣压力焊接头的质量验收要求
电渣压力焊接头的质量验收要求
电渣压力焊接头的质量验收要求
一、验收要求：
1、电渣压力焊接头应逐个进行外观检查。
当进行力学性能试验时，应从每批接头中原位取样对比相对表观质量较差3个试件（以确保该批焊接的整体质量）做拉伸试验。
2、在现浇钢筋混凝土结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批，在钢筋焊接原位取样记录中表明该批接头的详细数量，送检数量按实际报写，不可按上限填报，并现场留有影像资料。
3、四周焊包均匀凸出钢筋表面的高度应大于或等于4mm。
4、钢筋与电极接触处，应无烧伤缺陷。
5、接头处的弯折角不大于4度。
6、接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大
于2mm。
7、外观检查不合格的接头应切除重焊，或采取补强焊接措施。
二、试验检测评定：
1、三个钢筋接头试件的抗拉强度均不小于该牌号钢筋规定的
抗拉强度
2、至少应有2个试件断于焊缝之外，并应呈延性断裂。
当达到上述2项要求时，应判定该批接头为抗拉强度合格。
当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度，或
3个试件均在焊缝或热影响区发生脆性断裂时，则一次性判定该批接
头未不合格品。
其中1个试件抗拉强度不合格，可采用双倍复试，双倍复试中仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格。
钢筋电渣压力焊接头检验批质量验收记录
钢筋电渣压力焊接头检验批质量验收记录一、前言钢筋电渣压力焊接头是钢筋连接的一种常用方式，在建筑、桥梁、隧道、水利等行业中广泛应用。
焊接工艺的好坏直接影响钢筋连接的安全可靠性，因此对焊接工艺和焊接接头的质量进行检验和验收，对于施工质量的保障至关重要。
本文档旨在总结钢筋电渣压力焊接头检验批的质量验收记录，以便于工程管理实践中的规范化要求。
二、检验批范围本文档适用于钢筋电渣压力焊接头检验批的质量验收记录工作。
三、质量验收内容（一）焊接焊缝外观质量焊接焊缝外观质量检验是对焊接工艺的直接检验，外观质量不良的焊接接头往往不具备保护钢筋的功能。
因此，焊接焊缝外观质量的检验是质量验收的重要环节。
（二）焊接接头尺寸钢筋电渣压力焊接头的尺寸应符合设计要求，尤其是焊接头的长度、宽度、高度、间距等尺寸应符合规范的要求，确保焊接头的力学性能达到标准要求。
因此，检验焊接接头尺寸的合格率也是质量验收的重要方面。
（三）焊接接头机械性能钢筋电渣压力焊接头的机械性能对拼接的钢筋有着重要的保护作用，因此焊接接头机械性能的检验也非常重要。
验收时需要检测焊接接头的强度和韧性等力学性能参数，并进行拉伸、扭曲、冲击等试验，确保焊接接头的机械性能与要求相符合。
四、检验依据钢筋电渣压力焊接头的检验依据是相关行业标准。
主要有：GB/T17219-1998《钢筋电渣焊接工艺规程》、GB/T1499.1-2018《混凝土用钢筋标准》等。
在验收检验时，需要根据标准明确检验方法和验收标准。
五、检验记录检验记录是质量验收的重要环节，它记录了焊接接头检验中的重要信息，也是评判焊接质量是否合格的依据。
检验记录应当包含以下信息：（一）项目和部位名称：记录钢筋电渣压力焊接头所在的建筑项目及部位。
（二）焊接接头编号：焊接接头应分别进行编号，以便于记录和管理。
（三）焊接工艺参数：记录焊接工艺参数，如电压、电流、焊接时间、电极间距、焊接线性速度等。
（四）焊接缺陷情况：在检验中发现的焊接缺陷应当详细记录。
电渣压力焊的一些要求
1、质量检查：在钢筋电渣压力焊的焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除。
切除接头时，应切除热影响区的钢筋，即离焊缝中心约为1.1倍钢筋直径的长度范围内的部分应切除。
2、电渣压力焊接头的力学性能检验必须合格。
力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。
在一般构筑物中，以300个同钢筋级别接头作为一批。
在现浇钢筋混凝土多层结构中，以每一楼层或施工区段的同级别钢筋接头作为一批，不足300个接头仍作为一批。
3、焊接质量要求：1、焊包较均匀，突出部分最少高出钢筋表面4mm.2、电极与钢筋接触处，无明显的烧伤缺陷。
3、接头处的弯折角不大于4度。
4、接头处的轴线位移应不超过0.1倍钢筋直径，同时不大于2mm。
外观检查不合格的接头应切除重焊、或采取补救措施。
检验方法：目测或量测。
5 成品保护接头焊毕，应停歇20—30s后才能卸下夹具，以免接头弯折。
6 应注意的质量问题6.1 在钢筋电渣压力焊生产中，应重视焊接全过程中的任何一个环节。
接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分；电渣过程，短而稳定；挤压过程，压力适当。
若出现异常现象，应参照表4—24查找原因，及时清除。
钢筋电渣压力焊接头焊接缺陷与防止措施表4—246.2 电渣压力焊可在负温条件下进行，但当环境温度低于—20℃时，则不宜进行施焊。
雨天、雪天不宜进行施焊，必须施焊时，应采取有效的遮蔽措施。
焊后未冷却的接头，应避免碰到冰雪。
7 质量记录本工艺标准应具备以下质量记录：7.1 钢筋出厂质量证明书或试验报告单。
7.2 焊剂合格证。
7.3 钢筋机械性能复试报告。
7.4 进口钢筋应有化学成分检验报告和可焊性试验报告。
国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常的，应有化学成分检验报告。
7.5 钢筋接头的拉伸试验报告钢筋电渣压力焊连接工艺电渣压力焊连接工艺简介：1 工作原理钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
电渣压力焊规范要求完整版
电渣压力焊规范要求
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
接头验收规范要求接头验收规范要求：JGJ18--2003第5.5.2条规定：
1、四周焊包凸出钢筋表面的高度不得小于4mm；
2、钢筋与电极接触处，应无烧伤缺陷；
3、接头处弯折角不得大于3°；
4、接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm。
E.5
E.5.1 接头质量检查接头应逐个进行外观检查。
定做力学性能试验时，从每批接头中随机切取3个试件做。
1）在一般构筑物中，以300个同级别钢筋接头作为一批。
2）在现浇钢筋混凝土结构中，每一施工区段中以300个同级别钢筋接头作为1批，不足300个接并没有仍作为1批。
E.5.2 外观检查质量要求电渣压力焊接头外观检查结果应符合下列要求：
1）接头焊毕，应停歇适当时间，才可回收焊剂和卸下。
敲去渣壳，四周焊包应较均匀，凸出钢筋表面的高度至少4mm，确保焊接质量，见附图E-2-4。
附图E-2-4 钢筋电渣压力焊接头
2）电极与钢筋接触处，无明显的烧伤缺陷。
3）接头处的弯折角不大于4°。
4）接头外的轴线偏移不超过0.1倍钢筋直径，同时不大于2mm。
外观检查不合格的接头应切除重焊，或采取补强措施。
E.5.3质量要求电渣压力焊接头结果，3个试件的抗拉强度均不得低于该级别钢筋规定的抗拉强度值。
当试验结果有1个试件的抗拉强度低于规定指标，应取6个试件进行复验，复验结果，若仍有1个试件的抗拉强度低地规定指标，该批接头为不合格品。
钢筋电渣压力焊工艺标准
钢筋电渣压力焊工艺标准（QB-CNCEC J020109-2004）1 适用范畴本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的HPB235级、HRB335级和HRB400级竖向或斜向（倾斜度4∶1范畴内）钢筋的焊接。
2 施工预备2.1 材料2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 焊剂2.1.2.1 在钢筋电渣压力焊中，必须采纳合适的焊剂，常用的焊剂型号为HJ431，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
常用的为熔炼型高锰高硅低氟焊剂或HJ330中锰高硅低氟焊剂。
2.1.2.2 焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～300℃烘焙2h，以防止产动气孔。
2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合平均后使用。
2.1.2.4 焊剂应有出厂合格证。
各种焊接材料应分类存放和妥善治理，并应采取防止锈蚀、受潮变质的措施2.2 要紧机具2.2.1 手工电渣压力焊设备包括：焊接电源、操纵箱、焊接夹具、焊剂填装盒等。
2.2.2 自动电渣压力焊设备（应优先采纳）包括：焊接电源、操纵箱、操作箱、焊接机头等。
2.2.3 焊接电源:钢筋电渣压力焊宜采纳次级空载电压较高（75V以上）的交流或直流焊接电源。
（一样32mm直径及以下的钢筋焊接时，可采纳容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采纳容量为1000A的焊接电源）。
焊机容量应依照所焊钢筋直径选定。
一台焊接电源可供数个焊接机头交替用电，单台容量不能满足焊接要求时，同性能的焊机可两台并联使用。
2.3 作业条件2.3.1 焊工必须持有有效的焊工考试合格证。
2.3.2 设备应符合要求。
焊接夹具应有足够的刚度，在最大承诺荷载下应移动灵活，操作方便。
焊剂填装盒的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
竖向钢筋电渣压力焊工艺标准
4—5竖向钢筋电渣压力焊工艺标准本工艺标准适适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mmⅠ、II级竖向钢筋连接。
1施工准备1．1材料要求:1．1．1钢筋: 钢筋等级、直径必需符合设计要求, 有出厂合格证实书及复试汇报单。
进口钢筋还应有化学复试单, 其化学成份应满足焊接要求, 并应有可焊性试验。
1．1．2焊剂: 焊剂性能应符合GB5293碳素钢埋弧焊用焊剂要求, 须有出厂合格证。
焊剂型号为HJ401, 常见为熔炼型高锰硅低氟焊剂或中锰高硅低氟焊剂。
1．1．3焊剂应存放在干燥库房内, 预防受潮。
如受潮, 在使用前须经250～300℃烘焙2小时。
1．1．4焊剂回收反复使用时, 应除去熔渣和杂物, 并应与新焊剂混合均匀后使用。
1．2关键机具:1．2．1手工电渣压力焊设备包含: 焊接电源、控制箱、焊接夹具、焊剂罐等。
1．2．2自动电渣压力焊设备包含: 焊接电源、控制箱、操作箱、焊接机头等。
1．2．3焊接电源: 钢筋电渣压力焊宜采取次级空载电压较高(TSV以上)交流或直流焊接电源; (通常32mm直径及以下钢筋焊接时, 可采取容量为600A焊接电源; 32mm直径及以上钢筋焊接时, 应采取容量为1000A焊接电源)。
当焊机容量较小时, 也可采取较小容量同型号, 同性能两台焊机并联使用。
1．3作业条件1．3．1焊工应经过相关部门培训、考评、持证上岗。
1．3．2焊工上岗时, 应穿戴好焊工鞋、焊工手套等劳动防护用具。
1．3．3电渣压力焊机具设备以及铺助设备等齐全、完好。
施焊前必需认真检验机具设备是否处于正常状态。
焊机要按要求方法正确接通电源, 并检验其电压、电流是否符合施焊要求。
1．3．4钢筋端头已处理好, 并清理洁净, 焊剂干燥。
1．3．5在施焊前, 先做焊接试验, 以确定工艺参数合格后才可正式施焊。
2操作工艺2．1工艺步骤:制三个拉伸试件, 试验检验设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铅丝球(也可省去)→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检验。
109钢筋电渣压力焊工艺标准
钢筋电渣压力焊工艺标准（QB-CNCEC J020109-2004）1适用范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14〜40mm的HPB235级、HRB335级和HRB400级竖向或斜向（倾斜度4 ：1范围内）钢筋的焊接。
2 施工准备2.1 材料2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2焊剂2.1.2.1在钢筋电渣压力焊中，必须采用合适的焊剂，常用的焊剂型号为HJ431，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
常用的为熔炼型高锰高硅低氟焊剂或HJ330中锰高硅低氟焊剂。
2.1.2.2焊剂应存放在干燥的库房内，当受潮时，在使用前应经250〜300C烘焙2h,以防止产生气孔。
2.1.2.3使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
2.1.2.4焊剂应有出厂合格证。
各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀、受潮变质的措施2.2主要机具2.2.1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂填装盒等。
2.2.2自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
2.2.3焊接电源：钢筋电渣压力焊宜采用次级空载电压较高（75V以上）的交流或直流焊接电源。
（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。
焊机容量应根据所焊钢筋直径选定。
一台焊接电源可供数个焊接机头交替用电，单台容量不能满足焊接要求时，同性能的焊机可两台并联使用。
2.3作业条件2.3.1焊工必须持有有效的焊工考试合格证。
2.3.2设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂填装盒的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
钢筋--电渣压力焊
钢筋电渣压力焊本章适用于工业与民用建筑现浇钢筋混凝土结构中直径14～32mm的HRB235, HRB335和HRB400竖向或斜向（倾斜度4:1范围内）钢筋的连接。
一、材料要求1钢筋：钢筋的牌号、直径必须符合设计要求，有出厂证明书及复试报告单（并注意混合批的取样要求）。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ431，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250℃～300℃烘焙2h。
有烘焙记录。
使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
焊剂应有出厂合格证。
二、主要机具1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、焊接夹具、操作箱、焊接机头等。
3 焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源（一般32mm直径及以下的钢筋焊接时，应采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。
当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。
4 无齿锯切割机：用于切割钢筋。
三、作业条件1 焊工必须持有的焊工考试合格证。
2 设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
3 电源应符合要求。
当电源电压降大于5%时，不宜进行焊接。
4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
5 注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工质量验收规范》有关条款的规定时，要调整接头位置后才能施焊。
建筑钢材力学性能试验作业指导书
建筑钢材力学性能试验作业指导书1.适用范围本作业指导书适用于常用建筑钢材的物理力学力学性能试验和钢筋焊接接头机械性能试验。
2.执行标准《金属拉伸试验方法》GB228—1987《金属弯曲试验方法》GB232—1999《钢筋焊接接头试验方法标准》JGJ/T27—2001《钢筋焊接及验收规范》JGJ18—963.拉伸试验3.1常用符号及定义1）平行长度Lc: 试样两头部或两夹持部分（不带头试样）之间的平行长度；2）试样标距: 拉件试验过程中以测量试样伸长度；3）原始标距LO: 实验前的标距；4）断后标距L1: 试样拉断后, 断裂部分断裂处对接在一起。
使其轴线位于同一直线上时的标距；5）规定非比例伸长应力δp: 试样标距部分的非比例伸长达到规定的原始标距百分比时的应力, 表示此应力的符号应附以叫注说明, 例如σp0.2.σp0.01等分别表示规定非比例伸长率为0.2%和0.01%时的应力；6）规定的残余伸长应力δr: 试样卸除拉伸力后, 其标距部分的残余伸长达到规定的原始标距百分比时的应力。
表示次应力的符号应附以角注说明, 例如σr0.2表示规定残余伸长里女为0.2%时的应力；7）屈服点σs：呈现屈服现象的金属才力哦啊, 试样在实验过程中力增加（保持恒定）仍能继续伸长时的应力。
如力发生下降, 应区分上、下屈服点；8）F屈服点—σsL: 当不计初始瞬间时效应时屈服阶段中的最小应力；9）抗拉强度σb: 试样拉断过程中最大力所对应的应力；10）断后伸长率δ：试样拉断后, 标距的伸长与原始标距的百分比；11）So: 试样原始横截面积；12）Fsl: 下屈服点力；13）Fb: 最大力。
3.2试样横截面积1）试样原始横截面积的测定。
①矩形试样横截面尺寸（宽度和厚度）应在标距和两端及中间处测量, 选用三处测量横截面积中最小值。
②测量试样原始横截面尺寸的量具应满足表3.2-1要求。
表3.2-1③试样原始横截面积的计算值修约到三为有效数字, 修约方法按GB8170-1987执行。
[管理]电渣压力焊现场取样送检及试验全过程
[管理]电渣压力焊现场取样送检及试验全过程电渣压力焊现场取样送检及试验全过程钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
电渣压力焊的焊接过程包括四个阶段:引弧过程、电弧过程、电渣过程和顶压过程。
焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴;随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣(渣池)，覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋羰部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程;随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程;待电渣过程产生的电阻热使上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。
电渣压力焊适用于现浇钢筋混凝土结构中竖向或斜向(倾斜度在4:1范围内)钢筋的连接，特别是对于高层建筑的柱、墙钢筋，应用尤为广泛。
质量标准1 钢筋的品种和质量，必须符合设计要求和有关标准的规定。
注:进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法:检查出厂质量证明书和试验报告单。
2 钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。
检验方法:观察或尺量检查。
3 电渣压力焊接头的力学性能检验必须合格。
力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。
3.1 在一般构筑物中，以300个同钢筋级别接头作为一批。
3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段的同级别钢筋接头作为一批，不足300个接头仍作为一批。
检验方法:检查焊接试件试验报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 2 3 1 2 3 1 2 3 应至少 有２个 试件断 于焊缝 之外， 并呈延 性断裂， 当抗拉 强度 >=1.1 倍标准 时，按 断于焊 缝外并 呈延断 处理。
检验依据
《钢筋焊接及验收规程》JGJ18－2003
备
注
检验人：
审核人：
负责人： 晋城市城区恒安通建筑检测有限公司
见证取样人及编号：
2008－12－23
钢筋电渣压力焊接头力学性能检验报告
委托单位： 建设单位： 工程名称： 焊工姓名 上岗证号： 报告编号： GH 0900001－2－3 收样日期： 检验日期： 焊剂型号 拉力 试验 拉力 组号 试件 编号 工程部位 钢筋类别 公称 直径 a (mm) 接头 数量 (个) 抗拉强度σb，MPa 实测结果 标准要求 拉力 (kN) 强度 (MPa) 单组 判定
