小护士护肤霜瓶PROE曲面造型教程

proe曲面造型实例精讲(可以打印)

未使用影响曲线，结果偏差较大
3 4
对于五边面，我们优先考虑使用四边面剪切得到5边的方法，选择一条容易逼近的边作为我们的剪切边。对于追求100％准确的，我们可以多切一个四边面出来构成最后的补面，但这通常是多此一举。
技巧
边界混成的影响曲线是我们用四边面逼近5边面的一个重要辅助手段，通过影响曲线的调整我们可以更好的把我们的剪切边逼近目的边。
2
4
6
视频 surface_好通过两个转折点
五边面的转化（三）
surface_case-05.prt
2 1
3
还记得圆轨迹可变扫描方法的处理？
4
指令：插入->模型基准->带… 利用带特征可以为相邻的两个面创建一个公共边界条件基准以更好地控制两个曲面的连接相切参考注意选择带特征
五边面的转化（四）
surface_case-07.prt
可变扫出搭配控制图形关系的使用，是一个相当灵活的可控曲面创建方法，应当掌握并灵活应用。
1
2
对于曲面造型，终极目标是得到准确的造型；所以我们在进行曲面的拆分的时候应该更注重曲面本身的构成和趋势而不是一味的追求光滑。对于一些本身是规则图元组成的曲面过渡条件，我们应该尽量使用规则的方法来完成过渡。
根据造型确定基本形状的过渡起点和终点并创建基本形状
1
控制点的位置大致放置，将来细调
2
3
技巧
case-05_ex01.prt
构面过程中避免添加内部的辅助截面，如果需要添加，优先考虑添加控添加控制点对使圆角制点使用控制点选项过渡消失更为合理
无控制点控制小圆角消失不合理
视频
4

PROE曲面建模技巧

1 .平面椭國形究起当然你也可以用boundary blende不过曲由会乍收敛，有时会对汕电口有点麻烦的口考虑到他的特殊性』顶面可以用溯&即来作然后trini出一个椭圜来口作一半会直观一些选扫描轨迹Proe曲面建模技巧第一种：扫描的运用扫描后延伸两端曲面剪切第二种：扫描与混合曲面的运用Powered by Ice尸dihttp;//曲面上的椭圆突起由于可能是在不规则曲面上的，所以不可能用sweep来作了,但还是可以设法用siffEep来作田顶部的一部分「然后再用这一部分来和边界boundary blend 的口如果直接用boundary bZLend的话一J^shell都有问题的口类似地，先用扫描剪切曲面最后用混合边界第三种：旋转曲面与混合曲面的运用CoMrolEJ 踽 Advanced OpMons rrcp.cru*s国元Q 曲直F1O （ffi 面¥窃面B561 M.not 曲面IffiSi.Fio （曲面€逛元d 曲面:Fl 0（曲面■ 3.不规则的平面突起R对于外形是不规则的，都可以通过简单的曲面方法〔如專旋转，飙贺p甚至是拉伸等）来作出顶部的曲面’然后将■顶面cut出一个和外形仿形的形状来，就可以和外形作boundary blend而且曲面頂量也相当高，shell也方 !＜便匚这个方法可说应用极广口剪切，取近似曲面利用混合曲面进行补面圉元1迪異类型1第一方向的第.科切舞 1. 30第F方同的最且由<>閣元1的元2E7E3E TG4ara第四种：VSS+混合先将曲线两端各切去一上段截面FROHTFRT_CSTS_D1Ffl®标识冏词剪标识时曲馥标识8T 曲线标识出在此插入VSSHarm &1 T o Projeclion 7Diir 亡匚ti OIL reference TDP.F2厘建平S pi?ti 阿 plan? controlKorizoiktal/Vartical control 结果剪切（拆面） Tr^je ctorie^为下一步补面创造条件用style进行补面假定条件第五种：典型的五边面的拆面方法延长并复合这两边，目的是五边转四边owerea by IceFaihttp^/icaxxn画完要和前面的compgite 才f[Ji昨这里用的是sytle,觉得用混合曲面也一样Powe卩乜注byIcffFai http://icax,cn再剪切出四边面in同样用style再做第六种：渐消失面S.渐消失面这种磁个过度面塵其中的关键.一般都要先确定过度中止的为置，黙启先作过度的前和后两部分的曲面，这样的目的是为了避免过度部分影响这两部分曲面的质：ftn 如下图的鼠标面- - ----确迂辽渡结朿住置都有一个共同点就是有一段过度面，也正是这 till剪切曲面，并利用倒圆角为下一步创造条件做基准点适当添加控制点，这是个很好的小技巧，利用控制点可以很好的控制曲面流线的走向J而且可以避免添加曲线导致的曲面不光滑和变形，所以应尽量避免用中间线而多用控制点混合曲面并设定控制点第七种：不规则混成面匸不规则混成面壊类面同通常都有一个或多个section是相贯出来的不规则线并在曲面上，如果直接用现有的曲线去做面混成’很难做出一个漂亮的曲面来的。

proe曲面造型教程

5.1 构面方法和技巧
每种技术都有两个层次：第一个层次是能做，第二个层次是做好。要想达到第二个层次首先就要经过第一个层次的磨炼，所以任何不切合实际的一步到位的方法都是不现实的。只有在掌握了正确方法的基础上不断实践，才能真正提高和融汇。随着软件功能的提升，构面的技巧也应该不断提升和修正，创新的精神和尝试才是让自己不断进步的关键。因此，笔者的经验和总结只能起到参考的作用，通过大胆的怀疑和求证或许就能找到更好的方法。
图 5-13 165
再来看一个例子，比如图 5-14 所示的鼠标，前端橙色部分是圆角面，后端就是一个大面，圆角特征已经完全消失了，这就是一个弱化过程，所以过渡部分就可以逐渐放大这部分所占的比例以达到消失的目的，这个原理很简单，比如一端高为 3mm 的圆弧，当弦长变大的时候弧的半径就会变大，也就是圆弧弱化了。
162
第 5 章分类构面技巧
图 5-6
影响造型的质量除了单个曲面本身的质量外，不同曲面间的连接质量也是重要的一方面。一个曲面的造型除了要考虑本身的质量外，还要考虑它对和它相邻的曲面的影响。而创建曲面的构造线的时候，也要考虑相邻曲面的走势，添加和曲面相切或连续的构造线时除了定义相切或连续外，在可能的情况下最好是能顺着前一曲面的 ISO 线趋势。如图 5-7 所示，左图就是连接比较理想的情况，两个曲面在连接处除了相切外，内部的 ISO 线方向也基本一致。而右图虽然也是相切但是两曲面的 ISO 线方向差别就比较大，不是理想的连接方法。
无维网IceFai原创ProE教程
图 5-12
根据上面的分析，可以在图 5-13 中构造对应的特征，全圆角部分在勺子部分的长度可以说占勺子截面轮廓很少部分，比如只占 10%，但过渡到手柄，可以看到它所占的比例已经上升到很大了，比如占到 40%，文件请参考 training_files\surface_kill\part\spoon.prt。

第3章 PROE曲面的绘制

第3章Pro/ENGINEER曲面绘制本章主要介绍创建曲面造型特征的一些基本和高级的方法。

基本特征的创建方式主要有拉伸、旋转、扫描、混合等；而高级特征的创建方式比较多，主要有可变截面扫描、扫描混合、螺旋扫描、边界混合、截面至曲面、曲面至曲面、从文件、自由生成等。

本章以各个曲面创建命令为主线，就生成曲面的各种方法由简单到复杂，逐步深入地介绍曲面特征的创建方法。

同时，应当指出的是，由于有关曲面操作的详细介绍在《基础篇》中已给出，所以在绘制的过程中，一些简单操作可能一笔带过，不作详细说明。

本章知识要点：•基本曲面特征设计——包括对拉伸、旋转、扫描、混合等曲面基本创建方式进行介绍。

•高级曲面特征设计——介绍可变截面扫描、扫描混合、螺旋扫描、边界混合、截面至曲面、曲面至曲面、从文件、自由生成等高级曲面创建方法。

3.1 拉伸曲面（Extrude）拉伸曲面是指一条直线或一条曲线沿其垂直于绘图平面的一个或两个相对的方向拉伸所形成的一个曲面。

下面来看看创建拉伸曲面的过程。

（1）选取【Insert】|【Extend】然后将弹出【DashBoard】（仪表板）。

（2）点选曲面按钮，然后点选草图绘制按钮进入草图绘制模式。

（3）使用草绘工具绘制拉伸曲线如图3-1所示（4）设置好拉伸深度及方向，所生成的拉伸曲面如图3-2所示。

图3-1拉伸曲线草图图3-2拉伸曲面3.2 旋转曲面（Revolve）旋转曲面是指一条直线或曲面围绕一条中心轴，按一定的角度旋转而成的一个曲面。

下面来看看旋转曲面特征的创建过程。

（1）选取【Insert】|【Revolve】，然后将在屏幕下方出现【DashBoard】（仪表板）。

（2）点选曲面按钮，然后点选草图绘制按钮进入草图绘制模式。

（3）使用草绘工具绘制旋转曲线如图3-3所示。

注意必须绘制旋转轴。

（4）设置好旋转角度及方向，所生成的旋转曲面如图3-4所示。

图3-3旋转曲线草图图3-4旋转曲面3.3 扫描曲面（Sweep）扫描曲面是指一条直线或曲线沿某一条直线或曲线路径扫描所完成的一个曲面，下面来看看扫描曲面特征的创建过程。

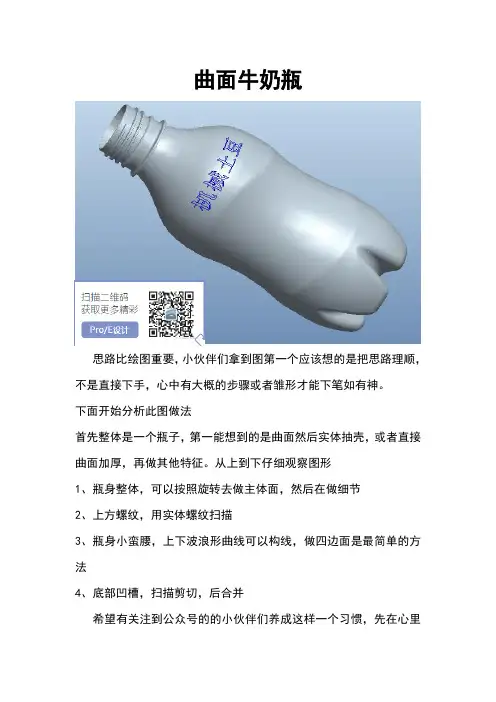

曲面牛奶瓶

曲面牛奶瓶
思路比绘图重要，小伙伴们拿到图第一个应该想的是把思路理顺，不是直接下手，心中有大概的步骤或者雏形才能下笔如有神。

下面开始分析此图做法
首先整体是一个瓶子，第一能想到的是曲面然后实体抽壳，或者直接曲面加厚，再做其他特征。

从上到下仔细观察图形
1、瓶身整体，可以按照旋转去做主体面，然后在做细节
2、上方螺纹，用实体螺纹扫描
3、瓶身小蛮腰，上下波浪形曲线可以构线，做四边面是最简单的方法
4、底部凹槽，扫描剪切，后合并
希望有关注到公众号的的小伙伴们养成这样一个习惯，先在心里
分析好大概的步骤后再动手，至于哪些面比较适合哪些画法，就需要比较多的经验和平常多思考，并对Pro/E多练习了
下面开始分步讲解此图的画法
1、旋转做出主体曲面。

同时讲一个修改尺寸的小窍门，用尺寸修改器的方法
草绘绘图时只需要画出形状，然后选中全部尺寸，如下图操作方法，一次性修改全部尺寸，这样就不会发生在改图过程中改一个尺寸图纸全部乱掉的情况。

2、拉伸剪切的方法做出“小蛮腰上下的波纹线”
3、分别以F和R面为基准，做出如下曲线，注意曲线与上一步剪切出的波纹面相交
四条曲线做好后如图所示
5、利用剪切出的波纹曲线和构的四条线做边界混合：第一方向选择构出来的四条线，第二方向选剪切出的波纹曲面边界做曲面边界线。

6、合并所有面组，并实体化
7、插入扫描特征，轨迹如图
截面如下图
得到如下图形，并倒4的圆角
8、以F和R面为基准建立基准轴
轴阵列如下特征
9、实体抽壳0.6
10、以下尺寸，旋转实体做瓶口
11、用螺旋实体扫描做瓶口螺纹
11、交接面倒角。

PROE曲面练习(非常实用)

练习目标
能够熟练掌握复杂曲面的建模技巧，提高解决实际问题的能力。
案例三：曲面建模综合练习
总结词
综合运用曲面建模技能
详细描述
通过练习创建汽车车身、家电产品等实际案例，综合运用所学曲面建模技巧，提高实战能力。
练习目标
能够独立完成实际产品的曲面建模，具备解决实际问题的能力。
03
曲面练习技巧
提高曲面质量的技巧
通过Proe曲面练习，我学会了从不同角度思考问题，激发了我的创新思维和设计灵感，有助于我在未来的工作中更好地发挥创造力。
Proe曲面技术的发展趋势
01
智能化设计
随着人工智能技术的不断发展，未来的Proe曲面设计将更加智能化，能
够自动识别设计需求、自动完成设计任务，提高设计效率。
02
参数化设计
参数化设计是未来Proe曲面设计的一个重要方向，通过参数化设计，设
批量操作
在建模过程中，尽量使用批量操作，减少重复步骤和不必要的调整。
自定义快捷键
根据个人习惯，自定义常用命令的快捷键，方便快速执行操作。
解决曲面建模常见问题的技巧
01
02
03
检查几何约束
在建模过程中，确保几何约束正确无误，避免出现未定义的曲面或错误的几何关系。
修复破面和裂缝
在发现破面或裂缝时，使用Proe中的修复工具进行修复，以确保曲面的完整性。
避免过度细化
在建模过程中，避免过度细化曲面，以免增加计算负担和降低建模效率。
04
曲面练习实践
实践一：实际产品曲面建模
总结词
掌握实际产品曲面建模的流程和技巧
详细描述
通过实际产品的曲面建模练习，学习者可以掌握从草图到曲面的完整流程，包括草图绘制、曲面构建、特征创建等。通过练习，学习者可以熟悉实际产品曲面建模的规范和要求，提高曲面建模的准确性和效率。

Creo曲面造型入门图文教程，菜鸟都能看得懂！

Creo曲⾯造型⼊门图⽂教程，菜鸟都能看得懂！图1-12曲线造型2.1单击草绘的图标，选择TOP平⾯并单击中键进⼊草绘界⾯，单击草绘视图（见图2-1）。

图2-12.2依图2-2所⽰绘制草图。

图2-22.3点击样式的图标，进⼊样式设计界⾯。

2.4点击放置曲线的图标，按住Ctrl+⿏标左键选择草绘的曲线。

2.5点选图2-3所⽰的曲⾯为投影曲⾯。

草绘的线条将如图2-4所⽰投影在曲⾯上。

图2-3图2-42.6点击曲线的图标，进⼊造型：曲线界⾯。

2.7关闭控制点命令 2.8按住[Shift，再按着⿏标左键接近1，出现⼩圆圈松开左键。

或者是按住Shift，再以⿏标左键点选边线，会显⽰出⼩圆圈O ，这个点被限制在选中的边线上，可以在选中的线上移动，这个类型的点称为软点。

2.9依次按图2-5所标顺序点选1、2、3，点击⿏标中间。

图2-52.10点击曲线编辑的图标，点选产⽣的曲线进⼊造型：曲线编辑界⾯。

2.11移动软点：如图2-6所⽰，⿏标左键按住“软点”拖到底部。

重复上⼀步骤完成另⼀侧。

图2-62.12修改端点切线向量：⿏标左键点击曲线的端点会出现绿⾊的切线向量，将⿏标靠近切线向量，按着⿏标右键，由快捷菜单中选取曲⾯相切。

重复上⼀步骤完成另⼀侧。

图2-72.13创建平⾯：使⽤内部平⾯命令，向上拉升30。

2.14创建曲线：使⽤平⾯曲线命令，按住Shift点选左右两条曲线。

点选以后出现的X显⽰出所选的点，此点被固定在基准点或端点上⽆法再移动，此类型的点被称为固定点。

2.15创建曲线中点：点击曲线编辑命令，进⼊造型：曲线编辑。

点选曲线，按住右键添加中点如图2-8所⽰。

点选创建好的中点拖动到适合的位置如图2-9所⽰或修改坐标值。

最后将两端端点设置为与曲⾯相切。

图2-8图2-92.16设置活动平⾯：点击设置活动平⾯命令如图2-10所⽰。

图2-102.17创建曲:5：点击曲线命令，进⼊造型：曲线。

选择创建平⾯曲线如图2-11所⽰（注意这⾥需要按住Shift+⿏标左键靠近圆弧出现X时松开）。

proe曲面创建实例

（7）第八节曲面创建实例一、曲面网格显示【视图】/【模型设置】/【网格曲面】二、创建平整曲面—填充特征（二维平面特征）【新建】/【零件】/【编辑】/【曲面】/【填充】（与拉伸曲面的区别：【新建】/【零件】/【拉伸】/【曲面】）注意：任何填充特征均必须包括一个平面的封闭环草绘特征。

三、创建拉伸曲面【新建】/【零件】/【拉伸】/【曲面】……操控板中的【选项】/【封闭端】/【编辑】/【实体化】四、创建旋转曲面【新建】/【零件】/【旋转】/【曲面】 ……操控板中的【选项】 ……五、创建扫描曲面【新建】/【零件】/【扫描】/【曲面】……相同的特征截面平整曲面无深度参数有深度参数拉伸曲面六、创建边界曲面边界混合曲面，即是在参照图元之间创建的混合曲面。

选取参照图元的规则如下：·曲线、棱形边、基准点、曲线、或边的端点可作为参照图元使用；·在每一个方向上，都必须按连续的顺序选择参照图元；·对于在两个方向上定义的混合曲面来说，其外部边界必须形成一个封闭的环，也就是外部边界必须相交。

边界混合曲面创建的一般过程·【文件】/【打开】/（2-SURFACE-BOUNDARY-BLENDED.PRT）P414·【插入】/【边界混合】·定义第一方向和第二方向的边界曲线（按Ctrl键选取边界曲线）例1：曲别针（paper_clip）（1）草绘曲线如图a；（2）【拉伸】创建曲面，轮廓如图b，宽度6，如图c图b样条线图c（3）将曲线投影至曲面【编辑】/【投影】一次选择曲线、曲面、基准面TOP，图d，投影曲线如图e。

图d图e（4）【插入】/【扫描混合】/【伸出项】 /【草绘截面】/【垂直于原始轨迹】/【完成】/【选取轨迹】/【依次】/【选取】，选取投影链如图f，【完成】；【自动】/【完成】，【正向】/【下一个】…输入旋转角度0，绘制截面如图g ，，绘制第二个截面，【确定】。

proe曲面设计技巧讲义

曲面理论基础作者：倪石（地上乐园又一村）曲面是什么？也就是弯曲变化的面，它的本质是什么？曲面由曲线交织而成，在日常生活当中更多的是样条曲线交织而成，大自然当中有很多函数曲线抛物线、双曲线、阿基米德螺线，但是在曲面造型设计中用得相对比较少，主要用到的是样条曲线（所谓样条曲线是指给定一组控制点而得到一条曲线,曲线的大致形状由这些点予以控制.一般可分为插值样条和逼近样条两种,插值样条通常用于数字化绘图或动画的设计,逼近样条一般用来构造物体的表面.）如果你要熟悉一个城市的交通路线，你会怎么做呢？骑一个自行车或电动车或摩托车在大街上跑个半天或一天吗？我的做法是先看地图，对这个城市的交通系统有一个整体的认识之后再去走一走，很快你对这个城市的道路，街道的方向就了解很清楚了。

我们怎么找到生活当中的一些原形把它对应起来呢！我们知道电流和水流有极其多相似的地方，其实曲面就好像我们常见的衣服的布料，在风的作用下就是曲面了，同样的，曲面和布面也有极其多相似的地方，了解这一点将能对我们构造曲面有非常大的帮助，了解的布料的特性，它的编织特性，我们建构曲面将变得非常简单。

曲面设计铁律一、简化原则A、以尽可能少的点来构线，以尽可能少的线来做面（易于控制，便于修改）对于造型中的曲线，更多的内部点就可以产生更多的变化且更容易表达形状，但内部点越多，曲线的光滑度(质量)越差。

在满足形状要求的前提下，要尽量采用少的内部点来进行造型曲线的绘制。

对于曲面来说也一样，应该有尽可能少的线来构建曲面。

B、以尽可能简单的方式来建构曲面，这样以后修改方便.C、复制模型的模块化，同样的事情相同的原则来简化处理D、以尽可能少的面来形成体（便于修改和控制、做好的文档会有可能需要进行数据转换，如果碎面很多的话非常容易导致面的丢失，移位和变形）二、最大化原则A．曲面的边界面积最大化也就是邻边正交最大化，就是尽量做正交型的面B．裁剪区域最大化，让曲面有最大的延展空间C．基面最大化，做大面，裁小面（可以用极限法思维：如果很大的一块曲面上取一个很小的面，那这个面可以视为平面）D．容积最大化-------充气模型（怎么样判断曲面的优劣，主要看两面相交的地方）三、顺势原则A．按趋势建立边界曲线或控制曲线（有的地方不做会塌陷）B．建立符合曲面走势的过度曲面（做融合，例如两边混合，曲率控制）C．裁剪曲面时留出来一部分，把基面对面的影响保留（不能是点，点对面的影响是自由的）D．带的运用（在构建五边面时非常有用）四、逼近原则A．曲线的拟合重构（复制整合或重新构建曲线）B．曲面的自适应性C．不相切分型面的处理五、转化原则A.非四边面的转化（不是所有四边面就好，但是所有曲面都尽量转化为四边面来构建）B.曲面走势的转化(非常重要！)这个在急剧变化过渡的地方体现六、最小化原则A．小曲面的小化，也就是尽可能做小一点B．缺陷影响的弱化七、优化原则A．特殊曲面的特殊处理（渐消面，曲面倒圆，异形按钮）B．曲面的曲线的反向优化法（非常重要的技巧，高手的绝招）因为你不知道这个地方要不要加多一条线，或者这条线的形状怎么样才更好C．局部处理法八、构面顺序原则（拆面）对于复制曲面要预估曲面形态和走势，选择合理的创建顺序，基本上大面先构建，再是小面，然后是过度面。

Proe曲面

4、造型工具生成曲面（简介）
4.3 构建曲面
点击该项选择边界曲线（主参考曲线
）
点击该项选择控制曲线（次参考
曲线）
4、造型工具生成曲面（简介）
4.3 构建曲面
选取曲线的顺序不同可构成不同曲面：
－－扫描法创建曲面（由一条扫描曲线、一条扫描
轨迹线构成）
－－边界法创建曲面（顺序选择曲线，曲线之间所围成的曲面不能自交，此时可定义一条内部曲线改变曲面的中间形状，此时第二方向横切的控制线必须与第一方向的首要曲线相交并超出首要曲线。）与前边所讲边界混合类似。
可用剖面来检查是否已实体化36系统自己判断曲面封闭直接打对勾即可造型style命令也称为自由式交互曲面设计通过3d曲线作骨架构建曲面构建步1生成3d骨架曲线2由骨架曲线生成曲面41构建曲线构建曲线编辑曲线在指定曲面上投影曲线曲面相交产生曲线41构建曲线交点可按住shift键或勾选造型中的捕捉键得到构建自由曲线构建平面曲线在曲面上直接画曲线41构建曲线在曲面上直接画曲线42曲线编辑可通过直接拖动或改变控制点坐标两种方法编辑曲线
曲面按钮
2、边界混合曲面
使用边界混合工具，通过定义边界的方式产生曲面。可通过一个或两个方向上的曲线来控制曲面＿＿一般要先生成曲线
2、边界混合曲面
闭合按钮
用一个方向的曲线生成曲面时，通过箭头可以改变曲线顺序。勾选闭合混合可产生形成一个封闭的曲面。
改变曲线顺序得到不同曲面
2、边界混合曲面
复习：上节课讲了一些常用命令及使用实例。
本次课内容__曲面： 1、所有生成实体的方法均可用来生成曲面。 2、其它曲面生成法：边界混合曲面 3、曲面的剪切、延伸、合并、实体化等 4、造型工具生成曲面（简介）

PROE经典曲面实例

放样曲面的应用场景
放样曲面在产品设计、工业设计、汽车设计等领域中有着广泛的应用。
例如，在汽车设计中，可以使用放样曲面来创建车门、引擎盖等复杂曲面。
此外，放样曲面还可以用于创建各种艺术造型和装饰性曲面。
THANKS
感谢观看
连接类型决定了混合曲面的外观和连续性，常见的连接类型有相切、曲率连续等。
混合方向可以设定为单向或双向，控制点则用于调整曲面的形状和连续性。
混合曲面的应用场景

混合曲面在产品设计、汽车、船舶等领域有广泛应用。
例如，在汽车设计中，混合曲面可以用于车身覆盖件、车门等部
件的造型设计。
在船舶设计中，混合曲面可以用于船体曲面、甲板等部位的构造
02
CATALOGUE
经典曲面实例一：旋转曲面
旋转曲面的定义与创建
01
旋转曲面是通过围绕一条轴线旋转一个截面线而形成的曲面。
02
在Pro/e中，可以通过“旋转”命令来创建旋转曲面。
03
选择“插入”菜单中的“旋转”命令，然后选择一个截面线和一个轴线，即可创建旋转曲面。
旋转曲面的参数设置
01 可以设置旋转的角度、起始位置和终止位置等参数。
经典曲面实例三：混合曲面
混合曲面的定义与创建
01
混合曲面是由两个或多个曲面通过特定的连接方式组合而成的复杂曲面。
02
在Pro/e中，可以通过“曲面混合”工具来创建混合曲面。
03
用户需要指定用于混合的曲面以及连接方式（如相切、曲率连续等）。
混合曲面的参数设置
混合曲面的参数主要包括连接类型、混合方向、控制点等。
曲面分类
根据不同的分类标准，可以将曲面分为多种类型，如代数曲面、参数曲面、隐式曲面等。

proe曲面设计技巧详解-个人整理(2)

3.4 利用pro/e进行曲面造型曲面是一种没有厚度、质量、界限的薄膜。

一般对较规则的3D零件来说，实体特征提供了迅速且方便的造型建立方式。

但对复杂较高的造型设计而言，单单使用实体特征来建立3D 模型就显得很困难了，这是因为实体特征的造型建立方式较为固定化（如仅能使用拉伸、旋转、扫描、混合等方式来建立实体特征的造型），因此曲面特征应运而生，提供了非常弹性化的方式来建立单一曲面，然后将许多单一曲面集成为完整且没有间隙的曲面模型，通过封闭曲面转化为实体或者加厚曲面成为实体,来达到设计的目的。

它有别与实体造型,但是也和它息息相关。

曲面造型是一种用曲面表达实体形状的造型方法。
