什么是逻辑分析仪?逻辑分析仪的参数、使用步骤和优势

什么是逻辑分析仪?逻辑分析仪的参数、使用步骤和优势

什么是逻辑分析仪?逻辑分析仪的参数、使用步骤和优势由于电路的进展是从模拟进展到数字这样的过程,因此测量工具的进展也遵循了这个挨次。

现在提到测量,首先我们想到的是示波器,尤其是一些老工程师,他们对示波器的认知度特别高。

而规律分析仪是一种新型测量工具,是随着单片机技术进展而进展起来的,特别适合单片机这类数字系统的测量分析,而通信方面的分析中,比示波器要更加便利和强大。

一个待测信号使用10MHZ采样率的规律分析仪去采集的话,假如阈值电压是1.5V,那么在测量的时候,规律分析仪就会每100ns 采集一个样点,并且超过1.5V认为是高电平(规律1),低于1.5V认为是低电平(规律0)。

而后呢,规律分析仪会用描点法将波形连起来,工程师就可以在这个连续的波形中查看到规律分析仪还原的待测信号,从而查找特别之处。

规律分析仪和示波器都是还原信号的,示波器前端有ADC,再加上还原算法,可以实现模拟信号的还原。

而规律分析仪只针对数字信号,不需要ADC,不需要特别算法,就用最简洁的连点就可以了。

此外,示波器往往是台式的,波形显示在示波器本身的显示屏上,而规律分析仪当前大多数是和PC端的上位机软件结合的,在电脑上直接显示波形。

如图1所示,是一款规律分析仪的实物图,采样率为500M,16个通道,采样深度硬件深度为32M,经过压缩算法,最多可以实现每通道5G的存储深度,图2是规律分析仪的上位机软件。

图1规律分析仪实物图图2规律分析仪上位机软件1、规律分析仪的参数规律分析仪有三个重要参数:阈值电压、采样率和采样深度。

阈值电压:区分凹凸电平的间隔。

规律分析仪和单片机都是数字电路,它在读取外部信号的时候,多高电压识别成高电平,多高电压识别成低电平是有肯定限制的。

比如一款规律分析仪,阈值电压是:0.7~1.4V,那么当它采集外部的数字电路信号的时候,高于1.4V识别为高电平,低于0.7V识别为低电平。

采样率:每秒钟采集信号的次数。

比如一个规律分析仪的最大采样率是100M,那么也就是说他一秒钟可以采集100M个样点,即每10ns采集一个样点,并且高于阈值电压的认定为高电平,低于阈值电压的认定为低电平。

逻辑分析仪有什么用

逻辑分析仪有什么用

逻辑分析仪有什么用
逻辑分析仪是分析数字逻辑关系的一种分析仪器,将被测信号通过比较器进行判定,高于参考电压者为High,低于参考电压者为Low,在High 与Low 之间形成数字波形。

逻辑分析仪具体的用途是什么呢?下面小编就来具体介绍
一下逻辑分析仪的功能,希望可以帮助到大家。

逻辑分析仪的功能
定时分析
定时分析仪是逻辑分析仪中类似示波器的部分,它与示波器显示信息的方式相同,水平轴代表时间,垂直轴代表电压幅度。

定时分析仪首先对输入波形的采样,然后使用用户定义的电压阈值,确定信号的高低电平。

定时分析仪只能确定波形是高还是低,不存在中间电平。

所以定时分析仪就像一台只有 1 位垂直分辨率的数字示波器。

但是,定时分析仪并不能用于测试参量,如果你用定时分析测量信号的上升时间,那你就用错了仪器。

如果你要检验几条线上的信号的定时关系,定时分析仪就是合理的选择。

如果定时分析仪前一次采样的信号是一种状态,这一次采样的信号是另一种状态,那么它就知道在两次采样之间的某个时刻输入信号发生了跳变,但是,定时分析仪却不知道精确的时刻。

最坏的情况下,不确定度是一个采样周期。

跳变定时
如果我们要对一个长时间没有变化的采样并保存数据,跳变定时能有效地利用存储器。

使用跳变定时,定时分析只保存信号跳变后采集的样本,以及与上次跳变的时间。

毛刺捕获
数字系统中毛刺是令人头疼的问题,某些定时分析仪具有毛刺捕获和触发能力,可以很容易的跟踪难以预料的毛刺。

定时分析可以对输入数据进行有效地。

逻辑分析仪和示波器的区别

逻辑分析仪和示波器的区别

逻辑分析仪和示波器的区别逻辑分析仪(LA)和示波器(Oscilloscope)是电子工程师经常使用的两种测试仪器。

它们通过不同的方法读取电路中的信号并将其分析为可读取的电信号。

虽然两者都可以用于测量和分析电路信号,但它们之间存在很大的区别。

在本文中,我们将探讨逻辑分析仪和示波器之间的区别。

逻辑分析仪逻辑分析仪主要用于测试数字电路和超高速信号。

数字电路用的是数字信号——一系列仅为 0 或 1 的电信号。

逻辑分析仪可以将这些电信号解码,识别信号的各种属性。

与示波器相比,逻辑分析仪提供更多信号分析数据,并且这些数据以二进制形式呈现。

逻辑分析仪通过将许多针脚连接到待分析的电路上来读取信号。

因此,逻辑分析仪可以读取远大于示波器能读取的信息。

逻辑分析仪还可以将多个信号组合在一起,以便工程师能够观察和分析它们之间的交互作用。

逻辑分析仪适用于以下领域:•系统级别的信号分析;•小范围的数字电路验证;•信号传输;•晶振测试;•嵌入式系统的开发。

逻辑分析仪的优点:•通过将多个信号组合在一起,逻辑分析仪可以使用户在系统级别上检测故障;•逻辑分析仪的分辨率更高,精度也更高;•可以分析并识别数字信号的各个方面。

示波器示波器被用于测试模拟电路和一部分数字信号。

示波器可以显示信号的形态和关联波形,因此电子工程师可以直观地看到信号的各个方面。

示波器通过将一个探头连接到测试电路上来读取信号,对于模拟电路的信号,它们可以读取信号的实际幅度和频率。

可以通过示波器检测出电压、电流、功率、频率等参数。

示波器的输出以模拟信号的形式呈现。

示波器适用于以下领域:•模拟电路的测试;•使用低速数字电路的低速信号;•模拟电路中噪声和杂波的检测;•查看信号传输中的问题。

示波器的优点:•示波器可以为工程师提供电路实际的幅度和频率情况,从而使工程师对电路方面有更深入的了解;•示波器也可以确认有没有电压上升或下降的情况;•示波器还可以测量交流电流,交流电压等参数。

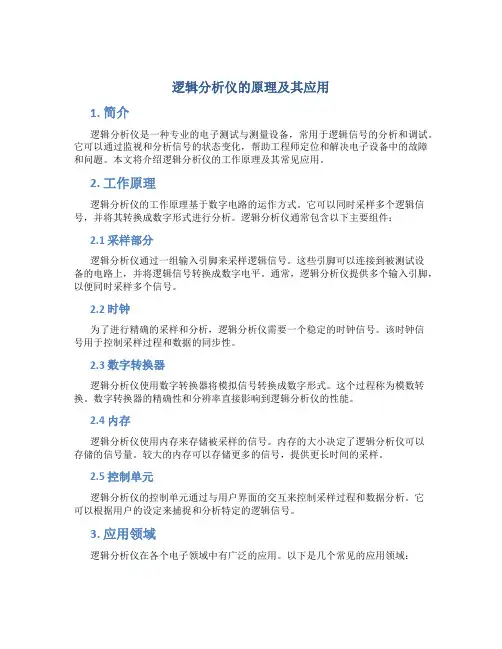

逻辑分析仪的原理及其应用

逻辑分析仪的原理及其应用

逻辑分析仪的原理及其应用1. 简介逻辑分析仪是一种专业的电子测试与测量设备,常用于逻辑信号的分析和调试。

它可以通过监视和分析信号的状态变化,帮助工程师定位和解决电子设备中的故障和问题。

本文将介绍逻辑分析仪的工作原理及其常见应用。

2. 工作原理逻辑分析仪的工作原理基于数字电路的运作方式。

它可以同时采样多个逻辑信号,并将其转换成数字形式进行分析。

逻辑分析仪通常包含以下主要组件:2.1 采样部分逻辑分析仪通过一组输入引脚来采样逻辑信号。

这些引脚可以连接到被测试设备的电路上,并将逻辑信号转换成数字电平。

通常,逻辑分析仪提供多个输入引脚,以便同时采样多个信号。

2.2 时钟为了进行精确的采样和分析,逻辑分析仪需要一个稳定的时钟信号。

该时钟信号用于控制采样过程和数据的同步性。

2.3 数字转换器逻辑分析仪使用数字转换器将模拟信号转换成数字形式。

这个过程称为模数转换。

数字转换器的精确性和分辨率直接影响到逻辑分析仪的性能。

2.4 内存逻辑分析仪使用内存来存储被采样的信号。

内存的大小决定了逻辑分析仪可以存储的信号量。

较大的内存可以存储更多的信号,提供更长时间的采样。

2.5 控制单元逻辑分析仪的控制单元通过与用户界面的交互来控制采样过程和数据分析。

它可以根据用户的设定来捕捉和分析特定的逻辑信号。

3. 应用领域逻辑分析仪在各个电子领域中有广泛的应用。

以下是几个常见的应用领域:3.1 数字电路设计与验证逻辑分析仪可以对数字电路进行快速和准确的验证。

它可以监测和分析不同信号路径上的时序关系,帮助工程师查找潜在的故障和设计错误。

3.2 嵌入式系统调试在嵌入式系统开发过程中,逻辑分析仪可以帮助工程师调试和分析系统中的逻辑问题。

它可以监视和分析各个部分之间的通信和数据传输,帮助工程师定位问题并进行修复。

3.3 协议分析逻辑分析仪可以用于协议分析,例如串行通信协议和总线协议。

它可以监视通信过程,捕捉和分析数据包的交互,并提供详细的时序和数据分析。

如何正确使用逻辑分析仪

如何正确使用逻辑分析仪

如何正确使用逻辑分析仪逻辑分析仪(Logic Analyzer),是一种常见的电子设备,用于对数字电路进行信号分析和故障诊断。

逻辑分析仪可以帮助工程师准确分析数字信号,找出潜在问题,并帮助修复电路故障。

本文将介绍如何正确使用逻辑分析仪,以帮助读者更好地应用这一工具。

一、选择适合的逻辑分析仪在使用逻辑分析仪之前,首先需要选择适合自己需求的设备。

逻辑分析仪有不同的通道数和采样率等参数,请根据实际需要选择相应的型号。

此外,还要考虑逻辑分析仪的软件兼容性以及使用的便捷性等因素。

二、准备测试电路在使用逻辑分析仪进行测试之前,需要准备好测试电路。

确保电路的连接正确无误,并根据需要给被测电路供电。

三、连接逻辑分析仪将逻辑分析仪与被测电路进行连接。

通常情况下,逻辑分析仪需要与被测电路的信号引脚相连。

使用合适的连接线,将逻辑分析仪的信号线与被测电路连接起来,确保连接牢固可靠。

四、设置逻辑分析仪参数在连接逻辑分析仪后,需要根据测试需求设置合适的参数。

逻辑分析仪通常会提供相应的软件,可以通过软件进行参数设置和数据分析。

根据被测电路的特点和测试目的,设置逻辑分析仪的采样率、采样深度、触发条件等参数。

五、进行信号采样设置好参数后,可以开始进行信号采样。

逻辑分析仪会根据设置的参数进行数据采集,采集到的信号可以用于进一步的分析和诊断。

在信号采样过程中,需要确保采样的时间范围覆盖了所需分析的信号波形。

六、分析和诊断信号采样完成后,可以通过逻辑分析仪提供的软件对采集到的信号进行分析和诊断。

逻辑分析仪通常会提供波形分析、时序分析等功能,可以帮助工程师快速找出问题所在。

通过触发功能,可以将采样波形与特定条件进行比较,从而找出异常信号。

七、故障排除与修复通过分析和诊断,可以确定问题所在并进行相应的修复。

根据分析结果,工程师可以对电路进行调整、更换故障组件等操作,以修复电路故障。

八、记录和总结在使用逻辑分析仪进行测试和分析的过程中,需要及时记录测试结果和分析过程。

逻辑分析仪的使用方法

逻辑分析仪的使用方法

逻辑分析仪的使用方法逻辑分析仪是一种用于捕获和分析数字信号的测试设备。

它可以有效帮助工程师们进行数字电路的故障排查、信号调试等工作。

下面将从逻辑分析仪的基本原理、连接方法、使用步骤等方面进行详细介绍。

一、逻辑分析仪的基本原理逻辑分析仪主要通过采集和分析电路中的数字信号来实现故障排查和信号调试的功能。

它可以同时显示多个信号的波形图,并通过对波形图的分析,帮助用户定位问题所在。

逻辑分析仪主要由两个部分组成:探头和主机。

探头负责连接待测电路,采集信号并将其转换成电压信号,然后传输给主机。

主机则负责接收并处理探头传输过来的信号,将其显示在屏幕上。

逻辑分析仪通常还配备一定的存储容量,可以将采集到的波形数据保存下来,方便后续分析。

二、逻辑分析仪的连接方法逻辑分析仪的连接方法主要包括信号接口连接和电源接口连接两部分。

1. 信号接口连接:通过探头将逻辑分析仪与待测电路进行连接。

通常,逻辑分析仪会提供一组探头,每个探头有多个引脚,用于接收待测电路的信号。

将探头的引脚与待测电路的信号引脚相连接,确保连接牢固可靠。

2. 电源接口连接:逻辑分析仪通常需要外部电源供电。

将逻辑分析仪的电源接口与电源连接,确保电源稳定,并符合逻辑分析仪的工作电压要求。

三、逻辑分析仪的使用步骤使用逻辑分析仪进行信号调试和故障排查时,一般按照以下步骤进行操作:1. 连接逻辑分析仪和待测电路:根据待测电路的信号引脚,选择逻辑分析仪的探头,并将其连接到待测电路。

确保连接可靠。

2. 设置逻辑分析仪的采样频率:逻辑分析仪需要设置合适的采样频率来捕获待测电路的数字信号。

一般来说,采样频率应该高于待测信号的最大频率,以确保准确捕获信号。

3. 设置逻辑分析仪的数据宽度:数据宽度指的是逻辑分析仪可以同时采样的信号位数。

根据待测电路的信号位数,设置逻辑分析仪的数据宽度。

4. 设置逻辑分析仪的触发条件:通过设置逻辑分析仪的触发条件,可以指定在何时开始采集信号。

触发条件可以根据待测信号的特征进行设置,比如特定信号的上升沿或下降沿。

逻辑分析仪使用方法

逻辑分析仪使用方法

逻辑分析仪使用方法逻辑分析仪是一种用来测量和分析数字信号的仪器,它可以帮助工程师和技术人员对数字电路进行故障诊断、信号分析和性能评估。

在本文中,我们将介绍逻辑分析仪的基本使用方法,以帮助用户更好地理解和操作这一设备。

1. 连接逻辑分析仪。

首先,将逻辑分析仪与待测电路进行连接。

通常情况下,逻辑分析仪会配备一根数据线,用户需要将其连接至待测电路的输入端。

另外,还需要将逻辑分析仪的地线连接至待测电路的接地端,以确保测量的准确性和稳定性。

2. 设置测量参数。

在连接完成后,用户需要设置逻辑分析仪的测量参数,包括采样率、触发条件、数据存储方式等。

采样率决定了逻辑分析仪对信号的采样频率,触发条件则决定了逻辑分析仪何时开始进行数据采集。

用户需要根据实际情况和需求进行适当的设置,以确保测量结果的准确性和完整性。

3. 启动测量。

设置完成后,用户可以启动逻辑分析仪进行测量。

在测量过程中,逻辑分析仪会实时采集待测电路的数字信号,并将其显示在设备的屏幕上。

用户可以通过屏幕上的波形图和数据表格来观察和分析信号的变化情况,以便进行故障诊断和性能评估。

4. 分析测量结果。

测量完成后,用户需要对采集到的数据进行分析。

逻辑分析仪通常会提供丰富的数据分析工具,包括波形显示、时序分析、协议解码等功能。

用户可以利用这些工具来深入分析信号的特性,找出潜在的问题和改进方案。

5. 结束测量。

最后,在测量结束后,用户需要及时断开逻辑分析仪与待测电路的连接,并对设备进行适当的存储和维护。

同时,也需要将测量结果进行保存和备份,以便日后的查阅和分析。

总结。

逻辑分析仪是一种非常重要的测试设备,它可以帮助用户对数字电路进行全面的分析和评估。

通过正确的连接、设置、启动、分析和结束测量等步骤,用户可以充分发挥逻辑分析仪的功能,提高工作效率和测试准确性。

希望本文所述的逻辑分析仪使用方法能够对用户有所帮助,谢谢!以上就是逻辑分析仪使用方法的全部内容,希望对您有所帮助。

逻辑分析仪在数据采集系统开发中的应用

逻辑分析仪在数据采集系统开发中的应用
步骤 如 下 :
例 ,讲述 如何通过逻辑 分析 仪结合 A/ D转换分 析插件对
数 据采集 系统 中的模拟 量 与数字量 相互转 换部 分进行调
试 ,以降低调试难 度 ,缩短 产品开发时 间。
2 / .A O转换分析插件
() 1、把DAC 82 0 3 的数字量输入引脚DI ~DI依次接 O 7 到逻辑分析仪的P ODB ~P 0 ODB ,控制时钟信号连接 到 7 PODB8 并命名总线和信号 的名称 ,然后连接逻辑分析仪 , 地线GN D。总线/ 信号 的设 置如图2 所示。 () 2 、设置A/ D插件 ,注 意A/ 插 件默认En b e使 D a l(
A/ 输 出 :选择A/ 转换 的数据输 出总线 ,在下 D D
拉框 中可供选择 的有用户在逻辑分析 仪中的总线/ 信号设
并把D C K设为高 电平有效 , A— L 具体如 图3 所示 。 ( )、由F 3 PGA产生幅 度调制信号所需 的数字量和
控制时钟 ,并输 出NDA C 8 2 0 3 ,单击 逻辑 分析仪的启动
能) a w a s 为 l y, 根 据 芯 片具 体 的 工作 方式 ,分 别 _ 4 『 f - : 赫 fff r 群 == : 可选择在 某信 号 图2逻辑分析仪总线/ 信号设置
图1 D A/ 转换分析插件界面
逻辑 分析 仪软件 的A/ D转换 分析插件 通过分 析模拟 量 与数字 量相互 转换过 程 中的数字量 的值 ,得 到对应 的 模拟 值 ,根据 这 些模 拟值 用光
逻辑分析仪——从Z.ll f ̄ 精通讲座 (1 - 2)
逻辑分析仪在数据采集系统开发中的应用
,方便用 户标 识分析
后的虚拟总线 。

Saleae逻辑分析仪应用手册

Saleae逻辑分析仪应用手册

Saleae逻辑分析仪应用手册本教程通过图文并茂的方式来讲解,Saleae的用途和实际应用方法一、什么是逻辑分析仪:逻辑分析仪是一种类似于示波器的波形测试设备,它通过采集指定的信号,并通过图形或者数据统计化的方式展示给开发人员,开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。

逻辑分析仪是设计中不可缺少的设备,通过它,可以迅速定位错误,发现并解决问题,达到事半功倍的效果,尤其在分析时序,比如 1wire、I2C、UART、SPI、CAN等数据的时候,应用逻辑分析仪解决问题非常快速。

以下是一个 Saleae分析一个 UART通信时序和一个 IIC时序的典型例子:从图中我们可以清晰的看到, UART通信在波特率 9600下面,清晰的显示出十六进制数字 0xA9,而下边的 IIC信号一个读数据的时序过程,通道 1是 SDA,通道 2是 SCL,在 1通道中清楚的显示出来,绿点表示起始位,红点表示结束位,第一个是往 0x90这个器件地址写数据 (w是 write的意思 ),第二个表示要读取的地址是 0x40,第三个数据是重新发送器件地址并且是读数据,第 4个字节即读到的数据 0xA9。

是不是感觉非常方便快捷呢。

二、软件安装以及软件基本应用首先安装 logic software,软件在光盘里有配套,同时也可以到官方网站下载,下载地址是: /downloads。

这里有各种系统版本支持,请下载你所需要的系统支持版本:下载完后,直接双击安装。

安装完后,会在桌面出现一个快捷方式:双击快捷方式,进入后,会出现以下界面:这个逻辑分析仪软件在没有插入硬件的时候,最上边显示的是 Disconnected,可以进行模拟运行 (start simulation),用鼠标点一下后会出现一个模拟的波形,如果你提前设置协议的话 (如何设置协议,后边会讲),他还会产生符合你协议的波形呢 ~!当然,非真实测到的波形,可以让你提前体验一下,点鼠标左键放大波形,右键缩小波形,滚动鼠标滑轮也可以放大和缩小波形,没有使用硬件之前可以提前体验一下。

为何要用逻辑分析仪?

为何要用逻辑分析仪?

为何要用逻辑分析仪?1.1 逻辑分析仪与示波器的区别相比示波器,逻辑分析仪与其有着本质上的区别,示波器是用来测量模拟信号的,用来观测信号的质量,而逻辑分析仪是用来测量分析数字信号的高低电平时序时间。

示波器把电信号变换波形,利用示波器能观察各种不同信号幅度随时间变化,还可以用它测试各种不同的电量,如电压、电流、频率、相位差、调幅度等等。

逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器,通常只显示两个电压(逻辑1和0),最主要作用在于时序判定。

逻辑分析仪的应用更偏向于数字电路的时序逻辑分析,并不关注信号本身的波形结构;而示波器虽能测量整个信号的波形,从中分析出信号的异常和干扰,但无法长时间、多通道记录信号的时序逻辑,在分析时序逻辑方面能力较弱。

也就是说,逻辑分析仪只能观察信号的高低电平,而示波器能观察到信号的具体电压大小。

1.2 逻辑分析仪的优势1. 通道数目多逻辑分析仪的通道数明显比示波器多,市面上的示波器一般为单通道、二通道、四通道的示波器,如果要进行四通道以上的,就要进行两台机器联合测试,而逻辑分析仪常见的有八通道、十六通道、32通道甚至达到更多,可以同时测量多个信号的运行状态,尤其是对并行数据,只有通道数足够多才能满则测量要求,把所有通道测量分析出来。

2. 具有长时间不间断记录功能以致远电子的LA2832A为例,如所示,存储容量高达1G,能支持低速协议超长时间记录,并将数据实时传回到PC端进行存储,不受设备存储容量限制。

图错误!文档中没有指定样式的文字。

.1 LA2832A逻辑分析仪3. 存储深度大存储深度最高达256Mpts/通道,配合内置无损压缩算法,保证最高采样率下不占用额外带宽,实现高保真数据采样。

实测50MHz的高速SPI Flash传输数据包,采集时间长达4.41s,再也不会受限于存储深度而不能捕获全部兴趣波形。

分析数据包时,若存储深度不够,则只能分开几次记录,中间存在死区,如果存储深度足够大就可以一次性记录分析。

什么是逻辑分析仪?它的作用是什么?

什么是逻辑分析仪?它的作用是什么?

什么是逻辑分析仪?它的作用是什么?规律分析仪是一种类似于的波形测试设备,它可以监测硬件工作时的规律电平(高或低),并加以存储,用图形的方式直观地表达出来,便于用户检测,分析电路设计(硬件设计和软件设计) 中的错误,规律分析仪是设计中不行缺少的设备,通过它,可以快速地定位错误,解决问题,达到事半功倍的效果。

规律分析仪是利用时钟从测试设备上采集和显示数字信号的仪器,最主要作用在于时序判定。

因为规律分析仪不像示波器那样有许多等级,通常只显示两个电压(规律1和0),因此设定了参考电压后,规律分析仪将被测信号通过举行判定,高于参考电压者为High,低于参考电压者为Low,在High与Low之间形成数字波形。

例如:一个待测信号用法200MHz采样率的规律分析仪,当参考电压设定为1.5V时,在测量时规律分析仪就会平均每5ns实行一个点,超过1.5V者为High(规律1),低于1.5V者为Low(规律0),而后的规律1和0可衔接成一个容易波形,工程师便可在此延续波形中找出异样错误(bug)之处。

整体而言,规律分析仪测量被测信号时,并不会显示出电压值,只是High跟Low的差别;假如要测量电压就一定需要用法示波器。

除了电压值的显示不同外,规律分析仪与示波器的另一个差别在于通道数量。

普通的示波器惟独2个通道或4个通道,而规律分析仪可以拥有从16个通道、32个通道、64个通道和上百个通道数不等,因此规律分析仪具备同时举行多通道测试的优势。

按照硬件设备设计上的差异,目前市面上规律分析仪大致上可分为自立式(或单机型)规律分析仪和需结合电脑的PC-based卡式虚拟规律分析仪。

自立式规律分析仪是将全部的测试软件、运算管理元件以及整合在一台仪器之中;卡式虚拟规律分析仪则需要搭配电脑一起用法,显示屏也与主机分开。

就整体规格而言,自立式规律分析仪已进展到相当高标准的产品,例如采样率可达8GHz、通道数可扩充到300个通道以上,存储深度相对第1页共2页。

逻辑分析仪的应用领域

逻辑分析仪的应用领域

第1章逻辑分析仪应用领域逻辑分析仪是分析数字系统逻辑关系的仪器。

逻辑分析仪是属于数据域测试[2]仪器中的一种总线分析仪,即以总线(多线)概念为基础,同时对多条数据线上的数据流进行观察和测试的仪器,这种仪器对复杂的数字系统的测试和分析十分有效。

逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器,最主要作用在于时序判定。

由于逻辑分析仪不像示波器那样有许多电压等级,通常只显示两个电压(逻辑1和0),因此设定了参考电压后,逻辑分析仪将被测信号通过比较器进行判定,高于参考电压者为High,低于参考电压者为Low,在High与Low之间形成数字波形。

逻辑分析仪与示波器相同,是通过采集指定的信号,并通过图形化的方式展示给开发人员,开发人员根据这些图形化信号按照协议分析出是否出错。

尽管图形化的显示已经给开发人员带来不少的方便,但是人工将一串串信号分析出来不仅麻烦而且极易出错。

在这个科技高速发展的社会,一切都在追求高效率。

自动化、智能化已经成为协议分析的发展方向。

在这个思想的指引下各种测试仪器的协议分析功能出现并发展起来。

大多数开发人员通过逻辑分析仪等测试工具的协议分析功能可以很轻松的发现错误、调试硬件、加快开发进度,为高速度、高质量完成工程提供保障。

1.1协议解码关于这个问题广州致远电子有限公司的开发人员提出了一个全新的回答:协议分析是在某个应用领域充分利用逻辑分析仪资源的统一体。

逻辑分析仪无论采样频率,存储空间,触发深度等资源都是有限的,我们只有充分组合协议相关的组件才能发挥其最大的效用。

协议解码是协议分析的基础,只有解码正确的协议分析才能够被别人接受,只有正确的解码才能提供更多的错误信息。

协议触发能够充分利用有限的触发深度和存储空间,同时提供更多更可靠的触发,为快速发现和定位错误提供了一种高效的工具。

错误识别是逻辑分析仪的主要作用,它建立在协议解码和协议触发之上的,只有协议触发功能强大才能采集到错误,只有协议解码正确才能发现错误。

逻辑分析仪应用从入门到精通(02)-逻辑分析仪的触发

逻辑分析仪应用从入门到精通(02)-逻辑分析仪的触发

逻辑分析仪─从入门到精通讲座(2) 逻辑分析仪的触发1.引言逻辑分析仪主要是用于定位系统运行出错时的特定波形数据,通过观察该波形数据来推断该系统出错的原因,从而有针对性地找出解决该错误的方案。

运用逻辑分析仪定位出错波形数据的方法主要有两种方式,一种是通过抓取运行过程中大量的数据,然后在这些数据中通过其他方法来查找出错误点的位置,该方法费时费力,而且受制于逻辑分析仪存储容量,并不一定每次都可以捕捉到目标波形数据;另一种是通过触发的方式在特定波形数据到来时开始捕捉数据,从而精准地定位目标波形数据。

触发的概念最初出现在模拟示波器上,示波器在设置的特定波形的信号到来时停止采集,并将波形绘制在屏幕上。

逻辑分析仪用于分析数字系统时沿用了该概念。

数字系统在运行过程中,大多数情况下数据是连续不断的,逻辑分析仪要显示观测的数据必需被存储下来,而逻辑分析仪的储存深度毕竟有限,这相当于在传输带上抽取一定的数据,抽取的数据量取决于逻辑分析仪的存储深度。

通过触发的方式,在特定波形数据信号产生的条件下,观测与其相关的信号在该条件产生的前或(和)后时刻的状态。

直观表现就是触发位置的设置。

如果触发位置设置为跟踪触发开始,则存储器在触发事件发生时开始储存采集到的数据,直到存储器满;如果选择跟踪触发结束,则触发事件发生前存储器一直存储采集到的连续数据,直到触发时停止存储,当存储器满而触发事件尚未发生时新数据将自动覆盖最早存储的数据。

2.触发分类触发方式主要分为以下几大类:●边沿触发●定时触发●码型触发●协议触发●综合触发●立即触发其中边沿触发、定时触发、码型触发以及立即触发属于简单触发的范畴,协议触发和综合触发属于复杂触发的范畴。

(1) 边沿触发 边沿触发是由通道上的电平前后时刻出现某一跳变引起的触发,主要有上升沿触发、下降沿触发、边沿(上升沿或下降沿)触发等。

对电平信号的跳变(不管是由低到高还是由高到低)事件进行触发称为边沿触发。

逻辑分析仪LA1032

逻辑分析仪LA1032

逻辑分析仪LA1032逻辑分析仪是一种用于捕获和分析数字信号的测试仪器。

通常用于检查和分析电路板、处理器、控制单元、嵌入式系统中的数据流和通信协议等。

LA1032简介LA1032是一款由 Logic Analyser 开发的逻辑分析仪,具有高速采样率和可编程的通道数量。

它采用USB接口进行连接,并提供了很多有用的软件工具,使得逻辑分析仪成为一种快速、便捷的数字信号分析方案。

逻辑分析仪可用于以下领域:•数据通信协议分析•双向总线分析(例如I2C、SPI和UART等)•嵌入式系统软件调试•处理器和存储器接口分析•电源系统分析LA1032的特点1.高速采样率LA1032具有高达500 MHz的采样速率,使其能够捕获复杂的数字信号,并提供有关设备吞吐量的更多信息。

2.大量可编程通道LA1032支持8~64个通道,可根据需要灵活添加。

每个通道可以单独编程以满足不同类型的电气信号。

B接口LA1032采用USB接口,无需安装任何驱动程序即可轻松连接至计算机。

同时它也支持USB电源,使其更加便携。

4.易于使用的软件LA1032提供了易于使用的软件,使得数字信号捕获和分析过程更加轻松。

软件包括:•捕获和分析工具•协议分析器•SPI模拟器•引脚分配器5.大容量缓冲区LA1032具有大容量缓冲区,支持捕获连续的数据流。

该特性非常适用于长时间的数据收集和分析过程。

LA1032的应用举例数据通信协议分析LA1032可用于数据通信协议的分析,例如I2C、SPI、UART等。

用户可使用逻辑分析仪来检测通信中可能发生的故障,并以此调整系统以更好地满足应用需求。

嵌入式系统调试由于LA1032具有高速采样率和可编程通道数量,它也可用于嵌入式系统调试。

逻辑分析仪可帮助用户确定应用程序中的错误或问题,以便更好地优化系统。

设备接口分析LA1032还可用于处理器和存储器接口分析。

通过捕获接口数据并使用逻辑分析工具,用户可以快速检测设备的性能问题和接口故障,并找到相应的解决方案。

逻辑分析仪采样原理及应用

逻辑分析仪采样原理及应用
1
广州致远电子股份有限公司
逻辑分析信号活动“相当于其他信号”“何时”发生; 定时分析仪侧重于查看各个信号之间的时序关系,而不是与被测设备中控制执行的
信号之间的时序关系; 这就是为什么定时分析仪可以对与被测设备时钟信号“不同步”或异步的数据进行
采样。
4. 状态采样原理及应用
逻辑分析仪不像示波器那样可以细腻的显示原始波形的所有特点,通常只显示两个电 压,逻辑 1 和 0。所以设定好参考电压后,逻辑分析仪将被测信号与参考电平通过比较器进 行比较判定,高于参考电平者为高电平,低于参考电平者为低电平,依次原理来还原信号波 形。这就是逻辑分析仪基本的采样原理。图 1 是逻辑分析仪的采样原理示意图。
采样。
例如,对于微处理器,数据和时钟可能同时出现在信号线上。想要采集正确的数据,逻 辑分析仪必须对数据采样加以限制,使之只在所需数据有效并出现在信号线上时才进行。为 此,它会从相同的信号线上采集数据样本,但使用来自被测设备的不同采样时钟。
致远电子逻辑分析仪——一台让你专注测量的深存储逻辑分析仪。资料广州致远电子股份有限公司
逻辑分析仪采样原理及应用
逻辑分析仪采样原理及应用
1. 逻辑分析仪简介
逻辑分析仪是分析数字系统逻辑关系的仪器。逻辑分析仪是属于数据域测试仪器中的一 种总线分析仪,利用时钟从测试设备上采集和显示数字信号,最主要作用在于时序判定,这 种仪器对复杂的数字系统的测试和分析十分有效。
2. 逻辑分析仪采样原理简介
©2016 Guangzhou ZHIYUAN Electronics Stock Co., Ltd. 文章源自 ZLG 致远电子,转载或引用请注明出处
2
图 1 逻辑分析仪采样原理示意图
逻辑分析仪有两种采样方式,分别是定时采样和状态采样。大多数逻辑分析仪都包含两 种分析功能,定时分析和状态分析。两种采样方式分别对应着两种分析功能,定时采样用于 定时分析、状态采样用于状态分析。

逻辑分析仪在芯片互联的应用

逻辑分析仪在芯片互联的应用
— — — — — — —
的要求 。在 图 2 中Ts 为W E RD信号 /
2 .接 口分析 比较 流行 的并行 总线扩展 模式有
对 地 址 总 线 的 建 立 时 间 ,地 址 总 线要
在 W / E RD信号激 活之前的Ts 间保 时
C }—— ——
-—
--・・-

-—--一
ItlB s ne u 模式 ̄ Moooa B s I t rl u 模式 , l
证 数据 的稳 定 ,不然 写 / 的地 址 不 读
— — — — — —
wE
} b
- RD— — —— —
LP 21 C2 4
略Pl S82
这两种最大的区别是Mo o o a t r l BU 能确定 。Th S 为数据 总线对W E RD / 信
如 图2 所示 。
(0 p 分 辨 率 ) ,完 成 可 以 满 足 建 立 20 s 时 间Ts[ 持 时 间T 的 测 量 。 fI 保 h
3 案例分享 .
口扩 展的方式 中 ,使 用并行数 据总线
与功能芯 片或 模块 进行通信是M CU/ CPU外 围功能扩展的过程 中最常用 的

W W W .
. s ’ e1 J 一 熏a.f ■ . 专栏 m电( bor eI o子 ; o e
逻 分 仪 — 入 到 通 座3 辑 析 — 从 门 精 讲 () 0
逻辑分析仪在芯片互联的应用
1引亩 . Bs u 典型的1 位接 I扩展如图1 6 : I 所示 。 储定时采样 最高采样达到 1 GHZ(nS i
尽管现在 的MCU/ห้องสมุดไป่ตู้U集成度 已 CP
经很 高 ,但在 数字 电路 系统开 发 中, 通常我们还会对MCU/C U的进行扩 P 展 ,如增 ̄ US \ H B 以太网\ D LC 驱动显 示接 口等 多种 方式 的扩展 。在 各种接

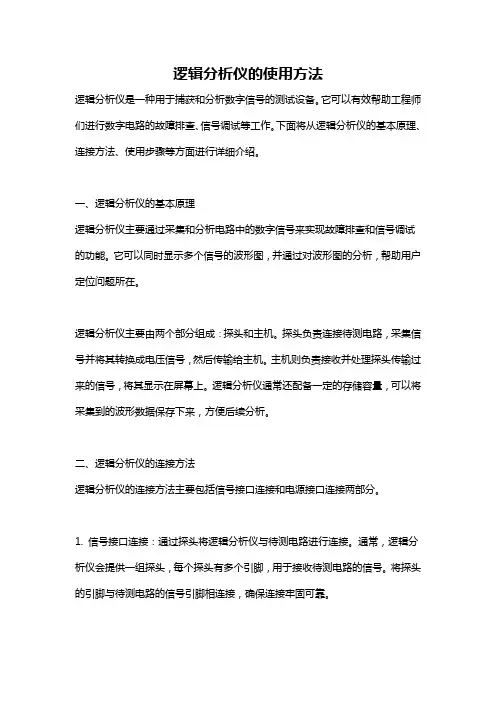

逻辑分析仪使用方法

逻辑分析仪使用方法

逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析数字电路的仪器,它可以帮助工程师们快速、准确地分析电路中的信号和波形。

在使用逻辑分析仪时,需要注意一些使用方法和技巧,以确保测试的准确性和高效性。

首先,使用逻辑分析仪之前,需要对其进行正确的连接。

通常情况下,逻辑分析仪需要连接到被测试电路的信号引脚上。

在连接的过程中,需要确保连接的稳固可靠,避免因连接不良而导致测试结果不准确的情况发生。

接着,对于要测试的电路,需要提前进行必要的准备工作。

这包括清晰地了解被测试电路的工作原理和信号波形特点,以便在测试过程中能够准确地捕获和分析所需的信号波形。

在进行测试之前,需要对逻辑分析仪进行合适的设置。

这包括设置采样率、触发条件、触发电平等参数,以确保逻辑分析仪能够准确地捕获被测试电路中的信号波形,并在需要时能够触发捕获所需的波形。

在进行测试时,需要注意逻辑分析仪的触发设置。

触发设置的合理性将直接影响到测试结果的准确性。

通过合理设置触发条件和触发电平,可以确保逻辑分析仪在测试过程中能够准确地捕获所需的信号波形,并进行有效的分析。

在捕获到信号波形后,需要对其进行分析和处理。

逻辑分析仪通常会提供丰富的波形分析功能,如时序分析、状态分析、协议分析等。

通过这些分析功能,可以更深入地了解被测试电路的工作状态和信号特点,从而为后续的电路设计和故障排查提供有力的支持。

最后,在使用完逻辑分析仪后,需要对其进行及时的清理和维护。

逻辑分析仪通常会有一些精密的测试仪器和探头,需要注意保护,避免受到损坏。

同时,定期对逻辑分析仪进行维护保养,可以延长其使用寿命,并保证测试结果的准确性。

总的来说,逻辑分析仪是一种重要的测试工具,能够帮助工程师们快速、准确地分析数字电路中的信号和波形。

正确的使用方法和技巧将有助于提高测试的准确性和高效性,为电路设计和故障排查提供有力的支持。

希望本文所述的逻辑分析仪使用方法能够对大家有所帮助。

什么是逻辑分析仪?它的作用是什么?

什么是逻辑分析仪?它的作用是什么?

什么是逻辑分析仪?它的作用是什么?逻辑分析仪是一种类似于示波器的波形测试设备,它可以监测硬件电路工作时的逻辑电平(高或低),并加以存储,用图形的方式直观地表达出来,便于用户检测,分析电路设计(硬件设计和软件设计) 中的错误,逻辑分析仪是设计中不可缺少的设备,通过它,可以迅速地定位错误,解决问题,达到事半功倍的效果。

逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器,最主要作用在于时序判定。

由于逻辑分析仪不像示波器那样有许多电压等级,通常只显示两个电压(逻辑1 和0),因此设定了参考电压后,逻辑分析仪将被测信号通过比较器进行判定,高于参考电压者为High,低于参考电压者为Low,在High 与Low 之间形成数字波形。

例如:一个待测信号使用200MHz 采样率的逻辑分析仪,当参考电压设定为1.5V 时,在测量时逻辑分析仪就会平均每5ns 采取一个点,超过1.5V 者为High(逻辑1),低于1.5V 者为Low(逻辑0),而后的逻辑1 和0 可连接成一个简单波形,工程师便可在此连续波形中找出异常错误(bug)之处。

整体而言,逻辑分析仪测量被测信号时,并不会显示出电压值,只是High 跟Low 的差别;如果要测量电压就一定需要使用示波器。

除了电压值的显示不同外,逻辑分析仪与示波器的另一个差别在于通道数量。

一般的示波器只有2 个通道或4 个通道,而逻辑分析仪可以拥有从16 个通道、32 个通道、64 个通道和上百个通道数不等,因此逻辑分析仪具备同时进行多通道测试的优势。

根据硬件设备设计上的差异,目前市面上逻辑分析仪大致上可分为独立式(或单机型)逻辑分析仪和需结合电脑的PC-based 卡式虚拟逻辑分析仪。

独立式逻辑分析仪是将所有的测试软件、运算管理元件以及整合在一台仪器之中;卡式虚拟逻辑分析仪则需要搭配电脑一起使用,显示屏也与主机分开。

就整体规格而言,独立式逻辑分析仪已发展到相当高标准的产品,例如。

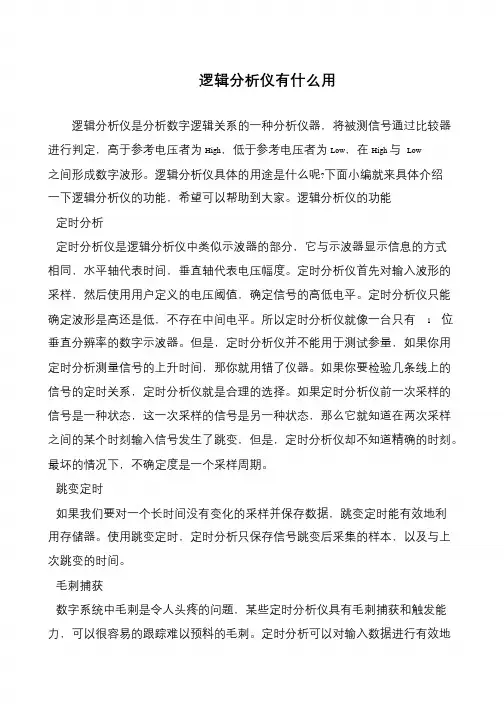

逻辑分析仪的作用是怎样的呢

逻辑分析仪的作用是怎样的呢

逻辑分析仪的作用是怎样的呢逻辑分析仪是一种电子测试仪器,它可以用来检测数字电路的运行状态,以帮助工程师进行电路优化和故障排除。

逻辑分析仪在现代数字电路设计和测试中起着至关重要的作用。

在本文中,我们将讨论逻辑分析仪的主要作用和优势。

逻辑分析仪的主要作用逻辑分析仪的主要作用是捕获和分析数字信号。

逻辑分析仪通过收集数字信号并分析其模式和时间关系来帮助工程师识别和解决电路中的问题。

逻辑分析仪可以在短时间内检测出数字电路中的故障,并快速识别哪个组件或信号线路需要被更改或替换。

逻辑分析仪一般由探头、信号捕获器、处理器和用户接口组成。

当信号通过探头进入信号捕获器时,逻辑分析仪将数字信号转换成计算机可读的信号,并将其传输到处理器进行分析。

用户可以通过逻辑分析仪的用户接口来查看分析结果和操作逻辑分析仪的设置。

逻辑分析仪广泛应用于数字电路的设计和测试,它可以帮助工程师发现数字系统中的故障或问题,以及评估数字系统的性能。

具体应用包括但不限于以下领域:1. 数字电路设计逻辑分析仪可以帮助数字电路设计师验证电路的正确性、验证时序和评估电路的性能。

逻辑分析仪可以捕获和分析电路中的信号,以验证电路的行为并确保其满足设计规范。

如果设计规范未得到满足,则工程师可以通过分析逻辑分析仪收集的信号来找到和解决问题。

2. 故障排除当数字电路出现故障时,逻辑分析仪可以帮助工程师快速定位问题所在的模块或信号。

逻辑分析仪可以捕获故障发生时的信号,并分析信号以找出哪个模块或信号出现了问题。

这样,工程师就可以快速解决问题,减少生产停机时间和成本损失。

3. 性能评估逻辑分析仪可以捕获和分析电路中的信号,以帮助工程师评估数字系统的性能。

逻辑分析仪可以分析电路中的信号传输时间和逻辑序列,以及识别出潜在的性能瓶颈。

这些信息对数字电路的优化和性能提升非常重要。

逻辑分析仪的优势逻辑分析仪相比传统测量仪器具有以下优点:1. 快速逻辑分析仪可以实时捕获和分析信号,并快速确定电路的行为和性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第1章逻辑分析仪的应用
逻辑分析仪是分析数字系统逻辑关系的仪器。

逻辑分析仪是属于数据域测试仪器中的一种总线分析仪,即以总线(多线)概念为基础,同时对多条数据线上的数据流进行观察和测试的仪器,这种仪器对复杂的数字系统的测试和分析十分有效。

逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器,最主要作用在于时序判定。

一、逻辑分析仪的应用场合
通常在电子仪器行业,我们在以下情况下需要使用逻辑分析仪:
●调试并检验数字系统的运行;
●同时跟踪并使多个数字信号相关联;
●检验并分析总线中违反时限的操作以及瞬变状态;
●跟踪嵌入软件的执行情况。

二、逻辑分析仪的使用步骤
使用逻辑分析仪与数字信号相连、捕获数字信号并进行分析,一般有以下4个步骤:
●用逻辑探头与被测系统(DUT)相连;
●设置时钟模式和触发条件;
●捕获被测信号;
●分析与显示捕获的数据。

三、逻辑探头
在使用逻辑分析仪测试中,首先选择合适的逻辑探头与被测系统(DUT)相连,探头利用内部比较器将输入电压与门限电压相比较,确定信号的逻辑状态(1或0)。

门限值由用户设定,范围由逻辑分析仪本身决定,常用的逻辑电平为TTL电平、CMOS电平、ECL电平等等。

逻辑分析仪的探头有各种各样的形状、大小,用户可以根据自己的需要,选择合适的探头夹具。

常用的探头有用于点到点故障查找的“夹子状”,有用在电路板上专用的连接器高密度、多通道型探头。

逻辑探头应能够捕获高质量的信号,并且对被测系统的影响最小。

另外,逻辑分析仪的探头应能提供高质量信号并传递给逻辑分析仪,并且对被测系统造成的负载最小,而且要适合与电路板及设备以多种方式连接。

四、设置时钟模式和触发条件
在逻辑分析仪与被测系统连接好之后,需要设置时钟模式与触发条件。

逻辑分析仪的数据捕获方式不同于示波器,它有两种捕获方式,分别是异步捕获,获取信号的时间信息和同步捕获,用于获取被测系统的状态信息。

其中异步分析更类似于示波器的数据捕获方式,其中采样率、波形捕获率等概念都与示波器的相关概念类似。

1.异步捕获模式
在这个模式中,逻辑分析仪用内部时钟进行数据采样,采样速度越快,测试分辨率越高。

采样速率对于异步定时分析非常重要,例如,当采样间隔为2ns时,即每隔2ns捕获新的数据存入存储器中,在采样时钟到来之后改变的数据不会被捕获,直到下一个采样时钟到来,由于无法确定2ns中不会被捕获的数据,直到下一个采样时钟到来,由于无法确定2ns中数据是否发生变化,所以最终分辨率是2ns。

这种异步捕获模式常用在目标设备与分析仪捕获的数据之间没有固定的时间关系,而且被测系统的信号间的时间关系为主要考虑因素时,通常使用这种捕获模式。

2.同步捕获模式
同步捕获模式是用一个源自被测系统的信号做采样时钟信号,这种模式中用于为捕获确定时间的信号,可以是系统时钟、总线控制信号或一个引发被测系统改变状态的信号。

逻辑分析仪在外部时钟信号的边缘采样,采到的数据代表逻辑信号稳定时被测电路所处的状态。

对于引入的时钟信号是有限制的,一般要小于某一固定频率,这一频率被称为逻辑分析仪的最大状态速率,有的厂家称之为逻辑分析仪的带宽。

在这种模式下,不考虑两个时钟事件之间的状态。

3.设置触发方式
触发方式的区别是逻辑分析仪与示波器的另一项重要区别。

示波器同样配有触发器,但对于多通道的二进制信号而言,示波器的触发功能受限。

相反,逻辑分析仪中可以对各种逻辑条件进行触发。

触发的目的在于为逻辑分析仪设定什么时候开始捕获数据、捕获哪些数据,使逻辑分析仪跟踪被测电路的逻辑状态,并在被测系统中用户定义的事件处触发。

不同厂家的逻辑分析仪有着各种的不同的触发条件的设定,可以分为两大类:对单一通道的触发条件的设定;通道间触发条件的设计。

单一通道的触发类似于示波器的触发。

例如,高/低电平触发,上升沿/下降沿触发,脉冲宽度触发器等触发方式;而通道间的逻辑触发对于逻辑分析仪而言更为重要,因为逻辑分析仪主要用来观察通道间的逻辑关系以及逻辑状态。

通道间的逻辑触发也可分为两大类:一类为单纯为每一通道设置触发条件,例如,当1、2通道为高电平,3、4通道为低电平,5通道为上升沿时触发;另一类称为码型触发或事件触发,例如,8根信号线可以看成8bit的码型(事件),这8bit可以用十六进制或二进制表示,设置值为0A(十六进制)时触发,即为码型触发。

五、捕获测试数据
逻辑分析仪探头、触发器和时钟系统均用于为实时捕获存储器传递数据。

该存储器是测量仪的中心——不仅是来自被测系统的所有采样数据的最终目的地,也是测量仪进行分析和显示的数据源。

选择逻辑分析仪时,通道数和存储深度是非常重要的指标,为了决定逻辑分析仪的通道数和存储深度,首先确定要对多少信号进行捕获与分析?逻辑分析仪的通道数应与需捕获的信号数相对应。

数字系统总线具有各自不同的宽度,通道数一般为总线宽度的3-4倍(数据线+地址线+控制线+时钟)。

例如,对一个8位的数字系统进行测试,32通道的逻辑分析仪比较合适,要确保考虑到需同时捕获的所有信号的总线。

其次,确定捕获操作将持续多长时间?这一步决定逻辑分析仪的存储深度,例如,采样间隔为1ns时,存储1s,存储深度为1M。

存储深度越长,发现错误的几率越大。

六、分析与显示捕获的数据
存储于实时捕获存储器中的数据可用于各种显示和分析模式。

一旦数据在系统中存储,它就能够以各种不同的格式查看,如时间波形,与二进制代码等。

对于大多数的测试需要,用户都比较习惯于使用总线形式显示捕获的数据,而且,一般的逻辑分析仪可以同时观察几组并行总线,并观察他们之间的数据关系,了解逻辑代码的真正用意。

在使用逻辑分析仪观察并行总线时,一般都会先观察同步状态数据,如果状态数据存在问题,在观察异步时钟数据,寻找问题所在。
