主电路电气原理图主控制板电器原理图逆变触发电路图脉冲及时序

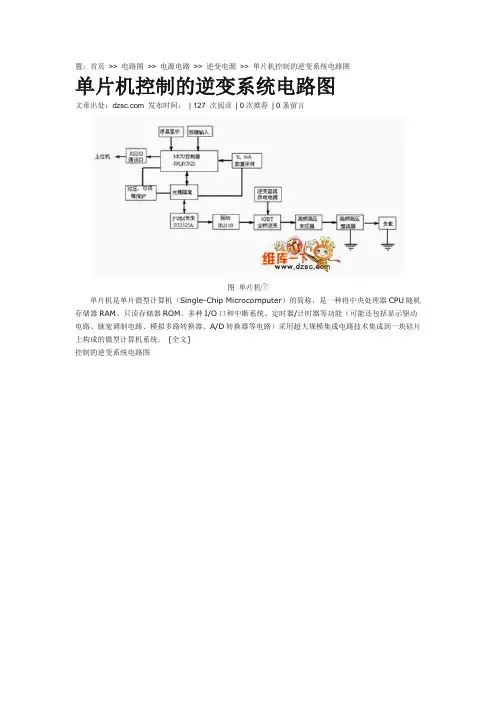

单片机控制的逆变系统电路图
置：首页>> 电路图>> 电源电路>> 逆变电源>> 单片机控制的逆变系统电路图
单片机控制的逆变系统电路图
文章出处： 发布时间：| 127 次阅读| 0次推荐| 0条留言
图单片机
单片机是单片微型计算机（Single-Chip Microcomputer）的简称，是一种将中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）采用超大规模集成电路技术集成到一块硅片上构成的微型计算机系统。
[全文]
控制的逆变系统电路图。
逆变电焊机原理图的讲解
电路板见图11。所用元器件可参考图12。逆变器用的变压器采用次级为12V、电流为10A、初级电压为220V的成品电源变压器。P沟道MOS场效应管（2SJ471）最大漏极电流为30A，在场效应管导通时，漏-源极间电阻为25毫欧。此时如果通过10A电流时会有2.5W的功率消耗。N沟道MOS场效应管（2SK2956）最大漏极电流为50A，场效应管导通时，漏-源极间电阻为7毫欧，此时如果通过10A电流时消耗的功率为0.7W。由此我们也可知在同样的工作电流情况下，2SJ471的发热量约为2SK2956的4倍。所以在考虑散热器时应注意这点。图13展示本文介绍的逆变器场效应管在散热器（100mm×100mm×17mm）上的位置分布和接法。尽管场效应管工作于开关状态时发热量不会很大，出于安全考虑这里选用的散热器稍偏大。
主电路电气原理图
主控制板电器原理图：
逆变触发电路图：
脉冲及时序板原理图：
本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
下面简述一下用C-MOS场效应管（增强型MOS场效应管）组成的应用电路的工作过程（见图9）。电路将一个增强型P沟道MOS场效应管和一个增强型N沟道MOS场效应管组合在一起使用。当输入端为低电平时，P沟道MOS场效应管导通，输出端与电源正极接通。当输入端为高电平时，N沟道MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管总是在相反的状态下工作，其相位输入端和输出端相反。通过这种工作方式我们可以获得较大的电流输出。同时由于漏电流的影响，使得栅压在还没有到0V，通常在栅极电压小于1到2V时，MOS场效应管既被关断。不同场效应管其关断电压略有不同。也正因为如此，使得该电路不会因为两管同时导通而造成电源短路。
逆变器电路原理图
逆变器电路原理图逆变器是一种将直流电转换为交流电的电子器件，广泛应用于太阳能发电系统、风能发电系统、电动汽车和UPS等领域。
逆变器电路原理图是设计和制造逆变器的重要参考资料，它展示了逆变器内部电路的连接和工作原理，对于工程师和技术人员来说具有重要的参考价值。
逆变器电路原理图通常由多个部分组成，包括整流器、滤波器、逆变器、控制电路等。
首先，整流器部分将输入的直流电源转换为平稳的直流电压，然后经过滤波器进行滤波处理，去除电压中的杂波和谐波，使输出的直流电压更加稳定。
接下来，经过逆变器部分的处理，直流电压被转换为交流电压，输出到负载端使用。
控制电路则对整个逆变器系统进行监控和控制，确保逆变器的稳定运行和保护系统的安全。
在逆变器电路原理图中，不同的部分通过线路连接起来，形成一个完整的电路系统。
各个元件的选型和连接方式都对逆变器的性能和稳定性产生重要影响。
因此，在设计逆变器电路原理图时，需要充分考虑各个部分之间的匹配和协调，确保整个系统能够正常工作。
逆变器电路原理图的设计需要结合具体的应用场景和要求，选择合适的元件和电路拓扑结构。
不同类型的逆变器，如单相逆变器、三相逆变器、桥式逆变器等，其电路原理图也会有所不同。
同时，逆变器的功率级别和输出波形类型也会对电路设计产生影响，需要根据具体情况进行调整和优化。
总的来说，逆变器电路原理图是逆变器设计和制造的关键参考资料，它直接影响着逆变器的性能和稳定性。
工程师和技术人员需要对逆变器的工作原理和电路结构有深入的理解，才能设计出高性能、高可靠性的逆变器系统。
通过不断的实践和研究，逆变器电路原理图将会得到不断的完善和优化，推动逆变器技术的发展和应用。

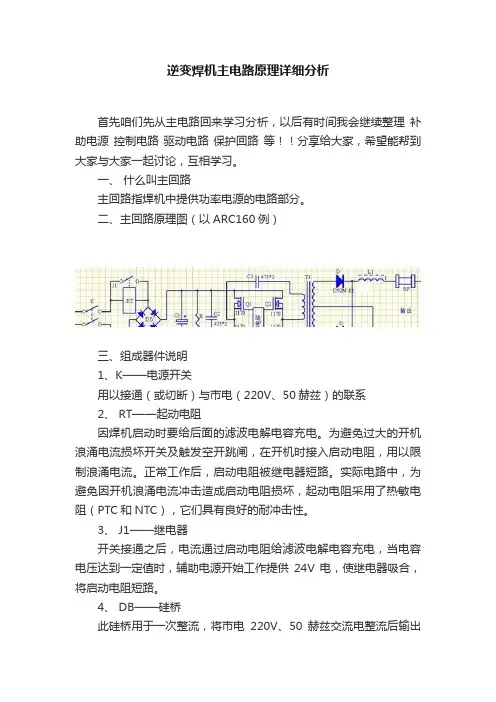

逆变焊机主电路原理详细分析
逆变焊机主电路原理详细分析首先咱们先从主电路回来学习分析，以后有时间我会继续整理补助电源控制电路驱动电路保护回路等！！分享给大家，希望能帮到大家与大家一起讨论，互相学习。
一、什么叫主回路主回路指焊机中提供功率电源的电路部分。
二、主回路原理图（以ARC160例）三、组成器件说明1、K——电源开关用以接通（或切断）与市电（220V、50赫兹）的联系2、 RT——起动电阻因焊机启动时要给后面的滤波电解电容充电。
为避免过大的开机浪涌电流损坏开关及触发空开跳闸，在开机时接入启动电阻，用以限制浪涌电流。
正常工作后，启动电阻被继电器短路。
实际电路中，为避免因开机浪涌电流冲击造成启动电阻损坏，起动电阻采用了热敏电阻（PTC和NTC），它们具有良好的耐冲击性。
3、 J1——继电器开关接通之后，电流通过启动电阻给滤波电解电容充电，当电容电压达到一定值时，辅助电源开始工作提供24V电，使继电器吸合，将启动电阻短路。
4、 DB——硅桥此硅桥用于一次整流，将市电220V、50赫兹交流电整流后输出308V的直流电。
5、 C1——电解滤波电容整流后输出的308V的直流电为脉动直流，此电容起滤平作用6、 R——放电电阻在关机以后，滤波电容中存有很高电压，为了安全，用此电阻将存电放掉。
7、 C2——高频滤波电容在高频逆变中，需要给开关管提供高频电流，而电解滤波电容因本身电感及引线电感的原因，不能提供高频电流，因此需要高频电容提供。
8、 Q——开关管开关管Q1、Q2、Q3、Q4组成全桥逆变器，在驱动信号作用下，将308V直流转变成100Kz（10万赫兹）交流电的。
9、 C3——隔直电容为避免直流电流流过变压器肇成变压器饱而接入此电容。
10、T1——主变压器变压器的作用是将308V的高压变换成适合电弧焊接所需要的几十伏的低压。
11、D——快速恢复二极管D5、D6的作用是二次整流，即将100KHz的高频交流电流再次转变成直流电流。
12、L1——电抗器电抗器具有平波续流作用，可使输出电流变得连续稳定，保证焊接质量。
电气控制电路基础原理图(完整版)
电气控制电路基础原理图(可以直接使用，可编辑实用优质文档，欢迎下载）电气控制电路基础（电气原理图）电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
这里重点介绍电气原理图。
电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。
它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。
电气原理图一般分主电路和辅助电路（控制电路）两部分。
主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。
其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
电气原理图中电器元件的布局电气原理图中电器元件的布局，应根据便于阅读原则安排。
主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。
电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。
对于同类器件，要在其文字符号后加数字序号来区别。
如两个接触器，可用KMI、KMZ文字符号区别。
电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。
电气原理图中，应尽量减少线条和避免线条交叉。
各导线之间有电联系时，在导线交点处画实心圆点。
根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。
电气原理图主电路和控制电路图怎么看？
电气原理图主电路和控制电路图怎么看？
电气控制电路一般分为两部分：主电路和控制电路，又叫一次回路和二次回路，也有的直接叫一次线和二次线。
电路图
如上图所示，电源--接触器主触点--负载为主电路，接触器吸合时负载工作，电源--熔断器--开关--接触器线圈为控制电路。
开关闭合时控制电路导通，接触器吸合负载工作，所以此控制电路其实是控制交流接触器。
控制电路的电流一般较小，负载一般为接触器、继电器等电气元件，主电路的电流一般较大，常见负载有电动机、加热管等大功率用电设备。
逆变器原理图
逆变器原理图
逆变器是一种将直流电转换为交流电的电子器件，广泛应用于太阳能发电系统、风能发电系统、电动汽车等领域。
它的工作原理是利用电子开关器件将直流电源转换为交流电源，以满足不同电气设备对电源的需求。
下面我们将详细介绍逆变器的原理图及其工作原理。
逆变器主要由直流输入端、电子开关器件、输出变压器和控制电路组成。
直流
输入端接收来自太阳能电池板、风力发电机或电动汽车电池组的直流电源，经过滤波电路后输入到电子开关器件。
电子开关器件包括晶闸管、场效应管、绝缘栅双极型晶体管等，通过不同的工作方式实现对直流电的开关控制。
当电子开关器件导通时，直流电源经过输出变压器产生交流电，输出到负载端供电使用。
控制电路是逆变器的大脑，它通过对电子开关器件的控制，实现逆变器的工作
状态调节。
控制电路通常采用微处理器或数字信号处理器，对电子开关器件进行脉宽调制控制，使逆变器输出的交流电波形符合负载需求。
此外，控制电路还具有过载保护、短路保护、过压保护等功能，确保逆变器在各种工作条件下都能安全可靠地工作。
逆变器的原理图如下图所示：
（图略）。
在逆变器的工作过程中，直流电源经过电子开关器件的高速切换，形成高频交
流电，然后经过输出变压器降压、变频，最终输出到负载端。
逆变器的工作效率高，输出的交流电波形质量好，因此被广泛应用于各种领域。
总的来说，逆变器的原理图及工作原理是相对复杂的，但通过对其各个部分的
详细分析，我们可以更好地理解逆变器的工作原理。
逆变器在可再生能源领域的应用前景广阔，相信随着技术的不断进步，逆变器将会发挥越来越重要的作用。
逆变电焊机原理图的讲解
主电路电气原理图主控制板电器原理图：逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT逆变电焊机工作原理及输出特性这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善图3由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC 。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz 。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V ，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V 。
如图4所示。
MOS 场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。
MOS 场效应管也被称为MOS FET ， 既Metal Oxide Semiconductor FieldEffect Transistor （金属氧化物半导体场效应管）的缩写。
电气自动化-常见的电气控制原理图
电气自动化-常见的电气控制原理图电气自动化-常见的电气控制原理图范本一、概述电气控制原理图是用于描述电气自动化系统的一种图形化表示方式。
它展示了电气设备、元件和线路之间的关系，以及信号的流向和控制逻辑。
本文档将详细介绍常见的电气控制原理图，并提供相应的示意图和注解。
二、电气控制系统1.主电路主电路是电气控制系统的核心，负责提供电源和供电。
它通常包括主电源开关、断路器、接触器、继电器等设备，用于控制电气设备的启停和电源回路的切换。
2.控制电路控制电路是用来实现对电气设备的控制操作。
它包括控制按钮、指示灯、接近开关、限位开关等元件，以及相应的控制逻辑电路。
控制电路通常使用继电器、接触器等设备实现。
三、常见电气控制原理图1.单相电动机控制电路示意图：（插入示意图）注解：此电路主要用于控制单相电动机的启停和正反转。
通过主电源开关和接触器控制电源的连接和切断，通过继电器和接触器控制电机的正反转。
2.三相电动机启动电路示意图：（插入示意图）注解：此电路主要用于控制三相电动机的启动。
通过主电源开关和断路器控制电源的连接和切断，通过接触器和热继电器实现电动机的起动和自动保护。
3.PLC控制电路示意图：（插入示意图）注解：此电路主要用于通过PLC（可编程逻辑控制器）实现对电气设备的自动控制。
PLC采集外部信号并进行逻辑判断，通过输出模块控制设备的启停、排程等操作。
4.交流接触器控制电路示意图：（插入示意图）注解：此电路主要用于通过交流接触器控制电气设备的启停和正反转。
通过交流接触器控制电源的连接和切断，通过继电器和接触器控制电机的正反转。
四、附件本文档附带的附件包括示意图的详细说明和相关的电路图纸。
五、法律名词及注释1.主电源开关：用来控制电气系统的总电源的开关设备。
2.断路器：用来切断或接通电气回路的电气保护设备。
3.接触器：用来控制大电流电动机等电气设备的开关设备。
4.继电器：用来将低电流信号转换成高电流控制信号的电气设备。
逆变直流电焊机的工作原理讲解
3.动特性好，引弧容易，电弧稳定，焊缝成形美观，飞溅小。
4.适合于与机器人结合，组成自动焊接生产系统。
5.可一机多用，完成多种焊接和切割过程。
电焊机之IGBT系列焊机工作原理
一、功率开关管的比较
常用的功率开关有晶闸管、IGBT、场效应管等。其中，晶闸管（可控硅）的开关频率最低约1000次/秒左右，一般不适用于高频工作的开关电路。
逆变电焊机的基本工作原理
逆变电焊机主要是逆变器产生的逆变式弧焊电源，又称弧焊逆变器，是一种新型的焊接电源。是将工频（50Hz）交流电，先经整流器整流和滤波变成直流，再通过大功率开关电子元件（晶闸管SCR、晶体管GTR、场效应管MOSFET或IGBT），逆变成几kHz~几十kHz的中频交流电，同时经变压器降至适合于焊接的21-28V电压，再次整流并经电抗滤波输出相当平稳的直流焊接电流。其变换顺序可简单地表示为：
日朗逆变直流电焊机
本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
但无论弧焊机还是切割机，它们的工作电流都很大。使用一个场效应管满足不了焊机对电流的需求，一般采用多只并联的形式来提高焊机电源的输出电流。这样既增加了成本，又降低了电路的稳定性和可靠性。
二、IGBT焊机的特点
IGBT焊机指的是使用IGBT作为逆变器开关器件的弧焊机。由于IGBT的开关频率较低，电流大，焊机使用的主变压器、滤波、储能电容、电抗器等电子器件都较场效应管焊机有很大不同，不但体积增大，各类技术参数也改变了。
逆变器原理图_框图
车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。
图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。
由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。
图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。
TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。
TL494芯片内置有5V基准源，稳压精度为5 V±5％，负载能力为10mA，并通过其14脚进行输出供外部电路使用。
TL494芯片还内置2只NPN图二本逆变器输入端为汽车蓄电池(+12V，4.5Ah)，输出端为工频方波电压(50Hz，220V)。
其系统主电路和控制电路框图如图1所示，采用了典型的二级变换，即DC/DC变换和DC/AC逆变。
12V直流电压通过推挽式变换逆变为高频方波，经高频升压变压器升压，再整流滤波得到一个稳定的约320V直流电压；然后再由桥式变换以方波逆变的方式，将稳定的直流电压逆变成有效值稍大于220V的方波电压，以驱动负载。
主电路电气原理图主控制板电器原理图逆变触发电路图脉冲及时序
逆变触发电路图：脉冲及时序板原理图：IGBT逆变电焊机工作原理及输出特性本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
DC/AC逆变器的制作-------------------------------------------------------------------------------- 江苏电子网QQ:99296827这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
