英国标准EN10210-2

非合金钢和细晶粒热轧空心型钢

第二部分：公差、尺寸和截面特性

前言此英国标准是1997年EN10210－2的英文版本。它取代了已经被撤销了的BS4848第二部分1991年版本。英国受ISE/12结构钢技术协会结构钢，委托参与此标准的准备工作并承担以下责任：

—帮助标准的使用者理解此文本。

—相关欧洲协会关于标准解释、变更等相关事宜的解决，并告知其英方权宜。—密切关注国际及欧洲的相关发展，并在英国予以发布。

本协会成员组织名单可向秘书处索取。

互见参考

本文引用的国际或欧洲出版物见BSI 标准目录中“国际标准索引”或用BSI 标准电子目录的搜索引擎查找。

执行英国标准不享有法律责任豁免权。

页数小结

本文包含一个外封面，一个内封面，EN 标题页，2—26页，一个内封底及一个外封底。

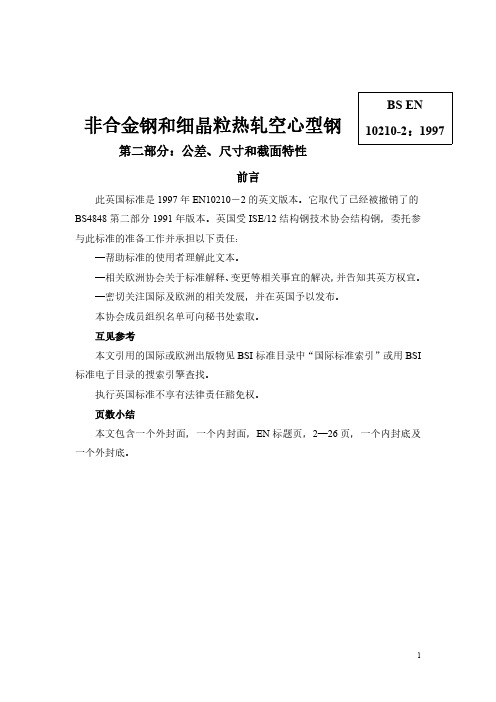

BS EN

10210-2：1997

非合金钢和细晶粒热轧空心型钢

第二部分：公差、尺寸和截面特性

CEN于1992年6月22日通过本欧洲标准，CEN成员必须遵循CEN/CENELEC内部规范，该规范规定了本欧洲标准作为一个国家标准不得随意改动。

如需本国家标准最新的清单及目录参考可向中心秘书处或任何CEN成员申请索取。

此欧洲标准包含了3种官方版本（英文、法文、德文）。CEN成员有责任将本标准译成其本国语言，并通知中心秘书处，使该译本与官方版本享有同样地位。

CEN成员为奥地利，比利时，捷克，丹麦，芬兰，法国，德国，希腊，冰岛，爱尔兰，意大利，卢森堡，荷兰，挪威，葡萄牙，西班牙，瑞典，瑞士及英国的国家标准团体。

前言

本欧洲标准由ECISS/TC10结构钢技术协会参与制定，其秘书处由NNI组建。

本标准无论是出版物形式的文版还是1998年2月最新的认可版均属于国家标准，任何与本标准相冲突的国家标准最迟应在1998年2月予以撤消。

根据CEN/CENELEC内部规范，下列国家的国家标准机构应执行本欧洲标准：奥地利，比利时，捷克，丹麦，芬兰，法国，德国，希腊，冰岛，爱尔兰，意大利，卢森堡，荷兰，挪威，葡萄牙，西班牙，瑞典，瑞士及英国。

目录

1范围

本部分欧洲标准详细说明了圆形、方形、矩形空心型材的公差，以及一系列标准型号型材的截面特性。

技术转让需求见EN10210—1。

2标准参考

本标准参照了其他出版物上注明或未注明日期的标准，并在适当位置引用了这些标准参考，参考的出处于文后列出。对于注明日期的参考，其后续修正将在本欧洲标准的修正版中予以引用；对于未注明日期参考，本标准均参照最新出版物上提供的标准。

3定义

见EN10210—1。

4符号

本标准所用的符号见表1。

表1. 本欧洲标准所用的符号

符号单位定义

A cm2截面面积

A S m2/m每米表面积。

B mm空心方管标准边长，空心矩形

管短边标准边长。

C1/C2mm空心方管或空心矩形管拐角

部分长度。

C t cm3扭转力矩模型常数。

D mm空心圆管标准外径。

D max/D min mm空心圆管同一平面最大与最

小外径。

e mm直线度。

H mm空心矩形管长边标准长度。

表1. 本欧洲标准所用的符号

I cm4惯性矩。

I t cm4扭转惯性常数（圆管的点惯性

矩）。

i cm旋转半径。

L mm长度。

M kg/m每单位长度的质量。

O%椭圆度。

R mm空心方管或矩形管的外角半

径。

T mm标准厚度。

V mm总扭转值。

V1mm某截面扭转值。

W el cm3弹性模数。

W pl cm3塑性模数。

X1mm空心方管或矩形管一侧平面

度（凹度）。

X2mm空心方管或矩形管一侧平面

度（凸度）

xx-截面轴、空心矩形管主轴。

yy-截面轴、空心矩形管次轴。

θº空心方管或矩形管角度。

5买方需提供的信息

5.1指示性信息

本标准此部分信息应由买方于询价及下定单时提供。

a)长度类型、长度范围或长度（见表3）

b)尺寸（见条例8）

注：此信息包含在EN10210—1条款5.1规定的买方需提供信息清单中。

5.2选择权

本标准此部分详细说明了一个选择权，一旦买方未明确要求执行此项选择权，供货方应根据基本规范供货。

选择权2.1：长度公差范围为+150 0mm(见表三)

6公差

6.1尺寸公差与空心型材的质量不应超过形状与重量表（表2），长度公差表（表3）及埋弧焊管内外焊缝高度公差（表4）。

6.2空心方管或矩形管内角应为圆的。

注：内角轮廓（profile）未规定。

7尺寸与形状的测量

7.1概要

测量包括椭圆度在内的所有外部尺寸时，应于距端头不小于圆管D、方管B、矩形管H，他们应在距端头不小于100mm处测量。

7.2外部尺寸

空心圆管直径既可用测径器直接测出，也可根据圆周尺判断。

关于测量B和H值的横截面位置的限制见图1。

7.3厚度

焊管厚度（T）应于距焊缝不小于2T处测量。方管、矩形管厚度的横截面位置的限制见图1。

注：厚度的测量通常在位于外径一半距离以内或长边距截面边缘一半距离内。

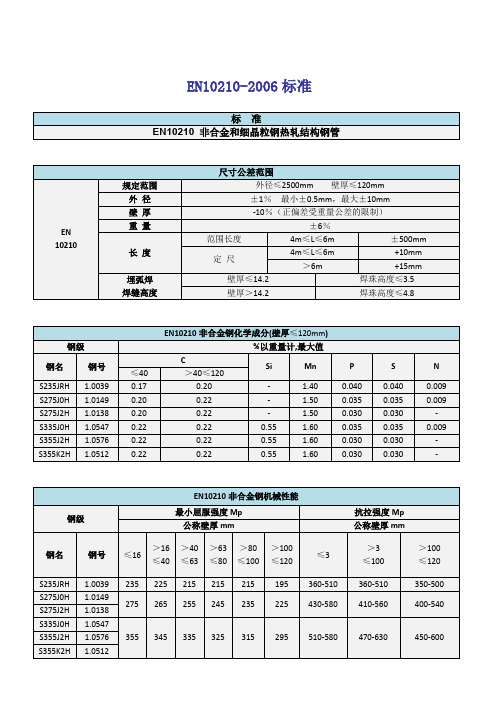

表2：公差

特性圆管方管及矩形管

+ -1%且最小+ -0.5mm

外部尺寸（D、B、H）+ -1%，最小+ -0.5mm，最

大+ -10mm

厚度（T）-10% 1）2）

椭圆度（O）直径与厚度比不超过100

的空心管2%3）

平面度4）1%

直角度90º+1º

C1，C2或R 5）每个角最大3T

扭转 2 mm +0.5mm/m

直线度总长度为0.2%

质量+ -6%每单位长度6）
