主令电器—控制按钮
1.3.11.3主令电器PLC电气控制技术
四、万能转换开关
1. 作用 万能转换开关具有更多的操作位置和触点、能够接多个电路的一种手动控制 电器。由于它的档位多、触点多，可控制多个电路，能适应复杂线路的要求
四、万能转换开关
2. 结构原理
是由作机构、定位装置、触点、接 触系统、转轴、手柄等部件组成。触点 是在绝缘基座内，为双断点触头桥式结 构，动触点设计成自动调整式以保证通 断时的同步性，静触点装在触点座内。 使用时依靠凸轮和支架进能转换开关
3. 触点位置
谢谢观看！
微动开关结构图如图所示， 当被控机械上的撞块撞击带有滚 轮的推杆6时，推杆向左移动， 带动滚轮转动，顶下弓簧片，使 微动开关的触点4断开，触点3 闭合。当运动机械返回时，在复 位弹簧的作用下，各部分动作部 件复位。
三、接近开关
1、功能：利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的。
三、接近开关
防化工腐蚀性气体侵入
紧急式（J） 按钮帽为红色大蘑菇头
二、行程开关
1、作用：用作电路的限位保护、行程控制、自动切换等。 2、结构：与按钮类似，但其动作要由机械撞击。
常闭（动断）触头
SQ
电路符号
常开（动合）触头
SQ
电路符号
二、行程开关
3、型号说明
1、直动式行程开关
当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后， 在弹簧作用下，其触头自动复位。
2、型号说明
三、接近开关
3、分类
› （1）无源接近开关 › （2）电感式接近开关 › （3）电容式接近开关 › （4）霍尔接近开关 › （5）光电式接近开关
三、接近开关
4、作用
①检验距离：检测电梯或升降设备的停止、起动位置；检测车辆的位置等 ②尺寸控制：用于金属板冲剪的尺寸控制，自动选择、鉴别金属件长度等 ③转速检测与控制：在电机轴端径向位置安装光电开关感应装置，使电机每转一周被检测到一次， 产生一个信号输送给PLC，依据输入信号的频率及数量，PLC可以实现对电机测速、控制转速的目的。 ④计数及控制：检测生产线上流过的产品数，高速旋转轴或盘的转数计量，零部件计数。 ⑤检测异常：产品合格与不合格判断，如检测瓶盖有无，检测包装盒内的金属制品缺乏与否等 ⑥计量控制：对产品或零件的自动计量；检测计量器、仪表的指针范围等 ⑦ 识别对象：根据载体上的识别码进行判断，对生产线上的产品或零件进行自动识别。
主令电器(课用).
主令电器是用作切换控制电路， 以发出指令或作程序控制的操纵电 器。常用的主令电器有按钮开关、 位置开关、万能转换开关和主 令控制器等。
知识1 按钮
1 、按钮的用途
按钮是一种结构简 单、应用广泛的低压手动电器。在低压 控制系统中，手动发出控制信号，可远 距离操纵各种电磁开关，如继电器、接 触器等，实现主电路的通断，转换各种 信号电路和电气联锁电路。
3、万能转换开关的结构
典型的万能转换开关由触点座、凸轮、转轴、定 位机构、螺杆和手柄等组成，并由1～20层触点底 座叠装而成，每层底座可装三对触点，由触点底座 中且套在转轴上的凸轮来控制此三对触点的接通和 断开。由于各层凸轮的形状可制成不同，因此用手 柄将开关转到不同的位置，使各对触点按需要的变 化规律接通或断开，达到满足不同线路的需要的目 的。
1、万能转换开关的用途：万能转换开关是一种具 有多个操作位置和触点、能进行多个电路的换接 的手动控制电器。它可用于 1）配电装置的远距离控制； 2）电气控制线路的换接； 3）电气测量仪表（电压表、电流表）开关转换； 4）小容量电动机的起动、制动、调速和换向的控 制，用途广泛，故称为万能转换开关。
2、万能转换开关的型号与含义
凸轮非调整式主令控制器 凸轮可调整式主令控制器
2、主令控制器的型号与含义：
L K
—
/
结构形式代号 控制回路数 设计序号 控制器
Байду номын сангаас主令电器
常用的主令控制器有LK5和LK6系列，其中LK5系列有直接 手动操作、带减速器的机械操作与电动机驱动等三种型式的 产品。LK6系列是由同步电动机和齿轮减速器组成定位系统。
与组合开关比较：
1）层数多（1～10层） 2）触点多（每层3对） 3）手柄转换位多（2～12）
第四节 主令电器电子教案
3* 电感式（高频振荡型）接近开关输出特性
（2）PNP型： 传感器的转换元件的输出管为PNP型。
①接近开关的负载红 （灯）接
在其输出信号端和电源负极
（接近 0V）之间；
负载
接 近
②开关 未感应时接近开关输出管
开 关
截电路 止，输出端输出黑 逻辑电平
电 路
“0”（0V），负载不工作；
③有感应时接近开蓝 关输出管
8
5 JLXK1系列行程开关
JLXK1系列行程开关具有瞬时换 接动作机构，适用于交流 50Hz，电压至380V及直流电 压至220V的电路中，作机床 自动控制，限制运动机构动作 或程序控制用。 符合标准：GB14048.5。
JLXK1系列行程开关有按钮式、 单轮旋转式、双轮旋转式等， 触头数量为1常开1常闭，交 流接通电流5A。开关外形见 图1.26。
导通，输出端输出逻辑电平
“1”（（）+输D出 特C性 2为 4V型），负载
得电工作。
红
黑 负载
蓝 （ ）输出特性为 型
12
4 电感式（高频振荡型）接近开关工作模型及原理
① 传感器端头内部振荡电路的电感中通高频 振荡电流，在其端头周围产生交变磁场；
② 当金属物体靠近传感器感应端头检测面时， 在金属物体表面产生涡流；
(a)常开触点 (b)常闭触点 (c)复合触点 图1.25 行程开关符号 7
4 行程开关的分类和型号
按结构可分为：机械结构接触式有触点行程开关； 电气结构非接触式接近开关（输出电路往往需加中继）。
按防护形式分为：开启式、防护式、防尘式。 按动作速度分为：瞬动、慢动（蠕动）。 按复位方式分为：自动复位、非自动复位。 按操作形式分为：直动式、滚轮式、转臂式、方向式、杠杆式等。 按接线方式分为：螺钉式、焊接式、插入式。 按用途分为：一般用途、起重设备用、微动式。
主令电器简介
2.光电开关的应用
光电开关广泛使用于非电量的检测控制中。用光电开关对物体的靠近、通过等状态进行检测，可实 现对自动装置的控制。 近年来，随着生产自动化、机电一体化的发展，光电开关已发展成系列产品，其 品种及产量日益增加，用户可根据生产需要，选用适当规格的现成产品，而不必自行设计光路及电路。
光电开关的应用如图ｄ所示，图中用光电开关对通过自动传输机的药瓶数量进行检测，同时还采用 光电开关对药瓶标签的封装情况进行检测。
3.图形符号及文字符号 控制按钮的图形符号及文字符号如图所示。按钮型号有国产型号LA
系列，统一设计新型号为LA25系列，引进德国BBC公司的为LAZ系列。
二、行程开关 行程开关又称限位开关，一般有执行元件、操作机构及外壳组成，利用生产机械的某运
动部件对开关操作机构的碰撞而使触点动作，控制机械运动的方向和行程的大小，或实现极 限位置保护。行程开关的种类很多，按结构分有直动式、微动式、滚动式。
霍尔接近开关的工作示意图
3．霍尔开关的特点 霍尔开关与机械开关相比，具有如下特点： (1)为非接触检测，不影响被测物的运动工况；无机械磨损和疲劳
损伤，工作寿命长。 (2)为电子器件，故响应快（ 一般响应时间可达几毫秒或几十毫
秒）。 (3)采用全封闭结构,防潮,防尘，可靠性高且维护方便。
（4）可以输出标准电信号，易与计算机或PLC配合使用
光电开关可分为两类：遮断型和反射型。 图a为遮断型光电开关，发射器和接收器相对安放，轴线严 格对准。当有物体在两者之间通过时，红外光束被遮断，接收器接收不到红外线而产生一个电脉冲信号。
反射型光电开关分为两种情况：反射镜反射型（接收型）及被测物体反射型（简称散射型），如图 b、c所示。接收型光电开关单侧安装，需要调整反射镜的角度以取得最佳的反射效果，其检测距离不如 遮断型光电开关。散射型光电开关安装最为方便，且可根据被测物体上的黑白标记来检测， 但检测距离 较小，只有几百毫米。

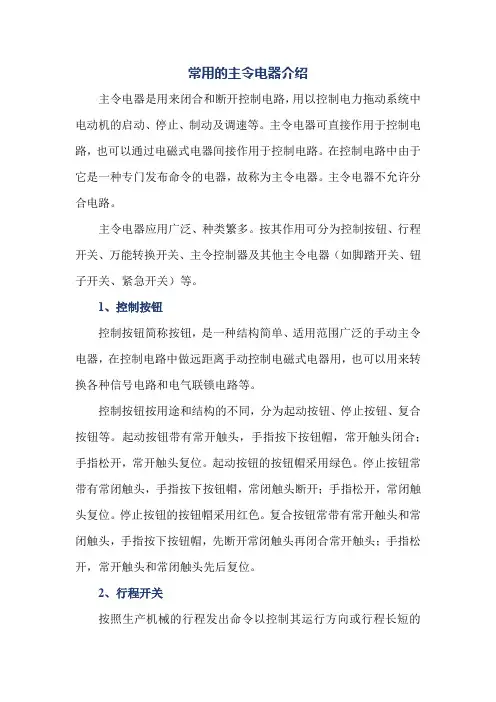

常用的主令电器介绍
常用的主令电器介绍主令电器是用来闭合和断开控制电路，用以控制电力拖动系统中电动机的启动、停止、制动及调速等。
主令电器可直接作用于控制电路，也可以通过电磁式电器间接作用于控制电路。
在控制电路中由于它是一种专门发布命令的电器，故称为主令电器。
主令电器不允许分合电路。
主令电器应用广泛、种类繁多。
按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。
1、控制按钮控制按钮简称按钮，是一种结构简单、适用范围广泛的手动主令电器，在控制电路中做远距离手动控制电磁式电器用，也可以用来转换各种信号电路和电气联锁电路等。
控制按钮按用途和结构的不同，分为起动按钮、停止按钮、复合按钮等。
起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。
起动按钮的按钮帽采用绿色。
停止按钮常带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。
停止按钮的按钮帽采用红色。
复合按钮常带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。
2、行程开关按照生产机械的行程发出命令以控制其运行方向或行程长短的主令电器，称为行程开关。
若将行程开关安装于生产机械行程终点处，以限制其行程，则称为限位开关或终点开关。
在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，可实现电路的切换。
因此，行程开关是一种根据运动部件的行程位置而切换电路的电器。
行程开关广泛用于各类机床和起重机械，控制其行程、进行终端限位保护。
由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。
接近开关是一种无须与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。
电气配盘基础
2.5 热继电器
热继电器的工作原理是流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当 形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电 动机的过载保护。
2.5 端子排和接线端子
端子排的作用就是将盘内设备和盘外设备的线路相连接，起到信号（电流电压）传输的作用。有 了端子排，使得接线美观，维护方便，在远距离线之间的联接时主要是牢靠，施工和维护方便。
1.1 主令电气
3）万能转换开关
万能转换开关是由多组相同结构的触头组件叠装而成的多回 路控制电器。主要用于各种控制线路的转换，电压表、电流表的 换相测量控制，配电装置线路的转换和遥控，也可用于控制小容 量电动机的启动、控制、正反转换向及双速电机的调速控制。由 于它触头档数多，换接的线路多，且用途广泛，所以常被称为万 能转换开关。
2.5 端子排和接线端子
端子排端板
2.5 端子排和接线端子
固定件
2.5 端子排和接线端子
短接片
2.5 端子排和接线端子
插簧式接线端子
2.5 端子排和接线端子
针型线耳
2.5 端子排和接线端子
SV叉形/UT形预绝缘接线端子
三、配线要求
1、 导轨线槽安装要横平竖直，间距合理，不得影响元器件安装和接线。 2、配电柜内各元件的安装位置应齐整，匀称，间距合理，便于元件的更换。 3、紧固各元件时要用力匀称，紧固程度适当，不可过度用力损坏元器件。 4、所有元器件进线端在上方，接线均采取上进下出的接线方式。 5、每根导线必须套上号码管，压接正确的端子，配线以一线到底方式，不可断线连接，布线时严 禁损伤线芯和导线绝缘。 6、导线与接线端子或接线桩连接时，不得压绝缘层、不得露铜。 7、一个电器元件的接线端子上的导线连接不得多于两根。 8、导线经过元器件需要改变线号，经过端子排线号不变 9、正确连接地线 10、接线过程中要合理使用导线，树立节约意识，导线的余度不可大于5cm。
主令电器
主令电器主令电器：用来发布命令、改变控制系统工作状态的电器。
（闭合、断开控制电路，不允许分合主电路）常用主令电器：控制按钮、行程开关．万能转换开关和主令控制器等。
一、控制按钮1、结构：按钮帽、复位弹簧、动触点、静触点2、原理：↓ 动触点下移，先断开常闭触点，后接通常开触点 ↑ 动触点上移，先断开常开触点，后接通常闭触点3、作用：发布命令、机械联锁4、种类：1）颜色：红—停止 绿—起动 黑—点动 2）结构：蘑菇—急停 指示灯式—指示 钥匙—安全 平钮—一般5、图形和文字符号SB SB SB1— 按钮 2—复位弹簧 3一常闭触点 4一常开触点注意：水平绘制时，逆时针旋转二、行程开关与接近开关（根据运动部件的行程位置切换电路的器件）作用：机械位移信号—→电信号1、行程开关（有触点）1）结构：推杠代替按钮帽2）原理：由移动物体碰压推杠使触点动作。
（微动开关：触点瞬间完成换接，不受推杠下压速度影响）3）分类：自复位式（直杠式）、非自复位式（滚轮式）4）符号：SQ2、接近开关（无触点）1）原理：电磁感应2）优点：无接触、定位精度高，使用寿命长3）分类：电感式（只能检测金属物体）、电容式三、万能转换开关（多挡式、控制多回路的主令电器）1．作用1）低压断路机构的合闸与分闸；2）电压表、电流表的转换开关；3）小容量电动机的起动、调速和换向。
（万能转换开关的通断能力不高，只能直接控制小容量电动机）2．结构：触点座、凸轮、转轴、手柄（层）与转换开关比较：1）层数多（1～10层）2）触点多（每层3对）3）手柄转换位多 （2～12） 3．图形和文字符号万能转换开关的真值表(触点接通用×表示)和图形文字符号（“●”表示手柄在该位置时触点接通）四、主令控制器（较为频繁的切换复杂的多回路控制电路的主令电器）主令控制器的触头是按小电流设计，尺寸小，不需要灭弧装置（不能直接控制电动机）。
按结构型式可分为： 1、凸轮非调整式主令控制器凸轮不能调整，其触点只能按一定的触点开闭表动作。
常用低压电器(主令电器 电磁执行机构 电气安装附件)
<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。
它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。
一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。
在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。
绿色为启动按钮。
黑色为点动按钮。
启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。
复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。
（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。
（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。
（2）根据工作状态指示和工作情况要求，选择按钮的颜色。
（3）根据控制回路的需要选择按钮的数量。
（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。
（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。
（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。
（4）由于按钮的触头间距较小，应注意保持触头间的清洁。
（5）光标按钮一般不宜用于需长期通电显示处。
二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
按钮
电气控制技术及应用—控制电器
按钮帽外观的表示意义 （ 2）
紧急式按钮装有突出的、较大面积并 带有标志色为橘红色的蘑菇型按钮帽， 以便于紧急操作。该按钮按动后将自 锁为按动后的工作状态。 旋钮式按钮装有可扳动的手柄式或钥 匙式并可单一方向或可逆向旋转的按 钮帽。该按钮可实现诸如顺序或互逆 式往复控制。
按钮开关的选用及日常保 养
选用 1、根据使用场合和具体用途选择按钮种类 2、根据工作状态指示和工作情况要求，选择 按钮或指示灯的颜色。 3、根据控制回路的需要选择按钮的数量。 使用前，应检查按钮动作是否自如，弹簧的弹 性是否正常，触点接触是否良好，接线柱紧固 螺丝是否正常，带有指示灯的按钮其指示灯是 否完好。 由于按钮触点之间的距离较小，应注意保持触 点及导电部份的清洁，防止触点间短路或漏电。
电气控制技术及应用—控制电器
按钮开关结构及外观示意 图
电气控制技术及应用—控制电器
按钮开关的图形符号与文字 符号
不同结构形式的按钮 分别用不同的字母来表示 ：
图形与文字符号：
按钮的型号及其含义：
A—按钮 K—开启式 S—防水式 H—保护式 F—防腐式 J—紧急式 X—旋钮式 Y—钥匙操作式 D—光标按钮 DJ—紧急式带指示灯
电气控制技术及应用—控制电器
按钮开关实物图片Leabharlann 电气控制技术及应用—控制电器
按钮帽外观的表示意义 （ 1）
为了标明各个按钮的作用，避免误操 作，通常将按钮帽做成不同的颜色以示 区别，其颜色有红、橘红、绿、黑、黄、 蓝、白等颜色。一般以橘红色表示紧急 停止按钮；红色表示停止按钮；绿色表 示起动按钮；黄色表示信号控制按钮； 白色表示自筹……等等。
电气控制技术及应用—控制电器
按钮帽外观的表示意义 （ 3）
1-4 主令电器
图 1-26 万能转换开关结构示意图
SA — 开关位置（左、0、右）
左
1
0
右
第二组
引线端子
3 SA
2
第二组
引线端子
第三组
引线端子
第三组
引线端子
图1-27
万能转换开关的符号
（四）主令控制器与凸轮控制器 1、主令控制器 应用——频繁地按预定顺序切换多个控制电路，对 起重机、轧钢机、其它生产机械的远距离 控制。 选择——使额定电压、额定电流 >电路的额定 电压、额定电流。 产品——LK14、LK15、LK16等 。 结构如图1-28 图形符号及文字符号如图1-27
图1-28 主令控制器的结构示意图
2、凸轮控制器 工作——是一种大型的手动控制器。 应用——起重设备中直接控制中小型绕线式异步电 动机的起动、停止、调速、换向、制动， 也适用于有相同要求的电力拖动场合。 选择——使额定电压、额定电流 >电路的额定 电压、额定电流。 产品——KT10、KT14、KT15等 。 结构如图1-29 图形符号及文字符号如图1-27
c）
图1-21 按钮符号
a）常开触点
b）常闭触点
C）复式触点
（二）位置开关 应用——在低压控制电路中，用于实现顺序 控制、定位控制和位置状态的检测。 1、行程开关（限位开关） 工作——利用运动部件碰撞来发出指令。 应用——运动方向、行程大小、位置保护。 选择——使额定电压、额定电流 >电路的额定电压、额定 电流。 注意——复位方式、触点数量等。 类型——直动、滚动直动、杠杆单、双轮旋转式、滚动摆杆 可调式、杠杆可调式，。 产品——LXW5、LX9、LXK3、LX32、LXW5等等 。 外形如图1-22 图形符号及文字符号如图1-23
主令电器的分类.
主令电器的分类
主令电器是一种机械操作的控制电器，在自动控制系统中用于发送和转换控制命令，使继电器和接触器动作，从而改变电器设备的工作状态（如电动机的起动、停止、变速等）。
它用于控制电路，不能直接分合主电路。
最常见的主令电器有:控制按钮、行程开关、接近开关、转换开关和光电开关等。
1.图形符号和文字符号
SF SF SF SF a ）常开按钮触头 （b ）常闭按钮触头 （c ）复合按钮
（
e ）钥匙开关
（f ）行程开关 （g ）行程开关
图1 图形及文字符号
2.主令电器的型号说明 L A
图2
SQ SQ
SP。
电气自动化技术《主令电器拓展知识》
主令电器主令电器在自动控制系统中用于发送控制指令，能直接接通和断开控制电路，远距离发出手动指令去控制其他电器〔接触器、继电器等〕，也可以通过电磁式电器间接作用于控制电路，但不能直接分合主电路。
主令电器种类繁多，应用极广，常用的主令电器按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器〔脚踏开关、钮子开关、紧急开关〕等。
下面仅介绍控制线路中常用的主令电路〔1〕控制按钮控制按钮简称按钮，是最常用的主令电器。
按钮为手动控制，可作远距离电气控制使用。
以LA18、LA19系列为例，其外形结构如图18所示，其图形及文字符号如图19所示。
图18按钮外形及结构图1-按钮帽 2-复位弹簧 3-动触点 4-动合触点的静触点 5-动断触点的静触点 6、7-触点接线柱(a )SB SB (b )SB(c )〔a〕动合触点〔b〕动断触点〔c〕复式图19 按钮的图形和文字符号1〕结构与原理既有动合触点，也有动断触点的按钮称为复合式按钮，如图19所示。
常态时，无外力施于按钮帽1，静触点4断开，静触点5闭合。
当需要发出指令，有外力施于1上时，动触点3将动断触点5分断，动合触点4闭合。
当外力消失时，触点在复位弹簧2的作用下自动复位。
LA18系列按钮采用积木式结构，触头数目可按需要拼装，一般装成二动合、二动断，也可根据需要装配成1动合、1动断到6动合、6动断形式。
控制按钮可做成单式〔一个按钮〕、复式〔两个按钮〕和三联式〔3个按钮〕的形式。
为便于识别各个按钮的作用，防止误操作，通常在按钮帽上做出不同标志或涂以不同颜色，表示不同作用。
工作中为便于识别不同作用的按钮，防止误操作，国标GB5226-85对其颜色规定如下：①停止和急停按钮：红色。
按红色按钮时，必须使设备断电、停车。
②启动按钮：绿色。
③点动按钮：黑色。
④启动与停止交替按钮：必须是黑色、白色或灰色，不得使用红色和绿色。
⑤复位按钮：必须是蓝色；当其兼有停止作用时，必须是红色。
23.控制按钮
3 按钮的选择与常见故障的处理办法
按钮的常见故障及其处理方法如表1-13所示。
表1-13 按钮的常见故障及其处理方法
故障现象 按下启动按钮时有触电感觉
产生原因
1. 按钮的防护金属外壳与连接导线接触 2. 按钮帽的缝隙间充满铁屑，使其与导电部分形成通路
按下启动按钮，不能接通电路， 控制失灵
1. 接线头脱落 2. 触点磨损松动，接触不良 3. 动触点弹簧失效，使触点接触不良
知识点：控制按钮
主讲教师：冯泽虎
主令电器
常用的主令电器有：控制按钮、行程开关、接近开关， 万能转换开关、主令控制器及其它主令电器（如脚踏开关、 倒顺开关、紧急开关、钮子开关等）。本节仅介绍几种常 用的主令电器。
控制按钮
接近开关
万能转换开关
行程开关
控制按钮
控制按钮是一种结构简单、使用广泛的手动主令电器，它可以与接 触器或继电器配合，对电动机实现远距离的自动控制，用于实现控制线 路的电气联锁。常用按钮外形如图1-27所示。
按使用场合、作用不同，通常将按钮帽做成红、绿、黑、黄、蓝、白、 灰等颜色。国标GB5226.1–2008对按钮帽颜色作了如下规定： （1）“停止”和“急停”按钮必须是红色。 （2）“启动”按钮的颜色为绿色。 （3）“启动”与“停止”交替动作的按钮必须是黑白、白色或灰色。 （4）“点动”按钮必须是黑色。 （5）“复位”按钮必须是蓝色(如保护继电器的复位按钮)。
（2）电气符号。按钮的图形符号及文字符号如图1-29所示。
常开触点
常闭触点
图1-29 按钮图形、文字符号
复合触点
3 按钮的选择与常见故障的处理办法
按钮主要根据使用场合、用途、控制需要及工作状况等进行选择。 （1）根据使用场合，选择控制按钮的种类，如开启式、防水式、防腐式等。 （2）根据用途，选用合适的形式，如钥匙式、紧急式、带灯式等。 （3）根据控制回路的需要，确定不同的按钮数，如单钮、双钮、三钮、多钮等 （4）根据工作状态指示和工作情况的要求，选择按钮及指示灯的颜色。
主令电器—控制按钮
按下按钮时： 常闭触点先断开 常开触点后闭合
松开按钮时： 常开触点先复位（断开） 常闭触点后复位（闭合）
二、控制按钮
a 开启式按钮 一般用于开关柜、控制台、控制柜的面板上。
b 保护式按钮
带有保护外壳，可防止内部的零件受机械损伤 或操作者触及带电部分。
c 防水式按钮 带有密封外壳，防止雨水浸入，户外使用。
功能组成二控制按钮结构常闭触点常开触点按钮开关的外形和符号sbsbsb常闭按钮停止按钮常开按钮启动按钮复合按钮常开静触头支柱连杆复位弹簧按钮帽外壳二控制按钮外力未作用时手未按下触点是闭合的外力作用时触点断开但外力消失后在复位弹簧作用下自动恢复原来的闭合状态
主令电器
—控制按钮
教学主要内容
1
按钮
2
控制按钮
二、控制按钮
常开按钮
外力未作用时（手未按下） 触点是断开的，外力作用时触 点闭合，但外力消失后，在复 位弹簧作用下自动恢复原来的 断开状态。
二、控制按钮
复合按钮
既有常开按钮、又有常闭按 钮的按钮组称为复合按钮。按 下复合按钮时，所有的触点都 改变状态，即常开触点要闭合， 常闭触点要断开。但是这两对 触点的变化是有先后次序的
颜色规定
启动按钮的按钮帽用绿色， 停止按钮的按钮帽用红色。
一、按钮
LA
主令电器 按钮
设计序号
SB
SB
(a)
(b)
结构型式代号 常闭触头数 常开触头数
其中结构型式代号的含义为：
K-开启式 S-防水式 J-紧急式 X-旋钮式
H-保护式 F-防腐式 Y-钥匙式 D-带灯按钮
按钮的图形、文字符号
(a)
常开按钮
d 防爆式按钮 适用于煤矿等有爆炸性气体和尘埃的环境使用。
1_6主令电器.
低压电器的作用、结构、工作原理；
低压电器图形和文字符号；
每种低压电器的技术参数； 低压电器的使用和选择方法。
●主令控制器的触头控制接触器，再由接触器 控制电动机 ●主令控制器是按照预定程序转换控制电路的主令 电器，其结构与凸轮控制器相似，只是触头的额定 电流较小。
第七节
低压电器的产品型号
全型号组成形式 见P39
全型号各组成部分的确定
（一）类组代号
（二）设计代号 （三）基本规格代号 （四）通用派生代号
本章小结
b）滚轮式
c）微动式
位置开关图形、文字符号
ቤተ መጻሕፍቲ ባይዱ
SQ
SQ
a) a) 常开
b) b)常闭
接近开关
三、凸轮控制器与主令控制器
凸轮控制器结构图
1-静触头 2-动触头 3-触头弹簧 4-弹簧 5-滚子 6-方轴 7-凸轮
凸轮控制器的图形、文字符号
后 2 1 SA 0 1 前 2
。 ● ● 。 ● ●
主令控制器
第六节
分类：控制按钮 万能转换开关 主令控制器 行程开关 接近开关
主令电器
作用：发送控制命令或信号的电器
第六节
主令电器
控制按钮
第六节
主令电器
万能转换开关
一. 按钮
按钮图形、符号
SB
SB
SB
a)
b)
c)
a）起动按钮
b）停止按钮
c）复合按钮
二. 行程开关（位置开关）
位置开关的结构图
a）直动式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、控制按钮
复合按钮
既有常开按钮、又有常闭按 钮的按钮组称为复合按钮。按 下复合按钮时，所有的触点都 改变状态，即常开触点要闭合， 常闭触点要断开。但是这两对 触点的变化是有先后次序的
按下按钮时： 常闭触点先断开 常开触点后闭合 松开按钮时： 常开触点先复位（断开） 常闭触点后复位（闭合）
二、控制按钮 a
分类
按用途和结构的不同，分为启动按钮、 停止按钮和复合按钮等。
颜色规定
启动按钮的按钮帽用绿色， 停止按钮的按钮帽用红色。
一、按钮
L A
主令电器 结构型式代号
其中结构型式代号的含义为： K-开启式 S-防水式 J-紧急式 X-旋钮式 H-保护式 F-防腐式 Y-钥匙式 D-带灯按钮
按钮 设计序号
常闭触头数 常开触头数
g 旋转式按钮 h 带灯按钮
用手把旋转操作触头，接通或分断电路。
带有指示灯的按钮，尚可兼做指示灯。
二、控制按钮
按钮主要根据使用场合所需要的触点数、 触点形式来选择开关的种类。
根据工作状态指示和工作情况要求，选 择按钮的颜色。启动按钮选用绿色或黑色， 停止按钮或紧急停止按钮选用红色。
谢谢观看
组成
由按钮、复位弹簧、触点和外壳等部分组成。
二、控制按钮
常闭触点
常开触点
( a ) 外形图
按钮开关的外形和符号
( b ) 结构
结 构 1 2 3 符 号 名 称 4 1 3 2 4
按钮帽 复位弹簧 支柱连杆 常闭静触头 桥式静触头 常开静触头 外壳
SB
常闭按钮 (停止按钮)
SB 常开按钮 (启动按钮)
按钮的图形、文字符号 (a)
SB (a) SB (b) SB (c)
常开按钮 常闭按钮 复合按钮
(b) (c)
一、按钮
按钮帽
复位弹簧
常闭触点 常开触点
a)
主令控制器
一、按钮
一、按钮
二、控制按钮
！ 控制按钮是一种结构简单、应用广泛的主令电器。
在控制电路中作远距离手动控制电磁式电器用，也 功能 可以用来转换各种信号电路和电气联锁电路等。
开启式按钮
一般用于开关柜、控制台、控制柜的面板上。 带有保护外壳，可防止内部的零件受机械损伤 或操作者触及带电部分。 带有密封外壳，防止雨水浸入，户外使用。
b 保护式按钮
c
防水式按钮
d 防爆式按钮
适用于煤矿等有爆炸性气体和尘埃的环境使用。
二、控制按钮 e f
紧急式按钮 钥匙式按钮
有红色大蘑菇头突出于按钮螺帽之外，供需要 紧急切断电源时使用。 只有用钥匙插入按钮才可操作，防止误动作。
SB
复合按钮
二、控制按钮
常闭按钮
外力未作用时（手未按下） 触点是闭合的 ，外力作用时触 点断开，但外力 消失后，在复 位弹簧作用下自动恢复原来的 闭合状态。
二、控制按钮
常开按钮
外力未作用时（手未按下） 触点是断开的，外力作用时触 点闭合，但外力消失后，在复 位弹簧作用下自动恢复原来的 断开状态。
—控制按钮
主令电器
教学主要内容
1
按钮
2
一、按钮
1、2
6
常闭触头
3、4
5
2 5
常开触头
桥式触头 复位弹簧 按钮帽
7
1
6 7
3
钮帽通常采用不同的颜色以示区 别，主要有红、绿、黑、蓝、黄、 白等颜色。
按钮开关结构示意图
一、按钮
结构 由按钮帽、复位弹簧、 桥式触头和外壳等组成。
