主令电器
常用主令电器
常用主令电器嘿，朋友们！今天咱来聊聊常用主令电器呀。
你说这主令电器，就像是电器世界里的指挥官呢！它们掌控着各种电路的开关和指令，那可真是相当重要啊！比如说按钮，这小家伙看着不起眼，可关键时刻那是一按就灵啊！就好像是战场上的发令枪，轻轻一按，电路就跟着它的指令行动起来了。
你想想，要是没有它，那电器们不就像没头苍蝇一样乱撞啦？还有接触器，这可是个厉害角色。
它就像一个大力士，能有力地控制电路的通断。
当电流通过它时，它能稳稳地抓住，让电路按照我们的意愿工作。
就像拔河比赛里的那个最强选手，紧紧地拽住绳子，掌控着局势呢！再说说行程开关，它就像是一个敏锐的哨兵。
一旦有物体碰到它设定的位置，它立马就能发出信号。
这多神奇呀！好比是一个警惕的守卫，稍有风吹草动就能察觉并做出反应。
还有万能转换开关，哇，那真的是超级灵活多变呢！它可以根据不同的需求切换不同的电路状态，就像一个变形金刚一样，能随时变换形态来应对各种情况。
你说厉不厉害？主令电器们虽然各有各的特点和功能，但它们可都是为了让我们的生活和工作更方便、更高效呀。
没有它们，那些复杂的电路系统怎么能正常运转呢？它们就像是一支默契的乐队，每个成员都发挥着自己独特的作用，共同奏响美妙的“电路乐章”。
你看，在我们的日常生活中，从家里的电灯开关到工厂里的大型机器设备，哪里都离不开这些主令电器的身影。
它们默默地工作着，为我们的生活提供着可靠的保障。
我们是不是应该好好珍惜它们，好好利用它们呀？想想看，如果按钮突然失灵了，那我们得费多大的劲去控制电器呀！或者接触器出了问题，电路老是不稳定，那多麻烦呀！所以说呀，这些主令电器可真是我们的好帮手，我们可不能小瞧了它们呢！总之，常用主令电器虽然看似普通，但它们的作用那可是至关重要的啊！它们就像一群幕后英雄，默默地为我们的生活和工作保驾护航。
让我们对它们说一声：谢谢你们啦！。
低压电器基础—主令电器(电气控制课件)
接近开关内部结构为合金簧 片等组成的干簧继电器。
当磁性物体靠近时,其生产 一定强度磁场,电磁力使簧片吸 合、触点闭合。
当磁性物体离开时,磁场减 弱,使簧片释放、触点断开。
磁感应接近开关工作模型
检测物体: 磁性物质 （永久磁铁、带电线圈）
检测距离: 0~10mm, 通常3~5mm
磁感应式
接近开关A
通过其感辨头与被测物体间介质能量的变化来取得信号。 当运动的物体靠近开关到一定位置时，开关发出信号，达到行程 控制、计数及自动控制的作用。
采用了无触点电子结构形式，克服了有触点位置开关可靠性 差、使用寿命短和操作频率低的缺点。
2、接近开关用途
除了行程控制和限位保护外，还可作为 检测金属体的存在、高速计数、测速、定位、 变换运动方向、检测零件尺寸、液面控制及 用作无触点按钮等。
金属物体内部产生涡流, 引起传感 器磁场磁通量变化, 而使传感器输 出信号。
电感式接近开关工作模型
电容式接近开关 Capacitive Sensor
电气图形符号
检测物体: 非薄片的任何介质 检测距离: 0~10mm, 通常3~5mm
++ --
接近开关检测头
无物体接近时,接近开 关检测面静电荷平衡， 电容量C不变,内部RC振 荡回路建立稳定电场。
使设备停止工作或断电。
② “起动”按钮的颜色是绿色。
③ “起动” 与“停止”交替动作的按钮必须是黑色、白色或灰色， 不得用红色和绿色。
④“点动”按钮必须是黑色。 ⑤“复位”(如保护继电器的复位按钮)必须是蓝色。当复位按钮还有停止的 作用时，则必须是红色。
遵循标准：GB14048.5 IEC 60947-5-1
(5)根据接近开关工作电压(10~30VDC), 正确接入电源； (6) 通过接近开关的 “运行”指示灯，观察其运行状态。
4.主令电器
主令电器
二、行程开关 1.行程开关的功能 行程开关是一种利用生产机械某些 运动部件的碰撞来发出控制指令的主令 电器。 行程开关的作用原理与按钮相 同。
YBLX－1系列行程开关
课题4 碰撞前
主令电器
碰撞后
课题4
主令电器
2.行程开关的结构、符号及型号
1－滚轮 2－杠杆 3－转轴 4－复位弹簧
5－撞块 6－微动开关 7－凸轮 8－调节螺钉 JLXK1型行程开关的结构及行程开关的符号
课题4
主令电器
按钮式
单轮旋转式
双轮旋转式JLXK1系列行程开关外形图源自LX19系列行程开关的型号含义
L X 19 □—□ □ □
主令电器 行程开关 设计序号 1－能自动复位；2－不能自动复位 0－直动式；1－滚轮装在传动杆内侧； 2－滚轮装在传动杆外侧； 3－滚轮装在传动杆凹槽内或内外各有一个滚轮 0－无滚轮；1－单滚轮；2－双滚轮 K表示开启式，无字母表示保护式
课题4 2.按钮的结构原理与符号
主令电器 1－按钮帽 2－复位弹簧 3－支柱连杆 4－常闭静触头 5－桥式动触头 6－常开静触头 7－外壳
急停按钮 钥匙操作式按钮
课题4
主令电器
3.按钮的型号及含义 L A □－□ □ □
主令电器
按钮
结构形式代号 （K、H、S、F、J、X、Y、D） 常开触头数 例:
代表一路触头，
1 2 3 触点号
1 × ×
0
2 × × × ×
竖的虚线表示手 柄位置 当手柄置于某一 个位置上时，处 于接通状态的触 头下方虚线上就 标注黑点“·”
1 2
SA
×
× × × × ×
4 5 6
3

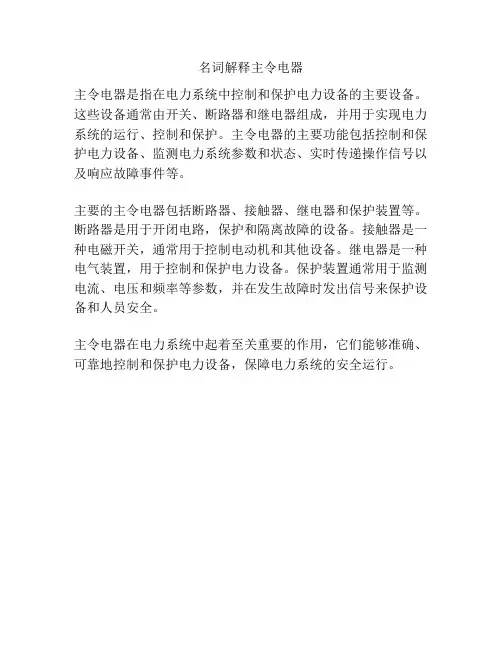

名词解释主令电器
名词解释主令电器
主令电器是指在电力系统中控制和保护电力设备的主要设备。
这些设备通常由开关、断路器和继电器组成，并用于实现电力系统的运行、控制和保护。
主令电器的主要功能包括控制和保护电力设备、监测电力系统参数和状态、实时传递操作信号以及响应故障事件等。
主要的主令电器包括断路器、接触器、继电器和保护装置等。
断路器是用于开闭电路，保护和隔离故障的设备。
接触器是一种电磁开关，通常用于控制电动机和其他设备。
继电器是一种电气装置，用于控制和保护电力设备。
保护装置通常用于监测电流、电压和频率等参数，并在发生故障时发出信号来保护设备和人员安全。
主令电器在电力系统中起着至关重要的作用，它们能够准确、可靠地控制和保护电力设备，保障电力系统的安全运行。
主令电器简介
2.光电开关的应用
光电开关广泛使用于非电量的检测控制中。用光电开关对物体的靠近、通过等状态进行检测，可实 现对自动装置的控制。 近年来，随着生产自动化、机电一体化的发展，光电开关已发展成系列产品，其 品种及产量日益增加，用户可根据生产需要，选用适当规格的现成产品，而不必自行设计光路及电路。
光电开关的应用如图ｄ所示，图中用光电开关对通过自动传输机的药瓶数量进行检测，同时还采用 光电开关对药瓶标签的封装情况进行检测。
3.图形符号及文字符号 控制按钮的图形符号及文字符号如图所示。按钮型号有国产型号LA
系列，统一设计新型号为LA25系列，引进德国BBC公司的为LAZ系列。
二、行程开关 行程开关又称限位开关，一般有执行元件、操作机构及外壳组成，利用生产机械的某运
动部件对开关操作机构的碰撞而使触点动作，控制机械运动的方向和行程的大小，或实现极 限位置保护。行程开关的种类很多，按结构分有直动式、微动式、滚动式。
霍尔接近开关的工作示意图
3．霍尔开关的特点 霍尔开关与机械开关相比，具有如下特点： (1)为非接触检测，不影响被测物的运动工况；无机械磨损和疲劳
损伤，工作寿命长。 (2)为电子器件，故响应快（ 一般响应时间可达几毫秒或几十毫
秒）。 (3)采用全封闭结构,防潮,防尘，可靠性高且维护方便。
（4）可以输出标准电信号，易与计算机或PLC配合使用
光电开关可分为两类：遮断型和反射型。 图a为遮断型光电开关，发射器和接收器相对安放，轴线严 格对准。当有物体在两者之间通过时，红外光束被遮断，接收器接收不到红外线而产生一个电脉冲信号。
反射型光电开关分为两种情况：反射镜反射型（接收型）及被测物体反射型（简称散射型），如图 b、c所示。接收型光电开关单侧安装，需要调整反射镜的角度以取得最佳的反射效果，其检测距离不如 遮断型光电开关。散射型光电开关安装最为方便，且可根据被测物体上的黑白标记来检测， 但检测距离 较小，只有几百毫米。
主令电器
关时，行程开关的触点动作，实现电路的
切换。
二：应用场合 行程开关 广泛用于各类机床和起重机械， 用以控制其行程、进行终端限位保护。在电梯
的控制电路中，还利用行程开关来控制开关轿
门的速度、自动开关门的限位，轿厢的上、下
限位保护。
三、行程开关器件展示
四、行程开关的结构
行程开关有两种类型：直动式（按钮式）和
旋转式，其结构基本相同，都是由操作机构
、传动系统、触头系统和外壳组成,主要区别
在传动系统。直动式行程开关的结构、动作 原理与按钮相似。
五、行程开关的符号
常开（动合）触头
ST
电路符号 常闭（动断）触头
ST
a)
行程开关符号
a) 常开触点
b)
b) 常闭触点
电路符号
六、结构原理： 直动式行程开关的结构、动作原理与按钮相 似。它的作用与按钮相同，只是其触点的动作 不是靠手动操作，而是利用生产机械某些运动 部件上的挡铁碰撞其滚轮使触头动作来实现接 通或分断电路的。
实现远距离自动控制。
几种常见按钮开关
一、按钮开关的结构示意图。
按钮帽 复位弹簧 桥式动触点
接线柱 静触点
二、按钮的分类
1. 常闭按钮 （停止按钮） 结构 工作过程: 作用 通常用来断开控制电路。 电路符号
静触点
SB
常闭(动断)按钮
桥式动触点
2. 常开按钮 （启动按钮） 结构 工作过程
课题
主令电器
授课人：曹 肖 霞单位：赵县职中心主令电器的定义：主令电器是用作切换控制电 路，以发出指令或作程序控制 的操纵电器。常用的主令电器 有按钮开关、行程开关、万能 转换开关等。
常用的主令电器介绍
常用的主令电器介绍主令电器是用来闭合和断开控制电路，用以控制电力拖动系统中电动机的启动、停止、制动及调速等。
主令电器可直接作用于控制电路，也可以通过电磁式电器间接作用于控制电路。
在控制电路中由于它是一种专门发布命令的电器，故称为主令电器。
主令电器不允许分合电路。
主令电器应用广泛、种类繁多。
按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。
1、控制按钮控制按钮简称按钮，是一种结构简单、适用范围广泛的手动主令电器，在控制电路中做远距离手动控制电磁式电器用，也可以用来转换各种信号电路和电气联锁电路等。
控制按钮按用途和结构的不同，分为起动按钮、停止按钮、复合按钮等。
起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。
起动按钮的按钮帽采用绿色。
停止按钮常带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。
停止按钮的按钮帽采用红色。
复合按钮常带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。
2、行程开关按照生产机械的行程发出命令以控制其运行方向或行程长短的主令电器，称为行程开关。
若将行程开关安装于生产机械行程终点处，以限制其行程，则称为限位开关或终点开关。
在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，可实现电路的切换。
因此，行程开关是一种根据运动部件的行程位置而切换电路的电器。
行程开关广泛用于各类机床和起重机械，控制其行程、进行终端限位保护。
由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。
接近开关是一种无须与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。
主令电器之按钮开关限位开关转换开关
主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。
主令电器只适合应用于控制电路中，不适合应用于主电路中。
主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。
一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。
按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。
图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。
当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。
按钮触点动作的时间差特性在触点竞争的应用中起关键作用。
提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。
控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。
控制按钮的图形和文字符号如图2所示。
图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。
二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。
行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。
其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。
从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。
操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。
触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。
主令电器
主令电器主令电器：用来发布命令、改变控制系统工作状态的电器。
（闭合、断开控制电路，不允许分合主电路）常用主令电器：控制按钮、行程开关．万能转换开关和主令控制器等。
一、控制按钮1、结构：按钮帽、复位弹簧、动触点、静触点2、原理：↓ 动触点下移，先断开常闭触点，后接通常开触点 ↑ 动触点上移，先断开常开触点，后接通常闭触点3、作用：发布命令、机械联锁4、种类：1）颜色：红—停止 绿—起动 黑—点动 2）结构：蘑菇—急停 指示灯式—指示 钥匙—安全 平钮—一般5、图形和文字符号SB SB SB1— 按钮 2—复位弹簧 3一常闭触点 4一常开触点注意：水平绘制时，逆时针旋转二、行程开关与接近开关（根据运动部件的行程位置切换电路的器件）作用：机械位移信号—→电信号1、行程开关（有触点）1）结构：推杠代替按钮帽2）原理：由移动物体碰压推杠使触点动作。
（微动开关：触点瞬间完成换接，不受推杠下压速度影响）3）分类：自复位式（直杠式）、非自复位式（滚轮式）4）符号：SQ2、接近开关（无触点）1）原理：电磁感应2）优点：无接触、定位精度高，使用寿命长3）分类：电感式（只能检测金属物体）、电容式三、万能转换开关（多挡式、控制多回路的主令电器）1．作用1）低压断路机构的合闸与分闸；2）电压表、电流表的转换开关；3）小容量电动机的起动、调速和换向。
（万能转换开关的通断能力不高，只能直接控制小容量电动机）2．结构：触点座、凸轮、转轴、手柄（层）与转换开关比较：1）层数多（1～10层）2）触点多（每层3对）3）手柄转换位多 （2～12） 3．图形和文字符号万能转换开关的真值表(触点接通用×表示)和图形文字符号（“●”表示手柄在该位置时触点接通）四、主令控制器（较为频繁的切换复杂的多回路控制电路的主令电器）主令控制器的触头是按小电流设计，尺寸小，不需要灭弧装置（不能直接控制电动机）。
按结构型式可分为： 1、凸轮非调整式主令控制器凸轮不能调整，其触点只能按一定的触点开闭表动作。
主令电器
发射器A 接收器B
被检测物
0
电器控制与PLC技术 FJUT
。万能转换开关
万能转换开关是一种多档式、控制多回路的主令电器。
。万能转换开关作用：主要用于各种控制线路的转换、电压表、电流表
的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可 以用于直接控制小容量电动机的起动、调速和换向。
1.1常用电器元件及符号 1.1.6主令电器
。按钮
。按钮结构：由按钮帽、复位弹簧、触点和外壳等组成。
按钮帽
触点系统 复位弹簧
1.1常用电器元件及符号 1.1.6主令电器
。按钮
。触点动作特点：先断后
合
常开触点 静触点 金属 推杆
常闭触点 静触点
触点 弹簧
电器控制与PLC技术 FJUT
1.1常用电器元件及符号 1.1.6主令电器
。按钮
。触点动作特点：先断后合
。光电开关结构：由发射器、接收器和检测电路三部分组
成。
发射器A
被检测物
接收器B
电器控制与PLC技术 FJUT
1.1常用电器元件及符号 1.1.6主令电器
。光电幵美
。光电开关类型：对射式、反射式
对射式光电开关：发射器和接收器是分离在两侧，装在两个外壳中。当无遮 挡物时，接收器能够接收到发射器发出的红外线，触点动作；当有物体挡住 时，接收器便接收不到红外线，触点复位。
直动式
)
滚轮式、
微动式
电器控制与PLC技术 FJUT
1.1常用电器元件及符号 1.1.6主令电器
o行程开关
。行程开关符号
电器控制与PLC技术 FJUT
1.1常用电器元件及符号 1.1.6主令电器
。接近幵关 接近开关是一种非接触式的位置检测开关。
电气自动化技术《主令电器拓展知识》
主令电器主令电器在自动控制系统中用于发送控制指令，能直接接通和断开控制电路，远距离发出手动指令去控制其他电器〔接触器、继电器等〕，也可以通过电磁式电器间接作用于控制电路，但不能直接分合主电路。
主令电器种类繁多，应用极广，常用的主令电器按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器〔脚踏开关、钮子开关、紧急开关〕等。
下面仅介绍控制线路中常用的主令电路〔1〕控制按钮控制按钮简称按钮，是最常用的主令电器。
按钮为手动控制，可作远距离电气控制使用。
以LA18、LA19系列为例，其外形结构如图18所示，其图形及文字符号如图19所示。
图18按钮外形及结构图1-按钮帽 2-复位弹簧 3-动触点 4-动合触点的静触点 5-动断触点的静触点 6、7-触点接线柱(a )SB SB (b )SB(c )〔a〕动合触点〔b〕动断触点〔c〕复式图19 按钮的图形和文字符号1〕结构与原理既有动合触点，也有动断触点的按钮称为复合式按钮，如图19所示。
常态时，无外力施于按钮帽1，静触点4断开，静触点5闭合。
当需要发出指令，有外力施于1上时，动触点3将动断触点5分断，动合触点4闭合。
当外力消失时，触点在复位弹簧2的作用下自动复位。
LA18系列按钮采用积木式结构，触头数目可按需要拼装，一般装成二动合、二动断，也可根据需要装配成1动合、1动断到6动合、6动断形式。
控制按钮可做成单式〔一个按钮〕、复式〔两个按钮〕和三联式〔3个按钮〕的形式。
为便于识别各个按钮的作用，防止误操作，通常在按钮帽上做出不同标志或涂以不同颜色，表示不同作用。
工作中为便于识别不同作用的按钮，防止误操作，国标GB5226-85对其颜色规定如下：①停止和急停按钮：红色。
按红色按钮时，必须使设备断电、停车。
②启动按钮：绿色。
③点动按钮：黑色。
④启动与停止交替按钮：必须是黑色、白色或灰色，不得使用红色和绿色。
⑤复位按钮：必须是蓝色；当其兼有停止作用时，必须是红色。
2 常用低压电器_主令电器
主令电器—万能转换开关的结构和原 理
万能转换开关其中一层的结构示意图 ：
主令电器—万能转换开关的结构 和原理
触点是在绝缘基座内，为双断点触头桥式结构，动触 点设计成自动调整式以保证通断时的同步性，静触点 装在触点座内。使用时依靠凸轮和支架进行操作，控 制触点的闭合和断开。 操作过程 用手柄带动转轴和凸轮推动出头接通或断开。由于凸 轮的形状不同，当手柄处在不同位置时，触头的分、 合情况不同，从而达到转换电路的目的。
LA 结构形式 动断触点数 动合触点数 设计序号 按钮 主令电器
K——开启式 H——保护式 S——防水式 F——防腐式 J——紧急式 X——旋钮式 Y——钥匙操作式 D——指示灯按钮
主令电器—按钮的型号
LA2系列按钮供交流50Hz，电压至380V及直流 电压至220V的电路中作远距离手动控制电磁 起动器、接触器、继电器线圈及其它电气信 号电器之用。
主令电器—万能转换开关的选用 和使用
万能转换开关主要根据用途、接线方式、所需触头挡数和额定电 流来选择。 万能转换开关的安装与使用 （1）万能转换开关的安装位置应与其他电器元件或机床的金属部件 有一定间隙。 （2）万能转换开关一般应水平安装在平板上。 （3）万能转换开关的通断能力不高，用来控制电动机时，LW5系列 只能控制5.5kW以下的小容量电动机；用于控制电动机的正反转则 只能在电动机停止后才能反向启动。 （4）万能转换开关本身不带保护，必须与其他电器配合使用。 （5）当万能转换开关有故障时，应切断电路检查相关部件。
LW4系列万能转换控制开关（以下简称转换开关）， 适用于交流50或60赫兹，电压至500伏，直流至440 伏的电路中，作为主令电器，亦可作电流表及电压 表的换相开关及作为小容量电动机启动、调速和换 向之用。
第2讲主令电器
1、结构： 2、工作原理：
按钮被按下时，动触桥下移，动断静触点断开， 动合静触点接通；松开按钮时，在复位弹簧的作用 下，动触桥复位，动合静触点断开，经过一定行程 后，动断静触点闭合复位。
主要由按钮帽、复位弹簧、常开触点、常闭触点、接线柱、 外壳等组成。
3、类型和主要技术参数
（1）类型：LA2，LA18，LA19，LA20及LA25系列
以LJ2系列晶体管式接近开关为例
1）当无金属物时：V4截止，V5导通，V6截止，开 关无输出 2）当有金属物时：V3截止，V4导通，V5截止， V6导通，开关输出
三、主令控制器
（1）作用：主令控制器是按照预定程序转换控制电路的主
令电器，用它在控制系统中发布命令，通过接触器实现对电动 机的启动、制动、调速和反转控制。
（2）主要技术参数：额定电压、额定电流。 选择时主要考虑按钮的规格、结构形式、触点数、 按钮颜色和是否需要指示灯等要求。常用的规格为 交流电压380V，额定电流5A，颜色：红，绿，黄等。
4、图形和文字符号
外壳
按钮开关的外形和结构 按钮开关的图形符号和文字符号
按钮开关的型号含义
二、位置开关
是一种利用生产机械某些运动部件的碰撞来发 出控制指令的主令电器。用于控制生产机械的运动 方向、行程大小或位置保护
胶盖闸刀开关外形及结构
刀开关的图形和文字符号
（2）铁壳开关
铁壳开关又称封闭式负荷开关，可不频繁地接通和分断 负荷电路，也可用作15 kW以下电动机不频繁启动的控制开 关。它的铸铁壳内装有由刀片和夹座组成的触点系统、熔断 器和速断弹簧，30 A以上的还装有灭弧罩
2）组合开关
组合开关由多节触点组合而成，是一种手动控制电器。它 可用作电源引入开关，也可用作5.5 kW以下电动机的直接启 动、停止、反转和调速控制开关，主要用于机床控制电路中。 它的内部有三对静触点，分别用三层绝缘板相隔，各自附有 连接线路的接线桩。三个动触点相互绝缘，与各自的静触点 相对应，套在共同的绝缘杆上。绝缘杆的一端装有操作手柄。 转动手柄，即可完成三组触点之间的开合或切换。开关内装 有速断弹簧，以提高触点的分断速度。
什么是主令电器-主令电器作用和分类
什么是主令电器?主令电器作用和分类
主令电器是用作闭合或断开控制电路、以发出指令或作程序控制的开关电器。
它包括按钮、凸轮开关、行程开关、指示灯、指示塔等。
另外还有踏脚开关、接近开关、倒顺开关、紧急开关、钮子开关等。
主令电器分类：
按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，一般是采用积木式结构，由按钮帽，复位弹簧，桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。
还有一
种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
一类为以机械行程直接接触驱动，作为输入信号的行程开关和微动开关；另一类为以电磁信号（非接触式）作为输入动作信号的接近开关。
其中最常见的是行程开关，它利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。
通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
主令电器定义
主令电器定义嘿，朋友们！今天咱来唠唠主令电器。
你说这主令电器啊，就像是电器世界里的指挥官！它呀，专门负责给其他电器下达各种指令，就好像是乐队里的指挥家，指挥着各种乐器演奏出美妙的乐章。
你想想看，要是没有主令电器，那这一堆电器不就乱套啦？就好比一支军队没有了将军，那还不得打得稀里糊涂呀！主令电器就是这么重要，它掌控着整个电器系统的运行节奏。
比如说按钮吧，这可是常见的主令电器之一。
你轻轻一按，嘿，就像给电器发出了一道命令，它就得乖乖听话开始工作啦。
还有转换开关，就像个机灵的小猴子，在不同的电路之间跳来跳去，灵活地切换着各种状态。
再说说行程开关，这玩意儿可神奇了。
它就像是个敏感的小卫士，一旦某个物体碰到了它设定的位置，它马上就发出信号，让其他电器做出相应的反应。
你说这多有意思呀！主令电器的种类那可多了去了，每一种都有它独特的作用和魅力。
它们虽然看起来不起眼，但是在各种电器设备中可是起着至关重要的作用呢！就像我们生活中的那些默默付出的人，虽然不显眼，但却不可或缺。
你看那些大型的机械设备，要是没有主令电器精准地指挥，能正常运转吗？肯定不行呀！主令电器就像是背后的无名英雄，默默地保障着一切的顺利进行。
我们家里的电器其实也有主令电器的身影呢。
比如说电灯的开关，那不就是个简单的主令电器嘛。
你每天都在和它打交道，可你有没有想过它的重要性呢？所以啊，可别小瞧了这主令电器。
它们虽然小小的，但是作用大大的！它们就像是电器世界里的精灵，在看不见的地方忙碌着，为我们的生活带来便利和舒适。
下次当你再使用电器的时候，不妨想想那些默默工作的主令电器吧，是不是觉得它们特别了不起呢？反正我是这么觉得的！主令电器，真是电器世界里不可或缺的存在啊！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器的型号含义
例如，CJl2—250／3为CJl2系列交流接触器，额定 电流250A，三个主触点。 CJl2T—250／3为CJl2系列改型后的交流接触器，额 定电流250A，三个主触点。
接触器的主要技术参数
1、额定电压 接触器铭牌额定电压是指主触点上 的额定电压。 通常用的电压等级为： 直流接触器：220V、440V、660V 交流接触器：220V、380V、500V 2、额定电流 接触器铭牌额定电流指主触点的额 定电流。 常用的电流等级为： 直流接触器：25A、40A、60A、100A、 l 50A、250A、400A、600A。 交流接触器：5A、10A、20A、40A、60A、 100A、150A、250A、400A、600A。
刀闸起隔离作用
主触头
线圈 铁芯 衔铁 特点：小电流控 电动机 制大电流。
M 3~
辅助 触头
自锁
接触器常见故障
1) 触头过热 主要原因有：接触压力不足、触点表面氧化、触点容量不 够等。 2) 触头磨损 主要原因有：一是电气磨损，由电弧的高温使触头上的金 属氧化和蒸发所造成；另一是机械磨损，由于触头闭合时的撞 击， 触头表面相对滑动摩擦所造成。
注意：按钮触头作电流较小，一般不 超过5A，不能直接控制主回路的通断。
行程开关
行程开关又称限位开关或位置开关
工作原理：它是利用设备某些运动部 位来碰撞开关触头而动作
微动开关
各种类型行程开关
行程开关
用作电路的限位保护、行程控制、 自动切换等。
结构与按钮类似，但其动 作要由机械撞击。
常开（动合）触头
3、线圈的额定电压 接触器线圈正常工作的电压 常用的等级为： 直流线圈；24V、48V、220V、440V。 交流线圈：36V、127V、220V、380V。 说明： 1）交流负载选用交流接触器，直流负载选用直流接触 器，但交流负载频繁动作时可采用直流吸引线圈的接触 器。 2）常用的额定电压是直流110v，220v； 交流127v，220v，380v。 4、额定操作频率 额定操作频率是指每小时接通次数。 说明：交流接触器最高为600次／h； 直流接触器可高达1200次／h。
熔断器的作用
熔断器是串接在被保护的电路中，当电路 正常工作时，流过的电流小于或等于熔断 器熔体的额定电流；当电路出现过载或短 路时便有很大的电流通过，使熔体发热而 熔断，从而切断电路，保护线路和用电设 备。
熔断器模拟视图
常见熔断器分类
开启式 半封闭式 封闭式
常见封闭式熔断器
低压电器产品型号代号
代 号 H 名 称 刀 开 关 和 转 换 开 关 熔 断 器 插 入 式 A B C D 刀 开 关 G H 封 闭 式 负 荷 开 关 汇 流 排 式 照 明 螺 旋 式 封 闭 式 J K L M P Q R 熔 断 器 是 刀 开 关 S 刀 行 转 换 开 关 T U W X Y 其 它 Z 组 合 开 关
点接触：小电流的触点 线接触：中等容量的触点 面接触：大容量的触点
（a）点接触
（b）线接触
(c) 面接触
接触器结构
l一电磁机构 3—释放弹簧 5一底座
2—主触点和灭弧装置 4一辅助触点
电磁机构：线圈、铁芯和衔铁组成。 主触点和灭弧装置 主触点：通断较大电流的主电路。 1）按主触点的容量大小有桥式触点和指形触点 2）直流接触器、电流20A以上的交流接触器均装 有灭弧罩（或带有栅片或磁吹的灭弧装置）。 注意：不能将交直流接触器的主触点互换使用， 否则使灭弧发生困难。 辅助触点 辅助触点：通断较小电流的控制电路。 特点：桥式触点、触点的容量较小。
转换开关原理与作用
转换开关是一种多层触点组合而成的刀开 关。 它有3对静触点分别装在绝缘板上。还 有3个动触点和绝缘板一起套在方轴上，通 过手柄可以使方轴做90度正、反转动 作用：它可以用于5KW以下电动机的直接 启动、停止、正反转等控制电路中。
低压断路器
低压断路器又称自动空气开关。 在电路一旦发生短路、严重过载、欠电压 时，会自动切断电源，以保护电路内的电 气设备的电器称低压断路器。 低压断路器也可以用于不频繁启动的小 功率电动机电源的接通与切断。
断路器的选择
断路器的额定电压≥电路额定电压 断路器的额定电流≥电路实际工作电流 热脱扣器的整定电流=所控制负载的额定电流 电磁脱扣器的瞬时脱扣整定电流＞负载电路正 常工作时的峰值电流
主令电器
主令电器是在自动控制系统中用来切 断和接通控制电路，改变电路工作状 态的一种发布命令的操作电器。
常用的主令电器
基本电气元件 培训
郑州三全食品股份有限公司维修部
培训目的
熟悉各类电气元件：如按钮，接触器、时间 继电器、热继电器、固态继电器等，了解其 结构和工作原理，学习正确使用。
学习目标：
知识目标：1、什么是低压电器；
2、低压电器的分类 3、熔断器； 4、主令电器 5、接触器 6、继电器 能力目标：1、掌握常用低压电器的选用方法； 2、掌握常用低压电器的参数及工 作性能。
情感目标：通过低压电器课程的学习，锻炼一
下大家的思维方式，提高专业技术水准。
低压电器
国标GB12326-2000中有关于系统高 中低压电压等级 交流：1KV以下为 低压，1KV及以上者为高压 。直流： 1200V及以上者为高压，1200V以下 者为低压
什么是低压电器
在电动机的控制设备中，大量使用了由开 关、接触器、继电器、电子元件等组成的 控制电路。这些控制电路中使用元件都在 低压下工作，故称为低压电器。
ST
常闭（动断）触头
ST
电路符号
电路符号
接触器
什么是接触器
接触器是一种用在电气控制系统中完成接 通和断开主电路的控制电器 接触器控制对象：电动机及其它电力负载
交流接触器的结构和图形符号 (a) 外型； (b) 结构示意图； (c) 图形符号
接触器触点接触有那几种形式
触点接触形式：点接触、线接触和面接触。
按钮开关 行程开关 万能转换开关 晶体管接近开关
按钮开关
各种类型按钮
带灯普通按钮
按钮开关的型号意义
L A □ －□ □ □
结构形式，K为开启式，S为防水式，J 为紧急式，Y为钥匙式，X为旋转 式，H为保护式，D为带指示灯式 常闭触头数
常开触头数 设计序号 按钮
主令电器
举例： L A
接触器有关符号：
接触器线圈
字母“KM”表示
接触器主触头－－用于主电路
不带灭弧罩
常开
带灭弧罩
接触器辅助触头－－用于控制电路
常闭
返回
接触器工作原理
~ ~
主触头
动作过 程 线圈通电
衔铁被吸合 触头闭合
弹簧
线圈
铁芯 衔铁 电机
M 3~
辅助 触头
电机接通 电源
返回
简单的接触器控制
A
B
C
停止 按钮 起动 按钮
Z
电 阻 器 变 阻 器 调 整 器 电 磁 铁 其 它
烧 结 元 件 石 墨
铸 铁 元 件 起 动 调 速 油 浸 起 动 液 体 起 动
电 阻 器 滑 线 式
其 它
B
其 它
T
M
牵 引
起 重
制 动
A
保 护
插 销
灯
接 线 盒
铃
熔断器
什么是熔断器
熔断器是对电路和用电设备的过载和短路 进行保护的电器
螺旋式
无填料封闭式
瓷插式
有填料封闭管式圆筒帽形 熔断器
瓷插式结构
图4-11 瓷插式熔断器
接线方式：低进高出
有填料螺旋式熔断器 (a) 外型； (b) 结构
无填料封闭式熔断器 (a) 外型； (b) 结构
熔断器的型号及意义为
熔断器符号
FU
电路符号
熔断器选择
依据负载的保护特性和短路电流的大小选 择熔断器的类型
1）辅助触点可分为：常开触点、常闭触点 2）辅助触点的作用：控制电路中起联锁、逻辑运算； 3）辅助触点没有灭弧装置，一般不能用来分断主电路。 4、释放弹簧机构或缓冲装置 5、支架与底座。
为什么要使用灭弧装置
交流接触器分断大电流电路时， 往往会在动、静触点之间产生很强的 电弧。电弧的产生，一方面损坏触头， 减少触头的使用寿命；另一方面延长 电路切断时间，甚至引起弧光短路， 造成事故。容量较小（10 A以下）的交 流接触器一般采用双断口电动力灭弧， 容量较大（20 A以上）的交流接触器 一般采用灭弧栅灭弧。
低压电器型号组成形式 □ □ □ - □ □/ □ □
特殊环境条件派生代号（用字母表示）
辅助规格代号（用数字表示，位数不限）
辅助规格代号（用字母表示） 基本规格代号（用数字表示，位数不限）
特殊派生代号（用字母表示，说明全系列在 特殊情况下变化的特征） 设计代号（用数字表示，位数不限，其中两 位及两位以上的首位数字为“9”表示船 用，“8”表示防爆，“7”表示纺织， “6”表示农业，“5”表示化工） 类型代号（用字母表示，最多3位）
主令电器 按钮
4 - 2 H
设计代号 双钮保护式
按钮剖面图：
常开(动合)按钮
SB
常闭(动断)按钮
SB
电路符号
电路符号
返
复合按钮
SB
电路符号
复合按钮： 常开按钮和常闭按钮做在一起。
按钮开关作用
