青铜器做旧方法

青铜器做旧方法
sqhfyw的博客

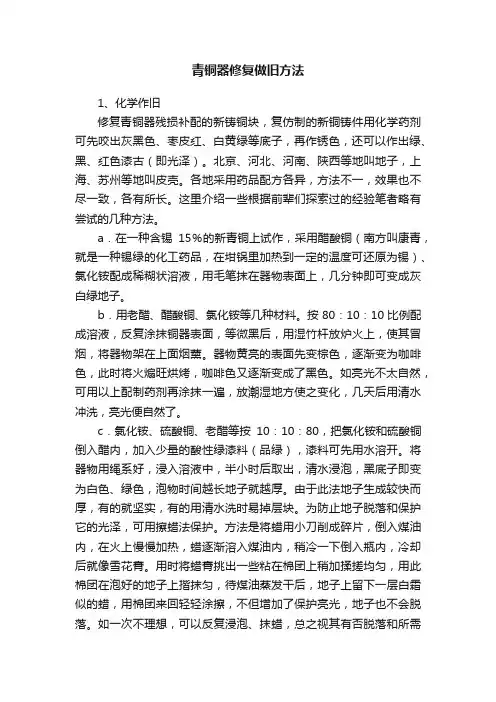

我在５０多年修复复制古代青铜器的实践中，不断总结经验吸取了无数次失败的教训总结出来的故宫博物院为英国复制１６００余件古代青铜器的工作；用这种方法作旧唐朝以前的青铜器称古代青铜器唐朝以后的青铜器称近代青铜器”古代青铜器、近代青铜器被埋在地下或藏在洞穴中千百年被挖掘或开采出来铜器地子上有红、黄、蓝、白、黑、绿、紫、碱、沙土等２０余种锈色且有深有浅锈色很美美得自然美得很“野我们复制古代青铜器就要照着古代青铜器的“面貌”复制。

我（虚岁１５岁）到北京学习修复古玩从师傅那儿学到的作旧方法是把新铜器浸泡在酸梅液中一泡就是十几天将漆皮泡在酒精中至漆皮溶化再调入矿石色在其铜器上作旧这样即使是一位技术十分熟练的工匠复制一件不大的古代青铜器也得５０多天而且做的地子和锈不牢固用指甲一划就掉下来了新铜也露出来了还有一种方法就是把打磨好的新铜器埋在地下经常倒水湿闷着二三年后挖出来但器上的地子仅是旧红铜色锈糠一碰就掉我摸索出来的化学作旧方法解决了时间、地子、锈色不好的难题用这种方法作旧地子、锈色跟古代青铜器上地子、锈色相似[而且锈坚固用指甲使劲刻划锈不掉锈色自然生动\可达到真伪难辨的程度其步骤如下：
一、青铜器预处理作旧前对青铜器铸件毛坯进行预处理：首先用钢锯把铸口锯掉锯时别伤了器体，再用钢锉把锯口锉平其次用砂布将铸口及整个铜器磨平、磨细；最后用磨铜碳（椴木炭放在水中浸泡透）蘸水将整个铜器内外特别是花纹处表面磨得平光柔细
二、煮黑按硫化钠（Ｎａ２Ｓ·９Ｈ２Ｏ）与水 Ｈ２Ｏ １∶３的重量比倒入铁容器中加热煮沸后放入已经预处理好的青铜器（硫化钠水溶液要没过器面）煮沸２０分钟后取出这时平光柔细的青铜器面变成黑色，放入清水中浸泡用棕刷刷掉器上的浮黑，再用粗布反复擦器直到黑亮为止原硫化钠水溶液可重复煮黑煮黑三四次后，可适量加入硫化钠和清水继续使用
三、咬旧用毛笔或棕刷蘸着咬旧液在已经煮过黑的青铜器上均匀涂抹至少涂抹两次咬旧液配制的方法是：将硫酸铜（ＣｕＳＯ４·５Ｈ２Ｏ）与氯化氨 ＮＨ３Ｃｌ 按１∶１的重量比倒入广口玻璃瓶中（如硫酸铜块大再倒入好的白酒（二锅头即可）白酒要没过硫酸铜和氯化氨混合体、泡２４小时涂抹两次后待器上的咬旧液未干而潮时用清水冲咬旧液再用羊毛刷子沾水轻轻刷器最后用拧干的湿毛巾将器
上的水蘸净、晾干这时咬旧后的青铜器变成旧黄色了
四、做高锈；将细铜末放入大瓷碗中倒入硝酸（ＨＮＯ３）（铜末与硝酸的重量比为２∶１）硝酸是强氧化剂这时化学反应强烈、冒黄烟易烧伤皮肤最好在抽风橱中进行１５分钟后；用木棒搅拌如还有铜末未咬到可再倒入些硝酸待反应停止后再搅拌直至成不黑不黄的旧黄泥状（简称其为“铜泥”）备用做高锈的方法是在毛笔上沾点水抠点“铜泥”蘸点氯化氨、硫酸铜粗粉粒再蘸点细食盐在器上适当的地方（器上花纹不清楚处）堆涂器内也涂抹器口要少堆涂如想在器上某个部位把锈做得再高些可用毛笔再抠点“铜泥蘸些前面讲过的材料堆厚些即可但要堆得自然高锈做好后在器内外撒些铁末再把细黄土面撒在整个青
铜器上（包括器内）
五、闷锈闷锈用的装置是一个没有底的木箱子箱子的四壁及盖要严大小视青铜器的大小而定在木箱子内铺上２－３寸厚的黄土浇上清水渗透放入已经做完高锈的青铜器箱口盖上三四层塑料布盖上木盖木盖上再压上重物使箱口严严实实不能透气三天后将箱盖打开用小眼喷壶在青铜器上喷水要喷得少而匀然后盖严以后每隔２－３天喷一次水花总计闷２４天左右后再喷一次水花箱盖要留一条小缝让木箱内的水分慢慢蒸发掉箱内的青铜器慢慢地干在闷箱１０天后青铜器上发出蓝、绿、红、土锈锈长得差不多了
将青铜器从箱内取出放在外边晾干有足的青铜器倒着放置为宜使足内干透应当说明的是闷锈时间的长短与闷锈处的环境有关温度高闷的时间可短些温度低闷的时间要长些收藏
六、涂抹硝基清漆铜锈干透后用鬃刷子轻轻刷掉青铜器内部和外部的浮黄土如青铜器上还有水用毛笔或鬃刷子沾硝基清漆把青铜器内外全涂抹一层晾干硝基清漆渗透到已生成的铜锈内干透后铜锈硬而结实^而且看不出锈上涂有清漆涂清漆后如青铜器上细花纹或素处显得亮些可用毛笔沾稀料在此处涂２－３次将清漆化开用布擦后就不亮了在涂抹硝基清漆时整个青铜器涂抹一次即可但高锈处要涂抹２－３次并
要干透
七、手工补旧化学作旧后…在青铜器上某些部位也可能有星星点点露铜的地方也可能有的锈长得不
理想；就需要手工补旧
八、擦蜡刷蜡用蜡布擦拭铜器蜡布的做法是：将布加热再加热再打蜡使蜡熔化在布纹中即可用蜡布将铜器的花纹、地子、边沿处全部擦到（也可以用块腊擦拭）再用蜡刷子刷蜡蜡刷子的做法是：用鬃刷子在蜡块上摩擦使鬃毛上蘸上蜡再在火上烘烘使蜡熔在鬃毛上即可在刷蜡时要将整个铜器刷到复
制好的古代青铜器要亮、暗亮、柔亮才佳。

金属铜在大自然中是单独存在，或者与砷结伴出现的。

早在石器时代铜就被加工成形应用，这是确定无疑的。

众所周知那时就有小铜珠、细铜丝和铜丝螺旋，还已经用天然铜锻打成小型工具或短剑。

而且人们也很早就从铜矿中炼出铜来，例如伊朗、美索不达来亚、希腊、南斯拉夫、巴基斯坦和土耳其在公元前四世纪就肯定有了铜制工具。

关于最初发现从石头中制取金属（从铜矿中炼出铜）的地区的讨论，说法多种多样，涉及面很广，这里就不提及了。

金属的混合物叫做合金。

开始时人们只应用或者制作纯铜，或含有天然杂质的铜（大多含1%以下砷、锑、银，也有含镍的），后来发现在铜里添加砷的矿物质有好色效果：含砷量多的铜要硬的多，结果使许多工具更具优越性。

由于加砷改善了铜的性能，接着便搀了锡，结果形成了这个新材料——青铜，至少应
用了一千年。

铜虽然比较软，但不能浇筑，因为它的吸氧性特别强，这种铸件多泡，所以同基本上是经过捶打，即锻造来变形的。

而加了砷青铜和加了锡青铜这两种同就硬的多了，很适宜用他们来浇铸，另外也可以加以锻造。

在青铜中加些铅，会显著改善它的浇铸性能。

青铜的氧化
在空气或土壤中，天然和人工形成的物质作用于青铜器，使其渐渐氧化。

雨水会溶解大自然中的氧气、二氧化碳和空气水分，溶解任何动物呼出的二氧化碳、二氧化硫和硫化氢。

而跟雨水一样，大自然中的氧气、二氧化碳和空气水分也具有腐蚀性。

加上还有食盐和海里、地下水中含有的其他盐类，都一起侵蚀着铜合金。

同的氧化口各种形式，在水中形成南溶解或者不溶解的化合
物，主要形成下列化合物：
氧化物：氧化亚铜红色赤铜
一氧化铜黑色黑铜
碳酸盐：碱式碳酸铜绿色孔雀石
碱式碳酸铜蓝色蓝铜
硫化物：硫化亚铜黑灰至褐色辉铜
硫化铜蓝色铜蓝
氯化物：绿化亚铜无色铜盐
还形成了一些稀有氯化物，即盐类，所有这些物质成为绿锈残留在青铜上。

绿化铜和蓝色的硫化铜虽然也形成了，但因为他们有水溶性，所以被水冲掉了。

青铜中还有锡，锡在下雨时往往氧化成白灰色的二氧化锡——锡石，它因为不溶于水，所以也留在
绿锈中。

青铜器上绿锈的图像：在仍然完好无损的青铜芯上有一层红色的氧化亚铜，在这上面是黑色的一氧化碳，再上面是绿色的碱性碳酸铜——孔雀石。

无色蜡状的氯化亚铜往往横穿从青铜芯到绿锈表面的各层，一直延伸到绿锈表面，在表面层中有加了孔雀石跟土粘结在一起，在此中间均匀分布着灰白色二氧化硒。

古青铜器当初的原始表面一般位于红色氧化铜之上的黑色一氧化铜之中，当然在绿色的孔雀石层中
也肯定会有。

青铜器的腐蚀图像总是有些各不相同，这取决于许多因素：
青铜往往被无机物质包围着，直接接触青铜的其他金属加速了对接邻青铜的破坏，或者其延缓破坏的作用。

这一现象是根据下列化学原理发生的：当两种金属接触时，非贵金属先溶解，而贵金属仍保持稳定，处于金属状态，说得更确切些，甚至还容易被还原到金属状态中去。

对于出土文物来说，包围着的土按其化学性质不同而起着不同的作用。

1. 酸性土因为含有许多石英砂等等，或者呈沼泽湿的泥泞状态，因此几乎将铜和锡等速的溶解；而含钙等等的碱性土几乎不溶解锡，但侵蚀铜。

这些包围着的土几乎总是或紧或松的贴附在出土文物上。

2．有机物质，例如木质或纺织物，虽然对腐蚀的影响很小，但是这些残物往往“烤贴”在绿锈上。

3．地下水所含有的促腐蚀气体和盐类分别各不相同，随着时间的推移，地下水也会发生变化，结果在原生曾上长了另一类生绿锈层。

以同样的方式，再所存留的金属中还会产生特殊的侵析物，即各种元素
的积聚物。

4．同样，如果青铜器在入土前受过高温的话，腐蚀过程会更明显。

5．最后，青铜器还按其化学成分不同受到不同程度的腐蚀。

6．另外，还有地下水中的石灰或氧化铁会导致形成烧结物；土壤压力、墓顶坠落、刀木或发掘方法不当也会引起文物变形或毁坏。
