8路抢答器设计(含完整图)

8路抢答器设计(含完整图)

数字电路课程设计报告8路数字抢答器1.概述抢答器同时供8名选手或8个代表队比赛,分别用8个按钮S0 ~ S7表示。

另外设置系统清除开关一个,该开关由主持人控制。

抢答器具有锁存与显示功能。

即选手按动按钮,锁存相应的编号,扬声器发出声响提示,并在七段数码管上显示选手号码。

选手抢答实行优先锁存,优先抢答选手的编号一直保持到主持人将系统清零为止。

当主持人按下清除键后,参赛选手可以进行抢答,同时倒计时电路开始倒计时,抢答有效时,红灯亮,倒计时停止,显示器上显示选手的编号,并保持到主持人将系统清零为止。

2、8路数字抢答器各主要芯片介绍2.1、74LS14874LS148是一个8线—3线优先编码器。

74LS148外部管脚图、真值表如图所示:图一 74ls148 真值表由表不难看出,在0=S 电路正常工作状态下,允许70~I I 当中同时有几个输入端同时为低电平,即有编码输入信号。

7I 的优先权最高,0I 的优先权最低。

当07=I 时,无论其它输入端有无输入信号(表中以x 表示),输出端只给出7I 的编码,即000012=Y Y Y ,当74LS148的功能表输 入输 出S0I 1I 2I 3I 4I 5I 6I 7I2Y 1Y 0Y S Y EX Y1 0 0 0 0 0 0 0 0 0 x x x x x x x x 1 1 1 1 1 1 1 1 x x x x x x x 0 x x x x x x 0 1 x x x x x 0 1 1 x x x x 0 1 1 1 x x x 0 1 1 1 1 x x 0 1 1 1 1 1 x 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 0 0 1 0 0 0 1 1 0 0 1 0 1 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1 0U CC Y EX Y S I 3 I 2 I 1 I 0 Y 0I 4I 5I 6I7S Y 2Y 1GND 图2 74LS148管脚图16 9 74LS148 1 80167==I I 、时,无论其它输入端有无输入信号,只对6I 编码,即输出为001012=Y Y Y 。

数字电子课程设计-八路数字抢答器

数字电子课程设计-八路数字抢答器

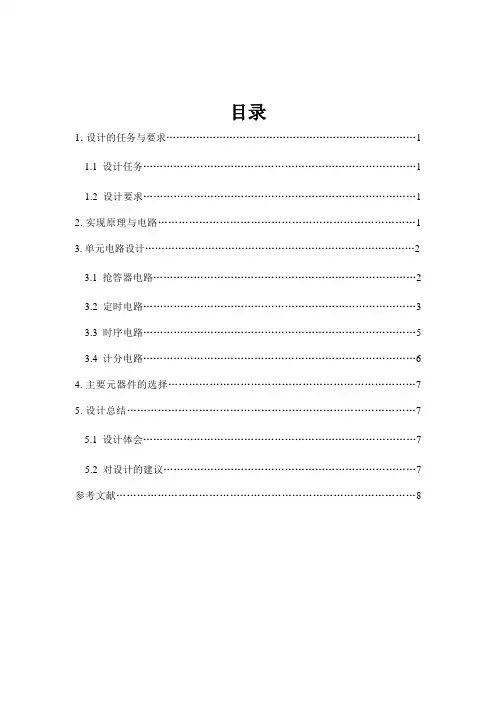

目录1.设计的任务与要求 (1)1.1 设计任务 (1)1.2 设计要求 (1)2.实现原理与电路 (1)3.单元电路设计 (2)3.1 抢答器电路 (2)3.2 定时电路 (3)3.3 时序电路 (5)3.4计分电路 (6)4.主要元器件的选择 (7)5.设计总结 (7)5.1 设计体会 (7)5.2 对设计的建议 (7)参考文献 (8)数字抢答器的设计1. 设计的任务与要求数字抢答器是一种用数字电路技术实现同时供8名选手或8个代表队比赛,分别用8个按钮S0 ~ S7表示。

抢答器具有具有第一抢答信号的鉴别与保持功能。

即选手按动按钮,锁存相应的编号,并且显示选手编号。

在选手抢答之后,定时器开始进行减计时,在定时时间内回答正确则记一分。

因此,我们此次设计数字钟就是为了了解数字抢答器的原理,从而学会制作数字抢答器。

由于抢答器包括组合逻辑电路和时叙电路。

通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。

1.1设计任务(1)可容纳八组参赛的数字式抢答器。

(2)电路具有第一抢答信号的鉴别与保持功能。

(3抢答优先者声光提示。

(4)回答计时与计分。

1.2 设计要求1.掌握各芯片的逻辑功能和使用方法2.掌握编码器、十进制加/减计数器的工作原理。

3.设计可预置时间的定时电路。

4.了解数字抢答器的组成寄工作原理5.分析与设计时序控制电路。

6.画出定时抢答器的整机逻辑电路图2. 实现的原理与电路2.1.数字抢答器总体方框图如图1所示为总体方框图。

其工作原理为:接通电源后,主持人将开关拨到"清零"状态,抢答器处于禁止状态,编号显示器灭灯,定时器显示设定时间;主持人将开关置;开始"状态,宣布"开始"抢答器工作。

定时器倒计时,扬声器给出声响提示。

选手在定时时间内抢答时,抢答器完成:优先判断、编号锁存、编号显示、扬声器提示。

如果再次抢答必须由主持人再次操作"清除"和"开始"状态开关。

8路智力竞赛抢答器(数电课程设计报告)

8路智力竞赛抢答器(数电课程设计报告)

数字抢答器的设计姓名李永宏学号201401910034年级14自动化专业自动化系(院)机械与材料工程学院指导教师王丹1 设计任务与要求 (1)1.1基本功能 (1)1.2 扩展功能 (1)2 设计原理 (1)3 电路设计 (2)3.1 抢答电路 (2)3.2 定时电路 (6)3.3 相关逻辑电路 (8)4元器件的使用列表 (10)5仿真结果 (11)6 设计体会 (11)参考资料 (12)8路智力竞赛抢答器1 设计任务与要求1.1基本功能(1)设计一个智力竞赛抢答器,可同时供8名选手或8个代表队参加比赛,其编号分别是0、1、2、3、4、5、6、7,各用一个抢答按钮,按钮的编号与选手的编号相对应,分别是S0、S1、S2、S3、S4、S5、S6、S7。

(2)给节目主持人设置一个控制开关,用来控制系统的清零(编号显示数码管灭灯)和抢答的开始。

(3)抢答器具有数据锁存和显示功能。

抢答开始,若有选手按动抢答按钮,编号立即锁存,并在LED数码管上显示选手的编号,同时扬声器发出音响提示此外.要封锁输人电路,禁止其他选手抢答,并将优先抢答选手的编号—直保持到主持人将系统清零为止。

1.2 扩展功能(1)抢答器具有定时抢答功能,且一次抢答的时间长度可以由主持人设定(如30 s)。

当节目主持人启动“开始”键后,要求定时器立即减计时,并用显示器显示,同时扬声器发出短暂的音响,音响持续时间为0.5 s左右。

(2)参赛选手在设定的时间内抢答,抢答有效;有效抢答结束定时器停止工作.显示器上显示选手的编号和抢答时刻的时间,并保持到主持人将系统清零为止。

(3)如果定时抢答的时间已到,却没有选手抢答,本次抢答无效,系统短暂报警,并封锁输入电路,禁止选手超时后做无效抢答,时间显示器上显示00。

2 设计原理定时抢答器的总体框图如图1所示,它由主体电路和扩展电路两部分组成。

主体电路完成基本的抢答功能,即开始抢答后,当选手按动抢答键时,能显示选手的编号,同时能封锁输入电路,禁止其他选手抢答;扩展电路完成定时抢答的功能。

数电课程设计八路智力竞赛抢答器设计

数电课程设计八路智力竞赛抢答器设计

数电课程设计八路智力竞赛抢答器设计课程设计任务书题目: 八路智力竞赛抢答器设计初始条件:◆教材:《电子线路设计·实验·测试》第三版谢自美主编华中科技大学出版社◆元器件:74LS48三片,72LS192两片,74LS279、74LS148、74LS00、74LS11、555各一片,数码管三个,发光二极管一个,开关、电阻、电容若干,面包板,导线若干◆仿真:Proteus仿真软件要求完成的主要任务: (包括课程设计工作量及其技术要求,以及说明书撰写等具体要求)◆多路智力竞赛抢答器功能要求:基本功能:1.设计一个智力竞赛抢答器,可同时供8名选手或8个代表队参加比赛,她们的编号分别是0、1、2、3、4、5、6、7,各用一个抢答按钮,按钮的编号与选手的编号相对应,分别是S0、S1、S2、S3、S4、S5、S6、S7。

2.给节目主持人设置一个控制开关,用来控制系统的清零(编号显示数码管灭灯)和抢答的开始。

3.抢答器具有数据锁存和显示的功能。

抢答开始后,若有选手按动抢答按钮,编号立即锁存,并在LED数码管上显示出选手的编号,同时扬声器给出音响提示。

另外,要封锁输入电路,禁止其它选手抢答。

优先抢答选手的编号一直保持到主持人将系统清零为止。

扩展功能:1.抢答器具有定时抢答的功能,且一次抢答的时间能够由主持人设定。

当节目支持人按下“开始”按钮后,要求定时器立即倒计时,并在显示器上显示,同时扬声器发出短暂的声响,声响持续时间0.5s左右。

2.参赛选手在设定的时间内抢答,抢答有效,定时器停止工作,显示器上显示选手的编号和抢答时刻的时间,并保持到主持人将系统清零为止。

3.如果定时抢答的时间已到,却没有选手抢答,则本次抢答无效,系统短暂报警,并封锁输入电路,禁止选手超时后抢答,时间显示器上显示00.报告要求:课程设计的内容要求用A4纸打印,且页数不得少于20页。

时间安排:第20周理论设计、实验室安装调试地点安排:鉴主15楼通信实验室一指导教师签名:年月日系主任(或责任教师)签名:年月日摘要在各种智力竞赛场合,抢答器是必不可少的最公正的用具。

数电八路抢答器课程设计

数电八路抢答器课程设计

数电八路抢答器课程设计一、引言数电八路抢答器是一种基于数字电路设计的设备,用于进行抢答竞赛。

本课程设计将详细介绍数电八路抢答器的原理、设计过程和实现方法。

二、数电八路抢答器的原理数电八路抢答器由主控制器、显示屏、按钮和信号输入模块组成。

其工作原理如下:1. 主控制器通过按钮检测模块检测每个参赛者的按键动作。

2. 当有参赛者按下按钮时,按钮检测模块会向主控制器发送信号。

3. 主控制器根据接收到的信号判断哪个参赛者按下了按钮,并将该参赛者的编号发送给显示屏。

4. 显示屏上显示被判定为第一名的参赛者编号。

三、数电八路抢答器的设计过程1. 系统需求分析我们需要明确系统的功能需求和性能要求。

根据题目要求,我们需要实现一个能够支持最多8位参赛者同时抢答并显示第一名的系统。

2. 系统框架设计系统框架设计是整个设计过程的基础,它包括主控制器、显示屏、按钮和信号输入模块之间的连接关系和通信机制。

我们需要根据系统需求,确定各个模块的功能和接口。

3. 电路设计在电路设计中,我们需要根据系统框架设计的结果,选择合适的数字电路元件,并进行电路连线。

主要包括按钮检测模块、信号输入模块和显示屏的电路设计。

4. 电路测试与调试完成电路设计后,我们需要进行测试与调试。

通过外部信号源模拟参赛者按下按钮的动作,检验按钮检测模块是否正常工作;测试信号输入模块是否能够正确接收到参赛者编号;验证显示屏是否能够正常显示第一名参赛者的编号。

5. 系统集成与优化在完成各个模块的测试与调试后,我们需要将它们进行集成,并对整个系统进行优化。

可以添加声音提示功能或增加LED灯效果来提高用户体验。

四、数电八路抢答器的实现方法1. 硬件实现硬件实现是将上述设计过程中得到的电路图和元件连接起来以构建实际的抢答器设备。

可以使用面包板或印刷电路板来搭建电路,并根据需要进行元件的布局和焊接。

2. 软件实现软件实现是编写嵌入式程序,控制各个模块的工作。

主要包括按钮检测模块、信号输入模块和显示屏的控制程序。

完整版数电课程设计八路抢答器

完整版数电课程设计八路抢答器

数字电子技术课程设计报告八路智力竞赛抢答器的设计专业:电子信息科学与技术班级:2012级1班姓名:学号:指导老师:电子通信与物理学院日期: 2015 年 1 月 10 日指导教师评语1设计要求在当代社会中企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。

过去在举行的各种竞赛中我们经常看到有抢答的环节,举办方多数采用让选手通过举答题板的方法判断选手的答题权,这在某种程度上会因为主持人的主观误断造成比赛的不公平性。

人们于是开始寻求一种能不依人的主观意愿来判断的设备来规范比赛。

因此,为了克服这种现象的惯性发生人们利用各种资源和条件设计出很多的抢答器,从最初的简单抢答按钮,到后来的显示选手号的抢答器,再到现在的数显抢答器,其功能在一天天的趋于完善不但可以用来倒计时抢答,还兼具报警等等功能,有了这些更准确地仪器使得我们的竞赛变得更加精彩纷呈,也使比赛更突显其公平公正的原则。

在这一背景下本文利用74LS系列芯片设计了一种有效、便捷的八路数字抢答器。

设计要求如下:利用数字电路设计一个八路抢答器,允许八路参加,并具有锁定功能,用LED显示最先抢答的队号码,系统设置外部清除键,按动清除键,LED 显示器自动清零灭灯。

数字显示功能:数字抢答器定时为30S,启动开启键以后要求Ⅰ)定时开始;Ⅱ)扬声器要短暂报警;Ⅲ)发光二极管亮灯;如果在30S内抢答有效,计时结束,30S内抢答无效,发光二极管灯灭。

2 设计任务本次描述的八路抢答器功能指标为:设计一个能支持八路抢答的智力竞赛抢答器;主持人按下开始抢答的按键后,有短暂的报警声提示抢答人员抢答开始且指示灯亮表示抢答进行中;在开始抢答后数码管显示30秒倒计时;有抢答人员按下抢答键后,在数码管上显示抢答成功人员1的编号,倒计时暂停,同时后续抢答人员的抢答将无效;当主持人再次按下按键回到复位状态,倒计时的数码管保持显示30,显示人员编号的数码管灭,指示灯灭。

本次设计的电路由包括抢答电路、定时电路、报警电路在内的三部分电路组成。

八位抢答器课程设计

八位抢答器课程设计

八位抢答器课程设计一、课程目标知识目标:1. 学生理解抢答器的基本工作原理,掌握其电路组成及功能。

2. 学生了解数字电路基础知识,并能运用到抢答器的设计中。

3. 学生掌握抢答器程序设计的基本方法,能运用所学知识分析并解决实际问题。

技能目标:1. 学生能独立完成抢答器的电路搭建,提高动手实践能力。

2. 学生能通过编程实现抢答器的功能,培养编程思维和解决问题的能力。

3. 学生具备团队协作能力,能在小组合作中发挥个人优势,共同完成抢答器的设计与制作。

情感态度价值观目标:1. 学生培养对电子技术的兴趣,激发创新意识。

2. 学生在学习过程中,养成积极思考、勇于探索的良好习惯。

3. 学生通过小组合作,培养沟通协调能力和团队精神,树立集体荣誉感。

课程性质:本课程为信息技术与电子技术的结合课程,注重实践操作和团队合作。

学生特点:八年级学生对电子技术有一定的基础,好奇心强,具备一定的动手能力和合作意识。

教学要求:结合学生特点,以实践为主,引导学生主动探究,注重培养学生的创新精神和实践能力。

将课程目标分解为具体的学习成果,以便进行教学设计和评估。

二、教学内容1. 数字电路基础知识:介绍抢答器中涉及的逻辑门电路、触发器等基本元件,对应教材第3章相关内容。

- 逻辑门电路原理与功能- 触发器种类及其应用2. 抢答器电路设计与搭建:讲解抢答器电路原理,引导学生进行电路搭建,对应教材第4章相关内容。

- 抢答器工作原理- 电路元件选择与连接- 抢答器电路搭建与调试3. 抢答器程序设计:教授编程基础知识,指导学生进行抢答器程序设计,对应教材第5章相关内容。

- 编程语言基础- 程序流程图设计- 抢答器程序编写与调试4. 抢答器功能实现与优化:培养学生解决问题和团队协作能力,对应教材第6章相关内容。

- 抢答器功能测试与优化- 团队合作与分工- 项目总结与展示教学大纲安排:第一周:数字电路基础知识学习,了解逻辑门电路和触发器原理。

第二周:抢答器电路设计与搭建,动手实践电路连接与调试。

八路竞赛抢答器的设计方案

八路竞赛抢答器的设计方案

八路竞赛抢答器的设计方案一,设计题目、目的及要求1.1设计题目8路抢答器的设计1.2设计目的1、熟悉74ls148、74ls28、74ls29的功能和应用掌握其工作原理,并熟练运用它们。

2、熟悉面包板的使用。

3、掌握数字抢答器的工作原理以及制作方法。

4、增强动手能力,把握严谨的工作态度。

5、熟练运用所学习的模电及数电知识。

1.3设计要求1、八个选手或代表队参加比赛,编号0,1,2,3,4,5,6,7,各用一个抢答按钮,其编号与参赛者的号码一致。

此外,一个按钮给主持人用来清零;2、抢答器具有数据锁存功能,并将所锁存的数据用数码管显示出来;3、数码管不显示后动作选手编号,只显示先动作选手编号,并保持到主持人清零为止;4、选手只有在主持人说开始抢答后才能开始抢答拨动开关。

5、并且抢答结束后裁判没有清零,选手不得动自己的开关。

二、方案设计2.1、总体设计思路按照题目的要求,经过自己的思考与分析以后,将思路确定。

要满足题目所说的,要能完成抢答功能,当某一个选手输入后,屏幕上能显示出该选手的号码,同时通过锁存能限制其他选手的抢答,并且自己抢答后,由于锁存效果也不能反悔。

当抢答开始时,主持人未说开始抢答时,裁判的开关置于清零端,由于此时数码管处于灭灯状态,所以无论选手如何操作,数码管也不会有数据显示,由此想到用裁判来控制清零端,当裁判清零时,即可清除数码管上的数字,并且由于开始时屏幕上不能有显示,所以当裁判置于开始端的时候,数码管译码器的灭灯输入端依然是灭灯输入,只有当选手触发时才能改变电平,输入内容。

另外锁存端必然是反馈锁存,所以要使用后面芯片的信号来反馈给前面的芯片的使能端以控制其使能输入,由此阻断其他选手的输入信号。

锁存后如果没有其他信号去解锁,系统就处于禁止工作状态不能再工作,所以想到要用裁判清零来控制使能端,在消除数码管显示的同时来解锁使能端,让电路恢复其功能。

2.2、方案设计2.2.1 设计方案1(个人方案)根据以上思路,决定使用以下流程图作为本次课程设计的方案,基本能实现抢答器的功能,可以完成说明书上的要求。

八路数字抢答器的课程设计

八路数字抢答器的课程设计

八路数字抢答器一、技术指标1、设计任务(1)设置八个抢答按钮,另设一个主持人按钮用来清零,主持人清零后,首先抢答人的号码显示出来并保持到主持人再次清零。

(2)只要有按钮按下,电路锁存,其他按钮功能失效。

2、设计要求(1)抢答器同时供8名选手或8个代表队比赛,分别用8个按钮S0~S7表示。

(2)设置一个系统清除和抢答控制开关S,该开关由主持人控制。

(3)抢答器具有锁存与显示功能。

即选手按动按钮,锁存相应的编号,并在LED数码管上显示,同时扬声器发出报警声响提示。

选手抢答实行优先锁存,优先抢答选手的编号一直保持到主持人将系统清除为止。

二、方案论证与设计优先编码器将抢答者选出,然后送入锁存器,锁存器输出经过译码显示,显示出抢答者的编号。

控制电路将编码器置于禁止状态,不准许其他竞赛者抢答。

三、工作原理图(一)所示的数字抢答器的工作过程是:接通电源后,主持人先按下清零键,此时将显示器清零,当主持人读完题目发出“抢答开始”的号令的同时按下定时控制电路中的按键,此时定时电路开始计时等待选手抢答,在此过程中,当有选手抢答时编码器通过锁存器立即接收到该信号并迅速返回给锁存控制电路一个控制信号,锁存控制单元立即产生并送给锁存器一个锁存信号使得其他七路的按键信息不能被接受。

与此同时,编码器又将输出信号传给译码器再通过数码管显示出抢答者的号码,在此过程中编码器还向控制单元发出信号以作出响应的声光指示。

按图一我们把系统分成锁存控制显示模块、定时模块、声光指示模块共三大模块。

此三模块中最关键的部分就是锁存控制模块,解决该模块的方案有多种,在此只针对该模块进行了方案的选择及论证。

图一数字抢答器框图四、单元电路设计整个电路主要包括锁存控制抢答电路、数码显示电路、定时电路、音频产生电路、声光指示电路五部分组成。

1、锁存控制抢答电路的设计当有一个按键事先按下时,我们必须还要考虑到防止其他按键与之产生冲突,因此在有按键事先按下的情况下必须使得其他按键无效。

八路抢答器数电课程设计

八路抢答器数电课程设计

课程设计说明书课程设计名称:脉冲数字电路课程设计课程设计题目:八路抢答器学院名称:信息工程学院专业:电子信息工程班级:学号:姓名:评分:教师:20 12 年 10 月 26 日数字电路课程设计任务书20 12 -20 13 学年第 1学期第 6 周- 7 周题目八路抢答器内容及要求〖基本要求〗利用数字电路设计一八路抢答器,要求:1.允许八路参加,并具有锁定功能,用LED实现最先抢答的队号码,系统设置外部清除键,按动清除键,LED显示器自动清零灭灯。

2.数字显示功能:数字抢答器定时为30S,启动开启键以后要求Ⅰ)定时开始;Ⅱ)扬声器要短暂报警;Ⅲ)发光二极管亮灯;如果在30S内抢答有效,计时结束,30S内抢答无效,系统短暂报警,发光二极管灯灭。

〖提高要求〗计分显示,可以进行加/减分。

进度安排1.仿真、画PCB线路板图、领元器件:2天2. 制作、焊接:1天3.调试:2天4. 验收:0.5天5. 提交报告:2012-2013学年第1学期6~7周学生姓名:刘勤意指导时间:第6~7周指导地点:E 楼 311室任务下达20 12年 10 月 8 日任务完成20 12年10 月17日考核方式 1.评阅□√ 2.答辩□√ 3.实际操作□√ 4.其它□指导教师赵明镜系(部)主任王忠华注:1、此表一组一表二份,课程设计小组组长一份;任课教师授课时自带一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。

摘要在市场上可能有很多的八路数显智力竞赛抢答器,但是本设计从最基本的原理出发,结合数字电路知识设计出的只是利用到了最基本的复位方式。

本设计介绍了数码显示八路抢答器的组成、设计及功能,电路采用74系列常用集成电路进行设计。

该抢答器除具有最基本的抢答功能外,还具有定时、计时和报警功能。

主持人通过时间预设开关预设供抢答的时间,系统将完成自动倒计时。

若在规定的时间内有人抢答,则计时将自动停止;若在规定的时间内无人抢答,则系统将报警,提示本轮抢答无效。

数字电路课程设计八路抢答器

数字电路课程设计八路抢答器

第一章实验目的 (1)第二章设计要求与内容 (2)第三章设计及原理 (3)3.1总体方案设计 (3)3.1.1设计思路 (3)3.1.2总电路框图 (3)3.2各模块设计方案及原理说明 (4)3.2.1抢答电路 (4)3.2.2倒计时电路 (8)第四章电路仿真 (10)4.1抢答电路 (10)4.2倒计时电路 (11)第五章实验结果及分析 (13)第六章收获、体会和建议 (16)附录 (18)1.总电路图 (18)2.元件引脚图 (20)3.元器件清单 (22)第一章实验目的通过八路数字抢答器的设计实验,要求学生回顾所学数字电子技术的基础理论和基础实验,掌握组合电路、时序电路、编程器件和任意集成电路的综合使用及设计方法,熟悉掌握优先编码器、触发器、计数器、单脉冲触发器、555电路、译码/驱动电路的应用方法,熟悉掌握时序电路的设计方法。

达到数字实验课程大纲所要求掌握的基本内容。

第二章设计要求与内容〖基本要求〗利用数字电路设计—八路抢答器,要求:1)允许八路参加,并且有锁定功能,用LED实现最先抢答的队员号码,系统设置外部清除键,按动清除键,LED显示器自动清零灭灯。

2)数字显示功能:数字抢答器定时为30S,启动开启键以后要求I)定时开始;II)扬声器要短暂报警;III)发光二极管亮灯;如果在30S内抢答有效,计时结束,30S内抢答无效,系统短暂报警,发光二极管灯灭〖提高要求〗1)按钮到控制中心距离20M2)计分显示。

可以进行加/减分第三章设计及原理3.1总体方案设计3.1.1设计思路①本题的根本任务是准确判断出第一抢答者的信号并将其锁存。

实现这一功能可选择使用触发器或锁存器等。

在得到第一信号之后应立即将电路的输入封锁,即使其他组的抢答信号无效。

同时还必须注意,第一抢答信号应该在主持人发出抢答命令之后才有效。

②当电路形成第一抢答信号之后,用编码、译码及数码显示电路显示出抢答者的组别,也可以用发光二极管直接指示出组别。

8路抢答器课程设计

8路抢答器课程设计

8路抢答器课程设计
8路抢答器课程设计是一个专门针对8路抢答器,将其应用到教育环境的教学课程。

8路抢答器具有非凡的优势,可以让学生体验到以直观、准确信号方式快速作答的乐趣,而且可以延长学生的活力,特别是用于小学课堂活动时,更能增加学生的积极性,同时也有利于老师快速了解学生的课堂参与情况。

1)关于8路抢答器的基本介绍:主要介绍8路抢答器的构成,如抢答器设备,抢答器键盘、显示器等;
2)关于8路抢答器操作特点:这包括了其操作流程、使用说明,以及熟悉抢答器控制面板等操作要点;
3)关于8路抢答器应用技巧:这是一个关于如何在课堂使用抢答器的课程,教授如何有效运用,并介绍如何根据课堂需要,操纵8路抢答器来提高学习的高效性;
4)关于8路抢答器设计实际应用:这门课程将通过实际操作实验,使每个学生都能理解8路抢答器应用在教室中的积极作用,以及如何有效利用8路抢答器,进行多种具体的活动;
5)课堂练习:有利于学生熟悉具体的抢答器操作要点,深入理解如何有效地使用8路抢答器,并将其应用到课堂活动中;
8路抢答器课程设计应用范围非常广泛,不仅可以提高学生的学习效率,而且也有助于提升老师的教学质量。

有效利用8路抢答器,进行各类学习活动,可以大大改善学生的学习氛围。

8路抢答器设计课程设计

8路抢答器设计课程设计

8路抢答器设计课程设计一、课程目标知识目标:1. 让学生掌握8路抢答器的基本原理和电路设计,了解其工作过程。

2. 使学生理解数字电路的基本组成,掌握抢答器中用到的逻辑门电路及其功能。

3. 帮助学生掌握计时器的使用方法,并能将其与抢答器结合使用。

技能目标:1. 培养学生运用所学知识设计简单数字电路的能力,具备一定的动手实践操作技能。

2. 提高学生分析问题和解决问题的能力,通过团队合作完成抢答器的设计与搭建。

情感态度价值观目标:1. 激发学生对电子技术的兴趣,培养其探索精神和创新意识。

2. 培养学生团队合作意识,学会互相帮助、共同进步。

3. 增强学生的自信心和成就感,使其在完成课程任务的过程中体验学习的乐趣。

课程性质:本课程为电子技术实践课程,旨在让学生将所学理论知识应用于实际操作中,提高学生的动手实践能力。

学生特点:本课程针对初中或高中年级学生,他们已具备一定的电子技术基础,对新鲜事物充满好奇心,喜欢动手操作。

教学要求:结合学生特点和课程性质,教师应采用启发式教学方法,引导学生主动参与课程,注重实践操作和团队合作,确保学生在课程中达到预定的学习目标。

通过分解课程目标为具体的学习成果,便于后续教学设计和评估的实施。

二、教学内容本课程教学内容主要包括以下几部分:1. 数字电路基础知识:回顾与抢答器相关的数字电路基本原理,如逻辑门电路、触发器等,确保学生对相关知识点的掌握。

2. 抢答器工作原理:详细讲解8路抢答器的工作原理,包括抢答信号的产生、计时器的工作过程等。

3. 电路设计与搭建:指导学生运用所学知识,设计并搭建8路抢答器的电路,包括选择合适的元器件、绘制电路图等。

4. 教学案例分析与实践:分析典型抢答器案例,让学生了解实际应用中的注意事项,提高学生分析和解决问题的能力。

教学内容安排如下:第一课时:数字电路基础知识回顾,抢答器工作原理讲解。

第二课时:抢答器电路设计与搭建,学生分组讨论并确定设计方案。

数电课程设计八路抢答器

数电课程设计八路抢答器

数电课程设计八路抢答器(共17页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《数字电子技术》课程设计题目八路抢答器专业班级 11级通信工程三班院(系)信息工程学院完成时间 2013 年11月28日目录1 课程设计的目的........................................................ 错误!未定义书签。

2 课程设计的任务与要求 ............................................ 错误!未定义书签。

3 设计方案与论证........................................................ 错误!未定义书签。

方案选择与论证 .............................................................. 错误!未定义书签。

抢答器的原理方框图 ..................................................... 错误!未定义书签。

4 设计原理与功能说明 ................................................ 错误!未定义书签。

元器件选用原理 .............................................................. 错误!未定义书签。

总体电路原理................................................................... 错误!未定义书签。

5 单元电路设计............................................................ 错误!未定义书签。

NE555接成音多谐振荡器构成的报警电路............ 错误!未定义书签。

八路抢答器课程设计

八路抢答器课程设计

八路抢答器课程设计一、课程目标知识目标:1. 让学生理解八路抢答器的原理,掌握其电路组成及功能。

2. 学会使用基本电子元件,如电阻、电容、二极管、三极管等,并能运用到八路抢答器电路中。

3. 了解数字电路基础知识,掌握逻辑门电路的功能及运用。

技能目标:1. 培养学生动手实践能力,能独立完成八路抢答器电路的搭建和调试。

2. 提高学生问题解决能力,能分析并解决在搭建过程中遇到的问题。

3. 培养学生团队协作能力,分组合作完成抢答器的设计与制作。

情感态度价值观目标:1. 培养学生热爱科学,对电子技术产生浓厚兴趣。

2. 培养学生勇于探索、创新的精神,增强自信心。

3. 培养学生遵守实验规程,养成良好的实验习惯,注重安全意识。

课程性质:本课程为电子技术实践课程,结合理论知识,注重培养学生的动手操作能力和团队协作能力。

学生特点:六年级学生,具备一定的电子技术基础,好奇心强,喜欢动手实践,但注意力集中时间有限。

教学要求:结合学生特点,采用启发式教学,引导学生主动探索,注重理论与实践相结合,提高学生的实践操作能力。

在教学过程中,关注学生的个体差异,因材施教,确保每个学生都能达到预期的学习成果。

通过课程学习,使学生能够将所学知识运用到实际生活中,提高解决问题的能力。

二、教学内容本课程教学内容主要包括以下三个方面:1. 电子元件知识:介绍电阻、电容、二极管、三极管等基本电子元件的原理和功能,以及它们在八路抢答器电路中的应用。

2. 数字电路基础:讲解逻辑门电路的原理和功能,包括与门、或门、非门等,分析它们在八路抢答器电路中的作用。

- 教材章节:第五章 数字电路基础- 列举内容:逻辑门电路原理、功能及应用。

3. 八路抢答器设计与制作:详细讲解八路抢答器的电路原理、设计方法、搭建步骤和调试技巧。

- 教材章节:第六章 实践操作- 列举内容:八路抢答器电路原理、设计制作流程、调试方法。

教学内容安排和进度:第一课时:电子元件知识介绍,引导学生认识并了解基本电子元件。

八路抢答器数电课程设计报告

八路抢答器数电课程设计报告

八路抢答器数电课程设计报告八路抢答器数电课程设计报告概述本报告旨在介绍一种针对八路抢答器设计的数电课程设计方案。

设计目标•实现一个能够支持八路抢答的系统。

•提供丰富的功能,包括抢答器状态显示、抢答器计时、答案判断等。

•实现简单、易于理解,并能够用于数电课程的教学。

设计思路1.使用单片机作为控制核心,包括有限状态机、时序控制等功能。

2.使用多路开关作为八路抢答器的输入设备。

3.配置数码管作为显示设备,并通过数码管进行状态显示和计时。

4.利用逻辑电路判断正确答案并进行相应的处理。

5.开发用户界面,让用户能够操作系统并查看结果。

设计步骤1.确定系统需求,包括抢答器数目、计时时间等。

2.设计主控电路,包括单片机和相关外围电路。

3.编写单片机程序,实现抢答器的状态控制、计时等功能。

4.配置多路开关和逻辑电路,实现抢答信号的输入和正确答案的判断。

5.连接数码管显示电路,通过单片机控制显示抢答器状态和计时。

6.开发用户界面,实现用户操作系统的功能。

7.进行系统测试和调试,确保系统正常运行。

8.编写设计报告,总结设计过程和成果。

设计成果•实现了一个八路抢答器系统,能够支持抢答器状态的显示和计时功能。

•设计符合数电课程的教学需求,理论与实践相结合。

•系统稳定性较高,可靠性良好。

总结通过本次八路抢答器数电课程设计,我深刻理解了数字电路实践的重要性,同时提高了我的设计和调试能力。

这个设计不仅在技术上有所提升,还对我的团队协作、解决问题和项目管理能力有所帮助。

未来,我将继续努力学习,不断提升自己的创作能力和技术水平。

八路抢答器数电课程设计报告(一)

八路抢答器数电课程设计报告(一)

八路抢答器数电课程设计报告(一)八路抢答器数电课程设计报告1. 简介本报告是针对八路抢答器数电课程设计进行的总结和评估。

2. 设计目标本次课程设计的目标是设计一个八路抢答器,实现对多个用户的抢答功能,并通过数电电路进行控制。

3. 设计思路•采用数字电路设计,以实现高效的抢答功能。

•使用多路选择器和触发器构建抢答器系统。

•利用开关、指示灯等元件反馈用户操作和系统状态。

4. 设计流程1.确定系统需求和功能。

2.分析抢答器的硬件设计和逻辑电路。

–使用多路选择器实现对多个用户的抢答控制。

–利用触发器实现抢答状态的锁定和显示。

3.根据电路设计原理,进行电路图的设计与布线。

4.进行仿真和调试,确保电路功能正常。

5.制作抢答器的外壳,安装电路板和元件。

6.进行整体测试,验证抢答器系统的性能。

5. 实施情况•设计了包括多路选择器、触发器、LED指示灯和按钮等元件的电路图。

•使用电路仿真软件进行了仿真和调试,验证了电路的正确性。

•制作了抢答器的外壳,并安装了电路板和元件。

•进行了全面的测试,包括抢答功能、指示灯显示和按键响应等。

6. 评估与改进•评估:经过测试,抢答器系统的功能正常,满足设计要求。

•改进:可以考虑增加更多的交互功能,如声音提示、显示屏等,提升用户体验。

7. 总结本次八路抢答器数电课程设计旨在通过数字电路设计实现多用户的抢答功能。

在设计过程中,我们根据硬件设计和逻辑电路的原理,完成了电路设计、仿真和调试的工作,并成功制作了外壳并安装了电路板和元件。

最终,经过全面的测试和评估,抢答器系统表现出良好的性能,达到了预期的设计目标。

以上是本次八路抢答器数电课程设计的报告。

8. 参考资料•数字电路与逻辑设计教程,刘程著,机械工业出版社•《电子电路与系统设计原理》第三版,王思伟著,北京大学出版社9. 致谢在这个项目的实施过程中,我要特别感谢以下的人和组织: * 导师和教授:感谢他们的指导和支持,使得这个项目能够成功完成。

八路抢答器数电

八路抢答器数电
抢答 按钮 优先编 码电路 锁存器 译码 电路 译码 显示
主持人 控制开 关
控制 电路
2,具体设计方案如下 ① 接通电源后,主持人将开关拨到"清除"状态,抢答 器处于禁止状态,编号显示器和指示灯灭灯,等主持 人将开关置"开始"位置后,抢答器处于等待状态, 此时可以进行抢答. ②抢答器完成:优先判断抢答的组号,并将编号进行 锁存,然后通过译码器将编号显示在七段数码管上. ③如果再次抢答必须由主持人操作"清除"和"开始"状 态的开关,即需要主持人清零.
五,电路的工作原理
1,开关阵列电路 该电路由多路开关所组成,供抢答着使用,每一抢 答者与一个开关相对应(开关S0—S7的代号分别是8 ,1,2,6,7,即抢答着的组号,便于主持人看到 显示器上的数字后,能准确宣布谁是优先抢答者). 开关应为常开型,当按下开关时,开关闭合;当松开 开关时,开关自动弹出断开.
当按键松开即按下时,74LS148的此时由于仍有2Q =1,使=1,所以74LS148仍处于禁止状态,确保 不会出二次按键时输入信号,保证了抢答者的优先性 .如有再次抢答需由主持人将S开关重新置于"清除 "然后再进行下一轮抢答. 若按下S0,经RS锁存器后,1Q=1,74LS148的输 出,,经RS锁存后,2Q=1,,74LS48处于工作状态, 5Q4Q3Q=000,且1Q=1,所以经译码显示为"8".保 证抢答者的优先性与上述类似. 若所按的是其他开关(S1,S2,S3,S4,S6,S7)的 工作过程与按下开关S5的工作过程相似,只是 5Q4Q3Q的输出会发生变化.
作品实物图
正面1
作品实物图
正面2
作品实物图
侧面
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

惠州学院HUIZHOU UNIVERSITY《数字电子技术基础》——课程设计项目__ 八路抢答器 __ 专业_ _ 年级班别__ 姓名学号1 姓名学号2 姓名学号3 指导教师2012年6月 25日前言智力竞赛是一种生动活泼的教育方式,而抢答就是智力竞赛中非常常见的一种答题方式。

抢答能引起参赛者和观众的极大兴趣,并且能在极短的时间内,使人们迅速增加一些科学知识和生活常识。

但是,在这类比赛中,对于谁先谁后抢答,在何时抢答,如何计算答题时间等等问题,若是仅凭主持人的主观判断,就很容易出现误判。

所以,我们就需要一种具备自动锁存,置位,清零等功能智能抢答器来解决这些问题。

在本次课程设计中,将主要设计一个供八人使用的定时抢答器,利用本次设计出的电路制造成的定时抢答器,即可轻松实现在八个人之间进行的抢答比赛中进行控制,使得这一活动更加趣味、公平。

目录一设计目的 (4)二设计课题及其技术要求2.1基本功能 (4)2.2拓展功能 (4)三设计总体思路3.1抢答器的组成框图 (5)3.2具体电路 (7)(1)抢答电路 (7)(2)定时电路 (8)(3)报警电路 (9)(4)时序控制电路 (10)(5)整机电路 (11)四元件选择 (12)五心得体会 (13)附录:参考文献 (14)一、设计目的1、巩固和加深对电子电路基本知识的理解,提高综合运用本课程所学知识的能力。

2、培养根据设计需要选学参考书籍,查阅相关手册、图表和文献资料的自学能力。

3、通过电路方案的分析、论证和比较,设计计算和选取元器件、电路组装、调试和检测等环节,初步掌握简单实用电路的分析方法和工程设计方法。

4、学会简单电路的实验调试和性能指标的测试方法,提高学生动手能力和进行数字电子电路实验的基本技能。

二、其技术要求2.1基本功能如下:①设计一个智力竞赛抢答器,可同时供8名选手或8个代表队去参加比赛,他们的编号分别是0、1、2、3、4、5、6、7,各用一个抢答按钮,按钮的编号与选手的编号相对应,分别是S0、S1、S2、S3、S4、S5、S6、S7。

②给节目主持人设置一个控制开关,用来控制系统的清零(编号显示数码管灯灭)和抢答的开始。

③抢答器具有数据锁存和显示的功能。

抢答开始后,若有选手按动抢答按钮,编号立即锁存,并在LED数码管上显示出选手的编号,同时扬声器给出音响提示。

此外,要封锁输入电路,禁止其他选手抢答。

优先抢答选手的编号一致保持到主持人将系统清零为止。

2.2拓展功能如下:1) 抢答器具有定时抢答的功能,且一次抢答的时间可以由主持人设定(如30s)。

当节目主持人启动“开始”开关后,要求定时器立即减计时,并用显示器显示,同时扬声器发出短暂的声响,声响持续时间0.5s左右。

2) 参赛选手在设定的时间内抢答,抢答有效,定时器停止工作,显示器上显示选手的编号和抢答时刻的时间,并保持到主持人将系统清零为止。

3) 如果定时抢答的时间已到,却没有选手抢答时,本次抢答无效,系统短暂报警,并封锁输入电路,禁止选手超时后抢答,时间显示器上显示00。

三、设计总体思路3.1抢答器的组成框图定时抢答器的总体框图如图(1)所示,它由主体电路和扩展电路两部分组成。

主体电路完成基本的抢答功能,即开始抢答后,当选手按动抢答键时,能显示选后的编号,同时能封锁输入电路,禁止其他选手抢答。

扩展电路完成定时抢答的功能、图(1)所示的定时抢答器的工作过程是,接通电源时,节目主持人将开关置于“清除”位置,抢答器处于禁止工作状态,编号显示器灭灯,定时显示器显示设定的时间;当节目主持人宣布抢答题目后,说一声“抢答开始”,同时将控制开关拨到“开始”位置,扬声器给出声响提示,抢答器处于工作状态,定时器倒计时;当定时时间到,却没有选手抢答时,系统报警,并封锁输入电路,禁止选手超时后抢答。

当选手在定时时间内按动抢答键时,抢答器要完成以下四项工作:1.优先编码电路立即分辨出抢答者的编号,并由锁存器进行锁存,然后由译码显示电路显示编号。

2.扬声器发出短暂声响,提醒节目主持人注意。

3.控制电路要对输入编码电路进行封锁,避免其他选手再次进行抢答。

4.控制电路要使定时器停止工作,时间显示器上显示剩余的抢答时间,并保持到主持人将系统清零为止。

当选手将问题回答完毕,主持人操作控制开关,使系统回复到禁止工作状态,以便进行下一轮抢答。

图(1) 定时抢答器总体框图3.2具体电路①抢答电路抢答电路的功能有两个:一是能分辨出选手按键的先后,并锁存优先抢答者的编号,供译码显示电路用;二是要使其他选手的按键操作无效。

选用优先编码器74LS148和RS 锁存器74LS279可以完成上述功能,其电路组成如图(2)所示。

其工作原理是,当主持人控制开关处于“清除”位置时,RS 触发器的R 端为低电平,输出端(4Q~1Q )全部为低电平,于是74LS48的BI =0,显示灯灭。

74LS148的选通输入端ST =0,74LS148处于工作状态,此时锁存电路不公作。

当主持人开关拨到“开始”位置时,优先编码电路和锁存电路同时处于工作状态,即抢答器处于等待工作状态,等待输入端7I ……0I 的输入信号,当有选手将键按下时(如按下S3),74LS148的输出012Y Y Y =010,EX Y =0,经RS 锁存器侯,CTR=1,BI =1,74LS279处于工作状态,4Q3Q2Q=101,经74LS48译码后,显示器显示出“5”。

此外,CTR=1,使74LS148的ST 端为高电平,74LS148处于禁止工作状态,封锁了其他按键的输入。

当按下的键松开后,74LS148的EX Y 为高电平,但由于CTR 维持高电平不变,所以74LS148仍处于禁止工作状态,其他按键的输入信号不会被接受。

这就保证了抢答者的优先性以及抢答电路的准确性。

当优先抢答者回答完问题后,由主持人操作控制开关S ,使抢答电路复位,以便进行下一轮抢答。

图(2)抢答电路②定时电路节目主持人根据抢答器的难易程度,设定一次抢答的时间,通过预置时间电路对计数器进行预置,选用十进制同步加/减计数器74LS192进行设计,计数器的时钟脉冲由秒脉冲电路提供。

具体电路如图(3)所示,图(3) 可预置时间的定时电路③ 报警电路由555定时器和三极管构成的报警电路如图(4)所示。

其中555构成多谐振荡器震荡频率C R R C R R f )2(43.12ln )2(102121+≈+=其输出信号经三极管推动扬声器。

PR 为控制信号,当PR 为高电平时,多谐振荡器工作。

反之,电路停振。

图(4)报警电路④时序控制电路时序控制电路时抢答器设计的关键,它要完成以下三项功能:●主持人将控制开关拨到“开始”位置时,扬声器发声,抢答电路和定时电路进入正常抢答工作状态。

●当参赛选手按动抢答键时,扬声器发声,抢答电路和定时电路停止工作。

●当设定的抢答时间到,无人抢答时,扬声器发声,同时抢答电路和定时电路停止工作。

根据上面的功能要求以及图(2)和图(3),设计的时序控制电路如图(5)所示。

图中,门G1的作用是控制时钟信号CP的放行与禁止,门G2的作用是控制74LS148的输入使能端ST。

图(5)A的工作原理是,主持人控制开关从“清除”位置拨到“开始”位置时,来自于图(2)中的74LS279的输出CTR=0,经G2反相,A=1,则从555输出端CP时钟输入端,定时电路进来的时钟信号CP能够加到74LS192的D行递减计时。

同时,在定时时间未到时,来自于图(3)中74LS192的BO=1,门G2的输出ST=0,使74LS148处于正常工作借位输出端2状态,从而实现第一个功能的要求。

当选手在定时时间内按动抢答键时,CTR=1,经G3反相,A=0,封锁CP信号,定时器处于保持工作状态;同时,门G2的输出ST=1,74LS148处于禁止工作状态,禁止选手进行抢答。

同时,门G1处于关门状态,封锁CP信号,使定时电路保持00状态不变,从而实现第三个功能的要求。

74LS121用于控制报警电路及发声的时间。

A 抢答与定时电路的时序控制电路B 报警电路的时序控制电路图(5) 时序控制电路⑤整机电路定时抢答器的主体逻辑电路如图(6)所示。

图(6) 定时抢答器的主体逻辑电路四、元件选择序号元件名称型号数量1 六门反相器SN74HC04N 12 双4输入与门HD74LS21P 13 4线—七段译码器HD74LS48P 34 8线—3线优先编码器SN74HC148N 15 十进制计数器CD74HC192E 26 RS触发器SN74LS279AN 17 555定时器NE555P 28 单稳态触发器DM74121N 19 陶瓷电容0.1μF 210 电解电容10μF 111 电解电容100μF 112 电阻1KΩ 113 电阻15KΩ 214 电阻68KΩ 215 电阻510 Ω 4五、心得体会数电的课程结束后,接下来的是课程设计,刚开始时,对项目的选取举棋不定。

因为刚刚接触数电时,学的是逻辑、学的是芯片,74、74、74……听到最多的,但很陌生,所以很纠结项目的选定,经小组讨论决定,选最接近娱乐生活用的八路抢答器。

选定项目后,就开始去摸索所学的74系列各芯片的相关设置与功能。

在前几次课程实验后,对相关芯片有所了解,所以就可以很快得开展电路设计、仿真、调试……整整用了两天。

由于对电路有所把握,所以在实验室搭建电路验收很顺利。

这次实践的机会让我们认识到实践是检验真理的唯一标准,在实际中遇到突发的情况也能随机应变,即时想出对策,而且能运用周围的现有的材料改变本来的电路,但不改变原理。

虽然整个过程艰苦,但这次的动手机会让我获益良多,从实践能力和意志品质方面都有了进一步的提高。

确实,学电子类的靠技术吃饭,要多动脑,多动手实践才能真正去把握,仅仅学理论是行不通的,接下来,我们会在学好各专业知识外,加强动手实操,培养自己与电子的相关技术。

非常感谢老师的耐心授课与指导,给予我们这么好的锻炼机会。

谢谢老师。

附录:参考文献[1] 阎石. 《数字电子技术基础》.高等教育出版社[2] 童诗白.《模拟电子技术基础》.高等教育出版社[3] 魏晓慧.《电子工艺技能实训》.科学出版社[4].穆秀春.《从Protel到Altium Designer》.电子工业出版社[5].藤井信生(日)薛培鼎(译).《电子实用手册》.机械工业出版社。

相关文档
最新文档
