电脑9针串口定义
串口引脚定义图管脚定义

串口引脚定义图管脚定义vpc电脑串行口的典型是RS-232C及其兼容接口,串口引脚有9针和25针两类。
而一般的个人电脑中使用的都是9针的接口,25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。
我们只介绍常用9针的rs232c串口引脚的接口定义。
《串口引脚图》9针串行口的针脚功能:针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)DB9 公头母头串口引脚定义1.RS-232端(DB9母头/孔型)引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义TXD RXD 地内部相连内部相连注:该口可直接插入计算机的COM口2.RS-232端(DB9公头/针型)引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义RXD TXD 地内部相连内部相连PC/XT 机上的串行口是25 针公插座,引脚定义为Transmit Data Request to SendData Terminal Ready硬件握手原理:第二种是使用硬件线握手。
和Tx和Rx线一样,RTS/CTS和DTR/DSR一起工作,一个作为输出,另一个作为输入。
第一组线是RTS (Request to Send)和CTS(Clear to Send)。
当接收方准备好接收数据,它置高RTS线表示它准备好了,如果发送方也就绪,它置高CTS,表示它即将发送数据。
另一组线是DTR(Data Terminal Ready)和DSR(Data Set Ready)。
这些现主要用于Modem通信。
使得串口和Modem通信他们的状态。
例如:当Modem已经准备好接收来自PC的数据,它置高DTR线,表示和电话线的连接已经建立。
读取DSR线置高,PC机开始发送数据。
一个简单的规则是DTR/DSR用于表示系统通信就绪,而RTS/CTS用于单个数据包的传输。
串口针脚定义

一、九针串口:串口是计算机主要的外部接口之一,通过九针串口连接的设备有很多,像串口鼠标、MODEM、手写板等等,九针串口的示意图如上,其各脚的定义如下:1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地线6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃指示二、二十五针串口:二十五针串口的作用与九针串口是相同的,二十五针串口在早期的电脑上曾用来连接纸带机、MODEM等,并可以用来联机交换数据,因为体积较大,作用又单一,所以如今的主板上已经找不到二十五针串口了。
二十五针串口针脚定义如下:1 未用2 TXD 发出数据3 RXD 接受数据4 RTS 请求发送5 CTS 清除发送6 DSR 数据准备好7 SG 信号地线8 DCD 载波检测9 + 发送返回10 未用11 - 数据发送12-17 未用18 + 数据接收19 未用20 DTR 数据终端准备好21 未用22 RI 振铃指示23未用24未用25接收返回三、并口:并口是计算机一个相当重要的外部设备接口,最常用来连接的设备那就要算是打印机了,另外,有许多型号的扫描仪也是通过并口来与计算机连接的。
并口也是25 针的,与25针串口不同的是,并口是25个孔,所以常称为“母头”,而像串口就常称为“公头”。
并口的针脚定义如下:1 STROBE 选通2-9 DATA0-DATA7 数据0-710 ACKNLG 确认11 BUSY 忙12 PE 缺纸13 SLCT 选择14 AUTO FEED 自动换行15 ERROR 错误16 INIT 初始化17 SLCT IN 选择输入\18-25 GND 地线四、键盘接口:键盘接口的重要性想必我也不用说了,上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)五、MODEM接口:随着网络的发展,MODEM是现在越来越流行的设备了,MODEM分为外置和内置两种,它们的接口有许多相同的功能,上图所示就是两种MODEM的接口,其针脚定义如下:1、串口连接器:外置MODEM是通过串口转接线与计算机的串口连接的,所以这一个部分便是串口连接器。
9针串口定义

电脑9针串口电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充(几个小时的查询和求助才弄明白的,呵呵,珍贵啊)1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。
标准9针串口引脚定义(精)

3.3.1.1 标准9针串口引脚定义3.3.1.1 标准9针串口引脚定义从前面的内容中,知道了串口外形,就可以继续了解其每个引脚的定义,这是做线的基础。
无论是RS-232C、RS-422,还是RS-485,串口接口的外形、尺寸都是相同的,部件间可以通用互换,但其引脚的定义却各不相同,因此要了解串口做线,首先要知道串口各引脚的定义。
观察一个标准的串口,会发现串口无论是9针的标准串口物理外形(如图3.4所示),还是25针串口物理外形(如图3.6所示),如果横着看,都显示两排引脚。
除了两排引脚这一特征之外,还有就是无论是公头,还是母头,两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状(俗称“D形”)。
9针引脚中,大的一边有5个引脚,小的一边有4个引脚。
拆开串口接口,会发现在串口接口的内侧,同样有9个引脚,其形状与外侧布局相同,各引脚位置,也都存在一一对应的关系,如图3.43所示。
该引脚是用于焊接连线使用。
当将该串口装到机箱上后,由机箱外部看到的线序和从机箱内部看到的线序不一样,考虑到本章将全面介绍串口的连接线的制作,二者的线序关系很重要,因而在做线章节中,专题讨论这一问题,详见第3.3.1.4 节。
本章除非专门说明,否则所有引脚线序都是指串口外侧的线序,各引脚编号及意义如图3.40所示。
根据图3.40的引脚顺序号,如果是作为RS-232C接口,则各引脚定义如表3.2所示。
表3.2 RS-232C引脚意义表各引脚的电气特性为:在TxD和RxD上,逻辑“1”为-3V~-15V;逻辑“0”为+3V~+15V。
在RTS、CTS、DSR、DTR和DCD等控制线上,信号有效为+3V~+15V;信号无效为-3V~-15V。
对于数据信号,逻辑“1”为低于-3V,逻辑“0”为高于+3V;对于控制信号,接通ON为低于-3V;断开OFF为高于+3V;-3V~+3V、低于-15V、高于+15V都表示电压无意义。
作为RS-232C接口,其各引脚由标准文档进行定义,所以也可以称为“标准引脚定义”。
九针串口引脚定义

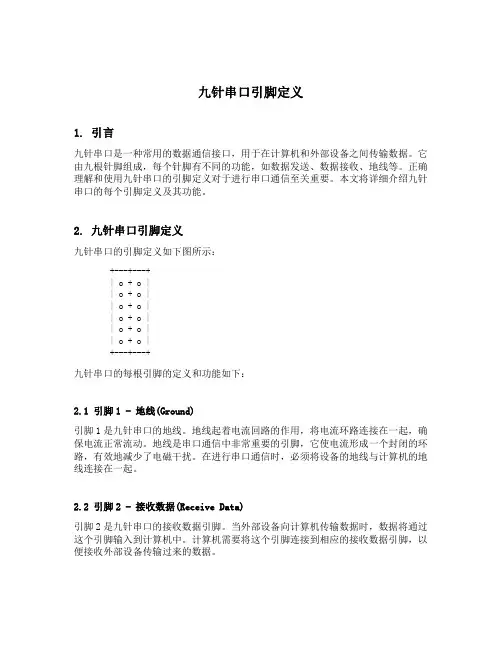

九针串口引脚定义1. 引言九针串口是一种常用的数据通信接口,用于在计算机和外部设备之间传输数据。
它由九根针脚组成,每个针脚有不同的功能,如数据发送、数据接收、地线等。
正确理解和使用九针串口的引脚定义对于进行串口通信至关重要。
本文将详细介绍九针串口的每个引脚定义及其功能。
2. 九针串口引脚定义九针串口的引脚定义如下图所示:+---+---+| o + o || o + o || o + o || o + o || o + o || o + o |+---+---+九针串口的每根引脚的定义和功能如下:2.1 引脚1 - 地线(Ground)引脚1是九针串口的地线。
地线起着电流回路的作用,将电流环路连接在一起,确保电流正常流动。
地线是串口通信中非常重要的引脚,它使电流形成一个封闭的环路,有效地减少了电磁干扰。
在进行串口通信时,必须将设备的地线与计算机的地线连接在一起。
2.2 引脚2 - 接收数据(Receive Data)引脚2是九针串口的接收数据引脚。
当外部设备向计算机传输数据时,数据将通过这个引脚输入到计算机中。
计算机需要将这个引脚连接到相应的接收数据引脚,以便接收外部设备传输过来的数据。
2.3 引脚3 - 发送数据(Transmit Data)引脚3是九针串口的发送数据引脚。
当计算机向外部设备传输数据时,数据将通过这个引脚从计算机发送出去。
计算机需要将这个引脚连接到相应的发送数据引脚,以便将数据传输给外部设备。
2.4 引脚4 - 请求发送(Request to Send)引脚4是九针串口的请求发送引脚。
当计算机希望向外部设备发送数据时,计算机会通过这个引脚发送请求信号。
外部设备会根据这个信号判断是否准备好接收数据。
2.5 引脚5 - 清除发送(Clear to Send)引脚5是九针串口的清除发送引脚。
当外部设备准备好接收数据时,会通过这个引脚发送一个信号给计算机。
计算机会根据这个信号判断是否可以发送数据。
9针串口定义

9针串口定义
§§ 1000
9针串口是一种比较常见的串口,其已被众多的计算机和技术设备所采用。
它由9颗金属针组成,因此大家也称之为9针串口。
9针串口在传输信息时,其采用了同步和异步技术,它能够将外部设备给计算机发送的信息变成计算机可以理解的模式。
将发送出去的信息,经过9针串口发给设备,使设备能够迅速响应和处理信息。
9针串口,其使用方便,又不受环境湿度变化的影响,而且负责维护和监视系统。
由于其紧凑的尺寸,是众多用户所推崇的,它使用灵活,能够在不同的接口上实现数据的传输。
9针串口的定义是指在历史时期,将键盘鼠标,视频接口等控制器等仪器连接到计算机的一种连接方式,是一种用来传输数据的标准性的接口及数据线路的方式,它采用同步和异步技术,使外围设备能够被计算机合理的读取,并能够快速地反馈所需结果。
9针串口是一种可靠性高,安全可靠,易于集成的技术,它具有多传感器控制器、计算机主板等众多领域的共同特征,它与现在的USB接口比较,在速度上它的读写比USB接口要低。
但是它的防静电能力较高,而且它的电信号有效性高,具备极强的稳定性。
总而言之,9针串口对传输数据起到重要的作用,将设备中的信息精确快速地发送给服务器,是众多用户所不可或缺的一道屏障。
九针串口引脚定义

九针串口引脚定义一、引言九针串口是一种常见的串行通信接口,它被广泛应用于计算机、嵌入式系统、通信设备等领域。
九针串口引脚定义是使用九针连接器实现串口通信的关键,本文将对九针串口引脚定义进行详细的介绍和解释。
二、九针串口引脚定义概述九针串口引脚定义是指在使用九针连接器实现串口通信时,各个引脚所代表的功能及其作用。
在标准的RS-232C协议中,使用了25个引脚进行数据传输和控制信号传输,而在使用九针连接器时,则只需要使用其中的9个引脚即可。
这9个引脚分别为:TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI和GND。
下面将对这些引脚逐一进行介绍。
三、TXDTXD是Transmit Data(发送数据)的缩写,它是用来发送数据的引脚。
当计算机或其他设备需要向外部设备发送数据时,会通过TXD将数据发送出去。
四、RXDRXD是Receive Data(接收数据)的缩写,它是用来接收数据的引脚。
当计算机或其他设备需要接收外部设备发送的数据时,会通过RXD将数据接收进来。
五、RTSRTS是Request To Send(请求发送)的缩写,它是用来控制数据发送的引脚。
当计算机或其他设备准备好要发送数据时,会先向外部设备发送一个RTS信号,告诉外部设备可以开始接收数据了。
六、CTSCTS是Clear To Send(清除发送)的缩写,它是用来控制数据接收的引脚。
当外部设备准备好要接收计算机或其他设备发送的数据时,会向计算机或其他设备发送一个CTS信号,告诉计算机或其他设备可以开始发送数据了。
七、DTRDTR是Data Terminal Ready(数据终端就绪)的缩写,它是用来控制通信线路连接状态的引脚。
当计算机或其他设备准备好与外部设备建立连接时,会向外部设备发送一个DTR信号。
八、DSRDSR是Data Set Ready(数据集就绪)的缩写,它也是用来控制通信线路连接状态的引脚。
当外部设备准备好与计算机或其他设备建立连接时,会向计算机或其他设备发送一个DSR信号。
RS232(9PIN管脚定义)

9针串口引脚定义
PC电脑串行口的典型是RS-232C及其兼容接口,串口引脚有9针和25针两类。
而一般的个人电脑中使用的都是9针的接口,25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。
我们只介绍常用9针的rs232c串口引脚的接口定义。
《串口引脚图》
9针串行口的针脚功能:
针脚功能针脚功能
1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS)
8 清除发送(CTS)
9 振铃指示(RI)
序号信号名称符号流向功能
2 发送数据TXD DTE→DCE DTE发送串行数据
3 接收数据RXD DTE←DCE DTE 接收串行数据
4 请求发送RTS DTE→DCE DTE 请求 DCE 将线路切换到发送方式
5 允许发送CTS DTE←DCE DCE 告诉 DTE 线路已接通可以发送数据
6 数据设备准备好DSR DTE←DCE DCE 准备好
7 信号地信号公共地
8 载波检测DCD DTE←DCE 表示 DCE 接收到远程载波
20 数据终端准备好DTR DTE→DCE DTE 准备好。
标准9针串口引脚定义

3.3.1.1 标准9针串口引脚定义3.3.1.1 标准9针串口引脚定义从前面的内容中,知道了串口外形,就可以继续了解其每个引脚的定义,这是做线的基础。
无论是RS-232C、RS-422,还是RS-485,串口接口的外形、尺寸都是相同的,部件间可以通用互换,但其引脚的定义却各不相同,因此要了解串口做线,首先要知道串口各引脚的定义。
观察一个标准的串口,会发现串口无论是9针的标准串口物理外形(如图3.4所示),还是25针串口物理外形(如图3.6所示),如果横着看,都显示两排引脚。
除了两排引脚这一特征之外,还有就是无论是公头,还是母头,两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状(俗称“D形”)。
9针引脚中,大的一边有5个引脚,小的一边有4个引脚。
拆开串口接口,会发现在串口接口的内侧,同样有9个引脚,其形状与外侧布局相同,各引脚位置,也都存在一一对应的关系,如图3.43所示。
该引脚是用于焊接连线使用。
当将该串口装到机箱上后,由机箱外部看到的线序和从机箱内部看到的线序不一样,考虑到本章将全面介绍串口的连接线的制作,二者的线序关系很重要,因而在做线章节中,专题讨论这一问题,详见第3.3.1.4 节。
本章除非专门说明,否则所有引脚线序都是指串口外侧的线序,各引脚编号及意义如图3.40所示。
根据图3.40的引脚顺序号,如果是作为RS-232C接口,则各引脚定义如表3.2所示。
表3.2 RS-232C引脚意义表各引脚的电气特性为:在TxD和RxD上,逻辑“1”为-3V~-15V;逻辑“0”为+3V~+15V。
在RTS、CTS、DSR、DTR和DCD等控制线上,信号有效为+3V~+15V;信号无效为-3V~-15V。
对于数据信号,逻辑“1”为低于-3V,逻辑“0”为高于+3V;对于控制信号,接通ON 为低于-3V;断开OFF为高于+3V;-3V~+3V、低于-15V、高于+15V都表示电压无意义。
作为RS-232C接口,其各引脚由标准文档进行定义,所以也可以称为“标准引脚定义”。
9针全串口针脚定义详解

9针串口流控定义详细解析DCD :载波检测。
主要用于Modem通知计算机其处于在线状态,即Modem检测到拨号音,处于在线状态。
RXD:此引脚用于计算机接收外部设备送来的数据;在你使用Modem时,你会发现RXD指示灯在闪烁,说明RXD引脚上有数据进入。
TXD:此引脚将计算机的数据发送给外部设备;在你使用Modem时,你会发现TXD指示灯在闪烁,说明计算机正在通过TXD引脚发送数据。
DTR:数据终端就绪;当此引脚高电平时,通知Modem可以进行数据传输,计算机已经准备好。
GND:信号地;此位不做过多解释。
DSR:数据设备就绪;此引脚高电平时,通知计算机Modem已经准备好,可以进行数据通讯了。
RTS:请求发送;此脚有计算机来控制,用以通知Modem马上传送数据至计算机;否则,Modem将收到的数据暂时放入缓冲区中。
CTS: 清除发送;此脚由Modem控制,用以通知计算机将欲传的数据送至Modem。
RI : Modem通知计算机有呼叫进来,是否接听呼叫由计算机决定很久很久以前,计算机还没有出现,那时就已经存在了(计算机)史前的串口设备(电传打字机,工控测量设备,通信调制解调器),为了连接这些串口,EIA制定了RS232标准,采用DB25接插件,支持同步和异步串口,D型的接口可以有效防止插反。
标准化给使用带来了便利。
时光荏苒,个人计算机出现了,这些已有的串口设备毫无疑问地成为了最初的外设,自然而然地RS232标准被个人计算机采纳。
但是设备制造商倾向于体积更小,成本更低的接口,因此,将DB25中未使用的和支持同步模式的引脚去掉,形成DB9。
最初的情况相当混乱,因为DB9只定义了信号,却没有指定信号和引脚的对应关系,各个制造商只能自行定义。
幸运的是,IBM的PC成了工业标准,DB9逐渐统一到IBM的定义上来。
DB9只有9根线,遵循RS232标准。
定义如下:DTR,DSR------DTE设备准备好/DCE设备准备好。
电脑串口是如何定义的

电脑串口是如何定义的PC/AT 机上的串口是 9 针公插座(DB9公头),引脚定义为:下图为DB9 母头引脚顺序管脚描述Carrier DetectReceive DataTransmit DataData Terminal ReadySystem GroundData Set ReadyRequest to SendClear to SendRing Indicator串口叫做串行接口,也称串行通信接口,按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定,不涉及接插件、电缆或协议。
USB是近几年发展起来的新型接口标准,主要应用于高速数据传输领域。
RS-232-C:也称标准串口,是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”。
传统的RS-232-C接口标准有22根线,采用标准25芯D型插头座。
后来的PC上使用简化了的9芯D型插座。
现在应用中25芯插头座已很少采用。
现在的电脑一般有两个串行口:COM1和COM2,你到计算机后面能看到9针D形接口就是了。
现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。
RS-422:为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000英尺(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。
RS-485:为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。
(完整版)电脑9针串口

电脑9针串口电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-conn25 PIN-connector Name Dir Descriptionector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND -- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。
电脑串口(9针)详细定义与使用说明

电脑串口(9针)详细定义与使用说明电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充(几个小时的查询和求助才弄明白的,呵呵,珍贵啊)1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。
RS232(9PIN管脚定义)

9针串口引脚定义
PC电脑串行口的典型是RS-232C及其兼容接口,串口引脚有9针和25针两类。
而一般的个人电脑中使用的都是9针的接口,25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。
我们只介绍常用9针的rs232c串口引脚的接口定义。
《串口引脚图》
9针串行口的针脚功能:
针脚功能针脚功能
1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS)
8 清除发送(CTS)
9 振铃指示(RI)
序号信号名称符号流向功能
2 发送数据TXD DTE→DCE DTE发送串行数据
3 接收数据RXD DTE←DCE DTE 接收串行数据
4 请求发送RTS DTE→DCE DTE 请求 DCE 将线路切换到发送方式
5 允许发送CTS DTE←DCE DCE 告诉 DTE 线路已接通可以发送数据
6 数据设备准备好DSR DTE←DCE DCE 准备好
7 信号地信号公共地
8 载波检测DCD DTE←DCE 表示 DCE 接收到远程载波
20 数据终端准备好DTR DTE→DCE DTE 准备好。
9针串口引脚定义

9针串口引脚定义串口是一种用于将数据传输从一台设备到另一台设备的通信接口。
在计算机领域,串口一般是通过9针的串口接口进行连接的。
每个针脚都有特定的功能,下面是对9针串口引脚定义的相关参考内容。
1. 引脚1 - DCD (Data Carrier Detect) 数据载波侦听:数据载波侦听用于检测是否有电话连接。
当检测到电话信号时,DCD引脚产生高电平。
2. 引脚2 - RXD (Receive Data) 接收数据:RXD引脚用于接收从外部设备发送的数据。
外部设备通过该引脚将数据发送到计算机。
3. 引脚3 - TXD (Transmit Data) 发送数据:TXD引脚用于将数据从计算机发送到外部设备。
计算机通过该引脚将数据传输给外部设备。
4. 引脚4 - DTR (Data Terminal Ready) 数据终端就绪:数据终端就绪用于告知外部设备计算机已经准备好进行通信。
5. 引脚5 - GND (Ground) 地线:GND引脚用于连接计算机和外部设备的地线,以确保正常的数据传输。
6. 引脚6 - DSR (Data Set Ready) 数据集就绪:数据集就绪用于告知计算机外部设备已经准备好进行通信。
7. 引脚7 - RTS (Request to Send) 请求发送:请求发送用于告知外部设备计算机要发送数据。
8. 引脚8 - CTS (Clear to Send) 清除发送:清除发送用于告知计算机外部设备已经准备好接收数据。
9. 引脚9 - RI (Ring Indicator) 振铃指示器:振铃指示器用于告知计算机外部设备正在接收来自电话线的电话信号。
以上是9针串口引脚的功能定义,它们构成了传输数据所需的基本接口。
通过合理利用这些引脚,我们可以实现计算机与外部设备之间的数据传输和通信。
9针串口引脚定义

9针串口引脚定义9针串口引脚定义是指一种用于数据传输和通信的接口,通常用于连接计算机和外部设备,如调制解调器、打印机、传感器等。
这篇文章将详细介绍9针串口引脚的定义和功能。
首先,我们来看一下9针串口引脚的标准定义和编号:1. 引脚1(CD):Carrier Detect,表示调制解调器是否检测到信号载波。
2. 引脚2(RXD):Receive Data,接收数据线,用于接收来自外部设备的数据。
3. 引脚3(TXD):Transmit Data,发送数据线,用于将数据发送给外部设备。
4. 引脚4(DTR):Data Terminal Ready,表示终端设备准备好接收和发送数据。
5. 引脚5(GND):Ground,地线,用于连接设备的共地引脚。
6. 引脚6(DSR):Data Set Ready,表示数据设置准备好,通知终端设备可以开始通信。
7. 引脚7(RTS):Request to Send,发送请求线,用于请求发送数据。
8. 引脚8(CTS):Clear to Send,清除发送线,表示终端设备准备好接收数据。
9. 引脚9(RI):Ring Indicator,表示调制解调器是否检测到电话线上的铃声。
这些引脚的定义使得计算机和外部设备之间可以进行双向数据传输和通信。
其中,引脚2(RXD)用于接收设备发送的数据,引脚3(TXD)用于发送数据给设备,引脚7(RTS)和引脚8(CTS)用于进行硬件流控制,引脚9(RI)用于检测电话线上的铃声。
在实际应用中,我们可以利用9针串口进行各种操作和通信。
例如,我们可以使用串口连接打印机,通过发送打印指令实现打印功能;我们还可以通过串口与传感器连接,接收传感器采集的数据,并进行相应的处理和分析。
此外,需要注意的是,9针串口引脚定义是标准定义,不同的制造商可能会有不同的配置和功能。
因此,在使用9针串口时,应该根据具体设备的说明书来确定引脚的功能和使用方式。
总结一下,9针串口引脚定义是一种常用的数据传输和通信接口,包括接收数据线、发送数据线、请求发送线、清除发送线等。
