城市轨道交通车站的概念与分类
城市轨道交通车站的分类、组成、设计原则及规模等级与设计形式
车站卫生间
3.2.3 车站的线路
1.车站主体—车站用房 • 车站线路包括正线、折返线和存车线。
设置特点
• （1）中间站只设置上、下行正线。 • （2）终点站和折返站应设置折返线或渡线，
折返能力应与该区段的通过能力相匹配。 • （3）当两折返站相距过长时，宜在沿线每
隔3~5个车站的站端加设存车线。 • （4）所有车站都应设有正线。
车站的分类、组成、设 计原则及规模等级与设 计形式
• 定义：在城市轨道交通的线路上，供列车到发、通过及乘客正常乘降的分界点称为车站。
• 车站设有大量的行车、客运设备。 • 车站除办理客运业务外，还办理
列车到发及调车等行车作业。 • 车站是地铁内部各工种进行各项
作业的汇合点。
3.2.1 车站的分类
3.2.2 车站的组成
1.车站主体—车站用房 运营管理用房
• 是车站运营管理人员使用的办 公用房，主要包括站长室、行 车值班室等。
车站控制室
3.2.2 车站的组成
1.车站主体—车站用房 辅助用房
• 是为保证车站内部工作人员正 常工作、生活所设置的用房， 主要包括卫生间、更衣室、休 息室、茶水间等。
3.2.2 车站的组成
1.车站主体
• 车站主体是列车的停车点，它 除了要供乘客上下车、集散、 候车外，一般也是办理运营业 务和设置运营设备的地方。
3.2.2 车站的组成
1.车站主体 • 车站主体根据功能的不同分为乘客使用空间、车站用房两部分。
3.2.2 车站的组成
1.车站主体—乘客使用空间 • 乘客使用空间分为非付费区和付费区两部分。 • 非付费区是乘客购票并正式进入车站前的活动区域。非付费取通常设有售票设备。 • 付费区是为乘客候车服务的，通常包括站台、楼梯和自动扶梯等乘客服务设施。
2城轨概论——车站
城市轨道交通车站
7.车站设计应能满足设计远期客流集散量和运营管理的需要， 应具有良好的外部环境条件，最大限度地吸引乘客。 8.车站应在满足使用功能的前提下，尽量缩小建筑空间，使其 规模、投资达到最合理。 9.车站公共区应按客流需要设置足够宽度的、直达地面的人行 通道，出入口的布置应积极配合城市道路、周围建筑、公交的 规划等因素综合考虑，通道和出入口不应有影响乘客紧急疏散 的障碍物。车站设计要尽量兼顾过街人行通道的要求 。 10. 贯彻以人为本的思想，车站需解决好通风、照明、卫生等 问题，以提供乘客安全、快捷和舒适的乘降环境。在经济条件 许可下，也应尽量从以人为本的出发点来考虑设计标准。 11. 车站考虑防灾设计，确保车站的安全性。 12. 车站设计要考虑其经济性。
城市轨道交通车站
1．站台布置原则 站台层布置需以车站上下行远期超高 峰小时设计客流量来计算站台宽度，根 据列车编组确定站台长度，根据线路走 向及换乘要求确定站台型式。 2．站台类型 （1）岛式站台 站台位于上、下行线路之间，可供上、 下行线路同时使用的车站称为岛式站台 车站，站台两端有供旅客上下的楼梯通 至站厅。岛式车站适用于规模较大的车 站，需设中间站厅进入站台。岛式站台 空间利用率高，可以有效利用站台面积 调剂客流，方便乘客的使用，站厅及出 入口也可灵活安排，与建筑物结合或满 足不同乘客的需要。其缺点是车站规模 般较大，不易压缩。
城市轨道交通车站
城市轨道交通车站
什么是城轨交通的车站？
是客流的节点 是列车到发、通过、折返、临时停车的地点 是轨道交通客运工作的基本生产单位 是向乘客提供上下车，购票以及相关服务的场所
城市轨道交通车站
城轨交通车站的类型
按车站客流量大小分类 大型车站：高峰小时客流量达3万人次以上。 中型车站：高峰小时客流量在2万-3万人次。 小型车站：高峰小时客流量在2万人次以下。
城市轨道交通导论 第四章
PART FOUR
04
第四章 城市轨道交通车站
本章内容：
第一节 城市轨道交通车站的
分类与设计
一、车站的分类
1．按运营功能分
终点站：是指线路两端的车站，一般设有多个股道，用于旅客乘降、列车折返 和少量的检修作业。 中间站：是线路中数量最多的车站，用于旅客的乘降。 换乘站：指两条或两条以上轨道交通线交叉点设置的车站，用于线路之间的换 乘。 区间站（或称折返站）：指具有折返设备，可用于旅客乘降和列车小交路折返。 通勤站：设在车站与车辆基地联络线上，供内部职工上下班通勤乘降使用。
2．车站规模的确定
车站的规模应按该站远期超高峰客流量确定，超高峰客流量为该站高峰小时 客流量乘以系数1.2～1.4。高峰小时客流量一般是指早、晚高峰小时客流量，对 于所处位置特殊的车站如大型文体中心、火车站等也可选用其他高峰小时客流量。
车站的规模还应对车站所在位置的重要性以及该地区发展规划等因素进行综 合考虑，寻求最佳方案。
2．按车站容量分
一等站：适用于客流量大，地处市中心区的大型商贸中心、大 型交通枢纽中心、大型集会广场、大型工业区及位置重要的政 治中心地区。 二等站：适用于客流量较大，地处较繁华的商业区、中型交通 枢纽中心、大中型文体中心、大型公园及游乐场、较大的居住 区及工业区。 三等站：适用于客流量小，地处郊区的车站。
二、车站平面布置
1．出入口及通道
1）地面出入口位置的选择 地面出入口是乘客由地面进入车站或由车站上到地面的通道。其
位置应能满足城市规划及交通的要求，选择人流集中的地点，还应尽 量与城市过街地道、地下商场、公共建筑楼群相结合连通，以方便乘 客和过街行人。
2）出入口通道的数目及宽度 地面出入口的通道数目视客运量与地面条件而定。但应保证出入口通过能
第一章城市轨道交通车站
二、城市轨道交通车站的平面布局与设计
风道的设计
早期国内外修建的地铁工程，大多采用自然通风方 式即利用地面风、列车活塞风、站内外温差等来与 地面空气进行交换，但这种通风方式效率比较有限， 通风效果不好。随着社会的发展和科学技术的进步， 在近期国内外修建的轨道交通车站中，逐步采用了 以机械通风为主的通风方式，普遍采用了环控设备， 车站内温度、湿度得到了控制，地下环境得到了很 大的改善。但环控设备的增加，势必会导致增大车 站规模。为了控制车站规模，缩短轨道交通车站的 总长度，节约投资，部分环控设备可设在通风道内。
车站出入口的设计
二、城市轨道交通车站的平面布局与设计
（2）站厅层的设计 站厅的作用是将从车站出入口进入的乘客迅速、安全、方便地
引导到站台乘车，或将下车的乘客同样引导至车站出入口，离 开车站。对乘客来说，站厅是上、下车的过渡空间，乘客一般 要在站厅内办理购票、检票手续，因此，站厅内需要设置售票、 检票、问询等为乘客服务的各种设施。同时站厅层内设有地铁 运营设备、管理用房和升降设备，起到组织和分配客流的作用。
同时,车站还具有购物、集聚及作为城市景观等一 系列功能,所以车站的选址、布置和规模等因素,不仅 影响运营效益,而且关系到城市的运转。
一、城市轨道交通车站的分类
1、按照车站修建位置分类 （1)高架车站 （2)地下车站 （3)地面车站。
2、按运营功能的不同分类
（1）端点站(始发站和终点站) （2）中间站 （3）换乘站 （4）区域站（折返站 ）
2.2 城市轨道交通车站设计
一、城市轨道交通车站的总体设计原则 二、城市轨道交通车站的平面布局与设计 三、城市轨道交通车站的其他设计
一、城市轨道交通车站的总体设计原则
(1)最大限度地吸引客流。 (2)车站设计规划应根据远期高峰小时预测客流集散量
城市轨道交通车站的分类与组成ppt课件
2
一城市轨道交通车站的分类
2 车站的分类
（1）按车站与地面相对位置分为地下车站、地面 车站和高架车站。
3
地面车站
高架车站
地下车站
4
一城市轨道交通车站的分类
地面车站
5
地下车站
6
高架车站
7
一城市轨道交通车站的分类
2 车站的分类
（2）按车站的运营性质可分为终点站、一般中间站 、中间折返站和换乘站等。 一般中间站 终点站
11
岛式车站
12
侧式车站
13
一城市轨道交通车站的分类
2 车站的分类
（3）按车站站台形式分为岛式车站、侧式车站、 岛侧混合车站。 ③岛、侧混合式站台——岛、侧混合式站台是将 岛式站台及侧式站台同设在一个车站内，具有 这种站台形式的车站称为岛、侧混合式站台车 站（简称岛、侧混合式车站） 。如下图所示。 岛侧混合车站
中间折返站
换乘站
8
一城市轨道交通车站的分类
2 车站的分类
（3）按车站站台形式分为岛式车站、侧式车站、 岛侧混合车站。 ①岛式站台—站台位于上、下行行车线路之间， 这种站台布置形式称为岛式站台。具有岛式站 台的车站称为岛式站台车站（简称岛式车站） 。如下图所示。 岛式车站
9
一城市轨道交通车站的分类
1
一城市轨道交通车站的分类
1 车站的概念
（1）车站是客流的节点，车站是乘客出行的基地， 旅客上下车以及相关的作业都是在车站进行的 （旅客乘降），轨道交通车站也是列车到发、通 过、折返、临时停车的地点（列车作业）。 （2）车站是轨道交通线路的电气设备、信号设备、 控制设备等集中的场所（设备安装），也是运营、 管理人员工作的场所（工作场所）。

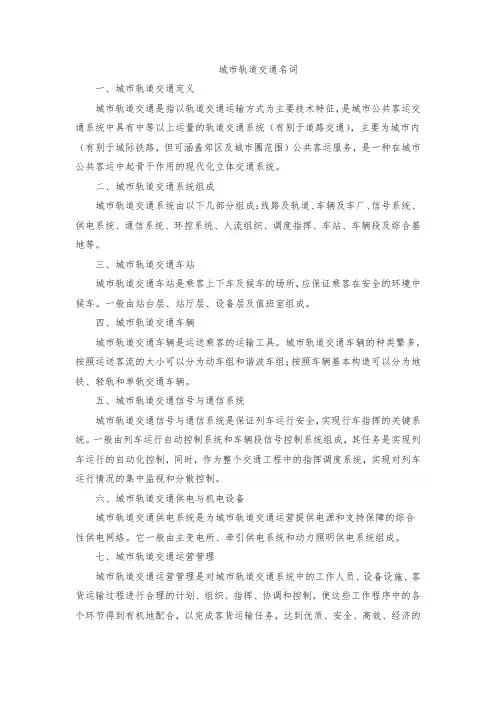

城市轨道交通名词
城市轨道交通名词一、城市轨道交通定义城市轨道交通是指以轨道交通运输方式为主要技术特征，是城市公共客运交通系统中具有中等以上运量的轨道交通系统（有别于道路交通），主要为城市内（有别于城际铁路，但可涵盖郊区及城市圈范围）公共客运服务，是一种在城市公共客运中起骨干作用的现代化立体交通系统。
二、城市轨道交通系统组成城市轨道交通系统由以下几部分组成：线路及轨道、车辆及车厂、信号系统、供电系统、通信系统、环控系统、人流组织、调度指挥、车站、车辆段及综合基地等。
三、城市轨道交通车站城市轨道交通车站是乘客上下车及候车的场所，应保证乘客在安全的环境中候车。
一般由站台层、站厅层、设备层及值班室组成。
四、城市轨道交通车辆城市轨道交通车辆是运送乘客的运输工具。
城市轨道交通车辆的种类繁多，按照运送客流的大小可以分为动车组和谐波车组；按照车辆基本构造可以分为地铁、轻轨和单轨交通车辆。
五、城市轨道交通信号与通信系统城市轨道交通信号与通信系统是保证列车运行安全，实现行车指挥的关键系统。
一般由列车运行自动控制系统和车辆段信号控制系统组成，其任务是实现列车运行的自动化控制，同时，作为整个交通工程中的指挥调度系统，实现对列车运行情况的集中监视和分散控制。
六、城市轨道交通供电与机电设备城市轨道交通供电系统是为城市轨道交通运营提供电源和支持保障的综合性供电网络。
它一般由主变电所、牵引供电系统和动力照明供电系统组成。
七、城市轨道交通运营管理城市轨道交通运营管理是对城市轨道交通系统中的工作人员、设备设施、客货运输过程进行合理的计划、组织、指挥、协调和控制，使这些工作程序中的各个环节得到有机地配合，以完成客货运输任务，达到优质、安全、高效、经济的目标。
根据管理范围不同可以分为行车调度管理、客运调度管理、维修调度管理和乘务调度管理；根据管理内容不同可以分为列车运行组织管理、乘务组织管理、车站服务组织管理和票务组织管理。
第7章城市轨道交通系统构成——MicrosoftPowerPoint演示文稿
4.2 城市轨道交通车站设计
(4)确定出入口、风亭数量和位置 《地铁设计规范》规定：“车站出 入口的数量，应根据客流需要与疏散要求设置，浅埋车站不宜少于4 个出入口。 (5)绘制车站总平面布置图 根据设计阶段的不同，图样内容深度也不 同。 3.城市轨道交通地铁车站的选型 (1)岛式站台 岛式站台是国内最常用的一种车站形式，一般采用明挖 法施工，必要时也可采用暗挖施工，它的埋置深度一般不超过20m。 (2)侧式站台 侧式站台的轨道布置较为集中，有利于区间采用大的隧 道或双圆隧道双线穿行，具有一定的经济性。
４.３ 城市轨道交通车站系统运营设备
1.自动售检票系统 (1)自动售检票系统管理 自动售检票系统管理主要包括对票卡进行管理、制定票务系统规则以 及对不同运营条件下的模式进行管理。 1)票卡管理。 2)规则管理。
(2)自动售检票系统架构 自动售检票系统的基本结构包括4层： 第一层是路网清算管理中心(ACC)，是系统的
2.城市轨道交通车站总平面布局设计的步骤
4.2 城市轨道交通车站设计
(1)分析影响因素及确定边界条件 影响车站站位和总平面布局的因 素包括周围环境、建筑物拆迁和管线改移条件、施工方法、客流来 源及方向以及综合开发的条件。 (2)确定车站平面布置原则 站厅层布置应分区明确，依据站内结构 及设施配置情况对客流进行合理的组织，避免和减少进出站客流的 交叉，合理布置管理、设备用房，满足各系统的工艺要求。
４.３ 城市轨道交通车站系统运营设备
图４-9 自动检票机
４.３ 城市轨道交通车站系统运营设备
图４-10 自动售票机
４.３ 城市轨道交通车站系统运营设备
图４-11 半自动售/补票机
4)半自动售/补票机。 5)自动充值机。
简述城市轨道交通车站的分类
简述城市轨道交通车站的分类简述城市轨道交通车站的分类城市轨道交通是指在城市地区内，以铁路、有轨电车、轻轨或者地下铁道等特定轨道为运输工具，提供快捷、安全、舒适、可持续的交通服务。
轨道交通车站是轨道交通系统中重要的枢纽，车站的分类对于整个轨道交通系统的运作有着至关重要的作用。
一般而言，城市轨道交通车站大致可以分为三类：一类是低温站，即没有出入口的车站，主要用于客流转换，乘客从一趟列车上转乘到另一趟列车；二类是中等站，具备有出入口的小规模车站，提供客流转换和旅客服务；三类是大型车站，比中等站更大规模，具有集中性和聚集性，是轨道交通系统中的重要枢纽，服务于更多的乘客，还设有多种商业设施，能够满足乘客的各种需求。
低温站的特点主要有以下几点：1、它们不具备有出入口，只有简单的站台设施，主要用来提供客流转换的服务；2、它们的设计规模小，不会影响街道的秩序，也不会占用太多的地方；3、它们的运营成本低，可以把更多的资金用于改善轨道交通系统的运行效率。
中等站的特点是：1、它们具有出入口，可以提供乘客服务；2、它们的运营规模较大，可以提供更多的设施，如自动售票机、信息服务中心、安全检查点、洗手间等；3、它们的运营成本较高，需要投入更多的资金来改善车站的服务质量。
大型站的特点是：1、它们的规模较大，具有聚集性和集中性，可以提供更多的服务；2、它们的设施更加齐全，提供乘客服务、商业设施等；3、它们的运营成本较高，需要投入更多的资金来改善车站的服务质量。
总之，城市轨道交通车站可以分为低温站、中等站和大型站三类。
低温站主要提供客流转换的服务，中等站具备有出入口，提供客流转换和乘客服务，大型站具有聚集性和集中性，提供更多的服务，如商业设施等。
各类站的设计、运行和管理都会直接影响轨道交通系统的运行情况，因此，在车站分类时，要根据轨道交通系统的实际情况，综合考虑各种因素，精心设计，以达到最大的经济效益。
城市轨道交通车站
1、单纯性梗阻
※慢性部分性梗阻： (1) 肠壁肥厚，肠管扩张 (2) 梗阻远侧肠管萎缩 (3) 全身营养不良
※急性完全性梗阻
局部变化 全身变化
局 部 变 化：
(1) 肠蠕动增加：频率，强度 (2) 肠膨胀：积液（梗阻久积液重）
积气（梗阻急积气多） (3) 肠壁水肿：肠腔压力 回流障碍
通透性增高 → 细菌移位
• ① 换乘通道长度不宜超过100 m，长度超过100 m的换乘通道， 宜设置自动步行道。
• ② 尽量客流分离。换乘客流宜与进出站客流分开，避免相互交 叉干扰。
• ③ 换乘能力应满足远期换乘需求。 • ④ 换乘方式合理。应周密考虑换乘方式，合理确定换乘通道及
预留口位置。 • ⑤ 应尽可能节省造价。
任务2-4 换乘站
• 任务2-4-2 换乘站的分类
• 车站换乘方式分为6种：
• （1）站台换乘； • （2）结点换乘； • （3）站厅换乘； • （4）通道换乘； • （5）站外换乘； • （6）组合换乘。
任务2-4 换乘站
• 任务2-4-2 换乘方式
• 车站换乘方式分为6种： • （1）同站台换乘：两条不同线路的站线分设在同一站台的两侧，
任务2-4 换乘站
• 任务2-4-2 换乘方式
• 车站换乘方式分为6种： • （3）站厅换乘：指乘客由一个车站的站台通过楼梯或自动扶
梯经由另一个车站的站厅或两站的共同站厅到达另一车站站台 的换乘方式。
（4）通道换乘：在两线交叉处，车站结构完全分开， 当车站站台相距稍远或受地形限制不能直接通过站厅 进行换乘时，可以考虑在两个车站之间设置单独的连 接通道和楼梯，供乘客换乘，这种换乘方式称为通道 换乘。
任务2-2-1 按车站与地面的位置关系分类
城市轨道交通线路与车站—车站
5.车站的规模等级
一等站：适用于客流量大且地处市中心区的大型商贸中心、大型交通枢纽中 心、大型集会广场、大型工业区及位置重要的政治中心地区
二等站：适用于客流量较大且地处较繁华的商业区、中型交通枢纽中心、大 中型文体中心、大型公园及游乐场、较大的居住区及工业区
售票设备。 (2)付费区是为乘客候车服务的，通常包括站台、楼梯和自动扶梯、其他乘
客服务设施等。 通常，非付费区的面积应略大于付费区，以闸机位置作为二者分界线。
2.1 车站主体
2.1.2 乘客使用空间
付费空间
2.1 车站主体
2.1.3 车站用房
车站用房包括3部分： （1）设备用房； （2）运营管理用房； （3）辅助用房。
过能力相匹配。 （3）当两折返站相距过长时，宜在沿线每隔3~5个车站的站端加设存
车线。 （4）所有车站都应设有正线。
4.车站的设计原则
地铁车站设计，应遵循《地铁设计规范》（GB 50157—2003）中规定， 具体如下：
① 总体设计。应妥善处理与城市总体规划、城市交通、城市轨道交通线网规划、地面 建筑、地下管线、地下建筑物之间的关系；应考虑对城市景观的影响，并注意与周围 环境的协调，如与城市景观、地面建筑规划相协调。
思考题
1.简述城市轨道交通车站的组成。 2.简述城市轨道交通车站的设计原则。 3.城市轨道交通中的换乘站和枢纽站有什么区别和联系？
2.1 车站主体
2.1.3 车站用房
（1）设备用房主要包括通风与空调用房、变电所、综合控制室、防灾中心、通 信机械室、信号机械室、自动售检票室、冷冻站、配电室、公区用房，用于放 置保证列车正常运行、保证车站内良好环境条件和在灾害情况下保障乘客安全 所需的设备。
城市轨道交通车站建筑
城市轨道交通车站建筑车站是城市轨道交通路网中一种重要的建筑物。
它是供旅客乘降、换乘和候车的场所，应保证旅客使用方便、安全、迅速地进出站，并有良好的通风、照明、卫生、防灾设备等，给旅客提供舒适、清洁的环境。
车站应容纳主要的技术设备和运营管理系统，从而保证城市轨道交通的安全运行。
车站又是城市建筑艺术整体的一个有机部分，一条线上各车站在结构和建筑艺术上，应既要有共性，又要有各自的个性。
城市轨道交通运营的社会效益、经济效益的高低，在很大程度上取决于车站位置的选择、设计得合理与否及设备的配置。
轨道交通车站设计时，首先是确定车站在现有城市轨道交通路网中的确切位置，这涉及到城市规划和线路总体方案设计；车站位置确定后，根据客流量及其站位特点确定车站规模、平面布置、合理的站内客流流线、地面客流吸应、交通方式间的换乘便捷等综合考虑。
5-1 车站的分类城市轨道交通网中车站根据其所处位置、埋深、运营性质、结构横断面型式、站台型式、换乘方式等进行分类。
5-1-1 按车站与地面相对位置分类按车站与地面相对位置可分为，如图5-1。
①轨道交通车站—车站结构位于地面以下；②地上车站一车站位于地面以上，它包括地面车站和高架车站；第5章城市轨道交通车站建筑建筑工程申请认证！财富值双倍检索优先专属展现同行交流5-1-2 地下车站按车站埋深、高架车站按车站与高架桥的结构是否合一而造分类按车站埋深可分为：①浅埋车站——采用明挖法或盖挖法施工，轨顶至地表距离在20m以内，如图5-2中1、2所示；②深埋车站——采用暗挖法施工，轨顶至地表距离在20m以上；如图5-2中3、4所示。
高架车站可以分为：站桥合一结构车站——高架车站的结构和站内轨道结构是做在一起的。
站桥分离结构车站——站内轨道结构和线路高架桥的结构是连通的。
5-1-3 按车站运营性质分类按车站运营性质主要有，如图5-3。
①中间站（即一般站）——中间站仅供乘客上、下车之用，功能单一，是地铁路网中数量最多的车站；②区域站（即折返站)——区域站是设在两种不同行车密度交界处的车站，设有折返线和设备。
轨道交通车站的类型
轨道交通车站的类型车站的概念：①车站是客流的节点，车站是乘客出行的基地，旅客上下车以及相关的作业都是在车站进行的，轨道交通车站也是列车到发、通过、折返、临时停车的地点。
②车站是轨道交通线路的电气设备、信号设备、控制设备等集中的场所，也是运营、管理人员工作的场所。
车站的作用为便于旅客乘降、货物承运、列车到发及解编、机车和乘务组的整备和换乘、列检和货物检查。
轨道交通车站的分类方法以及采用此方法分类的重要原因。
按照车站修建位置，分为高架车站、地下车站和地面车站。
高架车站结构发展，从国外最早的高架铁路候车站开始，到目前高架站的多种布局形式，已经走过了100多年的历史。
我国的城市轨道交通高架车站发展从2000年12月26日国内第一条高架结构上海轨道交通3号线（明珠线）开始，到现今已经有10年之久的历程，其中车站结构主要是同建筑方案配合协调，常规结构即可以实现。
对于少数高架站，结构有很大突破，比如长春市轨道交通4号线三期工程的卫星路高架站和重庆1号线大学城站车站结构按照受力模式，可分为“桥-建”结合和“桥-建”分离两大类，这里先用两个典型车站的实景图（图1、图2）来说明，后面将从受力角度详细论述分类。
我国各城市的高架车站建成数量很多，并且已成规模。
但是若在工程建设前期过程中，忽略了车站的具体适用条件以及各自的结构特点等因素，就会习惯按照“一线一景”的常规模式，采用单一结构类型车站，这就可能会对车站的使用功能产生不同的影响。
本文对车站结构进行分类研究，从结构角度综合各种车站的适用条件，充分把握各类车站结构的优缺点，以弥补现行规范分类模糊的不足。
此外在目前高架线路规划时，要对高架车站进行拟定，并考虑绿色、人文以及可持续发展的因素，这就对城市轨道交通高架车站的结构类型分类和适用准确定位提出了更高的要求.地铁车站的特征1、工程地质和水文地质条件良好的地方。
2、防护能力强。
3、没有自然光线，全部依靠人工采光；4、为保障地下空间具备合适的空气的温度、湿度、清洁度、设有庞大的空调、通风设施；5、噪声的强度、灯光的照度、室内色彩等方面在允许范围内。
城市轨道交通概论(二)城市轨道交通车站及设计
1.避免各种流线相互交叉干扰 2.最大限度地缩短乘客走行距离，避免流线迂回
乘客进、出站活动流线示意图
车站平面布局设计
一、按照客流线来设计布局
（二）客流线的主要类型
1.进站乘客流线
（1）通过站房直接上车的乘客流线
（2）进入车站购票上车的乘客流线
车站平面布局设计
一、按照客流线来设计布局来自二、车站客运主要设备设施
（二）安全护栏、屏蔽门
安全护栏
屏蔽门
二、车站客运主要设备设施
（三）车站通道设备：楼梯、电梯、无障碍通道
自动扶梯和步行梯的设置标准
提升高度H （m） H≤6 6＜H≤12 12＜H≤19 H＞19 上行 步行梯△ 自动扶梯 自动扶梯 自动扶梯 下行 步行梯 步行梯△ 自动扶梯 自动扶梯 步行梯△ 自动扶梯 备用
第二讲 城市轨道交通车站及设计
现代化车站
车站及其设施设备
一、车站的概念和分类
(一)车站的概念
一、车站的概念和分类
(二)车站的分类
1.按车站所处的空间位置分
地面车站
地下车站
高架车站
(二)车站的分类
2.按车站运营的性质分
(二)车站的分类
3.按车站站台的性质分
二、车站客运主要设备设施
（一）车站用房
注：1.H分别指站台至站厅，或站厅至地面高度。无站厅时，指站 台至地面的高度。 2．“△”表示在重要车站或主要楼梯口，也可设自动扶梯
二、车站客运主要设备设施
（四）照明与低压配电系统
1.照明系统 2.低压配电系统
（五）其他设备
1.冷却塔 2.商业设备
自动售货机
车站平面布局设计
一、按照客流线来设计布局
轨道交通车站的类型
地铁车站人流疏导设计要求
地铁车站是人流相对集中的地下交通建筑，所以在设计中必须有序地组织人流 进站和出站，并方便地铁换乘，满足客流高峰时所需的各种面积规定及楼梯、 通道等的宽度要求，上下楼梯位置的设置能均匀地接纳客流。 进站客流路线：地面出入口—自动售票机—进站检票机—站厅层付费区—楼梯、 扶梯—站台—上车
中 间 折 返 站 实 图
分类三
按站台形式分类： 岛式车站
侧式车站
岛侧混合车站
①岛式站台：位于上、下行
行车线路之间，这种站台布
置形式称为岛式站台。 ②侧 式站台：位于上、下行车线
。
路的两侧，这种站台布置形
式称为侧式站台。 ③岛、侧 混合式站台：将岛式站台及 侧式站台同设在一个车站内， 具有这种站台形式的 车站称 为岛、侧混合式站台车站。
湿 漉 漉 ， 黑 色 树 枝 的 花 瓣
人 群 中 的 脸 庞 幽 灵 般 隐 现
地 中 铁 文 车 ： 站
英 文 ： In a Station of the Metro Petals on a wet, black bough.
车 站
2、防护能力强。
3、没有自然光线，全部依靠人工采光； 4、为保障地下空间具备合适的空气的温度、湿度、清洁度、设有庞 大的空调、通风设施； 5、噪声的强度、灯光的照度、室内色彩等方面在允许范围内。 6、为保证客流安全、顺畅、快捷集散，设有众多鲜明的指示标牌和 消防设施； 7、地面出入口通过地下通道与地下车站连接，出入口地下部分要采 取人防措施，在地面上设有风亭建筑。
出站客流路线：下车—站台—楼梯、扶梯—站厅层付费区—出站检票区—地面
地铁车站有利的因素
1、节约城市用地；
2、有良好的防护功能，战时可考虑作 为避难场所。
城市轨道交通车站的概念与分类
了解轨道交通车站的概念 掌握轨道交通车站的分类 能够将所学知识运用到站务员工作中
一、城市轨道交通车站的概念
旅客
●出行基地 ●上下车换乘地
站务 员
●工作地
列车
●到发地 ●通过地 ●折返地 ●临时停车地
二、城市轨道交通车站的分类
1、按照车站修建位置分类
（1)高架车站 （2)地下车站 （3)地面车站。
轨道交通车站的概念 轨道交通车站的分类 车站客流警戒线
二、城市轨道交通车站的分类
2、按其在线路的修建位置和担负的运营功能不同分类
A
DB
E C
端点站 中间站 换乘站
立体换乘站
大型换乘中心站
二、城市轨道交通车站的分类
3、按地铁车站规模的大小分类
大型车站 中等车站 小车站
0123每小时客流量 单位：万
★车站客流警戒线
70%
90%
大于 100%
小结：
城市地铁概述.第一部分
始建于1904年，37条线，全长443km，504个车站， 地铁城市车站结构简单，以简便实用为特点
日客运量490万人次，年客运量15亿人次，约占整 个公交系统运量的70%
纽约地铁
四.世界主要城市的轨道交通
3.巴黎地铁
巴黎——世界上最方便也是层次最多的地铁
最早于1900年开通，14条主线，2条支线，380个车 站，总长221.6km，年客运量9.76亿人次 地铁路网分三个阶段扩展，于1990年完工，地铁车 站包括地面大厅共有六层（一般为2-3层）
2009年通车里程达228km，日均客流约480万人次， 占公交出行比例34%，2010年底将实现通车里程300km
2015年，13条线路将陆续建成，运营里程增至561km
北京地铁
北京八通线
六.我国主要城市的轨道交通发展
2.上海地铁
上海——目前中国内地运行着地铁线路最长的城市， 1993年建成第一条线路——1号线南段 截止2010年4月底，已通车12条线路，运营里程 402km，车站208座，2012年底线路总长将达560km，车 站354个
城市轨道交通重新得到重视
许多国家开始修建地铁，城市轨道交通的发展从欧 美扩展到亚洲国家
4.高速发展阶段（1970年至今）
城市化的趋势导致人口高度集中，要求城市轨道交 通高速发展以适应客流需求
城市轨道交通本身具有大运量、高效率、节约土地 资源的优势
城市轨道交通在世界范围内开始普及
四.世界主要城市的轨道交通
远期规划至2020年将有21条线路，行车里程887km
上海轨道交通6号线
六.我国主要城市的轨道交通发展
3.广州地铁
广州——中国内地第四个拥有地铁的城市，1999年 通车第一条线路——1号线
城市轨道交通车站
四、 车站分类 ❖按车站的空间位置分 ❖按运营功能分 ❖按车站站台形式分 ❖按车站之间的换乘形式划分
❖按车站的空间位置分
地下车站
地面车站
高架车站
车站与地面相对位置关系
地铁车站的特点
❖典型地下车站 ❖地面车站 ❖高架车站
❖典型地下车站
调度电话系统是为行车调度员、维修调度员 等提供专用直达通信的有线子系统。
主控系统：是通过骨干网构建起来的地铁
综合自动化系统。 集成了信号、通信、供电、环控、消防、屏 蔽门等各系统，实现资源互享、信息互通和 设备联动。
综合应急后备盘：在紧急情况下，作为
主控系统的后备设备使用，是一种人机接 口装置。
有消防水泵模块、环控系统模块、自动扶 梯模块、屏蔽门模块、信号系统模块、门 禁及闸机模块。
❖屏蔽门系统 ❖供电系统
有高压、低压两类供电 设备。
安装在站台边缘， 低压供电又可分为照明 隔离站台和轨行区。 和低压配电两个系统。
❖ 环控系统
由活动门、固定门、 通风、供冷、排烟、除
应急门、端头门、 热、除湿
就地控制盘PSL组 合而成。
❖ 消防系统
❖自动售检票系统
售票系统
屏蔽门防夹板
一、城市轨道交通车站的概念
车站是城市轨道交通系统最重要的组成部分，
是旅客上下车、换乘的场所，也是列车到发、通过、 折返、临时停车的地点，还是各工种联劳协作的生产 基地。
一、城市轨道交通车站的概念
❖
车站是城市轨道交通系统最重要的组成部分，
是旅客上下车、换乘的场所，也是列车到发、通过、
折返、临时停车的地点，还是各工种联劳协作的生
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
120% 100% 80% 60% 40% 20% 0%
客流量 措施
小结：
轨道交通车站的概念 轨道交通车站的分类 车站客流警戒线
二、城市轨道交通车站的分类
2、按其在线路的修建位置和பைடு நூலகம்负的运营功能不同分类
端点站 E 中间站 A D B C 换乘站
立体换乘站
大型换乘中心站
二、城市轨道交通车站的分类
3、按地铁车站规模的大小分类
大型车站 中等车站 小车站
0
1
2
3
每小时客流量 单位：万
★车站客流警戒线
大于 100% 90% 70%
城市轨道交通车站的概念与分类
学习目标
了解轨道交通车站的概念 掌握轨道交通车站的分类 能够将所学知识运用到站务员工作中
一、城市轨道交通车站的概念
旅客 站务 员 列车 ●出行基地 ●上下车换乘地 ●工作地 ●到发地 ●通过地 ●折返地 ●临时停车地
二、城市轨道交通车站的分类
1、按照车站修建位置分类 （1)高架车站 （2)地下车站 （3)地面车站。
