钢轨探伤工技师题库
钢轨探伤工抽考考试题库(完整版)
A、超声场 B、迖场区 C、绕射区 D、无声区 答案:B 48.使用前 37°探头探测钢轨实物试坑螺孔()时,在螺孔反报警门内应 有螺孔反射波和螺孔裂纹波 A、37°上斜裂纹 B、37°下斜裂纹 C、37°倒打裂纹 D、轨底斜裂纹 答案:A 49.60kg/m 钢轨高度()。 A、145mm B、152mm C、176mm D、192mm 答案:C
1
B、折射定律 C、入射定律 D、反轩换定律 答案:A 4.钢轨探伤作业防护员应携带列车无线调度电话等通信设备,収现异常 情冴时可直接通报()。 A、车站值班员 B、机车乘务员 C、车站值班员和机车乘务员 D、车间主任 答案:C 5.通过桥梁、道口戒横越线路时,应(),做到“一停、二看、三通过”, 严禁来车时抢越。 A、不驻站联控、确认 B、瞭望确认 C、“手比、眼看、口呼” 答案:C 6.铸件往往难以用超声法梱验,是因为()。
11
B、12 C、14 D、16 答案:B 31.某探头的种类标识为 K,它的种类是用 K 值表示的()。 A、直探头 B、斜探头 C、分割探头 D、水浸探头 答案:B 32.正常钢轨探伤作业中,70°探头应能収现闪光焊()缺陷。 A、轨头垂直横向裂纹 B、轨腰裂纹 C、轨底角灰斑 D、轨底烧伤 答案:A 33.一个垂直线性好的探伤仪,荧光屏上波幅为 80%,衰减 12dB 后, 波幅为()。
6
A、列车前面 B、列车后面 C、车间干部要求 答案:B 18.高锰钢整铸辙叉重伤标冸,辙叉心宽 0~50mm 两条垂直裂纹长度 相加超过()mm。 A、45 B、50 C、55 D、60 答案:D 19.任何人员及所携带的物件、作业工器具等须不牵引供电设备高压带 电部分保持()m 以上的距离,不回流线、架空地线、保护线保持 1m 以上距离,距离丌足时,牵引供电设备须停电。 A、1 B、2 C、10 答案:B
钢轨探伤工技师题库(一)
钢轨探伤工技师题库(一)一、填空题(请将正确答案填在横线空白处,每题分,共题)1.TB/T 2340-2000标准规定,钢轨超声波探伤仪的动态范围,抑制最大时为dB。
答案:2~62.TB/T 2340-2000标准规定,测定钢轨超声波探伤仪70°探头通道的灵敏度余量应在试块上进行。
答案:WGT-33.在辙叉心宽0~50mm的断面处,一条垂直裂纹长度超过mm判重伤。
答案:04.TB/T2340-2000标准规定,钢轨超声波探伤仪的阻塞范围不大于mm。
答案:205.TB/T 2340-2000标准规定,钢轨超声波探伤仪距离幅度特性的测试点不应少于个。
答案:66.在超声波探伤中,由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为波。
答案:迟到7.晶片尺寸较小的探头发射的超声波束,其远场覆盖面积。
答案:大8.37°探头探测钢轨轨底中心的横向裂纹,是根据超声波的原理来发现的。
答案:直角反射9.TB/T 2340-2000标准规定,GTS-60型试块主要用于钢轨探伤仪和探头的_______试验。
答案:缺陷检出能力10.使用0°探头,探测钢轨时,探测面和仪器工作正常,但仪器常报警,且无回波,应考虑是钢轨内部有_______。
答案:纵向裂纹11.A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的 ____形成的。
答案:锯齿波12.为了使进入工件的波型转换为横波,除选择适当的入射角外,楔块的纵波声速还要比工件的横波声速____。
答案:小13.铁工务(1995)144号文件规定,现场气压焊缝的探测每年不少于一次,铝热焊缝__________不少于一次。
答案:每半年14.超声埸中,当X≥3N时,横通孔的反射声压与长横孔直径的______成正比,与距离的3/2次方成反比。
答案:平方根15.在对尖轨探伤时,尖轨轨面宽度大于 mm为探伤仪探测范围。
答案:5016.在钢轨探伤中,凡发现接头有可疑波形,而探伤人员又无法拆检的应_________拆检或监视。
最新钢轨探伤工技师职业技能鉴定题库1000题及答案
钢轨探伤工技师职业技能鉴定题库1000题及答案知识考核试题一、填空(共225题)1.钢轨采用长流程工艺制造一般有14道工序。
(B、2、X、S22-0-2-1)2.钢轨在制造过程中含碳量偏高(>0.82,)时,会增加钢中产生白点的机会。
(B、2、X、S22-0-2-1)3.钢轨在制造过程中含硅过多(>0.9,)容易在焊缝中产生气孔、杂质。
(B、2、X、S22-0-2-1)4.钢轨中含磷量过多时,在低温条件下,它的冷脆性增大,易导致断轨。
(B、4、X、S22-0-2-1)5.由于钢轨受车轮压力会产生挠曲,为抵抗挠曲,钢轨应有可挠性。
(B、4、X、S22-0-2-1)6.因钢轨要承受机车、车辆的冲击动力,为了减少车轮对钢轨的冲击作用,减少机车、车辆走行部分及钢轨的裂损,钢轨必须具有相当钢度。
(B、4、X、S22-0-2-1)7.脉冲反射式探伤仪同步电路一般由多谐振荡器和输出电路组成。
(B、4、X、S22-0-3-1)8.探伤时应根据被测工件的厚度适当选择仪器的“扫描量档”等旋钮,使荧光屏扫描线上每一格代表一定的距离。
(B、2、X、S22-0-3-1)9.脉冲反射式超声波探伤仪的接收电路一般由衰减电路、高频放大电路、检波电路和视频放大电路等组成。
(B、4、Y、S22-0-3-1)10.脉冲反射式超声波探伤仪的电源电路一般由整流电路、稳压电路和变流器组成。
(B、2、Y、S22-0-3-1) 11.一般把仪器荧光屏上电噪声幅度在垂直幅度上的百分比,称为仪器的电噪声电平。
(B、4、X、S22-0-3-1) 12.使用示波器观察被测电路的电压幅度时,应适当选择面板上与Y轴有关的旋钮和量程开关。
(A、2、Z、S22-0-3-1) 13.使用示波器观察被测电路的频率时,应适当选择与_X轴有关的旋钮和量程开关。
(A、2、Z、S22-0-3-1) 14.A型显示超声波探伤仪,为了使扫描正程显示在荧光屏上而逆程不显示的电路称为增辉电路_。
钢轨探伤工技师职业技能鉴定题库之二
钢轨探伤工技师职业技能鉴定题库之二二、选择题(225题)1.在探头扫查中,把A型显示图形进行连续的多次叠加的显示方法称为( A )型显示。
(B、1、Y、S26-0-16-1)A.MAB.MBC.MCD.MD2.声阻抗用介质的密度p与声速C的( C )来表示。
(B、4、Y、S26-0-16-1)A.和B.差C.积D.商3.能够改变入射角的探头叫( D )探头。
(B、2、Y、S26-0-16-1) A.纵波 B.横波 C.斜角 D.可变角4.接收器的电压放大程度叫( B ),也叫灵敏度刻度。
(B、3、Y、S26-0-16-1)A.垂直线性B.增益C.水平线性D.脉冲高度5.超声波通过介质时能量或振幅的减少程度率叫作( B )。
(B、2、Y、S26-0-16-1)A.声阻抗B.衰减率C.反射率D.透过率6.用灵敏度标准试块调整探伤灵敏度进行探伤的方式叫( D )。
(B、2、Y、S26-0-16-1)A.对比方式B.标准方式C.仪器方式D.试块方式7.在指示器横轴上表示出来的底面多次反射波的间隔成为等间隔的程度叫( C )。
(B、2、Y、S26-0-16-1)A.水平线性B.垂直线性C.时基线性D.都不对8.能使探头或试验材料自动移动而进行的扫查方法叫( D )。
(B、2、Y、S26-0-16-1)A.交叉扫查B.摆动扫查C.前后扫查D.自动扫查9.把超声波倾斜射入试验材料的探伤面上的探伤方法叫( B )。
(B、2、Y、S26-0-16-1)A.偏斜法B.斜角法C.折射法D.换波法10.为只取出缺陷等必要的反射波而在示波管的时间轴上限定的范围叫( A )。
(B、2、Y、S26-0-16-1)A.闸门B.非门C.或门D.与门11.在斜角探伤中以探头的入射点为中心回转探头,对焊接线改变声束方向的扫查方法叫( A )。
(B、2、Y、S26-0-16-1) A.摆动扫查 B.交叉扫查 C.前后扫查 D.自动扫查12.在斜角探伤中,使探头的距离一定,把探头平行于焊接线进行的移动扫查方法叫( A )。

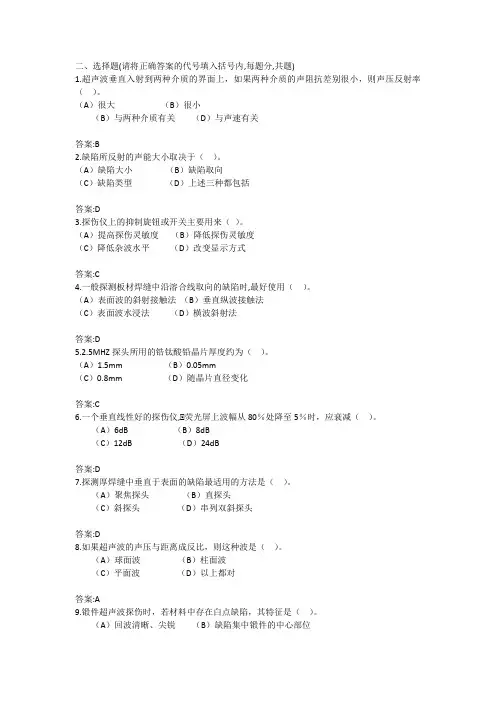

钢轨探伤工技师题库(二)
二、选择题(请将正确答案的代号填入括号内,每题分,共题)1.超声波垂直入射到两种介质的界面上,如果两种介质的声阻抗差别很小,则声压反射率()。
(A)很大(B)很小(B)与两种介质有关(D)与声速有关答案:B2.缺陷所反射的声能大小取决于()。
(A)缺陷大小(B)缺陷取向(C)缺陷类型(D)上述三种都包括答案:D3.探伤仪上的抑制旋钮或开关主要用来()。
(A)提高探伤灵敏度(B)降低探伤灵敏度(C)降低杂波水平(D)改变显示方式答案:C4.一般探测板材焊缝中沿溶合线取向的缺陷时,最好使用()。
(A)表面波的斜射接触法(B)垂直纵波接触法(C)表面波水浸法(D)横波斜射法答案:D5.2.5MHZ探头所用的锆钛酸铅晶片厚度约为()。
(A)1.5mm (B)0.05mm(C)0.8mm (D)随晶片直径变化答案:C6.一个垂直线性好的探伤仪,•荧光屏上波幅从80%处降至5%时,应衰减()。
(A)6dB (B)8dB(C)12dB (D)24dB答案:D7.探测厚焊缝中垂直于表面的缺陷最适用的方法是()。
(A)聚焦探头(B)直探头(C)斜探头(D)串列双斜探头答案:D8.如果超声波的声压与距离成反比,则这种波是()。
(A)球面波(B)柱面波(C)平面波(D)以上都对答案:A9.锻件超声波探伤时,若材料中存在白点缺陷,其特征是()。
(A)回波清晰、尖锐(B)缺陷集中锻件的中心部位(C)底波严重下降(D)上述都对答案:D10.用2.5MHZ.Φ14mm直探头探伤一锻件,200mm处Φ2平底孔回波相对波幅为6dB,探伤中在100mm处发现一缺陷回波,波幅为22dB,此缺陷的当量大小为()。
(A)1.5mm (B)2mm(C)2.5mm (D)3mm答案:C11.当频率和材料一定时,通常横波对小缺陷的检测灵敏度高于纵波,是因为()。
(A)横波比纵波的波长短。
(B)横波在材料中不易发散(C)横波的质点振动方向对缺陷较敏感(D)横波比纵波的波长长答案:A12.超声波通过二种材料的界面传递,•如果第一介质声阻抗较大,但声速与第二介质相同,则折射角()。
钢轨探伤工技师题库
钢轨探伤工技师题库钢轨探伤工技师题库一、填空题(140道)1、TB/2340-2000标准规定,钢轨超声波探伤仪的动态范围抑制最大时为。
2、TB/2340-2000标准规定,钢轨超声波探伤仪距离幅度特性的测试点不应少于。
3、在超声波探伤中,由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为波。
4、晶片尺寸较小的探头发射的超声波束,其远场覆盖面积。
5、37°探头探测钢轨轨底中心的横向裂纹,是根据超声波的原理来发现的。
6、使用0°探头,探测钢轨时,探测面和仪器工作正常,但仪器常报警,切无回波,应考虑钢轨内部有。
7、A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的形成的。
8、超声场中,当X≥3N时,长横通孔的反射声压与长横孔的直径的成正比,与距离的3/2次方成反比。
9、在对尖轨探伤时,尖轨轨面宽度大于为探伤仪的探测范围。
10、超声波在介质中传播形成衰减的主要原因有声场扩散、材质散射和。
11、在声程大于3N时,垂直入射到平底孔的超声波,当平底孔的直径增加1倍时,其反射声压增加。
12、A型显示超声波探伤仪各单元电路的工作是由电路协调的。
13、大型钢轨探伤车冬季探伤作业,为了防止耦合水冻结,常在水中加入的防冻液是。
14、使用前37°探头探测钢轨第一孔向下的斜裂纹时,其裂纹波出波的顺序应在之间。
15、使用直射70°探头有利于发现轨头部位的核伤。
16、凹面形状的缺陷将引起反射波束的。
17、超声波探伤仪的垂直线性不好会给判定缺陷的带来误差。
18、超声波探伤仪拟制旋钮的作用是将不必要的杂波去掉,使波形清晰、易于观察,但拟制加大后也会漏掉的危险。
19、大型钢轨探伤车采用的是轮式探头,每个轮式探头内装有70°、一个0°和一个45°探头。
20、当射线透过某一物体后它的强度将被减弱,这种现象叫射线的衰减,射线的衰减包括和散射衰减。
钢轨探伤工技师题库(四)
钢轨探伤工技师题库(四)四、简答题1.在超声波探伤中,缺陷的形状对缺陷反射波的高度有什么影响?答案:的形状对回波波高有很大影响,同样尺寸的缺陷,由于其形状不同,回波高度会有很大差别。
一般来说,对于给定的探头(晶片尺寸和频率),当缺陷的探测距离和面积都相等时,长圆柱形缺陷的反射波最高,片状缺陷的反射波高次之,球状缺陷的反射波最低。
2.在超声波探伤中,缺陷的方向对缺陷反射波的高度有什么影响?答案:中的实际缺陷会呈现各种趋向,当声波入射方向与缺陷面垂直时,能获得该缺陷的最大回波;当声波入射方向与缺陷面呈一定倾角时,缺陷的反射波波高会随倾角的增大而急剧下降。
因此,在实际探伤中,有时会产生小缺陷的反射波高,大缺陷的反射回波反而低的现象。
3.在超声波探伤中,缺陷的表面状态对缺陷反射波的高度有什么影响?答案:表面粗糙的缺陷,当声波垂直入射到缺陷的毛糙表面时,会造成缺陷的乱反射,使缺陷波高下降;当声波倾斜入射到缺陷的毛糙表面时,缺陷回波会随缺陷表面凹凸高度与波长比值的增大而逐渐增高;当缺陷表面的凹凸高度接近声波波长时,即使入射声波对缺陷面的倾斜角度较大,也能接受到该缺陷的反射回波。
4.钢轨气压焊缝和接触焊缝中的光斑和灰斑缺陷为什么不易探测?答案:斑和灰斑缺陷厚度极薄,而形状也无规则,当超声波入射到该缺陷面时,有一部分声波能量透过缺陷继续向前传播,一部分被反射回来,反射回来的能量往往很弱,因此对于钢轨气压焊和接触焊缝中的光斑和灰斑缺陷是不易探测到的。
5.用石英材料制作的探头有什么特点?答案:是:电性能和机械性能最稳定,因此标准探头均用石英晶片制作;居里点高(570°C),能在高温下工作;电声转换率差,灵敏度较低。
6.钢轨探伤仪探头晶片是用什么材料制作的?答案:用锆钛酸铅压电陶瓷材料制作而成的。
7.简述钢轨超声波探伤仪发射电路的基本原理?答案:射电路的作用是在同步脉冲的触发下,产生高频电脉冲施加在探头晶片上,激励探头产生超声波向介质中发射。
钢轨探伤工技师试题库(一)
钢轨探伤工技师试题库(一)一、填空题(请将正确答案填在横线空白处,每题分,共题)1.TB/T2340-2000标准规定,钢轨超声波探伤仪的动态范围,抑制最大时为dB。
答案:2~62.TB/T2340-2000标准规定,测定钢轨超声波探伤仪70°探头通道的灵敏度余量应在试块上进行。
答案:WGT-33.在辙叉心宽0~50mm的断面处,一条垂直裂纹长度超过mm判重伤。
答案:04.TB/T2340-2000标准规定,钢轨超声波探伤仪的阻塞范围不大于mm。
答案:205.TB/T2340-2000标准规定,钢轨超声波探伤仪距离幅度特性的测试点不应少于个。
答案:66.在超声波探伤中,由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为波。
答案:迟到7.晶片尺寸较小的探头发射的超声波束,其远场覆盖面积。
答案:大8.37°探头探测钢轨轨底中心的横向裂纹,是根据超声波的原理来发现的。
答案:直角反射9.TB/T2340-2000标准规定,GTS-60型试块主要用于钢轨探伤仪和探头的_______试验。
答案:缺陷检出能力10.使用0°探头,探测钢轨时,探测面和仪器工作正常,但仪器常报警,且无回波,应考虑是钢轨内部有_______。
答案:纵向裂纹11.A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的____形成的。
答案:锯齿波12.为了使进入工件的波型转换为横波,除选择适当的入射角外,楔块的纵波声速还要比工件的横波声速____。
答案:小13.铁工务(1995)144号文件规定,现场气压焊缝的探测每年不少于一次,铝热焊缝__________不少于一次。
答案:每半年14.超声埸中,当X≥3N时,横通孔的反射声压与长横孔直径的______成正比,与距离的3/2次方成反比。
答案:平方根15.在对尖轨探伤时,尖轨轨面宽度大于mm为探伤仪探测范围。
答案:5016.在钢轨探伤中,凡发现接头有可疑波形,而探伤人员又无法拆检的应_________拆检或监视。
钢轨探伤工题库测试题含答案500题
钢轨探伤工题库测试题含答案500题1. 为保证行车和(),特制定《普速铁路工务安全规则》。
[单选题]A.行车安全B.人身安全(正确答案)C.施工安全D.旅客安全2. 凡在营业线及邻近营业线进行与()相关的作业,均应遵守《普速铁路工务安全规则》。
[单选题]A.工务设备(正确答案)B.电务设备C.车辆设备D.供电设备3. 《普速铁路工务安全规则》适用于()km/h以下国家铁路(仅运行动车组列车的铁路除外)的工务安全管理。
[单选题]A.120B.140C.160D.200(正确答案)4. 普速铁路工务作业分为施工作业和()。
[单选题]A.大修作业B.保养作业C.维修作业(正确答案)D.整修作业5. 施工作业系指影响设备稳定、使用和行车安全或需改变()的作业。
[单选题]A.列车运行条件(正确答案)B.线路平面C.线路状态D.锁定轨温6. 营业线施工等级分为()级。
[单选题]A.二级B.三级(正确答案)C.四级D.五级7. ()是指作业开始前不需限速,结束后须达到正常放行列车条件的作业。
[单选题]A.维修作业(正确答案)B.施工作业C.大修作业D.保养作业8. ()km/h及以下的区段使用轨道检查仪、钢轨探伤仪等随时能撤出线路的便携设备进行检查、检测作业可在天窗点外进行。
[单选题]A.120B.140C.160(正确答案)D.2009. 电气化铁路接触网支柱外侧2 m(接触网支柱外侧附加悬挂外2 m,有下锚拉线地段时在下锚拉线外2 m)、非电气化铁路信号机立柱外侧()m范围称为营业线设备安全限界。
[单选题]A.1(正确答案)B.1.5C.2D.2.510. 线桥大中修及大型养路机械作业不应少于() min。
[单选题]A.60B.90C.120D.180(正确答案)11. 维修天窗:双线不应少于() min。
[单选题]A.60B.90C.120(正确答案)D.18012. 维修天窗:单线不应少于() min。
最新钢轨探伤工技师职业技能鉴定题库1000题及答案
钢轨探伤工技师职业技能鉴定题库1000题及答案知识考核试题一、填空(共225题)1.钢轨采用长流程工艺制造一般有14道工序。
(B、2、X、S22-0-2-1)2.钢轨在制造过程中含碳量偏高(>0.82,)时,会增加钢中产生白点的机会。
(B、2、X、S22-0-2-1)3.钢轨在制造过程中含硅过多(>0.9,)容易在焊缝中产生气孔、杂质。
(B、2、X、S22-0-2-1)4.钢轨中含磷量过多时,在低温条件下,它的冷脆性增大,易导致断轨。
(B、4、X、S22-0-2-1)5.由于钢轨受车轮压力会产生挠曲,为抵抗挠曲,钢轨应有可挠性。
(B、4、X、S22-0-2-1)6.因钢轨要承受机车、车辆的冲击动力,为了减少车轮对钢轨的冲击作用,减少机车、车辆走行部分及钢轨的裂损,钢轨必须具有相当钢度。
(B、4、X、S22-0-2-1)7.脉冲反射式探伤仪同步电路一般由多谐振荡器和输出电路组成。
(B、4、X、S22-0-3-1)8.探伤时应根据被测工件的厚度适当选择仪器的“扫描量档”等旋钮,使荧光屏扫描线上每一格代表一定的距离。
(B、2、X、S22-0-3-1)9.脉冲反射式超声波探伤仪的接收电路一般由衰减电路、高频放大电路、检波电路和视频放大电路等组成。
(B、4、Y、S22-0-3-1)10.脉冲反射式超声波探伤仪的电源电路一般由整流电路、稳压电路和变流器组成。
(B、2、Y、S22-0-3-1) 11.一般把仪器荧光屏上电噪声幅度在垂直幅度上的百分比,称为仪器的电噪声电平。
(B、4、X、S22-0-3-1) 12.使用示波器观察被测电路的电压幅度时,应适当选择面板上与Y轴有关的旋钮和量程开关。
(A、2、Z、S22-0-3-1) 13.使用示波器观察被测电路的频率时,应适当选择与_X轴有关的旋钮和量程开关。
(A、2、Z、S22-0-3-1) 14.A型显示超声波探伤仪,为了使扫描正程显示在荧光屏上而逆程不显示的电路称为增辉电路_。
钢轨探伤工技师职业技能鉴定题库之四(转载)
钢轨探伤工技师职业技能鉴定题库之四(转载)四、简答(共90题)1.为避免因仪器连接不当造成探伤灵敏度下降,对同轴电缆有何要求?(B、5、X、S24-0-2-2)答:①对于石英、硫酸锂制造的探头探伤时对同轴电缆的长度和种类要使用标准的。
②当使用锆钛酸铅、钛酸钡材料制造的探头探伤时对同轴电缆的长度和种类可使用非标准的。
2.探头所使用石英的特点是什么?(B、5、X、S24-0-3-2)答:①电性能和机械性能最稳定。
②可在高温下使用。
③易发生不需要的振动模式。
④转换效率差。
3.探头所使用硫酸锂的特点是什么?(A、2、X、S24-0-3-2)答:①接收性能最好。
②分辩力高。
③难制造大振子。
4.探头所使用钛酸钡的特点是什么?(B、4、X、S24-0-3-2)答:①发射性能好。
②电阻抗低。
③分辩力差。
5.如何消除仪器示波屏上的幻象信号?(A、2、Z、S24-0-4-2)答:①降低同步脉冲重复频率;②在试件底部涂以吸声材料。
6.水浸法探伤中为消除水中及探头和工件表面的气泡应如何操作?(A、1、X、S24-0-4-8)答:为消除水中及探头和工件表面的气泡可采用除泡剂和兑水加湿的办法解决。
7.如何在IIW试块上测试探头性能的“双峰”?(B、5、X、S24-0-5-4)答:将探头对准IIW试块上的棱边,前后移动,在找出最大反射波再前后移动探头并观察荧光屏,如再移动探头时反射波的幅度下降而不上升,说明无双峰,反之则有“双峰”。
8.电弧焊的原理?(A、1、X、S24-0-11-1)答:是利用电弧的高温熔化焊条和部分母材来接合母材的。
9.焊芯的作用?(A、1、X、S24-0-11-1)答:是作为电极传导焊结电流和作为焊缝的填充金属。
10.电渣焊的原理?(A、1、X、S24-0-11-1)答:是利用电流通过液态熔渣时产生的电阻热熔化母材和填充金属进行焊接的一种工艺。
11.我国职业资格证书中对国家职业资格二级(技师)的具体要求是什么?(B、5、X、S39-0-1-3)答:①能够熟练运用基本技能和专门技能完成较为复杂的工作。
钢轨探伤工技师题库(三)
钢轨探伤工技师题库(三)三、判断题(正确的请在括号内打"√",错误的打"×",每题分,共题)1.从各个方向都能探测到的缺陷是平面状缺陷。
()答案:×2.超声波对直角的声压反射率是随入射角或折射角的变化而变化。
()答案:√3.对于钢工件,超声波直角反射的横波声压当入射角在33°~57°之间声压反射率最大。
()答案:√4.对于钢工件,超声波直角反射的横波声压当入射角在29°和61°附近时声压反射率最小。
()答案:√5.超声波的平面波由水入射至钢的凸曲面时透射波是聚焦的()答案: ×6.超声波的平面波由钢的凸曲面入射至水时透射波是聚焦的()答案:√7.斜探头近场区长度的计算是按晶片在投影后的有效面积计算()答案:√8.缺陷所反射的回波大小只取决于缺陷大小。
()答案: ×9.在远场区中同声程的横孔从φ2增大到φ8,其回波声压提高9dB。
()答案:×10.钢轨探伤仪调整到实际钢轨探伤状态,探伤灵敏度适当,在正常探测速度下推行,应能捡出GTS-60试块上除15°下裂以外的各种人工缺陷,并能正常报警。
()答案:√11.探伤中使用的探头上应有编号、生产日期和探头型号铭牌。
()答案:×12.前37°探头探测第一孔时,•假如没有缺陷存在,则将依次显示的波形是①螺孔波、②断面鄂部反射波、③轨端顶角反射波、④倒打螺孔波。
()答案:13.前37°探头探测第一孔时,•假如有一向轨端下斜裂纹,则将依次显示的波形顺序为①螺孔波、②轨端顶角反射波、③断面鄂部反射波、④裂纹波、⑤倒打螺孔波。
()答案:√14.轨面鱼鳞状缺陷波一般出现在二次波范围,且波的位移量较大。
()答案:√15.轨面鱼鳞状缺陷极易发展成轨头带帽的核伤。
()答案:√16.夹渣可能产生在接触焊缝的任何部位。
探伤工100题
探伤工100题第一篇:探伤工100题一、初级技师(40道题)1、TB/T 2658.21—2007标准规定了钢轨焊缝探伤的哪些范围?答:TB/T2658.21—2007标准规定了钢轨焊缝超声波探伤的工艺要求、探伤操作、缺陷处理、探伤报告等。
本部分适用于新焊钢轨焊缝和在役钢轨焊缝的超声波探伤作业。
2、TB/T 2658.21—2007标准对在役焊缝扫查装置有哪些规定?答:在役焊缝扫查装置应能对轨底部位进行K型扫查,对轨腰部位进行串列式扫查,确保钢轨内平面伤损的检出。
3、TB/T 2658.21—2007标准对在役焊缝单探头法扫查方式有哪些要求?答:要求如下:1)宜用K0.8—K1横波探头从钢轨踏面伤对轨头、轨腰直至轨底进行扫查。
轨头部位也可用K≥2横波探头从踏面上进行扫查。
2)宜用K≥2横波探头从轨底斜面上对轨底部位进行扫查。
4、TB/T 2658.21—2007标准对单探头法探伤时测距校准有哪些要求?答:调节仪器测距,使屏幕水平满刻度满足如下条件:1)轨腰和轨头探测,仪器测距应不小于横波声程250mm,或轨腰不小于深度200mm,轨头不小于深度60mm。
2)轨底探测,仪器测距不应小于横不声程125mm。
3)0°探头探测,不应小于纵波声程200mm。
5、TB/T 2658.21—2007标准规定,焊缝轨腰部位双探头探伤时,K型扫查其灵敏度如何校准?答:将GHT—1A试块伤距踏面90mm的3号平底孔反射波高调整道满幅度的80%,然后根据探测面情况进行适当表面耦合补偿(一般为2—6dB),作为轨腰部位的探伤灵敏度。
6、TB/T 2658.21—2007标准规定,0°探头探测铝热焊缝时,其灵敏度如何校准?答:将GHT—5试块A区(或GHT—2试块)7号横孔反射波高调整到满幅度的80%,然后根据探测面情况进行适当表面耦合补偿(一般为2—6dB),作为0°探头的探伤灵敏度。
7、使用单探头对焊缝探伤时如何进行扫查?答:单探头扫查时,除平行于钢轨纵向扫查外,也可偏斜某个角度进行扫查,并可适当左右摆动探头,以利于发现伤损。
(新版)铁路钢轨探伤工考试题库(含答案)
(新版)铁路钢轨探伤工考试题库(含答案)单选题1.超过人耳听觉范围的声波称为超声波,它的频率高于()。
A、20赫B、20千赫C、2千赫D、2兆赫答案:B2.TB/T2658.21-2007标准规定,新焊缝双探头探伤轨底角部位(20mm)存在≥()平底孔当量(即≥Φ2.1平底孔当量),焊缝判废。
A、Φ3-4dBB、Φ3-6dBC、Φ4-4dBD、Φ4-6dB答案:B3.TB/T2340-2012标准规定,钢轨探伤仪灵敏度余量规定:37度和70度探头探测WGT-3试块上深65mm处的Ф3mm横通孔,当波高达到80%时的灵敏度余量不小于()。
A、36dBB、38dBC、40dBD、42dB答案:C4.除牵引供电专业人员按规定作业外,任何人员及所携带的物件、作业工器具等须与牵引供电设备高压带电部分保持()以上的距离。
A、2mB、3mC、4mD、5m答案:A5.在液体中唯一能传播的声波波型是()。
A、剪切波B、瑞利波C、压缩波D、兰姆波答案:C6.()是指探头在工件上移动检测所需的时间。
A、A扫描模式B、B扫描结果C、扫描长度D、扫描时间答案:D7.超声波探伤中最常用的换能器是利用()。
A、磁致伸缩原理B、压电原理C、波型转换原理D、涡流原理答案:B8.TB/T2340-2012标准规定,钢轨探伤仪垂直线性误差不大于()。
A、0B、0C、0D、0答案:B9.TB/T2340-2012标准规定,超声波探伤仪70°探头在GTS-60试块上,用二次波探测Ф4mm平底孔,当波高达到80%时的静态灵敏度余量大于或等于()dB;信噪比不小于()dB。
A、22,8B、22,10C、24,12D、20,14答案:B10.()是指材质、形状、尺寸及性能均经主管机关或权威机构检定的试块,用于对超声检测装置或系统的性能测试及灵敏度的调整。
A、标准试块B、对比试块C、专用试块D、以上都是答案:A11.《济南铁路局钢轨探伤办法》规定,探伤仪的日常保养()进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢轨探伤工技师题库(一)
一、填空题(请将正确答案填在横线空白处,每题分,共题)
1.TB/T 2340-2000标准规定,钢轨超声波探伤仪的动态范围,抑制最大时
为dB。
答案:2~6
2.TB/T 2340-2000标准规定,测定钢轨超声波探伤仪70°探头通道的灵敏度余量应
在试块上进行。
答案:WGT-3
3.在辙叉心宽0~50mm的断面处,一条垂直裂纹长度超过mm判重伤。
答案:0
4.TB/T2340-2000标准规定,钢轨超声波探伤仪的阻塞范围不大于mm。
答案:20
5.TB/T 2340-2000标准规定,钢轨超声波探伤仪距离幅度特性的测试点不应少
于个。
答案:6
6.在超声波探伤中,由于波的传播方向改变使声程增加或由于波型转换后使声速变慢出现的波形通常称为波。
答案:迟到
7.晶片尺寸较小的探头发射的超声波束,其远场覆盖面积。
答案:大
8.37°探头探测钢轨轨底中心的横向裂纹,是根据超声波的原理来发现的。
答案:直角反射
9.TB/T 2340-2000标准规定,GTS-60型试块主要用于钢轨探伤仪和探头的_______试验。
答案:缺陷检出能力
10.使用0°探头,探测钢轨时,探测面和仪器工作正常,但仪器常报警,且无回波,应考虑是钢轨内部有_______。
答案:纵向裂纹
11.A型显示超声波探伤仪荧光屏上时基线是由扫描电路产生的 ____形成的。
答案:锯齿波
12.为了使进入工件的波型转换为横波,除选择适当的入射角外,楔块的纵波声速还要比工件的横波声速____。
答案:小
13.铁工务(1995)144号文件规定,现场气压焊缝的探测每年不少于一次,铝热焊缝
__________不少于一次。
答案:每半年
14.超声埸中,当X≥3N时,横通孔的反射声压与长横孔直径的______成正比,与距离的3/2次方成反比。
答案:平方根
15.在对尖轨探伤时,尖轨轨面宽度大于 mm为探伤仪探测范围。
答案:50
16.在钢轨探伤中,凡发现接头有可疑波形,而探伤人员又无法拆检的应_________拆检或监视。
答案:通知养路区
17.超声波在介质中传播形成衰减的主要原因有,•声场扩散、材质散射和__________。
答案:材质吸收
18.超声波探伤,•从各个方向都能探测到的缺陷是________缺陷。
答案:体积形
19.在声程大于3N时,•垂直入射到平底孔的超声波,当平底孔的直径增加一倍时,反射声
压增加_____dB。
答案:6
20.在数字电路中三端或非门的逻辑表达式为:_________。
答案:A+B+C
21.A型显示超声波探伤仪各单元电路的工作是由________电路协调的。
答案:同步
22.使用70°探头探测轨头核伤,•若只有二次反射波说明核伤的倾斜方向与声波的入射方向______。
答案:一致
23.大型钢轨探伤车冬季探伤作业,为了防止耦合水冻结,常在水中加入的防冻液是
_________。
答案:乙二醇
24.钢轨探伤中,为了及时发现较小的螺孔裂纹应将37°探头灵敏度尽量____。
答案:提高
25.使用37°探头,探测钢轨第一孔向前向下的斜裂纹时,其裂纹波应出现在______之间。
答案:孔波和颚部波
26.钢轨探伤探头内加装的调谐线圈其主要作用是使探头的谐振频率与仪器电脉冲激励频率相______。
答案:匹配
27.使用直射70°探头有利于发现轨头______部位的核伤。
答案:三角区
28.凹面形状的缺陷将引起反射波束的______。
答案:聚集
29.聚焦探头的焦距相对于其不聚焦的探头一定是______近场区长度。
答案:小于近场区
30.铁工务(1995)144号文件规定,新购置的探头必须由铁路局组织测试,各基层单位______没有路局合格证的钢轨探伤仪专用探头。
答案:不得使用
31.超声波探伤仪的垂直线性不好会给判定缺陷的______带来误差。
答案:大小
32.超声波探伤仪的接收电路主要由衰减电路、______ 、检波器、抑制电路、视频放
大器等电路组成。
答案:放大器
33.钢轨探伤仪的检修工作分日常保养、月测试、季检修、年检和五部分。
答案:故障检修
34. 用示波器测得的信号周期为T=8ms,则频率ƒ=。
答案:1.25MHz
35.超声波探伤仪抑制旋钮的作用是将不必要的杂波去掉,使波形清晰、易于观察,但抑制加大后也会漏掉的危险。
答案:较小缺陷
36.大型钢轨探伤车的显示方式是A型显示和显示。
答案:B型
37.大型钢轨探伤车采用的是轮探头,每个轮探头内装有个70°、一个0°和一个45°探头。
答案:3
38.大型钢轨探伤车目前的探伤速度最高为公里。
答案:40
39.当射线透过某一物体后它的强度将被减弱,这种现象叫射线的衰减,射线的衰减包
括和散射衰减。
答案:吸收
40.在射线探伤中,影响缺陷检测的因素很多,除了X射线胶片和增感屏的特性、散射线对射线照相的影响外还有几何不清晰度、固有不清晰度、、射线的入射方向及透照厚度差等。
答案:暴光条件
41.在焊缝射线探伤中, 照相上呈圆形或椭圆形且边缘比较清晰的黑点是
缺陷。
答案:气孔
42.在铸件射线探伤中,照相上呈比较模糊的树枝状分布的黑色花纹一般
是缺陷。
答案:疏松
43.磁粉探伤对铁磁材料中的表面裂纹检测最有效。
答案:细长
44.磁粉探伤中使用的磁化电流包括交流、直流和磁化电流。
答案:余弦波
45.磁粉探伤的方法可分为连续法和。
答案:剩磁法
46.磁粉探伤中,裂纹所产生的磁痕特征为中间较粗两端尖细、堆积陡峭清晰、外形
呈。
答案:弯曲状
47.渗透法探伤时,渗透液渗入缺陷的能力除了表面张力、浸润作用、毛细管作用外,还与工件表面光洁度、缺陷内部介质、缺陷形态和有关。
答案:尺寸
48.液体渗透法探伤的检测灵敏度取决于探伤液的性能和。
答案:探伤工艺
49.渗透液是渗透法探伤的主要器材,按探伤方法不同主要由渗透液、乳化剂、清洗液
和组成。
答案:显像剂
50.在允许速度大于120km/h的正线上,60kg/m及以上辙叉心垂直磨耗超
过mm判为轻伤。
答案:4
51.在容许速度大于120km/h的线路,钢轨轨端或轨顶面剥落掉块,长度超过25mm,深度超过mm判为重伤。
答案:3
52.容许速度大于120km/h的线路,钢轨顶面擦伤,深度超过mm判为重伤。
答案:1
53. 钢轨顶面上有长大于50mm,深大于mm的掉块可认为钢轨折断。
答案:10
54.A型超声波探伤仪电路中的扫描闸门发生器、锯齿波发生器、锯齿波放大器统称
为。
答案:扫描电路
55.TB/T2494.2-94标准规定,轨道车轴超声波探伤的重点区域包括车轴的轮座内外侧常见裂纹区和台阶
答案:轴承座
56.TB/T2494.2-94标准规定,对重型轨道车车轴超声波探伤时,探伤仪与探头组合的综合探伤能力,应能探出轮座内侧常见裂纹区深 mm及以上当量的人工缺陷。
答案:5
57.TB/T2494.2-94标准规定,对轻型轨道车车轴超声波探伤时,探伤仪与探头组合的综合探伤能力,应能探出轴承座内侧常见裂纹区深mm及以上当量的人工缺陷。
答案:3
58.TB/T2494.2-94标准规定,对轨道车车轴超声波探伤时,0°探头(频率为2.5MHz)全轴贯通透声检测灵敏度调节在TDS-1型标准试块上进行,探200mm平面,显示12次回波,第10次回波幅度为80%时,再增益dB。
答案:12
59.钢轨电阻焊缝中的灰斑缺陷多数出现在钢轨轨底、轨底三角区
和部位。
答案:轨底脚
60.钢轨气压焊缝内部缺陷包括光斑、未焊透、及粗晶组织。
答案:过烧。
