一、节流孔板：

孔板节流装置是差压式流量测量系统中的一次装置，它由节流孔板、取压装置、前后直管段及连接法兰等部件组成。与差压变送器配套使用可实现对充满管道的单相、均质的各种液体、气体及蒸汽流量的测量。

制造标准：GB2624-93, ISO5167-91

测量原理：当充满管道的流体流经孔板时，将产生局部收缩，流束集中，流速增加，静压力降低，于是在孔板前后产生一个静压力差，该压力差与流量存在着一定的函数关系，流量越大，压力差就越大。通过导压管将差压信号传递给差压变送器，转换成4～20mA.DC标准信号，经流量显示仪，便显示出管道内的瞬时和累积流量。

节流孔板装置常用取压方式有三种：角接取压(环室、钻孔)和法兰取压。

二、限流孔板：

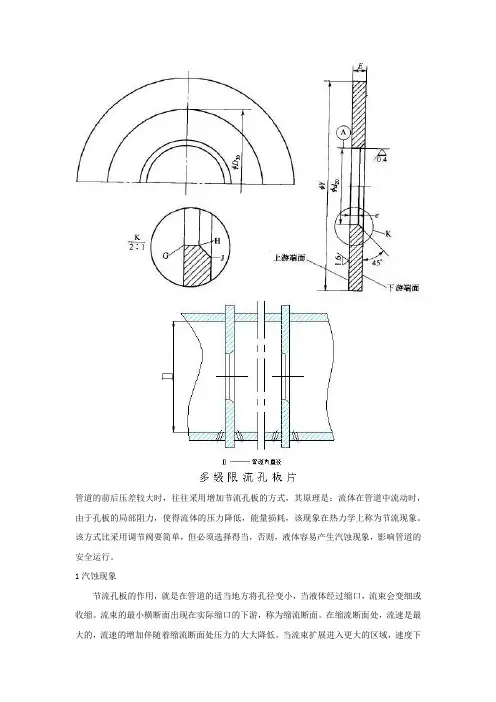

限流孔板设置在管道中用于限制流体的流量或降低流体的压力。限流孔板应用于以下几个方面：

1、工艺物料需要降压且精度要求不高。

2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。

3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。

4、需要降压以减少噪声或磨损的地方，如放空系统。
