气动蝶阀安全操作及保养规程气动蝶阀被广泛运用于化工、石油、冶金、电力等领域中，是常用的管道控制器材料之一。
如何正确地操作和保养气动蝶阀，在增强管道安全方面起到举足轻重的作用。
下面我们将对气动蝶阀的安全操作和保养规程进行详细介绍。
安全操作一、正常操作前1.注意阀门的环境。
检查阀门周围是否有明火或静电等极易引发气体爆炸的物品。
2.检查阀门的设备，包括阀门伺服器、触点器、仪表等设备是否正常。
3.调整阀门。
在正常操作之前，应当对阀门进行调整，使其合适使用。
4.检查能源。
检查气源是否正常开启，并检查管道中的介质是否正常，以免在操作时发生事故。
二、操作过程中1.保持监视。
在操作过程中，应不断监视阀门的状态和作用，保证轻微故障的及时发现，避免严重危害。
2.调整操作速度。
在操作过程中，应当缓慢而稳定地调整操作速度，以免影响设备使用寿命。
3.防止刮伤漆层。
如果涂漆表面与金属表面相接触，则会影响阀门的寿命和性能。
因此，在操作过程中，一定要轻握阀门手轮，不要使用高速操作、冲击或者闯红灯的方式开启或关闭阀门。
三、操作完毕后1.关闭气源。
在阀门操作完成之后要及时关闭气源，避免管道中的介质漏出造成危险。
2.清洁机器表面。
对于气动蝶阀，一定要严格防潮、防锈，并保持其机器表面的干净。
保养规程一、日常维护1.定期清洗。
定期对气动蝶阀进行清洗，可以使管道干净、耐用、能够使用更长时间。
2.调整阀门。
在操作过程中，应保证气动蝶阀运行流畅，防止损坏造成漏气等后果。
3.安全检查。
每一个操作完毕后，一定要对气动蝶阀进行安全检查，保证设备安全稳定运行。
二、定期保养1.克服高压。
为保证气动蝶阀的正常运作，需要定期对压力进行检查和保养。
2.更换气路滤芯。
根据操作时间和介质性质，及时更换气动蝶阀中的气路滤芯，可以保证管道干净、耐用，设备的压力和流量稳定。
一般来说，气路滤芯至少应每6个月更换一次。
3.记录安全检查和维修记录。
气动蝶阀的安全和可靠性需要定期记录，便于对车辆进行安全评价和检查，以保持气动蝶阀设备的安全可靠性。
气动阀使用说明书
气动阀使用说明书使用说明书一、产品概述气动阀是一种通过气源驱动的控制阀，广泛应用于工业自动化系统中。
本说明书旨在介绍气动阀的安装、使用、维护等相关内容，以确保用户能正确、安全地操作并获得最佳的使用效果。
二、产品特点1. 安全可靠：气动阀采用优质材料制造，具有耐高温、耐腐蚀、抗压性能，可在恶劣环境下长时间稳定运行。
2. 操作灵活：气动阀采用气源驱动，操作方便，响应迅速，能够精确控制介质的流量和压力。
3. 节能环保：气动阀的气源消耗少，能够高效利用能源，降低能耗浪费，符合环保要求。
4. 维护简便：气动阀结构简单，易于拆装和维修，降低了用户的维护成本和工作量。
三、安装与调试1. 安装要求：a. 在气动阀周围保持足够的空间，方便操作、维护和观察。
b. 气动阀安装在稳固的基础上，确保其固定牢固并能够承受介质的压力。
c. 气动阀与管道的连接要牢固，确保无泄漏。
d. 安装时注意气动阀的流向，确保介质能够正常通过。
2. 调试步骤：a. 连接气源管道，并确认气源是否正常供应。
b. 打开主控制阀，使得气源进入气动阀内。
c. 通过控制装置或操作杆控制气动阀的开关状态，观察气动阀的工作情况。
d. 如有异常情况，及时停止使用并检查可能原因。
四、使用注意事项1. 使用环境：请在干燥、通风良好的环境中使用气动阀，防止灰尘、湿气等杂质进入影响正常运行。
2. 温度要求：根据气动阀的型号和参数，选择适宜的使用温度范围。
切勿超温使用，以免影响密封性和寿命。
3. 压力限制：请根据气动阀的额定压力范围合理使用并注意防止超压现象，以免造成设备损坏或人员伤害。
4. 定期检查：定期检查气动阀的运行状态，如有异常情况及时处理，保持其正常工作。
5. 维护保养：定期清洁气动阀的内部，保持清洁无杂质，并加入适量的润滑剂以延长使用寿命。
五、故障排除与维护1. 故障排查：如遇到气动阀无法开启、无法关闭、泄漏等故障，首先检查气源压力是否正常，并检查气动阀内部是否有异物堵塞。
气动阀门的使用方法说明书
气动阀门的使用方法说明书使用方法说明书1. 引言气动阀门是一种常见的工业设备，广泛应用于流体控制系统中。
本使用方法说明书旨在向用户提供关于气动阀门的正确使用方法和操作指南，以确保阀门的正常运行和安全性。
2. 产品概述气动阀门是一种通过气压控制的自动化装置，能够在流体管道中实现流体的开启、关闭、调节和分配等功能。
它由阀体、阀盖、阀座、阀芯、活塞和气动执行器等组成。
3. 安全注意事项在使用气动阀门之前，请务必仔细阅读并遵守以下安全注意事项：3.1 确保阀门安装和维护时遵循相关安全规定和操作规程。
3.2 在操作过程中，避免过高的气压，以免对阀门和管道造成损坏或危险。
3.3 切勿将阀门用于超出其设计能力的工况，以免引发事故或损坏设备。
3.4 定期检查阀门和执行器的工作状态，如有异常及时维修或更换。
3.5 在操作阀门时，注意防止冲击、振动和异物进入阀门，以免影响其正常工作。
3.6 使用气动阀门时，请佩戴个人防护装备，确保人身安全。
4. 阀门安装与调试4.1 安装阀门前，请先确保工作区域干燥、清洁，避免灰尘和杂物进入阀门。
4.2 根据阀门的连接方式，正确选择管道和法兰，并确保连接紧固牢固。
4.3 安装完毕后，进行泄漏测试，检查管道和法兰连接处是否存在泄漏现象。
4.4 阀门调试前，请检查气源压力和电源电压是否符合阀门的工作要求。
4.5 在调试阀门时，使用适当的工具和设备，并按照阀门调节指示进行操作。
4.6 调试完成后，测试阀门的开启、关闭和调节功能，并确保阀门工作正常。
5. 阀门操作与维护5.1 操作阀门前，请确保气源处于正常状态，并确认气源压力符合阀门的工作要求。
5.2 气动阀门操作时，请遵循阀门的启闭顺序和操作规程，确保操作正确、平稳。
5.3 在长时间不使用阀门时，应及时关闭气源并进行定期维护保养，以延长阀门寿命。
5.4 阀门的定期维护包括清洁阀门表面、检查法兰连接处的紧固情况、润滑曲轴套等。
5.5 如发现阀门有异常现象，如泄漏、卡阻、无法闭合等，应及时停止使用，并寻求专业维修人员的帮助。
气动控制阀执行器安全操作及保养规程

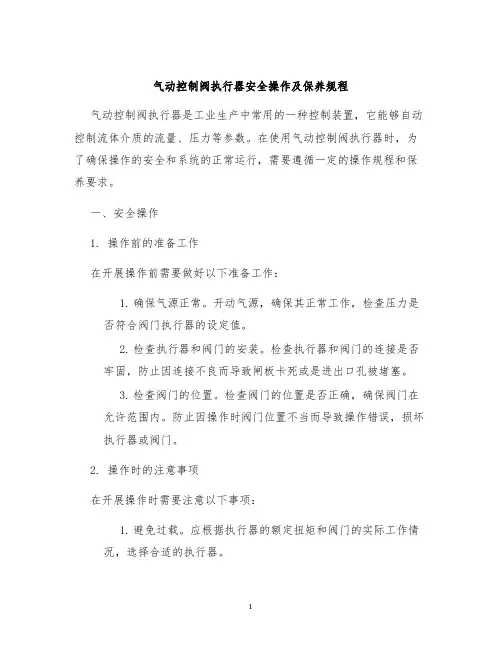

气动控制阀执行器安全操作及保养规程气动控制阀执行器是工业生产中常用的一种控制装置，它能够自动控制流体介质的流量、压力等参数。
在使用气动控制阀执行器时，为了确保操作的安全和系统的正常运行，需要遵循一定的操作规程和保养要求。
一、安全操作1. 操作前的准备工作在开展操作前需要做好以下准备工作：1.确保气源正常。
开动气源，确保其正常工作，检查压力是否符合阀门执行器的设定值。
2.检查执行器和阀门的安装。
检查执行器和阀门的连接是否牢固，防止因连接不良而导致闸板卡死或是进出口孔被堵塞。
3.检查阀门的位置。
检查阀门的位置是否正确，确保阀门在允许范围内。
防止因操作时阀门位置不当而导致操作错误，损坏执行器或阀门。
2. 操作时的注意事项在开展操作时需要注意以下事项：1.避免过载。
应根据执行器的额定扭矩和阀门的实际工作情况，选择合适的执行器。
2.避免过分拉伸。
应根据执行器的钢丝绳控制长度，避免过分拉伸或缩短，确保操作顺畅。
3.避免颤振。
在操作时要避免过度振动，可以通过合理控制气源压力、降低执行器的控制速度等方式来避免颤振。
4.确保通气口畅通。
在操作时应确保执行器通气口畅通，防止一些因脏物积累而导致执行器内部通气阻塞的问题。
5.避免异常腐蚀。
在操作现场应该避免因外部环境的过度腐蚀导致执行器和阀门等部件异常腐蚀，影响设备的使用寿命。
3. 操作后的处理在操作完成后，需要做好以下处理工作：1.保持设备清洁。
清理设备表面及周围环境杂物，保持设备的干净整洁，防止污染和危险事件的发生。
2.关闭气源。
关闭气源，避免因操作错误或是其他因素造成系统失控，造成设备或是人员伤害。
3.定期检查。
定期检查设备的工作状态及连接件的是否靠紧，避免出现设备脱落、松动等安全隐患。
4.及时维护。
当出现设备磨损、故障等问题时，应及时进行维护保养，更换零部件，避免降低设备的工作效率和安全性。
二、保养规程在日常维护保养中，需要注意以下几个方面：1. 定期清洁定期清洁气动控制阀执行器及其周围环境，防止污物沉积堆积，坚持清洁操作可以防止腐蚀和氧化等问题，同时保护执行器某些精密部件，防止磨损。
气动阀安全操作保养规定

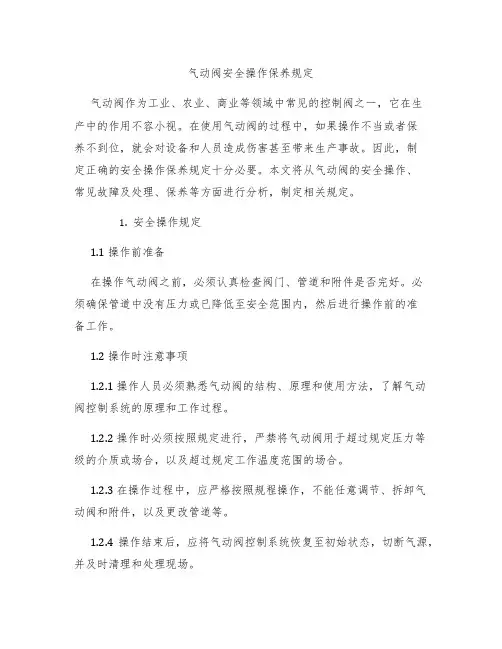

气动阀安全操作保养规定
气动阀作为工业、农业、商业等领域中常见的控制阀之一，它在生
产中的作用不容小视。
在使用气动阀的过程中，如果操作不当或者保
养不到位，就会对设备和人员造成伤害甚至带来生产事故。
因此，制
定正确的安全操作保养规定十分必要。
本文将从气动阀的安全操作、
常见故障及处理、保养等方面进行分析，制定相关规定。
1.安全操作规定
1.1 操作前准备
在操作气动阀之前，必须认真检查阀门、管道和附件是否完好。
必
须确保管道中没有压力或已降低至安全范围内，然后进行操作前的准
备工作。
1.2 操作时注意事项
1.2.1 操作人员必须熟悉气动阀的结构、原理和使用方法，了解气动阀控制系统的原理和工作过程。
1.2.2 操作时必须按照规定进行，严禁将气动阀用于超过规定压力等级的介质或场合，以及超过规定工作温度范围的场合。
1.2.3 在操作过程中，应严格按照规程操作，不能任意调节、拆卸气动阀和附件，以及更改管道等。
1.2.4 操作结束后，应将气动阀控制系统恢复至初始状态，切断气源，并及时清理和处理现场。
气动阀原理和操作介绍
气动阀原理和操作介绍气动阀是一种利用气动作动机械波动产生的力来控制流体介质流动方向、流量、压力和其他参数的控制阀门。
气动阀是工业自动化系统中重要的执行元件，广泛应用于石化、电力、冶金、造纸、制药、食品、环保等领域。
气动阀的工作原理是通过空气压力作用在气动阀的执行机构上，驱动阀芯或阀板进行位移，从而改变阀门的开启度，控制流体的流动。
气动阀无需电源供给，具有快速开闭、可靠性高、操作灵活等优点。
气动阀的操作可以分为手动操作和自动操作两种形式。
手动操作是通过手动装置如手轮、手柄等来开闭阀门。
自动操作则是通过气动元件如气动开关、电磁阀等与气动阀联动，实现远程控制。
气动阀的开启与关闭通过执行机构的运动来实现。
常见的气动执行机构有薄膜式执行机构、活塞式执行机构和齿轮齿条式执行机构。
1.薄膜式执行机构：薄膜式执行机构由弹性材料制成的薄膜组成，通过压缩或膨胀实现阀芯的运动。
它具有结构简单、体积小、重量轻、响应速度快等特点。
2.活塞式执行机构：活塞式执行机构是通过气缸内的活塞与阀芯相连，通过压缩空气的作用使活塞产生运动，从而驱动阀芯的运动。
活塞式执行机构常用于对严格要求定位准确度的气动阀中。
3.齿轮齿条式执行机构：齿轮齿条式执行机构是通过齿轮与齿条的相互啮合，将旋转运动转化为直线运动，从而实现阀芯的开闭。
该机构结构稳定、运动平稳、密封性好。
气动阀的关键部件是气动驱动装置。
常见的气动驱动装置有单作用气缸、双作用气缸、气动薄膜执行器等。
1.单作用气缸：单作用气缸只有一个气腔与气动源相连，通过气源的压力使气缸的活塞运动完成单向的开启或关闭操作。
当气源的压力消失时，常采取弹簧等装置使执行机构返回原位。
2.双作用气缸：双作用气缸有两个气腔与气动源相连，分别用于控制气缸的开启和关闭。
通过气源压力的增减来实现气缸的双向运动。
3.气动薄膜执行器：气动薄膜执行器是将气压转化为弹性薄膜的形变，从而使阀芯或阀板产生相应的位移。
薄膜执行器具有结构简单、密封可靠、响应速度快等特点。
气动调节阀的使用注意事项
气动调节阀的使用注意事项
安装原则
(1)气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。
对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。
(2)调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。
对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。
安装时，要避免给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(-30~+ 60)，相对湿度不大于95%。
(4)调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。
(5)调节阀的口径与工艺管道不相同时，应采用异径管连接。
在小口径调节阀安装时，可用螺纹连接。
阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管道。
目的是便于切换或手动操作，可在不停车情况下对调节阀进行检修。
(7)调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。
使用注意：
1、本阀应存放在干燥的室内，通路两端必须堵塞。
不准堆置存放
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及
加工面上应涂以防锈油，防止生锈。
3、本阀应安装在水平管道上，必修垂直安装。
阀杆向上。
4、必修按图示箭头所指示介质流动方向进行安装。
气动控制阀基础知识介绍
气动控制阀基础知识介绍一、气动执行机构1、气动薄膜式执行机构气动薄膜式执行机构是指通过弹性膜片将输入气压转变为推杆的推力，通过推杆、阀杆带动阀芯产生相应的位移，改变阀的开度。
一个典型的气动薄膜执行机构主要由弹性薄膜、压缩弹簧和推杆组成。
它分为正、反两种作用形式。
当信号压力增加时，推杆向下动作的叫正作用执行机构，反之，当信号压力增加时，推杆向上动作的叫反作用执行机构。
气动薄膜式执行机构优点：气动薄膜执行机构结构简单，动作可靠，维修方便，缺点：a、膜片能承受的压力较低，膜室通入过大压力后易造成膜片损坏，b、执行机构输出力小，一般不应用在高压差场合。
2、气动活塞式执行机构气动活塞式执行机构又称气缸式执行机构，是通过改变作用在活塞两边的气源压力来控制执行机构推杆的输出位移，其特点是输出力大，结构简洁、动作速度快、抗震性好。
根据其结构的不同又可以分为直行程活塞式、角行程活塞式执行机构。
直行程活塞式执行机构内部结构：另外，除了上面的这种直行程气缸式执行机构外，还有拨叉式、齿轮齿条式的角行程活塞式执行机构拨叉式执行机构结构图拨叉式执行机构结构图二、控制阀阀体部分的结构介绍：我们知道控制阀按照阀体结构类型的不同可以分为：单座阀、双座阀、套筒阀、角阀、球阀、偏芯旋转阀和蝶阀等，这些类型的阀体在我们的现场都有广泛的使用，它们因内部结构的不同而有其不同的特点。
1、单座阀阀体内只有一个阀座和阀芯。
优点：结构简单；密封效果好，泄露量小，标准泄露量为0.01%C；缺点：流通能力差，DN100的阀，C=120 ；不平衡力大；不适合高压差,大口径的场合。
单座阀阀门的密封填料装于上阀盖填料室内，其主要作用是保证阀杆处的密封，即防止介质因阀杆移动而向外泄露，是一台阀门所必须具有的组成部分。
另外，填料还有防尘、润滑等功能。
2、双座阀阀体内有两个阀芯和阀座的调节阀。
优点a、流通能力大，与相同口径的其他控制阀比较，双座阀可流过更多流体，同口径双座阀流通能力比单座阀流通能力约大20%～50%。
气动阀门安全技术操作规程
气动闸阀安全操作规程一、起动前的准备：1、起动前必须值班人员，预先检查各管路阀门，各阀门必须处于正确状态。
2、开机前应检查曲轴箱机油是否达到油位标位，检查各部件，紧固螺丝是否松动，检查风扇皮带紧度并调整合适。
3、压力表、安全阀应保持良好技术状态。
安全阀应调整在规定的压力值，防止空压机及储气罐超压运行。
4、检查阀门气缸、转换器及限位装置，接近开关指示正常。
5、开机时注意电机，压缩机的运转是否正常，有无异响。
如发现不正常情况应立即停机检查，待运转正常开机后才离开。
6、定期排放贮气桶的油、水。
停机后要切断总电源，并清洁整机。
二、开阀操作（当以上各项均完成后，即可准备启动压缩机）1、检查压力表指示值，当发现压力有不正常现象（即失灵），若失灵给予更换；其最高工作压力应<0.8Mpa如果高于0.8Mpa安全阀应自动打开，否则应立即停止进气并给予检修；2、如在启动辅助油泵过程中出现异常情况，有报警灯亮，则应停止气泵的运转，查清原因并排除后，再启动气泵起动，重新按以上顺序进行启动。
3、如一台压缩机起动前另一台压缩机已处于工作状态，则必须将第二台压缩机压力升至前一台百分之七十五以上，方能并联。
4、压缩机的工作过程中，值班工必须经常注意压缩机的工作有无异常，注意声音、温度的变化和油压的情况。
电动机三相电流是否平衡，有无杂音和不正常振动。
5、任何一个安全装置报警或切断机器运行后，必须查明原因，彻底排除故障后才允许重新投入工作，并做文字记录。
6、双机并联时，应尽量使两台机工作状态接近。
7、气动阀门动作时，阀杆上下应平缓，无卡塞现象。
8、开阀时工作人员应关注储气灌压力表变化，如出现压力急剧降低应立即通知维护人员进行检查。
9、开阀时储气罐压力应在0.42MP-0.8MP及之间。
10、开阀时应保持逐台开启，待单台阀门开启到位后，停顿10-15秒，且气罐压力在0.42MP以上时，启动第二台阀门开阀，禁止同时开启2台及以上操作。
气动阀门执行器的控制方式及工作原理
气动阀门执行器的控制方式及工作原理气动执行器结构在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。
通过这些输出信号，控制阀门的开关动作。
根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。
为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。
模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。
阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。
在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA 的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。
2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。
在设计方案中选用目前普遍使用的51系列单片机AT89C4051。
AT89C4051是一款低电压、高性能的CMOS8位微控制器，它具有4K字节的可擦除、可重复编程的只读闪存。
通过在单芯片内复合一个多功能的8位CPU闪存，在性能、指令设定和引脚上与80C51和80C52完全兼容。
气动阀门注意事项
气动阀门注意事项气动阀门是一种常用的工业自动控制装置，具有快速开启和关闭、灵活可靠、耐腐蚀等特点，在各个领域都有广泛的应用。
然而，由于气动阀门工作环境的特殊性，使用和维护时需要注意一些事项，以确保其正常运行和延长使用寿命。
第一，正确选择气动阀门。
根据实际工作条件和要求，选择适合的气动阀门型号和规格，确保其能够承受工作介质的压力、温度和流量要求。
同时，还要考虑到工作环境的特殊性，如腐蚀性介质、高温、高压等，选择具有相应材质和密封性能的阀门。
第二，正确安装气动阀门。
在安装过程中，要确保阀门的连接螺纹和密封面没有损坏或松动，以免发生泄漏或阀门无法正常开启和关闭。
同时，还要根据实际需要调整阀门的开启和关闭角度，以满足工艺要求。
第三，正确使用气动阀门。
在使用过程中，要注意阀门的开关动作是否正常，是否存在卡阻、漏气等现象。
如果发现异常情况，应及时采取措施进行处理，以防止事故的发生。
此外，还要注意阀门的使用环境，避免过高或过低的温度、压力对阀门造成损害。
第四，定期维护气动阀门。
定期对气动阀门进行检查和维护，清除阀门内部的杂质和积水，确保阀门的正常运行。
同时，还要注意阀门的润滑和密封性能，及时更换损坏的密封件，以保证阀门的可靠性和密封性。
第五，注意安全操作。
在操作气动阀门时，要严格按照操作规程进行，避免误操作或违规操作导致事故的发生。
同时，还要注意个人防护，避免接触到有毒、有害或腐蚀性的介质，以免对身体造成伤害。
第六，合理使用气动阀门。
在使用气动阀门时，要根据实际需要，合理控制开启和关闭的频率和幅度，以减少阀门的磨损和能耗。
同时，还要避免频繁的开启和关闭操作，以免对阀门造成不必要的损害。
正确使用和维护气动阀门是确保其正常运行和延长使用寿命的关键。
只有在正确的选择、安装、使用和维护下，才能充分发挥气动阀门的优势，提高工作效率和安全性。
因此，我们在使用气动阀门时，一定要严格按照操作规程进行，定期进行检查和维护，确保阀门的正常运行。
气动阀操作说明
气动阀操作说明一、前言气动阀是一种控制流体的设备，广泛应用于工业生产中。
为了确保安全和高效操作气动阀，本文将详细介绍气动阀的操作步骤与注意事项。
二、气动阀的组成1. 阀体：用于容纳流体和控制流体的流向。
2. 阀芯：通过与阀座的接触来控制流体的流量。
3. 气缸：负责驱动阀芯的上下移动。
4. 控制装置：通过信号控制气缸的动作，从而实现对阀门的控制。
三、操作步骤1. 前期准备在操作气动阀之前，务必确保以下准备工作已完成：- 检查气源：确保气源正常供应且压力稳定。
- 检查管道：确保管道连接正确，无漏气现象。
- 检查电源：若气动阀带有电气控制部分，需确保电源正常。
2. 打开阀门（根据具体气动阀的类型和结构，可能会有不同的操作步骤，请根据实际情况选择适用的步骤）- 步骤一：将气源接入气动阀。
- 步骤二：将控制装置与气动阀连接。
- 步骤三：通过控制装置发送信号，使气缸动作，推动阀芯打开阀门。
- 步骤四：确认阀门已完全打开，并通过观察流体状态来验证。
3. 关闭阀门当需要关闭气动阀时，操作步骤与打开阀门时相反，以下为一般步骤：- 步骤一：通过控制装置发送信号，使气缸动作，使阀芯回到关闭位置。
- 步骤二：确认阀门已完全关闭，并通过观察流体状态来验证。
- 步骤三：若不再需要使用气动阀，可断开气源和控制装置的连接。
四、操作注意事项1. 严格遵守操作规程：操作气动阀时，应按照规定的程序进行操作，不能随意更改或省略步骤。
2. 注意安全防护：在操作气动阀时，应佩戴合适的防护用品，防止因操作不当导致的意外伤害。
3. 维护保养：定期检查气动阀的工作状况，如发现异常应及时进行维修或更换。
4. 阀门润滑：定期给气动阀的阀芯和气缸加注润滑油，以保证阀门的灵活性和密封性。
5. 气源控制：保持气源的稳定供应，防止气压过高或过低影响气动阀的正常工作。
五、结语通过本文的操作说明，相信大家对气动阀的操作有了更加全面的了解。
在实际操作中，务必严格遵守操作步骤和注意事项，确保气动阀的安全运行和高效控制流体。
气动阀安全操作及保养规程
气动阀安全操作及保养规程气动阀是工业自动化控制系统中的常用设备，具有结构简单、操作灵活、可靠性高等特点。
然而，由于操作不当或保养不当，会引起设备故障或危险事故的发生。
本文将介绍气动阀的基本安全操作规程和保养规程。
安全操作规程1. 勘察现场在进行气动阀安装、拆卸、维修、更换部件等操作前，必须对现场进行勘察，了解设备的具体位置、管线走向，以及周边环境等情况，确保操作安全、顺利进行。
2. 停机操作在对气动阀进行拆卸、维修、更换部件等操作前，必须停机并关闭进出口阀门，以防止介质泄漏，对人员和设备造成危害。
3. 排空操作在拆卸气动阀或维修更换内部部件时，为防止内部介质对人员和环境造成污染或伤害，应先将管路中的介质排空干净，并进行相应的处理。
4. 防电击操作在对气动阀进行维修或更换部件时，应先切断电源，并对电器进行锁机、断电操作，以免发生电击事故。
5. 防滑、防摔操作在进行高空操作时，必须佩戴安全带，并设置防摔措施，确保人员安全。
同时，在操作现场应做好防滑措施，以避免因操作人员滑倒等原因造成的意外事故。
6. 防火防爆操作在操作气动阀时，应注意防火防爆，避免操作人员携带火种、使用火把等，以及放置易燃物品等行为。
操作人员要切勿抽烟。
7. 防化学侵染操作对于工业生产中的有害物质，必须采取相应的防护措施，如佩戴防毒面罩、穿戴防护服等，以保证操作人员的身体安全和健康。
保养规程气动阀的保养对延长设备使用寿命、提高设备可靠性、减少故障次数有很大的帮助。
1. 定期润滑气动阀的运动部件需定期润滑，以保障设备的正常运行。
润滑油的种类和使用方式应按照设备说明书上的规定进行。
2. 定期检查气动阀的各部件应定期检查，发现问题及时处理。
常见的问题有螺丝松动、密封失效、漏气等，一旦发生这些问题，应立即处理，以确保设备可靠运行。
3. 清洗维护气动阀工作环境较为恶劣，易受灰尘、油污等污染，故应进行清洗维护。
清洗时应选择适当的清洗剂，在不损害设备表面材质的情况下，将设备表面和内部零件进行清洗，以保证设备的正常使用。
气动控制阀原理说明
职能符号：
(3) 差压控制
阀芯两端有效作用面积不等， 气压力差使阀芯移动。
职能符号：
(4) 延时控制
可调延时换向阀
职能符号：
延时时间1-20s内调节。
(4) 延时控制
固Hale Waihona Puke 延时换向阀 （脉冲阀）职能符号：
输出脉冲信号。
2.电磁控制换向阀
（1）直动式电磁阀
双电磁控制换向阀 职能符号：
(二) 单向型控制阀
1. 单向阀
弹簧 阀芯 阀座 阀体
p A
2. 梭阀（或门）
特点：p1 进气，A有输出；p2进气，A也有输出。 p1 、p2不通。 阀体阀芯 A 阀座
职能符号：
p2
p1
梭阀应用：
用于手动、自动回路的转换。
3. 双压阀（与门）
特点：只有当p1、p2 同时输入时， 气压低侧气体从A输出。 A
O
职能符号：
p1
p2
阀座
阀芯 阀体
双压阀应用：
定位缸
钻孔缸
夹紧缸
用于互锁回路。
4. 快速排气阀
用于气缸快速排气，加快动作速度。
P
P
职能符号：
A
A
O
O
快速排气阀应用：
用于气缸快速排气。
（三）换向控制阀
1. 气压控制换向阀 (1) 加压控制
控制气压升至某值时阀芯移动。
职能符号：
(2) 卸压控制
2. 先导式电磁阀
单电控电磁换向阀
二、压力控制阀
1. 气动减压阀
调节手柄
作用：减压、稳压。
溢流口 阀杆
p1
调压弹簧
溢流阀口 膜片 反馈导管
气动调节阀的注意事项
气动调节阀的注意事项
气动调节阀是一种常见的工业控制设备，广泛应用于各种领域。
在使用气动调节阀时，需要注意以下几点：
1. 安装前需检查气动调节阀的型号、规格、材质等参数是否符合要求，并检查是否有损坏或变形。
2. 安装时需按照说明书要求进行安装，确保气动调节阀与管路连接牢固、密封性好。
3. 在操作气动调节阀前，需将压力调整装置进行调整，以确保气压控制在规定范围内，避免因过高或过低的气压导致气动调节阀工作异常。
4. 在使用气动调节阀时，应注意其工作状态，如阀门开度、流量、压差等参数，以及是否有漏气、堵塞等情况。
5. 气动调节阀使用前，需进行充分清洗和维护，定期检查和更换密封件、弹簧等易损件。
6. 在气动调节阀使用过程中，如遇到故障或异常情况，应及时停机检查处理，避免影响正常生产。
总之，正确使用和维护气动调节阀，可以保证其正常工作，提高生产效率，减少故障率。
- 1 -。
气动阀门执行器的控制方式
气动阀门执行器的控制方式气动阀门执行器是一种常用的工业自动化设备，用于控制管道中的流体介质的通断和调节。
其主要由气动执行器和阀门组成，通过控制气源信号来实现阀门的开启、关闭和调节。
在工业生产中，气动阀门执行器的控制方式有多种，包括手动控制、远程控制和自动控制等。
1.手动控制手动控制是气动阀门执行器最基本的控制方式之一、它通常通过人工操作执行器上的手动操作机构来实现阀门的开启和关闭。
手动操作机构一般由手柄（手轮）和联动机构组成，通过转动手柄来实现阀门的旋转动作，控制介质的通断。
手动控制方式适用于一些简单的工况，操作简单直观，但对于大型和高压的阀门来说，操作力度较大，效率较低。
2.远程控制远程控制是指通过远程设备（如电控柜、控制室、PLC等）传输信号，实现对气动阀门执行器的控制。
远程控制方式可以分为电动控制和气动控制两种方式。
2.1电动控制：电动控制是指通过电机驱动执行器的旋转机构，实现对阀门的开启和关闭。
通常采用的电动执行器有电动蜗杆齿轮执行器和电动活塞执行器等。
电动控制方式具有灵活性强、控制准确、自动化程度高的优势，适用于复杂的工况和大型管道。
2.2气动控制：气动控制是指通过气源信号驱动执行器的气动执行元件（如气缸），实现对阀门的控制。
通常采用的气动执行器有双作用气缸和单作用气缸等。
气动控制方式具有动力强、可靠性高、结构简单的优势，适用于一些易燃易爆、有腐蚀性的工况。
3.自动控制自动控制是指通过自动化控制系统来实现对气动阀门执行器的控制。
自动控制通常需要依靠传感器、执行器和控制器三者的联动工作来实现。
常见的自动控制方式有PID控制、开环控制和闭环控制等。
3.1PID控制：PID控制是一种常见的自动控制方式，它通过对执行器的位置信号进行采样，通过比例、积分和微分三个控制环节，来调节执行器的位置，从而实现阀门的精确控制。
PID控制方式适用于需要精确控制压力、温度等工况的场合。
3.2开环控制：开环控制是指在自动控制系统中，信号只从传感器经过执行器到阀门，没有反馈信号的控制方式。
气动阀开关原理
气动阀开关原理
气动阀开关原理是利用空气或气体的压力作用于阀芯，将阀芯从关闭位置移动到开启位置或从开启位置移动到关闭位置，从而实现对流体的控制。
具体原理如下：
1. 工作原理：气动阀由电磁阀、压缩空气源和控制部件组成。
控制部件可以是手动按钮、电磁线圈或压力传感器等。
当控制部件发出信号时，电磁阀会受到激励，打开或关闭压缩空气源的通道，通过气压控制阀芯的运动。
2. 开启过程：当控制部件信号到达时，电磁阀打开压缩空气源的通道，压缩空气进入阀体，并通过通道作用于阀芯上的气动力。
气动力的大小取决于压力差和阀芯面积，当气动力大于关闭阀的弹簧力时，阀芯被推动向开启位置移动，从而打开阀门。
3. 关闭过程：当控制部件信号消失时，电磁阀关闭压缩空气源的通道，阀芯上的气动力消失，此时关闭阀的弹簧力将阀芯推回到关闭位置，阀门关闭。
4. 控制方式：除了手动按钮外，气动阀还可以通过电磁线圈或压力传感器进行控制。
当电磁线圈受到电流激励时，电磁阀打开或关闭通道，实现对阀芯的控制。
压力传感器可以检测系统中的压力变化，并通过控制电磁阀的开闭来调节阀芯的运动。
通过以上的工作原理，气动阀可以实现远距离控制和自动化控制，广泛应用于工业领域的流体控制系统中。
气动阀的通用要求
气动阀的通用要求气动阀是工业自动化控制中使用较多的控制元件，具有操作方便、可靠性高等特点。
为了保证气动阀的正常运行和使用寿命，下面将介绍气动阀的通用要求。
1. 操纵方式气动阀的操纵方式一般有手动、电动和气动三种。
手动操纵可以在断电情况下进行操作，适用于现场操作。
电动操纵需要接通电源，使用方便，适用于远距离控制。
气动操纵通过接通气源控制，速度快、可靠性高，适用于大量连锁控制。
2. 工作压力气动阀的工作压力是指气源供给的压力范围，一般在0.4~0.7MPa之间。
若气源的压力高于0.7MPa，则需要在气动阀的入口处设置减压器降压，否则将会影响气动阀的正常工作。
3. 工作温度气动阀的工作温度是指工作环境温度范围，一般在-20℃~+80℃之间。
若工作环境温度超过此范围，则需要采取措施进行降温或升温。
另外，需要考虑阀门材质的耐温性能。
4. 流量系数气动阀的流量系数是指通过气动阀的空气流量，一般是标定状态下 Rated Cv。
选用气动阀时应根据管道系统的需求和流量计算来确定其流量系数，以确保气动阀能够满足系统的流量要求。
5. 接口形式气动阀的接口形式主要应与管道系统的接口相同，方便装配和维护。
通常使用的接口形式如管道法兰、螺纹、插装式等。
6. 阀门材质气动阀的阀门材质应根据介质特性和使用环境而选择。
一般情况下，阀门材质可选用不锈钢、碳钢、铸铁等。
7. 密封性要求气动阀的密封性是气动阀的重要指标，影响着其正常工作和使用寿命。
密封性好的气动阀对介质的泄漏量要求低，同时使用寿命较长。
一般情况下，采用相同材质的密封圈可以较好地保证气动阀的密封性。
8. 安全防护气动阀使用时需要注意安全防护，避免人员和设备的受损。
在气动阀的运行过程中，应定期检查其运行状态、阀门密封性、气源接头、气管连接等，确保其正常运行并不存在故障隐患。
综上所述，气动阀的通用要求包括操纵方式、工作压力、工作温度、流量系数、接口形式、阀门材质、密封性要求、安全防护等多方面指标，选用气动阀时需要综合考虑这些指标，选择合适的气动阀，以确保生产系统的正常运行和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动阀门的控制常识点击次数：360 发布时间：2009-12-6 11:33:52气动阀门的控制常识概述一、气动控制阀的分类气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。
控制和调节压缩空气压力的元件称为压力控制阀。
控制和调节压缩空气流量的元件称为流量控制阀。
改变和控制气流流动方向的元件称为方向控制阀。
除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。
在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。
近年来，随着气动元件的小型化以及PLC控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。
从控制方式来分，气动控制可分为断续控制和连续控制两类。
在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作；连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。
气动控制阀分类如图4.1。
二、气动控制阀和液压阀的比较（一）使用的能源不同气动元件和装置可采用空压站集中供气的方法，根据使用要求和控制点的不同来调节各自减压阀的工作压力。
液压阀都设有回油管路，便于油箱收集用过的液压油。
气动控制阀可以通过排气口直接把压缩空气向大气排放。
（二）对泄漏的要求不同液压阀对向外的泄漏要求严格，而对元件内部的少量泄漏却是允许的。
对气动控制阀来说，除间隙密封的阀外，原则上不允许内部泄漏。
气动阀的内部泄漏有导致事故的危险。
对气动管道来说，允许有少许泄漏；而液压管道的泄漏将造成系统压力下降和对环境的污染。
（三）对润滑的要求不同液压系统的工作介质为液压油，液压阀不存在对润滑的要求；气动系统的工作介质为空气，空气无润滑性，因此许多气动阀需要油雾润滑。
阀的零件应选择不易受水腐蚀的材料，或者采取必要的防锈措施。
（四）压力范围不同气动阀的工作压力范围比液压阀低。
气动阀的工作压力通常为10bar以内，少数可达到40bar以内。
但液压阀的工作压力都很高（通常在50Mpa以内）。
若气动阀在超过最高容许压力下使用。
往往会发生严重事故。
（五）使用特点不同一般气动阀比液压阀结构紧凑、重量轻，易于集成安装，阀的工作频率高、使用寿命长。
气动阀正向低功率、小型化方向发展，已出现功率只有0.5W的低功率电磁阀。
可与微机和PLC可编程控制器直接连接，也可与电子器件一起安装在印刷线路板上，通过标准板接通气电回路，省却了大量配线，适用于气动工业机械手、复杂的生产制造装配线等场合三、气动控制阀的结构特性气动控制阀的结构可分解成阀体（包含阀座和阀孔等）和阀心两部分，根据两者的相对位置，有常闭型和常开型两种。
阀从结构上可以分为：截止式、滑柱式和滑板式三类阀。
（一）截止式阀的结构及特性截止式阀的阀心沿着阀座的轴向移动，控制进气和排气。
图4.2所示为二通截止式阀的基本结构。
图4.2a中，在阀的P口输入工作气压后，阀芯在弹簧和气体压力作用下紧压在阀座上，压缩空气不能从A口流出；图4.2b为阀杆受到向下的作用力后，阀芯向下移动，脱离阀座，压缩空气就能从P口流向A口输出。
这就是截止式阀的切换原理。
图4.3所示的阀为常通型结构。
图4.3a为初始状态，与图4.2a相反，阀心在弹簧力作用下离开阀座，压缩空气从P口流向A口输出。
图4.3b为工作状态，阀杆在向上的力作用下，阀心紧压在阀座上关闭阀口，流道被关断，A口没有压缩空气流出。
图4.4所示为三通截止式阀的结构，阀有P、A、0三个孔口。
图4.4a为阀的初始状态，阀心紧压在上阀座上，P口和A口通路被关断，A口和0口相通。
阀的输出A口没有输出。
图4.4b为工作状态。
阀杆受力后使阀心离开上阀座而紧压在下阀座上，关闭排气O口，打开P口至A口之间的通道，压缩空气从P口流向A口输出。
图4.4c 所示为阀在切换过程中阀心所处的瞬态位置。
此时，P、A、0三个孔口同时相通，而发生串气现象。
实际上，对于快速切换的阀，这种串气现象对阀的动作不存在什么影响。
但缓慢切换时，应予以注意。
截止式阀的结构决定了其开启所需的时间较短，但开启大口径的阀则需较大的开启力。
因此截止式阀多用于小口径的阀。
需要大流量或高压时，往往采取先导式的结构。
其方法是增加一个控制活塞，先导控制气压作用在活塞上产生的较大操纵力，以弥补上述缺点。
为了使截止式阀密封可靠，操纵方便，另一种方法是采用压力平衡的方法，如图4.5所示，在阀杆两侧增加了活塞，活塞受气压作用面积和阀心受压面积相等，这种阀称为压力平衡式阀。
由于初始状态时，工作气压作用在阀杆上的合力为零，使开启阀门的操作力大大降低。
（二）滑柱式阀的结构及特性滑柱式阀是用圆柱状的阀心在圆筒形阀套内沿轴向移动，从而切换气路。
图4.6所示为滑柱式阀的基本结构。
图4.6左图为阀的初始状态，滑柱在弹簧力的作用下右移。
此时，压缩空气从输人口P流向输出口A，A口有气压输出，B口无气压输出。
图4.6右图为阀的工作状态；滑柱在操纵力作用下克服弹簧力左移，关断P口和A口通路，接通P口和B口。
于是，B口有输出，A口无输出。
滑柱式阀在结构上只要稍稍改变阀套或滑柱的尺寸、形状就能实现两位四通和两位五通阀的功能4.2 方向控制阀一、方向控制阀概述（一）操作方式为了使阀换向，必须对阀心施加一定大小的轴向力。
使其迅速移动改变阀心的位置。
这种获得轴向力的方式叫做换向阀的操作方式，或控制方式。
通常可分为气压、电磁、人力和机械四种操作方式。
1．气压操作用气压力来获得轴向力使阀心迅速移动换向的操作方式叫做气压操作。
它按施加压力的方式可分为加压控制、卸压控制、差压控制和时间控制。
1）加压控制是指施加在阀心控制端的压力逐渐升到一定值时，使阀心迅速移动换向的控制，阀心沿着加压方向移动。
2）卸压控制是指施加在阀心控制端的压力逐渐降到一定值时，阀心迅速换向的控制，常用作三位阀的控制。
3）差压控制是指阀心采用气压复位或弹簧复位的情况下，利用阀心两端受气压作用的面积不等（或两端气压不等）而产生的轴向力之差值，使阀心迅速移动换向的控制。
其原理如图4.7所示，K1为控制气压口。
这种控制方式只需一个控制信号，故得到广泛的应用，可应用于各种结构的主阀．。
气压复位省去了弹簧，提高了可靠性。
差压控制的特点是所控制的主阀不具有记忆功能，且控制信号和复位信号均须为长信号。
4）时间控制是指利用气流向由气阻（节流孔）和气容构成的阻容环节充气，经过一定时间后，当气容内压力升至一定值时，阀心在差压力作用下迅速移动换向的控制。
时间控制的信号输出有脉冲信号和延时信号两种。
图4.8所示为脉冲阀原理图，在阀的P 口输入气压信号后，A口即有输出，同时气流经节流孔向气室充气，当气容内的压力上升到阀的切换压力时，活塞向左移关断P—A通路，A口无输出，即阀的A口输出为脉冲信号。
脉冲信号的宽度决定于节流孔和气室的大小。
图4.9所示为一种二位三通延时换向阀结构原理（常断延时通型）。
调节节流针阀的开度即可改变延时时间。
延时换向阀的输出可组成四种型式：常断延时通、常通延时断，常断延时断及常通延时通。
其输出状态和对应的图形符号如图4.10所示。
2．电磁操作用电磁力来获得轴向力，使阀心迅速移动的换向控制方式称为电磁操作。
它按电磁力作用于主阀阀心的方式分为直动式和先导式两种。
1）直动式电磁控制是用电磁铁产生的电磁力直接推动阀心来实现换向的一种电磁控制阀。
根据阀芯复位的控制方式可分为单电控和双电控，其控制原理如图4.11所示。
图4.11a、b为直动式单电磁控制弹簧复位方式。
图4.10c、d为直动式双电磁控制方式。
2）先导式电磁控制是指由先导式电磁阀（一般为直动式电磁控制换向阀）输出的气压力来操纵主阀阀芯实现阀换向的一种电磁控制方式。
它实际上是一种由电磁控制和气压控制（加压、卸压、差压等）的复合控制，通常称为先导式电磁气控。
图4.12所示为先导式电磁气控换向阀原理，图4.12a、b为单电控动作原理。
图4.12c、d为双电控动作原理。
3．人力操作用人力来获得轴向力使阀迅速移动换向的控制方式称作人力操作。
人力控制可分为手动控制和脚踏控制等。
按人力作用于主阀的方式可分为直动式、先导式。
4．机械操作用机械力来获得轴向力使阀芯迅速移动换向的控制方式称作机械操作。
按机械力作用于主阀的形式可分为直动式和先导式两种。
（二）方向控制阀的通口数和基本机能换向阀的基本机能就是对气体的流动产生通、断作用。
一个换向阀具有同时接通和断开几个回路，可以使其中一个回路处于接通状态而另一个回路处于断开状态，或者几个回路同时被切断。
为了表示这种切换性能，可用换向阀的通口数（通路数）来表达。
1）二通阀二通阀有两个通口，即输入口（用P表示）和输出口（用A表示），只能控制流道的接通和断开。
根据P→A通路静止位置所处的状态又分为常通式二通阀和常断式二通阀。
2）三通阀三通阀有三个通口，除P、A口外，还有一个排气口（用O表示）。
根据P→A、A→0通路静止位置所处的状态也分为常通式和常断式两种三通阀。
3）四通阀四通阀有四个通口，除P、A、0外。
还有一个输出口（用B表示）。
流路为P→A、B→0，或P→B、A→0。
可以同时切换两个流路，主要用于控制双作用气缸。
4）五通阀五通阀有五个通口，除P、A、B外，有两个排气口（用01、02表示）。
其流路为P→A、B→02或P→B、A一01。
这种阀与四通阀一样作为控制双作用气缸用。
这种阀也可作为双供气阀（即选择阀）用，即将两个排气口分别作为输入口P l、P2。
此外，也有五个通口以上的阀，是一种专用性较强的换向阀，这里不作介绍。
（三）方向控制阀的位数位数是指换向阀的切换状态数，有两种切换状态的阀称作二位阀，有三种切换状态的阀称作三位阀。
有三种以上切换状态的阀称作多位阀。
常见换向阀的通路数与切换位置如表4.1所示。
1）二位阀二位阀通常有二位二通、二位三通、二位四通、二位五通等。
二位阀有两种，一种是取消操纵力后能恢复到原来状态的称为自动复位式。
另一种是不能自动复位的阀（除非加反向的操纵力），这种阀称为记忆式。
2）三位阀三位阀通常有三位三通、三位四通、三位五通等。
三位阀中，中间位置状态有中间封闭、中间卸压、中间加压三种状态。
表4.1所示为气动换向阀的通路数与切换位置数。
（四）方向控制阀的公称通径阀的规格直接反映了阀的流通能力，是阀的一项基本参数，也是用户选用换向阀的重要依据之一。
通常用其配管的公称通径来表示，另外也有用螺纹管接头的公称通径来表示。
表4.2列出了阀的常用公称通径及相应的流量性能、接管螺纹等，供选用参考。
表4.2 阀的常用公称通径及相应的流量性能、接管螺纹二、电磁阀（一）电磁铁的基本结构电磁阀由电磁铁和阀体组成。
