GIS安装及维护说明

合集下载

分析变电站GIS设备的运行维护与管理

分析变电站GIS设备的运行维护与管理

分析变电站GIS设备的运行维护与管理随着电网的不断发展,变电站作为电力传输的重要节点,其技术水平也得到不断提升。

GIS(Gas Insulated Switchgear)设备作为变电站的核心设备之一,具有体积小、运行可靠等优点,从而被广泛应用于变电站的建设中。

然而,随着设备的不断运行,其故障率也会逐渐增加,这就需要变电站的运行维护与管理人员对GIS设备进行及时维护与管理。

首先,GIS设备的运行维护需要对其进行定期检修与保养。

变电站的运行维护人员需要定期检查GIS设备的接线、接头、接地等部位是否存在异常,并及时排查故障。

同时,运行维护人员还需要检查GIS设备的导体、绝缘子、开关机构等组件的状态,并进行清洁和润滑处理。

对于发现的问题,运行维护人员需要进行及时的维修和更换,以保障GIS设备的正常运行。

其次,对GIS设备进行在线监测与诊断也是运行维护人员不可忽视的工作。

通过对GIS设备的在线监测可以实时获取设备运行情况的数据,及时识别设备存在的故障,并对故障进行分析,以便进行相关的维护措施。

同时,运行维护人员可以通过GIS设备的状态监测来进行设备的预防性维护,减少故障的发生,提高设备的运行效率。

最后,变电站的管理人员需要对GIS设备进行全面的管理。

在设备的选购和安装过程中,管理人员需要对设备的规格和参数进行严格的审核和把控,确保设备符合相关的标准和要求。

在设备的运行维护过程中,管理人员需要制定相应的维护计划和维护标准,并对维护人员进行系统化的培训和管理,以保障GIS设备的正确维护。

同时,管理人员需要对GIS设备的投资和维护成本进行分析和管理,保证设备的长期稳定运行和可持续发展。

综上所述,GIS设备的运行维护与管理需要从多个层面进行全面的保障。

随着电力行业的不断发展和技术创新,GIS设备的运行维护和管理也需要不断地进行改进和完善,以适应未来变电站的发展需求。

GIS产品维护检修【2024版】

GIS产品维护检修【2024版】

4、检修用接地开关 4.1检修条件
接地开关在操作次数或运行时间达到表三要求时就需进行 分解检修,由于接地开关数量较大,所以检修可以进行抽 检.符合以下条件的接地开关进行检修: a)要进行检修的接地开关应具有代表性,是操作次数最多
的接地开关 b)以前出过问题的接地开关,应重点检查产品状态。 c)达到制造厂规定的操作次数接地开关应进行进行检修。 d)检修用接地开关的检查,最好和要解体的同一个气室的
隔离开关检修时,由制造厂负责或在制造厂指 导下协同进行,如果没有问题、其他隔离开关开关 可不再检修。
动侧
轴密 封 静侧
252kV GIS用GR-DS结构示意图
3.2检修内容
a)对隔离开关进行解体,检查内部有无异常情况及动、静触头的磨损 情况。 b)检查触指磨损程度,并根据检查结果处理或更换。 c)操作次数大于3000次或切额定环流100次以上时,应更换触头。 d)检查绝缘拉杆,如有裂痕或其它异常情况,应更换。 e)检查主回路导体镀银面状态 f)清理隔离开关罐体内部,更换吸附剂及密封圈
回路电阻检查 测回路电阻,与设备运行前检验报告进行比较。根据停电 范围确定
局放测试,避 雷器泄露电流 测试
采用便携式局放测试仪,对产品进行局放测 试;对氧化锌避雷器主要进行全电流和及其 有功分量阻性电流的在线检测,全电流(总 泄露电流)包括阻性电流(有功分量)和容 性电流(无功分量) 。
根据情况
接地系统检查 检查接地系统螺栓是否松动
隔离开关一起进行。 接地开关进行检修时,由制造厂负责或在制造厂指导
下协同进行,如果没有问题、其他接地开关可不再进行检 修。
252kV GIS用ES 结构示意图
4.2 检修内容
a)对接地开关进行解体,检查内部有无异常情况及动、静触头的磨损 情况。 b)检查触指磨损程度,并根据检查结果处理或更换; c)操作次数大于3000次以上时,应更换触头。 d)检查接地开关触头导体镀银面状态。 e)清理接地开关罐体内部,更换密封圈

GIS电气安装过程控制与维护

GIS电气安装过程控制与维护

东方企业文化・百家论坛 2012年12月154探析GIS 电气安装过程控制与维护郭松林(华东送变电工程公司,上海,201803)摘 要:由于输变电技术的迅猛进步,我国国内主要电网在输变电电压等级持续提升,GIS 设备也同样被广泛的使用。

而且,用户对于电力的安稳性能也有了更深层次的要求。

本文重点阐述了安装GIS 封闭式组合电气的过程中应该注意的控制点以及维护,旨在增加安装组合装配电器的水平。

关键词:GIS 组合电气 安装控制 维护中图分类号:TM762 文献标识码:A 文章编号:1672—7355(2012)12—0154—02GIS 封闭式组合电气设备在变电站中,因为排列紧密、维修及使用的寿命长、较低的故障发生频率等优势,逐渐在我国国内的电力企业中得到广泛的应用,并得到了众多用户的认同。

起初,我国安装的220kV 及以上的GIS 封闭式组合电气大都是用的进口的设备,基于这些良好的质量之上,GIS 安装及运行维护并未引起足够的重视,致使我国自行生产设备在安装运行后出线不少问题。

在2010年初750kV 永登变电站正式进入到了运营状态,说明我国国产的750kV 超高压级别的GIS 组合电气设备在制作以及安装上趋向完善。

随着我国1000kV 晋东南-南阳-荆门的特高压交流变电站的投运及皖电东送工程淮南-上海1000kV 变电站的开工。

在1000kV GIS 组合电气设备安装的时候应该对于环境(温度、湿度、浮尘)以及安装工艺等有着非常严格的要求。

及正式运作之后的维护也应该得到足够注重,所有的环节均要做到仔细,可能因为一个较小的问题就引发起严重的事故。

让GIS 组合电气能够真正意义上做到避免大面积的维修、稳定安全可靠的运行。

1 GlS 安装过程控制分析 1.1 安装场所及人员的控制我国国内在安装GIS 组合电气设备的时候,大都是制造厂家安排对现场比较熟悉安装技术人员,全面负责安装过程中的指导以及质量方面的把关,施工单位应该选取具有良好经验的电建公司,构建起在业务上明细分工的一个安装调试团队。

GIS设备运行与维护

GIS设备运行与维护

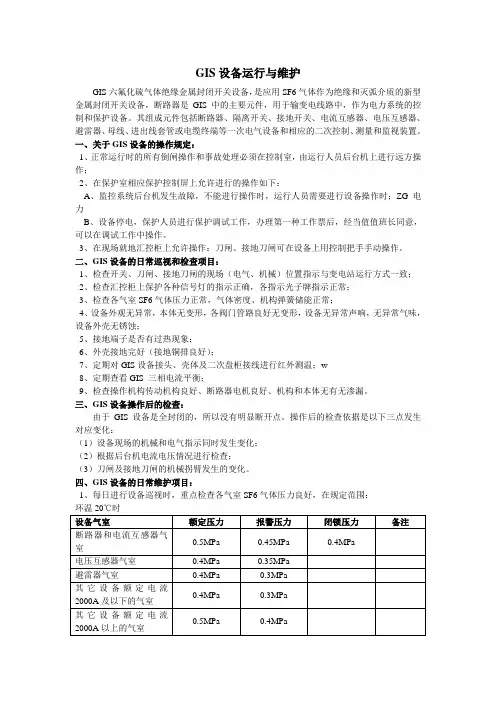

GIS设备运行与维护GIS六氟化硫气体绝缘金属封闭开关设备,是应用SF6气体作为绝缘和灭弧介质的新型金属封闭开关设备,断路器是GIS中的主要元件,用于输变电线路中,作为电力系统的控制和保护设备。

其组成元件包括断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端等一次电气设备和相应的二次控制、测量和监视装置。

一、关于GIS设备的操作规定:1、正常运行时的所有倒闸操作和事故处理必须在控制室,由运行人员后台机上进行远方操作;2、在保护室相应保护控制屏上允许进行的操作如下:A、监控系统后台机发生故障,不能进行操作时,运行人员需要进行设备操作时;ZG电力B、设备停电,保护人员进行保护调试工作,办理第一种工作票后,经当值值班长同意,可以在调试工作中操作。

3、在现场就地汇控柜上允许操作:刀闸、接地刀闸可在设备上用控制把手手动操作。

二、GIS设备的日常巡视和检查项目:1、检查开关、刀闸、接地刀闸的现场(电气、机械)位置指示与变电站运行方式一致;2、检查汇控柜上保护各种信号灯的指示正确,各指示光子牌指示正常;3、检查各气室SF6气体压力正常,气体密度、机构弹簧储能正常;4、设备外观无异常,本体无变形,各阀门管路良好无变形,设备无异常声响,无异常气味,设备外壳无锈蚀;5、接地端子是否有过热现象;6、外壳接地完好(接地铜排良好);7、定期对GIS设备接头、壳体及二次盘柜接线进行红外测温;w8、定期查看GIS 三相电流平衡;9、检查操作机构传动机构良好、断路器电机良好、机构和本体无有无渗漏。

三、GIS设备操作后的检查:由于GIS设备是全封闭的,所以没有明显断开点。

操作后的检查依据是以下三点发生对应变化:(1)设备现场的机械和电气指示同时发生变化;(2)根据后台机电流电压情况进行检查;(3)刀闸及接地刀闸的机械拐臂发生的变化。

四、GIS设备的日常维护项目:1、每日进行设备巡视时,重点检查各气室SF6气体压力良好,在规定范围:2、值班人员注意监视GIS设备各回路三相电流平衡;3、每年温度高峰和负荷高峰时对GIS设备接头、GIS壳体及二次盘柜工作进行红外测温;4、每月按站月工作计划,对GIS设备进行盘面进行清扫工作;5、GIS设备的正常巡视工作按工区、站制定的设备巡视制度执行;6、GIS设备的特巡工作:A、当负荷增大时及大负荷增加时对设备的巡视和测温工作;ZG电力自动化" f%B、气候发生变化时,如气温突降或高温天气、雪、雷雨、冰雹、大风、沙尘暴等,根据气候情况增加特巡工作,雷雨天气后及时检查各线路避雷器动作情况;ZG电力自动化,变电检修,继电保护,远动通信,电力技术,高压试验,输电线路,变电运C、倒闸操作后检查操作机构传动机构良好、断路器电机良好、机构和本体处于良好状态;D、GIS设备发生故障时,如弹簧未储能、气室压力降低、气室红外测温温度偏高等,及时进行设备检查,在故障未消除前,值班长需制定反事故措施落实责任人;E、事故跳闸故障后,对相关设备进行特巡检查。

谈GIS设备的运行与维护

谈GIS设备的运行与维护

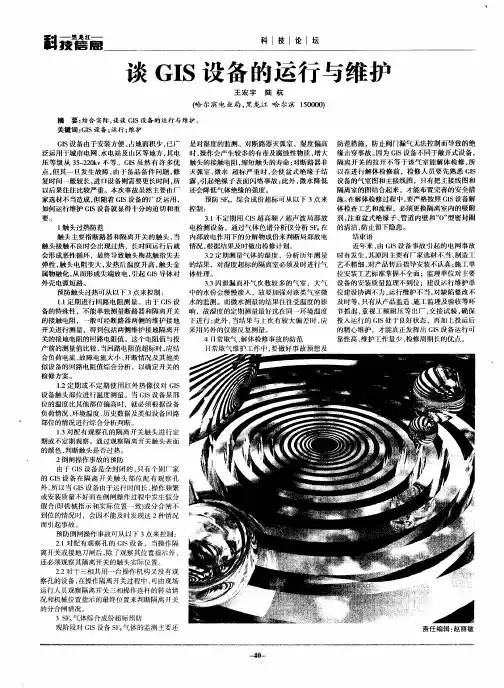

控制 :
l 触头过热防范 触头 主要指断路器 和隔离 开关的触头 , 成 恶 性 循 环 ,最 终导 致 触 头 梅 花 触 指 失 去 弹性 , 触头电阻变大 , 热后温度升高 , 头金 发 触 属物融化 , 从而形成尖端放 电, 引起 G S导体对 I 外壳 电弧短路 。 预防触头过热可从 以下 3点来控制 : 11 . 定期进行 回路 电阻测 量。 由于 G S设 I 备的特殊性 ,不能单独测量断路器和隔离开关 的接触 电阻 ,一般 可经断路器两侧的维护接地 开关进行测量 ,得 到包括两侧维护接地隔离开 关 的接地电阻的回路 电阻值 。这个电阻值与投 产前的测量值 比较 , 当回路 电阻值超标时 , 应结 合负荷电流 、 障电流大小 、 故 开断情况及其 他类 似设备的回路 电阻值综合分析 ,以确定开关 的
防范措施 ,防止阀门漏气无法控制而导致的绝 缘击穿事故。 因为 G S设备不同于敞开式设备 , I 隔离 开关 的拉开不等于该气室 能解体检修 , 所 以在进行解体检修前 ,检修人 员要先熟悉 G S I 设 备 的 气 室 图 和 主接 线 图 ,只 有 把 主 接 线 图 和 隔离室的图结合起来 ,才能布置完善的安全措 施。 在解体检修过程 中, 要严格按照 G S I 设备解 体检查工艺和流程 ,必须更换隔离室内的吸附 剂, 注重盆式绝缘子 、 管道内壁和… 型密封圈 O’ 的清洁 , 防止留下隐患 。 结束语 近年来 , G S设备事故引起 的电网事故 由 I 时 有 发 生 , 原 因主 要 有 厂 家 选 材 不 当 、 造 工 其 制 艺不精细 、 对产品售后指导安装不认真 ; 工单 施 位安装工艺标准掌握不全面 ;监理单位对主要 设备的安装 质量监理不到位 ;建设王行 维护单 云 位建设协调不力, 运行维护不当 , 对缺陷整改不 及时等。 只有从产品监造 、 施工监理及验收等环 节抓起 , 重视 工频耐压等 出厂 、 交接 试验 , 确保 投入运行 的 GI S处于 良好状态 ,再 加上投运后 的精心维护 ,才能真正发挥出 G S设备运行可 I 靠性高 、 维护工作量少 、 检修周期长的优点 。

GIS安装及维护说明

GIS安装及维护说明

ZF39-126型气体绝缘金属封闭开关设备安装及维护说明一、ZF39-126型GIS 的主要特点ZF39-126型全封闭组合电器是泰安泰山高压开关有限公司在总结了国内外GIS的设计和运行经验,结合最新的自能式灭弧原理,根据广大用户的要求和GIS的发展方向,研制出的新一代封闭式组合电器。

该产品是在西安高压电器研究所完成GIS全部型式试验的组合电器.所有元件的实验参数全部按照国际电工委员会IEC标准、GB国家标准、DL电力部标准中的高档完成全套型式试验,并顺利通过两部鉴定。

它在秉承第一代分箱式和共箱式GIS的优点的同时,与国内其他产品相比有以下优点:1、断路器采用自能式灭弧原理,性能十分可靠,电寿命长,满容量开断短路电流达20次以上;自能式灭弧方式比传统的压气式灭弧方式所需的操作功要小,从而降低灭弧室中各种元器件因撞击所造成的损伤,断路器的机械寿命大大提高,高达6000次以上(国内其他产品一般在3000次左右)。

2、断路器配用的CT26型全弹簧操作机构是目前国内运行时间最长的弹簧机构,它消除了液压及气动机构漏油、漏气、操作噪音大、受温度影响等缺陷,可靠性高,维护工作量小。

CT26型弹簧操作机构是我们公司研制开发的新型高压断路器专用机构,主要用于我们公司的ZF39—126型组合电器中,该机构主要具有以下特点和优点:整体结构简单,零部件数量少,传动效率高.机构架采用航空发动机铸造工艺整体铸造,质量轻,刚性好.在进口数控加工中心上一次装夹实现五面加工,同它配合的棘轮、凸轮、挚子、拐臂等重要异形零件均采用线切割等数控机床加工,具有极高的尺寸精度和位置度精度。

因此装配过程中几乎不需要进行任何调整,消除了人工误差,保证了整机质量;同时大大减少了运行维护工作量。

该弹簧机构配装在断路器中可满足机械寿命6000次,机械稳定性试验10000次,处于国内领先水平。

3、占地小该品的最小隔宽度为1m,体积为同类产品的2/3.4、重量轻,损耗少由于壳体采用优质防锈铝材,产品重量轻,间隔重量一般不大于为5吨,极易于土建施工;由于采用无磁防锈铝材,防腐能力非常强,通流能力大,没有涡流损失。

GIS系统常见故障分析及运行维护注意事项

GIS系统常见故障分析及运行维护注意事项
定期பைடு நூலகம்行数据清理和整理
优化数据存储结构,提高数据查询效率。
04
GIS系统故障应对策略与建议
建立完善的故障应对机制
制定故障应急预案
针对可能出现的故障,制定详细的应急预案,明确故障处理流程 和责任人。
定期进行故障演练
通过模拟故障场景,对预案进行实际操作演练,提高应对突发故 障的能力。
建立故障信息库
对已发生的故障进行记录、分析和总结,形成经验教训,为未来 故障处理提供参考。
软件故障通常包括GIS软件本身的问题,如软件缺 陷、软件配置错误等。
故障表现
软件故障的表现可能包括程序崩溃、数据错误、 功能异常等。
解决方法
解决软件故障的方法可能包括升级软件、修复软 件缺陷、调整软件配置等。
数据故障
数据故障
01
数据故障通常包括数据损坏、数据丢失、数据不一致等问题。
故障表现
02
数据故障的表现可能包括无法读取数据、数据错误、数据不完
整等。
解决方法
03
解决数据故障的方法可能包括备份恢复数据、修复数据错误、
同步数据等。
03
GIS系统运行维护注意事项
硬件维护
1 2
定期检查硬件设备
包括服务器、存储设备、网络设备等,确保其正 常运行。
定期更新硬件驱动程序
确保硬件设备与软件系统兼容,提高系统稳定性。
3
建立硬件故障应急预案
针对可能出现的硬件故障,制定相应的应急处理 措施,确保系统快速恢复。
特点
GIS系统具有数据可视化、空间分析、信息共享和动态监测等功能,能够提供丰 富的地理信息,广泛应用于资源管理、城市规划、环境保护等领域。
GIS系统的应用领域

110kVGIS安装作业指导书

110kVGIS安装作业指导书

110kVGIS安装作业指导书一、引言本文档旨在提供110kV气体绝缘开关设备(以下简称110kVGIS)的安装作业指导。

本指导书将详细介绍110kVGIS的安装步骤、操作要点和注意事项,以确保安装过程顺利进行并符合相关标准和规范。

二、安装前准备1. 设备检查在开始安装之前,需要对110kVGIS设备进行全面检查,确保设备完好无损。

检查内容包括但不限于设备外观、电气元件、连接线路等。

2. 安装环境准备确保安装环境符合相关规范要求,包括通风良好、温度适宜、无尘、无腐蚀性气体等。

同时,确保安装场地具备足够的空间和设备支撑条件。

3. 安全措施在安装过程中,必须遵守相关安全规定,佩戴个人防护装备,确保操作人员的安全。

同时,确保设备的接地和绝缘措施得到有效实施。

三、安装步骤1. 设备定位根据设计要求和场地条件,确定110kVGIS设备的安装位置。

确保设备与周围设备和结构物的距离符合要求,并留出足够的操作和维护空间。

2. 设备安装将110kVGIS设备按照设计要求进行安装。

确保设备的水平度和垂直度满足要求,并使用合适的固定装置进行固定。

3. 连接线路根据设计要求,将设备的输入输出线路与电源和负荷进行连接。

确保连接线路的接触良好,电气连接可靠。

4. 检查和测试在完成设备安装和线路连接后,对110kVGIS设备进行全面检查和测试。

包括但不限于设备的机械性能、电气性能和保护功能等。

确保设备符合相关标准和规范要求。

四、操作要点和注意事项1. 操作要点- 在操作设备之前,必须熟悉设备的操作手册,并按照要求进行操作。

- 在操作设备时,应保持清醒和专注,严禁酒后操作或疲劳驾驶。

- 在操作设备过程中,如发现异常情况或故障,应立即停止操作,并及时报告相关人员。

2. 注意事项- 在操作设备之前,必须检查设备的接地和绝缘情况,确保操作人员的安全。

- 在操作设备时,应注意设备周围的环境,避免水、尘埃、腐蚀性气体等对设备造成损害。

- 在操作设备过程中,应定期对设备进行维护保养,确保设备的正常运行。

GIS设备大修方案

GIS设备大修方案

GIS设备大修方案一、背景介绍地理信息系统(Geographic Information System,简称GIS)是一种将地理空间信息与属性信息进行综合处理、分析和管理的计算机辅助系统。

它广泛应用于城市规划、环境保护、资源管理等领域,并且在实践中发挥着重要作用。

然而,随着时间的推移,GIS设备也会出现故障和老化等问题,因此一个GIS设备的大修方案是必要的。

二、目标和目的本次GIS设备大修的目标是恢复设备的正常运行状态,确保其性能稳定和可靠性。

主要目的是延长设备的使用寿命,提高其效能和精度,以满足现有和未来的需求。

三、大修内容1. 设备检查和维护首先,对GIS设备进行全面的检查和维护。

包括检查设备硬件的正常运行情况,如处理器、内存、显卡等;同时检查设备软件的版本和更新情况,确保其与最新技术和标准相符;检查设备的附件和外围设备,如键盘、鼠标等。

2. 故障排除和修复在设备检查的基础上,针对发现的故障进行排除和修复。

根据故障的不同类型进行相应的处理,可能需要更换设备的零件或进行软件的更新。

3. 性能优化和升级针对现有GIS设备的性能短板,进行相应的优化和升级。

例如,增加内存容量、提升处理器的速度、更新显卡驱动等。

通过这些措施,可以提高设备的处理能力和运行效率。

4. 数据备份和恢复在大修过程中,及时对GIS设备上的数据进行备份,以防止意外情况的发生,如设备故障或数据丢失。

备份的数据应储存在可靠的设备或云端存储中。

完成设备大修后,再将备份的数据进行恢复。

5. 测试和验证设备大修完成后,进行全面的功能测试和性能验证。

确保设备的功能完整和稳定,并且符合设计要求和标准。

所有测试结果应记录并及时反馈给相关人员。

四、时间安排1. 设备检查和维护阶段:预计耗时2天;2. 故障排除和修复阶段:根据故障的不同类型和程度,预计耗时3-5天;3. 性能优化和升级阶段:预计耗时2天;4. 数据备份和恢复阶段:预计耗时1天;5. 测试和验证阶段:预计耗时1天。

GIS设备的运行与维护方法介绍

GIS设备的运行与维护方法介绍
缘电阻应不低于100MΩ; h) 耐压试验要求: 1) 二次绕组及一次绕组接地端子工频耐压: --- 二次绕组之间及对地工频耐受电压为3kV(方均根值),1min; --- 一次“N”端对二次及地工频耐受电压为5kV(方均根值),1min; 2) 互感器现场安装后可进行高压试验,试验电压可经过激磁产生,从二次侧施加试验
c) 密封性能试验:采用包扎法检漏,时间24h (年泄漏率不大于0.5%;)
d) SF6气体水分检测:避雷器中SF6气体水分含 量不大于250μL/L。
产品运行与维护
临时检查: a)达到规定操作次数:详细检查和修理滑动接触导电
126GIS CT26型机构分闸线圈调整示意
126GIS CT26型机构合闸线圈调整示意
产品运行与维护
b) 其他部分的检查
传对
各各检检检控气元查查查制室件校各套柜的(验机管内水P密构端端T分度传子子、测继动的的CT量电连紧紧、器杆固固(LA的情情辅),紧况况助的必固S。。预要F情6防时气况性进体。试行成G验分I。S测气试密)性。检每年一次定性检漏和查动轴进行一次润滑宽。
产品的运行与维护
巡 视 检
产品设备的运行与维护
临 时 检 查

定期检查
产品的运行与维护
2、运行设备防范事故的方法和手段
巡视检查:周期较短的(日、周)外观、数据及状态记录 巡查。
定期检查:周期较长的(数年)性能方面的检测及部分元 件更换。
临时检查:达到规定操作次数或突发性故障检修。
产品的运行与维护
巡视检查
SF6气体密度表指示是否正常 分合指示和指示灯是否正确 有无异常声音或气味产生 接线端子有无过热变色 瓷套有无开裂、破坏情况 接地有无松动、支架是否有生锈 接地导体的连接螺栓是否松动。 外露控制电缆绝缘是否良好,绝缘件有

GIS调度系统用户手册(1)

GIS调度系统用户手册(1)

版权说明GIS调度系统用户手册格式含义说明小心、注意、警告、危险提醒操作中应注意的事项。

说明、提示、窍门、思考对操作内容的描述进行必要的补充和说明。

图形界面标识约定格式说明[ ] 表示窗口名,如“弹出[新建用户] 窗口”【】表示Web操作按钮-> 多级菜单用“->”隔开。

如[文件-> 新建- > 文件夹]多级菜单表示文件菜单下的新建子菜单下的文件夹菜单项。

『』表示界面上可操作图标名称。

键盘操作约定格式说明加尖括号的宋体字符表示键名。

如<Enter>、<Tab>、<Backspace>、<a>等分别表示回车、制表、退格、小写字母a。

<键1 + 键2> 表示在键盘上同时按下几个键。

如<Ctrl+Alt+A>表示同时按下“Ctrl”、“Alt”、“A”这三个键。

<键1,键2> 表示先按第一键,释放,再按第二键。

如<Alt,F>表示先按<Alt>键,释放后再按<F>键。

鼠标操作约定格式说明点击快速按下并释放鼠标的一个按钮。

双击连续两次快速按下并释放鼠标的一个按钮。

拖动按住鼠标的一个按钮不放,移动鼠标。

相关文档GIS调度系统使用手册主要包括:1. GIS调度系统用户手册(即本手册)2. CMT多媒体集群调度系统用户手册1.2 系统配置1.2.1 浏览器配置1) 打开IE浏览器,点击右上角齿轮图标工具选项。

IE浏览器工具选项2) 点击弹出的菜单项中Internet 选项。

Internet 选项3) 依次点击弹出Internet 选项中安全=>受信任的站点=>站点选项。

Internet 选项-安全界面4) 在弹出受信任的站点中去除要求服务器验证复选框对勾,添加“http://服务器IP地址”到将该网站添加到区域文本框中,点击“添加”按钮,点击“关闭”按钮,添加受信任的站点完成。

gis运维服务方案

gis运维服务方案

gis运维服务方案GIS(地理信息系统)运维服务方案1. 方案背景和目标GIS是一种集数据收集、地图制作、空间分析和决策支持于一体的系统,广泛应用于城市规划、土地利用、资源管理、环境保护等领域。

为了确保GIS系统的正常运行和数据的可靠性,需要进行有效的运维服务。

本方案旨在提供全面的GIS运维服务,确保系统的稳定性和满足用户需求。

2. 运维服务内容(1)数据管理:负责地图数据的收集、整理、入库和更新,保证数据的准确性和完整性。

同时,建立数据备份和恢复机制,确保数据的安全和可靠性。

(2)硬件设备维护:对GIS系统所涉及的硬件设备进行定期巡检和维护,包括服务器、网络设备、存储设备等,确保设备的正常运行和性能优化。

(3)软件系统维护:对GIS系统的软件进行定期升级和补丁更新,确保系统的最新版本和功能的完善。

同时,对系统的性能和安全进行监控和优化,保障用户的正常使用。

(4)故障排除和问题处理:对GIS系统的故障进行及时响应和处理,包括硬件故障、软件故障以及数据异常等。

通过监控系统和日志分析等手段,快速定位问题,并及时进行修复。

(5)安全管理:建立完善的安全策略和机制,包括用户身份验证、访问控制、数据加密等,防止未经授权的访问和数据泄露。

定期进行安全扫描和漏洞检测,及时修复漏洞。

(6)性能监控和优化:通过性能监控工具对GIS系统进行实时监测,及时发现性能问题并进行优化。

根据用户需求和系统负载情况,对系统进行容量规划和资源调配。

(7)用户支持和培训:提供用户支持服务,及时回应用户的问题和需求。

定期组织培训活动,提高用户的系统使用能力和数据处理能力。

3. 运维服务流程(1)故障报告和处理:用户通过电话或在线渠道向运维团队报告GIS系统的故障。

运维团队及时响应,根据故障描述和现场情况进行问题分析和排查,并制定相应的故障修复计划。

(2)定期巡检和维护:定期对GIS系统的硬件设备、软件版本和数据进行巡检和维护。

发现问题及时处理,并记录维护日志。

GIS的维护与保养

GIS的维护与保养

GIS的维护保养第一节高压断路器的维护保养断路器的维护检修工程见下表表8其次节高压隔离开关和接地开关的维护保养GIS用高压隔离开关和接地开关的导电元件封装在金属壳体内,因此受外界环境的干扰很小,其维护保养可分为日常维护和定期维护。

日常维护主要是在日常的巡察中对隔离开关和接地开关外部的元件进展检查,主要检查隔离开关和接地开关的气室压力、法兰连接处、接地线连接处、本体的分/合闸位置、机构与本体的连杆、三相之间的连杆等部位。

定期检修依据产品的小修和大修周期要求进展,主要进展以下方面的检查。

GIS外壳的维护主要是定期检查气室压力、对单元进展检漏,查看壳体涂层状态,清洗法兰连接处、壳体外表污垢,对连接处进展处理等作业。

伸缩节要定期观看其运行的状态,波浪变样子况、检查气室压力,整体包扎检漏等作业。

第四节套管和电缆终端的维护保养套管和电缆终端的维护主要进展外部污秽的清理,接线端子处连接的检查和清理保护、瓷套外观的检查、电缆终端封装法兰的外观检查和封装处的清理。

第五节密度继电器的维护保养密度继电器主要检查日常显示是否正确,定期对密度计进展校验,检查传输接口是否完好。

第六节接线端子的维护保养第七节支架及接地系统的维护保养支架和接地系统主要检查其外观状态,支架和接地线是否变形,支架保护层是否破坏,支架和接地线的紧固螺钉是否松动等。

第八节电流和电压互感器的维护保养电压互感器日常维护进展以下方面的检查:电压互感器内部声音是否正常、二次回路的电缆及导线有无损伤、电压互感器的二次侧和外壳接地是否良好、端子箱是否清洁、有无受潮、二次回路的电缆及导线有无腐蚀和操作现象。

电流互感器日常维护进展以下方面的检查:二次回路的电缆及导线有无损伤、端子箱是否清洁、有无受潮、二次侧和外壳接地是否良好、二次回路的电缆及导线有无腐蚀和操作现象。

第九节避雷器的维护保养避雷器进展巡察检查,雷电活动后,应增加特别巡察。

巡察检查工程:接地引线有无烧伤痕迹、外壳外表有无严峻污秽、动作记录器指示数有无变化,推断避雷器是否动作并做好记录。

GIS电器的安装程序和工艺

GIS电器的安装程序和工艺

GIS电器的安装程序和工艺在进行GIS电器的安装过程中,需要按照一定的程序和工艺进行操作。

下面将详细介绍GIS电器安装的步骤和具体要求。

一、准备工作在开始安装GIS电器之前,需要进行一些准备工作。

首先,要进行现场勘测,确认GIS电器的安装位置和所需材料;其次,要制定详细的施工方案,明确安装顺序和工艺流程;另外,需要准备好所需工具和设备。

二、GIS电器安装步骤1. 安装GIS电器支架和基础首先,根据设计要求,确定GIS电器支架的位置和尺寸。

然后,进行基础的施工,包括挖掘基坑、浇筑混凝土等。

基础完成后,安装GIS电器支架,固定好并进行调整,确保支架水平、垂直。

2. 安装GIS电器本体将GIS电器本体安装在支架上,并根据设计要求进行固定,确保其稳定性和安全性。

在安装过程中,要注意电器本体与支架的接触面应光滑,避免出现倾斜或摩擦。

3. 进行电器的连接和布线按照电气布线图,对GIS电器进行电线的连接和布线工作。

首先,将电线穿过电缆槽或走线槽,并固定好;其次,进行电器之间的接线,确保接触良好且接线牢固。

在布线过程中,要注意电线的长度和弯曲度,避免过长或过弯导致电线损坏或线路阻抗增加。

4. 进行GIS电器的测试与调试完成电器的连接与布线后,需要对GIS电器进行测试与调试。

首先,进行常规试验,包括开关操作、信号灯亮度、接地检测等。

然后,进行功能性试验,测试GIS电器在各种工况下的正常运行情况。

最后,根据试验结果,进行调试和修正,确保GIS电器的正常工作。

五、GIS电器的运行与维护GIS电器安装完成后,需要进行运行和维护工作,确保其长期稳定运行。

运行期间,要进行定期巡视和检查,确保电器没有松动、磨损等情况。

同时,定期进行维护,包括清洁GIS电器、更换损坏部件、升级软件等。

通过以上步骤和工艺,可以实现GIS电器的顺利安装和正常运行。

在整个安装过程中,要严格按照相关要求进行操作,确保安全和质量。

最后,提醒在安装GIS电器时注意人身安全,遵守相关规定,确保安全施工。

GIS安装专项施工方案

GIS安装专项施工方案

GIS安装专项施工方案GIS(地理信息系统)是一种用来进行空间分析和地理数据管理的技术。

在现代的城市规划和土地管理中,GIS扮演着至关重要的角色。

在进行GIS安装时,需要按照一定的专项施工方案来进行,以确保系统的准确性和稳定性。

下面是一份GIS安装专项施工方案,供参考:一、前期准备1.确定安装GIS的位置:要确定GIS的安装位置,首先要考虑系统的规模和要求,选择一个宽敞、通风良好、安全可靠的机房作为GIS的安装位置。

2.准备所需设备:根据GIS系统的规模和要求,准备好所需的服务器、工作站、网络设备、软件等设备。

3.制定安装计划:根据实际情况和项目要求,制定详细的安装计划,包括安装步骤、安装时间、人员配备等。

二、安装步骤1.安装服务器和网络设备:首先要安装服务器和网络设备,保证网络的畅通和稳定性。

2.安装GIS软件:根据安装计划,按照软件提供的安装指南,依次安装GIS软件和相关插件。

3.配置数据库:GIS系统通常需要使用数据库来存储地理数据,配置数据库可以提高系统的运行效率和稳定性。

4.建立地理数据:根据实际需求,导入或采集地理数据,建立GIS数据库。

5.配置地图服务:根据项目要求,配置地图服务,提供在线地图浏览功能。

6.测试系统:安装完成后,进行系统测试,包括地理数据的查询、显示、分析等功能测试。

7.人员培训:安装完成后,对相关人员进行培训,使其能够熟练操作GIS系统。

8.验收与备案:完成系统测试后,进行验收,确保系统符合要求;并将相关安装文档进行备案。

三、系统维护1.定期更新:定期对GIS系统进行软件和地理数据的更新,确保系统的准确性和时效性。

2.定期维护:定期对GIS系统进行维护,检查系统运行情况,清理垃圾数据,保证系统的稳定性。

3.故障排除:在系统运行过程中,及时处理系统出现的故障,确保系统的正常运行。

4.安全备份:定期对GIS系统的数据进行安全备份,以防数据丢失或损坏。

通过以上的专项施工方案,可以有效地指导GIS系统的安装和维护工作,确保系统的正常运行和稳定性。

试论电厂中GIS组合开关设备的安装与维护要点

试论电厂中GIS组合开关设备的安装与维护要点

试论电厂中GIS组合开关设备的安装与维护要点随着电力系统节能降耗工作的进一步加深,在电厂中应用GIS组合开关设备就成为了一种趋势,并且由于这种设备具有体积小、可靠性高、便于维修以及扩展性强的特点,因此已经取得了非常优秀的使用效果。

但是,在GIS组合开关设备的应用过程中也爆发出了一系列的问题,例如由于其结构复杂、体积小,因此对于维护、维修工作提出了更高的要求,文章根据个人多年来电厂的实际工作经验,分别对其技术要点以及维护要点进行全面论述,希望能够促进我国GIS 组合开关设备技术水平提升的同时,提高其应用频率。

标签:GIS组合开关设备;应用;技术要点;维护前言现阶段,GIS组合开关设备虽然得到了广泛的应用,但是受限于开关设备的灭弧以及绝缘性能,仍旧没有得到全面的普及。

通常来说GIS组合设备使用六氟化硫来提高其灭弧以及绝缘功能,并通过将断路器、母线以及接地开关(或非接地开关)等高压设备紧凑的布置在全封闭金属筒内,以实现其综合电气性能的提升。

鉴于GIS组合开关设备的诸多优点,其已经得到了广泛的应用,因此在电气主接线设计过程中,GIS方案是否可靠、灵活直接决定了电厂是否能够高效、平稳运行。

因此说,我们必须在进行电厂电气主接线GIS方案设计过程中,根据电厂的实际情况,综合考虑经济、技术等多种因素确定最合理组合方案,提高电厂的综合效益。

1 变电站GIS设备安装技术要点现阶段绝大多数的电厂都采用室外布置的方法安装GIS组合开关设备,因此说我们必须保证安装过程中的清洁度以及地面平整度。

1.1 安装流程我们必须严格遵守国家以及行业的相关标准、规范进行GIS设备安装,唯有如此才能够有效保证设备的安装精度,通常来讲,GIS设备的安装流程为:在地面上画出轴线——GIS间隔就位——模块拼装——气室抽真空——气室充绝缘气体——设备二次电缆辐射——设备二次电缆接线。

1.2 安装过程中的清洁要求鉴于GIS组合开关设备体积小、内部构造复杂的特点,我们必须保证安装清洁度,以此保证功能设备的长期高效、平稳运行。

电厂中GIS组合开关设备的安装与维护

电厂中GIS组合开关设备的安装与维护

电厂中GIS组合开关设备的安装与维护摘要:电厂是国家重点能源企业,随着社会各界用电需求不断提升,人们对供电质量与供电效应的关注与重视也与日俱增,电厂作为影响电力系统运行状态的主要因素,更需要通过确保电厂设备持续平稳运行,来促进电力系统运行的稳定性与可靠性,由于电厂设备平稳运行,首先要要以高水平的设备安装与维护为依托,基于此,本文以GIS组合开关设备为例,详细探讨电厂GIS设备安装流程与安装要点,并合理总结GIS设备日常维护策略,以期给予相关工作人员一些提示。

关键词:电厂;GIS组合开关设备;安装维护引言电力是一种具有一定安全风险的社会生产生活常用能源,一旦出现触电或是电力安全事故,极易导致火灾、人员伤亡等严重后果。

GIS组合开关因为具备安装快、易维护和安全稳定性强等优势而备受电厂青睐,成为电厂普遍应用的电力设备,但是在具体的GIS组合开关设备安装施工作业中,如果设备封闭性或是洁净度达不到实际要求标准,就会对设备运行的可靠性与安全性造成负面影响,因此GIS设备安装操作人员应充分掌握设备安装要求与安装要点,并严格落实规范性安装作业。

1电厂GIS设备安装六氟化硫封闭式组合设备简称GIS组合开关设备,该种封闭开关设备是通过气压对机械进行有效控制的,按照需求不同可以把GIS系统划分成若干个单位,其中有母线、互感器、电路器以及负压开关等,其能够根据电厂安装模式和使用方式进行合理组合。

1.1GIS安装前的准备工作为了能够更加顺利地开展GIS安装工作,安装之前一定要做好准备。

首先,GIS设备正式开始安装之前,设备厂家必须得预先派技术人员为安装人员提供操作指导。

这样一来安装人员可以很好地掌握GIS设备安装前的具体流程和措施。

此外,为了防止出现任何意外,需要给安装场地配备好记录仪,在安装的时候工作人员能够根据安装具体的步骤对出现的问题进行科学分析。

其次,厂家指派的技术人员要将GIS设备安装要点和危险向现场工作人员进行宣传,使每一个参与到安装的人员都能够强化责任意识,防止由于个人操作失误导致出现设备故障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ZF39-126型气体绝缘金属封闭开关设备安装及维护说明一、ZF39-126型GIS 的主要特点ZF39-126型全封闭组合电器是泰山高压开关在总结了国外GIS的设计和运行经验,结合最新的自能式灭弧原理,根据广大用户的要求和GIS的发展方向,研制出的新一代封闭式组合电该产品是在高压电器研究所完成GIS全部型式试验的组合电器。

所有元件的实验参数全部按照国际电工委员会IEC标准、GB国家标准、DL电力部标准中的高档完成全套型式试验,并顺利通过两部鉴定。

它在秉承第一代分箱式和共箱式GIS的优点的同时,与国其他产品相比有以下优点:1、断路器采用自能式灭弧原理,性能十分可靠,电寿命长,满容量开断短路电流达20次以上;自能式灭弧方式比传统的压气式灭弧方式所需的操作功要小,从而降低灭弧室中各种元器件因撞击所造成的损伤,断路器的机械寿命大大提高,高达6000次以上(国其他产品一般在3000次左右)。

2、断路器配用的CT26型全弹簧操作机构是目前国运行时间最长的弹簧机构,它消除了液压及气动机构漏油、漏气、操作噪音大、受温度影响等缺陷,可靠性高,维护工作量小。

CT26型弹簧操作机构是我们公司研制开发的新型高压断路器专用机构,主要用于我们公司的ZF39-126型组合电器中,该机构主要具有以下特点和优点:整体结构简单,零部件数量少,传动效率高。

机构架采用航空发动机铸造工艺整体铸造,质量轻,刚性好。

在进口数控加工中心上一次装夹实现五面加工,同它配合的棘轮、凸轮、挚子、拐臂等重要异形零件均采用线切割等数控机床加工,具有极高的尺寸精度和位置度精度。

因此装配过程中几乎不需要进行任何调整,消除了人工误差,保证了整机质量;同时大大减少了运行维护工作量。

该弹簧机构配装在断路器中可满足机械寿命6000次,机械稳定性试验10000次,处于国领先水平。

3、占地小该品的最小隔宽度为1m,体积为同类产品的2/3。

4、重量轻,损耗少由于壳体采用优质防锈铝材,产品重量轻,间隔重量一般不大于为5吨,极易于土建施工;由于采用无磁防锈铝材,防腐能力非常强,通流能力大,没有涡流损失。

5、壳体强度高该产品的壳体采用优质铝管材料,通过自动亚弧焊焊接,与板材卷制壳体相比,在减少焊接的同时,也减少了焊缝应力的不利影响,壳体加工完毕后进行喷丸处理,进一步改善了壳体的机械性能,壳体承受压力可达设计压力的 2.5倍以上,完全符合国家压力容器设计标准。

6、气密性好6.1该产品密封结构采用“ O'行密封圈和密封槽设计,密封圈的压缩量经过多年试验研究确定,既能保证密封性,又不至于因压缩量过大而降低使用寿命。

6.2对于密封面和密封槽的加工,严格控制其表面光洁度和尺寸精度,所有密封处均达到H级质量特性等级。

6.3密封圈采用耐受SF6气体的三元乙丙胶,胶料为日本进口材料,工艺稳定,质量十分可靠。

6.4广泛采用管型材代替板材卷制壳体,减少焊缝数量,所有壳体均经X射线探伤、气压、水压检漏试验和SF6气体密圭寸试验。

6.5提高检验标准,我们公司的组合电器均严格规定其漏气率控制在0.5%以下,大大低于国家标准规定的不大于1%的要求。

7、该产品大多数间隔都可以整体运输,对接安装快捷,常规站一般不超过15天(安装、试验、调试);一旦出现故障可以针对性单相检修;由于重量轻所以安装检修都比较容易。

8、无线电干扰水平低(试验测量小于10卩V),远小于国标所规定的不大于500卩V的要求,适用于市区及居民区附近的安装。

9、该产品的二次控制部分可以为普通型和智能型。

其中智能型采用PLC模拟控制屏等智能化元件,可实现对GIS部的温度、气体密度等状况的监控,同时可以实现远控近控操作,人机界面友好。

预留通讯接口,从而实现电站的智能化和无人化控制我们公司生产的组合电器以其技术先进、质量可靠、占地小、重量轻、安装快捷等特点。

深受各行业的欢迎,除广泛应用于各地电力市场外,还应用于钢铁、石化、水泥、煤炭、水利水电、核工业。

二、GIS安装前的必要准备安装现场以外的道路应平坦,能通行10吨以上的车辆并有足够空间便于GIS本体及附件包装的吊卸及临时存放。

GIS安装室的门、窗、墙、地面及其他部装修应完工,能达到GIS室干净、干燥、通风良好、无灰尘、无积水的要求。

GIS安装室的水、电源、照明、通风装置等应安装就位并且工况良好。

GIS安装室的预埋件的位置和承重,接地线的位置,电缆沟的走向,进出线窗口的设置高度及大小,吊车的吨位及吊高,吊装平台的载重,电缆留洞的尺寸及位置等要求符合图纸。

必要辅助设备要到位:a.足够的运输与起吊设备,供设备就位用;b.钳工工作台一个,供装配用;c.电焊机一台,用于焊接底架与预埋基础;d.吸尘器一台,供清理产品部;e.SF6气体回收装置或真空泵,用于SF6气室处理;f.SF6气体检漏仪,SF6气体检漏用;g.微量水分测量仪,测量产品气体水分含量;h.回路电阻测量仪,测量产品主回路电阻;i.机械试验控制台,供产品调试用;j.高压试验设备一套,供绝缘试验用;k.现场安装必备的直流、交流电源;l.必要的高空作业工具及安全措施;m.通用工具一套。

上述设备应处于良好的待用状态,必要时可以通电试机。

用户如无法全部提供上述工具设备,请提前通知我公司,以便双方协商解决。

三、GIS的安装程序现场安装质量是保证GIS安全可靠运行的一道重要的工序。

GIS现场安装同常规敞开电器相比,工序复杂,工作量大,技术要求高,安装质量的好坏直接影响设备的安全正常运行;我公司将安排富有经验的现场安装人员协助用户共同完成GIS的现场安装任务。

设备安装过程中需要注意的事项:1在将GIS吊入厂房安装前应清除GIS在运输储存过程中累积的灰尘或水迹。

2、现场安装一般要求2.1 GIS 现场作业时周围环境湿度* 80%户外安装时风速小于5级,当天无降水;2.2所有人员进入工地应按要求戴安全帽(控制柜布线时允许不戴安全帽),高空作业时应系安全带;安装工作过程中,尤其是在壳体对接进行密圭寸处理时,工作人员应穿戴干净的工作服和手套,GIS 厂房禁止吸烟,尽量减少人员走动,闲杂人员禁止入。

2.3应根据每天的工作计划准备零件、工具、辅件和耗材,以免发生误装、漏装及物品丢失等情况;2.4每天工作前应提前30分钟打扫现场卫生,地面轻微洒水降尘,待地面干燥后施工;2.5每个工作点完工后应及时清理周围的无毛纸、电缆头等杂物,清点零部件,每天完工后清理现场秩序,保持文明生产;2.6在进行密封面对接时,应保证周围空气湿度不大于80% 户外安装时风速不大于5级,为避免潮气入侵,每个密封面对接应在1小时完成;如遇天气突变,应将未装配的部分及时密封;2.7设备运入厂房后,开口处进行适当的封堵,以避免有风时外界灰尘进入GIS室;2.8在安装工作开始前,协作双方要确认辅助设备准备情况,进行必要的技术交底;2.9为保证气体密封所需要的紧固力,同时又避免过大的紧固力损坏绝缘子和紧固件,GIS罐体法兰与绝缘子的连接,应用力矩扳手紧固螺栓,紧固螺栓力矩如下表:3、设备安装与调试我公司的GIS设备除了进出线套管、电压互感器和部分分支母线外,是整间隔运输的,间隔和就地控制柜的电缆在厂全部连接,这样大大减少了现场安装工作量。

现场安装主要是主母线连接、分支母线和瓷套安装、电压互感器就位,以及上述现场安装气室的抽真空、充气工作,二次部分仅需要进行间隔间连锁、电源电缆敷设、电压互感器接线和密度控制器的接线(密度控制器是单独包装运输的)。

3.1 确定安装顺序首先确认安装基准,即最先就位的间隔。

安装基准一般选择中间的一个间隔,也可选择从设备的一端开始安装。

根据设备地基图在设备预埋地基上划出基准间隔的中心线,并依次划出其他间隔的中心线。

3.2设备进入厂房根据设备图纸,结合各间隔标识,按照由至外的顺序,依次将各间隔吊入GIS厂房。

3.3 间隔对接首先将基准间隔按照预先划线位置就位,间隔底架两侧点焊3-5点;将母线筒盖板打开,测量本间隔回路电阻值,同出厂值比较,误差在20%^为合格。

合格后将母线筒和密封槽、面用无毛纸蘸工业无水酒精或纯丙酮擦拭干净,母线筒用吸尘器清理干净,密封圈擦拭干净待用。

将预留对接的下一间隔的母线筒盖板打开,处理方法同基准间隔。

根据图纸标识,挑选适合的导电杆,清除包装,擦拭干净,插入一侧母线筒的梅花触头中。

密封圈上下侧表面抹一层真空硅脂,密封槽外壁间隔300-500mm 抹数点真空硅脂防止密封圈脱落,将密封圈放入密封槽,密封槽以外涂抹一薄层D05密封胶,开始对接。

母线筒对接时,如厂房有行车,应用行车平稳吊起间隔的四个吊点,使间隔稍离地,安装人员使间隔平稳、平衡移向基准间隔,目视观察两母线筒对正,当母线筒靠近时,由一名安装人员通过母线筒和另一端托起两相导电杆对正梅花触头,一名安装人员用干净的绳子吊起另一相导电杆对正梅花触头,缓慢对接。

此时应保持两母线筒法兰面平行,当两法兰面距离3-5mm左右时,将行车吊绳松开,利用连接螺栓的紧固力将两法兰面压紧。

两母线筒法兰如果没有对齐,在螺栓紧固前可以通过调节母线筒下面的四个支撑的高度使之对齐,然后紧固。

如果厂房无行车,可以用手动葫芦和撬棍进行对接。

两母线筒对接后,侧两母线筒回路电阻,组织要求不大于80 yQ / m按照上述程序依次进行其他间隔的对接。

注意:密封壳体可能充有0.05MPa的气体,打盖前应确认壳体务压力。

3.4分支母线和瓷套安装分支母线安装时壳体部和密封槽、面的处理及安装要点同主母线筒。

对接后调节母线下支撑使分支母线水平。

安装瓷套前,首先将瓷套和密封面擦拭干净,导电杆和出线端子擦拭干净,用螺栓连接,放入密封圈,然后和瓷套装配;用尼龙绳吊起,注意瓷套倾斜角度和实际装配角度相符,起吊前出线端子板处于水平位置。

与瓷套连接的母线法兰、过度法兰擦拭干净,装好密封圈,过渡法兰两侧涂抹D05密封胶,汽车吊吊起瓷套顺着倾斜缓缓下降,首先使用导电杆对正梅花触头,用力向下压瓷套使导电杆插入触头中,瓷套接近过渡法兰面,用安装螺栓紧固。

3.5电压互感器安装电压互感器对运输方面有要求,因此运输时一般是拆下来单独运输或旋转90度后同间隔一起运输,现场要重新安装。

安装时,将PT的园盘绝缘子擦拭干净,按照顺序依次安装触头座、梅花触头、屏蔽罩,屏蔽罩的沉头螺丝涂少许厌氧胶,槽放入密封圈,分支母线的对接法兰擦拭干净,然后对接。

3.6 SF6 气体处理SF6气体处理的主要容是更换吸附剂、抽真空、充气。

GIS 中断路器、电压互感器、避雷器、角型隔离开关等气室在厂已处理水分,在运输中充以0.03-0.05MPa的SF6气体,现场只需要直接补气至额定压力;现场对接的母线筒、出线瓷套等气室需要进行SF6气体处理。

吸附剂是用来吸附SF6气体中的水分和断路器开断短路电流后电弧分解物的。

相关文档
