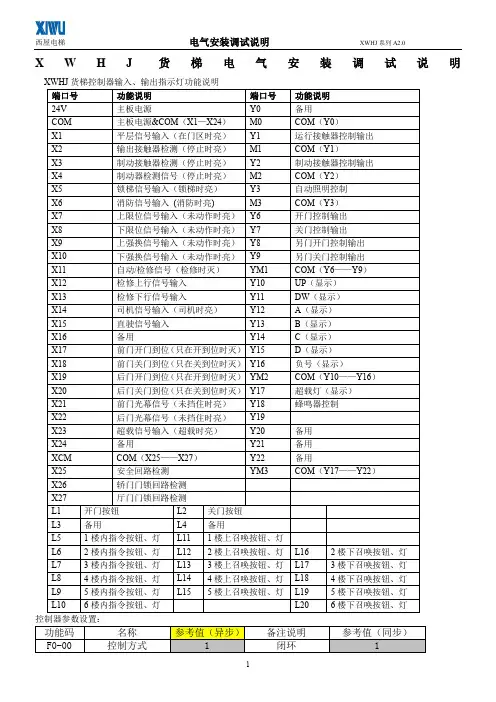

西屋XWHJ货梯控制系统(默纳克1000一体机)调试指导说明

XWHJ货梯电气安装调试说明

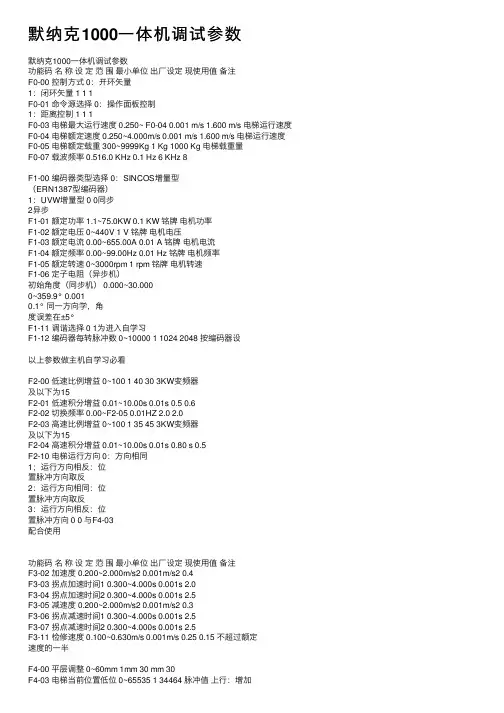

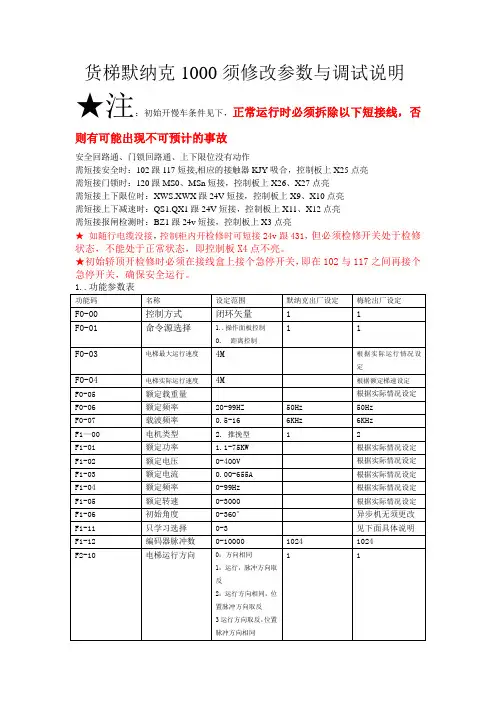

电机自学习：
为保证控制性能，电梯运行前，需要得到准确的电机参数，异步电机参数可通过静态自学习获得。

异步电机参数自学习步骤：
1：首先F0-01设定为0：控制方式选择操作面板控制，
2：根据电机铭牌准确设定F1-01,F1-02,F1-03,F1-04,F1-05,
3：F1-11选择1（静态），然后按操作面板上‘RUN’键，电机自动运行，控制器自动算出电机的下列参数F1-06(定子电阻)，F1-07(转子电阻)，F1-08(漏感抗)3个参数，并自动计算电机的F1-09(互感抗)，F1-10(空载激磁电流)，结束对电机的自学习。

4：将F0-01重新改为1（距离控制）
注：以上步骤出厂时已完成，现场无需调整。

机房检修运行：
1：电动机轴端编码器安装紧固，接线正确，
2：主回路，检修回路按图纸正确连接，
3：控制器参数设置正确（出厂时已设置好），
4：确认安全和门锁已接通（KMSF，KMMJ, KMMT继电器已吸合，主控板输入X25,X26,X27点亮）5：将控制柜检修运行开关（SAKJ）拨到检修位置，将轿顶检修开关（SATJ）拨到正常位置。

（轿顶检修未安装时需将24+和JX短接）
6：确认主板输入点X11灭，上下限位已安装X7，X8点亮，接触器检测X2,X3点亮。

7：点动检修盒上的下行按钮，观察主控板输入点X13点亮，持续按住下行按钮，确认电梯向下运行。

8：点动检修盒上的上行按钮，观察主控板输入点X12点亮，持续按住上行按钮，确认电梯向上运行。

9：若运行时电机速度不正常或控制器报故障，一般为电机U,V,W相线接反或编码器A,B相接反，正确接线即可排除。

轿顶检修运行：
1：随行电缆安装完成，轿顶接线箱按图纸接线完成。

2：将轿顶检修开关（SATJ）拨到检修位置，机房控制柜的检修开关（SAKJ）拨到正常位置。

3：同时按住检修盒上的下行按钮和公共按钮，确认电梯向下运行。

4：同时按住检修盒上的上行按钮和公共按钮，确认电梯向上运行。

5：谨慎地让电梯以检修状态在井道内运行，确保井道内无突出障碍物阻挡电梯的运行。

6：井道各开关，定位系统安装接线，机械部件安装调整。

7：在轿顶检查确认轿顶急停开关（SAJT），安全钳开关（SLAQ），上下限位（SLUX，SLDX）和上下极限开关（SLUJ，SLDJ）的功能是否有效。

井道各开关的调整
根据下表调整各开关距离。

数值前面的正负号表示：以电梯在上，下终端楼层平层位置为基准，在导轨处作一记号表示00mm
对于顶楼，正号表示在此记号之上，负号表示在此记号之下。

对于底楼，正号表示在此记号之下，负号表示在此记号之上。

注:上表所指距离是指开关的触点打开时的距离,而不是开关滚轮压住撞弓时的距离。

上表内参数为参考值，现场应根据实际情况安装。

调整轿顶磁开关和井道隔磁板
1：往轿厢内放入平衡负载（大约45%的额定负载）
2：调整平层开关的位置
3：把电梯开到每一层的平层位置。

4：调整每一层的隔磁板，使其垂直并与磁开关动作点中心线一致(即开关动作点刚好在隔磁板中间)。

此操作将影响电梯的平层精度。

安全，门锁回路检查
确认安全，门锁回路的每一个安全开关均有效，在检修运行条件下确保打开每一个安全，门锁开关时均能使电梯停止。

电梯快车调试
快车运行需满足以下条件：
1.主机自学习已成功进行。

2.安全回路正常。

3.门锁接通，轿门门刀和厅门门球安装位置正确。

4.控制器无故障，基本参数已正确输入。

5.上下强迫减速开关没有同时动作且位置基本正确。

6.上下慢车限位开关没有动作且安装位置正确。

7.未检测到运行接触器、抱闸接触器粘连，抱闸微动开关正常。

8.井道内门区信号感应器反馈正常。

9.轿门门机工作正常，到位信号动作正确（开到位信号X17,X19只有在门开到位时灭，其余状态均
为亮；关到位信号X18,X20只有在门关到位时灭，其余状态均为亮）若为西屋VVVF门机，需将门机控制器参数P1改为05，P2改为06。

井道自学习
将电梯拨到检修档，手动下行将电梯开至底层平层位置，下强迫减速开关动作、门区信号动作（X10熄灭，X1亮）。

操作器进入F1-11参数，设为3确认后电梯即自动以检修速度上行，到顶层门区后停止，自学习完成。

两层站电梯自学习，需要将电梯运行到1层平层位置以下。

井道自学习也可以由主控制板上小按钮（数码显示器下面）实现：检修状态下长按该按钮，当满足自学习条件时，电梯开始自学习。

快车试运行:
在确定井道自学习准确无误后,可进行快车试运行。

（运行前应先确认门机能正常工作，开关门到位开关动作正确。

）
1：将电梯置于自动状态。

2：通过控制柜短接选层按钮，可以选定电梯运行楼层，可分别进行单层，双层，多层及全程的试运行。

3：确认电梯在上述区间运行时均能正常起动，加速，减速至零速后平层停车。

4：若运行异常，请认真核查主控板参数设置是否有误。

平层位置的调整
1：进行电气调整平层前，应确保机械上门区插板都已调节完毕，
2：轿厢半载
3：向下逐层运行，记录每层平层误差，取平均值
4：向上逐层运行，记录每层平层误差，取平均值
5：根据误差值，如发现都过冲，则减小F4-00参数的值，反之，则增大该值
电梯舒适感调整
如果电梯运行的舒适感不理想，首先应检查机械情况：如导靴间隙，钢丝绳的松紧度等。

机械部分没有问题后，可对控制部分进行调整。

调整主控板F3菜单的加减速曲线，具体按电梯实际情况调整。

平衡负载检查
1：把平衡负载（45%额定负载）放入轿厢
2：用电流钳形表钳住控制柜输出动力线，测量电梯上行和下行的电流值，并记下轿厢和对重在中间楼层相遇时的电流值
3：所记录的上下行的电流值应相等（相差不超过0.5A），否则往电梯的对重架增减对重块，直至电梯处于超平衡状态
4：固定对重架内的对重块
整梯功能测试
测试电梯各项功能，使其正常有效。

附：系统故障说明。
