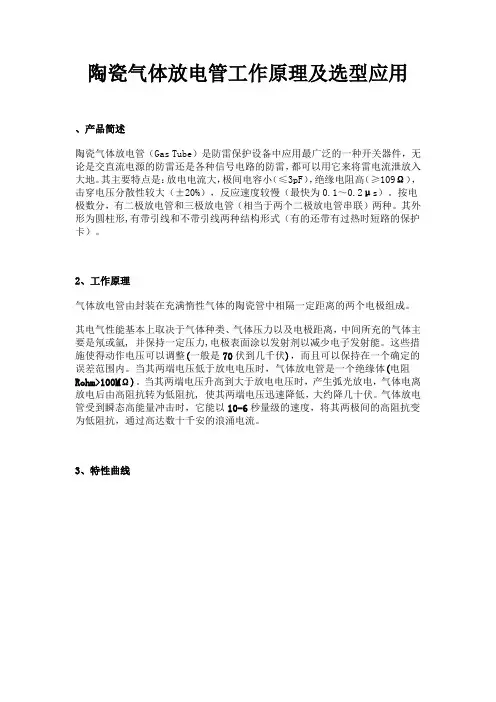

陶瓷气体放电管工作原理及选型应用、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。

按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。

2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。

当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。

这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V 等几种，我们有最高3000V、最低70V的。

其误差范围：一般为±20%，也有的为±15%。

②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

GDT陶瓷气体放电管

GDTGDTGas Discharge TubesGas Discharge Tubes陶瓷气体放电管陶瓷气体放电管1.结构内部为空腔，里面有一种或几种惰性气体，采用陶瓷封装，利用惰性气体浓度不同，制成不同电压参数。

2.原理并联在电路中，当电路正常工作时，陶瓷放电管呈高阻态，当有过电压时，将内部的惰性气体击穿，从而将大部分能量泄放。

浪涌过后，陶瓷放电管恢复正常，从而起到保护电路的作用。

3.特点开关型过压保护器件反应速度100ns；最大通流量为100KA（8/20µs）；使用寿命长；电压规格为70-6000V；电压偏差±20%；绝缘性能好，内阻1G-10G欧；缺点，残压高；电容小于3pF耐腐蚀，耐高低温能力强，使用寿命长。

4.技术参数DC Spark-over V oltage（直流火花放电电压（标称直流击穿电压））：施加缓慢升高的直流电压（一般为100V/S）时，GDT火花放电时刻的电压。

Maximum Impulse Spark-over V oltage（脉冲击穿电压（脉冲火花放电电压））：施加规定上升率和极性的冲击电压（一般为1000V/µs），在放电电流流过GDT之前，其两端子之间电压的最大值。

Nominal Impulse Discharge Current（标称脉冲放电电流）：给定波形（8/20µs）的冲击电流峰值。

AC Discharge Current(交流放电电流)：放电管能承受50HZ市电耐工频交流电流能力。

Impulse Life（脉冲寿命）：在一定的电压波形和峰值下，能承受冲击的次数。

Minimum Insulation Resistance（最小绝缘电阻）：放电管两端时间一定的电压而测试出来的绝缘阻值。

Maximum Capacitance（寄生电容）：放电管两端的寄生电容值。

5.电气符号三级两级6.分类按照通流量（8/20µs）分：G H K L M N P W X Y Z2K 2.5K 3K 5K 10K 15K 20K 50K 60K 80K 100K7.命名方式2RM075L-82R：表示两级（3R表示三级）；M：表示通流量为10KA075：表示标称直流击穿电压为75V；L：表示直插（M表示贴片）；-8：表示惯纵直径。

放电管原理及选型使

放电管的原理及选型使１、产品简述陶瓷气体放电管（ＧaｓTuｂｅ）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷,都可以用它来将雷电流泄放入大地。

其主要特点是:放电电流大,极间电容小（≤3pF）,绝缘电阻高（≥１09Ω）,击穿电压分散性较大（±２0%），反应速度较慢(最快为０.1～0．2μs）。

按电极数分，有二极放电管和三极放电管(相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡)。

2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩,并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整（一般是7０伏到几千伏),而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时,气体放电管是一个绝缘体(电阻Roｈm＞1０0ＭΩ）。

当其两端电压升高到大于放电电压时，产生弧光放电,气体电离放电后由高阻抗转为低阻抗,使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时,它能以１0－６秒量级的速度,将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压,Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加1０0V/s的直流电压时的击穿电压值。

这是放电管的标称电压,常用的有90V、15０V、230Ｖ、３50Ｖ、４70V、6０0V、８０0Ｖ等几种，我们有最高３0０0V、最低70Ｖ的。

其误差范围：一般为±2０%,也有的为±1５%。

②脉冲(冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢,脉冲击穿电压要比直流击穿电压高得多。

陶瓷气体放电管对低上升速率和高上升速率电压的响应如下图所示。

放电管工作原理

放电管工作原理
放电管是一种嵌入灯管内部的装置，其工作原理是通过产生电弧放电来激发灯管中的气体，从而使灯管发出光线。

放电管的主要组成部分有两根电极，一根是正极（阳极），另一根是负极（阴极）。

在正常情况下，放电管内部的气体处于低压状态，无法发出光线。

当正负极的电压差达到一定值时，阴极上的电子开始被加速，从而获得足够的能量。

当电子撞击气体分子时，会将气体分子的电子从基态激发到高能级，同时自身也会损失能量，形成正离子。

这些激发态的气体分子在经过短暂的激发态存在时间后，会返回基态，释放出能量。

这些能量以光的形式散发出来，形成可见光。

在放电过程中，放电管内部的气体会发生电离和电子轰击过程，导致电流的流动。

电流的流动使得放电管内部的气体产生高温和高压，从而形成电弧放电。

电弧放电所产生的高温和高压使得放电管内部的气体发生化学反应和激发过程，产生光线。

放电管的光谱特性与放电管内部气体的种类密切相关。

不同种类的气体会发出不同波长的光线，从紫外线到红外线都有可能。

因此，通过选择不同种类的气体，可以产生不同颜色的光线。

总结起来，放电管的工作原理是通过电弧放电激发气体分子，使其产生光线。

该光线的颜色和强度取决于放电管内部气体的种类和工作条件。

放电管工作原理

放电管工作原理
放电管，又称气体放电管，是一种利用气体放电现象来实现电气控制的器件。

它是一种电气元件，通常用于电子设备中的开关、放电、稳压等电路中。

放电管的工作原理主要是利用气体放电的特性，通过控制电压和电流来实现其工作状态的变化。

下面将从放电管的结构、工作原理和应用领域等方面进行详细介绍。

放电管的结构一般由两个电极和一个充满特定气体的玻璃管组成。

其中，两个电极分别为阴极和阳极，它们之间充满了一定压强的气体，如氖气、氩气等。

当施加一定电压时，气体放电现象就会发生，导致放电管的工作状态发生改变。

放电管的工作原理是基于气体放电现象。

当施加的电压小于放电管的触发电压时，放电管处于高阻态，不导电。

而当电压达到或超过触发电压时，气体放电现象就会发生，导致放电管的阻抗急剧下降，从而形成导通状态。

这样，通过控制电压的大小，可以实现放电管的开关控制。

放电管主要应用于电子设备的开关、稳压和保护电路中。

在开关电路中，放电管可以作为电压控制开关，实现电路的开闭。

在稳压电路中，放电管可以通过气体放电现象来实现稳定的电压输出。

在保护电路中，放电管可以用于过压保护，当电压超过设定值时，放电管将导通，将过压电流引向地，起到保护作用。

总的来说，放电管是一种利用气体放电现象来实现电气控制的器件。

它的工作原理是基于气体放电现象，通过控制电压和电流来实现其工作状态的变化。

放电管在电子设备中有着广泛的应用，可以实现开关、稳压和保护等功能。

希望通过本文的介绍，能够让大家对放电管的工作原理有一个更加清晰的认识。

放电管介绍及选型(详解)

放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和瓷气体放电管，玻璃气体放电管和瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

气体放电管气体放电管：气体放电管由封装在小玻璃管或瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

气体放电管原理选型及应用

气体放电管原理选型及应用原理:气体放电管采用陶瓷密闭封装，内部由两个或数个带间隙的金属电极，充以惰性气体（氩气或氖气）构成，基本外形如图1所示。

当加到两电极端的电压达到使气体放电管内的气体击穿时，气体放电管便开始放电，并由高阻变成低阻，使电极两端的电压不超过击穿电压。

气体放电管的主要参数1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在μs数量极。

2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8×20μs电流波形下，所能承受及散发的电流。

3）电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。

气体放电管电容量很小，一般为≤1pF。

4）直流击穿电压当外施电压以500V/s的速率上升，放电管产生火花时的电压为击穿电压。

气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。

5）温度范围其工作温度范围一般在－55℃～＋125℃之间。

6）绝缘电阻是指在外施50或100V直流电压时测量的气体放电管电阻,一般>1010Ω。

气体放电管的应用示例1）电话机/传真机等各类通讯设备防雷应用如图3所示。

特点为低电流量，高持续电源，无漏电流，高可靠性。

图3 通讯设备防雷应用2）气体放电管和压敏电阻组合构成的抑制电路图4是气体放电管和压敏电阻组合构成的浪涌抑制电路。

由于压敏电阻有一致命缺点：具有不稳定的漏电流，性能较差的压敏电阻使用一段时间后，因漏电流变大可能会发热自爆。

为解决这一问题在压敏电阻之间串入气体放电管。

但这又带来了缺点就是反应时间为各器件的反应时间之和。

例如压敏电阻的反应时间为25ns，气体放电管的反应时间为100ns，则图4的R2,G,R3的反应时间为150ns，为改善反应时间加入R1压敏电阻,这样可使反应时间为25ns。

图4 气体放电管和压敏电阻配合应用3）气体放电管在综合浪涌保护系统中的应用自动控制系统所需的浪涌保护系统一般由二级或三级组成，利用各种浪涌抑制器件的特点，可以实现可靠保护。

放电管2

n电路板上和外界联系的回路都有可能加，如：工作电源输入回路，模拟量、信号量输入输出回路。

相当于把防雷器集成到板子上。

主要规格 / 特殊功能:产品简介：气体放电管是一由电压导通的开关型器件，使用中并联在被保护设备的线与线或线与地端之间(如下图所示)。

当外来浪涌电压未达其动作电压时，放电管呈高阻（绝缘电阻达1000MΩ以上）状态，而一旦浪涌电压达到其动作电压时，放电管内部放电间隙立即发生电击穿现象，此时放电管相当于一良导体，浪涌电压在50ns时间内即被迅速短路至接近零电压，浪涌电流被迅速导入地，从而对设备起到保护作用。

当浪涌电压消失时，放电管则立即熄灭并恢复为高阻状态，静待下一次的动作。

一、保护原理在正常情况下,放电管因其特有的高阻抗（≥1000MΩ）及低电容（≤10pF）特性,在它作为保护元件接入线路中时,对线路的正常工作几乎没有任何不利的影响.当有害的瞬时过电压窜入时,放电管首先被击穿放电,其阻抗迅速下降,几乎呈短路状态,此时,放电管将有害的电流通过地线泄给大地,同时将电压限制在放电管的弧光上（约20V左右）,消除了有害的瞬时过电压和过电流,从而保护了线路及元件.当过电压消失后,放电管又迅速恢复到高阻抗状态,线路继续正常工作.二、应用领域（一）、作为保护器件若您的线路,设备或元件不能耐受高于正常工作电压的瞬时过电压的冲击（如:雷电、感应电压、操作过电压等）,您都可以利用放电管对它们加以保护.下列是典型的应用:A、信号保护建议选用对应的微型管及中、小通流容量系列放电管.·电子线路中集成块、晶闸管、芯片等昂贵元件及线路板.·电信网络中的信号线、网线、电话卡、交换机、传真机、电话机、配线架、交接箱、基站、移动电话天线.·计算机系统的主机、modem、数据处理系统、长分支线、短分支线及各种终端设备等·视频系统、CATV设备、阴极射线管（CRT）·实验设备、测试设备·各种家用电器B、电源保护建议选用对应的中、高及超高流容量系列放电管.·各种设备的电源防雷（从几伏~数千伏）·电源插座、电源转换器、插线、空气开关、负荷开关等低压电器·铁路电力、电气系统·LC设备、电动机、潜水泵·传动设备浪涌电压防护（二）、作为开关器件专用作点火开关的气体放电管具有独特的快速通断特点,能提供几个微秒和非常陡峭的峰值极高的前沿电压及电流脉冲,它与点火变压相配合可产生电压为12kV的典型高压脉冲,工业利用此效应就制成了点火开关.开关放电管以其速度快、损耗低、寿命长、安全可靠,广泛应用下列领域作点火装置:·高亮度放电灯点火器(HID及辉光灯)·气体点火器(煤气灶、热水器、飞机发动机、航天飞船、飞艇、工业锅炉、船舶锅炉、火车内燃具机、各类汽车、摩托车)·脉冲光源(氙闪光灯)·起爆装置(EBW)·瞬变电源·能量转换器两者都是过压保护元件.压敏电阻的电容值较大,响应时间较慢,离散性大,当流过它的电流增大时,箝位电压也会增大.半导体放电管是可控硅结构的,响应时间快,电容值很小.主要用于电子通讯和数据通讯电路. 同时,放电管在过电压消失时不能自动截断电流;但压敏可以逐步恢复正常,即截断电流.放电管只能在流过它的电流小于自身的维持电流时才恢复高阻状态.我的理解:放电管超过临界电压后两端电压急剧下降,相当于短路;而压敏电阻相当于双向稳压管.对否?可以这样理解.放电管在导通下,它的通态压降VT最大为5V(IT=1A下测得).这样就由高阻状态变为低阻状态了,就起到了保护作用!放电管工作原理放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用。

半导体放电管TSS的工作原理及选型运用

半导体放电管TSS工作原理及选型运用1.TSS简介半导体过压保护器是根据可控硅原理采用离子注入技术生产的一种新型保护器件，具有精确导通、快速响应（响应时间ns级）、浪涌吸收能力较强、双向对称、可靠性高等特点。

由于其浪涌通流能力较同尺寸的TVS管强，可在无源电路中代替TVS管使用。

但它的导通特性接近于短路，不能直接用于有源电路中，在这样的电路中使用时必须加限流元件，使其续流小于最小维持电流。

半导体过压保护器有贴装式、直插式和轴向引线式三种封装形式。

2.TSS工作原理半导体放电管也称固态放电管是一种PNP元件，当外加电压低于断态电压时，器件处于断开状态；当电压超过它的断态峰值电压时，半导体放电管会将瞬态电压箝制到元件的转折电压内；电压继续增大时，半导体放电管由于负阻效应进入导通状态，这时近乎短路；当外加电压恢复正常，电流能很快下降并低于维持电流，元件自动复位并恢复到高阻抗状态。

3.TSS特性参数①断态电压VRM与漏电流IRM：断态电压VRM表示半导体过压保护器不导通的最高电压，在这个电压下只有很小的漏电流IRM。

②击穿电压VBR：通过规定的测试电流IR（一般为1mA）时的电压，这是表示半导体过压保护器开始导通的标志电压。

③转折电压VBO与转折电流IBO：当电压升高达到转折电压VBO（对应的电流为转折电流IBO）时，半导体过压保护器完全导通，呈现很小的阻抗，两端电压VT立即下降到一个很低的数值（一般为5V左右）。

④峰值脉冲电流IPP：半导体过压保护器能承受的最大脉冲电流。

⑤维持电流IH：半导体过压保护器继续保持导通状态的最小电流。

一旦流过它的电流小于维持电流IH，它就恢复到截止状态。

⑥静态电容C：半导体过压保护器在静态时的电容值。

4.TSS命名规则5.TSS封装及分类半导体过压保护器有贴装式、直插式和轴向引线式三种封装形式。

6.TSS产品特点优点：①击穿（导通）前相当于开路，电阻很大，没有漏电流或漏电流很小；②击穿（导通）后相当于短路，可通过很大的电流，压降很小；③具有双向对称特性。

半导体放电管TSS的概述以及选用方法

半导体放电管TSS的介绍以及应用领域概述：半导体放电管TSS是基于开关型晶闸管原理和结构的一种二端负阻器件，用于保护敏感易损的集成电路，使之免受瞬间雷电和过电压的冲击而造成的损坏。

高端的固体放电管产品采用了先进的离子注入技术和玻璃钝化工艺，产品具有准确导通、响应速度快、浪涌吸收能力强、可靠性高、稳定性强等特点。

应用领域：由于半导体放电管的开关特性和稳定性等产品优势，因此被广泛应用于交换机、电话机、传真机、配线架、XDSL、ADSL、G-PON、通讯接口、通讯发射设备等一切需要过电压保护的领域，以保护其后端的芯片免受瞬态过电压的冲击和破坏。

在当今世界微电子及通讯设备高速发展的今天，半导体放电管已经成为通讯和消费类电子行业过压保护的首选分立器件。

半导体放电管的正确选用方法：1、反向击穿电压VBR必须大于被保护电路的最大工作电压。

如在POTS应用中，最大振铃电压(150V)的峰值电压(150*1.41=212.2V)和直流偏压峰值(56.6V)之和为268.8V，所以应选择VBR大于268.8V的器件。

又如在ISDN应用中，最大DC电压(150V)和最大信号电压(3V)之和为153V，所以应选择VBR大于153V的器件。

2、转折电压VBO必须小于被保护电路所允许的最大瞬间峰值电压。

3、若要使半导体放电管通过大的浪涌电流后自复位，器件的维持电流IH必须大于系统所能能提供的电流值。

即：IH(系统电压/源阻抗)。

4、最大瞬间峰值电流IPP必须大于通讯设备标准的规定值。

如FCC Part68A类型的IPP应大于100A；Bellcore 1089的IPP应大于25A。

5、半导体放电管处于导通状态(导通)时，所损耗的功率P应小于其额定功率Pcm，Pcm=KVT*IPP，其中K由短路电流的波形决定。

对于指数波，方波，正弦波，三角波K值分别为1.00，1.4，2.2，2.8。

本文由深圳市瑞隆源电子有限公司提供，专业制造各种防雷器，避雷器，放电管，陶瓷气体放电管等。

放电管原理及选型使

放电管得原理及选型使１、产品简述陶瓷气体放电管（Gas Tuｂe)就是防雷保护设备中应用最广泛得一种开关器件,无论就是交直流电源得防雷还就是各种信号电路得防雷，都可以用它来将雷电流泄放入大地.其主要特点就是：放电电流大，极间电容小（≤3ｐＦ），绝缘电阻高（≥10９Ω),击穿电压分散性较大（±２０％），反应速度较慢（最快为0、１~0、2μs)。

按电极数分,有二极放电管与三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线与不带引线两种结构形式(有得还带有过热时短路得保护卡）。

2、工作原理气体放电管由封装在充满惰性气体得陶瓷管中相隔一定距离得两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充得气体主要就是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整（一般就是70伏到几千伏）,而且可以保持在一个确定得误差范围内。

当其两端电压低于放电电压时，气体放电管就是一个绝缘体（电阻Rohm〉10０ＭΩ).当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗，使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时,它能以10-6秒量级得速度，将其两极间得高阻抗变为低阻抗，通过高达数十千安得浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vｆ弧光电压,Vａ熄弧电压4、主要特性参数①直流击穿电压Vsdc:在放电管上施加100V/ｓ得直流电压时得击穿电压值。

这就是放电管得标称电压，常用得有9０Ｖ、15０V、230V、350V、47０V、600Ｖ、800V等几种,我们有最高３000Ｖ、最低70Ｖ得.其误差范围：一般为±２0％，也有得为±15%。

②脉冲(冲击)击穿电压Vsi:在放电管上施加1kV/μs得脉冲电压时得击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

君耀电子半导体放电管产品选型指南说明书

TSS 半导体放电管产品选型指南T hyristor S urge S uppressors Selection Guide版权及最终解释权归君耀电子（BrightKing）所有V2，2018目录1TSS工作原理 (3)2TSS特点 (3)3TSS典型应用电路 (4)4TSS参数说明 (4)4.1.V DRM，I DRM (4)4.2.I H (5)4.3.V T，I T (6)4.4.V S，I S (6)4.5.V PP，I PP (6)5TSS选型注意事项 (7)5.1.反向截止电压（V DRM） (7)5.2.TSS的续流问题 (7)5.3.封装形式 (7)6TSS命名规则 (7)7君耀电子（BrightKing）TSS产品线 (8)1 TSS 工作原理TSS （Thyristor Surge Suppressors ），浪涌抑制晶闸管，也称半导体放电管，是采用半导体工艺制成的PNPN 结四层结构器件，其伏安特性（如图1）类似于晶闸管，具有典型的开关特性。

TSS 一般并联在电路中应用，正常工作状态下TSS 处于截止状态，当电路中由于感应雷、操作过电压等出现异常过电压时，TSS 快速导通泄放由异常过电压导致的异常过电流，保护后端设备免遭异常过电压的损坏，异常过电压消失后，TSS 又恢复至截止状态。

图2是TSS 第一象限放大图，TSS 的开关特性包含四个区域：断态区、击穿区、负电阻区和通态区。

断态区：是电压—电流特性的高电阻、低电流区。

该区域从原点延伸至击穿起始点。

断态电流是结反向电流和所有表面漏电流的综合，在该区可施加反向截止电压（V DRM ）测量TSS 的漏电流（I DRM ）。

击穿区：击穿区是电压—电流特性的低电阻、高电压区域。

该区域是从电压—电流特性的高动态电阻的低电流部分开始变化，至显著的低动态电阻区、电流剧增的区域。

最终当TSS 正反馈出现足以激活开通时，该区域终止。

负电阻区：负电阻区表示从击穿区开关点到通态状态的轨迹。

陶瓷气体放电管，如何正确选型？

陶瓷气体放电管，如何正确选型？陶瓷气体放电管，都是干货，看完就明白了陶瓷气体放电管，简称GDT，是一种开关型过压防雷保护元器件。

众所周知，陶瓷气体放电管GDT广泛应用于防雷工程的第一级或第二级保护上，常与限压型防雷保护器件综合应用。

不论是各种信号电路的防雷还是交直流电源的防雷，都可以借助陶瓷气体放电管将强大的雷电流泄放入大地，对高频电子线路的保护有着明显的优越性。

接下来，跟着专业的电路保护专家东沃电子，一起来揭开陶瓷气体放电管那层神秘的面纱，再也不怕被忽悠了！陶瓷气体放电管工作原理陶瓷气体放电管，其内部是由一个或多个放电间隙内充有惰性气体组成的密闭器件，其电气性能跟气体种类、气体压力和电极距离三者相关，主要应用于瞬时大电压的过电压保护。

其惰性气体主要是氖或氩，并保持一定的压力，同时电极表面涂以发射剂减少电子发射能。

陶瓷气体放电管工作原理是并联在电路中，在正常情况，由其独有的高阻抗和低电容特性，几乎对电路不产生任何影响；但，一旦有异常浪涌涌现时，GDT以纳秒级的响应速度被击穿放电，使得其阻抗下降，呈短路状态，将浪涌电流通过地线转接给大地，从而达到电路防护作用；当异常浪涌消失，GDT迅速回到了高阻状态，电路正常运行。

陶瓷气体放电管特性揭秘东沃电子，在研发、生产电路保护器件方面拥有精湛的技术水平和丰富的研发经验，为广大客户提供高品质的保护器件产品，只为电路更安全。

东沃电子结合陶瓷气体放电管的实际应用，总结出几点特点，助力大家更好地了解陶瓷气体放电管。

√ 纳秒级响应速度√ 稳定的击穿电压√ 低电容特性√ 高绝缘电阻√ 无穿越电压√ 对原电路无影响，电路设计简单方便√ 无放射性，对人体、环境和生态无影响√ 高可靠性，不易损坏，使用期限长由于陶瓷器气体放电管独有的特性，广泛应用各种场合，是一种常用、高效的防雷保护器件。

陶瓷气体放电管选型原则陶瓷气体放电管，外形圆柱形，按照电极数，可分为二极管放电管和三级放电管两种，带引线和不带引线两种结构形式，型号繁多，如何选择正确型号陶瓷气体放电管是采购商最头痛的难题？东沃电子，一家专业的陶瓷气体放电管生产厂家，为您带来满满的陶瓷气体放电管选型干货：1、陶瓷气体放电管的加入前提条件是陶瓷气体放电管的直流击穿电压的下限值必须高于电路中的最大正常工作电压，才能不能影响电路正常工作。

玻璃放电管工作原理

玻璃放电管工作原理1.引言1.1 概述玻璃放电管是一种利用电击穿气体放电的装置，它利用特殊设计的结构和材料，能够将电能转化为可见光和热能。

玻璃放电管由一个玻璃管和两个电极组成，其中一个电极被称为阴极，另一个被称为阳极。

在工作时，玻璃放电管中注入了一定的惰性气体（如氖气、氩气等），并在两个电极之间建立了高电压。

当电压达到一定的阈值时，气体中的电子受到电场的加速作用，获得足够的能量以克服气体分子之间的束缚力，从而产生电子冲击电离。

这些电子冲击气体分子后，会将一部分能量转化为光能，使气体发光。

玻璃放电管的发光效果主要取决于注入的不同气体种类和气体压强。

不同的气体放电会产生不同的光谱，从而呈现出不同的颜色，使得玻璃放电管能够呈现出多样化的灯光效果。

此外，玻璃放电管还具有较高的工作稳定性和寿命，能够在较长时间内保持良好的发光效果。

它的工作原理简单而可靠，所以被广泛应用于照明、广告等领域。

总之，玻璃放电管的工作原理是通过电击穿气体放电，将电能转化为光能和热能。

它具有注入不同气体产生多样化发光效果的特点，且具有较高的工作稳定性和寿命。

1.2文章结构文章结构部分的内容可以包括以下几方面的内容：首先，可以简要介绍文章的整体结构和组织方式。

可以说明本篇文章将按照引言、正文和结论三个部分进行组织和阐述。

这种结构分明的写作方式可以帮助读者更好地理解和掌握文章的内容。

其次，可以介绍每个部分的主要内容和重点。

引言部分一般用于引发读者的兴趣并概述整篇文章的主题和目的。

正文部分是对工作原理进行详细阐述的主要部分，其中包括工作原理的要点1和要点2等。

结论部分则是对正文部分进行总结和归纳，重申要点1和要点2，并对工作原理进行简要回顾和展望。

最后，可以提醒读者在阅读文章时可以根据目录进行导航，以便更好地理解和消化文章的内容。

这样读者可以对整篇文章的结构有一个清晰的认识，帮助他们在阅读过程中更系统地理解和学习工作原理的相关知识。

综上所述，文章结构部分的内容可以包括对整体结构和组织方式的介绍，各个部分的主要内容和重点的概述，并提醒读者根据目录进行导航，以便更好地理解和消化文章的内容。

tss半导体放电管的原理及应用

TSS半导体放电管的原理及应用1. 引言TSS（Thyratron silicon switch）半导体放电管是一种采用半导体材料制造的放电开关元件，具有高速开关速度和高可靠性的特点。

本文将介绍TSS半导体放电管的原理和应用。

2. TSS半导体放电管的原理TSS半导体放电管的工作原理与普通的电子管放电原理有所不同。

其主要原理如下：•半导体材料的导电特性：TSS半导体放电管采用的是半导体材料，半导体材料在特定条件下具有导电特性。

在正向电压施加时，半导体中的载流子被激活，电流流过材料。

而在反向电压施加时，半导体中的载流子被阻挡，电流无法通过。

这种正反向导电特性使得TSS半导体放电管能够控制电流的通断。

•放电触发器：TSS半导体放电管内部集成了放电触发器，它可以通过外部信号激活，从而引起半导体材料的导电和非导电状态之间的转变。

放电触发器可以使TSS半导体放电管迅速开关，实现半导体放电。

3. TSS半导体放电管的应用TSS半导体放电管具有高速开关速度、高可靠性和小尺寸等优点，因此在许多领域得到了广泛的应用。

以下是几个常见的应用场景：3.1 激光设备TSS半导体放电管可用于激光设备中的高压驱动电路，它可以实现高速开关，提供稳定的电流输出，适用于激光器的脉冲调制。

3.2 脉冲电源TSS半导体放电管在脉冲电源中起到关键作用。

通过控制TSS半导体放电管的导电和非导电状态，可以实现脉冲电源的稳定输出。

3.3 医疗设备TSS半导体放电管可以应用于医疗设备中的高压驱动电路，如医用激光器和高频电刀。

通过TSS半导体放电管的开关控制，可以实现高精度的功率调节和脉冲输出。

3.4 工业设备TSS半导体放电管可以用于工业设备中的电源开关和控制电路，如电焊机、高频设备等。

其高速开关和高可靠性的特点使得工业设备更加稳定和高效。

3.5 军事应用TSS半导体放电管在军事科技领域具有广泛的应用。

它可以用于脉冲激光器、雷达装置等电路中，提供稳定的脉冲输出和高速开关功能。
