固有频率和阻尼的测量共69页文档
实验一单自由度振动系统固有频率及阻尼比的测定

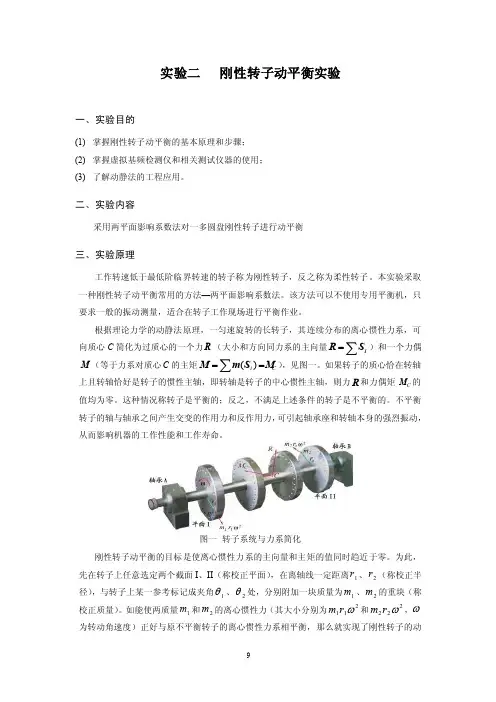

实验二 刚性转子动平衡实验一、实验目的(1) 掌握刚性转子动平衡的基本原理和步骤； (2) 掌握虚拟基频检测仪和相关测试仪器的使用； (3) 了解动静法的工程应用。
二、实验内容采用两平面影响系数法对一多圆盘刚性转子进行动平衡三、实验原理工作转速低于最低阶临界转速的转子称为刚性转子，反之称为柔性转子。
本实验采取一种刚性转子动平衡常用的方法—两平面影响系数法。
该方法可以不使用专用平衡机，只要求一般的振动测量，适合在转子工作现场进行平衡作业。
根据理论力学的动静法原理，一匀速旋转的长转子，其连续分布的离心惯性力系，可向质心C 简化为过质心的一个力R （大小和方向同力系的主向量∑=iS R ）和一个力偶M （等于力系对质心C 的主矩CiΜS m M ==∑)(），见图一。
如果转子的质心恰在转轴上且转轴恰好是转子的惯性主轴，即转轴是转子的中心惯性主轴，则力R 和力偶矩M C 的值均为零。
这种情况称转子是平衡的；反之，不满足上述条件的转子是不平衡的。
不平衡转子的轴与轴承之间产生交变的作用力和反作用力，可引起轴承座和转轴本身的强烈振动，从而影响机器的工作性能和工作寿命。
图一 转子系统与力系简化刚性转子动平衡的目标是使离心惯性力系的主向量和主矩的值同时趋近于零。
为此，先在转子上任意选定两个截面I 、II （称校正平面），在离轴线一定距离1r 、2r （称校正半径），与转子上某一参考标记成夹角1θ、2θ处，分别附加一块质量为1m 、2m 的重块（称校正质量）。
如能使两质量1m 和2m 的离心惯性力（其大小分别为211ωr m 和222ωr m ，ω为转动角速度）正好与原不平衡转子的离心惯性力系相平衡，那么就实现了刚性转子的动平衡。
两平面影响系数法的过程如下；（1）在额定的工作转速或任选的平衡转速下，检测原始不平衡引起的轴承或轴颈A 、B 在某方位的振动量11010ψ∠=V V 和22020ψ∠=V V ，其中10V 和20V 是振动位移（也可以是速度或加速度）的幅值，1ψ和2ψ是振动信号对于转子上参考标记有关的参考脉冲的相位角。
单自由度振动系统固有频率及阻尼的测定-实验报告
4、根据相频特性的测试数据，在同一图上绘出几条相位差频率（ 特性曲线，由此分析阻尼的影响并计算系统的固有频率及阻尼比。
5、根据实验现象和绘制的幅频、相频特性曲线，试分析对于不同阻尼的振动系统，几种固有频率和阻尼比测量方法的优劣以及原因。
首先，在水平振动台面上不加任何重物，测量系统在自由衰减振动时的固有频率；之后在水平振动台面上放置一个质量已知的砝码，再次测量系统在自由振动时的固有频率。记录两次测得的固有频率，并根据其估算水平振动台面的等效质量。
4、测定自由衰减振动特性：
撤去水平振动台面上的砝码，调整励磁电流至0.6A。继续使用“自由衰减记录”功能进行测试。操作方法与步骤3基本相同，但需按照数据记录表的提示记录衰减振动的峰值、对应时间和周期数i等数据，以计算系统的阻尼。
假设实验使用的单自由度振动系统中，水平振动台面的等效质量为 ，系统的等效刚度为 ，在无阻尼或阻尼很小时，系统自由振动频率可以写作 。这一频率容易通过实验的方式测得，我们将其记作 ；此时在水平振动台面上加一个已知质量 ，测得新系统的自由振动频率为 。则水平振动台面的等效质量为 可以通过以下关系得到： 。
、 的意义同拾振器。但对激振器说， 的值表示单位电流产生的激振力大小，称为力常数，由厂家提供。JZ-1的力常数约为5N/A。频率可变的简谐电流由信号发生器和功率放大器提供。
4、计算机虚拟设备：
在计算机内部，插有A/D、D/A接口板。按照单自由系统按测试要求，进行专门编程，完成模拟信号输入、显示、信号分析和处理等功能。
6、教师签名的原始数据表附在实验报告最后，原始数据记录纸在实验课上提供，必须每人交一份，可以采用复印、拍照打印等方式进行复制。原始数据上要写清所有人的姓名学号，不得使用铅笔记录。
阻尼和固有频率的测量 ppt课件
图7 速度响应判别速度共振 图8位移响应判别速度共振
图9加速度响应判别速度共振
速度共振的相位判别法的依据即为系统发生 速度共振时，激振力和速度响应之间的相位 差为0。实验时，将激振力信号接入示波器的 ｘ轴，速度响应信号接入示波器的ｙ轴，改 变激振信号的频率 ，根据李沙育原理， 屏幕上将出现如图７的图像。即当图像变成 斜直线时，系统发生速度共振，此时，
应为
图1 单自由度系统模型
（1）
衰减系数
ppt课件
2
响应曲线如图2所示。 结论：
频率，
为衰减振动的周期， 为衰减振动的圆频率。
ppt课件
为衰减振动的
3
图2 弱阻尼衰减振动的响应曲线
ppt课件
4
从图2衰减振动的响应曲线上可直接测量出
，然后根
据
可计算出 n ；
计算出 p； 可计算出
计算出r；
计算出无阻尼时系统的固有频率 ；
阻尼系数和固有频率 的测量
ppt课件
1
8.1 阻尼系数的测量
8.1.1 自由振动衰减法
图1所示的一个单自由度质量---弹簧----
阻尼系统，其质量为m (kg)，弹簧刚度系
数为k (N/m)，粘性阻尼系数为r (N. m
/s)。当质量上承受初始条件t=0时，位
移
，速度
激励时，将做
自由衰减振动。在弱阻尼条件下其位移响
，即激振力的频率就是系统的固有 频率。 若示波器ｙ轴上分别接入的是位移信号和加 速度信号，则屏幕上出现图８，９的图像。
ppt课件
16
8.2.３ 稳态激振法
图3所示为一个单自由度 质量---弹簧----阻尼系统强迫振 动模型。
位移响应为 位移幅值
汽车悬挂系统的固有频率和阻尼比测量
汽车悬挂系统的固有频率和阻尼比测量汽车悬挂系统的固有频率和阻尼比测量一、测量仪器DH5902坚固型动态数据采集系统，DH105E加速度传感器，DHDAS基本控制分析软件，阻尼比计算软件。
二、测量方法、试验在汽车满载时进行。
根据需要可补充空载时的试验。
试验前称量汽1 车总质量及前、后轴的质量。
2、DH105E加速度传感器装在前、后轴和其上方车身或车架相应的位置上。
3、可用以下三种方法使汽车悬挂系统产生自由衰减振动。
3.1 滚下法:将汽车测试端的车轮，沿斜坡驶上凸块(凸块断面如图所示，其高度根据汽车类型与悬挂结构可选取60、90、120mm，横向宽度要保证1车轮全部置于凸块上)，在停车挂空档发动机熄火后，再将汽车车轮从凸块上推下、滚下时应尽量保证左、右轮同时落地。
3.2 抛下法:用跌落机构将汽车测试端车轴中部由平衡位置支起60或90mm，然后跌落机构释放，汽车测试端突然抛下。
3.3 拉下法:用绳索和滑轮装置将汽车测试端车轴附近的车身或车架中部由平衡位置拉下60或90mm，然后用松脱器使绳索突然松脱。
注:用上述三种方法试验时，拉下位移量、支起高度或凸块高度的选择要保证悬架在压缩行程时不碰撞限位块，又要保证振动幅值足够大与实际使用情况比较接近。
对于特殊的汽车类型与悬架结构可以选取60、90、120mm以外的值。
4、数据处理4.1 用DH5902采集仪记录车身和车轴上自由衰减振动的加速度信号;4.2 在DHDAS软件中对车身与车轴上的加速度信号进行自谱分析，截止频率使用20Hz低通滤波，采样频率选择50Hz，频率分辨率选择0.05Hz;4.3 加速度自谱的峰值频率即为固有频率;4.4 在DHDAS软件中选择频响分析，车轴上的信号作为输入，车身上的信号作为输出得到幅频特性曲线，采样频率选择200Hz，该曲线的峰值频率为车轮部分不运动时的车身部分的固有频率f’,有软件中的阻尼比计算模块直接0 得出阻尼比。
2三、仪器指标1、DH5902数据采集仪1.1通道数:每个模块由控制单元、供电单元和最多四组各种类型测试单元任意组合而成，每单元有4个测试通道;1.2 控制单元内置了高性能嵌入式计算机、抗振高速电子硬盘(32G)，100M以太网接口;无线以太网接口。
阻尼和固有频率的测量
可编辑ppt
16
8.2.３ 稳态激振法
图3所示为一个单自由度 质量---弹簧----阻尼系统强迫振 动模型。
位移响应为 位移幅值
图3 单自由度系统模型
系统确定后p,n,m是确定的。只要保证激 振力幅值 是常量， 的大小唯一取 决于激振力频率 。稳态激振法是每 给定一个激振频率 ，测量一次位移 响应幅值 ，从而得到一组 随 变化的数据。以 为横坐标， 为 纵坐标，可描在曲线上，振幅最大的点对 应的激振频率称为共振频率，测试系统发 生了位移共振。
速度信号与激振力信号之间的相位差 加速度响应
幅值 取得极值的条件为
，即在该点发生共振。共振幅值
加速度信号与激振力信号之间的相位差
可编辑ppt
15
图7 速度响应判别速度共振 图8位移响应判别速度共振
图9加速度响应判别速度共振
速度共振的相位判别法的依据即为系统发生 速度共振时，激振力和速度响应之间的相位 差为0。实验时，将激振力信号接入示波器的 ｘ轴，速度响应信号接入示波器的ｙ轴，改 变激振信号的频率 ，根据李沙育原理， 屏幕上将出现如图７的图像。即当图像变成 斜直线时，系统发生速度共振，此时，
取得极值的条件为
，即当
时，系统发生速度共振，
。此时相位差
，即速度响应与激振力
之间的相位差为0；阻尼力
，即激振力所作的功全部被阻尼所消耗。故有系统发生速度共振时，
可编辑ppt
11
Байду номын сангаас
因此，只要测量系统发生速度共振时的速度幅值
幅值 ，即可计算出阻尼系数 ，并根据
单自由度振动系统固有频率及阻尼的测定实验报告(精)
单自由度振动系统固有频率及阻尼的测定实验报告一、实验目的1、掌握测定单自由度系统固有频率、阻尼比的几种常用方法2、掌握常用振动仪器的正确使用方法二、实验内容1、记录水平振动台的自由衰减振动波形2、测定水平振动台在简谐激励下的幅频特性3、 测定水平振动台在简谐激励下的相频特性4、 根据上面测得的数据，计算出水平振动台的固有频率、阻尼比三、实验原理由台面、支撑弹簧片及电磁阻尼器组成的水平振动台（见图四），可视为单自由度系统，它在瞬时或持续的干扰力作用下，台面可沿水平方向振动。
1、 衰减振动：用一橡皮锤沿水平方向敲击振动台，系统获得一初始速度而作自由振动，因存在阻尼，系统的自由振动为振幅逐渐减小的衰减振动。
阻尼越大，振幅衰减越快。
选x 为广义坐标，根据记录的曲线可分析衰减振动的周期d T ，频率d f ，对数减幅系数δ及阻尼比ζ，有i t T d ∆=， dd T f 1= )ln(111+=i X X iδd nT =， πδδπδζ2422≈+= 其中∆t 为i 个整周期相应的时间间隔，1X 和1+i X 为相隔i 个周期的振幅。
2、 强迫振动的幅频特性测定：保持功放的输出电流幅值不变，即保持激振力力幅不变，缓慢地由低频2Hz 到高频40Hz 改变激振频率，用相对式速度拾振器检测速度振动量，再经过积分处理后得到位移量，由测试数据可描绘出一条振幅频率特性曲线而根据该测试曲线可由如下关系式估算系统的固有频率n f 及阻尼比ζ nf≈m f ， 021B B m =ζ 或 ζm f ff 212-≈ 其中m f 为振幅达到最大m B 时的激振频率；0B 为零频率的相应振幅（约等于f =2Hz 时的振幅）；1f 和2f 为振幅m B B 707.0=的对应频率，即半功率点频率。
改变阻尼大小重新进行频率扫描可获得一组相应于不同阻尼比的幅频特性曲线。
四、实验装置测试系统如图四所示，其部分仪器的原理及功能说明如下：1、实验装置：振动台系统由台面、支撑弹簧片及电磁阻尼器组成，台面可沿水平面纵轴方向振动。
单自由度振动系统固有频率及阻尼的测定
实验一 单自由度振动系统固有频率及阻尼的测定一、实验目的1、掌握测定单自由度系统固有频率、阻尼比的几种常用方法2、掌握常用振动仪器的正确使用方法二、实验内容1、记录水平振动台的自由衰减振动波形2、测定水平振动台在简谐激励下的幅频特性3、 测定水平振动台在简谐激励下的相频特性4、 根据上面测得的数据，计算出水平振动台的固有频率、阻尼比三、实验原理具有粘滞阻尼的单自由度振动系统，自由振动微分方程的标准形式为022=++q p q n q，式中q 为广义坐标，n 为阻尼系数，eq eq m C n /2=，eq C 为广义阻力系数，eq m 为等效质量；p 为固有的圆频率，eq eq m K p /2=，eq K 为等效刚度。
在阻尼比1/<=p n ζ的小阻尼情况下，运动规律为)sin(22α+-=-t n p Ae q nt ，式中A ，α由运动的起始条件决定，d f n p π222=-。
具有粘滞阻尼的单自由度振动系统，在广义简谐激振力t H t s ωsin )(=作用下，系统强迫振动微分方程的标准形式为t h p q n qωsin 22=++ ，式中eq m H h /=。
系统稳态强迫振动的运动规律)sin(ϕω-=t B q ，式中振幅22220222224)1(4)(λζλωω+-=+-=B n p hB相位差22212arctg 2arctgλζλωωϕ-=-=p n 其中eq k H p h B ==20，pωλ=。
由台面、支撑弹簧片及电磁阻尼器组成的水平振动台（见图四），可视为单自由度系统，它在瞬时或持续的干扰力作用下，台面可沿水平方向振动。
1、 衰减振动：用一橡皮锤沿水平方向敲击振动台，系统获得一初始速度而作自由振动，因存在阻尼，系统的自由振动为振幅逐渐减小的衰减振动。
阻尼越大，振幅衰减越快。
为了便于观察和分析运动规律，采用电动式相对速度拾振器将机械振动信号变换为与速度成比例的电压信号，该电压信号经过计算机A/D 和积分处理，得到与运动位移成比例的数字量，并显示运动位移随时间变化的波形。
固有频率和阻尼比测量
汽车悬挂系统的固有频率和阻尼比测量一、测量仪器DH5902坚固型动态数据采集系统，DH105E加速度传感器，DHDAS基本控制分析软件，阻尼比计算软件。
二、测量方法1、试验在汽车满载时进行。
根据需要可补充空载时的试验。
试验前称量汽车总质量及前、后轴的质量。
2、DH105E加速度传感器装在前、后轴和其上方车身或车架相应的位置上。
3、可用以下三种方法使汽车悬挂系统产生自由衰减振动。
3.滚下法：将汽车测试端的车轮，沿斜坡驶上凸块（凸块断面如图所示，其高度根据汽车类型与悬挂结构可选取60、90、120mm，横向宽度要保证车轮全部置于凸块上），在停车挂空档发动机熄火后，再将汽车车轮从凸块上推下、滚下时应尽量保证左、右轮同时落地。
3.抛下法：用跌落机构将汽车测试端车轴中部由平衡位置支起60或90mm，然后跌落机构释放，汽车测试端突然抛下。
3.拉下法：用绳索和滑轮装置将汽车测试端车轴附近的车身或车架中部由平衡位置拉下60或90mm，然后用松脱器使绳索突然松脱。
注：用上述三种方法试验时，拉下位移量、支起高度或凸块高度的选择要保证悬架在压缩行程时不碰撞限位块，又要保证振动幅值足够大与实际使用情况比较接近。
对于特殊的汽车类型与悬架结构可以选取60、90、120mm以外的值。
4、数据处理4.1用DH5902采集仪记录车身和车轴上自由衰减振动的加速度信号；4.2 在DHDAS软件中对车身与车轴上的加速度信号进行自谱分析，截止频率使用20Hz低通滤波，采样频率选择50Hz，频率分辨率选择0.05Hz；4.3加速度自谱的峰值频率即为固有频率；4.4在DHDAS软件中选择频响分析，车轴上的信号作为输入，车身上的信号作为输出得到幅频特性曲线，采样频率选择200Hz，该曲线的峰值频率为车轮部分不运动时的车身部分的固有频率f0’,有软件中的阻尼比计算模块直接得出阻尼比。
三、仪器指标1、DH5902数据采集仪1.1通道数：每个模块由控制单元、供电单元和最多四组各种类型测试单元任意组合而成，每单元有4个测试通道；1.2控制单元内置了高性能嵌入式计算机、抗振高速电子硬盘(32G)，100M 以太网接口；无线以太网接口。
固有频率和阻尼的测量
1x
0.5
a v
-0.5
2
4
6
t
8
10
12
14
-1
常数A和 的确定
x Acos( t ) v dx Asin( t )
dt
x0 Acos v0 A sin
A＝
x02
v0
2
tg v0 x0
说明： (1) 一般来说 的取值在－π和 π(或0和2π)之间； (2) 在应用上面的式子求 时， 一般来说有两个值，还要由初 始条件来判断应该取哪个值； (3)常用方法：由
分类：接触式和非接触式 按壳体的固定方式可分为相对式和绝对
式。 机械振动是一种物理现象，而不是一个
物理参数，和振动相关的物理量有振动 位移、振动速度、振动加速度等，所以 振动测试是对这些振动量的检测，它们 反映了振动的强弱程度。
1、惯性式测振传感器的力学模型和特性分析
（一）力学模型和运动方程式
m d 2 y c d ( y x) kx 0
dt 2
dt
假设基础运动x(t)=Xsint, 则稳态振动的解：
y(t)=Ysin(t- )
1+4 2( )2
振幅：Y=X
n
[1 ( )2 ]2 4 2( )2
n
n
相位：
2 ( )3
＝arctan
式中a为比例系数，与电磁铁的尺寸、结构、材料与 气隙的大小有关．在A《I0的情况下，上式右边第三项 可略去，得
如果条件A《I0不成立，则将在激振力中引入二次谐波:
（三） 脉冲锤
脉冲锤是一种产生瞬态激励力的激振器，它由 锤体、手柄和可以调换的锤头和配重组成，通常 在锤体和锤头之间装有一个力传感器，以测量被 测系统所受锤击力的大小。
单自由度系统固有频率和阻尼比的测定
单自由度系统固有频率和阻尼比的测定实验一、实验内容1、学习分析系统自山衰减振动的波形;2、验证固有频率的存在;3、山衰减振动波形确定系统固有频率和阻尼比;二、实验设备振动与控制实验设备、位移传感器、测振仪、计算机与分析软件三、实验原理振动与控制实验设备如右上方图所 示，单自山度系统的力学模型如右下方图 所示。
当给质量M —定初始扰动时，系统 作自山衰减振动，其运动微分方程为：3 ^dx “八M — +C — + Kx = O dr dt右］〃 3 c dx 2 c111 —- + 2n — + a )x = 0dr dt(1)式中，a )= yi K/M 为系统固有频率，H = C/2M 为阻尼系数，g = (co 加阻尼比。
drdx(10)对于小俎尼情形M < 1,其方程有解如下: x = Ae"m sin (6?/ + ^0) (2) 式中人-系统初始振i|喘，%-初相位，①-衰减振动圆频率。
并且有： © = -jar -n 1 = (3)设t=0时，系统的位置和速度分别为xo 和切，则A= hV 0 少一卩 I~T X (、y/2 -irtan (p = ---------------其衰减振动有如下特点：1、振动周期 大于无阻尼时的自由振动周期，即Tig丁 _ 2龙_ 2兀 _ 2龙 _ T1① J/—询]一§2 J]_§2 系统固有频率为：2、振幅按指数函数衰减，设相邻两次振动的振幅分别为Ai 和Ai+i.则减幅系数为:“=字=严(8) 4+1对数减幅系数J = ln;; = n7；⑼另外，相隔•个周期的两次振动，城幅之比设为卩,则⑷(5)⑹(7)则:四、实验步骤1.试验1:采用1个质量块，施加较小的力使得悬臂梁产生自由衰减振动。
2.试验2：釆用1个质量块，施加较大的力使得悬臂梁产生自由衰减振动。
3.设定周期数j,此试验取30,读出j个波形所经历的时间t,记录其波形的幅值。
阻尼和固有频率的测量
2021/10/10
18
8.3 传递函数与频响函数
由振动理论可知，图11所示单自由
度粘性阻尼系统，阻尼力
，
系统运动的微分方程为：
对上式两边进行拉普拉斯变换，并假设 初始速度、位移值为0，有
图11单自由度粘性阻尼系统
式中s为拉氏变换因子，为复变量，也称复频率，其实部和虚部常用 和 表示，
即
； 为 的拉氏变换， 为 的拉氏变换。按照机械系统传递
图4 强迫振动幅频响应曲线
图5 强迫振动相频响应曲线
2021/10/10
9
在幅频响应曲线中，当
时，
；当
大值
。在图中作一条水平线，其纵坐标为
两点，该两点称为半功率点，两点之间的距离为
时，其最 ，与曲线交于
图4 强迫振动幅频响应曲线
2021/10/10
10
8.1.3 共振法
强迫振动的位移响应为
速度响应为 速度幅值为
函数的定义，有该系统的传递函数
2021/10/10
19
对于自由振动， 的一对共轭复根为
，则有
。在小阻尼的情况下，求得
和 称为该系统的复频率，其实部 为系统的有阻尼固有频率。
即为系统的衰减系数，虚部
对系统运动的微分方程两边进行傅立叶变换，即
，即有系统的频响函数
式中， 为 的傅立叶变换， 为 的傅立叶变换。
也可利用示波器力与速度的图像来测量阻 尼系数。如图6所示，将力信号接入示波器的x 轴，速度信号接入示波器的y 轴，两通道的放 大倍数调成一致，因二者之间的相位差为0， 故形成图示的直线，该直线的斜率即为阻尼系 数，即
图6 共振法测阻尼的图像
若x轴接入的是位移信号，则形成的图像为正椭圆，椭圆 与x、y轴的交点即为 和 。据此也可测出阻尼系数
