27482锁相与频率合成技术2012.1试卷
PLL技术与应用考核试卷
B.增加环路滤波器的阶数
C.减小环路带宽
D.提高VCO的切换速度
20.在PLL的设计过程中，如何判断PLL是否锁定？（）
A.通过观察VCO的输出频率是否稳定
B.通过观察鉴相器的输出是否为零
C.通过观察环路滤波器的输出是否稳定
D.以上都是
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
A. 10
B. 5
C. 1
D. 50
14.下列哪种因素不会影响PLL的性能？（）
A.噪声
B.环境温度
C.电源电压
D.信号幅度
15.在PLL中，当输入信号频率变化时，为了维持锁定状态，VCO的输出频率会如何变化？（）
A.保持不变
B.成比例增加
C.成比例减少
D.无规律变化
16. PLL的哪一部分负责产生控制VCO的电压？（）
3.调整PLL参数改善相位噪声的方法包括使用低相位噪声的VCO、增加环路滤波器的阶数、选择合适的环路带宽等。
4.设计PLL频率合成器时，关键因素包括VCO的频率范围和相位噪声、环路滤波器的设计、鉴相器的性能等。这些因素影响PLL的锁定速度、稳定性、相位噪声和频率分辨率，对通信系统的性能至关重要。
4.下列哪种应用场合不适合使用PLL技术？（）
A.无线通信中的频率合成
B.时钟信号的恢复
C.音频信号的放大
D.视频信号的同步
5.在PLL系统中，什么是鉴相器的作用？（）
A.比较输入信号和压控振荡器输出信号的相位差
B.产生一个与输入信号频率相同的信号
C.用来放大压控振荡器的输出信号
D.用来减小噪声的影响

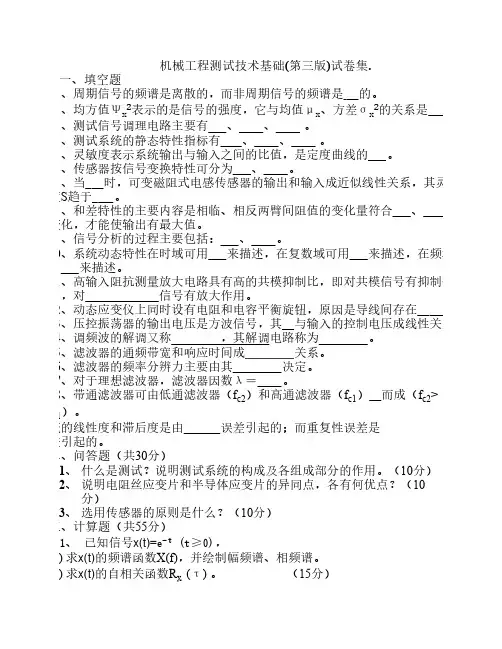

机械工程测试技术基础试卷及答案集
分）
3、 选用传感器的原则是什么？（10分）
三、计算题（共55分）
1、 已知信号x(t)=e-t (t≥0)，
(1) 求x(t)的频谱函数X(f)，并绘制幅频谱、相频谱。
(2) 求x(t)的自相关函数Rx (τ) 。
（15分）
2、 二阶系统的阻尼比ξ=0.2，求ω=ωn时的幅值误差和相位误差，如 果使幅值误差不大于10％，应取多大阻尼比？。 （10分）
c1）。
16、用滤波的方法从信号提取的频率成分越窄，即带宽越小，需要的时间就
越 。
17、如信号的自相关函数为Acosωτ，则其均方值Ψx2= 。
18、低通滤波器对阶跃响应的建立时间Te带宽B成 、，或者说它们之间的
乘机是 。
、测试系统的线性度和滞后度是由 误差引起的；而重复性误差是
误差引起的。
2、 非周期 2、¢x2=Hx2+óx2 3、灵敏度、非线形度、回程误差 4、组合 型 一体化型5、Δó〈〈ó0 6、相邻相反 相对相同7、信号加工、 信号变换，提取又有信号的过程 8、分布电容 9、程序控制 10、 调幅、调频、调相 11、鉴频 12、鉴频器13、带宽B 14、信频程 选择性 15、串联 16、长 17、A 18、反比；常数 19、串联
10、根据载波受调制的参数的不同，调制可分为 、 、 。
11、压控振荡器的输出电压是方波信号，其 与输入的控制电压成线性关
系。
12、调频波的解调电路称为 。
13、滤波器的频率分辨力主要由其 决定。
14、 决定着滤波器对带宽外频率成分衰阻的能力。
15、带通滤波器可由低通滤波器（fc2）和高通滤波器（fc1） 而成（fc2>
７、当 时，可变磁阻式电感传感器的输出和输入成近似线性关系，其灵敏
江苏省2011年1月自考科目
江苏省高等教育自学考试“专接本”专业2011年1月考试日程表
说明：
1.2009级“专接本”以下情况按照32元每生每门收费：计算机及应用专业的学生报考“04747java语言程序设计（一）（含实践）”、计算机网络专业或计算机通信工程专业的学生报考“04735数据库系统原理（含实践）”、林业生态工程与管理专业的学生报考“03235林业生态工程项目管理（含实践）”或“03233林业生态工程（含实践）”、计算机信息管理专业的学生报考“02142数据结构导论”或“00015英语（二）”、建筑工程专业的学生报考“02448建筑结构试验。
2.2010级“专接本”以下情况按照32元每生每门收费：计算机信息管理专业或电子商务的学生报考“00015英语（二）”、商务英语专业的学生报考“00891国际贸易实务（三）”。
2012年测试技术试题答案
传感器与测试技术试题（2011～2012学年度）⒈ 由几个频率不同的正弦信号合成的周期信号，其周期为（ B ）。
（A ） 各信号周期的最大公约数； （B ） 各信号周期的最小公倍数； （C ） 各信号周期的和； （D ） 各信号周期的平均值。
⒉ 在傅立叶变换的常用性质中，若时域中的时间尺度扩展，则在频域中的频谱会产生（ C ）。
（A ） 频带变宽，幅值增高； （B ） 频带变窄，幅值降低； （C ） 频带变窄，幅值增高； （D ） 频带变宽，幅值降低。
⒊ 测试装置的频响函数)(ωj H 是装置动态特性的（ C ）描述。
（A ） 幅值域； （B ） 频率域； （C ） 复频域； （D ） 相位域。
⒋ 线性度表示标定曲线（ B ）的程度。
（A ） 接近真值； （B ） 偏离其拟合直线； （C ） 加载和卸载时不重合； （D ） 在多次测量时的重复⒌ 面积变化型电容传感器的灵敏度（ D ）。
（A ） 正比于两块极板之间的线速度； （B ） 正比于两块极板之间的线位移；（C ） 正比于两块极板之间的间隙； （D ） 等于常数。
⒍ 若信号中的最高频率为Hz 1000，在以下频率中，满足采样定理的最低频率为（ C ）。
（A ） Hz 1100； （B ） Hz 1900； （C ） Hz 2100； （D ） Hz 2560。
⒎ 满足不失真测试条件的测试系统，其幅频特性和相频特性为（ C ）。
（A ） 0)(,)(00==ωϕωt A j H ； （B ） 000)(,)(t t A j H ωωϕω-==；（C ）00)(,)(t A j H ωωϕω-== （D ） 0)(,)(0==ωϕωA j H 。
⒏ 惯性式加速度计的测振频率应（ A ）其固有频率。
（A ） 小于； （B ） 大于； （C ） 接近于； （D ） 等于一、单项选择题（每题2分，共计24分）⒐ 用力锤激振时，激振频率取决于（ A ）。

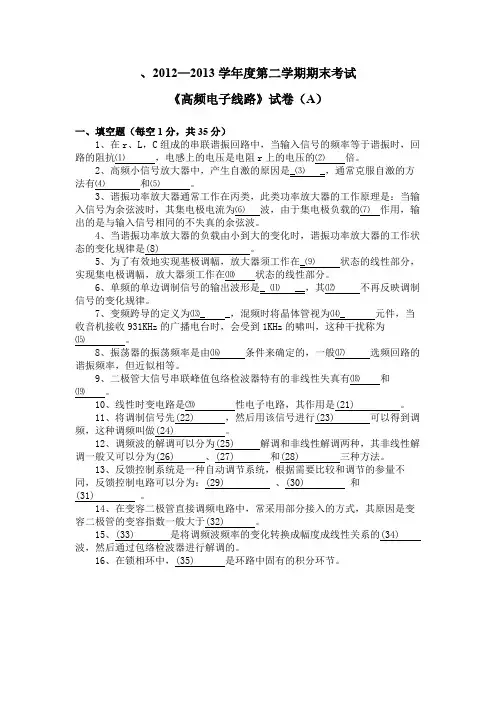

2012～2013学年度第二学期高频电子线路(A)试卷及答案
、2012—2013学年度第二学期期末考试《高频电子线路》试卷（A）一、填空题（每空1分，共35分）1、在r、L，C组成的串联谐振回路中，当输入信号的频率等于谐振时，回路的阻抗⑴，电感上的电压是电阻r上的电压的⑵倍。
2、高频小信号放大器中，产生自激的原因是_⑶ _，通常克服自激的方法有⑷和⑸。
3、谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为⑹波，由于集电极负载的⑺作用，输出的是与输入信号相同的不失真的余弦波。
4、当谐振功率放大器的负载由小到大的变化时，谐振功率放大器的工作状态的变化规律是(8) 。
5、为了有效地实现基极调幅，放大器须工作在_⑼状态的线性部分，实现集电极调幅，放大器须工作在⑽状态的线性部分。
6、单频的单边调制信号的输出波形是_ ⑾ __，其⑿不再反映调制信号的变化规律。
7、变频跨导的定义为⒀_ _，混频时将晶体管视为⒁_ 元件，当收音机接收931KHz的广播电台时，会受到1KHz的啸叫，这种干扰称为⒂。
8、振荡器的振荡频率是由⒃条件来确定的，一般⒄选频回路的谐振频率，但近似相等。
9、二极管大信号串联峰值包络检波器特有的非线性失真有⒅和⒆。
10、线性时变电路是⒇性电子电路，其作用是(21) 。
11、将调制信号先(22) ，然后用该信号进行(23) 可以得到调频，这种调频叫做(24) 。
12、调频波的解调可以分为(25) 解调和非线性解调两种，其非线性解调一般又可以分为(26) 、(27) 和(28) 三种方法。
13、反馈控制系统是一种自动调节系统，根据需要比较和调节的参量不同，反馈控制电路可以分为：(29) 、(30) 和(31) 。
14、在变容二极管直接调频电路中，常采用部分接入的方式，其原因是变容二极管的变容指数一般大于(32) 。
15、(33) 是将调频波频率的变化转换成幅度成线性关系的(34) 波，然后通过包络检波器进行解调的。

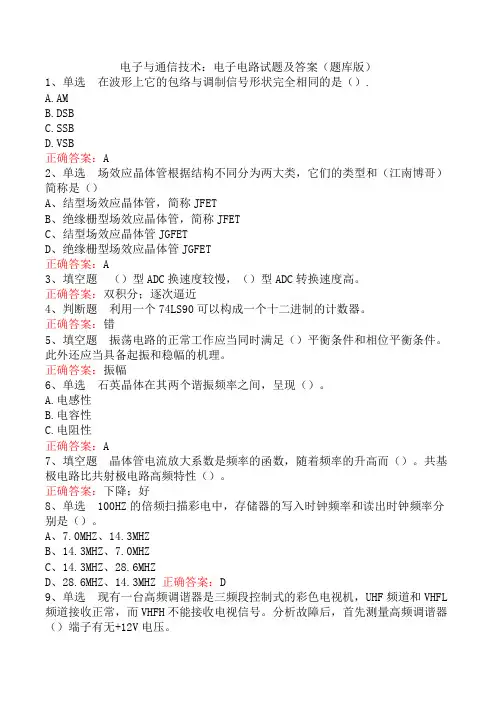

电子与通信技术：电子电路试题及答案(题库版)
电子与通信技术：电子电路试题及答案（题库版）1、单选在波形上它的包络与调制信号形状完全相同的是（）.A.AMB.DSBC.SSBD.VSB正确答案：A2、单选场效应晶体管根据结构不同分为两大类，它们的类型和（江南博哥）简称是（）A、结型场效应晶体管，简称JFETB、绝缘栅型场效应晶体管，简称JFETC、结型场效应晶体管JGFETD、绝缘栅型场效应晶体管JGFET正确答案：A3、填空题（）型ADC换速度较慢，（）型ADC转换速度高。
正确答案：双积分；逐次逼近4、判断题利用一个74LS90可以构成一个十二进制的计数器。
正确答案：错5、填空题振荡电路的正常工作应当同时满足（）平衡条件和相位平衡条件。
此外还应当具备起振和稳幅的机理。
正确答案：振幅6、单选石英晶体在其两个谐振频率之间，呈现（）。
A.电感性B.电容性C.电阻性正确答案：A7、填空题晶体管电流放大系数是频率的函数，随着频率的升高而（）。
共基极电路比共射极电路高频特性（）。
正确答案：下降；好8、单选100HZ的倍频扫描彩电中，存储器的写入时钟频率和读出时钟频率分别是（）。
A、7.0MHZ、14.3MHZB、14.3MHZ、7.0MHZC、14.3MHZ、28.6MHZD、28.6MHZ、14.3MHZ 正确答案：D9、单选现有一台高频调谐器是三频段控制式的彩色电视机，UHF频道和VHFL 频道接收正常，而VHFH不能接收电视信号。
分析故障后，首先测量高频调谐器（）端子有无+12V电压。
A、BUB、BLC、BHD、BT正确答案：C10、填空题在模/数转换过程中，只能在一系列选定的瞬间对输入模拟量采样后再转换为输出的数字量，通过采样、保持、量化和（）四个步骤完成。
正确答案：编码11、填空题共射放大电路的静态工作点设置较低，造成截止失真，其输出波形为（）削顶。
正确答案：上12、单选用UT30B型数字式万用表测量一节标称值为1.5V的干电池，应放在（）A、量程2000mV档B、量程20V档C、量程200V档D、量程500V档正确答案：A13、单选劳动者的基本义务包括（）等。
高频电子线路试题库及答案精品
高频电子线路试题库及答案精品高频电子线路试题库及答案一、单项选择题（每题2分，共20分）第二章选频网络1、LC串联电路处于谐振时，阻抗（ B ）。
A、最大B、最小C、不确定2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（ B ）。
A、感性容性阻性B、容性感性阻性C、阻性感性容性D、感性阻性容性3、在LC并联电路两端并联上电阻，下列说法错误的是（ D ）A、改变了电路的谐振频率B、改变了回路的品质因数C、改变了通频带的大小D、没有任何改变第三章高频小信号放大器1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较AA、增大 B减小 C 相同D无法比较2、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（ D ）。
A、10dBB、20C、20 dBD、103、高频小信号谐振放大器不稳定的主要原因是（C ）（A）增益太大（B）通频带太宽（C）晶体管集电结电容C b’c 的反馈作用（D）谐振曲线太尖锐。
第四章非线性电路、时变参量电路和混频器1、通常超外差收音机的中频为（ A ）（A）465KH Z （B）75KH Z （C）1605KH Z （D）10.7MH Z2、接收机接收频率为f c，f L＞f c，f I为中频频率，则镜象干扰频率为（ C ）（A）f c＞f I （B）f L+f c （C）f c+2f I（D）f c+f I3、设混频器的f L >f C，即f L =f C+f I ，若有干扰信号f n=f L+f I，则可能产生的干扰称为（ D ）。
（A）交调干扰（B）互调干扰（C）中频干扰（D）镜像干扰4、乘法器的作用很多，下列中不属于其作用的是（ D ）A、调幅B、检波C、变频D、调频5、混频时取出中频信号的滤波器应采用（ A ）（A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器6、频谱线性搬移电路的关键部件是（ B ）（A）相加器（B）乘法器（C）倍频器（D）减法器7、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）A、i=b0+b1u+b2u2+b3u3B、i=b0+b1u+b3u3C、i=b2u2D、i=b3u38、我国调频收音机的中频为（ D ）（A）465KH Z （B）455KH Z （C）75KH Z （D）10.7MH Z9、在混频器的干扰中，组合副波道干扰是由于----------- 造成的。
《高频电子技术》(第二版)部分习题解答
《高频电子技术》部分习题参考解答第1章1-1 为什么无线电通信中要进行调制？什么叫调幅？ 1-2 在无线电通信系统中，发送设备由哪几部分组成？ 1-3 在无线电通信系统中，接收设备由哪几部分组成？ 1-4 在发送设备中，调制器的作用是什么？ 1-5 在接收设备中，检波器的作用是什么？1-6 电视信号的频带宽度约有6兆赫，为什么不能直接从天线发射出去？为什么要把它调制到几十兆赫的高频上去呢？1-7 北京电视台的载波频率是57.75兆赫，问它的波长是多少米？解： MHz f 75.57=s m C /10307⨯=（米/秒）m f C 195.51075.57103067≈⨯⨯==λ（米） 1-8 电磁波的传播途径有哪几种？第2章2-1 LC 网络有哪几种形式？它们在高频放大电路中的作用怎样？ 2-2 LC 并联谐振回路有何基本特性？说明Q 对回路特性的影响。
2-3 何谓矩形系数？它的大小说明什么问题？单谐振回路的矩形系数等于多少？ 2-4 信号源及负载对谐振回路的特性有何影响？采用什么方法可减小它们的影响？ 2-5 并联谐振回路的品质因数是否越大越好？说明如何选择并联谐振回路的有载品质因数e Q 的大小。
2-6 线性与非线性电阻器件特性有何区别？非线性器件有何主要作用？ 2-7 非线性电路有何基本特点？它在通信设备中有哪些用途？ 2-8 对混频电路有哪些基本要求？2-9 用二极管环形相乘器构成混频电路与构成振幅调制和解调电路有何异同点？ 2-10 说明晶体管混频电路工作原理及采用场效应管构成混频器的优点。
2-11 说明混频干扰主要有哪些，是如何产生的？2-12 已知广播收音机中频L f ＝465kHz ，试分析以下现象各属于哪一种混频干扰？ （1）当收听C f ＝931kHz 的电台时，听到有频率为1kHz 的哨叫声； 解：C f ＝931kHz ，L f ＝I f +C f ＝465+931＝1396kHz 931213961⨯+⨯-＝466kHz ＝（465+1）kHz故为组合频率干扰（哨声干扰）。
频率合成器技术考核试卷
D.混合频率合成器
20.在锁相环频率合成器中，当锁定一个新频率时，以下哪个参数会影响锁定时间？（）
A.参考频率
B.环路滤波器带宽
C.分频比
D.压控振荡器增益
（注：以下为答案部分，请自行填写答案）
答案：
1. B
2. C
3. C
4. C
5. B
6. D
7. B
8. D
9. A
10. C
B.频率切换时相位连续
C.易于实现频率和相位调制
D.依赖于模拟技术
8.锁相环（PLL）在频率合成中的应用包括以下哪些？（）
A.频率合成
B.频率调制
C.相位锁定
D.时钟恢复
9.以下哪些技术可以用于降低锁相环（PLL）的相位噪声？（）
A.使用低噪声晶振
B.增加环路滤波器的带宽
C.优化压控振荡器设计
D.使用分数分频技术
A.降低相位噪声
B.提高锁定速度
C.消除高频噪声
D.限制锁定范围
13.以下哪些特点属于直接频率合成器的优点？（）
A.相位噪声性能好
B.频率切换速度快
C.频率分辨率高
D.成本较低
14.在直接数字合成器（DDS）中，以下哪些部分会影响输出信号的相位噪声？（）
A.数模转换器
B.相位累加器
C.参考时钟
D.延迟线
2.以下哪些技术可以用于实现频率合成？（）
A.直接频率合成
B.锁相环技术
C.直接数字合成
D.波形合成
3.锁相环（PLL）的基本组成部分包括以下哪些？（）
A.压控振荡器
B.环路滤波器
C.锁相检测器
D.参考频率源
锁相技术往届部分考试题目（做）
锁相技术往届部分考试题目（做）锁相技术（往届部分题目）一、选择题A 1、为了加大环路的捕获带，应______环路增益或______环路带宽，但提高环路的跟踪性能的要求与之___。
A 、提高、增加、相反B 、提高、增加、相同C 、降低、增加、相反D 、提高、减小、相反B 2、在二阶锁相环中，在环路滤波器与VCO 之间插入一直流放大器，放大倍数为10，直流放大器使环路参数n ω____,H ω____,p ω______。
A 、减少、增加、增加B 、增加、增加、增加C 、增加、增加、减少D 、减少、减少、增加C 3、环路对内部VCO 的噪声呈现____-滤波器作用，对外部输入的噪声呈现____-滤波器作用。
A 、带通、低通B 、低通、带通C 、高通、低通D 、低通、高通A 4、环路的捕获带、同步带和快捕带的关系是：_____A 、H ω>p ω>L ωB 、p ω>L ω>H ωC 、L ω>H ω>p ωD 、p ω>H ω>L ωD 5、环路锁定时，瞬时频差_____，固有频差______控制频差，相差为_____,控制电压为___.A 、很小的量、等于、0、常数B 、0、大于、很小的量、变量C 、0、小于、很小的量、变量D 、0、等于、很小的量、常数C 6、相位噪声的时域噪声表示_____，频域表示______，它们的关系是____.A 、方差、功率、拉氏变换B 、功率、方差、傅氏变换C 、方差、功率谱密度、傅氏变换D 、方差、功率谱密度、Z 变换B 7、在一阶环中，下列哪种情况环路能锁定_______。
A 、环路增益小于固有频差B 、环路增益大于固有频差C 、环路增益等于固有频差D 、环路增益小于固有频差D ?8、锁相环稳定的条件是：________。
A 、理想情况下相位余量为0°，实际情况相位余量60°B 、理想情况下相位余量小于0°，实际情况相位余量0°C 、理想情况下相位余量为60°，实际情况相位余量0°D 、理想情况下相位余量为180°，实际情况相位余量30-60°A ？9、当环路的相位裕度接近于0°，在滤波器中增加______来改善环路的稳定性。
半导体器件的频率合成器考核试卷
8.本振信号、参考信号、频率转换
9.集成度高、功耗低、体积小
10.杂散抑制比、邻道抑制比
四、判断题
1. ×
2. √
3. √
4. ×
5. √
6. √
7. ×
8. √
9. √
10. ×
五、主观题（参考）
1. PLL在频率合成器中用于实现频率的精确控制和稳定输出。影响PLL相位噪声的因素包括参考晶振的相位噪声、环路滤波器的设计、振荡器的稳定性等。
C.增加DDS的参考时钟频率
D.以上都是
8.以下哪些是影响频率合成器线性度的因素？()
A.振荡器的线性度
B.混频器的线性度
C.电源的稳定性
D.以上都是
9.以下哪些滤波器可以用于频率合成器中滤除不需要的杂散频率？()
A.低通滤波器
B.高通滤波器
C.带通滤波器
D.梳状滤波器
10.关于半导体器件的频率合成器，以下哪些描述是正确的？()
4.半导体器件频率合成器在无线通信系统中提供稳定、精确的频率源，对信号质量和系统性能至关重要。在未来通信技术中，半导体频率合成器将继续发挥关键作用，支持更高效的频谱利用和更高的通信速率。
10.评价频率合成器杂散抑制能力的参数通常是_______和_______。
（答案：杂散抑制比、邻道抑制比）
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.在锁相环（PLL）中，电荷泵的作用是提供反馈电压给相位比较器。（×）
2.直接数字频率合成器（DDS）可以实现快速频率切换和精细的频率分辨率。（√）
A.集成度高
B.体积小
C.功耗低
高频电子技术两套题加答案
高频电子线路课程<1>一、选择题〔每题2分、共30分〕将一个正确选项前的字母填在括号内1．二极管峰值包络检波器适用于哪种调幅波的解调〔C〕A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为〔D〕A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用〔B〕A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为〔C〕A．1/3 B．1/2 C．2 D．45．假设载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为〔B〕A．u PM(t)=U C cos〔ωC t＋m f sinΩt〕B．u PM(t)=U C cos〔ωC t＋m p cosΩt〕C．u PM(t)=U C〔1＋m p cosΩt〕cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz 的干扰信号，此干扰为〔C〕A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为，最大频偏Δf m ＝10kHz，假设调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为〔B〕A．12kHz B．24kHz C．20kHz D．40kHz 8．MC1596集成模拟乘法器不可以用作〔D〕A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为〔C〕A．0.6 B．0.4 C．0.25 D．10．以下几种混频器电路中，输出信号频谱最纯洁的是〔C〕A．二极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，假设保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为〔D〕A．过压B．弱过压C．临界D．欠压12．鉴频的描述是〔B〕A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是〔B〕A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．f s<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．f s<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．以下图所示框图能实现何种功能？〔C〕其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制B．调幅波的解调C．混频D．鉴频15．二极管峰值包络检波器，原电路正常工作。
