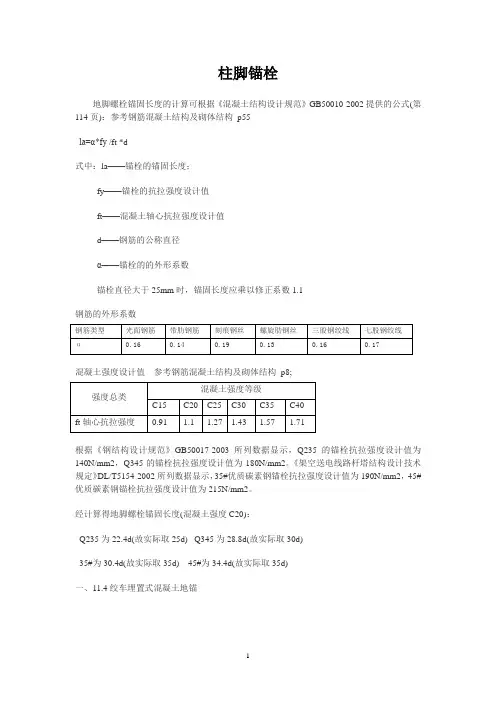

柱脚锚栓地脚螺栓锚固长度的计算可根据《混凝土结构设计规范》GB50010-2002 提供的公式(第114页)：参考钢筋混凝土结构及砌体结构p55la=α*fy /ft *d式中：la——锚栓的锚固长度；fy——锚栓的抗拉强度设计值ft——混凝土轴心抗拉强度设计值d——钢筋的公称直径α——锚栓的的外形系数锚栓直径大于25mm时，锚固长度应乘以修正系数1.1钢筋的外形系数混凝土强度设计值参考钢筋混凝土结构及砌体结构p8;根据《钢结构设计规范》GB50017-2003所列数据显示，Q235的锚栓抗拉强度设计值为140N/mm2，Q345的锚栓抗拉强度设计值为180N/mm2。
《架空送电线路杆塔结构设计技术规定》DL/T5154-2002所列数据显示，35#优质碳素钢锚栓抗拉强度设计值为190N/mm2， 45#优质碳素钢锚栓抗拉强度设计值为215N/mm2。
经计算得地脚螺栓锚固长度(混凝土强度C20)：Q235为22.4d(故实际取25d) Q345为28.8d(故实际取30d)35#为30.4d(故实际取35d) 45#为34.4d(故实际取35d)一、11.4绞车埋置式混凝土地锚K QLGb式中 G ----混凝土自重Q ------牵引力L ----牵引力转距b------重力转距k-----稳定系数 K 》1.4规格矿用11.4千瓦调度绞车11.4KW小绞车基础均要采用砼浇注，其基础规格为1.0×1.0×1.0米。
砼中水泥、黄沙、石子(瓜子片)的配合比为1：2：2；水灰比为0.4。
>1、凡需用小绞车的单位，必须提供布置图以及安装、使用管理措施，经有关单位审批后机电科方可办理设备出库手续。
2、小绞车的安装、摆放必须牢固、平稳，与轨道外侧的间距不小于600mm，与巷帮的间距不小于250mm.3、在用绞车必须实行包机管理，经常保持完好。
现场有岗位责任制、操作规程及管理牌板。
