活塞连杆组的拆卸
活塞连杆组及曲轴拆装
活塞连杆组及曲轴拆装
一、注意事项
1.正确使用工具。
2.防止零件的损坏。
3.安装时用手上螺丝，用工具紧。
4.螺丝较多的部件先上中间，后两边。
5.注意气缸垫的正反两面。
二、拆卸步骤
1、活塞连杆组的拆卸
转动曲轴将准备拆卸的连杆对应的活塞转到下止点→拆卸连杆螺母→取下连杆轴承盖并按顺序放好→用橡胶锤或手锤木柄推出活塞连杆组→用活塞环装卸钳拆下活塞环
2、曲轴飞轮组的拆卸
将气缸体倒置在工作台上→拆卸中间轴密封凸缘→拆卸缸体前端中间轴密封凸缘中的油封→拆卸中间轴→拆卸皮带盘端曲轴油封→拆卸前油封凸缘及衬垫→旋出飞轮固定螺栓从曲轴凸缘上拆下飞轮→拆下曲轴主轴承盖筋骨螺栓分次从两端到中间逐步拧松→抬下曲轴
三、安装步骤
1、活塞连杆组的安装
装上活塞销锁环→将活塞连杆组件装入气缸→用夹具收紧各环，按活塞顶箭头方向将活塞连杆总成从气缸顶部放入缸筒→将其余各缸活塞连杆组件装入相应气缸。
2、曲轴飞轮组的安装
将零件依次摆放整齐准备装配→安装曲轴前后油封和油封座，安装飞轮和滚针轴承→检验曲轴的轴向间隙。
活塞连杆组拆卸的注意事项
活塞连杆组拆卸的注意事项

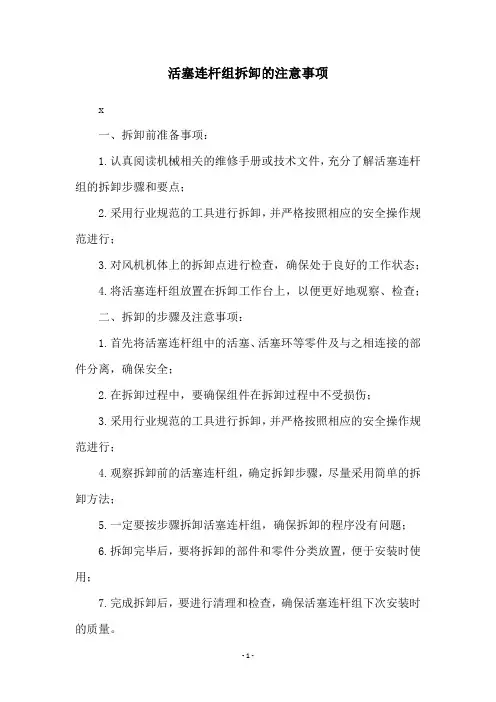

x
一、拆卸前准备事项：
1.认真阅读机械相关的维修手册或技术文件，充分了解活塞连杆组的拆卸步骤和要点；
2.采用行业规范的工具进行拆卸，并严格按照相应的安全操作规范进行；
3.对风机机体上的拆卸点进行检查，确保处于良好的工作状态；
4.将活塞连杆组放置在拆卸工作台上，以便更好地观察、检查；
二、拆卸的步骤及注意事项：
1.首先将活塞连杆组中的活塞、活塞环等零件及与之相连接的部件分离，确保安全；
2.在拆卸过程中，要确保组件在拆卸过程中不受损伤；
3.采用行业规范的工具进行拆卸，并严格按照相应的安全操作规范进行；
4.观察拆卸前的活塞连杆组，确定拆卸步骤，尽量采用简单的拆卸方法；
5.一定要按步骤拆卸活塞连杆组，确保拆卸的程序没有问题；
6.拆卸完毕后，要将拆卸的部件和零件分类放置，便于安装时使用；
7.完成拆卸后，要进行清理和检查，确保活塞连杆组下次安装时的质量。
活塞连杆组的拆卸步骤
活塞连杆组的拆卸步骤同学们！今天咱们一起来了解一下活塞连杆组的拆卸步骤，这可是个挺有趣的过程哦！咱们得把准备工作做好。
就像我们要出去玩，得先准备好背包和水壶一样。
对于拆卸活塞连杆组，我们需要准备好合适的工具，比如扳手、螺丝刀、活塞环压缩器等等。
而且，一定要确保发动机已经冷却下来了，不然会烫到手的哟！第一步，要拆下汽缸盖和油底壳。
这就像是给发动机脱掉“帽子”和“裙子”。
拆汽缸盖的时候，要小心那些螺丝，按照一定的顺序逐个拧松，别一下子乱拧，不然可能会损坏汽缸盖。
第二步，转动曲轴，让活塞处于下止点的位置。
这时候，我们就能清楚地看到活塞连杆组啦。
第三步，用工具拆下连杆螺栓的螺母。
这里要注意哦，连杆螺栓的螺母可不能随便乱拆，也是有顺序和技巧的。
第四步，使用活塞环压缩器。
这个工具就像是给活塞环戴了个“紧箍咒”，把活塞环压缩起来，这样活塞就能顺利地从汽缸里取出来啦。
第五步，轻轻敲出活塞连杆组。
可别用太大力气，不然会弄坏零件的。
敲的时候要均匀用力，慢慢地把活塞连杆组取出来。
比如说，在拆卸连杆螺栓的时候，如果拧得太紧或者太松，都可能会影响后续的安装和发动机的性能。
还有，在取出活塞连杆组的时候，如果不小心碰到了汽缸壁，可能会刮伤汽缸，那就麻烦大了。
当活塞连杆组取出来后，要把它们摆放整齐，并且做好标记。
这样在安装的时候，就不会弄混啦。
整个拆卸过程都需要我们细心、耐心，不能着急。
就像搭积木一样，一步一步来，才能把事情做好。
而且，拆卸完之后，还要对零件进行仔细的检查，看看有没有磨损、裂纹或者其他损坏的地方。
如果有问题，就要及时更换新的零件，这样发动机才能重新健康地工作起来。
活塞连杆组的拆装及活塞环的检测方法
活塞连杆组的拆装及活塞环的检测方法活塞连杆组是内燃机中的关键部件之一，它将活塞与曲轴相连，使活塞在每一次往复运动中转化为曲轴的旋转运动。
活塞连杆组的拆装对于内燃机的运行和维修非常重要，下面介绍一下活塞连杆组的拆装方法。
拆装活塞连杆组的工具和材料准备：1. 扳手：用于拧紧和松开螺栓。
2. 打孔锤：用于敲击活塞销脱落活塞销。
3. 橡胶锤：用于敲击活塞销和活塞。
4. 润滑油：用于活塞销和活塞的润滑。
活塞连杆组的拆装步骤：1. 首先，将引擎停止工作并拆下曲轴箱盖。
2. 使用扳手松开连杆螺栓，逐个拆下每根活塞连杆。
3. 使用橡胶锤轻轻敲击活塞销，使其从活塞和连杆上脱落。
注意不要用过大的力量，以免损坏活塞销孔。
4. 当活塞销脱落后，轻轻将活塞和连杆分离开。
5. 拆下活塞环，用橡胶锤轻轻敲击活塞环，使其从活塞槽中脱落。
6. 检查连杆和活塞，如果发现有损坏或磨损的部分，应及时更换。
活塞环的检测方法活塞环是活塞和气缸套之间的密封件，它起到密封气缸的作用，同时还能承受活塞与气缸壁之间的摩擦力。
活塞环的质量对于发动机的性能和寿命有着重要的影响，因此需要定期检查活塞环的状况。
活塞环的检测方法主要有以下几种：1. 目视检查：将活塞环取出并清洗干净，用肉眼观察其表面是否有裂纹、磨损、疲劳等情况。
如果有异常情况，应及时更换。
2. 尺寸测量：使用滑规或数显千分尺对活塞环的直径进行测量，以及活塞环的厚度、高度等尺寸。
尺寸不合格的活塞环也需要更换。
3. 气密性检测：将活塞环装到气缸套内，然后用风门将气体注入气缸，观察是否有气体泄漏。
如果有泄漏，说明活塞环密封性能不好，需要更换。
4. 摩擦力测试：将活塞环装到活塞槽中，然后加上适量的润滑油，用专用设备施加一定的摩擦力，观察活塞环是否正常工作。
如果活塞环摩擦力过大或过小，都会影响发动机的正常工作。
在活塞连杆组的拆装和活塞环的检测过程中，需要注意以下几点：1. 操作要细心，不要用过大的力量，以免损坏活塞和活塞环。
活塞连杆组拆卸
活塞连杆组拆卸
活塞连杆组是发动机的核心部件之一，出现问题时需要及时拆卸
维修或更换。
下面我们就来介绍一下活塞连杆组的拆卸过程。
1. 前期准备
在拆卸活塞连杆组前，需要先准备好相应的工具。
一般需要准备
活塞环钳、活塞簧夹、螺丝刀、扳手、千斤顶等工具。
另外，在拆卸前，一定要先排放冷却液和机油，以免拆卸时溢出。
2. 拆卸活塞组
首先要拆卸的是活塞组。
首先将发动机的外壳拆除。
然后使用活
塞环钳将活塞环挤压并取出，解下活塞环后，再将活塞簧夹夹住活塞头，用千斤顶轻轻推动，使整个活塞从缸体内脱离。
3. 拆卸连杆组
活塞拆卸后，接下来就是拆卸连杆组了。
首先要用扳手拆卸连杆
螺栓。
在拆卸连杆螺栓时，需要按照规定的顺序逐个松开，不要一次
性全部拆下来。
拆下来后再将连杆盖上的螺母、螺栓和垫片全部取出，注意标记顺序和位置。
4. 拆卸曲轴
当连杆拆卸完成后，就可以拆卸曲轴了。
首先要用千斤顶将发动机顶起，在机油底壳下找到所有曲轴螺栓，依次进行拆卸，注意拆卸顺序和力度。
拆卸完成后，就可以将曲轴轻轻拿出。
以上就是活塞连杆组的拆卸过程。
为了确保拆卸安全和后续维修正常，拆卸前一定要认真了解每个步骤和工具使用，确保操作正确规范。
拆卸完成后，还需要认真检查每个零部件是否完好无损，并在装配时仔细核实位置和方向，以免出现问题。
拆卸活塞连杆组的步骤
拆卸活塞连杆组的步骤标题一：准备工作在拆卸活塞连杆组之前，首先需要做一些准备工作。
将车辆停在平坦的地面上，并确保车辆处于安全状态，手刹已经拉紧且车辆固定好，以防止车辆滑动或倾斜。
同时，确保发动机已经冷却至室温，以免烫伤自己。
标题二：拆卸缸体罩盖需要拆卸缸体罩盖，这是为了暴露出活塞连杆组的位置。
使用扳手或扳手套筒，拆下缸体罩盖螺栓，并将罩盖取下。
标题三：松开连杆螺栓在拆卸活塞连杆组之前，需要先松开连杆螺栓。
使用扳手或扳手套筒，逐个松开连杆螺栓，并将螺栓取下。
在松开螺栓时，要注意按照正确的顺序进行，以避免对发动机造成损坏。
标题四：拆卸活塞销在连杆螺栓松开后，可以拆卸活塞销。
活塞销是连接活塞和连杆的重要组成部分，需要小心操作。
将活塞销轻轻拉出，然后将活塞和连杆分开。
标题五：拆卸活塞环拆卸活塞环是接下来的步骤。
活塞环是安装在活塞上的环形零件，通常有两个或三个。
使用特殊的活塞环夹钳，将活塞环一点一点地取下。
要小心操作，以免损坏活塞环。
标题六：拆卸活塞当活塞环被取下后，可以拆卸活塞。
轻轻地将活塞从缸体中取出，注意不要刮伤活塞或缸体内壁。
在拆卸活塞时，要小心避免活塞上的油污弄脏其他部件。
标题七：拆卸连杆组最后一步是拆卸连杆组。
将连杆与曲轴分离，轻轻地将连杆从缸体中取出。
在拆卸连杆组时，要注意保持连杆与曲轴的匹配性，以防止损坏。
总结：拆卸活塞连杆组是一项复杂而精细的工作，需要仔细操作。
在拆卸前，需要做好准备工作，并确保安全。
按照以上步骤进行拆卸，可以保证顺利完成，并避免对发动机造成损坏。
拆卸过程中需要小心操作，避免刮伤活塞或缸体内壁。
完成拆卸后，可以对活塞连杆组进行维修或更换，以保证发动机的正常运转。
活塞连杆组拆装流程
活塞连杆组拆装流程一、准备工具和设备在进行活塞连杆组的拆装之前，需要准备以下工具和设备：1.扳手和螺丝刀：用于拆卸和紧固螺栓。
2.活塞连杆拆卸工具：用于从缸体中取出活塞连杆组。
3.缸盖拆卸工具：用于拆卸缸盖。
4.清洗剂：用于清洗零件。
5.检查工具：如卡尺、塞尺等，用于检查零件尺寸和间隙。
6.替换零件：如活塞、连杆、缸盖垫片等，根据需要准备。
二、拆卸缸盖和缸体1.使用缸盖拆卸工具，按照规定的顺序松开缸盖螺栓。
2.小心地取下缸盖，避免损坏密封垫或缸体。
3.拆下缸体上的附件，如喷油器、火花塞等。
三、取出活塞连杆组1.使用活塞连杆拆卸工具，将活塞连杆组从缸体中取出。
2.注意不要损坏活塞环或气缸壁。
四、清洗和检查零件1.使用清洗剂清洗活塞、连杆、缸体等零件。
2.检查零件表面是否有裂纹、磨损等损伤。
3.使用检查工具测量活塞、连杆的尺寸，确认是否符合要求。
五、更换损坏零件1.根据检查结果，更换损坏的活塞、连杆、缸盖垫片等零件。
2.确保新零件与原有零件相匹配，符合技术要求。
六、组装活塞连杆组1.将活塞环安装在活塞上，确保活塞环的开口位置和间隙符合要求。
2.将活塞连杆组组装到缸体中，确保活塞与连杆的连接正确且紧固。
七、安装缸盖和缸体1.在缸盖密封垫上涂抹适量的密封胶。
2.将缸盖按照规定的顺序和扭矩拧紧到缸体上。
3.安装缸体上的附件，如喷油器、火花塞等。
八、检查和调整间隙1.检查活塞与气缸壁的间隙，确保符合要求。
2.调整气门间隙，确保发动机正常运转。
3.检查曲轴箱机油油位，确保机油充足。
完成以上步骤后，活塞连杆组的拆装流程就结束了。
在整个过程中，需要注意安全操作，避免损坏零件或设备。
同时，要严格按照规定的顺序和扭矩进行操作，确保发动机的正常运转和性能。
发动机活塞连杆组的拆卸
发动机活塞连杆组的拆卸
拆卸发动机活塞连杆组需要遵循以下步骤：
1. 按照由上至下的顺序拆卸外围附件。
2. 拆卸气缸盖，需注意将缸盖螺栓按照由两端向中间对称分几次旋松，以免缸盖变形。
3. 拆卸油底壳。
4. 检查活塞顶部的装配标记，若无则打上标记并标明气缸号。
5. 转动曲轴，将准备拆卸的连杆相对应的活塞转至下止点位置。
6. 拆下连杆螺母，取下连杆盖、轴承，并按次序放好。
7. 用橡胶锤或铁锤木柄推出活塞连杆组，注意不要倾斜，不要硬撬、硬敲，以免损坏气缸。
8. 取出活塞连杆组后，应将连杆盖、螺栓、螺母按原位装回，并检查连杆的装配标记。
标记应朝向传动带盘，连杆和连杆大头打上对应缸号。
9. 用活塞环装卸钳拆下活塞环。
观察活塞环上的标记，“TOP”朝向活塞顶部。
10. 拆卸活塞，加热到60摄氏度后拆下活塞销。
请注意，以上步骤仅供参考，建议咨询专业维修人员获取更准确的信息。
活塞连杆组件拆装的基本流程
活塞连杆组件拆装的基本流程
活塞连杆组件是内燃机中的重要部件，连接活塞和曲轴，用于将活塞产生的往复运动转换为曲轴的旋转运动。
下面是活塞连杆组件拆装的基本流程：
拆卸：首先需要将发动机的外部零部件和附件进行拆卸，包括进气歧管、排气管、发电机、空调压缩机等。
然后卸下活塞连杆盖，并将连杆螺栓逐步松开。
拆卸活塞：将活塞环卸下，使用专用工具将活塞从缸体中取出。
注意标记每个活塞的位置，以便后期安装时能够正确放置。
拆卸连杆：将连杆螺栓完全卸下，然后小心地将活塞连杆从曲轴上取下。
在此过程中需要注意不要损坏曲轴表面或活塞销轴。
清洁和检查：拆卸后的活塞连杆组件需要进行清洁，并进行仔细的检查。
检查活塞环、活塞销轴、连杆轴承等部件的磨损情况，以确定是否需要更换零部件。
组装：在组装之前，需要将所有零部件清洁干净，并涂抹适量的润滑油。
然后将活塞连杆与曲轴对齐，安装好连杆轴承，并按照规定的扭矩要求紧固好连杆螺栓。
安装活塞：将活塞重新安装到缸体中，并根据要求安装好活塞环。
确保活塞的安装位置正确，并且活塞环的安装方向和间隙都符合要求。
安装连杆盖：最后，安装好活塞连杆盖，并按照规定的扭矩要求紧固好螺栓。
在进行活塞连杆组件的拆装过程中，需要特别注意安全，并严格按照相关技术规范和工作指导书进行操作，以确保拆装过程的安全和有效性。
1。
活塞连杆组分解的操作方法
活塞连杆组分解的操作方法
要将活塞连杆组分解，您需要按照以下步骤进行操作：
1. 准备工具：扳手、锤子、冲击工具、适配块、拉杆等。
2. 解除曲轴连杆螺栓：使用扳手或冲击工具，松开活塞连杆上的螺栓。
螺栓的数量根据具体车型而定，一般为两个或四个。
3. 分离连杆与活塞：使用锤子轻轻敲击活塞连杆底部，以分离连杆和活塞。
如果活塞连杆与活塞较为紧固，可以使用适配块和拉杆加大力量。
4. 检查活塞连杆：将连杆清洗干净，并仔细检查是否存在裂纹、磨损或变形等问题。
如果发现问题，需要进行修理或更换。
5. 清洗活塞和活塞环：将活塞和活塞环放入溶剂中清洗干净，并用干净的布擦干。
6. 更换活塞环：如果需要更换活塞环，将原有的活塞环取下，然后安装新的活塞环。
确保活塞环正确安装，并与活塞配合良好。
7. 组装活塞连杆：将活塞连杆重新安装到活塞上，确保连杆和活塞的连接正确并牢固。
8. 拧紧曲轴连杆螺栓：使用扳手或冲击工具，逐个拧紧活塞连杆上的螺栓。
9. 进行测试：完成装配后，进行必要的测试以确保组装正确，并检查是否存在任何问题或异常。
请注意，以上步骤仅为一般操作指南，具体操作可能因不同的车型或具体情况而有所不同。
在进行活塞连杆组分解之前，请确保您具备足够的知识和技能，或寻求专业人士的帮助。
活塞连杆组拆卸的注意事项
活塞连杆组拆卸的注意事项活塞连杆组拆卸的注意事项活塞连杆组拆卸是汽车发动机的一项大修工作，也是调整汽车发动机性能的重要环节。
拆卸过程复杂，错误将会严重影响发动机性能，甚至损坏发动机。
因此，拆卸前必须做好调整，熟悉拆卸过程，避免出现意外情况。
一、拆卸前准备1、检查各个连杆、销轴、活塞等零部件是否有磨损、损坏等情况，如有磨损、损坏，要及时更换新的。
2、用直径为36mm的钳子夹紧连杆，以保证因拆卸时环缝受力变形而导致活塞行程不准的情况，以免出现意外情况。
3、拆卸前，要检查活塞环的安装条件，安装时要求活塞环安装要正确。
4、拆卸连杆时要注意顺序，以免拆卸顺序出错，影响上升活塞及活塞环的正确安装和拆卸，以免出现意外情况。
二、拆卸过程1、拆卸活塞环：首先连杆组要用一定的力量抓紧，将活塞环装在活塞上，反复把力量转换到活塞环上，以使其逐步脱落，然后用一只钳子或一个手提扳手，将活塞环拆卸。
2、拆卸连杆：将连杆拆卸，需要仔细检查 and 调整，检查连杆的安装和拆卸紧固件的位置，根据拆卸的组合来决定拆卸时的拧螺母连杆的紧固位置。
3、拆卸活塞：活塞拆卸后，必须检查活塞圆形可调范围：观察活塞圆形在活塞环的侧边是否有调整尺寸，活塞圆形可调范围为7-13mm，可调范围过大、过小时，应及时进行调整，以避免拆卸错误。
三、拆卸后维护1、拆卸后，有必要检查和清洁活塞组的活塞、连杆、活塞环、销轴等零部件，以防止发动机启动后活塞组损坏或发动机漏气。
2、活塞环、活塞圆形、连杆、销轴等零部件拆卸后，应用清洁剂和一块干净的布擦拭干净，以免污物残留在零部件表面上。
3、拆卸后，连杆、活塞圆形、活塞环等零部件，要用潮湿的抹布擦拭，以防止污染滑动部件，增加发动机性能。
4、拆卸后，活塞组的各个封头要用洁净油润滑，以免发动机再次上车时发生早晚磨损、气隙不准等情况。
四、总结拆卸活塞连杆组时，必须熟悉拆卸步骤，并严格按照拆卸步骤进行，以免出现意外情况，影响汽车发动机性能，及时发现和修复故障。
活塞连杆组拆装与检修
听诊
• 将听诊器或长柄起子触在发动机缸体中部， 如确诊，应更换活塞和气缸套，按规范要 求选配好活塞和气缸的配合间隙，才‘能 彻底排除敲缸故障。
Thanks
注： 配缸间隙过大导致活塞裙部磨损严重，也会导致活塞 敲缸响的故障现象，还会导致“上窜机油下窜气”， 会导致“烧机油”，严重可能导致气缸压力不足，从 而汽车无法启动！
在离裙底部16 mm 处测量活塞的直径。
本田飞度：标准（新）： 72.980–72.990 mm 维修极限： 72.970 mm
5、活塞的选配的原则
（2）弯曲变形：
若上测点与平板接触，两下测点不接触且与平板的间隙一致， 或下两测点与平板接触，而上测点不接触，表明连杆弯曲， 可用厚薄规测出测点与平板之间的间隙，即为连杆在100㎜ 长度上的弯曲度。
（3）扭曲变形：
若只有一个下测点与平板接触，另一下测点和上测点 与平板不接触，且下测点与平板间隙为上测点与平板 间隙的两倍，这时下测点与平板的间隙，即为连杆在 100㎜长度上的扭曲度。
图 活塞直径的测量
活塞至气缸的配缸间隙：
发动机：本田飞度 标准（新）：0.010–0.035 mm 维修极限： 0.05 mm
一般乘用车间隙大约在0.01--0.08mm之间
注： 配缸间隙过大导致活塞裙部磨损严重， 也会导致活塞敲缸响的故障现象，还会 导致“上窜机油下窜气”，会导致“烧 机油”，严重可能导致气缸压力不足， 从而汽车无法启动！
连杆变形的校正 在校正连杆时，首先要记下连杆弯曲与扭曲的方向和
数值，利用连杆校正器进行校正。通常是先校正扭曲，再 校正弯曲。
六、其它零部件检修（飞度）
1. 测量活塞销的直径。 活塞销直径 标准 （新） ：17.996–18.000 mm(0.7085–0.7087 in.)
活塞连杆组的拆装要求
活塞连杆组的拆装要求活塞连杆组是内燃机中的重要组成部分，它连接着活塞和曲轴，并通过往复运动将活塞的线性运动转化为曲轴的旋转运动。
拆装活塞连杆组时，需要注意以下要求：1. 工具准备：在拆装活塞连杆组之前，必须准备好适当的工具。
常用的工具包括扳手、扳子、敲击工具、油封工具等。
确保使用正确的工具，以避免损坏活塞连杆组或其他零部件。
2. 清洁工作区：在进行拆装操作之前，清洁工作区是非常重要的。
清除工作区周围的灰尘和杂物，确保操作区域整洁干净。
这样可以避免灰尘和杂物进入活塞连杆组，导致零件损坏或不正常磨损。
3. 细心标记：在拆卸活塞连杆组之前，建议细心标记连接处。
使用标签或其他标记方法，将连杆和活塞的安装位置进行标记。
这样可以确保在装配过程中正确地重新连接活塞连杆组，以避免引起不均匀的磨损或其他损坏。
4. 拆卸过程：拆卸活塞连杆组时，必须小心轻柔，以免导致不必要的损坏。
使用适当的工具和技巧，解开活塞销和连杆螺栓，将连杆与活塞分离。
在操作过程中，应留意活塞上是否有其他零件或密封件，以确保不会遗漏或损坏。
5. 注意细节：在拆卸活塞连杆组时，特别要注意一些重要细节。
首先，应确保所有的紧固件和固定件都已经彻底拆卸并妥善存放。
其次，应留意活塞环的安装位置，并小心取下或安装活塞环，避免损坏或失效。
最后，应检查活塞销孔和连杆的磨损程度，如有必要进行更换或修复。
总之，在拆卸活塞连杆组时，需要仔细操作，并按照正确的步骤进行。
遵循上述要求，可以确保安全和有效地拆装活塞连杆组，从而维护内燃机的正常运行。
简述活塞连杆组的拆装步骤
简述活塞连杆组的拆装步骤
活塞连杆组是发动机中的一个重要部件，它连接活塞和曲轴。
拆装活塞连杆组的步骤如下：
1. 将车辆置于平整的地面上，停稳并切断点火系统。
2. 卸下油底壳和机油滤清器，排空发动机中的机油。
3. 卸下曲轴支撑点的部件，例如凸轮轴。
4. 清洗活塞连杆组周围的区域，以防止灰尘和杂质进入发动机。
5. 用扳手卸下活塞销销钉，然后轻轻击打活塞销使其松动。
注意要保持活塞连杆的位置与曲轴对齐。
6. 将曲轴与连杆分离，通过推动活塞将连杆从曲轴抽出。
需要注意活塞和连杆的配对关系，以便正确安装。
7. 拆卸旧的活塞环，清洁并检查活塞、连杆和活塞销是否出现磨损或损坏。
8. 将新的活塞环安装到活塞上，并涂抹适量的润滑油。
9. 将连杆装配到曲轴上，并安装活塞销销钉。
确保活塞销销钉正确安装和锁紧。
10. 涂抹适量的润滑油，并安装曲轴支撑点的部件。
11. 重新安装油底壳和机油滤清器，加入适量的清洁的机油。
12. 启动发动机，并检查是否有漏油或异常噪音。
以上是拆装活塞连杆组的基本步骤，需要在良好的工作环境和娴熟的操作技巧下进行。
如遇复杂情况，建议寻求专业技术人员的帮助。
拆装活塞连杆组的步骤
拆装活塞连杆组的步骤拆装活塞连杆组的步骤：一、准备工作在进行活塞连杆组的拆装之前，首先需要进行一些准备工作。
包括准备好所需的工具和设备，如扳手、钳子、橡皮锤等。
同时，还需要保证工作区域清洁整齐，以便于操作和防止零件丢失。
二、拆卸活塞连杆组1. 首先，将发动机的活塞连杆组所在的部位暴露出来，通常需要拆下发动机的缸盖和曲轴箱等部件。
2. 使用扳手或钳子，拆卸活塞连杆与曲轴的连接螺栓。
注意，拧下螺栓时需要按照规定的顺序进行，以避免造成不必要的损坏。
3. 拆卸连杆大头和活塞之间的销轴，并将活塞和连杆分开。
三、检查活塞连杆组在拆卸活塞连杆组之后，需要对其进行检查，以确保其状态良好，没有损坏或磨损。
具体步骤如下：1. 检查活塞的外观，观察是否有明显的裂纹或变形。
2. 检查活塞环的磨损程度，如有需要，应及时更换。
3. 检查连杆大头和小头的磨损情况，确保其配合间隙在规定范围内。
4. 检查活塞销轴的磨损情况，如有需要，应及时更换。
四、安装活塞连杆组在检查完活塞连杆组之后，需要进行安装。
具体步骤如下：1. 将活塞和连杆组合在一起，确保销轴正确安装在连杆小头和活塞之间。
2. 使用橡皮锤轻轻敲击连杆大头，将其与曲轴连接。
注意，敲击力度要适中，避免损坏零件。
3. 拧紧连杆与曲轴的连接螺栓。
同样需要按照规定的顺序和扭矩进行操作，以确保连接牢固。
五、整理工作区在完成活塞连杆组的安装之后，需要整理工作区，清理残留的工具和零件，确保工作区干净整洁。
六、测试和调整在完成拆装活塞连杆组的工作之后，还需要进行测试和调整，以确保其正常工作。
可以通过手动旋转曲轴，观察连杆的运动是否平稳，是否存在异常噪音等。
总结：拆装活塞连杆组是对发动机进行维修和保养的重要步骤之一。
通过正确的操作和检查，可以确保活塞连杆组的正常工作，提高发动机的性能和寿命。
在进行拆装工作时，需要注意安全和细心，避免造成不必要的损坏。
同时，及时进行检查和维护，可以发现潜在问题并及时处理，以保证发动机的可靠性和稳定性。
活塞连杆组拆卸的注意事项
活塞连杆组拆卸的注意事项
活塞连杆组是发动机中不可或缺的部件，它连接活塞和曲轴，将活塞的上下往复运动转化为曲轴的旋转运动。
在维修和更换发动机时，有时需要拆卸活塞连杆组。
下面是拆卸活塞连杆组时需要注意的事项。
1.注意安全。
在拆卸活塞连杆组时，要将车辆停在平坦的地面上，关掉发动机，并拔掉电池线。
同时，穿戴好适当的防护装备，如手套、眼镜、口罩等。
2.标记活塞连杆。
在拆卸活塞连杆时，要将每个活塞连杆标上编号，以便于重新组装时正确安装。
3.检查活塞连杆。
在拆卸活塞连杆前，要先检查活塞连杆是否有损坏或磨损，如果有，就需要更换。
4.使用专用工具。
拆卸活塞连杆需要使用专用工具，如活塞连杆分离器、活塞环卸载器等，以确保操作的安全性和有效性。
5.清洗活塞连杆。
在拆卸活塞连杆后，要将其清洗干净，以去除积聚的油渍和污垢，并确保活塞连杆表面光滑无划痕，以保证重装后的使用效果。
6.重新组装。
在重新组装活塞连杆时，要按照原来的编号和顺序进行组装，并使用扭矩扳手进行拧紧，以确保活塞连杆的合理紧固。
总之，拆卸活塞连杆组需要格外注意，操作要细致、认真，遵循正确的步骤和方法，以确保操作的安全性和有效性。
同时，保养和维护活塞连杆组也是保障发动机正常运行的关键步骤。
- 1 -。
活塞连杆组拆卸的注意事项
活塞连杆组拆卸的注意事项
活塞连杆组是发动机中非常重要的部件之一，如果不注意拆卸，很容易导致发动机损坏。
以下是拆卸活塞连杆组时需要注意的事项：1.在拆卸活塞连杆组之前，需要先将发动机的油底壳卸下来，清理底部的油污。
2.拆卸活塞连杆组时，需要使用专用工具，包括活塞环钳、活塞钳、活塞销钳等，以避免损坏活塞和连杆。
3.在拆卸活塞连杆组之前，需要标记每个活塞的位置和方向，以确保在重新组装时能够正确安装。
4.拆卸活塞连杆组时，需要注意每个螺栓的扭力，不要过度拧紧或松动，以免影响发动机的正常工作。
5.在重新组装活塞连杆组时，需要涂抹适量的润滑油，以保证活塞和连杆的正常工作。
拆卸活塞连杆组需要非常小心谨慎，如果不慎造成损坏，将会对发动机的使用寿命和性能产生不良影响。
因此，在拆卸活塞连杆组之前，一定要仔细阅读相关的技术资料，或者请专业技术人员进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实施结果--你自己满意吗？
改进措施--你有什么打算？
第四部分 教后反思
1 激发兴趣-----在课堂上，让学生动手去做成功一件 事情。会极大的激 发其兴趣。 2 授之以渔-----课堂上时间经历有限，如何让学生找 到自我学习的方法和思路，是值得思考的问题 3 综合能力培养----- 知识和技能知识载体！！学生 的综合能力的提高才是真正的提高！！ 4 实践教学-----没有实践的职教不是真正的职教，没 有装备的职教不是完全的职教 5教学目的-----教师要明白为谁而教，教什么？才能 有更深入的思考怎么教？
引导学生：活塞连杆机构安装 的优良关键是是否符合技术标 准。这就要求学生按原来的标 准安装--引出安装标记的寻找 ---突破难点！！ 学生辩：难点突破,观 点可以碰撞———激 烈的课堂讨论甚至争 论 , 可以增加课堂气 氛。提高学习效果。 辩中学
环节四、修订维修方案 实施方案：小组讨论，合作完成 要 求：完成任务书，教师注意引导
2）教材处理及资源整合： 增：增加零件的标记寻找。 ---发动机拆装基本方法的训练 缩：化简活塞连杆原理纯理论性讲解 ---保理论持够用，强化能力。 组：丰田发动机活塞连杆的拆-洗-检-装 顺序教学 ---充分利用现有教学设备 建：结合教学设备、网络资源、教材等资源进行优 化整合，构建成教学行为的保障 ----有效的进行教学资源的整合
--缸活塞连杆组的试拆装
实施方案：试进行一缸活塞连杆组的拆装，讨论
制定拆卸方案
要 求：分小组进行，拆装，方案记录分工明
确。
学生先做在学，感受 直观，容易接受，符 合人脑接受食物的顺 序。
做到省时高效了吗？ 要为顾客着想！ 做中学
环节三、评估方案
--观察，方案讨论
•实施方案：观察活塞连杆机构，思考如何保证拆卸 下来后还能按原位装回 ，以及需要注意 的有那几个方面。 •要 求：小组合作，观察讨论，得出结论，并填 写任务书
3.学情分析
学习心理：喜欢自我表现， 好玩，但专业知识思维太 固定. 对策：提供自我表现空间， 增加课外实践知识。
课堂怎么组织 呢？
情感认识：目标性强，情感丰 富，态度较端正，但层次不一 对策：注意照顾学习后进者，内 容有梯度，进行合理化分组。共 同提升。
岗位需求： 知识、能力、素养
能力基础： 初步接触发动机拆， 对发动机结构有所了解。奠定本 学习基础。 学习建议：总结学习发动机拆装、 工具使用等的一般规范。
项目 汽油发动机的结构与拆装
活动二：活塞连杆组的拆装
内容来自 《汽车结构与拆装》（上）
活塞连杆组的拆装
第一部分：课情分析
第二部分：教学过程设计
教学设 计程序 第三部分：教学评价 第四部分：教后反思
第一部分：课情分析
1.设计思路
岗位能力
教学内容 教学模式 学会 会学
发动机大修的拆装作业！
实践技能培养为主，理论为辅
注意5S的管理、团队合作精神
人格完善
支撑
5.重点难点
重点：活塞连杆组的拆装及注意问题。 ---- 依据大纲与工作岗位确定 难点：思考如何保证按照原来标准原封不动的装上 ----依据学情分析和学习内容确定
怎么才能做 到呢？
6.教、学方法设计
学情分析 教学目标 重点难点 逐渐由“学会”到“会学”。
学法 自主性学习；探究性学习：协作性学习方 法， 教，学方法
顾客对维修方案赞同了 最终的效果怎么样呢？验 证一下吧？ 实践是检验真理的 标准，此过程，学 生体验更加深刻。 练中学
环节六：看谁做得好！！ 实施方案：各组派一名选手和裁判 教 师：监督和组织 （增加一款新型 发 动机以满足不同层次的学生 ）
有了好的方案，谁能又 好又快的执行呢？让顾客 最终满意呢？选出最让车 主满意的一组去帮顾客 修车吧！！ 赛中学 强化训练，加强集体 荣誉感，层次化教学
知识基础： 学生已经学完了《汽车 构造与维修》课程。但知识不牢固。 对策：必要知识巩固、用不到的 知识删除或自学。
4.学习目标
课堂 目标
课堂 内容
企业 要求
技能目标
掌握活塞连杆组的拆装技能以及规 范使用工具。
就业能力
主体
知识目标
识记活塞连杆组结构、零件名称 及 相互之间的装配关系
智力发展
基础
素养目标
教法： 采用了启发式教学法。 通引。
第二部分：教学过程设计
（一）课前准备
老师准备：布置任务，并下发任务书； 实验室 开 放；提供汽车维修手册电子档（qq共 享）；qq在线交流； 学生准备： 1.查找资料了解活塞连杆组件损坏的维修流程是 什么？ 2.查找相关资料，了解活塞连杆的拆装需要准备 那些拆装工具 自我学习能力的培养
谢谢
引导各组展示自己的 维修方案，那组好？ 为什么好？最终是让公 司满意！顾客满意！以此 突出重点！！ 探中学
学生知道自己错在哪了， 就知道该怎么改进了， 目标感得到增强。学生 探索能力得到增强。
环节五：任务执行
--按照方案拆装活塞连杆组
实施方案：两人拆卸 （一人主拆，一人负责工具） 要 求：两人观察拆卸步骤和操作规范。 教师进行巡回指导，注意学生能 力差别
环节七 ：课堂小结与作业
小结： 1.活塞连杆组的拆装 2.拆装过程中的注意问题， 知道拆是为了装
学习内容只是能力提高 的一个载体！一个过程， 学会学习才是能力提高的 真正体现！！ 学生讨论 工作过程
品中学
作业：1.整理拆装应注意的问题 2.换一种车型的发动机！！你还会拆装吗？
第三部分： 教学评价
先试拆装（做）—再纠错（辩）
再做（练）
主动发现问题； 研究问题；独立解决问题。
能力的陪养
自主性学习；合作性学习；探究性学习；
是关键！！
2.教材分析
1）教材分析 选用教材：汽车结构与拆装上 主编：左适够 高等教育出版社 内容分析： 性质：实践技能培训的课程 内容：核心性、必备维修技能 优点：行动体系教材 不足：介绍车型单一
环节一：讨论方案
--讨论活塞连杆组拆装过程
实施方案：观察活塞连杆组，讨论活塞连杆组的拆 装步骤与注意事项
要
求：分小组进行，讨论拆装步骤。并整理
记录完整。
教师导思：发动机 拆装的关键是什么？ 怎么保证？
思中学
合作性学习，探 究性学习。小组 能力互补。 能力是关键—— 要由学会向会学 转变
环节二：执行方案
（二）情景设计 • 某顾客汽车出现严重冒蓝烟情况！！初步判 断是活塞环间隙过大！！请你研究维修方案？ 顾客要求：既省时，又能保证维修质量。
？怎么办 （培养学生分析与策划能力，
知道为什么而学）
（三）学习过程
学 生 能
力
逐
步
的
提
高
环节一：讨论方案 10' 环节二：执行方案 25' 环节三、评估方案 15' 做中学 环节四、修订方案 10' 环节五：任务执行 25' 环节六：活动竟 赛35' 环节七：课堂小结 与作业5'
