pcba 漏铜ipc允收标准
pcb板焊接漏铜ipc允收标准
PCB板焊接是电子产品制造中的重要环节，而焊接漏铜是一个常见的质量问题。
为了确保焊接质量达到要求，IPC（国际电子工业联合会）制定了一系列的允收标准，以指导制造商和质检人员进行评估。
在本文中，我将深入探讨pcb板焊接漏铜问题，并结合IPC的允收标准，为您详细解读这一主题。
1. 理解PCB板焊接漏铜的原因PCB板焊接漏铜是指在焊接过程中，焊接区域出现未覆盖铜箔的情况。
这可能由于焊接工艺不当、材料质量不达标或设备故障等因素引起。
焊接漏铜严重影响了电路板的电气连接和整体性能，因此需要高度重视。
2. IPC允收标准对焊接漏铜的要求IPC标准主要包括IPC-A-600、IPC-6012和IPC-A-610等，它们分别对不同类型的PCB板焊接质量进行了详细的规定。
在这些标准中，焊接漏铜问题被列为了严重的缺陷，对其要求严格。
对于焊接漏铜位置、面积、深度等都做了详细的规定，以便制造商和质检人员能够准确评估焊接质量是否合格。
3. IPC允收标准的应用与价值了解和遵守IPC允收标准，对于制造商来说具有重要的意义。
它不仅可以帮助企业建立高品质的生产标准，还可以提高产品的可靠性和稳定性。
对于质检人员来说，掌握IPC标准可以帮助他们更加全面、深入地了解焊接质量，从而及时发现并解决潜在的问题。
4. 个人观点与理解通过深入研究IPC允收标准对焊接漏铜的要求，我对PCB板焊接质量有了更深刻的理解。
在今后的工作中，我将更加严格地按照IPC标准要求进行生产和质检，以确保产品质量达到最优水平。
总结：本文通过深入探讨PCB板焊接漏铜问题，结合IPC的允收标准，全面解读了这一重要主题。
我对此主题的理解也更加深入，相信读者在阅读本文后也能够对焊接漏铜问题有更清晰的认识。
希望本文对您有所帮助，也期待您在今后工作中能够更加重视PCB板焊接质量问题，为产品质量提升贡献力量。
在进行文章写作时，我会根据您指定的主题和要求进行详细的深度和广度评估，并撰写高质量的中文文章。
PCBA(SMT)外观检验判定标准1
少锡（SOP、QFP)
元件焊锡量未达到正常要求
判定标准：
1.最小末端焊点宽度C小于引脚宽度W的50%
2.最小侧面焊点长度D小于引脚长度50%
3.最小跟部焊接高度F小于焊接厚度G加连接处的引脚厚度T的50%
以上任一情況拒收
少锡(QFN类元件)
元件焊锡量未达到正常要求
判定标准：
1.城堡类QFN最小焊点高度F未达到焊锡高度H的50%
PCB掉铜箔
PCB铜箔有掉落现象
判定标准：
所有功能位掉铜箔不良均判拒收
SIM卡座坏
SIM卡座有金手指翘起、脫落、或弹片变形脫落等现象
判定标准：
有金手指翘起、脫落、或弹片变形脫落等任一情況的拒收
元件烫伤
影响外形、装配和功能变形、缺口、刮削、刻痕或熔毀现象
判定标准：
裂痕或其它变形影响了机械性质的完整均判拒收
2.电池座/USB/卡座/天线弹片偏移超出焊接端或焊盘的25%或存在角度偏差
以上有任一情況均判拒收
少件
BOM要求進行元件贴装的位置无元件
判定标准：
所有少件均判拒收
少锡(片式元件)
元件焊锡量未达到正常要求
判定标准：
1.片式元件末端焊点宽度C未达到元件可焊端宽度W的50%，或焊盘宽度的50%
2.最小焊接高度F未达到焊锡厚度G加可焊端高度H25%.
2.元件末端偏移
以上有任一情況均判拒收
浮高
元器件与PCB存在间隙或高度超过0.3mm。
判定标准：
目视或用塞规量测超过0.2 mm的拒收
偏位(IC/卡座/USB/电池座)
元件贴装位置未和焊盘或丝印重合，有偏移
判定标准：
1.圆柱体、扁平、L形和翼型引脚的SOP、QFP、QFN侧面偏移大于引脚焊接宽度的25%
PCBA检验标准
检验工具
检验
频率
缺点类型
CR
MA
MI
零件缺件或多件
目视/放大镜
每批
◎
零件错件规格不符者
◎
零件浮高> 1mm
◎
零件极性反
◎
CONNECTOR(连接器)、WAFER(晶体零件)及SWITCH(开关零件)不可浮高
◎
电容/立式零件倾斜> 15°
◎
点胶不良(导热胶,固定胶)
◎
零件破损
◎
零件松脚, 冷焊者不可接受
◎
焊脚长超过规格(＞1.5mm)
卡尺
每批
◎
短路
目视/放大镜
每批
◎
PCB脏污(含残留助焊剂)
PCB白化
锡球、锡珠(实际大小会造成零件之间及两PIN短路)
◎
未贴VERSION 卷标
○
检验项目/标准
检验工具
检验 频率
缺点类型
CR
MA
MI
空焊
目视/放大镜
每批
◎
锡洞> 50%
焊锡面插件及PTH焊点锡尖高度不可超过100 mils
1.目的:
为确保来料PCBA品质而制订本标准, 以作为来料检验判定之依据。
2.范围:
适用于客供及外包加工之PCBA。
3.抽样方案:
3.1来料以抽验方式,采用GB2828.1-2003 LEVEL II正常单次抽验计划,进行随机抽样.
3.2 允收水准AQL: MA=0.65 MI=1.5
4.定义:
4.1 CR: 制品凡具有危害使用者、携带者的生命或安全之缺失。
4.2 MA: 制品单位使用性能不能达到预期之目的或显著的减低其实用性质的缺点。

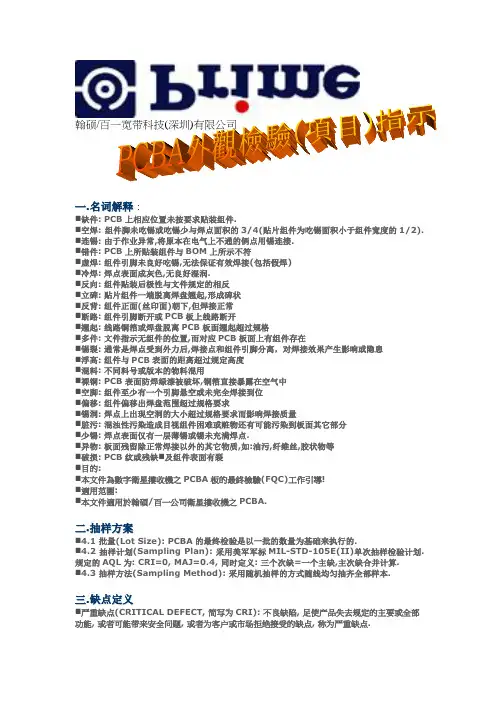

PCBA外观检验标准
翰硕/百一宽带科技(深圳)有限公司一.名词解释:⏹缺件: PCB上相应位置未按要求贴装组件.⏹空焊: 组件脚未吃锡或吃锡少与焊点面积的3/4(贴片组件为吃锡面积小于组件宽度的1/2).⏹连锡: 由于作业异常,将原本在电气上不通的俩点用锡连接.⏹错件: PCB上所贴装组件与BOM上所示不符⏹虚焊: 组件引脚未良好吃锡,无法保证有效焊接(包括假焊)⏹冷焊: 焊点表面成灰色,无良好湿润.⏹反向: 组件贴装后极性与文件规定的相反⏹立碑: 贴片组件一端脱离焊盘翘起,形成碑状⏹反背: 组件正面(丝印面)朝下,但焊接正常⏹断路: 组件引脚断开或PCB板上线路断开⏹翘起: 线路铜箔或焊盘脱离PCB板面翘起超过规格⏹多件: 文件指示无组件的位置,而对应PCB板面上有组件存在⏹锡裂: 通常是焊点受到外力后,焊接点和组件引脚分离，对焊接效果产生影响或隐患⏹浮高: 组件与PCB表面的距离超过规定高度⏹混料: 不同料号或版本的物料混用⏹裸铜: PCB表面防焊绿漆被破坏,铜箔直接暴露在空气中⏹空脚: 组件至少有一个引脚悬空或未完全焊接到位⏹偏移: 组件偏移出焊盘范围超过规格要求⏹锡洞: 焊点上出现空洞的大小超过规格要求而影响焊接质量⏹脏污: 混浊性污染造成目视组件困难或赃物还有可能污染到板面其它部分⏹少锡: 焊点表面仅有一层薄锡或锡未充满焊点.⏹异物: 板面残留除正常焊接以外的其它物质,如:油污,纤维丝,胶状物等⏹破损: PCB纹或残缺⏹及组件表面有裂⏹目的:⏹本文件為數字衛星摟收機之PCBA板的最終檢驗(FQC)工作引導!⏹適用范圍:⏹本文件適用於翰碩/百一公司衛星摟收機之PCBA.二.抽样方案⏹4.1 批量(Lot Size): PCBA的最终检验是以一批的数量为基础来执行的.⏹4.2 抽样计划(Sampling Plan): 采用美军军标MIL-STD-105E(II)单次抽样检验计划. 规定的AQL为: CRI=0, MAJ=0.4, 同时定义: 三个次缺=一个主缺,主次缺合并计算.⏹4.3 抽样方法(Sampling Method): 采用随机抽样的方式随线均匀抽齐全部样本.三.缺点定义⏹严重缺点(CRITICAL DEFECT, 简写为CRI): 不良缺陷, 足使产品失去规定的主要或全部功能, 或者可能带来安全问题, 或者为客户或市场拒绝接受的缺点, 称为严重缺点.⏹主要缺点(MAJOR DEFECT, 简写为MAJ): 不良缺陷, 足使产品失去部分功能, 或者相对严重的结构及外观异常, 从而显著降低产品使用性的缺点, 称为主要缺点.⏹次要缺点(MINOR DEFECT, 简写为MIN): 不良缺陷, 可以造成产品部分性能偏差, 或者一般外观缺点, 虽不影响产品性能, 但会使产品价值降低的缺点, 称为次要缺点.四.允收/拒收的判定⏹任何一批的抽样检验结果, 其不合格品(不良品)数小于或等于抽样计划规定的允收数量, 则整批允收. 不合格品(不良品) 须经生产部返修, 再经FQC检验, 直至修复之不良品符合要求⏹任何一批的抽样检验结果, 其不合格品(不良品)数大于或等于抽样计划规定的拒收数量, 则整批拒收. 拒收批的处理依据相关文件的规定办理.⏹不论任何一个(1 Piece)样本上有多少个质量缺陷项, 都应记录在日报及入库单中. 当板子存在任何主要缺陷时, FQC须填写相应的<<生产异常通知单>> ,同时IPQC 要加强在产线针对此类问题的巡检.⏹检验过程中发现不良品后,不应停止检验,还需检够规定的抽验数量.不论整批拒收与否, 不合格品必须剔除. 剔除之不合格品依据相关文件的规定处置.五.检验条件⏹在正常室内白色冷莹光灯管的照明条件(灯光强度为100-300流明).即正常的40w日光灯下;⏹将待测品置于检测者面前,目距约30cm.⏹应以两种角度观察:正常方式,视线与待检件呈45度角以利光反射; 垂直方式,视线与待检件垂直.每面停留时间为5秒钟;六.以下標示的注解⏹＃:严重缺点⏹×:主要缺点⏹△:次要缺点⏹ N:个数⏹ L:长度⏹ H:高度⏹ D: 直径⏹ W:宽度七.板面之标记⏹△丝印/条形码模糊(可以辨认/扫描) 或条形码倾斜＞15°⏹△ICT/PASS标签漏贴﹑多贴﹑贴错位置⏹△ICT/PASS标签贴住丝印﹑焊盘﹑测试点及螺丝孔⏹△贴片组件表面丝印无法辨认⏹×丝印/条形码漏印﹑方向错乱﹑影像重迭﹑模糊(不可辨认/扫描)⏹×丝印/条形码缺损影响辨认且无法扫描⏹×条形码﹑版本贴纸漏贴⏹重工应在PCB四角做点状标记﹐从右上角开始顺时针依次记录各重工项目.八.P C B A之防焊绿漆:如无特殊要求(如散件出货等),则依以下规格检验⏹a. 每面不露铜划/刮伤(浅划/刮伤)目视无影响可忽略不计⏹b．刮伤面积×线路上露铜每处面积S≧9mm2 N≧3×非线路露铜每处面积S≧16mm2 N≧5×每面划/刮伤总数N＞5 ×每面累计面积 S＞1cm2⏹所有露铜性划/刮伤,不可使PCB线路受损超过铜箔厚度的20%,且须经过补漆处理方可允收.⏹要求两个划/刮伤之间距离至少大于2cm.⏹所补绿漆除满足上述规格外,还应以目视是否明显来判定可否允收九.金属材质组件(如t u n e r﹑射频头﹑s c a r t接口等)⏹×生锈﹑变形﹑断裂﹑压痕累计S＞9mm2⏹×印刷字体残缺﹑模糊不可辨认⏹×杂质﹑黑点累计面积S≧16 mm2⏹×不可去除之杂质﹑黑点D≧0.8mm , 600mm2面积内N≧4或每面N≧7⏹△不可去除之杂质﹑黑点D＜0.8mm , 600mm2面积内N≧6或每面N≧9⏹△印刷字体模糊但可辨认划/刮伤W＜0.2mm L≦10mm 忽略不计⏹△每处面积S＜＜4mm2 但1cm2面积内大于二处⏹× W＞0.2mm L＞10mm N≧3⏹×每处面积S＞4mm2 或1cm2面积内大于二处十.塑料材质组件(如s c a r t座)散件出货⏹×杂质﹑白斑﹑烧焦﹑缺损划/刮伤⏹× W＞0.2mm L＞5mm N＞2 (每面十一.修复品检验电路板修整﹕凡成品﹑半成品,其PCB铜箔或焊盘（PAD）断裂﹑剥离或脱落均属之十二.修复品报废条件⏹PCB铜箔剥离或脱落超过5 cm以上（单一线路）⏹PCB铜箔剥离或脱落3条以上, 且均超过3 cm以上⏹PCB焊垫（PAD）脱落3个以上⏹因高温导致PCB颜色改变成深黄色十三.修复品点胶規定⏹△压合后胶外露的直径, 超过金道或PAD铜箔宽度的一半⏹△胶沾到其它区域或部品,但不影响组装⏹△修补双面板时, 胶溢流到贯穿孔内⏹×胶沾到其它部品影响组装.十四.修复品补漆⏹×散件出货之PCBA每面补漆超过二处⏹△补漆宽度大于线宽的3倍或大于点状面积的2倍⏹△覆盖测试点或焊盘十五.修复品每块板允许的最大修补数⏹×主板点胶数N＞3﹐电源板﹑显示板及核心板点胶数N＞1⏹×同一组件点胶数大于1个.⏹×飞线总长度大于板长﹑飞线单面超过二条或整块板超过三条⏹点胶﹑飞线﹑补漆异常同时存在时﹐各异常数不超过二点十六.修复品接飞线比例⏹×正常生产接批飞线比例＞0.4%⏹×改件品&返修品接飞线比例＞3% (以一次改件为原则,2次以上重工改件需MRB决定飞线比例)8. 0 组件安装与焊锡工艺标准图示说明装 1. 横向偏移而突出焊垫的部分不超过组件宽度的1/2,即A≦1/2WACC2. A≦1/2W ACC3. A≧1/2W MAJ4. 纵向偏移电极超过焊盘,即A≦0MAJ5. 纵向偏移组件的电极与焊垫的重迭部分至少为电极宽度的1/5, 即B≦1/5AMAJ6. 三极管三个电极最大偏移量小于或等于三极管电极宽度 (W) 的1/2或0.5mm(此二者以最小为准),即A≦1/2WACC7. 三极管电极突出焊垫, 即D>0MAJ8. B1, B2, B3≧1/2W或0.5mmMAJBAABBB1D9. 三极管倾斜, 但三个电极均未超出焊垫ACC10.零件间距离小于0.2mm即A≦0.2mmMIN11.零件与相邻线路间距离小于0.2mm即A≦0.2mmMIN12. 圆柱状零件电极纵向偏移超出焊垫, 即B≧0MAJ13. 圆柱状零件水平偏移超过电极直径 (D) 的1/4,即A≧1/4DMAJ14. 引脚为”鸥翼”状的零件横向偏移超过电极宽度(W) 的1/2, 即A≧1/2WMAJ15. 引脚为”鸥翼”状的零件纵向偏移超出焊垫, 即B ≧0 MAJ表面贴装AAA1. 溢胶沾染焊盘MIN2. 溢胶a. 溢胶造成电极与PAD 占有红胶b. PAD 溢胶造成焊接不良MAJ3. 胶稍多但未沾染PAD 与引脚ACC影 响 组 装安装孔上过多的焊锡(不平)影响机械组装MAJ溢胶贴片焊锡工艺1.表面黏装型焊锡工艺:上锡高度最少为电极高度的1/4, 最高可超过电极高度, 不能有焊锡浸入电极以外的零件主体部位2.未润湿面积应小于焊盘的25%H1>1/4H2H1>1/4H2ACC3. 焊锡延伸至零件电极以外踫到主体部位MIN4. 锡尖a. 向上不可使组件引脚长度超过本文规定b. 横向超过焊盘范围或使绝缘距离小于0.2mmMAJ5. 连锡或短路MAJ1. 锡点:a. 锡与脚位接触成内弧形b. 锡点表面光洁, 良好湿润.c. 锡点将整个锡位覆盖ACC2. 冷焊锡点表面折皱MAJ T/H组件焊接3. 裂锡, 分层, 焊锡切口MAJ4. T/H组件空焊a. 引脚未上锡b. pad及引脚和灌孔上锡(润湿)不足周围面积的3/4无铅波峰焊接参见EDA-AXXX-005AMAJ5. 锡洞(气孔):穿透性针孔或贯穿性锡洞造成焊点未正常湿润小于焊盘或孔壁面积的25%M IN6. 双面板T/H孔焊锡: 上下层都上锡完整, 锡点程内弧形ACC7. 双面板T/H孔上层未焊锡组件面垂直填充少于75%MAJ8. 包焊:T/H型零件引脚不可见,但从组件面可以确认引脚在孔内.MIN贴片元1. 贴片型组件焊锡后倾斜角度超过15度且不影响功能及组装MINT/ H 组件焊接件倾斜2. 贴片型组件焊锡后倾斜角度超过15度且不影响功能及组装MIN3. T/H型零件在没有安装/配合要求的情况下, 最大倾斜角度超过15度MIN4. 元器件本体到焊盘之间的距离(H)小于0.4mm,大于1.5mmMIN组件浮高1. 无特别要求的贴片型零件最大浮起高度未超过0.25mm或零件高度的1/4ACC2. 无特别要求的贴片型零件最大浮起高度超过0.25mm或零件高度的1/4MIN3. 无特别要求的T/H型零件浮起高度超过0.8mmMIN4.a. 倾斜高度超过1.5mmb. 零件脚未露出MAJ组件破损1. 贴片组件有明显裂缝、破损、表面针孔、切割不良、电镀不良、电极端发黑MAJ2. 组件表面的绝缘涂层受到损伤,造成组件内部的金属材质暴露在外或元件严重形变MAJ1. PCB线路铜箔缺口宽度大于铜箔宽度的30%,即W2＞30%W1MAJ插件倾斜W1 W2PCB2. PCB铜箔出现剥离现象(翘起超过一个铜箔厚度)MAJ3. PCB不直接相通的导体间连锡MAJ4. 板变形a.PCB变形大于对角线长度0.75%b.PCBA变形大于对角线长的1%MAJ数码管数码管之间亮度不一比较明显MAJ数码管显示多笔划或少笔划MAJ焊盘修复焊盘点胶范围﹐超过金道或PAD铜箔宽度的一半MIN锡。
PCBA验收标准
PCBA验收标准1. 引言本文档旨在为PCBA（Printed Circuit Board Assembly）验收提供标准和指导。
PCBA是电路板组装过程中的关键步骤，对产品的质量和性能起着重要影响。
通过明确验收标准，有助于确保PCBA 质量，以提高产品可靠性和稳定性。
2. 验收物品- PCBA电路板- 元器件（电子元件）- 焊接材料- 技术文档和设计规范3. 验收标准在进行PCBA验收时，应考虑以下标准和指标：3.1 质量标准- PCBA的焊接质量应符合IPC（Association Connecting Electronics Industries）标准，包括焊点质量、焊盘覆铜、焊料露量等方面的要求。
- 元器件的安装应符合设计规范，包括正确的安装位置、方向、固定方式等。
- PCB板面应无明显的损坏、变形和氧化。
- PCBA的尺寸、外观和标识应符合技术文档和设计规范的要求。
3.2 功能性能- PCBA应能正常工作，完成所需的功能和操作。
- 进行必要的电测和信号测试，以确保电路板的性能符合设计要求。
3.3 环境适应性- PCBA应能在规定的温度范围内正常工作，且能耐受一定的湿度和振动。
- PCBA的外壳和外部连接应具备足够的防护能力，以保护其内部元件和电路。
4. 验收步骤进行PCBA验收时，推荐以下步骤：4.1 外观检查- 检查PCBA表面是否有明显的损伤或焊接缺陷。
- 检查元器件的安装位置和固定方式是否正确。
- 检查PCBA的尺寸和外观是否符合要求。
4.2 功能测试- 运行预定的功能测试程序，检查PCBA是否能正常工作和完成设计功能。
- 进行电测和信号测试，以验证PCBA的性能是否达到设计要求。
4.3 环境测试- 将PCBA置于规定的温度条件下，测试其在不同温度下的工作表现。
- 对PCBA进行湿度和振动测试，以验证其适应环境的能力。
5. 验收记录对每次PCBA验收应及时记录以下信息：- 产品名称和规格- 客户信息和要求- 验收日期和地点- 验收结果和问题记录6. 验收责任不同角色在PCBA验收中承担如下责任：- 生产部门负责PCBA的生产和组装。
pcba板面刮伤裸铜ipc规范
竭诚为您提供优质文档/双击可除pcba板面刮伤裸铜ipc规范篇一：pcba质量检验标准篇二：pcba(smt)外观检验判定标准1篇三：pcba外观检验标准品质部文件xxxxxxx科技厂来料检验程序文件编号:版本:V1.0pcba外观检验标准编制状态版本号V1.0编订部门品质部编订/日期20xx-4-7审批/日期备注修订状态会签1 来料检验程序文件编码:版本号:V1.01.目的建立pcba 外观检验标准，为生产过程的作业以及产品质量保证提供指导。
2.适用范围2.1本标准通用于本公司生产任何产品pcba 的外观检验（在无特殊规定的情况外）。
包括公司内部生产和发外加工的产品。
2.2特殊规定是指：因零件的特性，或其它特殊需求，pcba的标准可加以适当修订，其有效性应超越通用型的外观标准。
3.定义3.1标准【允收标准】(acceptcriterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。
【理想状况】(targetcondition)：此组装情形接近理想与完美之组装结果。
能有良好组装可靠度，判定为理想状况。
【允收状况】(acceptcondition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。
【拒收状况】(Rejectcondition)：此组装情形未能符合标准，其有可能影响产品之功能性，但基于外观因素以维持本公司产品之竞争力，判定为拒收状况3.2缺点定义【致命缺点】(criticaldefect)：指缺点足以造成人体或机器产生伤害，或危及生命财产安全的缺点，称为致命缺点，以cR表示之。
【主要缺点】(majordefect)：指缺点对制品之实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺点，以ma表示之。
【次要缺点】(minordefect)：系指单位缺点之使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上之差异，以mi表示之。
PCBA过程检验标准大全
PCBA过程检验标准大全一、PCBA板不良分类1，严重不良（以CR表示）：凡足以对人体或机器产生伤害或危及生命安全的缺点如：安规不符/烧机/触电等。
2，主要不良（以MA表示）：可能造成产品损坏，功能异常或因材料而影响产品使用寿命的缺点。
3，次要不良（以MI表示）：不影响产品功能和使用寿命，一些外观上的瑕疵问题及机构组装上的轻微不良或差异的缺点。
二、PCBA板的检验条件：1，为防止部件或组件的污染，必须选择具有EOS/ESD全防护功能的手套或指套且佩带静电环作业，光源为白色日光灯，光线强度必须在100Lux以上，10秒内清晰可见。
2，检验方式：将待验品置于距两眼约40cm处，上下左右45º，以目视或三倍放大镜检查。
3，检验判定标准：（依QS9000 C=0 AQL=0.4%抽样水准进行抽样；如客户有特殊要求时，依客户允收标准判定）4，抽样计划：MIL-STD-105E LEVEL Ⅱ正常型单次抽样5，判定标准：严重不良（CR）AQL 0%主要不良（MA）AQL 0.4%次要不良（MI）AQL 0.65%三、SMT贴片车间PCBA板检验项目标准01，SMT零件焊点空焊02，SMT零件焊点冷焊：用牙签轻拨零件引脚,若能拨动即为冷焊03，SMT零件（焊点）短路（锡桥）04，SMT零件缺件05，SMT零件错件06，SMT零件极性反或错造成燃烧或爆炸07，SMT零件多件08，SMT零件翻件：文字面朝下09，SMT零件侧立：片式元件长≤3mm,宽≤1.5mm不超过五个（MI）10，SMT零件墓碑：片式元件末端翘起11，SMT零件零件脚偏移：侧面偏移小于或等于可焊端宽度的1/212，SMT零件浮高：元件底部与基板距离<1mm13，SMT零件脚高翘：翘起之高度大于零件脚的厚度14，SMT零件脚跟未平贴脚跟未吃锡15，SMT零件无法辨识（印字模糊）16，SMT零件脚或本体氧化17，SMT零件本体破损：电容破损(MA);电阻破损小于元件宽度或厚度的1/4(MI);IC破损之任一方向长度<1.5mm(MI),露出内部材质(MA)18，SMT零件使用非指定供应商：依BOM，ECN19，SMT零件焊点锡尖：锡尖高度大于零件本体高度20，SMT零件吃锡过少：最小焊点高度小于焊锡厚度加可焊端高度的25%或焊锡厚度加0.5mm,其中较小者为(MA)21，SMT零件吃锡过多：最大焊点高度超出焊盘或爬伸至金属镀层端帽可焊端的顶部为允收,焊锡接触元件本体(MA)22，锡球/锡渣：每600mm2多于5个锡球或焊锡泼溅(0.13mm或更小)为(MA)23，焊点有针孔/吹孔：一个焊点有一个(含)以上为(MI)24，结晶现象：在PCB板表面,焊接端子或端子周围有白色残留物,金属表面有白色结晶25，板面不洁：手臂长距离30秒内无法发现的不洁为允收26，点胶不良：粘胶位于待焊区域，减少待焊端的宽度超过50%27，PCB铜箔翘皮28，PCB露铜：线路(金手指)露铜宽度大于0.5mm为(MA)29，PCB刮伤：刮伤未见底材30，PCB焦黄：PCB经过回焊炉或维修后有烤焦发黄与PCB颜色不同时31，PCB弯曲：任一方向之弯曲在每300mm间的变形超过1mm (300:1)为(MA)32，PCB内层分离（汽泡）：发生起泡和分层的区域不超出镀覆孔间或内部导线间距离的25%(MI);在镀覆孔间或内部导线间起泡(MA)33，PCB沾异物：导电者(MA);非导电者(MI)34，PCB版本错误：依BOM,ECN35，金手指沾锡：沾锡位置落在板边算起80%内(MA)四、DIP后焊车间PCBA板检验项目标准01，DIP零件焊点空焊02，DIP零件焊点冷焊：用牙签轻拨零件引脚,若能拨动即为冷焊03，DIP零件（焊点）短路（锡桥）04，DIP零件缺件：05，DIP零件线脚长：Φ≤0.8mm→线脚长度小于等于1.5mmΦ＞0.8mm→线脚长度小于等于2.0mm特殊剪脚要求除外06，DIP零件错件：07，DIP零件极性反或错造成燃烧或爆炸08，DIP零件脚变形：引脚弯曲超过引脚厚度的50%09，DIP零件浮高或高翘：参考IPC-A-610E，根据组装依特殊情况而定10，DIP零件焊点锡尖：锡尖高度大于1.5mm11，DIP零件无法辨识：（印字模糊）12，DIP零件脚或本体氧化13，DIP零件本体破损：元件表面有损伤，但未露出元件内部的金属材质14，DIP零件使用非指定供应商：依BOM，ECN15，PTH孔垂直填充和周边润湿：最少75%垂直填充，引脚和孔壁至少270º润湿16，锡球/锡渣：每600mm2多于5个锡球或焊锡泼溅(0.13mm或更小)为(MA)17，焊点有针孔/吹孔：一个焊点有三个(含)以上为(MI)18，结晶现象：在PCB板表面,焊接端子或端子周围有白色残留物,金属表面有白色结晶19，板面不洁：手臂长距离30秒内无法发现的不洁为允收20，点胶不良：粘胶位于待焊区域，减少待焊端的宽度超过50%21，PCB铜箔翘皮：22，PCB露铜：线路(金手指)露铜宽度大于0.5mm为(MA)23，PCB刮伤：刮伤未见底材24，PCB焦黄：PCB经过回焊炉或维修后有烤焦发黄与PCB颜色不同时25，PCB弯曲：任一方向之弯曲在每300mm间的变形超过1mm (300:1)为(MA)26，PCB内层分离（汽泡）：发生起泡和分层的区域不超出镀覆孔间或内部导线间距离的25%(MI);在镀覆孔间或内部导线间起泡(MA)27，PCB沾异物：导电者(MA);非导电者(MI)28，PCB版本错误：依BOM,ECN29，金手指沾锡：沾锡位置落在板边算起80%内(MA)。
PCBA板需检验哪些项目？以及检验标准是什么？
一、PCBA板检验标准是什么？首先让我们来了解一下品质检验的标准缺点介绍1，严重缺点（以CR表示）：凡足以对人体或机器产生伤害或危及生命安全的缺点如：安规不符/烧机/触电等。
2，主要缺点（以MA表示）：可能造成产品损坏，功能异常或因材料而影响产品使用寿命的缺点。
3，次要缺点（以MI表示）：不影响产品功能和使用寿命，一些外观上的瑕疵问题及机构组装上的轻微不良或差异的缺点。
二、PCBA板的检验条件：1，为防止部件或组件的污染，必须选择具有EOS/ESD全防护功能的手套或指套且佩带静电环作业，光源为白色日光灯，光线强度必须在100Lux以上，10秒内清晰可见。
2，检验方式：将待验品置于距两眼约40cm处，上下左右45o，以目视或三倍放大镜检查。
3，检验判定标准：（依QS9000 C=0 AQL=0.4%抽样水准进行抽样；如客户有特殊要求时，依客户允收标准判定）4，抽样计划：MIL-STD-105E LEVEL Ⅱ正常型单次抽样5，判定标准：严重缺点（CR）AQL 0%6，主要缺点（MA）AQL 0.4%7，次要缺点（MI）AQL 0.65%三、SMT贴片车间PCBA板检验项目标准01，SMT零件焊点空焊02，SMT零件焊点冷焊：用牙签轻拨零件引脚,若能拨动即为冷焊03，SMT零件（焊点）短路（锡桥）04，SMT零件缺件05，SMT零件错件06，SMT零件极性反或错造成燃烧或爆炸07，SMT零件多件08，SMT零件翻件：文字面朝下09，SMT零件侧立：片式元件长≤3mm,宽≤1.5mm不超过五个（MI）10，SMT零件墓碑：片式元件末端翘起11，SMT零件零件脚偏移：侧面偏移小于或等于可焊端宽度的1/2 12，SMT零件浮高：元件底部与基板距离<>13，SMT零件脚高翘：翘起之高度大于零件脚的厚度14，SMT零件脚跟未平贴脚跟未吃锡15，SMT零件无法辨识（印字模糊）16，SMT零件脚或本体氧化17，SMT零件本体破损：电容破损(MA);电阻破损小于元件宽度或厚度的1/4(MI);IC 破损之任一方向长度<>18，SMT零件使用非指定供应商：依BOM，ECN19，SMT零件焊点锡尖：锡尖高度大于零件本体高度20，SMT零件吃锡过少：最小焊点高度小于焊锡厚度加可焊端高度的25%或焊锡厚度加0.5mm,其中较小者为(MA)21，SMT零件吃锡过多：最大焊点高度超出焊盘或爬伸至金属镀层端帽可焊端的顶部为允收,焊锡接触元件本体(MA)22，锡球/锡渣：每600mm2多于5个锡球或焊锡泼溅(0.13mm或更小)为(MA) 23，焊点有针孔/吹孔：一个焊点有一个(含)以上为(MI)24，结晶现象：在PCB板表面,焊接端子或端子周围有白色残留物,金属表面有白色结晶25，板面不洁：手臂长距离30秒内无法发现的不洁为允收26，点胶不良：粘胶位于待焊区域，减少待焊端的宽度超过50%27，PCB铜箔翘皮28，PCB露铜：线路(金手指)露铜宽度大于0.5mm为(MA)29，PCB刮伤：刮伤未见底材30，PCB焦黄：PCB经过回焊炉或维修后有烤焦发黄与PCB颜色不同时。
pcb线路板ipc检验标准
pcb线路板ipc检验标准随着科技的进步和电子产品的普及，PCB线路板的生产变得越来越重要。
而线路板IPC检验则是保证线路板质量的重要环节。
本文将介绍PCB线路板IPC检验标准的相关内容。
一、IPC检验标准简介IPC是电子工业联合会，全称是International Electronics Manufacturing Initiative，即国际电子制造业联合会。
IPC制定了一系列的检验标准，旨在规范线路板制造过程的各个环节，确保线路板质量，提高生产效率。
在PCB制造行业，IPC-A-600、IPC-6012、IPC-7351、IPC-NC-349等检验标准被广泛使用。
二、IPC-A-600标准IPC-A-600是世界上最广泛使用的线路板检验标准之一。
该标准主要涉及线路板的缺陷检查，包括金属化渣、孔壁剥落、电镀凸起、开路、短路等常见缺陷。
该标准提供了详细的缺陷分类、级别和检查方法，便于工厂检验员快速准确地判断线路板是否符合质量要求。
三、IPC-6012标准IPC-6012是线路板质量标准中较为重要的一个，它规定了线路板制造过程中的技术要求和检验方法。
该标准详细规定了线路板的尺寸、材质、层数、线宽、间距、孔径、表面处理等方面的要求，以确保线路板能符合用户的需求。
该标准还规定了线路板制造过程中的各个环节的质量标准和检验方法，如装配前要检查是否有缺失、数量是否正确、线路板是否损坏等。
四、IPC-7351标准IPC-7351是一套关于表面贴装元件的封装标准，旨在提高元器件的安装可靠性和生产效率。
该标准规定了各种类型的SMT封装规格，包括裸露焊盘、LGA、BGA、QFN等，并提供了相应的图例和封装高度等详细信息，以准确地指导生产线的贴片精度和元器件安装质量。
五、IPC-NC-349标准IPC-NC-349是针对铜箔厚度的标准。
它规定了电解铜箔的厚度控制要求，以确保线路板的导电性和可靠性。
该标准详细规定了铜箔厚度的计算方法、控制值、缺陷检查等，为线路板制造厂提供了实用的检验方法。
pcba外观检验标准 ipc
pcba外观检验标准 ipcPCBA外观检验标准 IPC。
PCBA（Printed Circuit Board Assembly）是指印制电路板组装，是电子产品中不可或缺的组成部分。
在PCBA生产过程中，外观检验是非常重要的环节，它直接关系到产品质量和客户满意度。
为了确保PCBA外观质量符合标准，制定了一系列的外观检验标准，其中IPC标准是其中之一。
IPC标准是由IPC国际电子工业协会制定的，它是全球电子行业公认的标准之一，具有权威性和严谨性。
在PCBA外观检验中，IPC标准起着至关重要的作用。
下面将详细介绍PCBA外观检验标准IPC的相关内容。
首先，IPC标准对PCBA外观的各个方面都有详细的规定，包括焊接质量、元器件安装、表面处理、印刷质量等。
在焊接质量方面，IPC标准规定了焊接点的形状、颜色、高度等参数，以及焊接点的缺陷类型和允许的缺陷数量。
在元器件安装方面，IPC标准规定了元器件的位置、方向、间距等参数，以及元器件的安装质量要求。
在表面处理方面，IPC标准规定了PCBA表面的氧化、污染、划伤等情况的接受标准。
在印刷质量方面，IPC标准规定了印刷线的粗细、对位精度、印刷质量等要求。
其次，IPC标准还对PCBA外观检验的具体方法和步骤进行了规定。
在进行PCBA外观检验时，需要按照IPC标准的要求，采用适当的检验工具和设备，进行全面、系统的检验。
在检验焊接质量时，可以使用显微镜、X射线检测仪等设备，对焊接点的形状、颜色、高度进行检查。
在检验元器件安装时，可以使用卡尺、显微镜等工具，对元器件的位置、方向、间距进行检查。
在检验表面处理和印刷质量时，可以使用显微镜、显微摄像机等设备，对PCBA表面进行全面、细致的检查。
最后，IPC标准还对PCBA外观检验结果的判定和处理进行了规定。
在进行PCBA外观检验后，需要根据IPC标准的要求，对检验结果进行准确、客观的判定。
对于符合IPC标准的PCBA，可以进行下一步的工艺流程；对于不符合IPC标准的PCBA，需要及时进行处理，找出问题的原因，并采取相应的措施进行修复和改进。
pcb ipc检验标准
pcb ipc检验标准PCB IPC检验标准。
PCB（Printed Circuit Board）是电子产品中不可或缺的组件，而IPC （Association Connecting Electronics Industries）则是国际电子行业协会，它们共同制定了一系列的检验标准，以确保PCB的质量和可靠性。
本文将介绍PCB IPC检验标准的相关内容，帮助读者更好地了解和应用这些标准。
首先，IPC-A-600是PCB的一般接受标准，它包括了对PCB外观、尺寸、孔径、焊盘、线路宽度等方面的要求。
例如，对于PCB的外观，IPC-A-600规定了板面应该平整，无气泡、裂纹、烧伤等缺陷。
而对于线路宽度，IPC-A-600则规定了不同类别的线路应该符合的最小宽度要求，以确保PCB的导电性能。
其次，IPC-A-610是PCB组装的验收标准，它规定了PCB组装过程中的焊接、组件安装等方面的要求。
例如，对于焊接质量，IPC-A-610规定了焊接点的外观、焊锡量、焊接渣等方面的验收标准，以确保焊接质量达到要求。
另外，IPC-A-610还规定了组件的安装位置、方向、间距等方面的要求，以确保PCB组装的质量和可靠性。
此外，IPC-6012是PCB质量管理的标准，它规定了PCB的材料、工艺、性能等方面的要求。
例如，对于PCB的材料，IPC-6012规定了基材、覆铜、阻焊、喷锡等方面的要求，以确保PCB材料的质量和稳定性。
而对于PCB的工艺，IPC-6012则规定了成品板的加工工艺、防腐蚀工艺、印刷工艺等方面的要求，以确保PCB的加工质量和稳定性。
总的来说，IPC制定的PCB检验标准涵盖了PCB的设计、加工、组装等全过程，它们的实施可以有效提高PCB的质量和可靠性。
因此，作为PCB制造商和使用者，我们应该严格遵守IPC的标准要求，不断提升自身的生产和验收水平，以满足电子产品对PCB质量和可靠性的要求。
在实际应用中，我们可以通过培训和考核的方式，提高员工对IPC标准的理解和执行能力，建立和完善质量管理体系，加强对供应商和合作伙伴的质量管理，以确保PCB的质量和可靠性。
史上最全的PCBA外观检验标准
内吃锡(图), B：吃锡厚度不少于PCB厚度的
75%,(图), C： 如零件为多引脚零件,须有
80%以上的引脚吃锡超过 75%PCB厚度(图)
8
检验标准
锡珠/锡球/锡尖
A：每600mm2面积上少于5 颗 B：直径小于0.13mm的锡珠 /锡球残留; C：且锡珠/锡球残留于最近 的导体之间间距小于 0.13mm-------允收(如图), 反之,则拒收-(如图） D:产生的锡尖如违反装配最 大高度要求及出脚要求-------拒收 E:产生的锡尖如违反相邻电 路之间的最小电氯间隙--------拒收
+
倾斜Wh≦0.3mm 浮高Lh≦0.5mm
倾斜
浮高Lh>0.5mm
Wh>0.3mm
PCB
理想状况：零件平贴于 PCB板表面
允收状况：零件浮高
<0.5mm倾斜<0.3mm。 零件脚未折脚与短路。
拒收状况：零件浮高 >0.5mm倾斜>0.3mm锡 面零件脚折脚未出孔或 零件 脚短路判定拒收。
18
DIP零件组装标准
PCB补漆
1)补漆面积不可大于8mm*8mm；补漆长度不可大于20mm.防 焊补漆点数每一面不可超过3处补漆；双面不可超过5处补漆。 2)PCB线路拐角处不可补线。
Lenovo特殊要求（新增项目）
主板螺丝孔不允许沾锡（整个螺丝孔的裸铜面）
5
PCB印刷电路板需求标准
PCB板边撞伤
a) PCB分层不允收。 b)有导线外翻长度不可超过2.5mm；其它无导线长度不可超过
5mm。
PCB露铜及沾锡
PCB假性露铜或沾锡面积不可大于10mm2;沾锡点数每一面不可 超过(含)3点；一片不可超5
pcba检验标准最完整版）
1.目的﹕为使生产﹑检验过程中有依据可循﹐特制订本检验规范。
2.定义2.1 CR----严重缺陷单位产品的极严重质量特性不符合规定或者单位产品的质量特性极严重不符合规定。
2.1.1 可靠性能达不到要求。
2.1.2 对人身及财产可能带来危害,或不符合法规规定.2.1.3 极严重的外观不合格(降低产品等级,影响产品价格)。
2.1.4 与客户要求完全不一致.2.2 MA----主要缺陷单位产品的严重质量特性不符合规定或者单位产品的质量特性严重不符合规定。
2.2.1 产品性能降低。
2.2.2 产品外观严重不合格。
2.2.3功能达不到规定要求。
2.2.4 客户难于接受的其它缺陷。
2.3 MI----次要缺陷单位产品的一般质量特性不符合规定或者单位产品的质量特性轻微不符合规定。
2.3.1 轻微的外观不合格。
2.3.2 不影响客户接受的其它缺陷。
2.4短路和断路：2.4.1.短路：是指两个独立的相邻的焊点之间，在焊锡之后形成接合，造成不应导通而导通的结果2.4.2.断路：线路该导通而未导通2.5沾锡情况：2.5.1.良好沾锡: 0°<接触角≦60°(接触角: 焊锡与金属面所成的角度),焊锡均匀扩散,焊点形成良好的轮廓且光亮.要形成良好的焊锡,应有清洁的焊接表面,正确的锡丝和适当的加热.按焊锡在金属面上的扩散情况,可分为全扩散( 0°<接触角≦30°) 和半扩散(30°<接触角≦60°).如图：2.5.2 不良沾锡：60°<接触角<180°,焊锡熔化后形成不均匀的锡膜覆盖在金属表面上, 而未紧贴其上.形成不良沾锡的可能原因有:不良的操作方法,加热或加锡不均匀,表面有油污,助焊剂未达到引导扩散的效果等等.按焊锡在金属面上的扩散情况,可分为劣扩散(60°<接触角≦90°)和无扩散(90°<接触角<180°).如图所示:2.5.3 不沾锡:焊锡熔化后,瞬间沾附于金属表面,随后溜走.不沾锡的可能原因有:焊接表面被严重玷污,加热不足、焊锡由烙铁头流下,烙铁太热破坏了焊锡结构或使焊锡表面氧化部品分类:按部品的外观形状,将SMT 实装部品分为:2.6.有引脚产品2.6.1.异形引脚电极:引脚从部品本体伸出,弯曲后向外侧凸出.如:QFP、SOP等.2.6.2.平面引脚电极:引脚从部品下面平直伸出. 如:连接器、晶体管等.2.6.3.内曲引脚电极:引脚从部品侧面伸出,向内伸卷曲. 如钽质电感、J形部品等.2.7无引脚部品.2.7.1.晶体电极:部品两端面被镀成电极.如电阻、电容、电感等.2.8良好焊点:2.8.1.要求:2.8.1.1.结合性好:光泽好且表面呈凹形曲线.2.8.1.2.导电性佳:不在焊点处形成高电阻(不在凝固前移动零件),不造成短路、断路.2.8.1.3.散热性好:扩散均匀,全扩散.2.8.1.4.易于检验:焊锡不得太多,务必使零件轮廓清晰可判.2.8.1.5.易于修理:勿使零件重叠实装.2.8.1.6.不伤及零件:烫伤零件或加热过久(常伴随有松香焦化),会损及零件寿命.2.8.2.现象:2.8.2.1.所有表面沾锡良好.2.8.2.2.焊锡外观光亮且成凹形圆滑曲线.2.8.2.3.所有零件轮廓清晰可见.2.8.2.4.若有松香锡球残留,则须作清洁而不焦化.2.8.3.形成条件:2.8.3.1.正确的操作程序:手工作业时,应注意烙铁、焊锡丝的收放次序及位置.2.8.3.2.应保持两焊锡面清洁.2.8.3.3.应使用规定的锡丝并注意使用量.2.8.3.4.正确使用焊锡器具并按时保养.2.8.3.5.应掌握正确的焊锡时间.2.8.3.6.手工作业时,应注意冷却前不可移动被焊物,以免造成焊点结晶不良,导致高电阻.3.检验内容:3.1.基板外观检查标准:3.1.1.在任一方向,基板弯曲变形量:每100mm不可超过0.75mm.3.1.2.基板不可出现分层、气泡、裂痕及凹陷现象. 如有分层,只允许距离铜箔1mm 以上开始轻微分离,不允许从铜箔下开始分离;如有轻微凹陷,则应小于线路厚度的30%.3.1.3.经过焊锡后,允许保护漆起皱,但不可以脱落.3.1.4.基板线路不可因铜氧化而发黑;基板上铜箔氧化不可.3.1.5.非导线区域内的保护漆最多可脱落5点,每一点的面积都必须在0.5mm以内,各点相距须在0.25mm 以上且距离导线0.25mm以上.3.1.6.零件符号、印字不可印在焊点上.3.1.7.基板上不可有油墨残渣、油污或其它异物.3.1.8.基板不可因过热烧焦而变色;基板上不可有铜箔浮起.3.1.9.基板上的锡渣或锡球不可造成任何短路,且外径小于0.3mm. 焊接的部品上不可残留锡渣或锡球.3.2SMT部分﹕项次内容不良现象描述缺点分类主要次要1 极性反有极性的零件方向插错（二极管，IC，极性电容，晶体管等）◎2 缺件PCB 板应有的零件而未焊零件者或是焊接作业后零件脱落◎3 错件PCB 焊垫上之零件与BOM料号不同者（使用了制造指示外的其它部品实装）◎4 多件PCB 焊垫上不需有零件而焊有零件者◎5 撞件PCB 焊垫上之零件被撞掉或引起假焊等◎6 损件表面损伤>0.25mm(宽度或厚度) ◎露底材之零件◎零件本体有任何刻痕,裂痕者◎金属镀层缺失超过顶部区域的50% ◎7 锡尖焊锡呈丝状延伸到焊点外，但不舆临近电路短路◎锡膏附着面的钉状物(垂直)>1mm ◎焊锡垫锡膏附着面的钉状物(水平)>1mm ◎焊锡毛刺超过组装最大高度要求◎8 短路PCB上任何不应相连的部分而相连接者◎9 冷焊焊点表面粗糙﹐焊锡紊乱者◎10 空焊零件脚与PCB焊垫应该相连接而无连接◎11 锡渣线路处网状溅锡;未附着于金属的块状溅锡﹔◎12 锡珠(锡球) 锡珠(锡球)直径>0.13mm﹐在600平方毫米数量＞5个﹐经敲击后仍存在者◎13 多锡焊锡多出焊盘或零件的上锡面,在焊接表面形成外凸的焊锡点和面◎焊锡覆盖到零件上使其无法辨认◎14 锡不足零件吃锡面宽度≦零件脚宽度的50% ◎零件吃锡面高度≦30%零件高度◎15 残留物助焊剂残留﹕30cm内肉眼可看出◎残胶﹕PCB 焊垫上沾胶者◎IC脚内经清洗后有白色粉状物(一面IC有30%IC脚存在者) ◎PCBA板上留有手印≦3个指印◎焊接面,线路等导电区有灰尘,发白或金属残留物◎16 偏移零件金属面超出PCB焊垫30%零件宽◎PCB上相邻两零件各往对方偏移,两零件之间距≦0.5mm ◎圆柱形零件超出PCB焊垫左(右)侧宽度＞25%零件直径◎圆柱形零件超出PCB焊垫左(右)侧宽度≦25%零件直径◎4.不良图标ＳＭＴ部分4.1零件贴装位置图标项次内容不良现象描述缺点分类主要次要17 零件翻面有区别的相对称的两面零件互换位置◎18侧放宽和高有差别的片状零件侧放﹐零件规格在0805(含0805)以下◎宽和高有差别的片状零件侧放﹐零件规格在0805以上◎19丝印及标签不良丝印不清﹐有破损但不超过10%﹐被涂污或重影但尚能识别◎无丝印或印墨印伤pad◎丝印模糊不清,有破损超过10%﹐无法辩认◎丝印模糊,字母与数字笔划部分断开或空白部分被填满但尚能辩认◎标签剥离部分不超过10%且仍能满足可读性要求◎标签剥离部分超过10%或脱落﹐无法满足可读性要求◎20 露铜非线路露铜直径>=0.8mm ;线路露铜不分大小◎非线路露铜&其它露铜直径<0.8mm ◎21 浮高(高翘)底部未平贴于PCB 板≧0.5mm 高度(电容，电阻，二极管，晶振)◎浮高≧0.8mm ，但不能造成包焊(跳线)浮高≧0.2mm(排插，LED ，触动开关，插座)不能浮高，必须平贴(VR ，earphone ，五合一排插)22 裂锡零件脚与焊锡结合缝间有裂痕者◎23 锡珠(锡球) 锡珠(锡球)直径>0.13mm ﹐在600平方毫米数量＞5个﹐经敲击后仍存在者◎24 长度不符零件脚太短﹐长度(标准 1.7mm ±0.7mm)＜1mm ◎零件脚太长﹐长度＞ 2.4mm◎25 包焊零件脚被锡覆盖未露出◎26 零件倒脚倒脚压住PCB 线路或其它焊点﹐造成短路◎27LED颜色不符或严重刮伤◎本体破损◎28 排线大小板之连接排线过孔吃锡不饱满﹐排线上作记号或排线有烫伤(forTEAC)◎图示说明1﹑鸥翼形引脚理想状况1﹑引线脚在板子焊垫的轮廓内且没有突出现象。
PCBA外观检验标准
NG
NG
Edited by : Alex Liu
4.18 焊接不良-锡尖
定义:
PAD, 零件腳,螺絲孔焊錫凸出部份.
NG 允拒收标准：
A.锡尖超出焊点之高度1mm B.錫尖與周圍零件,線路間之間距小于最小電氣
性能間距之要求（<0.3mm）. C.錫尖影響后续組裝作業 凡符合以上三点之中的任意一点的均不可接受.
三.PCBA外观检验要求
灯光： 距离：30cm 角度： 检验人员裸眼视力：0.8以上 检验人员装备：静电环，静电手套 检验方式：从上到下，从左到右
Edited by : Alex Liu
四. PCBA外观检验標准
4.1 PCB不良
划伤刮伤允拒收标准：
A.防焊漆划伤,或划痕发白(即有划伤感),未露铜,长度小于10mm; 宽度小于1.0mm可接受 B.不允许伤及PCB线路,
允拒收标准：
不接受有极性元件方向贴反(元件上的极性标识必须
NG
与PCB板上的丝印标志对应一致)
OK
OK
OK
Edited by : Alex Liu
4.15 焊接不良-浮件
定义:
指元件本体焊接后浮起脱离PCB表面的现象.
允拒收标准： NG
NG
Edited by : Alex Liu
4.16 焊接不良-焊锡网/泼溅
允拒收标准：
侧面偏移A等于或小于引脚宽度W的50%可接受.
NG
OK
Edited by : Alex Liu
4.31 焊接不良-少锡
定义:
零件脚或焊接面锡量偏少.
允拒收标准：
NG
不可接受
NG
Edited by : Alex Liu
pcba 漏铜ipc允收标准
pcba 漏铜ipc允收标准PCBA漏铜是指在电路板的制造过程中，铜箔覆盖区域不完整或缺失的问题。
由于漏铜会导致电路板在使用过程中出现不良的导电性能，因此对于PCBA的漏铜问题，需要根据IPC标准进行评估和验收。
IPC（Institute of Printed Circuits）是国际印制电路板协会制定的一系列标准，用于规范PCB制造的各个环节，同时也包括了对PCBA漏铜的允收标准。
对于PCBA漏铜问题，IPC-A-600标准提供了相关的参考内容。
以下是一些与PCBA漏铜相关的IPC允收标准的内容：1. 漏铜检查的评估方法：IPC-A-600标准中定义了一套漏铜检查的评估方法，包括使用目视检查和放大镜检查来判断漏铜的程度和位置。
评估时需要注意漏铜的大小、形状和分布情况。
2. 漏铜尺寸的限制：IPC-A-600标准定义了漏铜的尺寸限制，将漏铜分为小面积漏铜（L1B）和大面积漏铜（L1A）。
对于小面积漏铜，其面积限制在0.5平方毫米以内；而对于大面积漏铜，其面积限制在3平方毫米以内。
3. 漏铜位置的限制：IPC-A-600标准对漏铜的位置也进行了限制。
对于内部层板，漏铜位于焊盘或焊盘导线的外围，不能位于焊脚内部；而对于外部层板，漏铜不能位于焊盘或焊点外围。
4. 漏铜的修复要求：IPC-A-600标准中对漏铜的修复要求也进行了规定。
对于小面积漏铜，可以进行修复，修复后的漏铜尺寸不能超过起初的面积限制。
而对于大面积漏铜，不能修复，必须更换整个电路板。
5. 漏铜的验收标准：IPC-A-600标准中规定了漏铜的验收标准。
根据电路板上漏铜的数量、位置和尺寸，分为不合格、一般和严重三个等级。
电路板的验收等级取决于不同等级漏铜的数量和位置的组合情况。
6. 漏铜的检测方法：IPC-A-600标准中还介绍了一些常用的漏铜检测方法，包括使用锡膏、染料和遮光胶等技术来检测漏铜。
这些检测方法可以辅助目视检查和放大镜检查，提高漏铜的检测准确性。
ipc内关于pcb露铜的标准
IPC（电子工业联盟）制定了许多与电子产品制造相关的标准。
对于 PCB（Printed Circuit Board，印刷电路板）的露铜情况，IPC有一些相关的标准。
在IPC-6012（性能规范和验收标准）以及IPC-6013（针对刚性和挠曲式印刷电路板的性能规范和验收标准）这两个文件中，会有一些关于露铜的标准和规范。
一般来说，PCB的露铜是指电路板上未经覆盖的铜箔区域。
IPC 标准中会规定露铜的允许范围，包括露铜的尺寸、位置、数量和接受标准等。
这些标准通常会根据不同的级别和类别（如IPC Class 1、2、3）来进行区分，不同的应用场景会有不同的要求和标准。
因为IPC标准的更新和修改是常态，具体的规范可能会随着时间而有所变化。
因此，如果你需要最新的、具体的IPC标准信息，建议直接查阅最新版本的IPC-6012和IPC-6013标准文件，或者咨询与IPC标准相关的专业机构或组织，以获取详细和准确的露铜标准信息。
ipc管控pcb漏基材标准
ipc管控pcb漏基材标准
IPC管控PCB漏基材的标准包括以下几个方面：
1. 基材表面要求：IPC管控要求PCB基材表面应平整、光滑，无裂纹、气泡、夹杂物等缺陷。
2. 基材厚度：IPC管控对PCB基材的厚度有一定的要求，一般根据具体产品和使用场合来确定。
3. 基材耐热性：IPC管控要求PCB基材应具有良好的耐热性，能够承受一定的温度变化而不产生变形或开裂。
4. 基材绝缘性：IPC管控要求PCB基材具有良好的绝缘性能，能够保证电路的安全性和稳定性。
5. 基材吸水性：IPC管控要求PCB基材应具有较低的吸水率，以避免在潮湿环境下出现分层、开裂等问题。
以上是IPC管控PCB漏基材的主要标准，具体标准可能会因产品和使用场合的不同而有所差异。
pcb验收标准 ipc
pcb验收标准 ipcPCB验收标准 IPC。
PCB（Printed Circuit Board）是电子产品中不可或缺的一部分，它承载着电子元器件并提供电气连接。
而为了保证PCB的质量和可靠性，制定了一系列的验收标准，其中IPC是最为常见和重要的标准之一。
IPC（Association Connecting Electronics Industries）是一个国际性的电子行业标准制定组织，其制定的PCB验收标准被广泛应用于全球范围内的电子制造业。
IPC 的PCB验收标准包括了设计、制造、组装和测试等多个方面，下面将对IPC的PCB验收标准进行详细介绍。
首先，IPC的PCB验收标准涵盖了PCB的设计规范。
在设计阶段，IPC要求PCB的设计应符合一系列的标准和规范，包括板厚、线宽、线距、孔径、焊盘尺寸等。
这些设计规范的合理性直接影响着PCB的电气性能和可靠性，因此设计阶段的验收尤为重要。
其次，IPC的PCB验收标准对PCB的制造过程也做出了详细规定。
制造阶段的验收主要包括了原材料的选择和加工工艺的控制。
IPC要求PCB的原材料应符合一定的质量标准，并且在加工过程中要严格控制各项工艺参数，以保证PCB的质量和稳定性。
此外，IPC的PCB验收标准还包括了PCB的组装和测试规范。
在组装阶段，IPC要求焊接质量、元器件安装位置、焊盘与焊盘之间的间距等都需要符合一定的标准。
而在测试阶段，IPC规定了PCB的各项电气性能测试和可靠性测试的方法和标准，以保证PCB在实际使用中的稳定性和可靠性。
总的来说，IPC的PCB验收标准涵盖了PCB的设计、制造、组装和测试等多个方面，其目的在于规范和提高PCB的质量和可靠性。
遵循IPC的PCB验收标准不仅有助于提高PCB的质量，还能够减少因质量问题导致的不良率和成本，对于电子制造企业来说具有重要的意义。
综上所述，IPC的PCB验收标准是电子制造业中不可或缺的一部分，它涵盖了PCB的设计、制造、组装和测试等多个方面。
