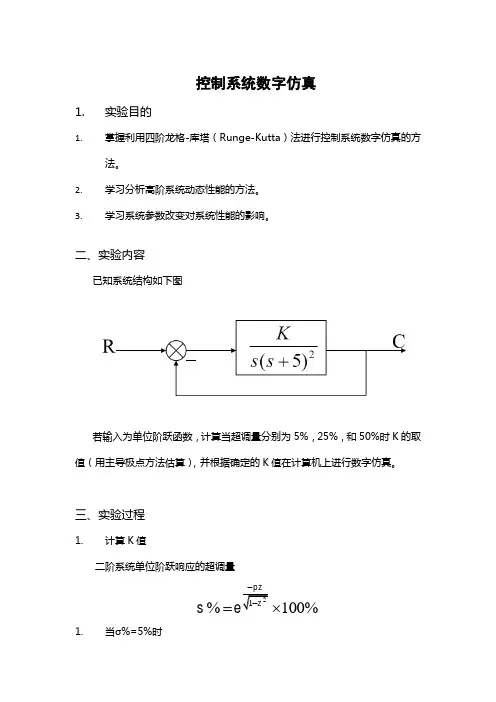

控制系统数字仿真

1.实验目的

1.掌握利用四阶龙格-库塔(Runge-Kutta)法进行控制系统数字仿真的方

法。

2.学习分析高阶系统动态性能的方法。

3.学习系统参数改变对系统性能的影响。

二、实验内容

已知系统结构如下图

若输入为单位阶跃函数,计算当超调量分别为5%,25%,和50%时K的取值(用主导极点方法估算),并根据确定的K值在计算机上进行数字仿真。

三、实验过程

1.计算K值

二阶系统单位阶跃响应的超调量

%100%

=⨯

1.当σ%=5%时

解得 ζ=0.690

设主导极点

=ζa + a=0.69a+j0.72a

代入D (s )= 32

1025s s s K +++=0中, 32(0.690.72)10(0.690.72)25(0.690.72)0

a j a a j a a j a K ++++++=解得K=31.3,a=-2.10

即1,2

1.45 1.52s j =-±

2. 当σ%=25%时

解得 ζ=0.403

设主导极点

=ζa + a=0.403a+j0.915a

代入D (s )= 321025s s s K +++=0中, 32(0.4030.915)10(0.4030.915)25(0.4030.915)0

a j a a j a a j a K ++++++=解得K=59.5,a=-2.75

即1,2

1.11

2.53s j =-±

3. 当σ%=50%时

解得 ζ=0.215

设主导极点

=ζa + a=0.215a+j0.977a

代入D (s )= 321025s s s K +++=0中, 32(0.2150.977)10(0.2150.977)25(0.2150.977)0

a j a a j a a j a K ++++++=解得K=103,a=-3.48

即1,2

0.75 3.4s j =-±

1. 计算调节时间和超调量 将不同K 值带入到程序中,利用四阶龙格-库塔法得到如下结果:

1.

K=31.3时, Ts=0.7550S, σ%=4.70% 2.

K=59.5时, Ts=1.4100S ,σ%=23.28% 3.

K=103时, Ts=1.9700S, σ%=45.49% 1. 用MATLAB 绘制2()(5)

K G S S S =+的根轨迹图如下

2. 绘制降阶系统跃响应曲线

对原系统进行降阶处理,所得闭环传递函数为

2()()1025C S K R S S S K

=++, 利用四阶龙格-库塔法绘制阶跃响应曲线如下: -25-20-15-10

-50510-15-10

-5

5

10

15

Root Locus

Real Axis I m a g i n a r y A x i s

2.K=59.5

1.验证精确K值

通过程序验证得到的精确K值分别为:K=31.76(σ%=5%);

K=62.48(σ%=25%); K=113.82(σ%=50%)

四、实验结论

1.将系统传递函数化成时域形式,可以得到一组微分方程,利用四阶龙格-库塔法,就可以计算得到系统的响应。当然,这是一种近似解。

2.利用主导极点法,可以将高阶系统进行降阶,用二阶系统近似来分析。

3.开环系统的参数对闭环系统动态性能造成影响:当开环比例系数适当,系统动态性能较好的情况下,用主导极点的方法,不至于造成较大的误差;当开环比例系数较大,系统动态性能较差时,采取同样的方法,产生了较大的误差。

程序清单

A=[0 1 0;0 0 1;-k -25 -10];

b=[0 0 1]';

c=[k 0 0];

X=zeros(3,1);

t=0:0.01:10;

n=length(t);

h=0.01;

for i=1:n

K1=A*X+b;

K2=A*(X+(h/2)*K1)+b;

K3=A*(X+(h/2)*K2)+b;

K4=A*(X+h*K3)+b;

X=X+(h/6)*(K1+2*K2+2*K3+K4);

y(i)=c*X;

end

plot(y);

s=1001;while y(s)>0.95&y(s)<1.05;s=s-1;end;

t=(s-1)*0.005;max(y)-1
