钻井液钻井液流变性46页PPT
关于钻井液流变性课件

K——稠度系数
意义:反映流体的粘滞性。越大,流体越难流动。
单位:dyn.sn/cm2
n——流型指数
r
意义:偏离牛顿流体的程度。
模式讨论 τ = Kγn 或者 η= Kγn-1
γ 0, τ 0 不符合大多数钻井液具有屈
服应力的特点。
0
τ
γ ,η 能够反映钻井液的剪切稀释性。
γ, η 0 无极限粘度,不符合钻井液情况。
卡森模式不但在低剪切区和中剪切区有较好的精确度, 还可以利用低、中剪切区的测定结果预测高剪切速率下的 流变特性。
1
18
三、剪切稀释性
定义 钻井液的有效粘度随剪切速率增加而降低的现象。 实质:高剪切作用破坏了体系内部结构,使总的粘滞性
降低。 表示法:动塑比 τo / ηp 意义:越大,钻井液的剪切稀释性越强。 因为比值大,表明结构多(τo大),固含低(ηp小),
流变性符合牛顿内摩擦定律的流体。 类型举例:水、甘油、单相液体等。 流变曲线:通过原点的直线。
特点: η= τ/ γ=C(常数)
1
11
2. 非牛顿流体
塑性流体 Plastic Fluids
数学模型: τ- τ0 = ηp γ 流变曲线:有截距的直线。 流变参数:
τ0 —— 动切应力 Yield Stress
国际:Pa.s、mPa.s 模式讨论 τ- τ0 = ηp γ 或者 η= ηp + τ0/ γ
γ 0, τ τ0 能够反映多数钻井液具有内部结构情况。 γ ,η 能够反映多数钻井液的剪切稀释性。 γ, η ηp 能够反映出钻井液的极限粘度。
低剪切速率下: τ实> τ宾 表明模型拟合实际曲线有较大偏差.
1泊 = 100mPa.s =100cp = 1dyn.s/cm2
第三章 钻井液的流变性ppt课件

2018/11/22
石油工程学院
18
三种不同的连接方式将产生不同的后果。面—
面连接会导致形成较厚的片,颗粒分散度降低,通
2018/11/22
石油工程学院
10
膨胀流体比较少见。流动特点是:稍加外力发生
流动;粘度随剪切速率(或剪切应力)增加而增大,静
臵时又恢复原状。与假塑性流体相反,其流变曲线凹
向剪切应力轴。膨胀流体在静止状态时,所含有的颗
粒是分散的。剪切应力增大,部分颗粒会纠缠在一起
形成网架结构,增大流动阻力。目前广泛使用的多数
第三章 钻井液 的流变性
石油工程学院
钻井液流变性是钻井液的一项基本性能,
在解决 (1)携带岩屑,保证井底和井服的清洁;
(2)悬浮岩屑与重晶石;(3)提高机械钻速;(4)
保持井眼规则和保证井下安全起着十分重要的 作用。钻井液的某些流变参数还直接用于钻井 环空水力学的有关计算。
2018/11/22
石油工程学院
2018/11/22
石油工程学院
8
流变方程
流变曲线
2018/11/22
石油工程学院
9
3.流体的基本流型
按照流体流动时剪切速率与剪切应力之间的关系, 流体可以划分为不同的流型。除牛顿流型外,根据所测 出的流变曲线形状的不同,将非牛顿流体的流型归纳为 塑性流型、假塑性流型和膨胀流型。以上四种基本流型 的流变曲线见图3-4。符合这四种流型的流体分别叫做 牛顿流体、塑性流体、假塑性流体和膨胀性流体。
第六章 钻井液的流变性

第六章钻井液的流变性钻井液的流变性是钻井液的一项最基本性能,它是指在外力作用下,钻井液发生流动变形的特性。
该特性通常用钻井液的流变曲线、表观粘度、塑性粘度、动切力、静切力等流变参数来进行描述的。
它在解决1、岩屑携带,保证井底和井眼清洁;2、悬浮岩屑和加重材料;3、保持井眼规则和保障井下安全;4、提高机械钻速等钻井问题时起着十分重要的作用。
另外,钻井液的某些流变参数还直接用于钻井环空水力学的有关计算。
对钻井液流变性的深入研究有利于对油气井钻井液流变参数的优化设计和合理调控。
一、流体流变性的概念1、流体流动的特点流体流动实际上是流体随时间连续变形的过程。
液体的流动变形是因为液体受到剪切作用引起的剪切变形。
既液体在大小相等、方向相反、而作用线相距很近的两个力作用下,液体内部指点发生相对错动。
以河水流动的速度分布为例,可以看到,越靠近河岸,流速越小,河中心处流速最大。
水在管道中流速分布与河水相似,管道中心流速最大,靠近管壁处速度为零。
可以想象,如果把管道内流动的水沿着管道半径的方向由内向外分成若干层,每一层流速是不同的。
如图6—1所示。
液流中各层的流速不同这个现象,通常用剪切速率(或称速度梯度)这个物理量来描述。
图6-1在圆形管道中水的流速分布a —流速分布示意图b —流速分布曲线2、剪切速率和剪切应力如前所述,液体在管内流动时,在垂直于流速方向上,由内向外流速逐渐减小。
若液体液层之间的距离为dx,各液层的速度差为dv,则垂直于流速方向不同液层流速的变化可以表示为dv/dx,那么dv/dx叫速度梯度即剪切速率。
其物理意义是在垂直于流速方向上,单位距离流速的增量。
物理单位为S-1钻井液在循环系统的不同位置剪切速率值如下:沉砂池: 10 —20 S-1环形空间: 50 —250 S -1钻杆内: 100—1000 S-1钻头喷嘴处: 104 —105 S-1液体流动时表现出的速度梯度,是液体内存在内摩擦作用的结果。
钻井液-第3章(钻井液流变性)

a
τs γa γb
第9页
γ
重庆科技学院石油工程学院
Drilling Fluids
剪切稀释性(shear thinning )—
原因:在速梯增大时,网架结构被拆散, 结构粘度降低所致。 意义:具有剪切稀释性的钻井液,在速τb
梯较低时有较大的表观粘度,有利
于悬浮和携带岩屑。而在速梯较大 时又有较小的表观粘度,这有利于
τb
τa a
b
γa
重庆科技学院石油工程学院
γb
γ
L.Z.J
第11页
Drilling Fluids
4.膨胀性液体(dilatant fluid)
淀粉液体为典型的膨
胀性液体;
流变曲线为指数曲线
τb τa a
b
与假塑性液体相似,
但凹凸方向相反; 粘度随速梯增加而增 加——剪切增稠。
L.Z.J
L.Z.J
重庆科技学院石油工程学院
第19页
Drilling Fluids
流变参数:
1.τc―卡森屈服值(Casson yield point -CP) 意义:反映泥浆的结构强弱及携带悬 浮能力,实测接近初始凝胶强度 (γ→0. τ→τc ) 2.η∝―极限高剪粘度(infinite shear viscosity- IV ),水眼粘度、紊流 粘度. 意义:表示体系的纯粹内摩擦性质 (粘滞性),数值上等于剪切速 率为无穷大时的有效(视)粘 度。(γ→∝ η→η∝ )
Drilling Fluids
第三章 钻井液流变性 Drilling Fluid Rheological Property
——在外力(泵送、搅拌)作用下,液体 流动和变形的特性。 钻井液流变性指网架结构变形与流动特性。 包括粘度、切力、剪切稀释性、触变性等。
泥浆检测与应用之钻井液流变参数介绍课件

流变参数在钻井液中的应用
流变参数是钻井液性能的重要指标,
01
直接影响钻井效率和井壁稳定性。 流变参数可以指导钻井液的配制和调整,
02
以满足不同地层条件下的钻井需求。 流变参数可以帮助优化钻井液性能,
03
提高钻井效率,降低钻井成本。 流变参数可以预测钻井过程中的风险,
04
提前采取措施,保障钻井安全。
泥浆检测与应用之钻井液 流变参数介绍课件
演讲人
目录
01 钻 井 液 流 变 参 数 介
绍
02 钻 井 液 流 变 参 数 检
测方法
03 钻 井 液 流 变 参 数 应
用实例
1
钻井液流变参数介 绍
流变参数定义
01
流变参数:描述钻 井液流动特性的参
数
02
剪切应力:钻井液 受到剪切力时的应
力
03
剪切速率:钻井液 受到剪切力的速率
温度计:测 量钻井液温 度的主要仪 器,包括电 子温度计、 玻璃温度计 等。
压力计:测 量钻井液压 力的主要仪 器,包括压 力传感器、 压力表等。
其它辅助设 备:如搅拌 器、加热器、 冷却器等, 用于钻井液 的制备和处 理。
01
02
03
04
05
06
3
钻井液流变参数应 用实例
钻井液流变参数与钻井效率的关系
01
钻井液流变参 数影响钻井速
度
02
钻井液流变参 数影响钻井液
的携带能力
03
钻井液流变参 数影响钻井液
的润滑性能
04
钻井液流变参 数影响钻井液
的冷却性能
05
钻井液流变参 数影响钻井液
的防塌性能

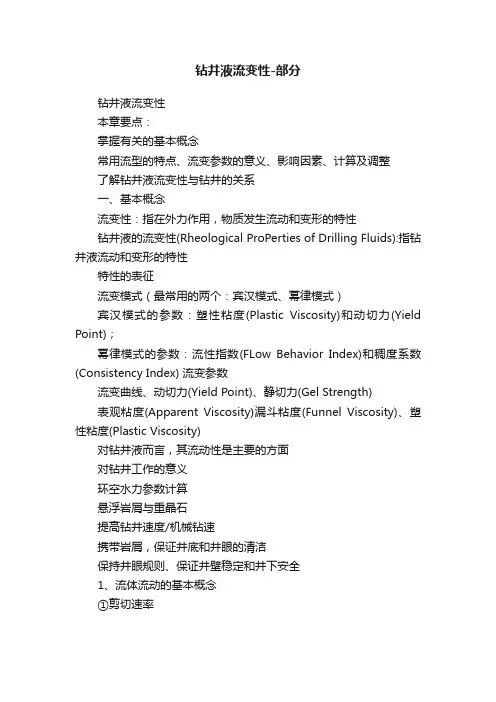

钻井液流变性-部分

钻井液流变性-部分钻井液流变性本章要点:掌握有关的基本概念常用流型的特点、流变参数的意义、影响因素、计算及调整了解钻井液流变性与钻井的关系一、基本概念流变性:指在外力作用,物质发生流动和变形的特性钻井液的流变性(Rheological ProPerties of Drilling Fluids):指钻井液流动和变形的特性特性的表征流变模式(最常用的两个:宾汉模式、幂律模式)宾汉模式的参数:塑性粘度(Plastic Viscosity)和动切力(Yield Point);幂律模式的参数:流性指数(FLow Behavior Index)和稠度系数(Consistency Index) 流变参数流变曲线、动切力(Yield Point)、静切力(Gel Strength)表观粘度(Apparent Viscosity)漏斗粘度(Funnel Viscosity)、塑性粘度(Plastic Viscosity)对钻井液而言,其流动性是主要的方面对钻井工作的意义环空水力参数计算悬浮岩屑与重晶石提高钻井速度/机械钻速携带岩屑,保证井底和井眼的清洁保持井眼规则、保证井壁稳定和井下安全1、流体流动的基本概念①剪切速率液体与固体的重要区别之一就是:液体具有流动性液流中各层流速不同的现象,通常用剪切速率(或称流速梯度)描述剪切速率/速度梯度γ:指垂直于流速方向上单位距离流速的增量γ=dv/dx单位:流速单位v:m/s、距离单位x:m 、剪切速率γ:s-1流速越大,剪切速率越大(剪切速率与流速成正比)在钻井过程中,钻井液在各个部位的剪切速率不同沉砂池处:10-20s-1环形空间:50~250s -1钻杆内:100~1 000 s-1钻头喷嘴处:10 000-100 000 s-1②剪切应力液流中各层的流速不同,故层与层之间必然存在着相互作用。
由于液体内部内聚力的作用流速较快的液层会带动流速度较慢的相邻液层,而流速较慢的液层又会阻碍流速较快的相邻液层因此在流速不同的各液层之间发生内摩擦作用,即出现成对的内摩擦力(即剪切力),阻碍液层剪切变形液体的粘滞性:液体流动时所具有的抵抗剪切变形的物理性质牛顿内摩擦定律:液体流动时,液体层与层之间的内摩接力(F)的大小与液体的性质及温度有关并与液层间的接触面积(S)和剪切速率(γ)成正比,而与接触面上的压力无关表达式:F=μSγ剪切应力:内摩擦力F除以接触面积S表达式:τ =F/S=μγ式中:F-----流体的内摩擦力,单位NS-----接触面积,单位m2μ-----粘度,单位Pa·s,实际生活中一般采用mPa·s(1cp=1mPa·s)※剪切应力τ:流体单位面积上的内摩擦力③流体牛顿流体:剪切应力与剪切速率的关系遵守牛顿内摩擦定律的流体如:水、酒精等大多数纯液体、轻质油、低分子化合物溶液以及低速流动的气体等非牛顿流体:不遵守牛顿内摩擦定律的流体均为牛顿流体如:高分子聚合物的浓溶液和悬浮液、大多数钻井液④流变模式和流变曲线剪切应力和剪切速率是流变学个的两个基本概念钻井液流变性的核心问题就是研究各种钻井液的剪切应力与的剪切速率之间的关系流变方程/流变模式:表示剪切应力与的剪切速率之间关系的数学关系式(描述τ 和γ之间的数学关系)流变曲线:表示剪切应力与的剪切速率之间关系的图线(描述τ 和γ之间的曲线)二、流体的基本流型及特点按流体流动是的剪切速率和前切应力之间的关系,流体可以划分为不同类型,即所谓流型牛顿流体塑性流体/宾汉塑性流体/宾汉流体非牛顿流体假塑性流体/幂律流体膨胀性流体牛顿流型τ = μγ塑性流型τ = τ0+ μpγ假塑性流型τ = K γn n<1膨胀性流型τ = K γn n>1卡森流型——卡森流体目前广泛使用的多数钻井液为塑性流体(宾汉流体)和假塑性流体1、塑性流体举例:高粘土含量的钻井液、高含蜡原油和油漆等①流变曲线(1)曲线不过原点,在τ轴上有一截距τs静切力/静切应力/切力/凝胶强度(τs):使塑性流体开始流动的最低剪切应力不过原点原因:颗粒间以端-端和/或端-面连接形成网架结构,要使体系流动必破坏这种网架结构τs物理意义:反映钻井液在静止时形成网架结构的强弱粘土矿物具有片状或棒状结构,形状很不规则,颗粒之间容易彼此连接在一起,形成空间网架结构扩散双电层斥力粘土颗粒间作用力水化膜弹性斥力范德华引力/静电吸引力等(2)在低剪切速率范围内,为曲线段流体开始流动后,存在矛盾:结构拆散←→结构恢复在低剪切速率下,可供拆散的网架结构较多,结构拆散速度>结构恢复速度→拆散程度随剪切速率增加而增大→ △τ/ △γ(表观粘度) ↓(3)在中、高剪切速率范围内,为直线段可供拆散的网架结构数量↓→结构拆散速度↓γ体系中游离的颗粒数量↑→结构恢复速度↑当γ达到某一值时结构拆散速度= 结构恢复速度网架结构数量不变产生同样△γ所需△τ不变(△τ/ △γ不变)②宾汉模式(适合于中、高剪切速率)(曲线的直线段)τ = τ0+ ηpγ式中:τ0:动切力或屈服值(Yield Point),Paηp:塑性粘度,Pa·s,实际中使用mPa·s(1)塑性粘度μp(直线段的斜率)①物理意义:反映流体在层流下达到动平衡(网架结构的拆散速度等于其恢复速度)时,固相颗粒之间、固相颗粒与液相之间以及液相内部内摩擦力的大小②影响因素固相含量↑→固相颗粒数目↑→塑性粘度ηp↑固相分散度↑→固相颗粒数目↑→塑性粘度η p↑固相类型活性固相:在水中分散性强的固相,如膨润土惰性固相:在水中分散性弱的固相,如钻屑活性固相含量↑→固相分散度↑→ 塑性粘度ηp↑(固相含量一定)液相粘度↑→内摩擦力↑→塑性粘度η p↑温度↑→液相粘度↑→塑性粘度ηp↑③调整加预水化膨润土ηp↑加增粘剂使用固控设备ηp↓使用化学絮凝剂加水稀释(2)动切力τ0延长直线段与剪切应力轴相交点①物理意义:钻井液在层流状态下达到动平衡时形成网架结构的强弱。
石油钻井中钻井液流变性

石油钻井中钻井液流变性
钻井液流变性是指钻井液流动和变形的性质,这些性质主要通过剪切应力和剪切速率表征。
钻井液流变性与钻井液对井底的冲洗能力、对岩屑的携带和悬浮能力,对功率的传递能力和井壁稳定等直接相关。
1.流态
流体的流态可分为层流、紊流和塞流三种类型。
层流是指流体质点呈层状流动,流动的每一层的流速不等,但都与流动方向平行。
紊流是指流体质点完全呈不规则流动。
在整个流体体积内充满小漩涡,质点的宏观速度基本相同。
塞流是指流体的流动像塞状物一样移动,各质点流速相等。
2.剪切应力
当流体的流态处在层流时,相邻流动层的流速是不等的,因此它们之间存在内摩擦力即剪切力,若将剪切力除以相邻流动层的接触面积。
3.剪切速率
当流体的流态处在层流时,相邻流动层之间的速度差除以它们之间的垂直距离称为剪切速率。
4.牛顿粘度与表现粘度
钻井液的表现粘度随剪切速率变化,所以在评价钻井液性能时,
表观粘度通常指剪切速率为1020s-1时的表观粘度。
5.触变性
一些非牛顿流体在机械作用下变稀或者变稠的性质称为触变性。
《钻井液的流变性》课件

沉降过快会影响回收切屑和防塌性;而沉降过慢会导致沉积物沿着井壁流回钻头。
改善钻井液流变性的措施
增加抑制剂
抑制剂常用于减少泥浆增稠剂 对黏度的影响,也可减少氧化 和其他不利影响。
增加控制剂
控制剂可增加泥浆的流动性和 润滑性,也可减少黏度,提高 流动性。
增加增黏剂
增黏剂可增加泥浆的黏度,增 强其切削能力,减少切屑量。
流变性的基本概念
黏度
黏度是描述钻井液流动阻力的一个重要参数。
剪切速率
剪切速率是指钻井液在流动时所受到的剪切力 的大小。
剪切应力
剪切应力是指钻井液在流动状态下具有的剪切 性。
变形能力
变形能力是指钻井液在承受一定的应力后所产 生的形变能力。
衡量钻井液流变性的常用方法
1
旋转粘度计
通过测量钻井液在旋转过程中的阻力和转速来计算黏度。
结语
通过对钻井液流变性的学习,目的在于更好地掌握钻井液的基本概念,进而 在油气钻井工作中更加游刃有余。化也会影响钻井液的流变性。
常见的钻井液流变性问题
1 黏度过高或过低
黏度过高会造成固相沉积,引起管柱卡钻或井壁塌方;而黏度过低会影响泥浆的冷却、 润滑和固定井壁。
2 过早凝胶或过度凝胶
过早凝胶会导致剪切值增加,极大影响钻井深度和孔眼直径;而过度凝胶会影响增黏剂 的使用,延长凝结时间。
2
切变率扫描仪
通过对钻井液进行不同速度下的切变测试,得出不同剪切速率下的剪切应力,从 而描绘钻井液的流变曲线。
3
压缩仪
通过对钻井液进行压缩试验,得出钻井液的压缩模量。
影响钻井液流变性的因素
温度
钻井液的流变性会随着温度的变化而发生改变。
第三章 钻井液的流变性

2012-6-9
石油工程学院
25
n:表现出流体非牛顿性程度。 一般小于1,为无因次量。钻井
液设计中经常要确定较合理的
范围,一般希望较低的n值,使 钻井液具有较好的剪切稀释性 能。 K(稠度系数):反映钻井液
2012-6-9
石油工程学院
35
(2)电解质:在钻井过程中无机电解质的侵入均会引
起钻井液絮凝程度增加,增加动切力。 (3)降粘剂:大多数降粘剂都是吸附在粘土端面, 使粘土带有一定的负电荷,拆散网架结构,降低动切 力。
2012-6-9
石油工程学院
36
宾汉流变模式参数调整
(1)降低塑性粘度:通过合理使用固控设备、加水
2012-6-9
石油工程学院
8
流变方程
流变曲线
2012-6-9
石油工程学院
9
3.流体的基本流型
按照流体流动时剪切速率与剪切应力之间的关系, 流体可以划分为不同的流型。除牛顿流型外,根据所测 出的流变曲线形状的不同,将非牛顿流体的流型归纳为 塑性流型、假塑性流型和膨胀流型。以上四种基本流型 的流变曲线见图3-4。符合这四种流型的流体分别叫做 牛顿流体、塑性流体、假塑性流体和膨胀性流体。
2012-6-9
石油工程学院
30
记录的时间为漏斗粘度,单位为s。
漏斗粘度只能用来判别在钻井作业期间各个阶段 粘度变化的趋向,不能说明钻井液粘度变化的原因,
也不能作为对钻井液进行处理的依据。
2012-6-9
石油工程学院
