SW1 VLAN配置如图：
SW2VLAN配置如图
实验1：在SW1上为G2配置一个没有的PVID看效果？失败
实验2：SW1不变，在SW2上将G2口PVID由1改为20，在SW2的G2口抓包看效果？
1.1.1.1无法PING通1.1.1.3,
SW2上G2口抓包情况如上2图
数据转发过程说明：当1.1.1.1数据包从SW1的G1口发出时，交换机发现是未打VLAN标签的数据，此时会为数据包打上VLAN1标签。交换机检查与VLAN1关联的端口有G2/G3口，将会在2个口进行防洪，如下图：
2、当数据包进入端口时，如果物理接口TRUNK模式，交换机将比较本端口的PVID和数据的VLANID，如果相同，剥离数据帧中VLANID使用变为普通数据帧后，进入交换机内部等待转发。如果不相同，保持数据帧原始形态，进入交换机内部等待转发。
查询：
1、当交换机以接收1的方式接收到带VLANID的数据帧时，在交换机内部以VLANID号进行查询，确认具体哪些接口与本VLAN关联。将数据在这些接口进行泛洪。
SW2上G2口抓包看到VLANID为30的数据已转发出去，如下图：
在SW1的G2上抓包看，同样可以接收到
SW1的G0/0/2是如何丢弃的呢？[没有找到查看的办法]
交换机有没有又是ACCESS口又是TAG状态的情况呢？没有找到答案。
实验1：
交换机配置：
将E1 E2配置上port hybrid tagged vlan 10
通信正常
PCA PING PCB，G2口抓包
没有数据包。
PCA PING PCB，G3口抓包
有二层ARP请求包，但VLANID已经被剥离。
PCC PING PCA，在G2口抓包：
只有请求包
PCC PING PCA，在G1口抓包：
通信正常
PCC PING PCA全过程：
1、PCC数据帧进入G3口，G3为其打上PVID为30的VLANID号。交换机查询与VLAN30关联接口有G1\G2和自己G3，将数据帧转发到G1\G2。G1和G2将同时执行UNTAGE操作剥离后转发给PCA和PCB。PCB数据帧发现目标IP1.1.1.1自己1.1.1.2不符，故丢弃。PCA发现1.1.1.1IP正是自己，故进行回包。
代表当收到带有VLAN10标签的数据时，保持802.11Q格式不变，直接转发出去。普通数据帧进入时，打上PVID为1。
通信正常。
将E1的PVID改为VLAN 10看效果:
无法通信原因：当数到达E1时，被打上VLAN10标签，交换机查询关联E2口与VLAN10关联，故将数据转发至E2口，此时E2口针对VLAN10的数据将保持802.11Q【TAG状态】转发，故无法通信。
当SW1 G2口收到数据包时，拿数据包中的PVID【VLAN1ID号】与自己的PVID相比较，发现相同，此时商品在VLAN1中的状态是UNTAGE，所以将剥离VLANID后进行转发，如下图：
当数据包到达SW G2口，也就是G2口收到数据后，发现是未带标签的数据包，此时将对数据包打上PVID 20，也就是将数据转发至VLAN20中，SW2查询后发现与VLAN20关联端口有UT:G2 G6 G7 TG:G3，如下图：
2、PCA数据帧进入G1口，G1为其打上PVID为10的VLANID号。交换机查询与VLAN10关联接口有G3和自己G1，将数据帧转发到G3。G3执行UNTAGE操作剥离VLANID后转发给PCC，PCA发现1.1.1.1IP正是自己，故接收，完成通信。这也是为什么在G2口抓包里只有请求包，而没有回包的原因，因为回包时数据根本没有进入G2口去。
在E1口抓包：
抓包证明了以上说法。
将E1配置为：
恢复正常
HYBRID应用：
PCA PING PCC，G3口抓包
有去有回，通信正常。
PCA PING PCC，G2口抓包
PCC给PCA的回包【只有回包】也在G2口进行了泛洪，此时PCB是可以收到这个数据包的，只是目标地址不是自己，将会把数据进行丢弃。
PCA PING PCC，G1口抓包
SW2上创建VLAN10 20 30
G1口加入VLAN1，属于ACCESS，状态为UNTAGE,PVID为1
G4口加入VLAN10，属于ACCESS，状态为UNTAGE，PVID为10
G6口加入VLAN20，属于ACCESS，状态为UNTAGE，PVID为20
G3口为TRUNK口，允许VLAN10,20,30及VLAN1数据通过，PVID为1
转发：
1、当端口在此VLAN中处于TAG状态时，保持数据帧原始形态，直接转发。
2、当端口在此VLAN中处于UNTAG状态时，剥离数据帧中VLANID使用变为普通数据帧后再执行转发。
从此图可以得出以下数据在出方向的信息：
1、VLAN数据在通过G0/0/2转发时，将被剥离VLANID。
2、VLAN10数据在通过G0/0/4和G0/0/5时，将被剥离VLANID。
此时可以将E2的PVID设置为VLAN10
原因同上
将E2配置为：
在E2口抓包：
此时数据从E1过来后，E2也给了回包，但为什么还是TIME OUT呢？因为
回包时E2以PVID为依据，给数据包打上VLAN10标签，交换机经过查询后，发现E1与VLAN10关联，将数据包转到至E1，E1在VLAN10中为TAG状态，此时将保持数据帧为802.11Q格式发给PC，PC无法识别。
3、VLAN10数据在通过G0/0/2进，将保留VLANID。
进方向：
1、普通数据进入ACCESS口，打上PVID，使之成为802.11Q数据后，等待转发。
2、普通数据进入TRUNK时，在PVID相同的接口上，两端PC可以PING通。如下4图：
2、当802.11Q数据进入TRUNK口后，首先比较VLANID是否与PVID相同，若相同，剥离VLANID后等待转发。若不同，就拿VLANID与关联的VLANID号比较，若是允许通过的VLANID相同，就保持802.11Q形态等待转发，或不是，则进接丢弃。
实验环境：
1、SW1上创建VLAN 10 20
G1\G3口加入VLAN1，属于ACCESS，状态为UNTAGE,PVID为1
wenku.baidu.comG4口加入VLAN10，属于ACCESS，状态为UNTAGE，PVID为10
G6口加入VLAN20，属于ACCESS，状态为UNTAGE，PVID为20
G2口为TRUNK口，允许VLAN10,20及VLAN1数据通过，PVID为1
要是两边PVID相同，是什么情况？实验证明是可以PING通。如下2图：
SW4执行以下两条命令，将G2口改为TRUNK模式：
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all
所以此时SW2会将此数据包在G2 G6 G7【UT】口去标签后转发，如下图：
在G3【TG】口含标签转发，如下图：
在G3口抓包，看数据包是否被打上PVID为20并转发到VLAN20关联【TAG】的G3口？是，如上图。

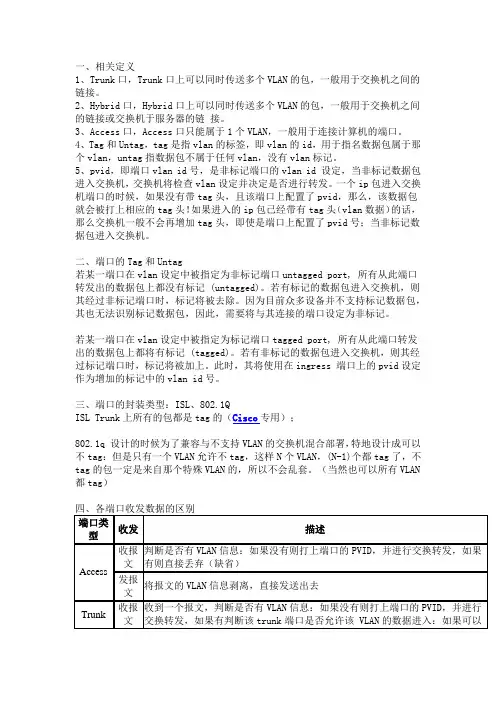

结论：
接收：
1、当普通数据包进入端口时，如果物理接口ACCESS模式，交换机将对数据帧打上与PVID相同的VLIANID号，变802.11Q格式后，进入交换机内部等待转发【如ACCESS----连接----PC】。若收到802.11Q的数据帧，将直接丢弃【如TRUNK口----连接交换机----ACCESS口，且两端PVID不同时】。
