布袋除尘器技术方案

一、总则

本技术协议适用于锅炉除尘输灰系统工程的设计、制造、安装、检验及售后服务等，工程内容包括袋式除尘器和气力输灰系统(仅包含仓泵及控制系统)的安装、调试、培训，包括电气（预留DCS接口）、空压系统等，工程为交钥匙工程。

二、项目概况

1.设计原始数据

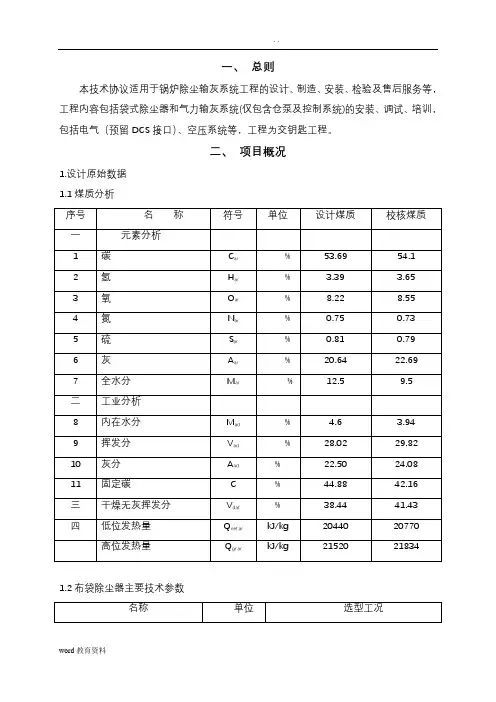

1.1煤质分析

1.2布袋除尘器主要技术参数

（1）除尘器须满足在线清灰、在线检修功能。

（2）除尘器本体阻力：≤1200 Pa，布袋寿命终期阻力：≤1500 Pa。（3）壳体设计压力：±6kPa

（4）除尘器的长度方向进出口之间尺寸不大于：20m。

三、技术规范

1.买方提供的技术参数

1.1设备名称：袋式除尘器

1.2除尘器处理烟气量：219685m³/h

1.3除尘器入口含尘浓度：≤5g/m³

1.4除尘器出口含尘浓度：≤100mg/m³

1.5除尘器滤袋设计温度：150℃，瞬时温度180℃

1.6除尘器设计压力：±6000pa

1.7除尘器本体阻力:≤1200pa，滤袋寿命终期阻力≤1500pa

1.8供货数量：1台除尘器

2.设备技术参数

锅炉布袋除尘器

3.1除尘器钢结构可承受以下载荷

（1）除尘器载荷（自重、保温层重、附属设备、灰斗满灰重）；

（2）地震载荷：按照地震裂度8级

（3）风载：1kN/㎡；

（4）雪载：2kN/㎡

（5）检修载荷：4kN/㎡

3.2本体技术要求

（1）不以布袋除尘器进口灰浓度、粒度及烟气量变化作为布袋除尘器出口浓度超过100mg/Nm3及阻力超过设计值的理由；

（2）保证布袋除尘器不因锅炉负荷的变化发生堵塞；

（3）进气口内布置气流分布板，保证烟气均匀通过滤袋；

（4）壳体设计保证足够的强度和刚度，保证密封、防雨、排水（不能有积水的地方）及防腐，并提供防冻保温设计；壳体设计中无死角或灰尘积聚区，并充分考虑热膨胀；

（5）除尘器顶部设有检修孔，以便对除尘器进行检修和更换滤袋；

3.3灰斗

（1）灰斗与水平面夹角不小于63°；内侧灰斗板夹角处设有弧形板，避免积灰；（2）灰斗设置有电加热、振打机构和捅灰孔，防止灰出现板结；

（3）灰斗法兰口设置为400x400mm。

3.4平台、栏杆

（1）所有平台设栏杆和护沿。平台载荷为4kN/m2。

（2）扶梯能保证到各层需检修和操作的作业面，扶梯载荷应为2kN/m2。

（3）扶梯倾角≤45°。

（4）平台、扶梯的格栅板采用热浸镀锌。

3.5保温

卖方提供保温设计、供货及施工，保温层厚度100mm，并提供彩钢瓦（厚度0.5mm）和保温、保护施工需要的连接金属件。

3.6电气设备

电气设备和系统符合有关国家标准的要求，以确保除尘器的安全和有效运行。除尘器本体电气设备外壳的防护等级为IP54；

4.质量保证

4.1设备产品设计、制造遵照的规范和标准

（1）包装储运图示标志GB l91-2000

（2）袋式除尘器分类及规格性能表示方法GB/T 6719-1986

（3）袋式除尘器性能测试方法GB/T 12138-1989

（4）袋式除尘器用滤料及滤袋技术条件GB12625-1990

（5）袋式除尘器用时序式脉冲喷吹电控仪：技术条件JB/T 5915-1991

（6）袋式除尘器用电磁脉冲阀JB/T 5916-2004

（7）袋式除尘器用滤袋框架：技术条件JB/T 5917-1991

（8）袋式除尘器: 安装技术要求与验收规范JB/T 8471-1996

（9）脉冲喷吹类袋式除尘器JB/T 8532-1997

（10）回转反吹类袋式除尘器JB/T 8533-1997

（11）内滤分室反吹类袋式除尘器JB/T 8534-1997

（12）袋式除尘器安全要求：脉冲喷吹类吹袋式除尘器用分气箱JB/T 10191-2000

（13）袋式除尘器用压差控制仪JB/T 10340-2002

（14）钢结构设计规范GB50017-2003

（15）固定式钢直梯安全技术条件GB4053.1-1993

（16）固定式钢斜梯安全技术条件GB4053.2-1993

（17）固定式工业防护栏杆安全技术条件GB4053.3-1993

（18）固定式工业钢平台GB4053.4-1993

（19）工业企业噪声控制设计规范GBJ87-1985

（20）工业企业噪声测量规范GBJ122-1988

（21）工业企业厂界噪声标准GB 12348-1990

（22）工业企业厂界噪声测量方法GB/T 12349-1990

（23）优质碳素结构钢钢号和一般技术条件GB699-1999

（24）碳素结构钢GB700-1988

（25）碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 912-1989 （26）碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T 3274-1988 （27）碳素结构钢和低合金结构钢冷轧薄钢板及钢带GB/T 11253-1989 （28）环境空气质量标准GB3095-1996

（29）锅炉烟尘测试方法GB/T 5468-1991

（30）火电厂大气污染物排放标准GB13223-2003

（31）发电厂、变电所电缆选择与敷设设计规程SDJ26-1989

（32）低压配电设计规范GB 50054-1995

（33）电气装置安装工程接地装置施工及验收规范GB50169-1992

（34）火力发电厂保温材料技术条件DL/T 776-2001

（35）火力发电厂保温油漆设计规程DL/T 5072-1997

4.2设备性能保证

4.2.1提供以下设备质量保证书

（1）产品合格证（包括主要外购件）

（2）制造、检验记录；

（3）材料合格证；

4.2.2保证焊缝质量

四、供货清单（不限于以下清单）

布袋除尘器
