汽车电动车窗
最新汽车电动车窗系统课件PPT(共-39张)
“视觉”防夹
• 距离车窗开口框上边缘4～200mm范围内，一旦检测 传感器会把信息反馈至ECU，ECU发出指令使电动机停
：BBS1113
电动车窗的故障诊断
：BBS1113
1、电动车窗主开关的检测
• 检查电动车窗主开关的连接器端子
：BBS1113
2、电动车窗分开关的检测
• 检查电动车窗分开关的连接器端子
谢谢！
：BBS1113
• 小李驾驶的一辆丰田卡罗拉车子，经他反映右后车窗 4S店接到实车后，通过技师及时维修后，最后判断故 后车窗开关损坏，重新更换新的右后车窗开关又能正
：BBS1113
：BBS1113
延时操作升/降
• 有的车上装有延时开关，在点火开关断开约30S内（ 间不同），在车门打开以前，仍有电流供给，使驾驶 有时间关闭车窗及操纵其他设备。
汽车电动车窗系统课件PPT(共 -39张)
一、电动车窗的基本组成
一、车窗升降器、电动机、配电装置、开关等组成。
：BBS1113
二、汽车电动车窗的工作原理
1、电动车窗的基本控制电路
：BBS1113
汽车电动车窗的工作原理
上升过程
：BBS1113
汽车电动车窗的工作原理
下降过程
：BBS1113
从而控制玻璃的升降。 • 每个电动机电路中均有断路器保护
：BBS1113
：BBS1113
2、控制开关---总开关
• 装在仪表板或驾驶员侧车门上，因此驾驶员可以控制每 的升降。
• 功用：所有车门升降、后窗锁止
：BBS1113
分开关：
• 分别安装在每个车窗上，乘客可以对各个车窗进行升 • 总开关上“车窗锁止”开关锁止时，分开关失效 • 只有当点火开关在“ON”或“ACC”位置时，开关才起
汽车电动车窗的原理
汽车电动车窗的原理
汽车电动车窗实现的原理是通过电动窗控制开关控制电动窗机构的运行，从而实现车窗的升降操作。
首先，汽车电动车窗的控制开关通常设置在驾驶员和乘客座椅附近的控制面板或者车门上。
当驾驶员或乘客按下或拉起控制开关时，开关将发送电信号到电动窗机构。
电动窗机构一般由直流电动机、减速器、滑轮和电动窗玻璃组成。
当接收到开关发送的电信号后，电动窗机构中的直流电动机会开始运转。
直流电动机将电能转化为机械能，通过减速器传递给滑轮。
滑轮接受机械能后将其传递给电动窗玻璃，从而实现窗玻璃的升降。
减速器的作用是减小电动机转速并增大转矩，以更好地适应窗玻璃的升降过程。
为了确保车窗能够升降顺畅，同时在窗玻璃升降到上下限位时能够自动停止，电动窗机构通常还配备了限位开关和控制模块。
限位开关可以检测窗玻璃的上下限位，当窗玻璃触碰到限位开关时，控制模块将立即停止电动窗机构的运行，从而避免窗玻璃损坏或发生意外。
此外，为了确保驾驶员和乘客能够方便地控制车窗的升降，电动窗机构通常还配备了反向开关功能。
当驾驶员或乘客在车窗升降过程中松开控制开关时，电动窗机构会立即反向运行，停止窗玻璃的升降。
综上所述，汽车电动车窗通过电动窗控制开关控制电动窗机构的运行，其中的直流电动机通过减速器和滑轮传递机械能给窗玻璃，实现窗玻璃的升降操作。
限位开关和控制模块的配备确保了窗玻璃的安全和顺畅升降。
汽车电动车窗原理
汽车电动车窗原理
汽车电动车窗原理是利用电动马达驱动窗户升降的过程。
电动马达通过与窗户上的齿轮机构相连，使马达旋转，进而推动窗户升降。
电动车窗的控制单元接收来自车内开关的指令，通过电路将电流传递给电动马达。
当用户按下开关，控制单元将电流发送到马达，使马达开始旋转。
马达旋转时，通过齿轮机构的作用，将转动力量传输给窗户的电动升降器。
电动升降器中的齿轮组分会将转动力量转变为线性推力，从而使窗户上升或下降。
当用户松开开关时，控制单元停止向马达发送电流，电动车窗也停止运动。
此时，窗户在当前位置固定，不再升降。
整个过程的控制由电路和控制单元实现，确保窗户升降平稳可靠。
此外，汽车电动车窗还通常配有防夹功能，即当窗户遇到阻力时，会自动停止运动，以保护乘客的安全。
电动车窗原理
电动车窗原理
电动车窗是现代汽车上常见的一个便利设施，它可以通过按下
按钮或者旋转开关来控制车窗的开合。
那么，电动车窗是如何实现
自动开合的呢？接下来，我们将深入探讨电动车窗的原理。
首先，电动车窗的核心部件是电动车窗机构。
电动车窗机构通
常由电动马达、减速器、导轨、连杆和车窗玻璃等组成。
当驾驶员
按下开关时，电动马达会接收到信号，通过减速器转动，并将转动
力传递到连杆上，进而带动车窗玻璃的上下运动。
这样一来，车窗
就可以实现自动开合的功能了。
其次，电动车窗的控制原理是通过电路系统来实现的。
当驾驶
员按下开关时，电路系统会接收到信号，从而控制电动马达的工作。
同时，电路系统还会监测车窗的位置，一旦车窗到达预设位置，电
路系统就会停止电动马达的工作，以避免车窗过度开合或者卡住的
情况发生。
此外，电动车窗还需要配备安全装置。
在车辆发生碰撞或者紧
急情况下，安全装置会自动切断电源，使车窗停止工作，以保障车
内乘客的安全。
总的来说，电动车窗的原理是通过电动车窗机构、电路系统和安全装置共同实现的。
电动车窗的出现，极大地方便了驾驶员和乘客，使得车窗的开合变得更加便利和安全。
希望通过本文的介绍，能够让大家对电动车窗的原理有一个更加清晰的了解。

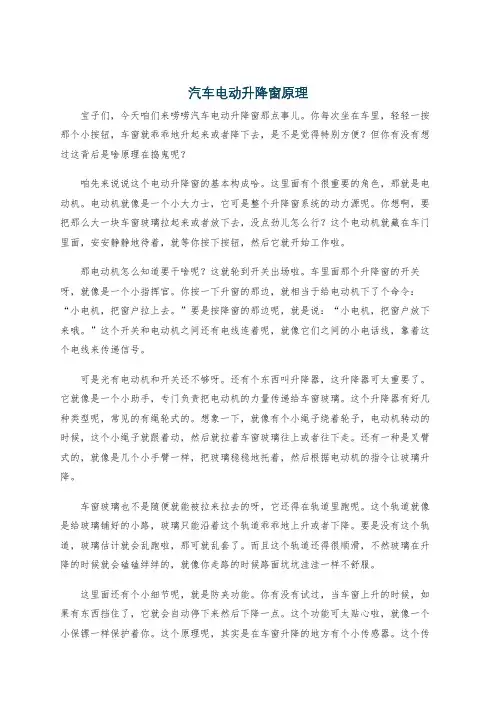

汽车电动升降窗原理
汽车电动升降窗原理宝子们，今天咱们来唠唠汽车电动升降窗那点事儿。
你每次坐在车里，轻轻一按那个小按钮，车窗就乖乖地升起来或者降下去，是不是觉得特别方便？但你有没有想过这背后是啥原理在捣鬼呢？咱先来说说这个电动升降窗的基本构成哈。
这里面有个很重要的角色，那就是电动机。
电动机就像是一个小大力士，它可是整个升降窗系统的动力源呢。
你想啊，要把那么大一块车窗玻璃拉起来或者放下去，没点劲儿怎么行？这个电动机就藏在车门里面，安安静静地待着，就等你按下按钮，然后它就开始工作啦。
那电动机怎么知道要干啥呢？这就轮到开关出场啦。
车里面那个升降窗的开关呀，就像是一个小指挥官。
你按一下升窗的那边，就相当于给电动机下了个命令：“小电机，把窗户拉上去。
”要是按降窗的那边呢，就是说：“小电机，把窗户放下来哦。
”这个开关和电动机之间还有电线连着呢，就像它们之间的小电话线，靠着这个电线来传递信号。
可是光有电动机和开关还不够呀。
还有个东西叫升降器，这升降器可太重要了。
它就像是一个小助手，专门负责把电动机的力量传递给车窗玻璃。
这个升降器有好几种类型呢，常见的有绳轮式的。
想象一下，就像有个小绳子绕着轮子，电动机转动的时候，这个小绳子就跟着动，然后就拉着车窗玻璃往上或者往下走。
还有一种是叉臂式的，就像是几个小手臂一样，把玻璃稳稳地托着，然后根据电动机的指令让玻璃升降。
车窗玻璃也不是随便就能被拉来拉去的呀，它还得在轨道里跑呢。
这个轨道就像是给玻璃铺好的小路，玻璃只能沿着这个轨道乖乖地上升或者下降。
要是没有这个轨道，玻璃估计就会乱跑啦，那可就乱套了。
而且这个轨道还得很顺滑，不然玻璃在升降的时候就会磕磕绊绊的，就像你走路的时候路面坑坑洼洼一样不舒服。
这里面还有个小细节呢，就是防夹功能。
你有没有试过，当车窗上升的时候，如果有东西挡住了，它就会自动停下来然后下降一点。
这个功能可太贴心啦，就像一个小保镖一样保护着你。
这个原理呢，其实是在车窗升降的地方有个小传感器。
电动车窗的工作原理
电动车窗的工作原理电动车窗是现代汽车中常见的装置之一，它的出现极大地方便了驾驶员和乘客。
那么，电动车窗是如何工作的呢？一、电动车窗的组成部分电动车窗主要由电动马达、开关、控制模块、玻璃窗和窗框等组成。
二、电动车窗的工作原理电动车窗的工作原理可以分为以下几个步骤：1. 供电：当驾驶员或乘客按下开关时，电流通过控制模块传递给电动马达。
2. 电动马达：电动马达是电动车窗的核心部件，它将电能转化为机械能。
电动马达中有一个小型的直流电机，通过传动系统将电能转化为线性运动。
电动马达通常由电磁线圈、永磁体和传动装置组成。
3. 传动装置：传动装置将电动马达的旋转运动转化为线性运动。
它通常由齿轮组成，通过齿轮的转动将电动马达的旋转转化为线性运动，使玻璃窗能够上下移动。
4. 玻璃窗和窗框：玻璃窗安装在窗框上，通过窗框的导轨进行上下运动。
当电动马达工作时，传动装置带动窗框上的导轨，使玻璃窗上升或下降。
5. 限位开关：为了确保电动车窗的安全和稳定，通常会在电动马达和传动装置上安装限位开关。
限位开关能够检测玻璃窗的上下位置，当玻璃窗到达预定位置时，限位开关会自动切断电源，停止电动马达的工作。
三、电动车窗的控制方式电动车窗的控制方式主要有两种：驾驶员控制和乘客控制。
1. 驾驶员控制：驾驶员可以通过驾驶员门上的开关来控制车辆上所有的电动车窗。
这种控制方式通常配有主控制开关，可以一键控制所有车窗的开启和关闭。
2. 乘客控制：乘客可以通过各自座位上的开关来控制对应位置的电动车窗。
乘客控制开关只能控制对应位置的电动车窗，不能控制其他位置的电动车窗。
四、电动车窗的优点和注意事项电动车窗相比于传统的手动车窗，具有以下几个优点：1. 方便快捷：驾驶员和乘客可以通过简单的按下开关来控制车窗的开启和关闭，省去了手动摇动车窗的麻烦。
2. 安全性高：由于电动车窗配备了限位开关，能够确保车窗在合适位置停止，避免了车窗意外关闭或打开过程中的危险。
然而，使用电动车窗时也需要注意以下几点：1. 不要将手、手臂或其他物体伸入正在开启或关闭的车窗中，以免造成伤害。
汽车电动车窗工作原理
汽车电动车窗工作原理
汽车电动车窗的工作原理是通过电动窗控制器控制汽车电动车窗电机的运行。
电动车窗由电动车窗电机、电源、开关和控制器组成。
当驾驶员或乘客按下电动车窗开关时，开关会发送信号给控制器。
控制器接收到信号后，会将电源的电流发送给电动车窗电机。
电动车窗电机接收到电力后就会开始转动。
电动车窗电机通过一个装置将电能转化为机械能，从而驱动玻璃窗的上升或下降。
电动车窗电机通常配有一个减速机构，以确保窗户的平稳运行和位置控制。
当按下开关向上或向下时，电动车窗电机会相应地转动顺时针或逆时针。
控制器还可以根据车窗位置的反馈信号来控制电动车窗电机的停止。
一旦控制器接收到停止信号，它将中断电流的供应，从而停止电动车窗的运动。
这样，车窗可以在所需的位置停止。
通过电动窗控制器的配合，驾驶员和乘客可以方便地控制汽车电动车窗的上升和下降，为乘坐者提供舒适的体验和必要的安全性。
第五节 电动车窗、天窗解读
3)控制装置 (1)天窗控制开关 控制开关主要包括滑动开关和斜升开关。滑动开关有滑动 打开、滑动，关闭和断开(中间位置)3个挡位。斜升开关也有 斜升、斜降和断开(中间位置)3个挡位。通过操纵开关，使天 窗驱动电动机实现正反转，使天窗在不同的状态下工作。
卡罗拉天窗控制开关
(2)限位开关 主要是用来检测天窗所处的位置。靠凸轮转动来实现电 路的接通和断开。凸轮安装在驱动机构的动力输出端。当电 动机将动力输出时，通过驱动齿轮和滑动螺杆减速以后带动 凸轮转动，于是凸轮周边的突起部位触动开关使其开闭，以 实现对天窗的自动控制。
齿条式玻璃升降器
齿扇式玻璃升降用齿扇实现换向作用。齿扇上装有螺 旋弹簧，当车窗上升时，螺旋弹簧伸展，释放能量，以减 轻电动机的负荷；当车窗下降时，螺旋弹簧收缩，吸收能 量，从而使车窗无论上升还是下降，电动机的负荷基本相 同。当电动机转动时，通过蜗轮蜗杆减速并改变旋转方向， 使齿扇转动，并带动门窗玻璃上下进行升降。
第五节
3)控制开关
电动车窗、天窗
卡罗拉汽车主控开关
电动车窗开关结构 卡罗拉汽车分控开关
电动车窗控制系统都装有两套控制开关： 一套装在仪表板或驾驶人侧车门扶手上，为主开关， 由驾驶人操作，可控制每个车窗的升降，另一套分别装在每 个乘客八上，为分开关，可单独控制一个车窗，由乘客进行 操作。大多数汽车在总开关中装存闭锁开关，当它断开时， 乘客不能控制车窗升降。
1、电动车窗的组成 电动车窗主要由车窗玻璃、玻璃升降器、直流电动 机、继电器、开关(主控开关、分控开关)等组成。
1)玻璃升降器 玻璃升降是把电动机的 旋转运动变为车窗的上下移动。 常见的玻璃升降器有钢丝滚筒 式、交叉传动臂式。钢丝滚筒 式多采用齿扇式传动，交叉传 动臂式多采用齿条式传动。
汽车电动车窗工作原理
汽车电动车窗工作原理
汽车电动车窗的工作原理是通过电动窗机构实现的。
电动窗机构由电动机、减速器、传动机构、导轨、滑块和玻璃支架等部件组成。
当驾驶员操作车内的开关按钮时，电动机通过传动机构传递动力，驱动滑块沿导轨上下移动。
滑块连接着玻璃支架，因此玻璃支架也会随之上下移动。
电动窗的玻璃支架通常被设计为一个密封的单元，在上升和下降过程中能够有效隔离车内和车外的空气和噪音。
此外，玻璃支架还配备了一个密封条，使玻璃与车门之间形成密封，防止水和气体进入车内。
为了确保安全，电动窗通常还会配备一个安全感应装置。
当有障碍物（例如手指、手臂等）进入玻璃上升路径时，该装置会立即通过电子传感器感知到，并停止电动窗的上升过程，以避免夹伤事故的发生。
总的来说，汽车电动车窗通过电动机驱动滑块沿导轨上下移动，从而使玻璃支架实现上升和下降，为驾驶员和乘客提供便利和舒适的窗户操作体验。
汽车电动车窗课堂PPT
：BBS1113
14
绳轮式玻璃升降器
：BBS1113
15
交臂式玻璃升降器
：BBS1113
16
软轴式玻璃升降器
：BBS1113
17
三、电动车窗控制电路及工作原理
：BBS1113
18
：BBS1113
后
后
19
：BBS1113
20
1、手动控制玻璃升降 2、自动控制玻璃升降
：BBS1113
27
电动车窗的故障诊断
：BBS1113
28
1、电动车窗主开关的检测
• 检查电动车窗主开关的连接器端子
：S1113
29
2、电动车窗分开关的检测
• 检查电动车窗分开关的连接器端子
：BBS1113
30
3、电动车窗电动机的检测
• 直接用12V电源的正极接电动机接线端子中的1号 端子，负极接电动机接线端子中的2号端子，这 时车窗玻璃应能逐渐下降；正极和负极反接，车 窗玻璃应能上升。否则，为电动机故障。
：BBS1113
2
一、电动车窗的功能
• 电动车窗是指以电为动力使车窗玻璃自动升降的车窗。 • 驾、乘人员操纵开关接通车窗电动机的电路，电动机产生动力通
过一系列机械传动，使车窗玻璃按要求进行升降。
：BBS1113
3
主要功能:
• （1）手动升/降 • （2）自动升/降 • （3）后窗锁止 • （4）防夹保护功能 • （5）延时操作升/降 • （6）门锁联动关闭
9
2、控制开关---总开关
• 装在仪表板或驾驶员侧车门上，因此驾驶员可以控制每个车窗玻璃 的升降。
电动车窗的组成
电动车窗的组成
电动车窗是汽车的重要组成部分，它的功能是控制汽车内外的空气流通，使乘客得以舒适地乘坐。
它的组成包括：窗框、窗玻璃、电动机、控制器、按钮、接线等。
窗框由铝材料制成，具有轻便、耐腐蚀等特点，可以有效地减少汽车的重量，提高汽车的燃油效率。
窗玻璃由特殊的钢化玻璃制成，具有防爆、防紫外线等功能，可以有效地保护乘客的安全。
电动机是电动车窗的核心部件，它的功能是将电能转换成机械能，使窗玻璃上下移动。
控制器是控制电动机的重要部件，它可以控制电动机的速度和方向，使窗玻璃上下移动更加顺畅。
按钮是操作电动车窗的重要部件，它可以控制窗玻璃的上下移动，使操作更加方便。
接线是将电动机、控制器和按钮连接起来的重要部件，它可以保证电动车窗的正常运行。
电动车窗的组成包括窗框、窗玻璃、电动机、控制器、按钮和接线，它们的结合使电动车窗更加安全、稳定，使乘客得以舒适地乘坐。
使用新能源汽车的电动车窗系统注意事项
使用新能源汽车的电动车窗系统注意事项随着环保意识的增强和能源危机的日益严峻，新能源汽车逐渐成为人们购车的首选。
而作为新能源汽车的重要组成部分之一，电动车窗系统的使用也需要注意一些事项。
本文将就使用新能源汽车的电动车窗系统的注意事项进行探讨。
首先，使用电动车窗系统时要注意安全。
虽然电动车窗系统的便利性给我们带来了很多便利，但是不正确的使用方式可能会导致安全隐患。
因此，在使用电动车窗时，我们应该遵循以下几个原则：第一，不要将电动车窗系统作为儿童的玩具。
儿童往往对新鲜事物充满好奇，他们可能会调整电动车窗的高度或者频繁开关，这样容易造成安全隐患。
因此，家长应该告诉孩子们电动车窗不是玩具，禁止他们随意操作。
第二，不要将电动车窗完全打开。
在高速行驶中，完全打开车窗会导致车内气流的紊乱，从而影响车辆的稳定性。
此外，完全打开车窗还会增加车内的噪音和风雨的侵入，给乘车人带来不便和不舒适。
因此，在高速行驶中，我们应该将车窗开启到合适的高度，以保证车内的舒适度和安全性。
第三，不要将电动车窗打开过长时间。
虽然电动车窗系统在设计上考虑了车辆电源的供给，但是长时间开启车窗会消耗车辆的电能，从而影响续航里程。
因此，在使用电动车窗时，我们应该尽量控制开启的时间，以节约能源。
其次，使用电动车窗系统时要注意维护。
正确的维护可以延长电动车窗系统的使用寿命，提高其性能。
以下是一些建议：第一，定期清洁电动车窗系统。
由于电动车窗系统经常暴露在外界环境中，容易积累灰尘、污垢等杂质。
这些杂质会影响电动车窗系统的正常运行，甚至导致故障。
因此，我们应该定期清洁电动车窗系统，保持其清洁。
第二，定期检查电动车窗系统的电源线路。
电动车窗系统的正常运行需要稳定的电源供给，因此，我们应该定期检查电源线路是否松动、断裂等情况，并及时修复。
第三，定期润滑电动车窗系统。
电动车窗系统的顺畅运行需要良好的润滑。
因此，我们应该定期给电动车窗系统的滑轨、齿轮等部位添加适量的润滑油，以保证其正常运行。
更换电动车窗的步骤_理论说明
更换电动车窗的步骤理论说明1. 引言1.1 概述电动车窗作为现代汽车的重要组成部分之一，方便了驾乘人员对车窗的开闭进行控制。
然而，在长时间使用过程中，电动车窗可能会出现故障或磨损，需要进行更换。
本文旨在介绍更换电动车窗的步骤，并提供相关理论说明和注意事项与技巧，以帮助读者更好地完成这一任务。
1.2 文章结构本文分为五个主要部分。
首先是引言部分，简要概述了文章的主题和目的；其次是理论说明部分，介绍了电动车窗的工作原理、常见故障及其原因，以及更换电动车窗的意义和必要性；接下来是更换电动车窗的步骤部分，详细讲解了准备工作、拆卸旧窗户组件和安装新窗户组件等具体步骤；然后是注意事项与技巧部分，包括安全注意事项、完成更换后的测试与调整方法，以及常见问题解决方法汇总；最后是结论部分，对全文进行总结。
1.3 目的本文旨在向读者提供更换电动车窗的步骤和相关理论知识，帮助他们了解电动车窗的工作原理和常见故障，并正确地进行更换操作。
同时，本文还将介绍一些注意事项和技巧，以确保更换后的电动车窗能够正常运行，并避免可能出现的问题。
通过本文的阅读，读者将能够全面了解更换电动车窗的过程和所需的知识，在需要时能够独立完成此项任务。
2. 理论说明：2.1 电动车窗的工作原理：电动车窗是一种由电动马达驱动的装置，通过按下按钮或使用遥控器来操作窗户开关。
当按钮或遥控器触发时，电路将传送电流到马达上，使其旋转。
这个旋转运动通过齿轮和绳索机制被转化为线性运动，并最终推动窗户向上或向下移动。
2.2 故障分析和原因：多数情况下，电动车窗故障的原因可以归结为以下几点：- 电源问题：可能是由于保险丝熔断、电路失灵或电瓶供电不足等引起的。
- 开关问题：如果开关出现损坏、接触不良或受潮导致断路等情况，就无法操控窗户。
- 马达问题：马达老化、磨损或内部零件损坏可能导致窗户无法正常开启或关闭。
- 齿轮问题：齿轮的磨损程度较大时会影响马达输出力量和传递力量到绳索机构上。
实训报告汽车电动车窗
通过本次实训，使学员了解汽车电动车窗的结构、原理、维修方法以及常见故障排除技巧，提高学员的实际操作能力，为今后从事汽车维修工作打下坚实基础。
二、实训环境1. 实训场地：汽车维修车间2. 实训设备：汽车电动车窗系统、万用表、扳手、螺丝刀等工具三、实训原理汽车电动车窗系统主要由电动机、控制器、玻璃升降器、限位开关、连接线等组成。
当驾驶员按下开关时，控制器接收信号，驱动电动机运转，使玻璃升降器上升或下降，完成电动车窗的开启和关闭。
四、实训过程1. 汽车电动车窗系统结构认识（1）观察电动车窗系统各个部件，了解其名称、位置和功能。
（2）分析电动车窗系统的工作原理，掌握电动机、控制器、玻璃升降器等部件的协同作用。
2. 电动车窗系统故障诊断（1）使用万用表检测电动车窗系统线路的通断，判断线路是否存在问题。
（2）检查电动机、控制器、玻璃升降器等部件是否损坏，确定故障部位。
3. 电动车窗系统维修（1）针对线路故障，更换损坏的线路。
（2）针对电动机、控制器、玻璃升降器等部件损坏，更换相应部件。
（3）针对限位开关故障，调整或更换限位开关。
4. 电动车窗系统功能测试（1）启动电动车窗系统，观察玻璃升降器是否正常运行。
（2）测试电动车窗系统各个功能，确保其正常使用。
通过本次实训，学员掌握了以下技能：1. 汽车电动车窗系统结构及工作原理。
2. 电动车窗系统故障诊断方法。
3. 电动车窗系统维修技巧。
4. 电动车窗系统功能测试方法。
六、实训总结1. 通过本次实训，学员对汽车电动车窗系统有了更加深入的了解，为今后从事汽车维修工作打下了坚实基础。
2. 学员在实际操作过程中，提高了动手能力，锻炼了团队协作精神。
3. 学员对电动车窗系统故障诊断和维修有了更加清晰的认识，为解决实际问题提供了有力保障。
4. 本次实训过程中，学员们积极参与，互相学习，共同进步，为我国汽车维修事业贡献了自己的力量。
总之，本次实训取得了圆满成功，学员们收获颇丰。
汽车电动车窗的作用及组成
二、电动车窗组成
（二）组成 3.车窗控制开关
控制开关通常位于驾驶员 侧车门上或选挡杆前方，可分 为主控和分控开关。
二、电动车窗组成
（二）组成
4.车窗电动机
车窗电动机可分为永磁 式双向直流电动机和双绕组 串励式直流电动机。前者较 为常用，通过改变电动机的 两根导线的极性，使电动机 双向旋转，并通过升降器控 系
感谢学习
thank you
二、电动车窗组成
玻璃升降器分类
（1）.蜗轮蜗杆式
大多数车型使用的都是蜗轮蜗 杆升降器。主要由蜗轮蜗杆机构、 绕线轮、钢丝、导轨和滑动支架 灯组成。工作时电动机带动蜗轮 蜗杆并带动转丝筒旋转，使钢丝 拉动玻璃支架上的滑动支架在导 轨中上下运动，使玻璃升降。
二、电动车窗组成
（二玻）璃内升部降照器明分系类统
（一）概述
电动门窗主要由车 窗玻璃、升降器、电动 机和开关组件等组成。
二、电动车窗组成
（二）组成
1. 车窗玻璃
车窗玻璃一般是钢化玻璃， 有些高档车使用防弹玻璃。
二、电动车窗组成
玻璃升降器
2.玻璃升降器
玻璃升降器是电动车窗的重要 部件，作用是减速增扭、实现运 动形式的转换及传递动力。根据 工作原理的不同，主要有蜗轮蜗 杆式玻璃升降器、齿轮扇形玻璃 升降器及齿轮齿条式升降器三种 形式。
烟台工程职业技术学院汽车工程系
电动门窗与座椅故障诊 断与排除
汽车电子技术教研室
作用
一、电动车窗作用
车窗（windows）是整个 汽车车身的重要组成部分，是 为了满足车内采光、通风及驾 驶员和乘坐人员的视野需要而 设计的，他们只需要操纵车窗 的升降开关，就可以使车窗上 升和下降。现代汽车为了方便 驾驶员和乘客，大部分采用电 动车窗。
简述电动车窗的基本功能
简述电动车窗的基本功能电动车窗是现代汽车中常见的装置之一，它具有多种基本功能，为驾乘者提供了便利与舒适。
本文将以简述电动车窗的基本功能为标题，对其进行详细介绍。
电动车窗具有开启与关闭的功能。
驾乘者可以通过控制按钮或开关来实现车窗的开启和关闭操作。
这一功能使得驾乘者可以根据需要随时调节车窗的开合程度，以适应不同的天气和环境条件。
比如在炎热的夏季，可以将车窗开启一定程度来增加车内的通风；而在寒冷的冬季，则可以将车窗关闭以保持车内的温暖。
电动车窗还具有防夹功能。
为了保护驾乘者的安全，电动车窗通常配备了防夹装置。
当车窗正在关闭过程中，如果探测到有外部物体或驾乘者的手臂等部位被夹住，车窗会自动停止关闭，并迅速反弹打开，以避免夹伤事故的发生。
这一功能在日常使用中起到了重要的安全保护作用，特别是对于儿童和宠物的安全更加重要。
除了开启和关闭功能，电动车窗还具备半开启的功能。
驾乘者可以将车窗打开一小段距离，形成一个缝隙，以实现车内外空气的流通。
这一功能可以在驾驶过程中保持车内空气的新鲜，减少因长时间封闭而产生的不适感，同时还可以有效降低车内的温度，提高驾乘的舒适性。
电动车窗还可以进行集中控制。
现代汽车通常配备了集中控制面板，驾驶员可以通过该面板对车内所有车窗进行集中控制。
通过按下相应的按钮，驾驶员可以一键开启或关闭所有车窗，方便快捷。
这一功能在停车时尤为实用，可以一次性关闭所有车窗，提高车内的安全性和防盗性能。
值得一提的是，一些高级车型的电动车窗还具备自动升降功能。
通过设置，驾乘者可以实现车窗的自动升降，无需手动控制。
这一功能使得驾乘者可以更加专注于驾驶，提高驾驶的安全性和便利性。
同时，自动升降功能还可以根据车速和车窗位置进行智能控制，以提供更好的驾乘体验。
电动车窗作为现代汽车的常见装置，具备多种基本功能。
除了开启和关闭功能外，还包括防夹、半开启和集中控制等功能。
一些高级车型还具备自动升降功能，为驾乘者提供更加便利和舒适的驾驶体验。
汽车电动车窗实训报告要求
一、前言随着科技的不断进步，汽车电动车窗已经成为现代汽车中不可或缺的一部分。
它不仅提升了驾驶者的舒适性，也增加了车辆的安全性。
为了深入了解汽车电动车窗的工作原理和操作方法，我参加了本次汽车电动车窗实训。
以下是我在实训过程中的详细记录和总结。
二、实习目的1. 理解汽车电动车窗的基本工作原理。
2. 掌握汽车电动车窗的安装、调试和维修技能。
3. 培养动手操作能力和解决问题的能力。
三、实习时间2023年X月X日至2023年X月X日，共计两周。
四、实习地点XX汽车维修实训基地五、实习内容1. 电动车窗的基本原理电动车窗由电动机、控制开关、传动装置和玻璃组成。
电动机通过传动装置带动玻璃上下或左右移动，实现开关窗的功能。
2. 电动车窗的安装（1）准备工具：螺丝刀、扳手、电线钳等。
（2）拆卸旧电动车窗：先拆下玻璃，然后拆卸电动车窗的固定螺丝。
（3）安装新电动车窗：按照拆卸的相反顺序进行安装，确保所有螺丝紧固。
（4）连接电线：将电动车窗的电线与汽车的电源连接。
（5）调试：检查电动车窗的开关是否正常，有无异响。
3. 电动车窗的调试（1）检查电动机是否转动顺畅。
（2）调整传动装置，确保玻璃移动平稳。
（3）检查控制开关是否灵敏。
4. 电动车窗的维修（1）检查电动机：若电动机不转动，可能是电动机损坏或线路接触不良。
（2）检查控制开关：若控制开关不灵敏，可能是开关损坏或线路接触不良。
（3）检查传动装置：若传动装置损坏，需更换传动装置。
六、实习总结1. 通过本次实训，我深入了解了汽车电动车窗的工作原理和操作方法。
2. 我掌握了电动车窗的安装、调试和维修技能，提高了自己的动手操作能力。
3. 在实训过程中，我遇到了一些问题，如电动机不转动、控制开关不灵敏等。
通过查阅资料和请教老师，我成功解决了这些问题。
4. 本次实训让我认识到，汽车电动车窗的维修需要具备一定的专业知识和技术，同时也需要耐心和细心。
七、心得体会1. 通过本次实训，我深刻体会到理论与实践相结合的重要性。
汽车使用与日常维护：电动车窗的操作+测试题
测试题
• 12.对于一触式电动车窗，想要将车窗玻璃从底部升到顶 部，需要如何操作？（ ）
– A.需要将升降按钮持续向下按压，直至车窗玻璃完全升到顶部 – B.需要将升降按钮持续向上提起，直至车窗玻璃完全升到顶部 – C.需要将升降按钮向上提拉一下，车窗玻璃会自动升到顶部 – D.需要将升降按钮向下按压一下，车窗玻璃会自动升到顶部
电动车窗的操作
• 电动车窗是用伺服电机驱动玻璃的升降，取代了传统的 转动摇柄升降玻璃，使得玻璃的升降更加轻松。
一、电动车窗玻璃升降操作
• 装有电动车窗的车，在各个车门都装有车窗玻璃升降按钮，向上提 玻璃上升，向下按玻璃下降。
• 在驾驶员侧的车门上，有一个总操作面板，可以控制各个车门玻璃 的升降。
二、电动车窗锁止按钮
– A.左前车窗 – B.左后车窗 – C.右前车窗 – D.右后车窗
测试题
• 6.如图所示，这是哪个车窗玻璃的操作按钮？（ ）
– A.左前车窗 – B.左后车窗 – C.右前车窗 – D.右后车窗
测试题
• 7.如图所示，这是哪个车窗玻璃的操作按钮？（ ）
– A.左前车窗 – B.左后车窗 – C.右前车窗 – D.右后车窗
测试题
• 8.如图所示，这是哪个车窗玻璃的操作按钮？（ ）
– A.左前车窗 – B.左后车窗 – C.右前车窗 – D.右后车窗
测试题
• 9.一触式电动车窗都有防夹功能。（ ）
– A.正确 – B.错误
测试题
• 10.普通电动车窗有电动功能，只需轻点一下车窗升降 按钮，车窗便会自动升起或降下的功能。（ ）
• 3.如图锁止，按下车窗锁止按钮，全车所有车窗升降 按钮都会失去升降功能。（ ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 电动车窗和集控门锁对通信网络的要求 现代轿车为了达到舒适性、方便性和安全性的要求，普遍 采用了电动车窗系统和电子集控门锁系统。 在轿车的每一扇车门内都装有一个控制器，分别对各个车 门的门锁和车窗进行控制，同时还有一个中央控制器，接 收来自EMS (Engine Management System)的ECU的信号 并对行李箱锁进行控制。中央控制器在接收到ECU信号后， 会再把这些信号通过总线传递给其他几个控制器这些控制 器之间需要进行大量的通信。根据上述通信要求，并考虑 到控制的实时性和汽车上恶劣的工作环境，我们选用CAN 总线来把上述各个控制器连接成一个控制网络，使它们实 现协同工作。
2 电动玻璃升降器 电动玻璃升降器主要有两种形式。一种 是用齿扇来实现换向作用。如图1所示，齿 扇上连有螺旋弹簧。当车窗上升时，弹簧 伸展，放出能量，以减轻电机负荷;当车窗 下降时，弹簧压缩，吸收能量，从而使车 窗无论上升还是下降，电机的负荷基本相 同。
另一种升降器是使用 柔韧性齿条和小齿轮， 车窗连在齿条的一端， 电机带动轴端小齿轮 转动，使齿条移动， 以带动车窗升降，其 结构如图2所示。
电动机搭铁的控制电路是指电动机一端直接搭铁， 而电动机有两组磁场绕组，通过接通不同的磁场 绕组，使电动机的转向不同，实现车窗的升降， 控制电路如图4所示。 可见，电动车窗控制电路中，一般都设有驾驶员 集中控制的主控开关和每一个车窗的独立操作开 关，每个车窗的操作开关可由乘客自己操作。但 是，有些汽车的主控开关备有安全开关，可以切 断其他各车窗的电源，使每个车窗的操作开关不 起作用，这个开关只能由驾驶员一人操作。
电动机不搭铁的控制方式，因为开关既控 制电动机的电源线，又控制电动机的搭铁 线，所以开关的结构和线路比较复杂，但 由于电动机结构简单，所以应用比较广泛。
三、CAN总线在汽车电动车窗系统中的应用 随着汽车电子技术的发展，越来越多的汽 车电子产品得以装备在汽车上。同时，这 些产品之间的通信也变得越来越重要。 CAN总线作为一种新型的数据通信总线， 由于其具备良好的可靠性，实时性及灵活 性，在汽车上得到了广泛的应用。CAN总 线可以实现电动车窗玻璃升降器及门锁系 统的集中控制。
2 CAN总线简介 CAN总线是最早由BOSCH公司推出的一种用于 汽车内部测量与执行部件之间数据通信的串行数 据通信总线。它广泛应用于离散控制领域，得到 了Motorola , Intel , Philips ,Siemens, NEC等公 司的支持，其总线规则己被定为国际标准。 CAN CAN总线其信号传输介质可以是双绞线、同轴电 缆或光纤，在通信距离为40m时，可达到最高传 输速率1 Mbit /s;在传输速度为5Kbit/s的情况下， 可达到最远传输距离10km , CAN采用非破坏性总 线仲裁技术，当多个节点同时向总线发送信息时， 优先级较低的节点会自动退出发送，而优先级最 高的节点可不受影响的继续发送数据，大大节省 了总线冲突仲裁时间。
3 开关 开关由主控开关、分控开关等组成。电 动车窗控制系统中的主控开关，用于驾驶 员对电动车窗系统进行总的操纵，一般安 装在左前车门把手上或变速杆附近;分控开 关安装在每个车门的中间或车门把手上， 用于乘客对车窗进行操纵。
二、基本工作原理
不同汽车所采用的电动车窗的控制电路不 同，按电动机是否直接搭铁分为电动机不 搭铁和电动机搭铁两种。 电动机不搭铁的控制电路是指电动机不直 接搭铁，电动机的搭铁受开关控制，通过 改变电动机的电流方向来改变电动机的转 向，从而实现车窗的升降。控制电路如图3 所示。
CAN总线以多主方式工作，任一节点均可 在任意时刻主动向网络上其他节点发送信 息，并且所传送的数据信息不包含传送节 点和接受节点的地址。信息的内容通过一 个标识符(ID)做上标记，在整个网络中，该 标识符是唯一的。
在CAN网络中发送的报文分为数据帧、远程帧、 出错帧和超载帧。数据帧携带数据由发送器至接 收器，是网络信息的主体。远程帧通过总线单元 发送，以请求发送具有相同标识符的数据帧。出 错帧由检测出总线错误的任何单元发送。超载帧 用于提供当前的和后续的数据帧的附加延迟。 CAN的每帧信息都有CRC校验及其他检错措施， 具有很高的可靠性。当某一个CAN节点在错误严 重的情况下，它的输出功能可被自动关闭，以使 总线上其他节点的操作不受影响。
汽车电动车窗
一、电动车窗系统的组成
电动车窗也叫自动车窗，由于其操作简单、 可靠，目前在现代汽车上得到了广泛的应 用。 电动车窗系统主要由车窗、电动机、电动 玻璃升降器、开关等组成。
ቤተ መጻሕፍቲ ባይዱ
1 电动机 电动车窗一般使用双向永磁或绕线(双 绕组串联式)电动机，每车窗安装有一只电 动机通过开关控制其电流方向，从而实现 车窗的升降。另外，为了防止电动机过载， 在电路或电动机内装有一个或多个热敏电 路开关，用来控制电流，当车窗玻璃上升 到极限位置或由于结冰而使车窗玻璃不能 自由移动时，即使操纵控制开关，热敏开 关也会自动断路，避免电动机通电时间过 长而烧坏。
