HJ-T 10.2-1996 辐射环境保护管理导则-电磁辐射监测仪器和方法

HJ-T 10.2-1996 辐射环境保护管理导则-电磁辐射监测仪器和方法

中华人民共和国环境保护行业标准 HJ/T 10.2-1996辐射环境保护管理导则-电磁辐射监测仪器和方法Guidline on Management of Radioactive Environmental Protection Electromagnetic Radiation Monitoring Instruments and Methods1 电磁辐射测量仪器本导则所称电磁辐射限于非电离辐射。

电磁辐射的测量按测量场所分为作业环境、特定公众暴露环境、一般公众暴露环境测量。

按测量参数分为电场强度、磁场强度和电磁场功率通量密度等的测量。

对于不同的测量应选用不同类型的仪器,以期获取最佳的测量结果。

测量仪器根据测量目的分为非选频式宽带辐射测量仪和选频式辐射测量仪。

1.1 非选频式宽带辐射测量仪1.1.1 工作原理偶极子和检波二极管组成探头这类仪器由三个正交的2~10cm长的偶极子天线,端接肖特基检波二极管、RC滤波器组成。

检波后的直流电流经高阻传输线或光缆送入数据处理和显示电路。

当D≤h时(D偶极子直径,h偶极子长度)偶极子互耦可忽略不计,由于偶极子相互正交,将不依赖场的极化方向。

探头尺寸很小,对场的扰动也小,能分辨场的细微变化。

偶极子等效电容CA、电感LA根据双锥天线理论求得:CA= (π・ε0・L)/{ln(L/a)+S/2L-1}……………………………………(1.1)LA = μ(ln -)……………………………………(1.2)式中:a --天线半径;S --偶极子截面积;L --偶极子实际长度。

由于偶极子天线阻抗呈容性,输出电压是频率的函数:V= ・………………………………(1.3)式中:ω--角频率,ω=2・π・f ,f频率;CL--天线缝隙电容和负载电容;RL--负载电阻。

国家环境保护局 1996-05-10批准 1996-05-10 实施由于CA、CL基本不变,只要提高RL就可使频响大为改善,使输出电压不受场源频率影响,因此必须采用高阻传输线。

医院辐射监测方案

医院辐射监测方案

医院辐射监测方案一、背景介绍辐射是一种具有一定能量的物理现象,可以被分为电磁辐射和离子辐射两种类型。

医院作为一个普遍存在的辐射场所,为了保护工作人员和患者的健康,应定期进行辐射监测。

二、监测目的1.评估医院内各种医疗设备产生的辐射水平是否超过国家规定的限制值,及时采取相应的防护措施。

2.监测医院的辐射水平是否会对周围环境和公众产生影响,保证公共健康安全。

三、监测内容1.电磁辐射监测:主要监测医院内各类电磁设备的辐射水平,如CT 扫描机、X射线机、核医学设备等。

2.离子辐射监测:主要监测医院内放射性物质的辐射水平,如核医学科、核医学治疗室等。

四、监测方法1.电磁辐射监测:a.定期检测各类医疗设备的辐射水平,如CT扫描机、X射线机等,使用专业的辐射测量仪器进行检测。

b.根据医疗设备的使用频率和辐射强度,确定监测点位和监测频率,保证全面覆盖和及时监测。

c.监测结果应与国家规定的辐射限值进行比较,判断是否超出限值,超出的应及时采取防护措施,并定期复查。

2.离子辐射监测:a.确定监测点位,包括放射性物质存放区域、临床诊疗区域、废物处理区等。

b.使用专业的离子辐射监测设备,如γ(伽马)辐射仪、α(阿尔法)辐射仪等对监测点位进行定期检测。

c.监测结果应与国家规定的辐射限值进行比较,判断是否超出规定限值,超出的应及时采取防护措施,并定期复查。

五、监测责任与频率1.医院管理部门负责制定辐射监测计划,并确定监测责任单位和人员。

2.监测频率应根据医院的辐射源情况和使用频率进行确定,一般不少于季度一次。

3.监测结果应及时记录、整理和归档,建立相应的档案,便于日后的查阅和分析。

六、监测结果处理及防护措施1.如果监测结果超过国家规定的辐射限值,医院应立即采取相应的防护措施,如加强辐射防护设施、减少辐射源使用时间等。

2.医院应及时通知相关部门和人员,并向工作人员提供防护培训和意识加强,确保大家对辐射的了解和防护意识。

3.辐射超标的原因应及时查明并采取相应的改进措施,防止类似问题的再次发生。

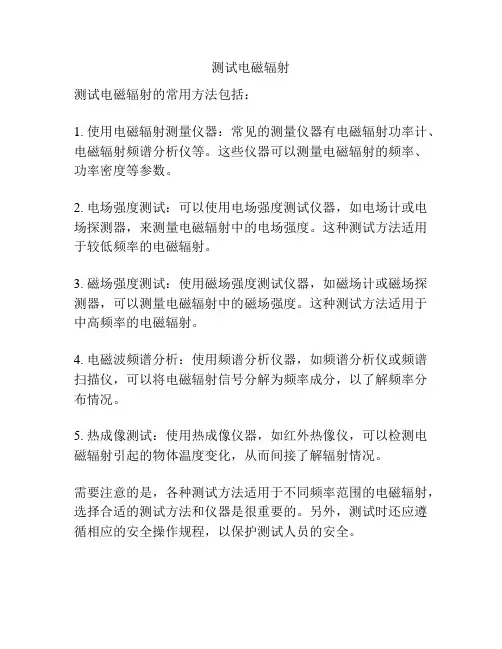

测试电磁辐射

测试电磁辐射

测试电磁辐射
测试电磁辐射的常用方法包括:
1. 使用电磁辐射测量仪器:常见的测量仪器有电磁辐射功率计、电磁辐射频谱分析仪等。

这些仪器可以测量电磁辐射的频率、功率密度等参数。

2. 电场强度测试:可以使用电场强度测试仪器,如电场计或电场探测器,来测量电磁辐射中的电场强度。

这种测试方法适用于较低频率的电磁辐射。

3. 磁场强度测试:使用磁场强度测试仪器,如磁场计或磁场探测器,可以测量电磁辐射中的磁场强度。

这种测试方法适用于中高频率的电磁辐射。

4. 电磁波频谱分析:使用频谱分析仪器,如频谱分析仪或频谱扫描仪,可以将电磁辐射信号分解为频率成分,以了解频率分布情况。

5. 热成像测试:使用热成像仪器,如红外热像仪,可以检测电磁辐射引起的物体温度变化,从而间接了解辐射情况。

需要注意的是,各种测试方法适用于不同频率范围的电磁辐射,选择合适的测试方法和仪器是很重要的。

另外,测试时还应遵循相应的安全操作规程,以保护测试人员的安全。

电磁辐射监测仪器和方法

电磁辐射监测仪器和方法

电磁辐射监测仪器和方法
电磁辐射监测仪器和方法用于测量和监测各种频率范围内的电磁辐射水平。

以下是常见的电磁辐射监测仪器和方法:
1. 电磁辐射功率测量器:通过测量电磁辐射功率来评估辐射水平。

常见的功率测量器包括功率计和场强仪。

2. 电磁辐射频谱仪:可用于测量和分析辐射频率范围内的幅度和频率分布。

频谱仪能够提供详细的频率分布信息。

3. 磁场测量仪:用于测量磁场辐射水平,包括低频磁场和射频磁场。

磁场测量仪通常包括磁场传感器和显示器。

4. 电场测量仪:主要用于测量电场辐射水平,包括低频电场和射频电场。

电场测量仪通常包括电场传感器和显示器。

5. 辐射监测飞机/无人机:一种用于从空中进行大范围辐射监测的方法。

通过在飞机/无人机上安装辐射测量仪器,可以对广大区域内的辐射进行测量和监测。

6. 环境辐射监测网:通过在不同地点设置辐射监测仪器,构建辐射监测网来监测电磁辐射水平。

这些仪器可以实时或定期进行数据采集,并将数据传输到中央监测中心进行分析和处理。

7. 人体辐射监测仪器:用于测量人体接受的电磁辐射水平。

这些仪器通常是可穿戴设备,可以测量和监测个人在不同环境下的辐射暴露水平。

以上是一些常见的电磁辐射监测仪器和方法,可根据需要选择适合的仪器和方法来进行电磁辐射监测。

电磁辐射检测方法

电磁辐射检测方法

电磁辐射检测方法常规电磁辐射监测方法1.电磁辐射污染源监测方法1)环境条件应符合行业标准和仪器标准中规定的使用条件。

测量记录表应注明环境温度、相对湿度。

2)测量仪器可使用各向同性响应或有方向性电场探头或磁场探头的宽带辐射测量仪。

采用有方向性探头时,应在测量点调整探头方向以测出测量点最大辐射电平。

测量仪器工作频带应满足待测场要求,仪器应经计量标准定期鉴定。

3)测量时间在幅射体正常工作时间内进行测量,每个测点连续测5次,每次测量时间不应小于15秒,并读取稳定状态的最大值。

若测量读数起伏较大时,应适当延长测量时间。

4)测量位置测量位置取作业人员操作位置,距地面0.5、1、1.7m三个部位。

辐射体各辅助设施(计算机房、供电室等)作业人员经常操作的位置,测量部位距地面0.5—1.7m。

辐射体附近的固定哨位、值班位置等。

数据处理出每个测量部位平均场强值(若有几次读数)。

根据各操作位置的E值(H、P d)按国家标准《电磁辐射防护规定》(GB 8702—88)或其它部委制定安全限值”作出分析评价。

2.环境电磁辐射测量方法1)测量条件气候条件:气候条件应符合待业标准和仪器标准中规定的使用条件。

测量记录表应注明环境温度相对湿度。

测量高度:离地面1.7~2m高度。

也可根据不同目的,选择测量高度。

测量频率:电场强度测量值>50 dBμV/m的频率作为测量频率。

测量时间:本测量时间为5:00~9:00,11:00~14:00,18:00~23:00城市环境电磁辐射的高峰期。

24小时昼夜测量,昼夜测量点不应少于10点。

测量间隔时间为1h,每次测量观察时间不应小于15s,若指针摆动过大,应适当延长观察时间。

2)布点方法典型辐射体环境测量布点对典型辐射体,比如某个电视发射塔周围环境实施监测时,则以辐射为中心,按间隔45°的八个方位为测量线,每条测量线上选取距场源分别30、50、100mm 等不同距离定点测量,测量范围根据实际情况确定。

电磁辐射检测方法

电磁辐射检测方法

电磁辐射检测方法文档编制序号:[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]常规电磁辐射监测方法1.电磁辐射污染源监测方法1)环境条件应符合行业标准和仪器标准中规定的使用条件。

测量记录表应注明环境温度、相对湿度。

2)测量仪器可使用各向同性响应或有方向性电场探头或磁场探头的宽带辐射测量仪。

采用有方向性探头时,应在测量点调整探头方向以测出测量点最大辐射电平。

测量仪器工作频带应满足待测场要求,仪器应经计量标准定期鉴定。

3)测量时间在幅射体正常工作时间内进行测量,每个测点连续测5次,每次测量时间不应小于15秒,并读取稳定状态的最大值。

若测量读数起伏较大时,应适当延长测量时间。

4)测量位置测量位置取作业人员操作位置,距地面、1、三个部位。

辐射体各辅助设施(计算机房、供电室等)作业人员经常操作的位置,测量部位距地面—。

辐射体附近的固定哨位、值班位置等。

数据处理出每个测量部位平均场强值(若有几次读数)。

根据各操作位置的E值(H、P)按国家标准《电磁辐射防护规定》(GBd8702—88)或其它部委制定安全限值”作出分析评价。

2.环境电磁辐射测量方法1)测量条件气候条件:气候条件应符合待业标准和仪器标准中规定的使用条件。

测量记录表应注明环境温度相对湿度。

测量高度:离地面~2m高度。

也可根据不同目的,选择测量高度。

测量频率:电场强度测量值>50 dBμV/m的频率作为测量频率。

测量时间:本测量时间为5:00~9:00,11:00~14:00,18:00~23:00城市环境电磁辐射的高峰期。

24小时昼夜测量,昼夜测量点不应少于10点。

测量间隔时间为1h,每次测量观察时间不应小于15s,若指针摆动过大,应适当延长观察时间。

2)布点方法典型辐射体环境测量布点对典型辐射体,比如某个电视发射塔周围环境实施监测时,则以辐射为中心,按间隔45°的八个方位为测量线,每条测量线上选取距场源分别30、50、100mm等不同距离定点测量,测量范围根据实际情况确定。

多频段电磁辐射监测仪器的设计与实现

多频段电磁辐射监测仪器的设计与实现

多频段电磁辐射监测仪器的设计与实现绪论电磁辐射是指电磁波在空间中传播产生的能量,广泛应用于无线通信、电视广播、雷达、无线电导航等众多领域。

尽管电磁辐射在这些领域中带来了诸多便利,但它也可能对人类的健康和环境造成一定的影响。

为了准确监测和评估电磁辐射对环境和人类的潜在影响,多频段电磁辐射监测仪器的设计与实现显得尤为重要。

一、多频段电磁辐射监测的需求分析现如今,随着社会的发展和科技的进步,电磁辐射的频段和强度越来越多样化。

为了全面了解环境中的电磁辐射情况,需求多频段电磁辐射监测仪器以监测不同频段的辐射情况。

这一监测需求主要分为以下几方面:1. 确保工作环境的安全性:在现代化生产和工作环境中,各种通信设备和电子设备都在使用电磁波进行无线通信,包括蜂窝通信、卫星通信、无线局域网等。

通过监测不同频段的辐射情况,可以确保工作环境的电磁辐射水平不超过国家标准,保障工作人员的健康安全。

2. 评估无线电频段的使用情况:无线电频段的使用面越来越广泛,包括广播电视、无线通信、无线电导航等。

通过监测不同频段的电磁辐射情况,可以评估无线电频段的使用情况,优化频段分配,避免频率资源的浪费。

3. 研究电磁辐射对人类健康的影响:长期接触高强度电磁辐射可能对人类健康造成一定的影响。

通过监测不同频段的电磁辐射情况,可以为研究者提供相关数据,进行电磁辐射的生物效应研究,为相关政策制定提供科学依据。

二、多频段电磁辐射监测仪器的设计原理多频段电磁辐射监测仪器主要包含天线、射频前端、信号处理和数据分析等模块。

其设计原理主要涉及以下几个方面:1. 天线设计:要接收不同频段的电磁波,需要选取具备较宽带宽的天线。

天线设计的关键是要满足较高的增益、较低的波束宽度和较低的回波损耗,以确保辐射信号的有效接收。

2. 射频前端设计:射频前端主要起放大和滤波的作用,用于增强接收到的微弱信号,并滤除无关频段的干扰信号。

射频前端设计的关键是要选择适当的滤波器和放大器,以提高系统的信噪比和灵敏度。

《电磁辐射监测仪器和方法》hj10.2-1996

《电磁辐射监测仪器和方法》hj10.2-1996

电磁辐射是指在电磁场中,电磁波通过空间传播所产生的一种辐射现象。

随着科技的发展和工业化进程的加快,人们的生活和工作环境中电磁辐射的强度和频率也在不断增加。

为了保障公众健康和安全,需要对电磁辐射进行监测和评估。

HJ10.2-1996《电磁辐射监测仪器和方法》是对电磁辐射监测技术和设备的标准规范,具有重要的指导意义。

一、背景1. 电磁辐射对人体健康的影响电磁辐射对人体健康有一定的影响,过高的电磁辐射会对人体的神经系统、内分泌系统、免疫系统等产生不良影响,甚至引发癌症等严重疾病。

对电磁辐射进行监测和评估显得尤为重要。

二、HJ10.2-1996《电磁辐射监测仪器和方法》2.1 标准制定目的HJ10.2-1996标准的制定目的是为了规范电磁辐射监测仪器和方法的应用,保证监测数据的准确性和可靠性,为电磁辐射监测提供技术支持和保障。

2.2 适用范围该标准适用于电磁辐射监测仪器和方法的选择、校准、使用和管理,适用于电磁辐射监测的各个领域,包括但不限于电力、通信、广播电视、医疗保健、科研等方面。

2.3 主要内容该标准主要包括电磁辐射监测仪器的选择和校准要求、电磁辐射监测方法及仪器的使用要求、电磁辐射监测数据的管理和评价等内容。

标准的制定充分考虑了电磁辐射监测的实际情况和技术要求,具有很高的适用性和可操作性。

2.4 意义和作用HJ10.2-1996《电磁辐射监测仪器和方法》的出台,对于规范电磁辐射监测行为,提高监测数据的准确性和可信度,保障公众健康和安全具有重要的意义和作用。

也为相关行业单位和监测人员提供了技术标准和操作指南,有助于规范和标准化工作流程。

三、电磁辐射监测技术的发展趋势3.1 新技术的应用随着信息技术的不断发展,人工智能、大数据、云计算等新技术的应用为电磁辐射监测提供了更多可能。

新型的监测仪器和方法不断涌现,为电磁辐射监测技术的发展带来新的机遇和挑战。

3.2 多领域的需求随着电磁辐射对人体健康的影响越来越受到关注,电磁辐射监测技术的需求也在不断增加。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电磁辐射监测仪器和方法
电磁辐射监测仪器是用于测量和监测电磁辐射水平和频谱分布的设备。

常见的电磁辐射监测仪器包括电磁场强度计、频谱分析仪、电磁辐射监测车等。

1. 电磁场强度计:用于快速测量某一位置的电磁辐射场强度。

它通常使用天线来接收电磁波,并将电磁波的信号转换为可读取的电量,如电压、电流或功率。

常见的电磁场强度计有高频电磁场强度计、低频电磁场强度计等。

2. 频谱分析仪:用于测量电磁辐射的频谱分布。

它可以分析电磁波信号的频率、幅度和相位等特征,并将其显示为频谱图。

频谱分析仪通常由混频器、滤波器、放大器和数字处理器等组成。

3. 电磁辐射监测车:用于在大范围内实时监测电磁辐射水平。

电磁辐射监测车配备了多个电磁场强度计和频谱分析仪,可以快速准确地测量和记录电磁辐射水平,以帮助确定辐射源和辐射热图等。

除了仪器外,还有一些常用的电磁辐射监测方法:
1. 点测法:通过将电磁场强度计或频谱分析仪置于特定位置,测量该点的电磁辐射水平。

这种方法适用于测量特定场景或设备的辐射水平。

2. 区域扫描法:通过将电磁场强度计或频谱分析仪按照一定路线或方法在特定
区域内移动,实时测量电磁辐射水平,并绘制辐射热图。

这种方法适用于大范围的电磁辐射监测。

3. 近场扫描法:通过将电磁场强度计或频谱分析仪放置在辐射源附近的不同位置,测量不同距离下的电磁辐射水平。

这种方法适用于评估辐射源的安全距离和辐射范围。

总之,电磁辐射监测仪器和方法的选择取决于监测的目标、场景和需求。
