IC 芯片设计制造到封装全流程
芯片制造的整体工艺流程
芯片制造的整体工艺流程
芯片制造的整体工艺流程主要包括以下步骤：
1. 设计阶段：芯片设计师根据需求和规格设计芯片的电路和功能。
2. 掩膜工艺：将芯片设计图通过光刻技术转移到掩膜上，然后将掩膜置于硅晶圆上进行光刻。
3. 清洗和腐蚀：使用化学溶液对硅晶圆进行清洗和腐蚀，以去除表面的污染物和氧化物。
4. 沉积：通过化学气相沉积、物理气相沉积等方法将金属、绝缘体或半导体材料沉积在硅晶圆上。
5. 感光和蚀刻：将感光剂涂覆在硅晶圆上，然后使用紫外线光刻机将芯片的图案转移到感光剂上，然后使用蚀刻装置将感光剂以外的部分材料蚀刻掉。
6. 清洗和检验：对蚀刻后的芯片进行清洗，以去除残留的化学物质，然后使用显微镜和其他检测设备对芯片进行检验。
7. 封装和测试（完成芯片制造）：将制造好的芯片封装在封装材料中，并连接电路之间的引脚，然后对芯片进行功能和可靠性测试。
8. 接下来是后期工艺的制作，例如测试、打磨、切割、清洗等环节。
需要注意的是，这只是芯片制造工艺流程的一般步骤，具体的工艺流程可能会因芯片类型、技术和制造商而有所不同。
IC芯片设计制造到封装全流程
IC芯片设计制造到封装全流程IC（Integrated Circuit）芯片是一种集成电路，将多个电子元件（晶体管、电容器、电阻器等）以及互连线路集成到一个硅片上，从而实现多个电子元件之间的功能互联。
芯片制造过程包括设计、加工制造、封装测试三个主要阶段。
首先是IC芯片设计阶段。
这个阶段主要包括功能设计、电路设计、物理设计和验证等步骤。
功能设计是根据芯片应用场景和需求，确定芯片的功能、性能和特性要求。
电路设计是根据功能设计的要求，使用逻辑门和基本电子元件组成电路，并进行仿真验证。
物理设计是将电路设计转化为硅片上的布图，包括电路布局、布线、填充等步骤。
验证阶段是对设计的功能和性能进行仿真和验证，确保芯片可以满足要求。
接下来是IC芯片加工制造阶段。
这个阶段主要包括晶圆加工和工序加工两个部分。
晶圆加工是将硅片进行切割和清洗，然后在表面涂覆一层绝缘层。
工序加工是在绝缘层上逐层添加金属、半导体等材料，通过光刻、薄膜沉积、离子注入、扩散等工艺步骤，形成多层电路的结构。
每个层次的电路都会进行检测和测试，确保加工质量和性能。
最后是IC芯片封装测试阶段。
这个阶段主要包括封装、测试和分选三个环节。
封装是将加工好的晶圆切割成单个芯片，并通过焊接等方式固定在封装底座上，形成完成的芯片。
测试是对封装完成的芯片进行功能和性能测试，以确保芯片的质量和性能符合设计要求。
最后，对测试合格的芯片进行分选，按照不同的要求和规格进行分级和分批。
整个IC芯片的设计制造到封装全流程，需要多个部门和环节的紧密协作。
设计部门负责芯片功能设计和物理设计，加工制造部门负责硅片加工和工序加工，封装测试部门负责芯片的封装和测试。
在整个流程中，还需要严格的质量控制和管理，确保产品的稳定性和可靠性。
随着科技的不断发展，IC芯片的设计与制造流程也在不断演进和改进。
更高集成度、更小尺寸、更高性能的芯片正在不断涌现，为各行各业的发展提供了强大的技术支持。
IC的生产工序流程以及其结构
IC的生产工序流程以及其结构IC，即集成电路，是现代电子产品中不可或缺的一部分。
从电子设备内部的芯片到计算机主板上的处理器，都离不开集成电路。
在这篇文章中，我们将会讨论IC生产的工序流程以及生产过程中的一些关键结构。
什么是IC？集成电路（Integrated Circuit，简称IC）是指在单个半导体晶片上集成了多种电子元器件，并通过扩散、离子注入、金属化等工艺技术把多个电子元器件集成在一起组成电路。
通常情况下，IC芯片都很小，大小通常被表示为微米（μm）或纳米（nm）级别。
IC的应用广泛，几乎覆盖了各个电子领域。
它们可以用于计算机处理器、智能手机、电视、汽车、医疗设备以及其他种类的电子产品。
IC生产的工序流程IC生产的工流程相当复杂，通常分为数十个步骤。
不过，大致上可以将IC生产的工序分为以下步骤：1. 半导体晶片制造半导体晶片制造是IC生产的第一步，也是最重要的一步。
半导体晶片通常由硅（Si）和氮化镓（GaN）、碳化硅（SiC）等半导体材料制成。
整个晶片制造流程通常包括以下几步：•晶圆生长：利用化学和物理反应方法，在单晶硅中生长出远大于晶体结构尺寸的大型晶体。
•制成硅晶圆：将生长出来的晶体锯成一层一层薄的硅片，制成硅晶圆。
•熔融硅基片上生长氧化层：在硅晶圆表面生成一个氧化物层。
•制作掩膜：通过光刻技术，将芯片上的某些区域遮蔽以形成模板。
•淀粉形成：将晶圆在磁场作用下放入高温炉中，以使得硅表面形成一层非晶质硅氧化物。
•拉后扩散水晶：在芯片上面涂上一层磷酸盐玻璃，并使其退火形成扩散层扩散N型氧化物或P型氧化物等。
2. 芯片制造在晶片制造的基础上，需要进行芯片制造。
这个步骤中，电阻器、电容器、二极管和晶体管等元件被加入到晶片中。
具体步骤如下：•氧化上浮：在表面形成氮化硅或氧化硅薄膜。
•制作掩膜：光刻技术用于制作薄膜的图案。
•腐蚀删除：将未被圈定的材料腐蚀去除。
•重复上述步骤：重复执行以上步骤，以形成几个电子元件。
IC芯片封装流程
IC芯片封装流程首先是芯片测试阶段。
在封装之前，芯片需要进行功能测试和可靠性测试。
功能测试是为了确认芯片制造后是否能正常工作，通常采用自动测试设备进行电气功能测试。
而可靠性测试则是为了验证芯片在在各种特定环境和应力下的可靠性和稳定性。
接下来是封装设计阶段。
在芯片测试合格后，需要根据芯片的尺寸、引脚和功能特性等要求，设计封装的外观和引脚布局。
这个阶段通常由封装工程师进行，他们需要考虑封装的材料、制造成本、热学性能、电学性能等方面因素。
然后是封装工艺阶段。
在封装设计完成后，需要确定封装的制造工艺流程。
这个阶段涉及到封装所使用的材料、工艺设备和工艺参数等。
常见的封装工艺包括模切、焊球连接、胶粘连接等。
接下来是封装制造阶段。
在确定封装工艺流程后，可以开始进行芯片的封装制造。
首先是准备封装材料，例如封装基板、胶粘剂、焊球等。
然后，将芯片放置在封装基板上，利用各种工艺设备进行连接和固定。
最后，进行焊球连接、点胶、预热回流焊等步骤，完成芯片的封装制造。
最后是封装测试阶段。
在封装制造完成后，需要对封装好的芯片进行测试，以确保封装过程没有引入问题，并且芯片的功能和性能达到设计要求。
这个阶段通常包括外观检查、尺寸测量、引脚连通性测试、电气性能测试等。
总结起来，IC芯片封装流程包括芯片测试、封装设计、封装工艺、封装制造和封装测试等多个阶段。
这些阶段需要高度的专业知识和技术，因此在封装过程中需要密切合作的设计工程师、制造工程师和测试工程师，以确保封装质量和产品性能的可靠性。
半导体IC制造流程
半导体IC制造流程半导体IC（集成电路）制造是一个复杂的过程，包括多个步骤和工序。
本文将详细介绍半导体IC制造的各行流程管理。
1.设计阶段：在制造IC之前，首先需要进行设计阶段。
这一阶段包括集成电路的功能设计、电路模拟和验证、物理布局设计等工作。
设计团队使用EDA （电子设计自动化）软件工具来完成这些任务。
在设计完成后，需要进行设计规则检查，以确保设计符合制造工艺的要求。
2.掩膜制备：在IC制造的下一个阶段是掩膜制备。
掩膜是制造半导体晶体管的关键工具。
它是通过将光敏胶涂在光刻板上，并使用电子束或光刻技术在光敏胶上绘制模式来制备的。
每个芯片层都需要使用不同的掩模来定义其电路结构。
3.晶圆清洗：在制备掩膜之后，需要对晶圆进行清洗。
晶圆是指用于制造芯片的硅片。
由于制备过程中会产生尘埃和杂质，所以必须将其清洗干净，以确保后续步骤的正确进行。
清洗过程通常包括使用酸、碱和溶剂等化学物质来去除污染物。
4.晶圆涂覆：在晶圆清洗后，需要对其进行涂覆。
涂覆工艺的目的是在晶圆表面形成均匀的保护层，以便实施浅掺杂、沉积和刻蚀等步骤。
现代涂覆工艺通常使用化学机械抛光（CMP）技术，它可以在晶圆表面形成非常平整的薄层。
5.光刻：光刻是制造IC中最重要的步骤之一、在光刻过程中，使用之前制备的掩模将光蚀胶涂在晶圆上，并使用紫外光暴露仪将掩模上的图案投影到光蚀胶上。
接下来，经过显影等步骤，将图案转移到晶圆上，形成需要的电路结构。
6.薄膜沉积：在光刻后，需要在晶圆表面形成薄膜。
薄膜通常由金属、氮化物或氧化物等材料组成，用于电极、绝缘层和导线等部分。
薄膜沉积可以通过物理蒸发、化学气相沉积（CVD）或物理气相沉积（PVD）等方法来实现。
7.刻蚀和除膜：在薄膜沉积后，需要进行刻蚀和除膜步骤。
刻蚀是指通过化学或物理手段将不需要的材料从晶圆表面去除，以形成所需的结构。
刻蚀通常使用等离子体刻蚀技术。
而除膜是指将光蚀胶和其他保护层从晶圆表面去除。
ic封装流程
ic封装流程
IC封装流程。
IC封装是集成电路制造的重要环节，它将芯片封装成成品，以便于在电子产品中使用。
IC封装流程是一个复杂的工程过程，需要经过多个步骤和环节的精密操作。
下面我们将详细介绍IC封装的整个流程。
首先，IC封装的第一步是准备工作。
这包括准备封装材料、准备封装设备、准备生产环境等。
在这个阶段，需要严格按照工艺要求进行操作，确保封装材料的质量和设备的正常运行。
接下来是芯片测试和分选。
在这一步骤中，需要对芯片进行测试，筛选出符合要求的芯片，将其分组，以便后续的封装操作。
然后是封装工艺的设计和制作。
这一步骤需要根据芯片的特性和封装要求，设计并制作封装工艺。
这包括封装线路的设计、封装参数的确定等。
接着是封装操作的实施。
在这一阶段，需要将芯片放置在封装
模具中，进行焊接、封胶、切割等操作，最终形成封装好的芯片产品。
最后是封装产品的测试和质量控制。
在这一步骤中，需要对封装好的产品进行测试，确保产品的性能和质量符合要求。
同时，还需要进行质量控制，确保产品的稳定性和可靠性。
总的来说，IC封装流程是一个非常复杂和精密的工程过程，需要经过多个步骤和环节的精心操作和控制。
只有严格按照工艺要求进行操作，才能保证封装产品的质量和性能。
希望本文能够对IC封装流程有所帮助，谢谢阅读！。
IC_芯片封装流程
IC_芯片封装流程IC芯片封装流程是指将芯片导联引脚与外部连接器相连接，封装成集成电路封装，以保护芯片的平安与便当使用。
IC芯片封装流程主要包括设计封装布局、制造封装模具、封装工艺流程、封装工艺流程检验、封装成品测试五个环节。
首先是设计封装布局。
芯片封装是由封装层、导引层、室内层、封装间层四个部分低迷完成。
设计封装布局要依据芯片的功用、尺寸等要素停止合理布局，在这之中最重要的三个方面是封装较大的总尺寸、导引力度和封装层的最低限度间隔。
合理的封装布局能够进步封装的稳定性和性能。
其次是制造封装模具。
制造封装模具是将封装布局设计成的图纸制造模板转化为实物模具。
这一进程关系到封装工艺流程的顺畅性以及封装产率的提高。
制造封装模具进程中主要包括模板材料的挑选、制造模具种类的挑选、切割与打磨、洗涤与研磨等环节。
制造封装模具要采纳适合的原料以及精准的制造尺寸，以确保最终制造出的封装模具可以完全符合封装布局的要求。
第三是封装工艺流程。
封装工艺流程包括胶水挤撑、银丝焊接、金线焊接、热胀冷缩、填充封装材料、封装模具加压、焊锡浸镀等纷歧。
各个环节的次序和操作技术要专业，并前后衔接紧密，这样才干确保封装结果的完美，同时也能够减小芯片损坏以及封装过程中的其他问题。
第四是封装工艺流程检验。
这一环节在封装工艺流程完成后进行，要对封装结果进行综合检验。
主要检验项包括封装结果的外观光亮度、尺寸、颜色、封装后芯片的严密性、焊锡过程中金线和银线的状况等。
只有在封装工艺流程检验合格后，才干胜利停止封装成品的测试。
最后是封装成品测试。
封装成品测试相对来说就相对简单了。
主要包括封装成品的性质检验以及性质检验等。
成品测试主要是为了确保封装后的芯片性能是合格的，能够顺利运行。
如果在成品测试中发现了问题，需要及时进行维修或更换，直到最终得到合格的成品封装。
总之，IC芯片封装流程是一个复杂而精细的过程，每个环节都必须严格控制，以确保封装后的芯片能够正常工作。
IC芯片封装流程
IC芯片封装流程
IC芯片封装是指将制造好的芯片封装到封装材料中，以保护芯片的外部环境，提供电气连接，同时方便印刷线路板上插装既提供电气连接，又一定程度上可以增强集成块的可靠性和寿命。
IC芯片封装流程通常包括以下几个步骤：
1.芯片背面处理：首先对芯片背面进行处理，用特殊的涂覆剂或胶水将芯片与封装物质粘接在一起，同时提供固定和导电的功能。
2.粘接芯片：将芯片放置在封装模具的基座上，使芯片与基座的位置对齐，并使用紫外线或热处理适当加热固化。
3.排列焊点：将封装胶水涂覆到芯片的金属焊盘，然后使用针或其他工具将焊线排布在合适的位置。
4.环氧封装：将芯片放置在环氧树脂中，用压力和热量实现芯片与封装物质之间的完全粘结，并确保芯片不会受到机械或温度应力的影响。
5.外观检验：对封装后的IC芯片进行外观检验，确保芯片没有明显的损坏或缺陷。
6.电性能测试：将封装好的芯片连接到测试设备，测试其电气性能，如电流、电压、频率等，以确保芯片的功能正常。
7.标识和包装：根据芯片的型号和要求，在芯片或封装材料上进行标识，然后将芯片放入适当的包装盒或袋中，并进行密封，以防止芯片受到外界环境的影响。
8.成品检验：对已封装的IC芯片进行仔细的检查和测试，确保芯片的质量符合标准，并记录相关数据。
9.存储和出货：妥善存储已封装好的IC芯片，根据客户需求，安排发货。
10.售后服务：对于客户反馈的问题进行处理，提供售后服务和技术支持。
封装流程中的每个步骤都是非常重要的，任何一个环节的失误都可能导致芯片封装质量不合格，影响芯片的可靠性和性能。
因此，封装工艺的完善和精确执行对于芯片制造厂商来说至关重要。
ic封装工艺流程
ic封装工艺流程
《IC封装工艺流程》
IC（集成电路）封装是将芯片连接到外部引脚，并用封装材料封装芯片，以保护芯片不受外部环境影响并方便与外部系统连接的过程。
IC封装工艺流程是整个封装过程的一个重要组成
部分，它涉及到多个工序和设备，需要经过精密的操作才能完成。
下面是一个常见的IC封装工艺流程：
1. 衬底制备：首先，要准备好用于封装的衬底材料，通常是硅片或陶瓷基板。
这些衬底要经过清洗、平整化和涂覆胶水等处理。
2. 光刻：在衬底上使用光刻技术，将芯片中的元件图形和结构图案化到衬底表面。
3. 沉积：在光刻完成后，需要进行金属沉积和薄膜沉积等工艺，用以形成芯片中的导线和连接器。
4. 清洗和蚀刻：清洗和蚀刻是用来去除未用到的材料和残留物，以确保芯片的纯净度和连接的可靠性。
5. 封装：经过以上步骤，芯片的导线和连接器已经形成，接下来就是将芯片封装在保护壳中，并连接引脚，以保护芯片和方便与外部系统连接。
6. 测试：最后，需要对封装好的芯片进行测试，以确保其性能
和连接的可靠性。
IC封装工艺流程是一个复杂和精密的过程，需要经验丰富的工程师和精密的设备来完成。
随着科技的不断发展，IC封装工艺流程也在不断改进和优化，以适应不同类型的芯片和不同的应用场景。
IC封装流程解析
IC封装流程解析IC（Integrated Circuit，集成电路）封装流程是指将芯片封装成可使用的实体产品的一系列工艺流程。
封装是将集成电路芯片连接到合适的封装（package）上，以提供连接引脚、保护芯片，并促进与外部环境的交互。
以下是一个典型的IC封装流程解析。
1.设计封装布局：在IC封装流程中，首先需要进行封装布局的设计。
这一步骤包括确定引脚布局、内部电气层布局，以及确定封装材料和尺寸等。
设计需要考虑芯片的功能、信号传输和散热需求等因素。
2.制作封装模具：根据设计好的封装布局，制作封装模具。
封装模具采用硅胶或金属材料制作，用于注射封装材料和形成与芯片相匹配的封装形状。
3.准备封装材料：根据芯片的需要，选择合适的封装材料。
常见的封装材料有塑料、陶瓷和金属。
塑料封装通常采用环氧树脂，陶瓷封装常用氧化铝，金属封装常用铜、铝等。
4.定位与粘接芯片：将芯片通过涂敷粘合剂的方式固定到封装的定位垫上。
粘合剂通常是一种具有黏性的胶状物质，用于使芯片与封装形成牢固的连接，并提供电气和热导性。
5.连接引脚：根据封装布局中确定的引脚位置和数量，在封装的基板上放置引脚。
引脚可以由金属（如铜、金）或合金制成，用于连接芯片和外部电路。
6.注射封装材料：将已经粘接好芯片的封装定位垫放入封装模具中。
然后，在封装模具中注入封装材料，使其包裹住芯片和引脚，并填充模具中的空隙。
封装材料通常是液态的，如环氧树脂等。
7.压实封装材料：将填充了封装材料的模具放入高温高压的设备中进行压实处理。
这一步骤有助于封装材料的密实性和牢固性，并确保芯片和引脚之间的良好连接。
8.切割和成型：将压实后的封装材料从模具中取出，并进行切割和成型。
切割是将封装材料切割成单个IC封装的过程，而成型是根据封装布局的形状要求，将封装材料修整成所需的形状。
9.清洗和测试：将切割和成型好的IC封装进行清洗，以去除任何残留物和污染物。
然后进行封装测试，以确保封装的IC具有良好的电性能和可靠性。
IC芯片行业介绍及设计全流程
2 设 计 流 程 OPERATIONAL PRINCIPLE
源于对处理信号类型的不同，芯片主要分为数字与模拟 两大类。芯片设计这个环节分为前端和后端两部分，但岗位 并不只是两个这么简单，这个下面会讲，以数字IC举例。如 果要给小白解释的话，可以这样简单的讲： 设计一款芯片， 明确需求（功能和性能）之后，先由架构工程师设计架构， 得出芯片设计方案，前端设计工程师形成RTL代码，验证物理版图。设计环节到此为止，后面则是制造和封测环节。
IC芯片行业介绍及设计全流程
1 芯片介绍
DEFUNE INTRODUCE
IC是Integrated Circuit的缩写，即集成电路，是我们 所说的芯片，IC设计就是芯片设计。 这里就需要科普一个概 念：一颗芯片是如何诞生的？ 就目前来说，有两种芯片产出 的模式。 1）一条龙全包 IC制造商（IDM）自行设计，由自 己的产业线进行加工、封装、测试、最终产出芯片。 2）环 节组合 IC设计公司（Fabless）与IC制造公司（Foundry）相 结合，设计公司将最终确定的物理版图交给Foundry加工制造， 封装测试则交给下游厂商。 而IC设计，即上游设计中所处的 部分。
2 设 计 流 程 OPERATIONAL PRINCIPLE
物理版图以GDSII的文件格式交给Foundry（台积电、中 芯国际这类公司）在晶圆硅片上做出实际的电路，再进行封 装和测试，就得到了芯片。如果要专业一点来讲解的话： 数 字前端以设计架构为起点，以生成可以布局布线的网表为终 点，是用设计的电路实现需求。主要包括RTL编程和仿真，前 端设计还可以划分为IC系统设计、验证、综合、STA、逻辑等 值验证 。其中IC系统设计最难掌握，它需要多年的IC设计经 验和熟悉那个应用领域，就像软件行业的系统架构设计一样， 而RTL编程和软件编程相当。
芯片制作的工艺流程
芯片制作的工艺流程芯片制作是一项复杂而精密的工艺，涉及到多个步骤和工艺流程。
在本文中，我们将详细介绍芯片制作的工艺流程，包括芯片设计、掩膜制作、光刻、腐蚀、离子注入、金属化和封装等步骤。
第一步：芯片设计芯片设计是整个芯片制作过程的第一步。
在这一阶段，工程师们利用计算机辅助设计软件（CAD）进行芯片的设计和布图。
他们需要考虑到芯片的功能、性能、功耗以及面积等因素，以确保设计的芯片能够满足特定的需求。
第二步：掩膜制作一旦芯片设计完成，接下来就是制作掩膜。
掩膜是用于光刻的模板，通过光刻工艺将芯片的图案转移到硅片上。
在掩膜制作过程中，工程师们使用电子束曝光或激光曝光的方法将设计好的芯片图案转移到掩膜上。
第三步：光刻光刻是将掩膜上的图案转移到硅片上的过程。
在光刻过程中，工程师们将掩膜放置在硅片上，并使用紫外光照射掩膜，将图案转移到硅片表面。
这一步骤需要非常高的精度和稳定性，以确保图案的精确复制。
第四步：腐蚀腐蚀是将硅片表面不需要的部分去除的过程。
在腐蚀过程中，工程师们使用化学溶液或等离子腐蚀的方法，将硅片表面不需要的部分去除，留下需要的芯片结构。
第五步：离子注入离子注入是将芯片表面注入杂质的过程。
在离子注入过程中，工程师们使用离子注入设备将特定的杂质注入硅片表面，以改变硅片的导电性能和电子器件的特性。
第六步：金属化金属化是在芯片表面镀上金属层的过程。
在金属化过程中，工程师们使用蒸发或溅射的方法，在芯片表面镀上金属层，以连接芯片内部的电路和外部的引脚。
第七步：封装封装是将芯片封装在塑料或陶瓷封装体中的过程。
在封装过程中，工程师们将芯片放置在封装体中，并通过焊接或焊料将芯片与封装体连接在一起，以保护芯片并提供引脚接口。
总结芯片制作是一项复杂而精密的工艺，涉及到多个步骤和工艺流程。
从芯片设计到封装，每一个步骤都需要高度的精确度和稳定性，以确保最终制造出的芯片能够满足特定的需求。
希望通过本文的介绍，读者对芯片制作的工艺流程有了更深入的了解。
IC 芯片设计制造到封装全流程
一、复杂繁琐的芯片设计流程芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片(这些会在后面介绍)。
然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。
但是IC 设计中的建筑师究竟是谁呢?本文接下来要针对IC 设计做介绍。
在IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。
因为IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。
然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤?设计流程可以简单分成如下。
设计第一步，订定目标在IC 设计中，最重要的步骤就是规格制定。
这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。
IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。
规格制定的第一步便是确定 IC 的目的、效能为何，对大方向做设定。
接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合IEEE 802.11 等规范，不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。
最后则是确立这颗IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。
设计完规格后，接着就是设计芯片的细节了。
这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。
在IC 芯片中，便是使用硬体描述语言(HDL)将电路描写出来。
常使用的 HDL 有Verilog、VHDL 等，藉由程式码便可轻易地将一颗IC 地功能表达出来。
接着就是检查程式功能的正确性并持续修改，直到它满足期望的功能为止。
▲ 32 bits 加法器的Verilog 范例有了电脑，事情都变得容易有了完整规画后，接下来便是画出平面的设计蓝图。
IC芯片设计制造到封装全流程
IC芯片设计制造到封装全流程IC芯片的制造过程可以分为设计、制造和封装三个主要步骤。
下面将详细介绍IC芯片的设计、制造和封装全流程。
设计阶段：IC芯片的设计是整个制造过程中最核心的环节。
在设计阶段，需要进行电路设计、功能验证、电路布局和电路设计规则等工作。
1.电路设计：根据产品需求和规格要求，设计电路的功能模块和电路结构。
这包括选择合适的电路架构、设计各种电路逻辑和模拟电路等。
2.功能验证：利用电子计算机辅助设计工具对设计电路进行仿真和测试，验证设计的功能和性能是否满足需求。
3.电路布局：根据设计规则，在芯片上进行电路器件的布局。
这包括电路器件的位置、布线规则和电路器件之间的连线等。
4.电路设计规则：制定电路设计的规则和标准，确保设计的电路满足制造工艺的要求。
制造阶段：制造阶段是IC芯片制造的核心环节，包括掩膜制作、晶圆加工、电路刻蚀和电路沉积等步骤。
1.掩膜制作：利用光刻技术制作掩膜板，将电路设计图案转移到石英玻璃上。
2.晶圆加工：将掩膜板覆盖在硅晶圆上，利用光刻技术将掩膜图案转移到晶圆表面，形成电路结构。
3.电路刻蚀：通过化学刻蚀或等离子刻蚀等方法，将晶圆表面的多余材料去除，留下电路结构。
4.电路沉积：通过物理气相沉积或化学气相沉积等方法，将金属或绝缘体等材料沉积到晶圆表面，形成电路元件。
封装阶段：封装阶段是将制造好的IC芯片进行包装，以便与外部设备连接和保护芯片。
1.芯片测试：对制造好的IC芯片进行功能和性能测试，以确保芯片质量。
2.封装设计：根据IC芯片的封装要求，进行封装设计，包括封装类型、尺寸和引脚布局等。
3.封装制造：将IC芯片焊接到封装底座上，并进行引脚连接。
4.封装测试：对封装好的芯片进行测试，以确保封装质量。
5.封装装配：将封装好的芯片安装到电子设备中，完成产品的组装。
总结：IC芯片的设计制造到封装的全流程包括设计、制造和封装三个主要步骤。
在设计阶段，需要进行电路设计、功能验证、电路布局和电路设计规则等工作。
ic封装工艺流程
ic封装工艺流程IC封装工艺流程。
IC封装工艺是集成电路生产中至关重要的一环，它直接影响着集成电路的性能和稳定性。
在IC封装工艺中，需要经过多道工序才能完成一个完整的封装过程。
下面将详细介绍IC封装工艺的流程。
首先，IC封装工艺的第一步是准备基材。
基材是IC封装的基础，它需要具有良好的导电性和绝缘性能，以保证集成电路的正常工作。
在这一步，需要对基材进行清洗和表面处理，以确保基材的表面光滑、干净，以便后续工艺的顺利进行。
接下来，是芯片加工。
芯片是集成电路的核心部件，它需要经过一系列的加工工艺才能完成。
首先是芯片的切割，将芯片从硅片上切割下来；然后是薄膜的沉积，将薄膜沉积在芯片表面，以保护芯片和提高其性能；最后是金属化，将金属层沉积在芯片表面，以连接芯片与封装基板。
第三步是封装基板的制备。
封装基板是IC封装的主要载体，它需要具有良好的导热性和电气性能。
在这一步，需要对封装基板进行钻孔、铜箔覆盖、线路图形成等工艺，以形成完整的封装基板。
然后是封装工艺的核心步骤——封装。
在这一步，需要将芯片粘贴在封装基板上，并进行焊接、密封、填充树脂等工艺，最终形成完整的封装结构。
这一步需要高度精密的设备和工艺控制，以确保封装的质量和稳定性。
最后是封装后的测试和包装。
封装后的芯片需要进行严格的测试，以确保其性能和质量符合要求。
测试包括外观检查、功能测试、可靠性测试等多个方面，只有通过测试的芯片才能进行包装。
包装是最后一步，它包括切割、焊接引脚、封装成品等工艺，最终形成可供使用的集成电路芯片。
综上所述，IC封装工艺流程包括基材准备、芯片加工、封装基板制备、封装、测试和包装等多个步骤。
每个步骤都需要严格控制工艺参数和质量标准，以确保最终封装的集成电路具有稳定可靠的性能。
希望本文能对IC封装工艺有所了解，谢谢阅读。
IC的生产工序流程以及其结构
IC的生产工序流程以及其结构IC（集成电路）的生产工序流程以及其结构是一个复杂且关键的过程。
本文将详细介绍IC的生产工序流程以及其结构，从设计、制造到测试的全过程。
前端工序是IC生产的设计和制造阶段。
最早的步骤是进行芯片设计。
芯片设计是一个复杂的过程，其中包括需求分析、电路架构设计、逻辑设计、电路设计和版图设计等。
设计完成后，芯片制造的下一个阶段是进行掩膜制造。
掩膜制造是通过光刻和刻蚀技术在硅片上形成芯片结构。
这一步骤产生了一个被称为“晶圆”的硅片，其中包含了成千上万个IC芯片。
中端工序是IC生产的加工和制造阶段。
首先，晶圆需要经过步骤切割成单个的芯片。
然后将这些单个芯片放置到称为支持质层的基板上。
接下来是通过包封工序对芯片进行保护。
封装对芯片进行全方位的保护，以防止损坏和外部环境的影响。
最后，在封装过程中将芯片焊接到引脚上，以便能够与外部电路进行连接。
后端工序是IC生产的测试和封装阶段。
这个阶段主要是对芯片进行测试以确保其质量和功能。
测试是通过应用电压和信号来检查芯片的性能和电气特性。
在测试完成后，将芯片进行分类和分级，然后将其进行封装，以达到保护和便于使用的目的。
封装后的芯片被称为“成品”，可以在下一步骤中被安装到终端产品中。
IC的结构是由各种器件和电路组成的。
通常，一个IC由晶体管、电阻、电容、电感和其他电子器件以及其连接和控制电路组成。
这些器件通过使用P型和N型材料来创建PN结。
集成电路的结构通常以芯片的功能和应用为基础进行设计，并根据需求进行优化。
总结起来，IC的生产工序流程涵盖了设计、制造和测试的各个环节。
前端工序包括芯片设计和掩膜制造，中端工序包括芯片加工和封装，后端工序包括测试和封装。
IC的结构由各种器件和电路组成，根据芯片的功能和应用进行设计和优化。
这些工序和结构的完美配合确保了IC的质量和性能。
ic芯片制造
ic芯片制造IC芯片，即集成电路芯片，是现代电子信息技术的核心组成部分。
它由大量的晶体管、电阻器、电容器等元件组成，通过不同的连接方式形成各种逻辑门电路，能够完成电子计算、存储、控制等功能。
IC芯片的制造过程复杂，涉及材料、工艺、设计等多个领域的知识和技术。
本文将从制造过程、关键技术和未来发展方向等方面，简要介绍IC芯片制造。
IC芯片的制造过程可以分为六个主要步骤：设计、掩膜制备、晶圆制备、芯片加工、封装测试和封装。
首先，芯片的功能和结构由设计师根据需求进行设计，然后将设计转化为一系列的掩膜图形。
掩膜制备是制造过程中的一个重要环节，通过将设计图形转移到光刻胶上，形成光刻图形。
接下来，将光刻图形转移到硅片表面，形成晶圆。
晶圆制备是制造过程中的第三个环节，需要精确控制厚度、直径等参数。
然后，利用光刻、刻蚀、沉积等工艺，完成芯片的加工。
加工过程中，晶圆上逐渐形成了电路和元器件。
封装测试是制造过程的最后一个环节，将芯片封装在塑料或金属封装体中，并进行电性能测试和可靠性测试。
最后，经过一系列的筛选和分类，将合格的芯片组装成完整的产品。
IC芯片制造中存在许多关键技术。
首先，材料技术对芯片的性能和可靠性起着重要作用。
如硅片材质的选择和制备、导电和绝缘材料的选用等。
其次，光刻技术是制造过程中的一个关键环节，通过光刻机将光刻图形转移到晶圆上。
光刻技术的精度和分辨率直接影响芯片的性能。
再次，刻蚀技术用于去除多余的材料，形成芯片的结构和元器件。
刻蚀技术的控制精度和均匀性对芯片的性能有着重要影响。
此外，沉积技术用于在芯片上形成金属线、电容器等元器件。
沉积技术的控制精度和均匀性同样十分重要。
最后，封装技术用于将芯片封装为整体产品，并进行电性能测试和可靠性测试。
封装技术的可靠性和封装材料的选择对芯片的使用寿命和性能稳定性起着关键作用。
未来，IC芯片制造将面临挑战和机遇。
随着科技的进步，芯片集成度不断提高，制造工艺将更加复杂和精细。
半导体IC制造流程
半导体IC制造流程半导体IC制造流程是一个复杂而精细的过程，涉及到多个阶段和工艺步骤。
下面是一个典型的半导体IC制造流程，包括从晶圆准备、光刻、沉积、离子注入、扩散、清洗、封装等多个步骤。
1.晶圆准备：半导体IC制造的第一步是将单晶硅材料切割成圆盘状晶圆。
晶圆通常直径为12英寸，表面经过多次抛光，以获得非常光滑和干净的表面。
2.光刻：光刻是制造半导体IC的关键步骤之一、首先，在晶圆表面上涂覆一层光刻胶。
然后，使用光刻机，在光刻胶上通过光掩膜进行曝光，将芯片的图案投影在光刻胶上。
接下来，通过化学处理将光刻胶制成图案的模板。
3.沉积：沉积是向晶圆表面加一层材料的过程，以形成IC芯片的多个层次。
常用的沉积方法有化学气相沉积（CVD）和物理气相沉积（PVD）。
CVD利用化学反应在晶圆表面上沉积一层薄膜材料，而PVD则是通过蒸发或溅射将材料沉积在晶圆表面。
4.离子注入：离子注入是将掺杂物注入晶圆中的过程，以改变晶圆材料的导电性质。
通过离子注入，可以选择性地改变半导体材料的电子输运特性。
离子注入使用精确的能量和剂量控制，以确保掺杂效果准确。
5.扩散：扩散是在掺杂完成后，通过加热晶圆使其扩散并混合掺杂物的过程。
通过扩散，掺杂物将在晶体中形成预定的浓度梯度。
这是制造晶体管中P-N结的关键步骤。
6.清洗：半导体制造过程中，晶圆表面容易受到污染。
因此，在每个制造步骤之后，都需要对晶圆进行清洗，以去除任何残留物和污染物。
常用的清洗方法包括溶液浸泡、超声波清洗和离子束清洗等。
7.封装：封装是将制造好的IC芯片封装在适当的外壳中的过程。
封装通常包括将芯片连接到引脚（通常通过焊接或压接）、封装芯片和引脚，并保护芯片免受外界环境的影响。
封装也提供了芯片与外部系统的电子连接。
以上所述是一个典型的半导体IC制造流程，仅涵盖了主要的制造步骤。
实际制造流程可能因芯片类型、工艺要求和制造工厂的不同而有所差异。
此外，半导体IC制造流程还包括质量控制、测试和分选等步骤，以确保最终产出的芯片能够满足规格要求。
最新IC封装工艺流程
最新IC封装工艺流程IC封装（Integrated Circuit Packaging）是将集成电路芯片封装在外部封装中，以便保护芯片、提供引脚连接、散热和机械加固。
随着集成电路技术的不断进步，IC封装工艺也在不断发展。
下面将介绍最新的IC封装工艺流程。
1.芯片制备：首先，需要准备集成电路芯片。
芯片制备是整个流程的核心步骤。
通常使用硅片作为基板，通过光刻、薄膜沉积和离子注入等工艺来制备电路结构。
2.焊球制备：焊球是连接芯片和外部电路的关键部件。
最新的IC封装工艺中，通常采用无铅焊球，以符合环保要求。
无铅焊球通常由锡合金、铜合金等材料制成。
3.外壳打胶：接下来，芯片需要被固定在外部封装的底部。
这一步骤通常使用导热胶来实现，以保证芯片与外部封装之间的散热性能，并提高机械稳定性。
5. 金线连接：金线连接是将芯片引脚与外部封装引脚相连接的关键步骤。
最新的IC封装工艺中，常使用金线键合技术（Wire Bonding）来实现。
金线键合利用热、压力和超声波将金线连接芯片和外部引脚。
6. 外壳封装：在完成芯片和外部引脚的连接后，需要将整个芯片封装在外部包装中。
外壳封装可以进一步保护芯片，并提供引脚连接和机械支持。
最新的IC封装工艺中，常采用裸芯封装（Chip-On-Board，COB）或者表面贴装封装（Surface Mount Package，SMP）。
7.焊脚粘合：在封装完成后，还需要将外部引脚与电路板相连接。
这一步骤通常使用焊接技术，以保证电路的可靠性和连接性能。
最新的IC封装工艺中，也在尝试使用无铅焊膏或热压焊接等新技术，以提高焊接质量和保护环境。
8.测试和封装：最后，封装好的IC芯片需要进行测试。
测试可以包括外观检查、电气测试、功能测试等。
通过测试后，可以对封装芯片进行等级划分，按照不同等级进行销售和应用。
总体而言，最新的IC封装工艺流程注重提高集成度和可靠性，以适应高速、低功耗、小型化、高可靠性的应用需求。

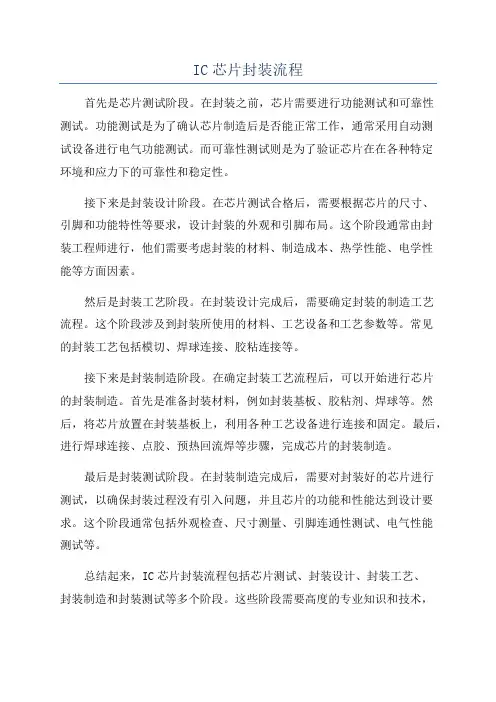

IC_芯片封装流程
IC_芯片封装流程芯片封装流程是指将集成电路芯片封装成可用的电子器件的过程。
封装是将裸片芯片通过一系列工艺步骤，将其连接至引脚和基板，并覆盖保护性的外部材料，以保证芯片的可靠性和稳定性。
下面将介绍芯片封装的主要步骤。
1.准备工作芯片封装的第一步是准备工作。
在封装之前，需要完成以下几个步骤：设计封装方案，选择合适的封装工艺；准备基板和引脚，根据芯片的规格和引脚布局，确定基板的大小和形状；准备封装材料，如封装胶、引脚等。
2.粘结粘结是将裸片芯片和基板连接在一起的过程。
首先，在基板上涂敷一层粘合剂，然后将芯片放在粘合剂上，使其与基板紧密结合。
这个过程需要严格控制粘合剂的厚度和均匀性，以确保芯片与基板之间的良好接触。
3.焊接焊接是将芯片的引脚与基板上的金属焊盘相连接的过程。
引脚和焊盘通常是通过金属焊料来连接的，常见的焊接方法有手工焊接和自动焊接。
在焊接过程中，需要控制焊接温度、焊接时间和焊接压力，以确保焊接的可靠性和稳定性。
4.铰接铰接是指对焊接后的芯片进行剪切，将其从基板上分离出来的过程。
铰接的目的是将焊接完成的芯片分离出来，以便后续工艺的进行。
铰接时需要注意控制剪切的位置和方向，避免对芯片和基板造成损害。
5.封装胶封装胶是为了保护芯片和焊接引脚，增强封装的可靠性和稳定性而使用的材料。
封装胶通常是以胶滴或胶带的形式涂敷在芯片和引脚上，然后通过热压等方法将其固化。
封装胶要求具有良好的电绝缘性能和耐高温性能，以确保芯片的正常工作和长寿命。
6.测试封装完成后，需要对芯片进行测试，以验证其功能和质量。
测试的内容通常包括电性能测试、稳定性测试和可靠性测试等。
测试的目的是检测芯片是否正常工作、电性能是否符合要求，以及封装是否达到预期的可靠性和稳定性。
7.包装最后一步是将封装好的芯片进行包装。
包装是将芯片放入塑料或金属封装盒中，并封装好。
包装的目的是保护芯片免受外界环境的影响，并方便芯片的存储和运输。
常见的芯片包装形式有管装、带装和盘装等。
