自动往返小车控制系统plc
plc课程设计往返小车
plc课程设计往返小车一、教学目标本章课程旨在通过学习PLC（可编程逻辑控制器）课程设计往返小车，使学生掌握以下知识目标：1.理解PLC的基本原理和组成；2.掌握PLC编程软件的使用；3.学习PLC控制系统的设计和调试方法。
在技能目标方面，学生应能够：1.独立完成PLC控制系统的硬件连接；2.使用PLC编程软件编写控制程序；3.对PLC控制系统进行调试和优化。
在情感态度价值观目标方面，我们期望学生：1.培养对PLC技术的兴趣和好奇心；2.理解PLC技术在工业自动化中的应用价值；3.树立团队合作和问题解决的意识。
二、教学内容本章课程的教学内容将围绕PLC课程设计往返小车展开，具体包括以下部分：1.PLC基础知识：介绍PLC的定义、分类、基本原理和组成；2.PLC编程软件：讲解编程软件的安装、使用方法和编程技巧；3.PLC控制系统设计：教学如何根据实际需求设计PLC控制系统，包括硬件选型、I/O分配、程序编写等；4.控制系统调试与优化：介绍调试工具和调试方法，讲解如何对控制系统进行优化。
三、教学方法为了提高教学效果，本章课程将采用多种教学方法，包括：1.讲授法：讲解PLC基本原理、编程方法和控制系统设计等理论知识；2.案例分析法：分析实际案例，让学生了解PLC技术在工业自动化中的应用；3.实验法：安排实验室实践，让学生动手操作，巩固所学知识；4.讨论法：学生进行小组讨论，培养团队合作和问题解决能力。
四、教学资源为了支持本章课程的教学，我们将提供以下教学资源：1.教材：选用权威、实用的教材，为学生提供理论知识的学习；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作PPT、视频等多媒体资料，帮助学生更好地理解抽象概念；4.实验设备：准备充足的实验设备，确保每个学生都能动手实践。
五、教学评估本章课程的教学评估将采用以下方式，以确保评估的客观性和公正性：1.平时表现：评估学生在课堂上的参与度、提问回答和团队协作表现，占总评的30%；2.作业：布置适量作业，评估学生的理论知识掌握和编程实践能力，占总评的20%；3.实验报告：评估学生在实验过程中的操作技能和问题解决能力，占总评的20%；4.课程设计：评估学生完成往返小车PLC课程设计的能力，占总评的30%。
小车自动往返控制PLC课程设计
小车自动往返控制PLC课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和结构，掌握其在小车自动往返控制系统中的应用。
2. 学生能掌握基本的逻辑控制语句和程序设计方法，实现对小车的自动往返控制。
3. 学生能了解传感器的工作原理，并将其应用于PLC控制系统中，实现小车行进中的障碍物检测和避让。
技能目标：1. 学生能运用PLC编程软件进行程序设计，实现小车自动往返控制的功能。
2. 学生能通过实际操作，调试和优化PLC控制程序，提高小车的运行效率和稳定性。
3. 学生能运用相关工具和仪器进行电路搭建和故障排查，培养实际操作能力和问题解决能力。
情感态度价值观目标：1. 学生通过课程学习，培养对自动化技术和PLC控制系统的兴趣，激发创新意识和探索精神。
2. 学生在小组合作中，学会沟通与协作，培养团队精神和责任感。
3. 学生能够关注PLC技术在工业生产和日常生活中的应用，认识到科技对社会发展的推动作用，树立正确的价值观。
课程性质：本课程为实践性较强的课程，注重理论知识与实际操作的结合，培养学生动手能力和创新能力。
学生特点：学生为高年级学生，具备一定的电子技术基础和编程能力，对新技术和新知识有较高的学习热情。
教学要求：教师需结合学生特点，采用任务驱动法、案例教学法和小组合作法等教学方法，引导学生主动探索，提高课程教学效果。
同时，注重过程评价，关注学生知识掌握和技能提升，培养其情感态度价值观。
通过分解课程目标为具体学习成果，便于后续教学设计和评估。
二、教学内容1. PLC基础知识：包括PLC的组成、工作原理、编程语言及编程软件的使用，重点讲解与小车自动往返控制相关的基础知识。
- 教材章节：第一章 PLC概述，第二章 PLC组成与工作原理，第三章 编程语言与编程软件。
2. 逻辑控制语句：介绍PLC常用的逻辑控制语句，如与、或、非、定时器、计数器等，通过实例分析，让学生掌握逻辑控制语句的应用。
小车自动往返
开关型号为LX2-131。
5
五、PLC的I/O地址分配表
输入 PLC输入端 I0.0 外接元器件 按钮SB1 功能 起动 PLC输出端 Q0.0 输出 外接元器件 KM1线圈 功能 正转控制
I0.1
.2
按钮SB2
开关S1
停止
工作方式选 择
Q0.1
Q0.2
KM2线圈
YV1线圈
反转控制
装料控制
I0.3
项目一
送料小车自动往返 ———PLC控制系统 设计与安装调试
一、任务要求
（1）在任意一点，小车能正向或反向启 动运行。 （2）在任意一点，小车能停止。 （3）工作过程为：小车原位为A点，按下 启动按钮，小车从A点运行至B点，压下行 程开关SQ1,小车停止，料斗门打开给小车 加料；经过5S后关闭料斗门，小车退返回 至A点，压下SQ2，打开小车底门卸料。5S 后结束完成一个周期并循环。 （4）合理选择低压电器，设计程序、系 统安装接线图；并安装、调试完成自动往 返控制系统的实训室模拟系统。
2
二、用接触器实现电动机正反转控制电路分析
用 接 触 器 实 现 电 动 机 正 反 转 控 制 电 路
主电路
控制电路
3
三、工作台自动循环控制电路分析
4
四、PLC选型
整个系统设有起动按钮 SB1 、工作方式选择开关 S1 、
连续方式的停止按钮SB2、行程开关SQ1、行程开关SQ2等
6个输入信号，输出需控制接触器KM1、KM2的线圈，电磁 阀YV1和YV2的线圈，因此需要4个输出控制信号。在这里 我们选择西门子公司的S7-200系列PLC，其中的CPU226有 24个输入，16个输出，足够系统控制要求。 LX2 系列行程开关适用于交流 50Hz 、电压至 380V ， 或直流电压至 220V 的控制电路中，作为控制运动机构的 行程或变换其运动方向或速度之用。在本装置中，行程
基于PLC的小车自动往返运动控制系统 2.
第一章概述1完成本次循环工作后，停止在最初位置。
其运动路线示意图如下图1-1所示。
如图1-1 小车运动路线示意图第二章硬件设计2.1 主电路图如图2-1为小车循环控制的主电路原理图。
该电路图利用两个接触器的主触点KM1、KM2分别接至电机的三相电源进线中，其中相对电源的任意两相对调，即可实现电机的正反转，也可达到小车左右运行的目的。
假设接通KM1为正转（小车右行），则接通KM2为反转（小车左行）。
图2-1小车循环控制的主电路原理2.2 I/O地址分配如表2-1为小车循环运动PLC控制的I/O分配表。
在运行过程中，这些I/O口分别起到了控制各阶段的输入和输出的作用，并且也使小车的控制过程更清晰明了，动作与结果显示更加方便直接。
表2-12.3 I/O接线图如图2-2为小车循环运动PLC控制的I/O接线图。
在进行调试过程时，在PLC模块上，当I0.0有输入信号，即按下SQ1；当I0.1有输入信号，也即按下SQ2，以此类推，I/O接线图就是把实际的开关信号变成调试时的输入信号。
同理，输出信号也是利用PLC模块把小车的实际运动用Q0.0、Q0.1的状态表现出来。
图2-2小车循环运动PLC控制的I/O接线图2.4 元件列表如表2-2为小车循环运动PLC控制的元件列表。
在本次设计中就是利用这些元件，用若干导线连接起来组成了我们需要的原理图、I/O接线图。
表2-2第三章软件设计3.1 程序流程图如图3-1为小车循环运动PLC控制的程序流程图。
小车在一个周期内的运动由4段组成。
设小车最初在左端，当按下启动按钮，则小车自动循环地工作，若按下停止按钮，则小车完成本次循环工作后，停止在最初位置。
首先小车位于初始位置，按下SB1启动后，小车向右行驶；当碰到行程开关SQ4，小车转向，向左行驶；碰到行程开关SQ2，小车再一次转向，向右行驶；碰到行程开关SQ3，小车又向左行驶，直到再次碰到SQ1，然后开始依次循环以上过程。
若不按下停止按钮SB2则小车一直进行循环运动，若此时按下停止按钮SB2，小车又碰到行程开关SQ1，则小车回到初始位置。

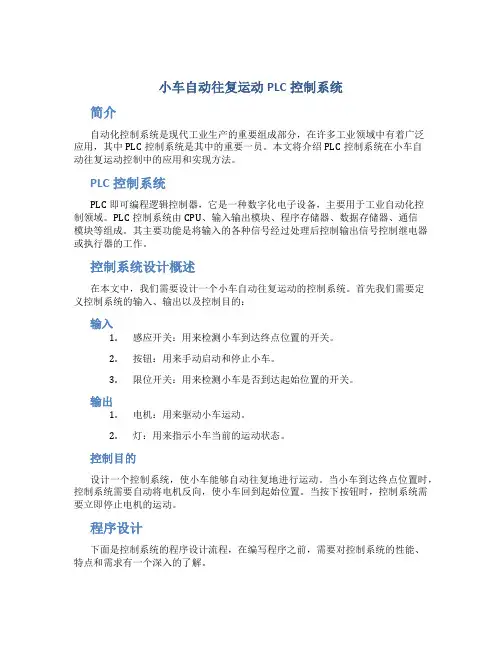

小车自动往复运动PLC控制系统
小车自动往复运动PLC控制系统简介自动化控制系统是现代工业生产的重要组成部分，在许多工业领域中有着广泛应用，其中PLC控制系统是其中的重要一员。
本文将介绍PLC控制系统在小车自动往复运动控制中的应用和实现方法。
PLC控制系统PLC即可编程逻辑控制器，它是一种数字化电子设备，主要用于工业自动化控制领域。
PLC控制系统由CPU、输入输出模块、程序存储器、数据存储器、通信模块等组成。
其主要功能是将输入的各种信号经过处理后控制输出信号控制继电器或执行器的工作。
控制系统设计概述在本文中，我们需要设计一个小车自动往复运动的控制系统。
首先我们需要定义控制系统的输入、输出以及控制目的：输入1.感应开关：用来检测小车到达终点位置的开关。
2.按钮：用来手动启动和停止小车。
3.限位开关：用来检测小车是否到达起始位置的开关。
输出1.电机：用来驱动小车运动。
2.灯：用来指示小车当前的运动状态。
控制目的设计一个控制系统，使小车能够自动往复地进行运动。
当小车到达终点位置时，控制系统需要自动将电机反向，使小车回到起始位置。
当按下按钮时，控制系统需要立即停止电机的运动。
程序设计下面是控制系统的程序设计流程，在编写程序之前，需要对控制系统的性能、特点和需求有一个深入的了解。
开发PLC程序1.定义输入输出口：// 定义输入口I:1.0I:1.1I:1.2// 定义输出口Q:1.0Q:1.12.编写PLC程序：LD I:1.0// 检测限位开关，判断小车是否在起始位置OUT Q:1.0// 驱动电机运动LD I:1.1// 检测感应开关，判断小车是否到达终点位置LDN I:1.2// 检测按钮是否按下AND I:1.0,I:1.1// 如果小车在起始位置并且到达了终点位置，转向运动OR N I:1.2// 如果按钮按下，即时停止电机运动OUT Q:1.1// 控制灯的亮灭JMP M100 // 重新执行程序设计控制器将输入输出口与PLC程序进行连接，并设置运行模式，测试程序是否正常。
基于PLC的小车自动往返运动控制系统2
第一章概述1完成本次循环工作后，停止在最初位置。
其运动路线示意图如下图如图1-1小车运动路线示意图2.1主电路图如图2-1为小车循环控制的主电路原理图。
该电路图利用两个接触器的主触点KM1 KM2分别接至电机的三相电源进线中，其中相对电源的任意两相对调，即可实现电机的正反转，也可达到小车左右运行的目的。
假设接通KM1为正转（小车右行），则接通KM2为反转（小车左行）。
左行右行SO21-1所示。
第二章硬件设计图2-1小车循环控制的主电路原理2.2 I/O 地址分配如表2-1为小车循环运动 PLC 控制的I/O 分配表。
在运行过程中，这些 I/O 口分别起到了控制 各阶段的输入和输岀的作用，并且也使小车的控制过程更清晰明了，动作与结果显示更加方便直接。
KM 32.3I/O 接线图如图2-2为小车循环运动PLC控制的I/O接线图。
在进行调试过程时，在PLC模块上，当I0.0有输入信号，即按下SQ1;当I0.1有输入信号，也即按下SQ2以此类推，I/O接线图就是把实际的开关信号变成调试时的输入信号。
同理，输出信号也是利用PLC模块把小车的实际运动用Q0.0、Q0.1的状态表现岀来。
图2-2小车循环运动PLC控制的I/O接线图2.4元件列表如表2-2为小车循环运动PLC控制的元件列表。
在本次设计中就是利用这些元件，用若干导线连接起来组成了我们需要的原理图、I/O接线图。
3.1程序流程图如图3-1为小车循环运动PLC控制的程序流程图。
小车在一个周期内的运动由4段组成。
设小车最初在左端，当按下启动按钮，则小车自动循环地工作，若按下停止按钮，则小车完成本次循环工作后，停止在最初位置。
首先小车位于初始位置，按下SB1启动后，小车向右行驶；当碰到行程开关SQ4小车转向，向左行驶；碰到行程开关SQ2小车再一次转向，向右行驶；碰到行程开关SQ3,小车又向左行驶，直到再次碰到SQ1,然后开始依次循环以上过程。
若不按下停止按钮SB2则小车一直进行循环运动，若此时按下停止按钮SB2小车又碰到行程开关SQ1,则小车回到初始位置。
送料小车自动往返的PLC控制
2
编址方式
Company Logo
高位 按位寻址 V0.2
7
高位 按字节寻址 VB0
7
高位
按字寻址 VW0
VB0
15
高位
按双字寻址 VD0
VB0
31
低位
V0.2
0
位号
字节号
区域号
低位
VB0 0
字节号
字节寻址标志字母 区域号
低位
VB1
VW0
0
字节号 字寻址标志字母 区域号
VB1
VB2
VB3
VD0
字节号 双字寻址标志字母 区域号
❖ 3. 热电偶、热电阻扩展模块
❖ 4. PROFIBUS-DP通信模块
5.5 S7-200 PLC内部器件
Company Logo
31
PLC数据类型
2
编址方式
3
寻址方式
4
元件功能及地址分配
31
PLC数据类型
Company Logo
❖ 最基本的存储单位是位(bit)，8位二进制数组成1个 字节(Byte)，其中的第0位为最低位(LSB)，第7位为 最高位(MSB)。两个字节（16位）组成1个字(Word)， 两个字（32位）组成1个双字（Double word）。把位、 字节、字和双字占用的连续位数称为长度。
❖ 中型PLC的I/O点数在256～1024之间， 功能比较丰富，兼有开关量和模拟量的控制 能力，适用于较复杂系统的逻辑控制和闭环 过程的控制。
❖ 大型PLC的I/O点数在1024点以上。用于 大规模过程控制，集散式控制和工厂自动化 网络。
5.4 西门子S7-200 PLC识别与检测
Company Logo
plc小车自动往返课程设计
plc小车自动往返课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和功能，掌握其在小车自动往返控制中的应用。
2. 学生能够描述小车自动往返过程中所涉及到的传感器、执行器及其工作原理。
3. 学生能够解释PLC编程中涉及的逻辑运算和程序流程控制。
技能目标：1. 学生能够运用PLC进行小车自动往返的编程设计，实现小车的自动启动、运行、停止和往返。
2. 学生能够运用相关软件进行PLC程序的编写、调试和优化。
3. 学生能够通过小组合作，解决实际操作过程中遇到的问题，提高问题解决能力。
情感态度价值观目标：1. 学生能够培养对自动化技术的兴趣，激发创新意识和探索精神。
2. 学生在小组合作中，学会尊重他人、沟通交流，培养团队协作能力。
3. 学生能够认识到PLC技术在工业生产中的重要性，增强对工程技术应用价值的认识。
本课程针对初中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，培养学生的动手操作能力和实际应用能力。
通过本课程的学习，学生能够掌握PLC小车自动往返的相关知识，提高解决实际问题的能力，培养团队协作精神和创新意识。
二、教学内容1. PLC基本原理与结构：介绍PLC的定义、功能、基本组成，使学生理解其工作原理和应用场景。
- 教材章节：第二章 可编程逻辑控制器概述2. 传感器与执行器：讲解小车自动往返过程中所用到的传感器（如红外线传感器、限位开关等）和执行器（如直流电机、步进电机等）。
- 教材章节：第三章 输入输出接口与传感器、第四章 执行器及其控制3. PLC编程基础：教授PLC编程中涉及的逻辑运算、程序流程控制等基础知识。
- 教材章节：第五章 PLC编程基础4. 小车自动往返控制程序设计：指导学生运用所学知识，设计并编写PLC控制程序，实现小车自动往返功能。
- 教材章节：第六章 PLC程序设计实例5. PLC程序调试与优化：教授学生如何运用相关软件进行PLC程序的调试与优化，提高程序稳定性和运行效率。
plc小车往返控制系统
摘要可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。
随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的应用更加突出。
小车的往返自动控制控制采用的可编程制器具有可靠性高、维护方便，用法简单、通用性强等特点，本文用西门子S7-200系列中的CPU226CN可编程控制器控制小车的自动往返控制来说明可编程控制器硬件、软件的设计。
实现工业中运输小车的自动运行问将是保障工业生产平稳、安全、快捷运行的重要环节。
常规继电器小车控制系统与可编程控制器小车控制系统相比都是单一的固定时序控制或者手动控制，不能够根据实际生产状况进行调节控制。
采用西门子S-200系列的可编程序控制器和传感技术来实现对小车的自动运行控制。
可用如下方案来控制小车运行:采用传感器探测小车的即时位置，如在站口的位置设置电磁传感器，当小车经过时就会产生对应电信号，即可检测出小车的通过，并将这一信号作为可编程控制器的控制输入，并用PLC计数，按一定控制规律自动调节小车的左行、右行及停止。
本次设计的实现的功能为，使小车在特定范围内循环运行，循环一定次数之后自动停止，手动实现小车的启动和急停。
本说明书的主要阐述了小车的具体运行规律，并对PLC作了的简单介绍，给出了本次设计的PLC的I/O接口图、外部接线图、以及具体实现功能的程序梯形图及其注释。
关键词：小车循环往返运动PLC CPU226CN目录1 选题背景及意义 (1)1.1选题背景及意义 (1)1.2选题模型介绍 (1)2 系统简介 (2)2.1设计内容 (2)2.2设计思路 (3)3 PLC简介 (5)3.1PLC的定义 (5)3.2PLC的发展 (5)3.3PLC的特点 (5)3.4PLC的基本组成及各部分作用 (6)3.5PLC的应用领域 (9)3.6本次设计采用的PLC (10)4 直线自动往返控制 (11)4.1I/O地址分配 (11)4.2PLC外部接线图 (11)4.3程序梯形图 (12)5 小车定位控制 (14)5.1I/O地址分配 (14)5.2PLC外部接线图 (14)5.3程序梯形图 (15)结论 (17)参考文献 (18)1 选题背景及意义1.1 选题背景及意义可编程控制器是一种为工业机械控制所设计的专用计算机，在各种自动控制系统中有着广泛的应用，它是在继电器控制和计算机控制基础上开发的产品，逐渐发展成为以微处理器为核心，把自动化技术、计算机技术，通信技术融为一体的新型工业自动控制装置。
小车自动往复运动PLC控制系统
目录第1章课程设计的方案 (1)1.1 PLC运料小车的基本介绍 (1)第2章运料小车控制系统 (2)2.1 系统的运行方式 (2)2.2控制系统的方案设计 (2)第3章控制系统硬件结构设计 (3)3.1系统的基本硬件结构组成 (3)3.2硬件结构框图 (3)3.3小车的控制主电路 (4)3.4 PLC接线图及说明............................. 错误!未定义书签。
第4章控制系统软件结构设计 (5)4.1软件设计流程图及思路 (5)4.2 I/O地址分配 (9)4.3梯形图及功能说明 (10)第5章课程设计总结 (16)参考文献 (17)第1章课程设计的方案1.1 PLC运料小车的基本介绍工厂运输现大多采用地面运输，地面运输主要采用叉车及手推运料小车，叉车需专人驾驶且无固定轨道，在车间内运行极不安全，手推运料小车需人为动力，劳动强度大，运输效率低。
随着经济的发展，运料小车不断扩大到工业运输的各个领域，从手动到自动，逐渐形成了机械化、自动化。
早期运料小车电气控制系统多为继电器-接触器组成的复杂系统，这种系统存在设计周期长、体积大、成本高等缺陷，几乎无数据处理和通信功能，必须有专人负责操作。
后来，单片机应用到运料小车控制系统中。
但是单片机开发周期长，使用难，开发成本高，批量成本低，对人要求高，而且其稳定性不够高。
由于PLC 开发周期短，使用容易，开发成本低，批量成本高，对操作人员技术要求要求不高，并且稳定性好,抗干扰能力强，使得对基于PLC的运料小车控制系统的开发研究逐步加强。
PLC(Programmable Logical Controller)是20世纪70年代以来以微处理器为核心，综合计算机技术、自动控制技术和通信技术发展起来的一种新型工业自动控制装置。
由于它具有功能强、可靠性高、配置灵活、使用方便以及体积小、重量轻等优点，使其在自动化控制的各个领域中得到了广泛的应用。
基于PLC的小车自动往返控制系统设计
基于PLC的小车自动往返控制系统设计针对当前小车在运动过程中控制精度低、自动化水平低等问题，论文以自动往返运动小车为研究对象，在分析了可编程逻辑器特点的基础之上，开展了基于PLC的小车自动往返控制系统的硬件设计、软件设计，最后对进行了总结，为自动往返小车的运行提供了一种可行方案。
标签：PLC，控制系统，小车1. 引言在实际工业生产过程中，运动小车的控制技术水平不仅影响生产成本，同时严重制约着生产效率及产品质量。
在影响产品质量的因素中，除材质等因素外，运动小车的自动化程度也是其中之一。
早期的小车控制技术，大多都是接触器、继电器、形成开关等元器件，这些元器件组成的系统的控制精度不高，再加上人为因素增大了其随意性、降低了运动精度等。
随着控制技术的发展，再加上人们对小车自动化控制的要求越来越高，相应的控制技术也逐步被应用。
可编程逻辑控制器凭借自身精度高、稳定性好、编程容易等独特优势，已逐步取代传动的电路控制，成为控制技术领域的主流产品。
基于当前市场背景，研发一套实用意义强的小车自动往返控制系统势在必行。
2.系统方案设计2.1 plc控制技术的概述。
可编程逻辑控制器作为人类社会发展过程中一项重要发明，从第一台PLC 控制器问世至今，已被应用于各行各业，尤其是近些年来，伴随着先进技术的不断涌现及编程软件的不断优化，编程方式越来越容易，控制成本越来越低，plc 控制技术应用也越来越广泛。
2.1.1 PLC控制技术的特点。
可编程逻辑控制控制技术作为一种目前应用最广的控制技术，相比其他控制技术，可编程逻辑控制技术有其独特的优势，具体如下：2.1.3 控制系统的总体方案设计。
通过对自动往返小车控制系统工艺流程和结构特点的分析，依据实际控制需求，该控制系统可分为过程控制和直接控制。
基于以上所述，该自动往返小车的控制系统方案如图所示。
其中可编程逻辑控制器为该系统的核心，直接通过导线连接完成与相关设备的对话。
3控制系统硬件设计3.1.2 plc类型的选择与应用.基于本课题的控制对象，用于该控制系统的可编程逻辑控制器要具有一定数字量的输入输出能力，方能满足该课题控制要求，具体功能如下：（1）数字量输出点：通过控制KM1及KM2的线圈，来实现三相异步电动机的正反转，该控制共需要2个数字输出点。
小车自动往返PLC控制系统程序设计与调试.
小车自动往返PLC 控制系统程序设计与调试小车自动往返PLC 控制系统电气原理图，如图1-2-41所示。
小车自动往返PLC 控制系统梯形图程序，如图1-2-42所示。
KM1KM2Q0.0Q0.11LFU4220V ACSB2SB3SQ4SQ3SQ2SQ11M L1N FRFU3I0.0I0.1I0.2I0.3I0.4I0.5220V ACFU2FR1KM1FU1M 3~QS1L3L2L1U11V11W11W12V12U12W13V13U13U V WKM2PETKM2KM1SB1I0.6图1-2-41 小车自动往返PLC 控制系统电气原理图2．系统调试（1）在教师现场监护下进行通电调试，将程序写入PLC ，验证系统功能是否符合控制要求。
（2）如果出现故障，学生应独立检修。
线路检修完毕和梯形图修改完毕应重新调试，直至系统正常工作。
3．工艺要求（1）熟悉所用电器元件的作用和控制线路的工作原理。
列出I/O 分配表，配齐所有电器元件，并检查质量。
（2）绘制元件布置图，经教师检查合格后，在控制板上安装电器元件。
电器安装应牢固，并符合工艺要求。
（3）线路安装应遵循由内到外、横平竖直的原则；尽量做到合理布线、就近走线；编码正确、齐全；接线可靠，不松动、不压皮、不反圈、不损伤线芯。
（4）安装完毕进行自检，该过程学生可使用万用表来检查线路。
要求确保无误后才允许通电调试。
图1-2-42 小车自动往返PLC 控制系统梯形图程序。
《PLC控制技术》电子教案 项目一 改造自动往返小车控制电路
任务1 安装自动往返小车控制电路
【知识准备】
（3）输入/输出接口电路 输入(Input)和输出(Output)接口电路简 称I/O模块，PLC通过I/O模块实现与外围设 备的连接，常用的I/O模块有开关量I/O模块、 模拟量I/O模块等。 ①开关量输入接口电路 按照输入端电源类型的不同，开关量输 入接口电路可分为直流输入和交流输入。
任务1 安装自动往返小车控制电路
【知识准备】
一、PLC基础知识
（一）PLC概述 1.PLC的定义 1987年，国际电工委员会(IEC)对可编程控制器作如下定义:可编程控制器是一种数字运算 操作的电子系统，专为工业环境下应用而设计。 2.PLC的分类 （1）按PLC的I/O点数的多少可以将PLC分为小型机、中型机和大型机三类。 （2）按结构形式的不同主要可以分为整体式和模块式两类。
项目一 改造自动往返小车控制电路
壹 任务1 安装自动往返小车控制电路 贰 任务2 调试自动往返小车控制电路
【项目需求】
为提高生产车间物流自动化水平，实现生产环节间的运输自动化，使厂房内的物料搬 运全自动化，现在许多企业在生产车间广泛使用无人小车在车间工作台或生产线之间进行 自动往返装料运料。传统的运料小车大都是继电器控制，而继电器控制具有接线繁多、故 障率高且维修不易等缺点，被PLC控制系统广泛替代，PLC能实现较复杂的控制功能且接线 简单、可靠性高，利用PLC控制代替继电器控制已经是大势所趋。
可控硅输出接口电路
继电器输出接口电路
任务1 安装自动往返小车控制电路
【知识准备】
（三）PLC的工作原理
PLC是采用循环扫描的工作方式，在PLC执行用户程序时，CPU对梯形图自上而下、 自左向右地逐次进行扫描，程序的执行是按语句排列的先后顺序进行的。
自动往返小车控制系统plc
自动往返小车控制系统-plc中州大学毕业设计学号： 201025090206 设计题目：自动往返小汽车的控制系统的设计学院：工程技术学院专业：机电一体化班级： 10级对口2班姓名：杨丽丽指导教师：上官同英日期： 2013 年 3 月 5 日诚信声明本人郑重声明：所提交的毕业设计（论文）是本人在指导教师的指导下，独立工作所取得的成果并撰写完成的，郑重确认没有剽窃、抄袭等违反学术道德、学术规范的侵权行为。
文中除已经标注引用的内容外，不包含其他人或集体已经发表或撰写过的研究成果。
对本文的研究做出重要贡献的个人和集体，均已在文中作了明确的说明并表示了谢意。
本人完全意识到本声明的法律后果由本人承担。
毕业设计（论文）作者签名：指导导师签名：签字日期：签字日期：毕业设计任务书班级： 10机电对口2班学生：杨丽丽学号 201025090206设计题目：自动往返小汽车的控制系统的设计摘要：设计一个能自动往返于起跑线与终点线之间的小汽车的控制系统。
但不能用人工遥控（包括有线和无线）。
跑道宽度0.5m，表面贴有白纸，两侧有挡板，挡板与地面垂直，其高度不低于20cm。
在跑道的A、B、C、D各点处画有2cm宽的黑线，各段的长度与下图所示：设计内容及要求：1.设计完成的功能要求：1）、车辆从起跑线出发（出发前，车体不得超出起跑线），到达终点线后停留10秒，然后自动返回起跑线（允许倒车返回）。
2）、BC间为限速区，车辆往返均要求低速通过，但不允许在限速区内停车。
3）、在往返过程中随时显示当前行车时间和路程，直接回到终点。
（显示装置应安装在小车上面。
）2.设计内容要求（1）根据设计要求确定系统中输入/输出信号的种类、数量和特点。
（2）确定CPU的选型与硬件接口等的配置。
（3）进行硬件设计，主要是整个系统的电路原理图的绘制。
（4）进行软件设计，根据控制要求编写控制系统的控制程序和监控程序。
（5）撰写毕业设计说明书。
3. 设计说明书的要求：1）、分析控制要求、控制对象，确定控制方案；3）、根据控制要求选择单片机及相关控制元件的型号；3）、画出该控制系统的总体硬件原理图；4）、画出程序流程图；5）、源程序清单，并加注释； 6）、其它按照毕业设计指导所述要求。
小车自动往返顺序控制的PLC
作周期后才停止工作。
图3运料小车自动往返顺序控制系统顺序功能图4．1 经验设计法[3>经验设计法是根据生产机械的工艺要求和生产过程，在典型单元程序的基础上，做一定的修改和完善。
使用经验设计法设计的梯形图程序，如图4所示。
根据系统控制要求小车在原位A（X2）处装料，在1号位（X3）和2号位（X4）两处轮流卸料。
小车在一个工作循环中有两次前进都要碰到X3，第一次碰到它时停下卸料，第二次碰到它时要继续前进，因此应设置一个具有记忆功能的内部继电器R1，区分是第一次还是第二次碰到X3。
小车在第一次碰到X3和碰到X4时都应停止前进，所以将它们的常闭触点与Y2的线圈串联，同时，X3的常闭触点并联了内部继电器R1的常开触点，使X3停止前进的作用受到R1的约束，R1的作用是记忆X3是第几次被碰到，它只在小车第二次前进经过X3时起作用。
它的起动条件和停止条件分别是小车碰到X3和X4，当小车第一次前进经过X3时，R1的线圈接通，使R1的常开触点将Y2控制电路中X3的常闭触点短接，因此小车第二次经过X3时不会停止前进，直至到达X4时，R1才复位。
此外，将R1的另一对常开触点与X0并联，为第二次驱动Y0装料做准备。
4．2 置位/复位指令设计法使用置位/复位指令设计的梯形图程序，如图5所示。
在程序中，每个过程对应一个内部继电器，用前级步对应的内部继电器的常开触点与转换条件对应的触点串联，作为后续步对应的内部继电器置位的条件，用后续步所对应的内部继电器的常开触点，作为有前级步对应的内部继电器复位的条件。
如小车在原位A处，按下SB1，X0接通，R1置位驱动Y0，开始装料并定时，用R1的常开触点与T0的常开触点串联作为R2的置位条件，用R2的常开触点作为R1的复位条件，当定时时间一到，R2置位驱动Y1，小车前进，R1复位。
为使系统能周期性循环工作，用R8（R8置位驱动Y3，小车后退）和R0的常开触点串联，与X0并联作为R1再次置位的条件。
装货小车自动往返plc设计报告
装货小车自动往返plc设计报告1. 引言装货小车是现代仓库和物流系统中常用的设备之一。
传统上，操作员需要手动控制装货小车的移动和停止，但这种方式效率低下且容易出错。
因此，为了提高装货小车的工作效率和安全性，我们设计了一个基于PLC 的自动往返系统。
本报告将介绍我们的PLC设计方案以及实现过程。
2. PLC设计方案我们选择使用可编程逻辑控制器（PLC）作为控制装货小车自动往返系统的中心。
PLC是一种专门设计用于工业自动化控制领域的电子设备，具备高可靠性、稳定性和灵活性。
2.1 硬件设计我们采用了西门子Simatic S7-1200系列PLC作为核心控制器。
该PLC具有强大的数据处理能力，能够满足我们系统的需求。
此外，我们还选择了电机驱动器、传感器和开关等外部设备，用于与PLC进行通信和数据交互。
2.2 软件设计我们使用西门子TIA Portal软件套件进行PLC编程。
TIA Portal提供了友好的图形化界面和高效的编程环境，使得我们能够快速开发和调试控制逻辑。
我们利用TIA Portal中的Ladder Diagram语言编写了自动往返控制程序。
该程序包括以下几个主要功能模块：- 运动控制模块：负责控制装货小车的运动，包括前进、后退、停止等动作。
- 传感器输入模块：负责读取传感器信号，以便实时获取装货小车的位置信息和环境状态。
- 逻辑控制模块：根据传感器信号和设定的逻辑规则，决定装货小车的行为，例如何时前进、何时停止等。
- 报警模块：在发生异常情况时，通过触发报警器或者向操作员发送警报信息来提醒注意。
2.3 通信设计为了实现与外部设备的数据交互，我们设计了一个简单的通信协议。
每个外部设备都会被分配一个唯一的设备编号，通过设备编号可以在PLC 程序中识别和控制该设备。
PLC通过串口与外部设备进行通信，并实时获取设备的状态和数据。
3. 实施过程我们按照设计方案，进行了以下的实施过程：1. 购买和安装所需的硬件设备，包括PLC、电机驱动器、传感器和开关等。
PLC小车自动往返控制课程设计
