优质射孔液体系
射孔完井过程中的油气层保护技术
射孔完井过程中的油气层保护技术(1.西部钻探钻井工程技术研究院 2.吐哈油田勘探开发研究院)『摘要』在射孔完井的油气井中，射孔孔眼是沟通油气产层和井筒的唯一通道，采用合理的射孔工艺及射孔液对油气井产能的高低起着至关重要的影响。
文章分析了射孔过程中射孔液、射孔参数、射孔时压差不合理等因素对油气层产能的影响，详细介绍了常用的几种射孔完井方式及射孔液体系，并简单介绍了目前射孔完井技术的一些新进展。
『关键词』射孔完井油气层损害正压差射孔负压差射孔射孔液1 前言射孔完井是国内外应用最为广泛的一种油气井完井方法，大约占完井总数的90%以上。
射孔过程一方面是为油气流建立若干沟通油气层和井筒的流动通道，另一方面又会对油气层造成一定的损害。
因此，射孔完井工艺对油气井产能的高低影响较大，如果射孔工艺和射孔参数选择恰当，可以使射孔对油气层的损害程度减到最小，而且还可以在一定程度上缓解钻井过程中对油气层的损害，从而使油井产能恢复甚至达到天然生产能力。
如果射孔工艺和射孔参数选择不当，射孔本身就会对油气层造成极大的损害，甚至超过钻井过程中对油气层的损害，从而使油井产能很低，这些井的产能将只有天然生产能力的20～30%，甚至完全丧失产能，国内外的生产实践已经证明上述论点是完全正确的。
2 射孔对油气层的损害射孔对油气层的损害，可归纳为以下几个主要方面：成孔过程对油气层的损害、射孔参数不合理或油气层打开程度不完善对油气层的损害、射孔压差不当对油气层的损害、射孔液对油气层的损害。
2.1成孔过程对油气层的损害聚能射孔弹将套管、水泥环及部分储层击穿后，形成孔眼，与此同时形成压实带。
华北油田与西南石油大学联合进行了射孔岩心靶损害机理的研究。
利用一种特殊的溶液向射孔后的岩心驱替，然后用某种试剂滴定，可明显地观察到孔眼周围存在一圈颜色变异的压实带（如图2-1所示），R.J.Sanucier的研究表明，在孔眼周围约0.5″厚的压实带处，渗透率仅为原始渗透率的10％，这个渗透率极低的压实带将极大地降低射孔井的产能。

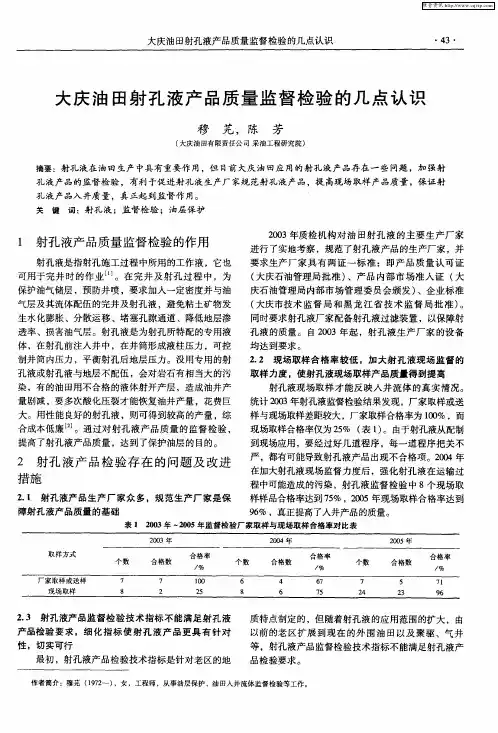

大庆油田射孔液产品质量监督检验的几点认识
严， 都有可能导致射孔液产品出现不合格项。２０ ０４年 在加大 射孔液现 场 监督 力度 后 ，强 化 射孔 液在 运 输过
程 中可 能造成 的污染 ，射孔 液 监督 检 验 中 ８个 现 场取 样样 品合 格率达到 ７％ ，２０ 现场 取样 合格 率达 到 ５ ０５年 ９ ％ ，真正 提高 了人井产 品的质量 。 ６
均达 到要 求 。 ２２ 现场 取样 合 格 率 较低 ，加 大射 孔 液 现 场 监 督 的 ． 取样 力度 ，使 射孔 液现 场取 样产 品质 量得 到提 高
保护油气储层 ，预防井喷 ， 要求加人一定密度并与油 气层及其流体配伍的完井及射孔液 ， 避免粘土矿物发 生水化膨胀、分散运移 、堵塞孔隙通道、降低地层渗
透 率 、损 害油 气层 。射 孔液是 为射孔所 特 配 的专 用液 体 ，在射孔 前 注人井 中 ，在 井筒形 成液 柱压 力 ，可控 制井 筒 内压力 ，平衡 射 孔后 地层 压力 。没用 专用 的 射 孔液 或射 孔液 与地层 不 配伍 ，会 对岩石 有相 当大 的 污 染 ，有 的油 田用 不合 格 的液 体射 开产层 ，造 成油 井产 量 剧减 ，要多 次酸 化压 裂才 能恢 复油井 产量 ，花 费 巨
化射孔液监督检验技术指标 ，使射孔液产品具有针对
性 ，更 加 切 实 可 行 。２０ ０３年 ，要 求 送 检 的 射 孔 液 必 须标 明射孔 液 的类型 ，针 对低 、特低 渗 透油 田应用 的 射孔 液 ，严 格控 制悬 浮 固体含量 以及悬 浮 固体 颗 粒粒
径 中值两项 指标 。
