全线积木法道路坐标批量计算(EXCEL表格)
利用EXCEL表格计算线路中边桩坐标
利用EXCEL表格计算线路中边桩坐标高速公路施工中，桥梁、隧道施工以及路沿石施工时对测量要求相当严格，要求总体宽度误差在1cm以内。
这就要求测量工程师必须把线路边桩都计算出来，每隔10米（曲线段）或者20米（直线段）放样线路边桩，以便指导施工。
如果采用常规的计算器计算，不仅繁琐、费力而且容易出现差错。
本人在计算中边桩坐标时，试着利用EXCEL表格功能，编辑函数大批量计算线路中边桩坐标，达到了高效、准确的目的。
由于直线部分相对简单，复曲线又特别繁琐。
现就圆曲线举例计算如下：例：在浙江省龙丽一级公路施工中，左线圆曲线起点里程为K86+966.6，曲线半径为1500m，曲线左偏，起始方位角为147°43 ′58.2″，线路中心和隧道中心偏差15cm。
计算隧道中心线和衬砌边线（半径5.1m）。
1.在B4方格中输入：=$B$3+3000*SIN((A4-$A$3)/3000)*COS(2.5784244-(A4-$A$3)/3000)+ 0.15*COS(4.149220679-2*(A4-$A$3)/3000)按回车键确认即可以计算出该里程隧道中心线X轴坐标。
2.在C4方格中输入：=$C$3+3000*SIN((A4-$A$3)/3000)*SIN(2.5784244-(A4-$A$3)/3000)+0.15*SIN(4.149220679-2*(A4-$A$3)/3000)按回车键确认即可以计算出该里程隧道中心线Y轴坐标。
同理在3.D4方格中输入：=$B$3+3000*SIN((A4-$A$3)/3000)*COS(2.5784244-(A4-$A$3)/3000)+ COS(4.149220679-2*(A4-$A$3)/3000) *（0.15+5.1）4.在E4方格中输入：=$C$3+3000*SIN((A4-$A$3)/3000)*SIN(2.5784244-(A4-$A$3)/3000)+SIN(4.149220679-2*(A4-$A$3)/3000)*（0.15+5.1）其中 2.5784244为方位角147°43 ′58.2″的弧度表达方式，4.149220679为起始方位角147°43 ′58.2″加90°后的弧度值。
曲线道路坐标计算(Excel)
曲线道路坐标计算§1 曲线要素计算缓和曲线是在不改变直线段方向和保持圆曲线半径不变的条件下，插入到直线段和圆曲线之间的。
其曲率半径ρ从直线的曲率半径∞（无穷大）逐渐变化到圆曲线的半径R ，在缓和曲线上任意一点的曲率半径ρ与缓和曲线的长度l 成反比，以公式表示为：l1∝ρ 或 C l =⋅ρ（C 为常数，称曲线半径变更率）。
当o l l =时，R =ρ，应有o l R l C ⋅=⋅=ρ以上几式是缓和曲线必要的前提条件。
在实际应用中，可采取符合这一前提条件的曲线作为缓和曲线。
常用的有辐射螺旋线及三次抛物线，我国采用辐射螺旋线。
为了在圆曲线与直线之间加入一段缓和曲线o l ，原来的圆曲线需要在垂直于其切线的方向移动一段距离p ，因而圆心就由'O 移到O ，而原来的半径R 保持不变，如图。
由图中可看出，缓和曲线约有一半的长度是靠近原来的直线部分，而另一半是靠近原来的圆曲线部分，原来圆曲线的两端其圆心角o β相对应的那部分圆弧，现在由缓和曲线所代替，因而圆曲线只剩下缓圆点(HY )到圆缓点(YH )这段长度即y l 。
o β为缓和曲线的切线角，即缓圆点或圆缓点切线与直缓点或缓直点切线的交角，亦即圆曲线HY→YH 两端各延长2ol 部分所对应的圆心角。
γ为缓和曲线总偏角，即从直缓点(ZH )测设缓圆点(HY )或从缓直点(HZ )测设圆缓点(YH )的偏角。
q 为切线增量(切垂距)，即ZH (或HZ )到从圆心O 向ZH (或HZ )的切线作垂线垂足的距离。
p 为圆曲线内移值，即垂线(从圆心O 向ZH (或HZ )的切线作垂线)长与圆曲线半径R 之差。
§1.1 不等长缓和曲线要素计算：在铁路曲线测设中，线路曲线一般是由相等的两条缓和曲线中间加一个圆曲线构成，有时还会出现由两个不等长的缓和曲线中间加一个圆曲线构成的特殊情况，如图：缓和曲线长分别为1o l 、2o l ， 切线长分别为1T 、2T ，曲线偏角(线路转角)为α，圆曲线半径为R ，圆曲线长为y l ，曲线长为L ，外矢距为E ，切曲差为J ，(缓和曲线后)圆曲线内移值分别为1p 、2p ，(缓和曲线)切线增量分别为1q 、2q ，缓和曲线偏角分别为1o β、2o β ， 回旋线参数分别为121o Rl A =、222o Rl A =各曲线要素计算公式如下：231112402R ll q o o -=232222402Rll q o o -=341211268824R lR l p o o -=342222268824RlR l p o o -=ααsin )(2)(12111p p tgp R q T -+++=ααsin )(2)(21222p p tgp R q T -+++=Rl R l o o o ππβ111901802=⋅=Rl R l o o o ππβ222901802=⋅=︒--++=180)(2121Rl l L o o o o πββα从以上公式可以看出，当21o o l l =时，就是等长(对称)缓和曲线的情况。

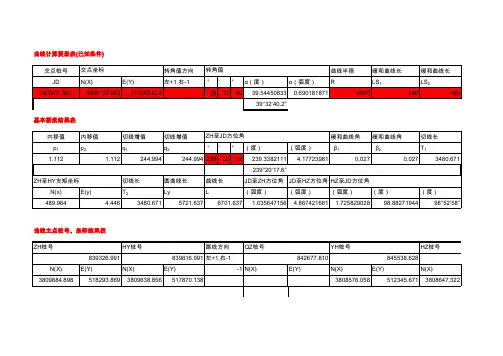

EXCEL带批量计算的坐标表格(曲线段)
-1.4 3808979.146 -1.4 3808977.064 -1.4 3808974.979 1.4 3808972.217 1.4 3808970.184 1.4 3808968.115 1.4 3808966.051 1.4 3808963.991 1.4 3808961.928 -1.4 3808974.871 -1.4 3808972.838 -1.4 3808970.770 -1.4 3808968.706 -1.4 3808966.647 -1.4 3808964.585 1.4 3808528.630 1.4 3808529.130 1.4 3808529.644 1.4 3808530.162 1.4 3808530.686 1.4 3808531.216 -1.4 3808531.422 -1.4 3808531.921 -1.4 3808532.435 -1.4 3808532.953 -1.4 3808533.477 -1.4 3808534.006 1.4 3808531.242 1.4 3808531.767
4854.278 4860.782 4867.286 4873.790 4880.319 1581.639 1588.014 1594.514 1601.014 1607.514 1614.039 1581.639 1588.014 1594.514 1601.014 1607.514 1614.039 1614.379 1620.754 1627.254 1633.754 1640.254 1646.779 1614.379 1620.754 1627.254
曲线主点桩号、坐标结果表 ZH桩号 839326.991 N(X) 3809884.898 E(Y) 518293.869 N(X) 3809638.856 HY桩号 E(Y) 517870.138 路线方向 839816.991 左+1,右-1 -1 N(X) QZ桩号 842677.810 E(Y) N(X) 3808576.058 E(Y) 512345.671 YH桩号 845538.628 N(X) 3808647.322 HZ桩号 846028.628

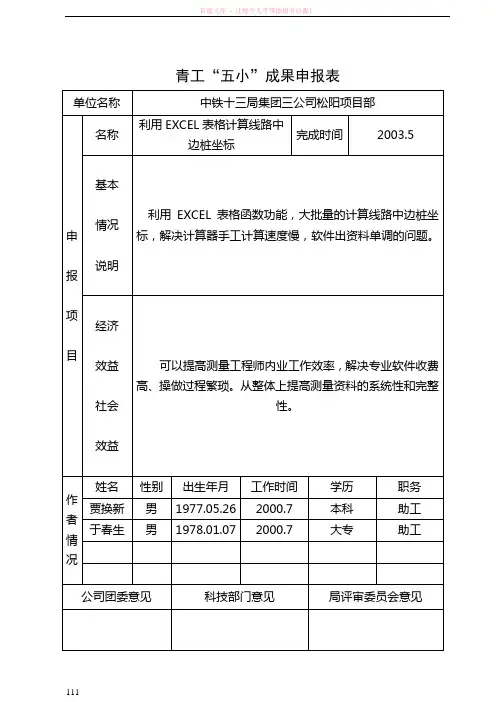

184191利用excel表格计算线路中边桩坐标1
青工“五小”成果申报表单位名称中铁十三局集团三公司松阳项目部申报项目名称利用EXCEL表格计算线路中边桩坐标完成时间2003.5基本情况说明利用EXCEL表格函数功能，大批量的计算线路中边桩坐标，解决计算器手工计算速度慢，软件出资料单调的问题。
经济效益社会效益可以提高测量工程师内业工作效率，解决专业软件收费高、操做过程繁琐。
从整体上提高测量资料的系统性和完整性。
作者情况姓名性别出生年月工作时间学历职务贾换新男1977.05.26 2000.7 本科助工于春生男1978.01.07 2000.7 大专助工公司团委意见科技部门意见局评审委员会意见利用EXCEL表格计算线路中边桩坐标三公司七分公司松阳项目部贾换新于春生高速公路施工中，桥梁、隧道施工以及路沿石施工时对测量要求相当严格，要求总体宽度误差在1cm以内。
这就要求测量工程师必须把线路边桩都计算出来，每隔10米（曲线段）或者20米（直线段）放样线路边桩，以便指导施工。
如果采用常规的计算器计算，不仅繁琐、费力而且容易出现差错。
本人在计算中边桩坐标时，试着利用EXCEL表格功能，编辑函数大批量计算线路中边桩坐标，达到了高效、准确的目的。
由于直线部分相对简单，复曲线又特别繁琐。
现就圆曲线举例计算如下：例：在浙江省龙丽一级公路施工中，左线圆曲线起点里程为K86+966.6，曲线半径为1500m，曲线左偏，起始方位角为147°43 ′58.2″，线路中心和隧道中心偏差15cm。
计算隧道中心线和衬砌边线（半径5.1m）。
A B C D E F1中心里程隧道中心坐标右边桩坐标备注2 X Y X Y3 86963.42 3145329.890 454369.355 -- -- 圆曲线起点4 873675 873806 873907 874001.在B4方格中输入：=$B$3+3000*SIN((A4-$A$3)/3000)*COS(2.5784244-(A4-$A$3)/3 000)+0.15*COS(4.149220679-2*(A4-$A$3)/3000)按回车键确认即可以计算出该里程隧道中心线X轴坐标。
如何利用Excel进行道路中桩坐标的计算
总 4 "#$ !"! 期
如 何 利 用 !"#$ %进 行 道 路 中 桩 坐 标 的计算
徐 炬平
&安徽交通职业技术学院 ! 安徽 合肥 /:##"! ’
摘要 ! % &’() 具备强大的数据分析与处理功能 ! 其中公式 " 包括函数 # 起了非常重要作用 $ 因此 ! 有必要在简单介绍 %&’() 公式基本知识的基础上 ! 详细分析道路桩坐标的计算方法 ! 并在% &’()单 元格中以公式的形式表达出来 ! 从而使道路桩坐标
!,-
公式 的功 能 简单 地 说 ! 建 立 一 个 公 式 ! 并 提 供 相 关 的 数
据信息! 目的是希望公式给出一个答案或计算结 果 $ 从 这 一点 上 看 ! %&’() 公式 和 通 常 在 数 学 中 学
G
过的公式功能是一样的$ 所以! 在运用中! 可以 看 到很多 公式 都是 我们 所熟 知的 数学 式$ 除 此 之外 ! 由 于%&’()的 公 式 还 可 以包 含 %&’() 的 各 种 函 数! 因 此 ! %&’() 公式 除 了 实 现 传 统 数 学 式所具有的计算功能外! 还可以执行很多特殊的 任 务 $ 比 如 ! 结 合 ./函 数 ! 可 以 让 公 式 具 有 选 择 性 ! 使其 根 据 不同 的 条 件 ! 得 出 不 同 的结 果 $ %&4
96 AB>C,DE
F8D GB , H IJJ BD ,’0K,IDL MI’0K,ID0) N(’GD ,’0) H I))(E(O P(+(, /: ## "!O H G,D0Q
化 准 标 通 交 !
道路工程测量计算excel(功能齐全)
本程序是本人花了大量的时间编成的，为了表示对劳动成果的尊重，请你付点小费，你不会忠 QQ：337699117 邮箱：337699117@ 开户行： 中国工商银行 卡号：622202240300户名：徐明忠 付费100元整 付完费请将你的邮箱地址发到我的邮箱中，我会在一天内将密码发。
谢谢合作！！！！！！欢迎你使用！请加我的QQ：欢迎使用！！W S K E Z2M1102.8469986-1-20666.3715611774.126685.24241819611859.3691-0.967755757 -1-508.767064.407880485.2423248501-1005.7910112.310203864.40798160 #DIV/0!#DIV/0!#DIV/0!187.8999832#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!W S K E Z2M1102.8469986#VALUE!-185.24241819-1-449.394092064.407880485.24232485#VALUE!1-946.4180920112.310203864.4079816#VALUE! #DIV/0!#DIV/0!#DIV/0!187.8999832#DIV/0!0#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!W S K E Z2M 1102.8469986#VALUE!-17.022*******.022********.2424181995.824498140 -1-608.224207064.407880485.242324851-1105.248210112.310203864.4079816#DIV/0!#DIV/0!#DIV/0!187.8999832#DIV/0!#VALUE! #DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#VALUE! #DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!W S K E Z2M 1102.8469986-1 6.854980654 6.85498065485.2424181995.99188198#VALUE!-1-609.684907064.407880485.24232485#VALUE!1-1106.708910112.310203864.4079816#VALUE! #DIV/0!#DIV/0!#DIV/0!187.8999832#DIV/0!#VALUE! #DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#VALUE! #DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0! #DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!W S K E Z2M 1102.8469986#VALUE!-1 6.853322838 6.853********.2424181995.9935398#VALUE!-1-609.699374064.407880485.242324851-1106.723370112.310203864.4079816#VALUE! #DIV/0!#DIV/0!#DIV/0!187.8999832#DIV/0!#VALUE! #DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0! #DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!TFSGC 0.005RAbs(I-J)H+0.01(Z-L)J+(I-336.508454840.034877340.256261995.7338.164336.5084548127.55338.177337.672133100转换前原坐标方位角转换后坐标方位角角度差值85.23921306085.2392130685°14′21.17″0°0′0″X0###########0.000YO500895.0010.000X1###########10.000M 3615414.145方位Y1500899.9840.000N 500895.001方度、点号需转换R 需转换V转换后X 转换后Y 13615406.172500895.665-1.6599E-058.0006015423615363.903500259.347-637.630803-2.687969657EX 施工坐标与大地坐标转换EXCEL表格成果输出33615472.936500379.368-508.974604-101.3835522 43615398.423500706.101-189.553136-0.010154291 53615447.634501297.377403.76720770.022069493 63615645.854501711.242832.6557627-163.1649827 700-799231.1483561368.391 800-799231.1483561368.391 900-799231.1483561368.391 1000-799231.1483561368.391）你不会介意吧！ 创作人：徐明银行 卡号：622202************* 开中，我会在一天内将密码发到你的邮箱中159.42635.1644425P 4.951433D S4.951411755.100556#VALUE!#VALUE!#VALUE! -17.6044410678.96159.37290880.969372 -20.834441.4877592-99.45819-13.75678 47.9022221.1241313-88.06205-48.231280#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!59.37290880.969372P D S55.100556#VALUE!#VALUE!#VALUE! -17.60444#VALUE!#VALUE!#VALUE! -20.834441.4877592-158.8301-13.77461 47.9022221.1241313-143.5455-69.36460#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!-158.8301-13.77461P D S 55.100556#VALUE!#VALUE!#VALUE! -17.60444 1.672453-1.4607-4.953567 -20.834441.4877592-0.526157-5.13757 47.9022221.1241313 1.3355128-4.9887750#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!-1.4607-4.953567P D S 55.100556#VALUE!#VALUE!#VALUE! -17.604441.6753744-0.014467-4.951412 -20.834441.48775920.9093064-4.867222 47.9022221.1241313 2.5809607-4.2255570#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!-0.014467-4.951412P D S 55.100556#VALUE!#VALUE!#VALUE! -17.604441.6754033-0.000143-4.951412 -20.834441.48775920.9235197-4.864523 47.9022221.1241313 2.5932848-4.217980#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!0#DIV/0!#DIV/0!#DIV/0!-0.000143-4.951412ZP YP FZP FYP k-0.01068 -44-3.990326 3.9709786#DIV/0!-2-2-2-2#DIV/0!-2-2-2-2#VALUE!#DIV/0!#DIV/0!#DIV/0!#DIV/0!000-44-3.990326 3.9709786EXCEL表格计算方位角距离转换后坐标方位角转换前原坐标方位角0.415104.983012.007228910象限角 1.487704920方位角弧度表示 1.487704920方位角度表示85.239213060度、分、秒表示85°14′21.17″0°0′0″距离 5.00010.000一哟！！10678.960551.487759231D J#VALUE!#VALUE! 10678.96055-10680.47694 1.487759231-3.00414753 1.124131343-2.640519642#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!D#VALUE!#VALUE!#VALUE!#VALUE! 1.487759231-3.055083655 1.124131343-2.691455768#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!D#VALUE!#VALUE! 1.672452997-1.857547771 1.487759231-1.672854005 1.124131343-1.309226118#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!D#VALUE!#VALUE! 1.675374396-1.573718146 1.487759231-1.38610298 1.124131343-1.022475093#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!D#VALUE!#VALUE! 1.67540333-1.570825261 1.487759231-1.383181162 1.124131343-1.019553274#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!#DIV/0!zp2YP2K FXPD Wz4.25337.99373084.25-17.361634.25-20.500364.2547.540844.25#DIV/0!4.25#DIV/0!4.25#DIV/0!4.25#DIV/0!4.25-20.50036HZWy z y TZ TY 338.3337308 5.753134604 5.5831346045.753134604 5.5831346045.7531346040.802#VALUE!。
Excel 公路中线 坐标计算
：Excel 公路中线坐标计算现阶段我国公路工程中已普遍使用大地坐标进行线型的控制及测设，在施工中经常要对中线坐标进行复核、加密，才能满足公路工程施工的需要。
本文是结合公路工程的实际需要，利用Exce电子表格制作的用于由直线、圆曲线、缓和曲线组成的一般公路线型中桩、边桩等计算的通用模版，用于减轻计算工作的劳动强度和提高计算结果的准确度。
一、采用公式1 直线段1.1 中桩坐标计算公式1.2 边桩坐标计算公式2 缓和曲线段2.1 中桩坐标计算公式当P点位于顺时针方向时,其方位角为αE→p=αA→B+90°；当P点位于逆时针方向时,其方位角为αE→p=αA→B-90°。
2.2 边桩坐标计算公式3 圆曲线段3.1 中桩坐标计算公式当E点位于顺时针方向时取“+”,当E点位于逆时针方向时取“-”。
3.2 边桩坐标计算公式XP、YP——未知点P的坐标X1、Y1——各线型起点的坐标（第二曲线段为终点）XA、YA、XB、YB——P点边桩A点、B点的坐标（A为左侧、B为右侧）α1→2——直线段起点的方位角αA→B——各线形起点的切线方位角（第二曲线段为终点）L——P点距各线形起点的长度LS——缓和曲线段缓和曲线长R——各曲线段的半径β——P点的切线角（曲线左转时取“-”、曲线右转时取“+”）T1、T2——P点至边桩A、B的距离（A为T1、B为T2）二、计算模板的建立步骤表1－1表1－21．新建一个工作薄，在其中输入如表1所示的内容；2. 选中工作表A列，打开格式菜单，选中“单元格”，在单元格菜单中选中“数字”栏，自定义单元格格式为“K000＋000.000”。
按此方法分别将其他列设置为如表1所示单元格格式；3. 将“4”行做为路线起点数据行，在“5”行中进行公式编辑；4．在“J5”单元格中输入“=IF(C5=4,RADIANS(IF((G5+H5/60+I5/60/60)<180,(G5+H5/60+I5/60/60)+180,(G5+H5/60+I5/60/60)-18 0)),IF(C5=5,RADIANS(IF(B5=0,G5+H5/60+I5/60/60-E5/2/D5*180/PI(),G5+H5/60+I5/60/60+E5/2/D5*180 /PI())),RADIANS(G5+H5/60+I5/60/60)))”；5．在“K5”单元格中输入“＝A5－$A$4”；6．在“L5”单元格中输入“=$L$4+IF(C5=1,K5*COS(J5),IF(C5=2,2*D5*SIN(K5/2/D5)*IF(B5=0,COS(J5-K5/2/D5),COS(J5+K5/2/D5) ),IF(C5=3,(K5-K5^5/40/D5^2/E5^2)*COS(J5)+(K5^3/6/D5/E5-K5^7/336/D5^3/E5^3)*IF(B5=0,COS(J5-90 *PI()/180),COS(J5+90*PI()/180)),IF(C5=4,(K5-K5^5/40/D5^2/E5^2)*COS(J5)+(K5^3/6/D5/E5-K5^7/33 6/D5^3/E5^3)*IF(B5=0,COS(J5-90*PI()/180),COS(J5+90*PI()/180)),2*D5*SIN(K5/2/D5)*IF(B5=0,COS( J5-K5/2/D5),COS(J5+K5/2/D5))))))”；7．在“M5”单元格中输入“=$M$4+IF(C5=1,K5*SIN(J5),IF(C5=2,2*D5*SIN(K5/2/D5)*IF(B5=0,SIN(J5-K5/2/D5),SIN(J5+K5/2/D5) ),IF(C5=3,(K5-K5^5/40/D5^2/E5^2)*SIN(J5)+(K5^3/6/D5/E5-K5^7/336/D5^3/E5^3)*IF(B5=0,SIN(J5-90 *PI()/180),SIN(J5+90*PI()/180)),IF(C5=4,(K5-K5^5/40/D5^2/E5^2)*SIN(J5)+(K5^3/6/D5/E5-K5^7/33 6/D5^3/E5^3)*IF(B5=0,SIN(J5-90*PI()/180),SIN(J5+90*PI()/180)),2*D5*SIN(K5/2/D5)*IF(B5=0,SIN( J5-K5/2/D5),SIN(J5+K5/2/D5))))))”；8．在“N5”单元格中输入“=IF(B5=0,J5-RADIANS(IF(C5=2,K5/D5*180/PI(),IF(C5=3,K5^2/2/D5/E5*180/PI(),IF(C5=4,K5^2/2/D5 /E5*180/PI(),IF(C5=5,K5/D5*180/PI()))))),J5+RADIANS(IF(C5=2,K5/D5*180/PI(),IF(C5=3,K5^2/2/D5 /E5*180/PI(),IF(C5=4,K5^2/2/D5/E5*180/PI(),IF(C5=5,K5/D5*180/PI()))))))”；9．在“P5”单元格中输入“=IF(C5=4,L5+O5*COS(N5+90*PI()/180),L5+O5*COS(N5-90*PI()/180))”；10．在“Q5”单元格中输入“=IF(C5=4,M5+O5*SIN(N5+90*PI()/180),M5+O5*SIN(N5-90*PI()/180))”；11．在“S5”单元格中输入“=IF(C5=4,L5+O5*COS(N5-90*PI()/180),L5+O5*COS(N5+90*PI()/180))”；12．在“T5”单元格中输入“=IF(C5=4,M5+O5*SIN(N5-90*PI()/180),M5+O5*SIN(N5+90*PI()/180))”；13．选定“5行”向下复制到表格最后一行；14．点击“文件”菜单中的“另存为”选项，输入文件名为“坐标计算”在文件类型中选择为“模版”并点击“保存”。
自动批量生成公路道路测量资料EXCELWPS表格水准测量平面放线
自动批量生成公路道路测量资料EXCELWPS表格水准测量平面放线暂无格式错误，但是第一段话中的“更高效更准确的功能操作”和“实用程序”有点重复，可以改为“提供了更高效、更准确的测量功能，让用户轻松完成各种记录表的制作。
该程序包含导线点、水准点、平曲线（线元法）、纵断面、横坡超高计算等多个功能，能够快速记录、录入和管理测量资料。
”测量资料的使用说明：1.导线点记录在导线点记录中，用户可以输入导线点的编号、坐标、高程等信息，方便后续的测量工作。
2.水准点记录水准点记录可以帮助用户记录水准点的编号、高程等信息，方便后续的测量和计算。
3.平曲线（线元法）计算平曲线计算是测量中常用的功能之一，用户可以输入起点、终点、曲线半径等信息，程序会自动计算出曲线的各项参数。
4.纵断面计算纵断面计算可以帮助用户计算出地形的高程变化情况，用户可以输入各个点的高程值，程序会自动绘制出纵断面图。
5.横坡超高计算横坡超高计算可以帮助用户计算出道路或铁路的横向高差，用户可以输入各个点的高程值和距离，程序会自动计算出横坡超高值。
总之，测量资料程序是一款功能强大、实用方便的测量工具，能够帮助用户快速记录、计算和管理测量资料，提高工作效率和准确性。
一)、功能特色该软件具有以下功能特色：1.支持多种数据格式的导入和导出，方便与其他软件进行数据交换。
2.提供了多种数据处理方法，包括平曲线、竖曲线、断链等，能够满足不同的测量需求。
3.可以自动生成水准点成果表、导线点成果表、原始数据表等多种报表，方便用户查看和使用。
4.提供了超高数据表和标准路面参数表等实用工具，方便用户进行道路设计和施工。
二)、平曲线平曲线是道路设计中常用的一种曲线类型，其特点是曲率变化平缓，适合用于大半径曲线的设计。
该软件提供了平曲线的自动计算功能，用户只需输入起点、终点和设计要求等参数，即可自动生成平曲线的坐标点和曲线参数。
为了保证计算精度，该软件还提供了多种平曲线计算方法，包括三点式、五点式、七点式等，用户可以根据实际情况选择不同的计算方法。
EXCEL快速计算任何难度的道路中线、边线坐标
EXCEL快速计算任何难度的道路中线、边线坐标主程序Public i As IntegerPublic pi As DoubleSub TP()Dim ii As IntegerDim k(1000) As DoubleDim xzq, yzq, kq, xzh, yzh, kzh, xjd, yjd, kjd, khy, kyh As Double'直线区域pi = 3.14159265358979xzq = 71862.642yzq = 63474.651kq = 0 '因为直线连接终点为ZH点，与圆曲线起点为同一点，所以在直线区域不定义ZH点参数'直线区域'曲线区域xzh = 71858.3267yzh = 63375.2684kzh = 99.4763xhz = 71909.3687yhz = 63283.8076 '曲线区域定义内容有：ZH（坐标、里程）、HZ（坐标、里程）、JD（坐标、里程）khz = 212.3392 'R（半径）、LS（缓和曲线长度）、HY（里程）、YH（里程）xjd = 71855.658yjd = 63313.806kjd = 160.9966ls = 30r = 75khy = 129.4763kyh = 182.3385'曲线区域i = 2 '从第二格开始读取数据所以定义I=2ii = 1 '桩号从第一个开始启用，所以定义II=2Dok(ii) = Workbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 1) '定义桩号等于读取数据If Workbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 1) = "" Then Exit Do '当没有数据读取时退出循环If k(ii) < kq Then '若计算点超过计算起点给予提示并退出程序MsgBox ("猪啊！！你的输入的桩号居然超过计算起点桩号")Exit SubElseIf k(ii) <= kzh Then '若计算点在ZH点前，则进入直线程序Call zx(xzq, yzq, kq, xzh, yzh, kzh, k(ii))ElseIf kzh < k(ii) And k(ii) <= khy Then '若计算点在ZH和HY之间则调入前段缓和曲线程序Call qhhqx(xzh, yzh, kzh, xhz, yhz, khz, xjd, yjd, kjd, ls, r, k(ii))ElseIf khy < k(ii) And k(ii) <= kyh Then '若计算点在HY和YH之间则调入圆曲线程序Call yqx(xzh, yzh, kzh, xhz, yhz, khz, xjd, yjd, kjd, ls, r, k(ii))ElseIf kyh < k(ii) And k(ii) <= khz Then '若计算点在YH和HZ之间则调入后段缓和曲线程序Call hhhqx(xzh, yzh, kzh, xhz, yhz, khz, xjd, yjd, kjd, ls, r, k(ii))ElseMsgBox ("笨啊！！数据已超出计算范围了") '若出现超出范围的桩号则给与提示并退出程序Exit SubEnd Ifi = i + 1ii = ii + 1LoopEnd Sub直线模块Sub zx(ByV al xzq As Double, ByV al yzq As Double, ByV al kq As Double, ByV al xzh As Double, ByV al yzh As Double, ByV al kzh As Double, ParamArray k())fw = fwj(xzh, xzq, yzh, yzq) '首先调入方位角程序计算直线方位角x = xzq + (k(ii) - kq) * Cos(fw) '然后根据桩号和长度计算出坐标值y = yzq + (k(ii) - kq) * Sin(fw)zdfm = dfm(fw) '将弧度形式的前进方位角转换度分秒形式'输出坐标值以弧度和度分秒形式的前进方位角Workbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 2) = xWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 3) = yWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 4) = fwWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 5) = zdfmEnd Sub圆曲线模块Sub yqx(ByV al xzh As Double, ByV al yzh As Double, ByV al kzh As Double, ByV al xhz As Double, ByV al yhz As Double, ByV al khz As Double, ByV al xjd As Double, ByV al yjd As Double, ByV al kjd As Double, ByV al ls As Double, ByV al r As Double, ParamArray k())l = Abs(k(ii) - kzh) '计算ZH点（因为以直缓点起算）到待求桩号的弧度长度ly = l - ls / 2 '计算圆弧长度p = ls ^ 2 / 24 / r - ls ^ 4 / 2688 / r ^ 3 '曲线内移值m = ls / 2 - ls ^ 3 / 240 / r ^ 2 '曲线切线长增量u = r * Sin(ly / r) + m '偏量坐标计算v = r * (1 - Cos(ly / r)) + p'调入方位角fwq = fwj(xjd, xzh, yjd, yzh) '计算ZH点方位角fwh = fwj(xhz, xjd, yhz, yjd) '计算HZ点方位角（此角作用是用来推算曲线是左偏还是右偏）'调入偏角判定nq = n(fwq, fwh) '计算偏角方向，左偏为-1右偏为1'计算坐标x = u * Cos(fwq) - nq * v * Sin(fwq) + xzhy = u * Sin(fwq) + nq * v * Cos(fwq) + yzhd = (90 * (2 * l - ls) / pi / r) * pi / 180 '计算圆曲线上的偏角（此句要点为角度必须转换为弧度即：pi/180）fw = fwq + d * nq '计算前进方位角zdfm = dfm(fw) '将弧度形式的前进方位角转换度分秒形式'输出坐标值以弧度和度分秒形式的前进方位角Workbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 2) = xWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 3) = yWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 4) = fwWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 5) = zdfmEnd Sub前缓和段Sub qhhqx(ByV al xzh As Double, ByV al yzh As Double, ByV al kzh As Double, ByV al xhz As Double, ByV al yhz As Double, ByV al khz As Double, ByV al xjd As Double, ByV al yjd As Double, ByV al kjd As Double, ByV al ls As Double, ByV al r As Double, ParamArray k())l = Abs(k(ii) - kzh) '计算测点到ZH点的距离u = l - l ^ 5 / 40 / r ^ 2 / ls ^ 2 + l ^ 9 / r ^ 4 / ls ^ 4 / 3456 '计算偏量v = l ^ 3 / 6 / r / ls - l ^ 7 / 336 / r ^ 3 / ls ^ 3'用公式二则以下两计算可省略(圆曲线和后缓和曲线也同理)Rem t = Atn(v / u)Rem s = Sqr(u ^ 2 + v ^ 2)'调入方位角计算fwq = fwj(xjd, xzh, yjd, yzh) '计算ZH点方位角fwh = fwj(xhz, xjd, yhz, yjd) '计算HZ点方位角（此角作用是用来推算曲线是左偏还是右偏）'调入偏角判定nq = n(fwq, fwh) '计算偏角方向，左偏为-1右偏为1'结果计算Rem x = xzh + s * Cos(fwq + nq * t)Rem y = yzh + s * Sin(fwq + nq * t)x = u * Cos(fwq) - nq * v * Sin(fwq) + xzh '经过测试，计算结果中的两种公式计算结果是一样的y = u * Sin(fwq) + nq * v * Cos(fwq) + yzhd = (90 * l * l / pi / r / ls) * pi / 180 '计算缓和曲线上的偏角（此句要点为角度必须转换为弧度即：pi/180）fw = fwq + d * nq '计算前进方位角zdfm = dfm(fw) '将弧度形式的前进方位角转换度分秒形式'输出坐标值以弧度和度分秒形式的前进方位角Workbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 2) = xWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 3) = yWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 4) = fwWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 5) = zdfmEnd Sub后缓和段模块Sub hhhqx(ByV al xzh As Double, ByV al yzh As Double, ByV al kzh As Double, ByV al xhz As Double, ByV al yhz As Double, ByV al khz As Double, ByV al xjd As Double, ByV al yjd As Double, ByV al kjd As Double, ByV al ls As Double, ByV al r As Double, ParamArray k())l = Abs(k(ii) - khz) '计算测点到HZ点的距离（后缓和曲线是以HZ点为起点）u = l - l ^ 5 / 40 / r ^ 2 / ls ^ 2 + l ^ 9 / r ^ 4 / ls ^ 4 / 3456 '计算偏量v = l ^ 3 / 6 / r / ls - l ^ 7 / 336 / r ^ 3 / ls ^ 3Rem t = Atn(v / u)Rem s = Sqr(u ^ 2 + v ^ 2)'调入方位角计算fwq = fwj(xjd, xzh, yjd, yzh) '计算ZH点方位角fwh = fwj(xhz, xjd, yhz, yjd) '计算HZ点方位角（此角作用是用来推算曲线是左偏还是右偏）'调入偏角判定nh = n(fwh, fwq) '计算偏角方向，左偏为-1右偏为1（注意：因为是从后HZ点起算，所以必须将HZ点方位角放在前ZH放在后）'结果计算Rem x = xzh + s * Cos(fwq + nq * t)Rem y = yzh + s * Sin(fwq + nq * t)x = xhz - (u * Cos(fwh) - nh * v * Sin(fwh)) '经过测试，计算结果中的两种公式计算结果是一样的y = yhz - (u * Sin(fwh) + nh * v * Cos(fwh))d = (90 * l * l / pi / r / ls) * pi / 180 '计算缓和曲线上的偏角（此句要点为角度必须转换为弧度即：pi/180）fw = fwh + d * nh '计算前进方位角zdfm = dfm(fw) '将弧度形式的前进方位角转换度分秒形式'输出坐标值以弧度和度分秒形式的前进方位角Workbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 2) = xWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 3) = yWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 4) = fwWorkbooks("单交点平曲线.xls").Worksheets("sheet1").Cells(i, 5) = zdfmEnd Sub偏角模块Function n(ByV al fw1 As Double, ByV al fw2 As Double) As Doublepj = fw1 + pi - fw2 '前进的右角pjIf pj - pi > 0 Then '当右角pj-pi 〉0时为左偏否则为右偏n = -1Else: n = 1End IfEnd Function方位角模块Function fwj(ByV al x1 As Double, ByV al x2 As Double, ByV al y1 As Double, ByV al y2 As Double) As Double'计算增量x0 = x1 - x2y0 = y1 - y2'由增量判断方位角所在象限，不同象限取不同的值If x0 = 0 And y0 > 0 Thenfwj = pi / 2 '当在大地坐标中偏量在X轴上的值时ElseIf x0 = 0 And y0 < 0 Thenfwj = 3 * pi / 2 '当在大地坐标中偏量在负X轴上的值时ElseIf x0 < 0 Thenfwj = Atn(y0 / x0) + pi '当在大地坐标中偏量在第二第三象限上的值时ElseIf x0 > 0 And y0 < 0 Thenfwj = Atn(y0 / x0) + 2 * pi '当在大地坐标中偏量在第四象限上的值时Elsefwj = Atn(y0 / x0) '当在大地坐标中偏量在第一象限上的值时End IfEnd Function度分秒模块Function dfm(ByV al ao As Double) As V ariantao = ao * 180 / pi '将弧度转化为度jd = Int(ao) '计算度jf = Int(ao * 60 - jd * 60) '计算分jmx = (ao - jd - jf / 60) * 3600 '计算秒jm = Left(jmx, 8) '因为拆分出来的秒数经常占到十多位，所以只取秒数的前八位dfm = jd & "°" & jf & "′" & jm & "″" '连接度分秒End Function边桩公式(此公式在电子表格中直接输入)：=B2+J2*COS(D2+RADIANS(L2)+PI()) =C2+J2*SIN(D2+RADIANS(L2)+PI()) =B2+K2*COS(D2+RADIANS(M2)) =C2+K2*SIN(D2+RADIANS(M2))=B3+J3*COS(D3+RADIANS(L3)+PI()) =C3+J3*SIN(D3+RADIANS(L3)+PI()) =B3+K3*COS(D3+RADIANS(M3)) =C3+K3*SIN(D3+RADIANS(M3))=B4+J4*COS(D4+RADIANS(L4)+PI()) =C4+J4*SIN(D4+RADIANS(L4)+PI()) =B4+K4*COS(D4+RADIANS(M4)) =C4+K4*SIN(D4+RADIANS(M4))=B5+J5*COS(D5+RADIANS(L5)+PI()) =C5+J5*SIN(D5+RADIANS(L5)+PI()) =B5+K5*COS(D5+RADIANS(M5)) =C5+K5*SIN(D5+RADIANS(M5))=B6+J6*COS(D6+RADIANS(L6)+PI()) =C6+J6*SIN(D6+RADIANS(L6)+PI()) =B6+K6*COS(D6+RADIANS(M6)) =C6+K6*SIN(D6+RADIANS(M6))=B7+J7*COS(D7+RADIANS(L7)+PI()) =C7+J7*SIN(D7+RADIANS(L7)+PI()) =B7+K7*COS(D7+RADIANS(M7)) =C7+K7*SIN(D7+RADIANS(M7))=B8+J8*COS(D8+RADIANS(L8)+PI()) =C8+J8*SIN(D8+RADIANS(L8)+PI()) =B8+K8*COS(D8+RADIANS(M8)) =C8+K8*SIN(D8+RADIANS(M8))=B9+J9*COS(D9+RADIANS(L9)+PI()) =C9+J9*SIN(D9+RADIANS(L9)+PI()) =B9+K9*COS(D9+RADIANS(M9)) =C9+K9*SIN(D9+RADIANS(M9))=B10+J10*COS(D10+RADIANS(L10)+PI()) =C10+J10*SIN(D10+RADIANS(L10)+PI()) =B10+K10*COS(D10+RADIANS(M10)) =C10+K10*SIN(D10+RADIANS(M10))=B11+J11*COS(D11+RADIANS(L11)+PI()) =C11+J11*SIN(D11+RADIANS(L11)+PI()) =B11+K11*COS(D11+RADIANS(M11)) =C11+K11*SIN(D11+RADIANS(M11))=B12+J12*COS(D12+RADIANS(L12)+PI()) =C12+J12*SIN(D12+RADIANS(L12)+PI()) =B12+K12*COS(D12+RADIANS(M12)) =C12+K12*SIN(D12+RADIANS(M12))=B13+J13*COS(D13+RADIANS(L13)+PI()) =C13+J13*SIN(D13+RADIANS(L13)+PI()) =B13+K13*COS(D13+RADIANS(M13)) =C13+K13*SIN(D13+RADIANS(M13))=B14+J14*COS(D14+RADIANS(L14)+PI()) =C14+J14*SIN(D14+RADIANS(L14)+PI()) =B14+K14*COS(D14+RADIANS(M14)) =C14+K14*SIN(D14+RADIANS(M14))=B15+J15*COS(D15+RADIANS(L15)+PI()) =C15+J15*SIN(D15+RADIANS(L15)+PI()) =B15+K15*COS(D15+RADIANS(M15)) =C15+K15*SIN(D15+RADIANS(M15))=B16+J16*COS(D16+RADIANS(L16)+PI()) =C16+J16*SIN(D16+RADIANS(L16)+PI()) =B16+K16*COS(D16+RADIANS(M16)) =C16+K16*SIN(D16+RADIANS(M16))=B17+J17*COS(D17+RADIANS(L17)+PI()) =C17+J17*SIN(D17+RADIANS(L17)+PI()) =B17+K17*COS(D17+RADIANS(M17)) =C17+K17*SIN(D17+RADIANS(M17))=B18+J18*COS(D18+RADIANS(L18)+PI()) =C18+J18*SIN(D18+RADIANS(L18)+PI()) =B18+K18*COS(D18+RADIANS(M18)) =C18+K18*SIN(D18+RADIANS(M18))=B19+J19*COS(D19+RADIANS(L19)+PI()) =C19+J19*SIN(D19+RADIANS(L19)+PI()) =B19+K19*COS(D19+RADIANS(M19)) =C19+K19*SIN(D19+RADIANS(M19))=B20+J20*COS(D20+RADIANS(L20)+PI()) =C20+J20*SIN(D20+RADIANS(L20)+PI()) =B20+K20*COS(D20+RADIANS(M20)) =C20+K20*SIN(D20+RADIANS(M20))=B21+J21*COS(D21+RADIANS(L21)+PI()) =C21+J21*SIN(D21+RADIANS(L21)+PI()) =B21+K21*COS(D21+RADIANS(M21)) =C21+K21*SIN(D21+RADIANS(M21))=B22+J22*COS(D22+RADIANS(L22)+PI()) =C22+J22*SIN(D22+RADIANS(L22)+PI()) =B22+K22*COS(D22+RADIANS(M22)) =C22+K22*SIN(D22+RADIANS(M22))=B23+J23*COS(D23+RADIANS(L23)+PI()) =C23+J23*SIN(D23+RADIANS(L23)+PI()) =B23+K23*COS(D23+RADIANS(M23)) =C23+K23*SIN(D23+RADIANS(M23))呵呵，这个就是传说已久的EXCEL自动计算曲线坐标．给大家研究研究．欢迎在此基础上开发增加新模块。
自动批量生成公路道路测量资料EXCELWPS表格水准测量平面放线
测量资料使用说明测量资料程序是一款简单实用的测量程序，为用户提供了一个更高效更准确的功能操作，帮助用户轻松完成《水准仪测量记录表》、《全站仪平面位置检测表》、《全站仪放线记录表》等的制作，包含导线点、水准点、平曲线（线元法）、纵断面、横坡超高计算等多个方面，实用程序，用户可以快速进行测量资料的记录、表格数据录入、表格管理等操作，方便快捷。
目录(一) 、功能特色 (2)(二) 、平曲线 (3)(三) 、断链 (5)(四) 、竖曲线(纵断面) (5)(五) 、超高数据表 (6)(六) 、标准路面参数表 (7)(七) 、水准点成果表 (7)(八) 、导线点成果表 (8)(九) 、原始数据表（进入正题） (9)(十) 、自动计算 (10)(十一) 重复九、十自动生成记录表 (11)(一)、功能特色1、本程序利用EXCEL、WPS电子表格，自动生成水准仪测量记录表、平面位置检测记录表、全站仪放线记录表。
