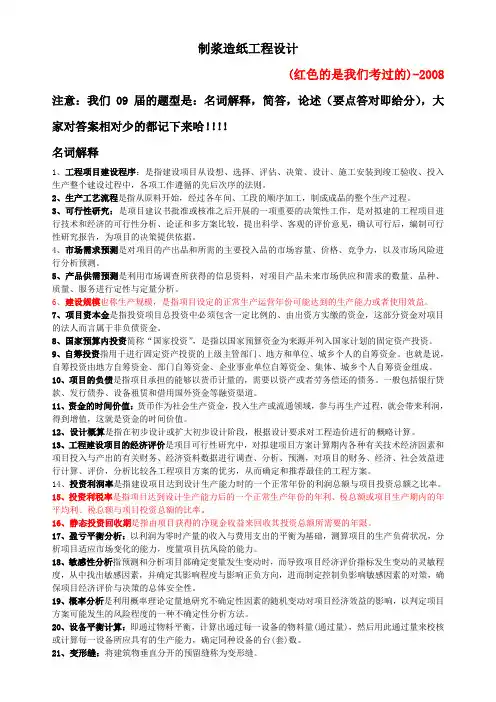

制浆造纸工程设计全部
制浆造纸工程设计
制浆造纸工程设计(红色的是我们考过的)-2008注意:我们09届的题型是:名词解释,简答,论述(要点答对即给分),大家对答案相对少的都记下来哈!!!!名词解释1、工程项目建设程序:是指建设项目从设想、选择、评估、决策、设计、施工安装到竣工验收、投入生产整个建设过程中,各项工作遵循的先后次序的法则。
2、生产工艺流程是指从原料开始,经过各车间、工段的顺序加工,制成成品的整个生产过程。
3、可行性研究:是项目建议书批准或核准之后开展的一项重要的决策性工作,是对拟建的工程项目进行技术和经济的可行性分析、论证和多方案比较,提出科学、客观的评价意见,确认可行后,编制可行性研究报告,为项目的决策提供依据。
4、市场需求预测是对项目的产出品和所需的主要投入品的市场容量、价格、竞争力,以及市场风险进行分析预测。
5、产品供需预测是利用市场调查所获得的信息资料,对项目产品未来市场供应和需求的数量、品种、质量、服务进行定性与定量分析。
6、建设规模也称生产规模,是指项目设定的正常生产运营年份可能达到的生产能力或者使用效益。
7、项目资本金是指投资项目总投资中必须包含一定比例的、由出资方实缴的资金,这部分资金对项目的法人而言属于非负债资金。
8、国家预算内投资简称“国家投资”,是指以国家预算资金为来源并列入国家计划的固定资产投资。
9、自筹投资指用于进行固定资产投资的上级主管部门、地方和单位、城乡个人的自筹资金。
也就是说,自筹投资由地方自筹资金、部门自筹资金、企业事业单位自筹资金、集体、城乡个人自筹资金组成。
10、项目的负债是指项目承担的能够以货币计量的,需要以资产或者劳务偿还的债务。
一般包括银行贷款、发行债券、设备租赁和借用国外资金等融资渠道。
11、资金的时间价值:货币作为社会生产资金,投入生产或流通领域,参与再生产过程,就会带来利润,得到增值,这就是资金的时间价值。
12、设计概算是指在初步设计或扩大初步设计阶段,根据设计要求对工程造价进行的概略计算。

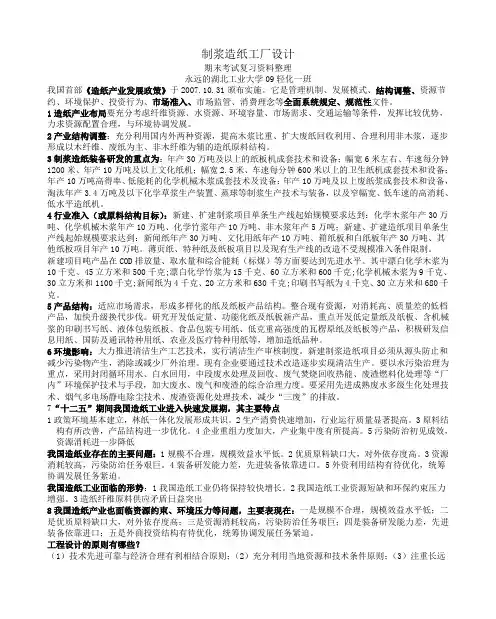

制浆造纸工厂设计
制浆造纸工厂设计期末考试复习资料整理永远的湖北工业大学09轻化一班我国首部《造纸产业发展政策》于2007.10.31颁布实施。
它是管理机制、发展模式、结构调整、资源节约、环境保护、投资行为、市场准入、市场监管、消费理念等全面系统规定、规范性文件。
1造纸产业布局要充分考虑纤维资源、水资源、环境容量、市场需求、交通运输等条件,发挥比较优势,力求资源配置合理,与环境协调发展。
2产业结构调整:充分利用国内外两种资源,提高木浆比重、扩大废纸回收利用、合理利用非木浆,逐步形成以木纤维、废纸为主、非木纤维为辅的造纸原料结构。
3制浆造纸装备研发的重点为:年产30万吨及以上的纸板机成套技术和设备;幅宽6米左右、车速每分钟1200米、年产10万吨及以上文化纸机;幅宽2.5米、车速每分钟600米以上的卫生纸机成套技术和设备;年产10万吨高得率、低能耗的化学机械木浆成套技术及设备;年产10万吨及以上废纸浆成套技术和设备,淘汰年产3.4万吨及以下化学草浆生产装置、蒸球等制浆生产技术与装备,以及窄幅宽、低车速的高消耗、低水平造纸机。
4行业准入(或原料结构目标):新建、扩建制浆项目单条生产线起始规模要求达到:化学木浆年产30万吨、化学机械木浆年产10万吨、化学竹浆年产10万吨、非木浆年产5万吨;新建、扩建造纸项目单条生产线起始规模要求达到:新闻纸年产30万吨、文化用纸年产10万吨、箱纸板和白纸板年产30万吨、其他纸板项目年产10万吨。
薄页纸、特种纸及纸板项目以及现有生产线的改造不受规模准入条件限制。
新建项目吨产品在COD排放量、取水量和综合能耗(标煤)等方面要达到先进水平。
其中漂白化学木浆为10千克、45立方米和500千克;漂白化学竹浆为15千克、60立方米和600千克;化学机械木浆为9千克、30立方米和1100千克;新闻纸为4千克、20立方米和630千克;印刷书写纸为4千克、30立方米和680千克。
5产品结构:适应市场需求,形成多样化的纸及纸板产品结构。
制浆造纸设计
制浆造纸设计统一技术措施(2012年版)XXXX有限责任公司目录第一章一般规定 (1)一、总则 (1)二、图纸编号 (1)三、图签书写 (4)四、阀门及管件图例 (5)五、常用参数代号 (6)六、常见图例 (7)七、标注有关规定 (9)八、专业校审提纲 (10)第二章工艺专业提资深度与要求 (12)一、向土建专业提资(结构、建筑各一份) (12)二、向总图提资 (13)三、向给排水专业提资 (13)四、向热力专业提资 (13)五、向电力专业提资 (14)六、向暖通专业提资 (14)七、向自控仪表专业提资 (15)八、向设备设计提资 (15)九、工艺提资设备布置图要求 (15)十、工艺提资管道布置图要求 (16)十一、工艺提资预埋件、预留孔图要求 (18)十二、其它 (19)第三章工艺专业施工图统一技术措施 (20)一、制浆造纸工艺专业施工图的组成 (20)二、设计文件目录 (20)三、设计说明书 (21)四、设备一览表 (25)五、管道管件材料表 (26)六、首页图 (27)七、工艺流程图 (27)第四章主要配套专业施工图统一技术措施 (29)一、造纸厂建筑专业统一技术措施 (29)二、结构专业技术统一措施 (30)三、电气专业技术统一措施 (30)四、自控仪表统一措施 (32)五、暖通空调设计统一技术措施 (33)第一章一般规定一、总则编制可行、实用的制浆造纸厂设计统一技术措施,为设计师提供相关设计资料,使设计处于受控状态,减少设计中常见错、漏、碰、缺等问题出现,提高公司制浆造纸厂设计的品质及效率。
1、在执行本措施时,必须首先满足国家现行标准、规范,并符合行业和地方的相关规定和要求。
2、鉴于建设部已经编制了相关专业的统一技术措施,故本措施如有与部编措施相冲突处,应以部编措施为准。
3、本措施由公司生产技术部组织第五设计所具体编制,相关内容由生产技术部和第五设计所负责解释。
二、图纸编号1、基本形式ab、年份代号,签订合同年份c、母项代号,合同编号,一般与年份号一起确定。
年产45万吨新闻纸制浆造纸综合工厂设计缩略稿
一、项目背景新闻纸是广泛应用的纸张产品之一、为满足市场需求,我们计划建设一座年产量为45万吨的新闻纸制浆造纸综合工厂。
该工厂将采用现代化的设备和技术,以高质量、高效率地生产新闻纸,并积极应对环保挑战,实现可持续发展。
二、工厂布局与主要设备1.工厂布局新闻纸制浆造纸综合工厂将占地约100亩,主要分为生产区和辅助区。
生产区包括制浆区、造纸区和纸张加工区。
辅助区包括原辅料库、成品库、机修工区、办公区等。
同时,工厂还将建设生活区,提供员工宿舍、食堂、健身设施等生活服务设施。
2.主要设备制浆区设备包括浆料预处理设备、蒸煮设备、脱排设备等;造纸区设备包括制浆机、洗浆机、纸张压榨机等;纸张加工区设备包括纸张切割机、纸张包装机等。
所有设备均采用国内外先进的生产技术和自动控制系统,以提高生产效率和产品质量。
三、环保措施1.废水处理工厂将建设完善的废水处理系统,采用生物处理和化学处理相结合的方式,确保废水达到国家排放标准,减少对环境的影响。
2.废纸资源利用新闻纸制造过程中需要大量废纸作为原料。
工厂将建设废纸回收系统,实现废纸的有效利用,并与周边社区合作,收集和回收废纸资源。
3.能源利用工厂将优化能源利用,采用节能设备和技术,减少能源消耗和碳排放。
并利用余热发电等措施,提高能源利用效率和环保效益。
四、人员培训与安全管理为确保工厂的安全生产和员工的顺利工作,我们将提供必要的人员培训,并建立完善的安全管理制度。
员工将定期接受安全培训,并配备必要的个人防护装备。
同时,工厂将安排专人负责安全巡检和隐患排查,及时处理安全问题。
五、社会效益与经济效益该新闻纸制浆造纸综合工厂的建设将带动当地经济发展,并提供就业机会。
工厂将购买本地原辅料和设备,促进当地相关产业的发展。
同时,工厂的建设和运营将增加税收收入,为当地政府提供财政支持,为社会创造较高的经济效益。
六、总结新闻纸制浆造纸综合工厂的建设将有效满足市场需求,提供高质量的新闻纸产品,并积极应对环保挑战,实现可持续发展。
制浆造纸工艺设计手册要点
原料选择的依据:在主原料确定以后,可根据以下的原则,合理地选择配料:1.弥补主原料的质量缺欠.比如用化学机械浆生产新闻纸,为了改善不透明度,仍需配加磨石磨木浆;用磨石磨木浆和杨木化机浆生产新闻纸,为了提高撕裂强度以适应高速轮转印刷的需要,需配加长纤维资料.2.在不过分影响质量的前提下,添加一些低成本的浆料,以降低成本.比如用化学浆生产高级文化用纸,可以配加部分BCTMP和APMP.另外可以配加部分容易获得的资料来代替某些匮乏的资料.比如我国木材资源缺乏,用少量化学苇浆代替马尾松磨木浆,并不是从成本考虑的,此时前者是作为增充剂来使用的.3.为了改善纸机的操作而配加部分浆料.比如用草浆生产文化用纸,往往配加15-20%的长纤维资料,用以提高湿纸页的抗张强度,减少抄造过程中的断纸,同时改善网部的滤水性.4.为了改善纸的某些特性,合理地选择各种助剂.比如干强剂,湿强剂,施胶剂,加填剂,染色剂,增白剂,显白剂等功能性助剂.几种主要纸种应具有的性质1.新闻纸新闻纸是广泛使用而价格低廉的印刷纸,其主要用途是印刷报纸,低质量的杂志及临时性的广告等.由于这些印刷品不要求精美的外观和耐久性,所以对强度和白度要求不高.其主要特点如下.1).要求良好的印刷适性,包括良好的匀度,平滑度,松厚度和压缩性,从而具有良好的受印性,良好的油墨吸收性,良好的印刷作业性(具有一定的表面强度而减少掉粉掉毛,具有一定的抗张强度和横向撕裂度以减少断纸等)2)要具有良好的不透明度,以防止透印.3)虽然对白度和强度要求不太高,但新闻纸的低定量化正在普及,而对纸的性能要求不降低,相反,由于高速轮转印刷的发展,对新闻纸的质量要求越来越高,对浆料的要求也越来越高.2.书写印刷纸一般所说的文化用纸即泛指这类书写印刷纸.作为印刷纸,可用于印刷杂志,小册子,书籍,也可以用于书写,绘画和广告等.它需以连续性纸幅或纸页高速运行通过印刷机.主要的印刷纸是涂布或未涂布的书籍纸以及未涂布磨木浆纸,而作为书写纸,则可用于证券纸,笔记本纸,信笺纸,复印纸,字典纸以及明信片和目录等白卡纸.书写印刷纸要求具有以下性能指标.1)要求良好的匀度,较好的挺度,手感和良好的外观.因此对白度要求较高,尘埃度控制得比较严格.尤其是白度,现在厂家已陷入被消费者诱导的误区,即极力追求高白度.由于增白剂的使用,有的纸张白度在检测仪上的计数甚至超过100%,造成严重的视觉污染,伤害了广大读者的肉眼健康.虽然现在已引起一些有识之士的重视,但要扭转广大消费者的习惯势力,还需时日.2)要求良好的印刷适性,包括良好的平滑度,较小的两面差.较好的油墨吸收性,而又不过度地吸收,以保持良好的油墨光泽.当今的印刷术,胶版印刷得到迅速的发展,凹版印刷也有良好的发展势头,胶印纸需要良好的表面强度,耐水性和尺寸稳定性.而凹印纸的可压缩性和平滑度是很重要的质量参数.印刷适性还包括对印刷作业的适应性,要求这类纸张具有一定的强度,只要满足走纸的需要,不发生断纸就可以了.但要求有较好的挺度,尤其要有较高的表面强度,不掉粉掉毛,表面不起毛(在胶印过程中,由于与水接触而使纸页表面湿润,引起纤维润胀和结合力下降,使部分较挺硬的纤维一端在纸张表面翘起来.部分脱离的纤维则在以后的作业中易掉下来).3)要具有较高的不透明度,不发生透影和透印.由于低定量涂布技术的发展,约70%的印刷书写纸是经过涂布加工的,上述许多特性因涂布加工而得到提高,因此有利于放松对原料的要求.另外,印刷书写纸可有高,中,低若干个档次,对原料的要求也不尽一致.3.包装和工业用纸包装纸的功能不仅仅是包装,还要对被包装物具有保护性能(抗冲击,防潮,防蚀,防锈,保鲜,保香等)另外要便于登载说明及广告,应具有一定的印刷适性.而工业用纸是指某些包装用的粗纸,瓦楞原纸及某些特殊的加工原纸.由于包装用途的不同,对各种包装纸的性能要求不尽一致.但一般都具有良好的抗张,撕裂和耐破强度,包装纸和纸袋纸类还要有较高的动态强度;防油纸和半透明纸需要有较高的紧度;其他特殊性能往往要由加工来获得.工业用纸要求较高的强度,良好的透气度和抗撕裂等特性,一般定量较高.4.生活用薄页纸包括卫生纸,餐巾纸,面巾纸,化妆纸等,一般定量较低(<30g/square meter)这些纸要求具有以下特性.1)要有良好的外观,洁净,细腻,具有较高的白度,柔软性要好,具有良好的手感.2)具有较高的松厚度,从而具有良好的吸水性3)形成纸页的纤维网络,要有良好的网络交织强度,以便在压花加工过程中能抵抗压花的剪切力作用,也为使用过程中提供较高的抗揉搓和搽拭的能力.4)在使用过程中不应该有明显的掉粉掉毛现象.为了提高柔软性和吸收性,这类纸往往经过起皱加工,为了改善外观,往往还给予压花加工.5.纸板纸板实际上是定量和厚度较大的纸类,它和种类也很多.按照用途可以分为两大类,即包装纸板和工业纸板.前者又可以分为重包装纸板和轻包装纸板.重包装纸板用来制成瓦楞纸板箱,包装较大和较重的物品;而轻包装纸板,一般制成折叠纸盒,又称为折叠纸板,用来包装较小和较较轻的物品,各种实心纸板和白纸板即属此类.工业纸板的种类繁杂,比如各类印刷装饰纸板,过滤纸板,衬垫纸板,建筑纸板等.重包装纸板要求具有较高的强度,尤其要耐运输过程中的冲击载荷,能有效吸收冲击作用的动能,即应具有较高的抗戳穿强度;要求有较高的抗堆垛压力的能力,即要有很好的挺度,较高的环压强度.为了提高这类纸板在运输过程中的耐候性,应具有一定的耐潮耐水性.轻包装纸板除了要求具有较好的强度外,要求具有较高的耐折强度,经折叠而不损坏;用于食品等卫生品包装时,表面应该洁白美观,因此应有一定的印刷适性.为了保证足够的强度,包装纸板一般都要求具有一定的紧度,以较好地发挥纤维间的结合力.但又要保持一定的松厚度,以保持较大的厚度.这是因为在弹性模量相同时,挺度随纸板的厚度而改变,而且厚度或松厚度的增加比模量的相应增加更为有效.工业纸板也都要求有较高的强度,由于各自的用途不同,各要求有不同的特性.自动化仪表与自动控制设计使整个生产过程稳定在最佳的状态下,在保证良好的产品质量的前提下,获得很高的劳动生产率,可以有效地监控整个生产过程,使操作者实现有效的生产和工艺管理;可以了解各种原材料的消耗,为成本核算提供依据;可以通过信号联锁实现安全生产;可以代替人工操作,减轻劳动强度,改善操作条件等.因此自动化仪表和自动控制的设计是纸厂设计中的重要组成部分. (JD)就地安装的仪表,(JP)就地集中仪表盘(JS)仪表控制室仪表盘;Z-指示,X-显示;J-记录,S-积算,R-遥控L-联锁,T—自动调节.调节参数的选择:1.根据系统的静态特性来选择:系统的静态特性参数主要是放大系数K,设调节通道的放大系数为KO,干扰通道的放大系数为KF,则KO/KF大,会使调节的余差减小,超调量降低,即系统的抗干扰能力和调节的有效性提高.当调节对象具有多个输入参数时,一个被定为调节参数,其余的即成为干扰.2.根据对象的动态特性选择系统的动态特性参数主要有时间常数和滞后时间.选择时可考虑以下几点.1)时间常数小,系统的反应速度即快,使过渡过程缩短,因此调节通道的时间常数应适当小些(不能过小,以防振荡),而干拢通道的时间常数越大越好,以使干扰对被调参数的影响不灵敏.2)干扰进入的位置越靠近调节阀越好,这样可以增大干扰通道的容量滞后.3)纯滞后越小越好.4)广义对象中的各时间常数,应避免相等或相接近.调节阀的选择:根据”使广义调节对象的放大系数为线性”的要求,选择调节阀的流量特性.一般根据经验准则来选择.关于测量问题的考虑:对测量元件特性的要求:灵敏,准确,快速.即测量元件的放大系数应大且恒定,时间常数要小,滞后时间也要小.生产厂家在制造测量元件时,已充分考虑这些问题,安装和使用中造成的滞后问题,是影响测量元件工作质量的重要因素.测量元件的滞后,包括以下三项.纯滞后:从被调参数发生变化始,变化的信息传到测量元件,再由测量元件发出信号止,此段时间为纯滞后时间,主要取决于安装位置.测量滞后:是由测量元件本身的时间常数(T m)造成的. T m 大或多容量(多常数),其滞后严重(容量滞后).传递滞后:从测量元件测得信号始,到信号传送到调节器所需的时间.减小测量滞后的方法:选择快速测量元件,使T m < 0.1 TO,这时要注意调节质量和经济性的统一.正确选择安装点:要注意减小安装位置造成的纯滞后;检测点处的参数变化应具有代表必(不能置于死角,滞留点,结焦处等)对于测量滞后较大的测量元件,为了提高调节质量,可在测量元件之后,加微分单元,用微分作用的超前,来补偿测量元件的滞后.传递管路长度>300M时,应采用气-电转换器.调节器的选型:对于被调参数允许在一定范围内波动,从而使调节质量要求不高的系统,可选择双位调节器. 当负荷变化不大,系统反应速度又较慢(时间常数较大),从而稳定性较好的对象,其调节通道的滞后又较小,调节质量的要求也不高,可以选择比例调节器.系统的纯滞后小,调节通道的时间常数或容量滞后也较小,系统的负荷变化也不大,此时采用比例调节,比例度必然较大,使余差增大,调节质量下降.可采用比例积分调节来提高调节质量.比如流量和管路压力的调节,一般属于此类.对于不允许调节参数有较大变化的对象,应采用积分调节.对于纯滞后较小,负荷变化也较小,而容量滞后(或时间常数)很大的系统,其反应速度慢,采用微分调节效果比较好.一般纯滞后Γ/TO 很小时,适于采用微分作用.对于无自衡对象,引入微分的效果更显著.当T0,T m 都小, Γ>0.5 T O 时,采用微分的好处不大.当To较小,负荷变化又大,采用微分和积分,都会增加振荡趋势.若To很小,应考虑采用反微分.PID三作用调节器,具有较广泛的适应性,对于一般的对象滞后,负荷变化和反应速度,都可以采用,尤其是调节质量要求高时.但必须指出,对于滞后较大,负荷变化也较大的系统,PID 调节器也无能为力,应设计复杂调节系统.另外,PID调节器的造价高,因此必须兼顾经济性. 调节系统间相互干扰的排除. 一个生产系统往往具有多个被调参数,从而组成多个调节系统.由于各参数之间并不是孤立的,一般都存在着联系和影响,这往往造成各调节系统间的相互干扰.对于两个相互联系的调节系统,若两个调节阀的动作都使一个被调参数同向增大或减小,这种相关的性质被称为”相加”;若两个调节阀的动作分别使一个被调参数增大和减小,这种相关的性质被称为”相减”.显然,相加的特性会使系统的不稳定性增加,而相减的特性会使系统的稳定性增加.对于相加或相减的要求,可遵循下述原则:对于各自滞后小,反应快的两个系统,相减的相关性质对调节有利,以便使二者相互牵制,不致产生过调.对于各自滞后大,反应慢的两个系统,相加的相关性质对调节有利,以便使二者致力于一个目标,相互促进,提高反应的灵敏性.缩短过渡时间,改善调节质量.设法将两个相关因素的频率错开,可以在一个显示出变化时,另一个已经平息,以减小其相互影响.如果不能满足上述要求,应考虑改变相关系统的管路结构,如果对生产影响较大,必要时改变工艺设计.仪表量程的选择:仪表长期工作在满程附近,易使弹性元件产生弹性后效或殘余变形,而在低范围内工作,易受非线性的影响而增大测量误差,因此仪表应工作在量程的中间部分.在参数变化平稳时,可选在1/3—3/4范围内,而当参数经常波动时,可选在1/3-2/3之间,以防由于波动,超出测量极限,使仪表损坏.尽量考虑型号的统一,以保证较好的互换性,减少备品,便于维护保养.。
制浆造纸工程设计_复习资料
第一章绪论、工程建设程序1.1工程设计概念:工程设计是运用先进的生产工艺技术,通过工艺主导专业与工程地质勘察和工程测量、土木建筑、供电、给水排水、供热、采暖通风、自控仪表、三废处理、工程概预算以及技术经济等配套专业的协作配合,用图纸并辅以文字做出一个完整的工程建设蓝图,按照国家规定的工程建设程序,有计划按步骤地进行工业建设,把科学技术转化为生产力的一门综合性学科。
工程设计对工程的“功能价值”起到了决定性的作用。
1.2工程设计原则1)技术先进与经济合理相结合原则;2)充分利用当地资源和技术条件原则;3)注重长远发展、留有余地的原则;4)总体设计要体现安全、健康的原则;5)坚持保护环境、美化环境原则;1.3工程设计阶段的特点1)是确定“工程价值”的主要阶段;2)是影响投资的关键阶段;3)设计质量对项目总体质量具有决定性影响1.4工程项目建设程序概念工程项目建设程序是指从设想、选择、评估、决策、设计、施工安装到竣工验收、投入生产整个建设过程中,各项工作遵循的先后次序的法则。
按照建设项目发展的内联系和发展过程,工程项目建设次序分成若干阶段,这些发展阶段有严格的先后次序,不能随意颠倒、违反它的发展规律,但是可以合理交叉。
1.5工程项目建设程序步骤1)项目决策阶段:A、项目建议书;B、可行性研究;C、编制可行性研究报告2)项目实施阶段:A、工程设计;B、建设准备;C、施工和动用前准备;D、竣工验收3)项目后评价阶段1.6我国目前工程建设程序中的配套机制――四大机制业主负责制、咨询评估制、招标投标制、建设监理制1.7工程总体设计:A、厂址选择;B、工厂不止;C、工厂运输;D、厂区绿化1.8工艺工程设计:工艺工程设计一般包括工艺流程设计、工艺平衡计算、车间平面布置设计、工艺管道布置设计、设备一览表、材料汇总表,以及与各辅助共用工程配套等内容。
工艺平衡计算一般包括物料平衡计算、浆水平衡计算、设备平衡计算、热平衡计算。
制浆造纸工程设计课程设计
制浆造纸工程设计课程设计一、课程设计目的制浆造纸工程设计是一门重要的工程学科,是涉及到纸品质量、生产效率、生产成本、环境保护等诸多方面的学科。
本课程设计的目的在于通过实践操作,加深学生对制浆造纸工程设计的理解,提升制浆造纸工程设计能力和工程实践能力。
二、课程设计内容本课程设计的内容主要包括如下几个方面:1. 制浆工艺设计在本环节中,学生需要熟悉制浆的基本原理和工艺流程,设计并优化合适的制浆工艺流程,达到制浆的最佳工艺条件。
2. 造纸工艺设计在本环节中,学生需要熟悉造纸的基本原理和工艺流程,设计并优化合适的造纸工艺流程,达到造纸的最佳工艺条件。
3. 设备选型与设备布局在本环节中,学生需要根据制浆和造纸工艺流程,在设备选取和设备布局上进行合理的设计,以提高生产效率、降低工艺成本及占地面积等方面的目标。
4. 工艺配图与工艺控制设计在本环节中,学生需要设计制浆造纸工艺的流程图和控制方案,以达到制浆造纸过程中各项参数的稳定。
5. 生产计划编制与优化在本环节中,学生需要根据制浆造纸工艺流程和设备布局,制定合理的生产计划,并根据生产计划进行优化,提高生产效率,保证产品质量。
6. 经济效益分析在本环节中,学生需要对制浆造纸工艺的经济效益进行综合分析和评价,以确定工艺流程和设备选型布局是否合理。
三、课程设计流程1.学生选择作业对象,确定制浆造纸工艺流程,制定作业计划。
2.学生进行制浆造纸工艺流程的设计和优化,并确定设备选型和布局。
3.学生设计工艺控制方案和生产计划。
4.学生对经济效益进行预估和分析。
5.学生撰写课程设计报告,进行答辩,并在课堂上向其他同学汇报课程设计成果。
四、课程设计要求1.课程设计要求学生能够灵活掌握制浆造纸工艺的基本原理,能够使用相关的软件或工具协调设备选型布局及工艺流程的优化。
2.课程设计重点在于引导学生在实践操作中提高对制浆造纸工程设计的理解、问题解决能力和工程实践能力,注重切实可行方案的设计和实践,具有可操作性。
造纸厂的设计
造纸厂的设计摘要本设计是为设计日产100吨复印纸的综合造纸厂,重点车间是洗选漂车间。
我国目前木材资源较少,故选择麦草作为制浆造纸的原料。
麦草价格较木浆低,因此成本较木浆造纸要低。
在制浆方面,湿法备料的技术,可以提高制浆质量和改善碱回收的运行性能;横管连蒸技术,可以提高生产能力,降低能源消耗,均匀蒸煮;改进型真空洗浆机,压力筛选设备,简化洗选流程,氧脱本素和过氧化氢漂白等等,可以改善漂白草浆的强度、白度、尘埃度,使漂白草浆达到与木浆配伍抄造文化用纸的程度。
蒸煮采用碱法制浆,连续蒸煮。
其优点是脱木素速率快,蒸煮时间较短,制浆强度较高。
洗涤采用一组双辊挤浆机以及两段真空洗浆机,筛选采用两段压力筛,三段锥形除渣器。
漂白采用ECF漂白ODQP。
ECF漂白纸浆白度高,强度好,对环境影响小,成本又相对较低。
关键词:洗涤;筛选;ODQP;漂白;麦草浆AbstractMy design is about the factory that produces 100 tons design paper per day,especislly the washing、screening and bleaching workshop.because of the less of wood resource,I choose grass to produce pulp. At the same time,the cost of production is lower.In pulp, wet preparation technology, can improve the quality and improve pulping alkali recovery operation performance; Horizontal pipe even evaporate technology, can increase production capacity, reduce energy consumption, uniform cooking; Improved vacuum wash slurry machine, pressure screening equipment, simplify the technological proccess, oxygen off this meat and hydrogen peroxide bleaching, etc can improve the intensity, bleaching straw whiteness, dust degrees,make compatibility with wood pulp bleaching straw to the extent of ChaoZao advanced culture paper.Cooking using discarded, continuous pulping pulping. Its advantage is take off lignin speed, cooking time is short, the pulp high strength. By a group of double roller washing machine and two paragraphs syrupcrowede vacuum wash slurry machine, using two paragraphs pressure screen screening, three sections of conical dregs device. By ODQP ECF bleaching bleach. Bleaching pulp ECF albedo high strength good, environmental impact is small, costs and relatively low.Keywords:washing:screening;ODQP;bleaching目录摘要 (1)第一章总论 (5)1.1 设计依据 (5)1.2 设计范围 (5)1.3 厂址选择和论证 (5)第二章生产流程及生产方案的确定 (6)2.1 原料备料及要求 (6)2.2 蒸煮方法说明 (6)2.2.1 蒸煮方式的选择 (6)2.2.2 蒸煮设备的选择 (6)2.3 生产流程说明 (6)2.3.1 备料工段 (6)2.3.2 洗选工段流程 (7)2.3.3 漂白工段说明 (7)第三章浆水平衡计算 (7)3.1 工艺参数一览表 (7)3.2 浆水平衡计算过程 (8)3.3 以一吨风干浆为基准计算的浆水平衡明细表 (17)3.4 浆水平衡总表 (22)第四章热量衡算 (24)4.1 蒸煮过程的热量衡算 (24)4.1.1 原料中水分被加热到最高温度所需热量Q2 (24) 4.1.2 加热原料中的绝干纤维原料所需热量Q1 (24) 4.1.3 加热药液所需热量Q3 (24)4.1.4 升温阶段损失的热量 (24)4.2 蒸煮一次所需热量 (25)4.3 蒸煮每吨风干浆耗蒸汽量为 (25)4.4 漂白过程的热量平衡计算 (25)第五章设备的计算和选型 (28)5.1 设备选型的原则 (28)5.2 设备选型的确定方法 (28)5.2.1 设备台数的确定方法 (28)5.2.2 定型浆池的确定方法 (28)5.2.3 非定型池,槽,罐容积的确定方法 (28)5.2.3.1 起贮存作用的池,槽容积的计算 (28)5.3 设备的选型和计算 (29)5.3.1 蒸煮管的选型 (29)5.3.2 洗涤筛选设备的选型 (30)5.3.3 漂白设备的计算和选型 (35)5.3.4 泵类设备选型 (38)5.3.5 主要设备一览表 (41)第六章重点车间说明 (42)6.1重点车间水、电、汽、建筑状况 (42)6.2 三废处理说明 (42)6.3 车间布置说明 (42)6.4 采光说明 (43)6.5 通风要求 (43)第七章经济概算 (44)7.1 消耗麦草量的计算 (44)7.2 消耗水量的计算 (44)7.3 消耗电量计算 (44)7.4 用汽量计算 (44)7.5 成本估算 (44)第八章安全防火措施 (45)致谢 .................................................................................................. 错误!未定义书签。
造纸 工程课程设计
目录制浆造纸设计任务书 (2)一、总论 (3)二、生产方法及工艺流程说明 (6)三、所需数据列表 (8)四、浆水平衡计算 (10)五、主要技术指标 (19)致谢 (22)参考文献 (23)工艺流程图及浆水平衡图(见图纸)制浆造纸课程设计任务书学生:杨飒飒一、设计题目:年产十二万吨APMP浆制浆工段的初步设计二、设计依据1、原料:黑杨2、产品:100%杨木APMP3、产量:12万吨/年4、生产方法:APMP制浆5、工作制度:340天/年,22小时/天三、设计说明书内容1、总论2、生产方法及工艺流程说明图3、物料衡算(浆水平衡计算)或热量衡算4、主要技术指标四、绘图内容1、工艺流程图2、浆水平衡图一、总论造纸技术的发明,是我国古代劳动人民智慧的结晶,是对全人类最伟大的贡献之一。
同其他科学技术一样,造纸术也伴随着人类的进步、生产力的发展而产生和发展的,并且反过来又促进社会的进步和生产力的提高,在人类文化、科学、工业、农业、国防和商业等方面的发展发挥了及其重要的作用。
通过纸的应用,人类的各种知识得到传播、妥善的保存,使悠久的历史遗产得到了继承,从而推动人类社会科学文化及商业的不断发展。
我国的制浆造纸工业虽然增长速度较快,但人均占有量与世界发达国家相比,还是差距很远,而且生产和消费水平低,造纸工业水平总体不高,以生产普通低档纸为主,中高档之生产能力不足。
当前我国的造纸工业与国际先进的造纸工业水平相比,主要存在如下问题:1、纤维原料中木材的比重很小,现有的木材也没有得到合理的利用。
因木浆不足,对增加品种,提高质量,提高生产率,都产生不利的影响。
2、原料及能源消耗偏高,并且供应紧张,对环境污染严重。
3、企业规模小,对生产管理和对“三废”治理带来很大困难。
4、技术装备仍很落后,不利于合理组织生产力,以发挥最好的技术经济指标。
因此,我国造纸工业的目前状况来看,要实现我过造纸工业的现代化,使之具有一定的世界先进水平,还需要很大的努力。
造纸设计第一部分
年产10万吨胶印书刊纸造纸车间工艺初步设计(第一部分:工艺流程设计)本设计为日产合格品300吨,全年按365天,除去不能生产的时间,以340天计算,则年产量为10万吨。
1工艺流程及主辅料的选择主料为保证成纸尺寸的稳定、掉毛掉粉少、吸油墨性好,降低生产成本,提高纸的挺度。
本设计中采用25%的自制木浆,75%的化学荻苇浆配抄胶版纸。
工艺流程生产彩色胶版印刷纸的简要流程如下:来浆→浓缩机→磨浆机→混合浆池→成浆池→机外白水槽→三段除渣器→除气罐→一段压力筛→纸机。
工艺流程图↓辅料的选择施胶剂的选择(1)内部施胶施胶剂选用烷基烯酮二聚体AKD ,为了减少水解,选择在上浆泵入口加入。
(2)表面施胶用氧化淀粉或者氧化淀粉配少量聚乙烯醇(PV A),施胶浓度在2.0%~3.0%之间。
:(3)施胶温度:55~65℃。
(4)助留剂:CPAM 和阳离子淀粉,加在一段压力筛的出口。
(5)填料:碳酸钙(6)调色剂:碱性湖蓝和青莲控辅料的使用及加入方式① 阳离子淀粉:糊化后配成5.0%的浓度,过筛加入混合浆池中,用量1.0%。
② AKD 胶:用2份清水按1∶2比例稀释,在冲浆泵中计量连续加入,用量0.16%~0.25%。
配浆池 成浆池 冲浆泵 一段除渣器 流浆箱一段压力筛叩后浆池 漂白浆板 双盘磨浆机 混合损纸 浆池 圆网浓缩机 湿损纸 高频疏解机 水力碎浆机 干损纸 叩前浆塔 湿损纸浆塔 机外白水槽 二段除渣 三段除渣 二段压力筛 除气器水力碎浆机③助留剂:C-PAM溶解后配成0.05%的浓度,在一段压力筛出口计量连续加入,用量150~250mg/l。
④填料:研磨碳酸钙GCC配成2%浓度后,过筛计量连续加入一段压力筛出口,加填量25%。
⑤调色剂:荧光增白剂用量0.143%,碱性湖蓝用量0.001%,碱性青莲用量0.008%。
在在冲浆泵中计量连续加入。
⑥表面施胶剂:M(PV A)∶M(氧化淀粉)为1∶2,施胶工艺为先将熬好的氧化淀粉及PV A胶中混合,调节到15%~18%的浓度,温度控制在60℃,施胶液位尽可能高且稳定,控制适当的回流量。
纸浆造纸厂设计规范标准
纸浆造纸厂设计规第三节车间电力(I)一般规定第6.3.1条与本节容有关的一般设计规定,按《低压配电装置及线路设计规》GBJ54-83、《工业与民用通用设备电力装置设计规》GBJ55-83(包括电动机、电气联锁、起重机、电气净化电源等)及《工业与民用电力装置的电气测量仪表装置设计规》GBJ63-83执行。
有关车间高压配电的设计,按《工业与民用35KV高压配电装置设计规》GBJ60-83及本章第二节的有关规定执行。
第6.3.2条电气设备及线路的选择,应适合各种自然环境条件(如温度、湿度、海拔、风沙、烟雾及大气污染等)和使用场所的环境因素。
各种使用场所非长长的主要环境特征参考下表。
第6.3.3条车间的电气设备与线路,应安装在操作和检修方便之处。
但当电气设备的使用环境条件不能适应环境因素的特征时,宜将电气设备集中安装在环境正常的单独房间。
避免将电气设备装在物料、水、汽、火焰及化学药剂可能喷溅与滴漏的地方。
表6.3.2 各种使用场所非政策的主要环境特征表注:Q-2、H-1、H-2、H-3等级的划分,可参阅《爆炸和火灾危险场所电力装置设计规》GBJ58-83。
(II)低压配电系统第6.3.4条低压配电系统应与各车间的生产系统相适应。
同一生产系统的用电设备宜用同一母线或线路供电;平行的生产系统或互为备用的用电设备,宜由不同母线或线路供电;平行生产系统的公用的用电设备,当任一生产系统的电源中断时,可通过转换获得电源;生产系统停电检修时,应考虑检修电源。
同步电动机及其励磁装置。
冷却风机、油泵等辅机的交流电源,应引自同一母线。
当上述辅助电机失电时,主电源应能自动停止。
第6.3.5条电力与照明负荷一般由同一台变压器不同的低压回路供电。
个别原理变电所的建筑物,允许电力与照明负荷合用低压回路。
第6.3.6条低压配电系统应根据车间特点、用电设备的数量与容量及电源条件等选定,一般采用放射式与树干式兼有的混合式配电系统。
容量较大的电动机一般采用放射式配电系统。
制浆造纸工程设计课程设计 (2)
制浆造纸工程设计课程设计一、课程概述本课程旨在介绍制浆造纸工艺流程,涵盖了对木材、废纸和棉麻等原料的加工过程,以及接下来的化学处理和机械操作。
本课程强调工程设计的实践性,通过对废纸制浆和造纸工艺的模拟实验以及相关设备的设计,加深学生对制造业流程的理解与掌握,进一步提高学生的实践操作技能。
二、课程设计目标1.掌握制浆造纸流程的基本原理和设备;2.学习如何进行实验检测,并了解检测设备是如何运行的;3.学习分析实验数据,并使用计算机编程完成相关数据处理;4.了解森林工业生产、环保方面的相关知识;5.深入了解制浆造纸领域内最新技术和发展方向。
三、课程内容3.1 制浆流程1.木材制浆工艺;2.草纸浆制浆工艺;3.废纸制浆工艺。
3.2 造纸流程1.水洗制浆;2.造纸原料的开北和清洁;3.破碎、粉碎、筛分及搅拌;4.造纸机锤式碎浆;5.斜齿圆锥式分级筛和倾斜式压洗机;6.缥两轮牵伸除泡机;7.省能型普通真空吸附式急冷机。
3.3 实验操作1.进行木材、废纸、棉麻的制浆实验;2.利用自制造纸机进行造纸实验;3.进行制浆造纸的实验检测并使用计算机编程完成相关数据处理。
四、实验设备4.1 制浆实验设备1.高温加热水槽;2.蒸汽加热锅炉;3.电磁振荡筛;4.振荡筛分机。
4.2 造纸实验设备1.速率调整仪;2.离心泵;3.真空压滤机;4.造纸机。
五、考核方式1.课堂出勤+课堂表现占25%;2.实验操作报告占25%;3.设计任务占50%。
六、教学方法1.讲授法,介绍制浆造纸流程、设备、检测等知识点;2.实验操作,学生进行制浆造纸实验并编写实验报告;3.授课后期,布置设计任务并安排学生到企业中进行实践操作。
七、参考资料1.《纸浆制造技术与工艺概论》;2.《造纸工程概论》;3.《纸张工程概论》;4.《森林工业生态环保》。
制浆造纸工程设计
制浆造纸工程设计(红色的是我们考过的)-2008注意:我们09届的题型是:名词解释,简答,论述(要点答对即给分),大家对答案相对少的都记下来哈!!!!名词解释1、工程项目建设程序:是指建设项目从设想、选择、评估、决策、设计、施工安装到竣工验收、投入生产整个建设过程中,各项工作遵循的先后次序的法则。
2、生产工艺流程是指从原料开始,经过各车间、工段的顺序加工,制成成品的整个生产过程。
3、可行性研究:是项目建议书批准或核准之后开展的一项重要的决策性工作,是对拟建的工程项目进行技术和经济的可行性分析、论证和多方案比较,提出科学、客观的评价意见,确认可行后,编制可行性研究报告,为项目的决策提供依据。
4、市场需求预测是对项目的产出品和所需的主要投入品的市场容量、价格、竞争力,以及市场风险进行分析预测。
5、产品供需预测是利用市场调查所获得的信息资料,对项目产品未来市场供应和需求的数量、品种、质量、服务进行定性与定量分析。
6、建设规模也称生产规模,是指项目设定的正常生产运营年份可能达到的生产能力或者使用效益。
7、项目资本金是指投资项目总投资中必须包含一定比例的、由出资方实缴的资金,这部分资金对项目的法人而言属于非负债资金。
8、国家预算内投资简称“国家投资”,是指以国家预算资金为来源并列入国家计划的固定资产投资。
9、自筹投资指用于进行固定资产投资的上级主管部门、地方和单位、城乡个人的自筹资金。
也就是说,自筹投资由地方自筹资金、部门自筹资金、企业事业单位自筹资金、集体、城乡个人自筹资金组成。
10、项目的负债是指项目承担的能够以货币计量的,需要以资产或者劳务偿还的债务。
一般包括银行贷款、发行债券、设备租赁和借用国外资金等融资渠道。
11、资金的时间价值:货币作为社会生产资金,投入生产或流通领域,参与再生产过程,就会带来利润,得到增值,这就是资金的时间价值。
12、设计概算是指在初步设计或扩大初步设计阶段,根据设计要求对工程造价进行的概略计算。
制浆造纸设计
制浆造纸设计统一技术措施(2012年版)XXXX有限责任公司目录第一章一般规定 (1)一、总则 (1)二、图纸编号 (1)三、图签书写 (4)四、阀门及管件图例 (5)五、常用参数代号 (6)六、常见图例 (7)七、标注有关规定 (9)八、专业校审提纲 (10)第二章工艺专业提资深度与要求 (12)一、向土建专业提资(结构、建筑各一份) (12)二、向总图提资 (13)三、向给排水专业提资 (13)四、向热力专业提资 (13)五、向电力专业提资 (14)六、向暖通专业提资 (14)七、向自控仪表专业提资 (15)八、向设备设计提资 (15)九、工艺提资设备布置图要求 (15)十、工艺提资管道布置图要求 (16)十一、工艺提资预埋件、预留孔图要求 (18)十二、其它 (19)第三章工艺专业施工图统一技术措施 (20)一、制浆造纸工艺专业施工图的组成 (20)二、设计文件目录 (20)三、设计说明书 (21)四、设备一览表 (25)五、管道管件材料表 (26)六、首页图 (27)七、工艺流程图 (27)第四章主要配套专业施工图统一技术措施 (29)一、造纸厂建筑专业统一技术措施 (29)二、结构专业技术统一措施 (30)三、电气专业技术统一措施 (30)四、自控仪表统一措施 (32)五、暖通空调设计统一技术措施 (33)第一章一般规定一、总则编制可行、实用的制浆造纸厂设计统一技术措施,为设计师提供相关设计资料,使设计处于受控状态,减少设计中常见错、漏、碰、缺等问题出现,提高公司制浆造纸厂设计的品质及效率。
1、在执行本措施时,必须首先满足国家现行标准、规范,并符合行业和地方的相关规定和要求。
2、鉴于建设部已经编制了相关专业的统一技术措施,故本措施如有与部编措施相冲突处,应以部编措施为准。
3、本措施由公司生产技术部组织第五设计所具体编制,相关内容由生产技术部和第五设计所负责解释。
二、图纸编号1、基本形式ab、年份代号,签订合同年份c、母项代号,合同编号,一般与年份号一起确定。
纸浆造纸厂设计规范范文
纸浆造纸厂设计规范纸浆造纸厂设计规范第三节车间电力(I)一般规定第 6.3.1条与本节内容有关的一般设计规定,按《低压配电装置及线路设计规范》GBJ54-83、《工业与民用通用设备电力装置设计规范》GBJ55-83(包括电动机、电气联锁、起重机、电气净化电源等)及《工业与民用电力装置的电气测量仪表装置设计规范》GBJ63-83执行。
有关车间高压配电的设计,按《工业与民用35KV高压配电装置设计规范》GBJ60-83及本章第二节的有关规定执行。
第 6.3.2条电气设备及线路的选择,应适合各种自然环境条件(如温度、湿度、海拔、风沙、烟雾及大气污染等)和使用场所的环境因素。
各种使用场所非长长的主要环境特征参考下表。
第6.3.3条车间的电气设备与线路,应安装在操作和检修方便之处。
但当电气设备的使用环境条件不能适应环境因素的特征时,宜将电气设备集中安装在环境正常的单独房间内。
避免将电气设备装在物料、水、汽、火焰及化学药剂可能喷溅与滴漏的地方。
表6.3.2 各种使用场所非政策的主要环境特征表注:Q-2、H-1、H-2、H-3等级的划分,可参阅《爆炸和火灾危险场所电力装置设计规范》GBJ58-83。
(II)低压配电系统第6.3.4条低压配电系统应与各车间的生产系统相适应。
同一生产系统的用电设备宜用同一母线或线路供电;平行的生产系统或互为备用的用电设备,宜由不同母线或线路供电;平行生产系统的公用的用电设备,当任一生产系统的电源中断时,可经过转换获得电源;生产系统停电检修时,应考虑检修电源。
同步电动机及其励磁装置。
冷却风机、油泵等辅机的交流电源,应引自同一母线。
当上述辅助电机失电时,主电源应能自动停止。
第6.3.5条电力与照明负荷一般由同一台变压器不同的低压回路供电。
个别原理变电所的建筑物,允许电力与照明负荷合用低压回路。
第 6.3.6条低压配电系统应根据车间特点、用电设备的数量与容量及电源条件等选定,一般采用放射式与树干式兼有的混合式配电系统。
日产300吨制浆造纸综合厂设计
日产300吨制浆造纸综合厂设计毕业论文日产300吨制浆造纸综合厂设计第一章绪论 (4)1.1 制浆造纸行业的背景和竹浆造纸的发展 (4) 1.1.1 制浆概念和基本流程 (4)1.1.2 制浆的现状 (4)1.1.3 非木浆的发展 (4)1.2 竹子制浆 (5)1.2.1 竹子的分布 (5)1.2.2 竹子的特性 (5)1.2.3 竹子制浆工业的发展 (6)1.2.4 竹浆的生产质量指标 (6)1.3 工厂设计可行性分析 (7)1.3.1 制浆造纸厂选址的重要性 (7)1.3.2 厂址选择的基本原则 (8)1.4 厂址的选择 (9)1.4.1 国家政策导向 (9)1.4.2 地理条件适宜 (9)1.4.3 交通条件良好 (10)1.4.4 气候条件宜人 (10)1.4.5 原料充足 (10)1.4.6 能源来源 (11)第二章全厂总平面设计 (12)2.1 总平面设计基本原则 (12)2.2 全厂总平面布置图分析 (12)2.2.1 按功能分区布置 (12)2.2.2 建、构筑物布置 (14)2.2.3 厂内外交通运输线路网的布置 (14)2.2.4 厂房的方向、位置和间距 (14)2.2.5 辅助、附属车间及其他服务环节的布置 (15)2.2.6 预留扩建场地 (15)2.3 绘制总平面图 (15)第三章工艺流程设计及流程图绘制 (16)3.1 生产工艺流程设计的重要性 (16)3.2 生产工艺流程的原则和步骤 (16)3.2.1 生产工艺流程的原则 (16)3.2.2 生产工艺流程设计的步骤 (16)3.3 工艺流程设计及说明 (17)3.3.1 备料方法的选定 (17)3.3.2 蒸煮方法的选定 (17)3.3.3 洗涤方法的选定 (18)3.3.4 筛选方法的选定 (18)3.3.5 净化方法的选定 (18)3.4 绘制生产工艺流程图的要求................ 错误!未定义书签。
