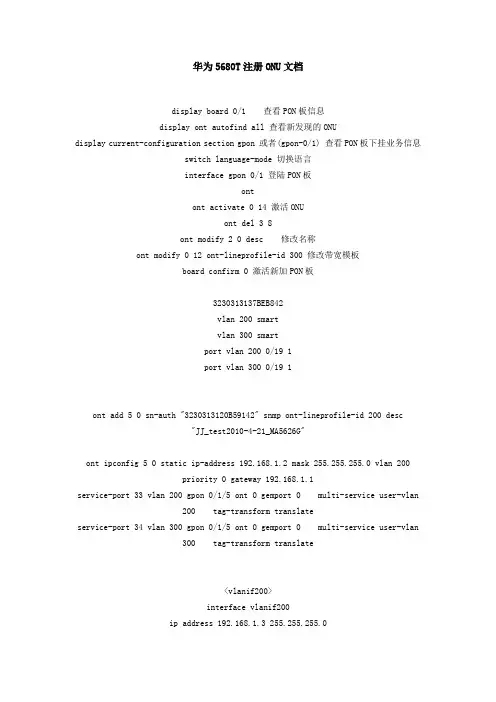

华为5680T注册ONU文档

华为5680T注册ONU文档

华为5680T注册ONU文档display board 0/1 查看PON板信息display ont autofind all 查看新发现的ONUdisplay current-configuration section gpon 或者(gpon-0/1) 查看PON板下挂业务信息switch language-mode 切换语言interface gpon 0/1 登陆PON板ontont activate 0 14 激活ONUont del 3 8ont modify 2 0 desc 修改名称ont modify 0 12 ont-lineprofile-id 300 修改带宽模板board confirm 0 激活新加PON板3230313137BEB842vlan 200 smartvlan 300 smartport vlan 200 0/19 1port vlan 300 0/19 1ont add 5 0 sn-auth "3230313120B59142" snmp ont-lineprofile-id 200 desc"JJ_test2010-4-21_MA5626G"ont ipconfig 5 0 static ip-address 192.168.1.2 mask 255.255.255.0 vlan 200priority 0 gateway 192.168.1.1service-port 33 vlan 200 gpon 0/1/5 ont 0 gemport 0 multi-service user-vlan200 tag-transform translateservice-port 34 vlan 300 gpon 0/1/5 ont 0 gemport 0 multi-service user-vlan300 tag-transform translate<vlanif200>interface vlanif200ip address 192.168.1.3 255.255.255.0打开PON的自动发现ONU功能interface gpon 0/1port 0 ont-auto-find enableport 1 ont-auto-find enableport 2 ont-auto-find enableport 3 ont-auto-find enableport 4 ont-auto-find enableport 5 ont-auto-find enableport 6 ont-auto-find enableport 7 ont-auto-find enable查看ONU自动上线情况:display ont autofind all将发现的ONU绑定能力集模板:ont add 1 25 sn-auth "3230313137BEB842" snmp ont-lineprofile-id 300 desc"JJ_ZheDianSuShe_D1#2_MA5626G"下发ONU的管理IP地址及VLAN和网关,首次下发优先级用:0ont ipconfig 2 14 static ip-address 10.22.249.16 mask 255.255.255.128 vlan40 priority 0 gateway 10.22.249.1下发后登陆该ONU设备,给该ONU设备加载上专用补丁:MA5626G V800R305C00B063SPH005sysname DC_FuRongXiaoQu_1#2_MA5626Gload patch ftp 120.203.92.1 SPH005patch activate SPH005patch run SPH005load packetfile ftp 120.203.92.1 H821EPUA_boardpacket.bin然后REBOOT该设备,重启完后重新登录该ONU删除掉原有下发的ip和业务流,即删除掉上两个步骤的数据。

H3CONU配置

H3CONU配置

H3CONU配置华三专线VPN用户ONU配置模板vlaninterface Oltport hybrid vlan taggedinterface Onu:descriptionbind onuiduni vlan-mode tag pviduni 1 port-isolateuni 2 port-isolateuni 3 port-isolateuni 4 port-isolateport link-type trunk华三专线VPN用户ONU更换配置display current-configuration interface olt display onuinfo interface Oltdisplay current-configuration interface onu: interface Onu:undo bind onuidbind onuidquit//一下为详细配置信息华为和华三系列PON目前有华为65系列和华三75系列4.1. 查看:1. display current-configuration interface olt /可查所有PON 口的配置信息,根据其中的PON口描述,可以找到编号对应的PON 口,如描述为1828E-K的PON口。

2. display onuinfo interface Olt1/0/1 /可看该PON口(Olt1/0/1)下所有ONU的信息。

Up为正常,Offline为离线,Slient为未注册,Down为状态异常(型号不对或光功率越限或ADMIN DOWN)3. display mac-address /可查目前设备上来的MAC信息,该命令后接限定条件,可以看到想要的MAC信息,(后接?即可查能用的限定条件)4.2. 新装:思路:新建ONU,绑定MAC,配置电口VLAN信息比如要在1828E-E.15上新装一个MAC为aaaa-aaaa-aaaa的ONU。

华为MA5683T新加ONU数据配置

华为MA5683T新加ONU数据配置

OLT侧配置:1、登录OLT用户名:root密码:admin进入特权模式:enable //提示符由>变为#进入配置模式:config //提示符由#变为(config)#2、添加ONT模板(这个步骤在OLT开局时已经配置,MA5620E、MA5626E、MA5616都是使用统一的模板,profile-id为17):ont-profile add epon profile-name MA5620E profile-id 173、确认ONU的MAC地址:display -ont auto 1看单口加all看所有,-find all epon//此命令显示上报ONT的端口号和ONT的MAC地址,比如:0/1/3 XXXX-XXXX-XXXX 表示0/1槽epon单板 3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT4、确认ONT:MA5680T(config)#interface epon 0/1 //进入epon单板MA5680T(config-if-epon-0/1)#ont add 1 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E //红色位置是需要修改的:3是上报ONT的PON口端口号 xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E为此ONT的描述信息,标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDMA5680T(config-if-epon-0/1)#ont snmp 1 13 v1 public private 123.157.97.226 162 N2000server//配置SNMP信息,26是此ONU的ONTID5、配置下发ONU的IP地址:MA5680T(config-if-epon-0/1)#ont ipconfig 113ip-address 10.9.4.123 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97//红色位置是需要修改的:3是上报ONT的PON口端口号 26是此ONU的ONTID 10.9.2.108是ONT的IP地址。

华为的OLT和ONU产品手册

华为的OLT和ONU产品手册

华为xPON产品由OLT和ONU两大部分构成,列表如下:目录1OLT产品系列 (3)1.1MA5680T (3)1.2MA5683T (5)2ONU产品系列 (8)2.1HG810e (8)2.2HG813e (9)2.3HG850e (9)2.4HG866e (10)2.5HG8240 (11)2.6HG8245 (12)2.7HG810 (13)2.8HG813 (13)2.9HG850a (14)2.10HG861 (15)2.11HG863 (16)2.12HG866 (16)2.13HG8500 (17)2.14MA5610 (18)2.15MA5612 (20)2.16MA5620/MA5626 (22)2.17MA5616 (25)2.18MA5603T (28)2.19UA5000 (31)1 OLT 产品系列 1.1MA5680TMA5680T 光接入设备作为GPON/EPON 系统中OLT 设备,和终端ONU 设备配合使用,可以提供GPON/EPON 接入业务,满足FTTH 光纤到户、FTTB 光纤到楼、微基站传输、IP 专线互联、带宽批发等组网需求。

硬件外观MA5680T 业务框有23个槽位,顶部配置一个风扇框。

业务框通过挂耳固定在机柜中。

MA5680T 业务框的外观如图所示:配置MA5680T 业务框提供16个业务板槽位和2个主控板槽位,业务框提供23个槽位号,其中左起第一个槽位可插2块电源接口板和1块时钟处理板,最后一个槽位可插2块上行接口板。

业务板业务板业务板业务板业务板业务板业务板业务板业务板业务板业务板业务板业务板业务板业务板业务板风 扇 框电源电源12122234567891011121314151617181920GPIOS C U G I US C U G I U 0MA5680T 支持的单板MA5680T业务框参数表MA5680T运行环境参数MA5680T电源参数1.2MA5683TMA5683T光接入设备作为GPON/EPON系统中OLT设备,其功能和作用跟MA5680T 相似,属于中小容量OLT设备。

华为16口,24口onu注册

华为16口,24口onu注册

华为16口,24口onu注册switch language-mode 当前语言模式已切换到本地语种查询命令:display ont autofind all \\查系统发现的onudisplay service-port board 0/12\\查询内外层的vlan及onu编号等display board 0/1MA5627#display current-configuration \\查onu的配置。

configinterface epon 0/1display ont optics-info 4 1华为ONU的收光方式查法一、删除旧onu(config下):liaobu5680T(config)#undo service-port vlan2122 epon0/12/6 ont 13liaobu5680T(config)#interface epon 0/12liaobu5680T(config-if-epon-0/1)#ont delete 6 13undo service-port all 删掉ONU里面的信息二、MA5627E上线配置(修改onu编号,mac和vlan号,onu ip,然后复制粘贴)\\ 统一网关:172.30.1.254,设onu ip 172.30.13.32,13表示0/1/3槽位,32表示编号为32的Onu. 如此类推:interface epon 0/12ont add 6 13 mac-auth9C28-EFB7-EE7F snmp ont-lineprofile-id 25 desc jingmingxiang6haoont ipconfig 6 13 ip-address 172.30.126.13mask 255.255.0.0 gateway 172.30.1.254 manage-vlan 77quitservice-port vlan 77 epon 0/12/6 ont 13 multi-service user-vlan 77service-port vlan 2122 epon 0/12/6 ont 13 multi-service user-vlan 113telnet 172.30.126.13rootmduadminenableconfring check enablevlan 113port vlan 113 0/0 1port vlan 113 0/0 2service-port 0 vlan 113eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 1 vlan 113 eth 0/1/2 multi-service user-vlan untaggedrx-cttr 6 tx-cttr 6service-port 2 vlan 113eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 3 vlan 113eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 4 vlan 113eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 5 vlan 113eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 6 vlan113eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 7 vlan 113 eth 0/1/8 multi-service user-vlanservice-port 8 vlan 113 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6rx-cttr 6 tx-cttr 6service-port 10 vlan113eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 11 vlan 113 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 12 vlan 113eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 13 vlan 113 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 14 vlan113eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 15 vlan 113 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 16 vlan 113eth 0/1/17 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 17 vlan 113 eth 0/1/18 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 18 vlan 113 eth 0/1/19 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 19 vlan 113 eth 0/1/20 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6rx-cttr 6 tx-cttr 6service-port 21 vlan 113 eth 0/1/22 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 22 vlan 113 eth 0/1/23 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 23 vlan 113 eth 0/1/24 multi-service user-vlanservice-port 24 vlan 113 eth 0/1/25 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6savequityquityMA5616:说明:5680T发光范围:-1~ 5db 收光要求:-24db 以内单板硬件及指示灯含义:############################################# ########### CCUB 中央控制单元板############################################# ########### RUN ALM:运行状态指示灯绿灯1s 亮1s 灭周期闪烁单板运行正常绿灯0.25s 亮0.25s 灭周期闪烁单板启动加载中红灯亮单板运行故障LINK:链路状态指示灯(GE 光口和PON 光口)绿灯亮链路正常绿灯灭链路不正常ACT:数据状态指示灯(GE 光口)黄灯闪烁有数据传输黄灯灭无数据传输AUTH:认证指示灯(PON 光口)绿灯亮认证通过绿灯灭没有进行认证过程绿灯0.25s 亮0.25s 灭周期闪烁正在进行认证过程############################################# ######### PAIA 交流电源板############################################# ######### PWR:运行状态指示灯绿灯常亮交流模块输入或输出正常红灯常亮交流模块输入或输出故障灯灭无输入############################################# ############ ADLE 32 路ADSL2+业务板############################################# ############ RUN ALM:运行状态指示灯绿灯常亮单板运行正常红灯常亮单板故障############################################# ###########ASRB 32 路POTS 业务板############################################# ########### RUN ALM:运行状态指示灯绿灯常亮单板运行正常红灯常亮单板运行故障设备登陆方式:1、串口登陆通过串口线连接设备console口,波特率为9600,其它的为默认2、telnet 通过telnet远程登陆设备管理地址登陆方法:登陆后,出现选择service-port选项,直接回车,输入缺省用户名/口令:root/mduadmin进入到用户模式,此时提示符为MA5616>输入enable进入系统模式,此时提示符为MA5616#在系统模式下执行常用的查看操作命令:ZZ_FTTYC_53#1F_MA5616#switch language-mode //切换提示语言为本地语言(中文)当前语言模式已切换到本地语种ZZ_FTTYC_53#1F_MA5616#display language //显示当前设备软件版本信息本地语种:语种名称: 简体中文(默认语种)版本信息: MA5616V800R306C01B053通用语种:语种名称: 英文(默认语种)版本信息: MA5616V800R306C01B053ZZ_FTTYC_53#1F_MA5616#display patch all //显示当前设备软件版本补丁信息软件版本:MA5616V800R306C01B053SPH006------------------------------------------------------------------------系统当前补丁的状态:------------------------------------------------------------------------补丁名称补丁状态发布状态补丁属性是否依赖其它补丁------------------------------------------------------------------------SPH006 运行态正式热补丁否------------------------------------------------------------------------总数:1系统可回退的状态:------------------------------------------------------------------------补丁名称补丁状态发布状态补丁属性是否依赖其它补丁------------------------------------------------------------------------SPH003 运行态正式热补丁否------------------------------------------------------------------------总数:1ZZ_FTTYC_53#1F_MA5616#display board 0 //显示设备当前的单板运行状态-------------------------------------------------------------------------槽号板名称状态扣板0 扣板1 在线状态-------------------------------------------------------------------------0 H831CCUB 主用正常EP1A ASDA123 H838ASRB 正常4 H835ADLE 正常5 H831PAIA 正常-------------------------------------------------------------------------ZZ_FTTYC_53#1F_MA5616(config)#display board 0/0 //查看主控板工作状态------------------------------板名称: H831CCUB板状态: 主用正常------------------------------扣板[0] : H831EP1A 状态: 正常扣板[1] : H836ASDA 状态: 正常-----------------------------------------------------------------------------端口端口COMBO 光模块网线速率双工流控端口链路类型模式状态自适应(Mbps) 激活状态-----------------------------------------------------------------------------0 GE 光口- - 自协商自协商关激活离线-----------------------------------------------------------------------------注意: 端口为电口千兆全双工时设置MDI所有值无效-----------------------------------------------------------------------------端口号端口类型MAC 注册状态链路状态-----------------------------------------------------------------------------1 EPON 0018-82B0-83E5 扩展OAM注册在线-----------------------------------------------------------------------------ZZ_FTTYC_53#1F_MA5616#display if-h248 all //显示h248接口状态,以此来判断设备是否在软交换上注册成功与否-------------------------------------------------------------------------接口标识传输方式接口状态MG端口MGIP地址MGC 端口MGCIP地址/域名-------------------------------------------------------------------------0 UDP 正常2944 172.16.25.2 2944 VLAN250-TO-ZY-MGC-COCO3-------------------------------------------------------------------------ZZ_FTTYC_53#1F_MA5616#display pstn state 0/3 //显示设备语言单板各个语音端口的状态------------------------------------------------------------------ 框/槽/端口物理运行态物理管理态业务运行态业务管理态线路状态------------------------------------------------------------------0 /3 /0 正常未环回,未测试空闲启动服务正常0 /3 /1 正常未环回,未测试空闲启动服务正常0 /3 /2 正常未环回,未测试空闲启动服务正常0 /3 /3 正常未环回,未测试空闲启动服务正常0 /3 /4 正常未环回,未测试空闲启动服务正常0 /3 /5 正常未环回,未测试空闲启动服务0 /3 /6 正常未环回,未测试空闲启动服务正常0 /3 /7 正常未环回,未测试空闲启动服务正常0 /3 /8 正常未环回,未测试空闲启动服务正常0 /3 /9 正常未环回,未测试空闲启动服务正常0 /3 /10 正常未环回,未测试空闲启动服务正常0 /3 /11 正常未环回,未测试空闲启动服务正常0 /3 /12 正常未环回,未测试空闲启动服务正常0 /3 /13 正常未环回,未测试空闲启动服务正常0 /3 /14 正常未环回,未测试空闲启动服务正常0 /3 /15 正常未环回,未测试空闲启动服务正常0 /3 /16 正常未环回,未测试空闲启动服务0 /3 /17 正常未环回,未测试空闲启动服务正常0 /3 /18 正常未环回,未测试空闲启动服务正常0 /3 /19 正常未环回,未测试空闲启动服务正常0 /3 /20 正常未环回,未测试空闲启动服务正常0 /3 /21 正常未环回,未测试空闲启动服务正常0 /3 /22 正常未环回,未测试空闲启动服务正常0 /3 /23 正常未环回,未测试空闲启动服务正常0 /3 /24 正常未环回,未测试空闲启动服务正常0 /3 /25 正常未环回,未测试空闲启动服务正常0 /3 /26 正常未环回,未测试空闲启动服务正常0 /3 /27 正常未环回,未测试空闲启动服务0 /3 /28 正常未环回,未测试空闲启动服务正常0 /3 /29 正常未环回,未测试空闲启动服务正常0 /3 /30 正常未环回,未测试空闲启动服务正常0 /3 /31 正常未环回,未测试空闲启动服务正常------------------------------------------------------------------ 查看宽带端口状态ZZ_FTTYC_53#1F_MA5616#config //进入config模式ZZ_FTTYC_53#1F_MA5616(config)#interface adsl 0/4 //进入宽带单板ZZ_FTTYC_53#1F_MA5616(config-if-adsl-0/4)#display line operation all //显示ADSL端口状态{ || }:命令:display line operation all此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间要继续吗? (y/n)[n]:y--------------------------------------------------------------------Xdsl 上行下行上行下行上行最下行最上行输下行输上行下行端口噪容噪容衰减衰减大速率大速率出功率出功率速率速率---- ----- ----- ----- ----- ------ ------ ------ ------ ----- -----0 9.0 11.7 32.0 20.0 516 12262 11.5 19.8 484 4092----------------------------------------------------------------------------注意: 未显示出的端口表示没有激活ZZ_FTTYC_53#1F_MA5616(config)#test //进入测试模式ZZ_FTTYC_53#1F_MA5616(config-test)#pots circuit-test 0/3/0 busy force //对语音端口进行内线测试ZZ_FTTYC_53#1F_MA5616(config-test)#pots loop-line-test 0/3/0 busy force //对语音端口进行外线测试ZZ_FTTYC_53#1F_MA5616(config)#loopback test 0/4/0 //对ADSL线路进行测试。

华为ONU数据配置

华为ONU数据配置

华为ONU 数据配置进入OLT 的config 配置模式执行display ont autofind all 查找需要进行配置的ONU进入单板:interface epon 0/1ont add 3 sn-auth xxxx-xxxx-xxxx snmp ont-lineprofile-id 17 descQZ_ChunJiangHuaYuan_35#1_MA5620E ,其中 3 代表PON 口的位置,xxxx-xxxx-xxxx 代表ONU 的MAC 地址,后面未ONU 的描述信息,一般填写ONU 的详细装机地址确认是否PON 口添加成功,display board 0/1 即可查到该ONUIDont ipconfig 3 26 static ip-address 192.168.200.9 mask 255.255.255.0 vlan 3priority 0 gateway 192.168.200.1 配置SNMP 信息,26 代表其ONUID ,192.168.200.9 代表ONU 配置的IP 地址, 3 代表ONU 透传的管理VLAN添加service-port :service-port vlan 3 gpon 0/1/3 ont 126 gemport 1 multi-service user-vlan 3service-port vlan 1410 gpon 0/1/3 ont 26 gemport 2 multi-service user-vlan 1000 对于纯宽带的MA5626E 需要添加管理Vlan 和数据Vlan 两条,1410 对应外层VLAN ,1000 对应内层VLAN ,而对于带语音的MA5620E 、MA5616 还需要多添加两个语音Vlan。

上述步骤完成后可以ping通ONU,则可以通过telnet,配置ONU的数据登陆 ONU ,进入 config 配置模式配置宽带数据:ip route-static 10.12.69.0 255.255.255.0 10.12.214.33 路由 voipvoip 信息ip address media 10.12.213.37 10.12.213.33ip address signaling 10.12.214.37quit vlan 1000 to 1015// 添加数据 Vlan port vlan 1000 to 1015 0/0 1//在上行口透传undo service-port all//删除默认配置的 service-port y //添加宽带的 service-portsave //保存数据对于纯宽带的 ONU ,配置到这里就可以了。

华为ONU IPTV交互流程及开局配置汇总

华为ONU IPTV交互流程及开局配置汇总

OLT侧配置:ont-srvprofile epon profile-id 3 profile-name "HW850E"ont-port pots 2 eth 4port eth 2 multicast-tagstrip untagport multicast-vlan eth 2 4020 --------------组播vlanCommitont-lineprofile epon profile-id 32 profile-name "4-4M"llid dba-profile-id 13 -----------请根据ONT上行限速要求选择相应DBA带宽llid ont-car 131 ------------引用的traffic index ,对ONT下行限速Commitinterface epon 0/1ont add 0 6 password-auth "123A7C3E087C4E1A" always-on oam ont-lineprofile-id 32 ont-srvprofile-id 3 desc "HW-ONU1073500"ont port native-vlan 0 6 eth 1 vlan 1210 -----------上网vlanont port native-vlan 0 6 eth 2 vlan 43ont port native-vlan 0 6 eth 3 vlan 1210ont port native-vlan 0 6 eth 4 vlan 1210Quitservice-port 521 vlan 43 epon 0/1/0 ont 6 multi-service user-vlan 43 tag-transform translate service-port 522 vlan 4020 epon 0/1/0 ont 6 multi-service user-vlan 4020 tag-transform translate service-port 1 vlan 1101 epon 0/1/0 ont all multi-service user-vlan 1000 to 1300 tag-transform defaultservice-port 3 vlan 701 epon 0/1/0 ont all multi-service user-vlan 4050 to 4060 tag-transform defaultbtvigmp user add service-port 521 no-auth igmp-version v2multicast-vlan 4020igmp multicast-vlan member service-port 521桥接+语音型ONT组网场景(EPON接入)下,ONT通过web方式配置语音参数,其他上网及IPTV业务无需设置。

ONU数据配置步骤

ONU数据配置步骤

一、选择需要进入的OLTrugaoydrgyd@123enaconswi landisp ont autofind all(自动发现已经上线设备)记录好MAC地址、OLT、PON口、ONT、VLAN(外层和内层)、配置在ONU的第几口根据现场人员提示是配什么设备的数据或看已上线设备信息确定设备型号二、确认OLT下有没有添加VLAN信息如果提示为VLAN不存在,需添加VLAN添加外层VLAN脚本(需注意语言和互联网VLAN有区别)VLAN 2554 SMartVLAN ATTrib 2554 Q-in-qPORT VLan 2554 0/17 0PORT VLan 2554 0/17 1display vlan 2082 查询VLAN属性一般互联网VLAN属性: QinQ 单层语音VLAN属性: common quit 是退出板子 VLAN属性是common 不要后缀 TAGVLAN 2374 SMartPORT VLan 2374 0/17 0PORT VLan 2374 0/17 1三、不得用于商业用途1.ONU下挂IAD使用复件HG8240 脚本模板为0/17/0 2 VLAN 2544 2531interface epon 0/17ont add 0 2 mac-auth 9017-AC0F-4478 oam ont-lineprofile-id 18 ont-srvprofile-id 4095 desc RG-haiweixiaofangzhidui ont port native-vlan 0 2 eth 1 vlan 2531(1 此处为ONU的第几口)quitservice-port vlan 2554 epon 0/17/0 ont 2 multi-service user-vlan 25312.ONU直接开语音使用复件 8240-语音直接下挂ONU 脚本修改参数和上面一样3.813E和8010配置方法与8240相同四、删除老数据第一种直接删除该PON口下的ONT (注意不能乱用,如果该ONU有其他老数据,也会删掉)undo service-port epon 0/6/0 ont 27Yinterface epon 0/6ont delete 0 27quit第二种undo service-port 8409 索引删除第几口数据先查找VLAN (display vlan 2066),然后会看到前面的索引(上面标黄)不得用于商业用途五、查找老数据用MAC查找PON display ont info by-mac 0819-A6AA-2874但需要在设备配置的OLT里查找,可查找到PON口、大设备的IP地址等信息六、配置大设备(5620、5626等),详见脚本(B类)1.先给ONU设置管理IP地址(IP地址需要向小丁他们要)以PON口为0/3/1 2为例vlan 3201/3202inter epon 0/3 ////进入单板模式ont add 1 2 mac-auth 0025-9EA2-57DB snmp ont-lineprofile-id 17 desc jinmaoguoji-16-01 ///// 添加ONU,后面的desc(描述)要按要求来ont ipconfig 1 2 ip-address mask gateway manage-vlan 6 ////给ONU配个管理IPont snmp-profile 1 2 profile-id 18 ///绑定网管模板quitservice-port vlan 6 epon 0/3/1 ont 2 multi-service user-vlan 6 /////做一条管理VLAN的业务端口(6在做以上命令之前先输入display vlan 4020 如果提示不存在4020则还为6,如果4020下面有数据,则改为4020)////////////////////////////////////////////////////////////////////////////////////////////业务板vlan 3201 smart //// 建VLANyservice-port vlan %d epon 0/3/0 ont 15 multi-service user-vlan %d ///////在OLT上做业务端口service-port vlan 3201 epon 0/3/1 ont 2 multi-service user-vlan 3202 tag-transform default ////细流(%d从内层VLAN开始)service-port vlan 34 epon 0/1/3 ont all multi-service user-vlan 447 to 470 tag-transform default /////粗流以上都是在OLT里配置(注意save保存一下),以下命令为在ONU里配置(注意记下ONU的管理IP地址)首先用ONU的管理IP地址登陆ONUONU宽带业务1.登陆ONU不得用于商业用途rootmduadminenconfswitch langdisplay service-port all2.命名ONU(老的ONU就不用做这个命令了)sysname RG-TWYY-B16-U1-ONU01 //ONU命名3.定义时间(老的ONU就不用做这个命令了)time 2014-08-29 11:09:00 ///定义系统时间vlan 3202 /// 建VLANyport vlan 3202 0/0 1 ////从上行口透传MA5612是0 口,其它是1口yservice-port vlan %d eth 0/4/%d multi user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5612service-port vlan 3202 eth 0/1/1 multi user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5626,MA5620(此为ONU的第几个口,第一口就是1)service-port vlan %d eth 0/1/%d user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5626E,MA5620E autosave time on ////自动保存save此做法只适合集团业务,驻地网业务不适用不得用于商业用途仅供个人用于学习、研究;不得用于商业用途。

华为HG850a(ONU) 配置手册(SIP)

华为HG850a(ONU) 配置手册(SIP)

目录一、HG850A 登录 (2)二、HG850A 注册 (3)三、语音业务配置 (4)3.1配置VOIP基本参数 (4)3.2配置VOIP高级参数 (6)3.3配置VOICE高级参数 (9)一、HG850a 登录通过网线将HG850a的任何一个LAN口和PC机的网口相连,并在PC机上配置该网络连接的参数:IP:192.168.100.1,MASK:255.255.255.0,该配置参数也是默认配置。

在浏览器的地址栏输入“http://192.168.100.1”进入登录页面,输入登录名(Username):telecomadmin,密码(Password):admintelecom。

注:必须使用telecomadmin/admintelecom,不要使用root/admin,使用root/admin虽然也可以登陆,但权限不够;另外,登陆后,如果不小心把WAN口的网址修改为WEB登陆地址192.168.100.1,WEB地址会发生变化,变为192.168.2.1/24,这个时候需要使用这个地址登陆WEB。

说明输入错误不能超过三次,否则等待1分钟后重新输入。

参数说明如下表所示。

登录web页面参数说明二、HG850a 注册登录配置页面后,“Status->Device->Device Info”,如下图所示:把HG850a的序列号(Serial Number)上报给华为督导,让华为督导在OLT 上注册ONU信息,注册成功后,ONU会分配到一个ONTID号,注册前ONTID号为0,且HG850a指示灯面板的LINK灯为常亮,ATUH灯为常亮。

HG850a指示灯面板图如下图所示:LINK和AUTH两个指示灯状态说明:三、语音业务配置3.1配置VOIP基本参数先配置WAN,“Basic->Wan”,如下图所示:注意:“Eable”要打勾,“Service List”要选“VOIP”,另外,删除的时候,如果把“Remove”那个地方打勾,然后选“Apply”是删不掉的,必须是把“Remove”打勾,然后点击上面那个灰色的“Remove”,使用Static方式,配置掩码和网关可以查看状态:然后配置SIP基本参数,选择“Basic->VoIP”配置参数。

华为16口,24口onu注册

华为16口,24口onu注册

switch language-mode 当前语言模式已切换到本地语种查询命令:display ont autofind all \\查系统发现的onudisplay service-port board 0/12\\查询内外层的vlan及onu编号等display board 0/1MA5627#display current-configuration \\查onu的配置。

configinterface epon 0/1display ont optics-info 4 1华为ONU的收光方式查法一、删除旧onu(config下):liaobu5680T(config)#undo service-port vlan2122 epon0/12/6 ont 13liaobu5680T(config)#interface epon 0/12liaobu5680T(config-if-epon-0/1)#ont delete 6 13undo service-port all 删掉ONU里面的信息二、MA5627E上线配置(修改onu编号,mac和vlan号,onu ip,然后复制粘贴)\\ 统一网关:172.30.1.254,设onu ip 172.30.13.32,13表示0/1/3槽位,32表示编号为32的Onu. 如此类推:interface epon 0/12ont add 6 13 mac-auth9C28-EFB7-EE7F snmp ont-lineprofile-id 25 desc jingmingxiang6haoont ipconfig 6 13 ip-address 172.30.126.13mask 255.255.0.0 gateway 172.30.1.254 manage-vlan 77quitservice-port vlan 77 epon 0/12/6 ont 13 multi-service user-vlan 77service-port vlan 2122 epon 0/12/6 ont 13 multi-service user-vlan 113telnet 172.30.126.13rootmduadminenableconfring check enablevlan 113port vlan 113 0/0 1port vlan 113 0/0 2service-port 0 vlan 113eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 1 vlan 113 eth 0/1/2 multi-service user-vlan untaggedrx-cttr 6 tx-cttr 6service-port 2 vlan 113eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 3 vlan 113eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 4 vlan 113eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 5 vlan 113eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 6 vlan113eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 7 vlan 113 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 8 vlan 113 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6rx-cttr 6 tx-cttr 6service-port 10 vlan113eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 11 vlan 113 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 12 vlan 113eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 13 vlan 113 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 14 vlan113eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 15 vlan 113 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 16 vlan 113eth 0/1/17 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 17 vlan 113 eth 0/1/18 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 18 vlan 113 eth 0/1/19 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 19 vlan 113 eth 0/1/20 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6rx-cttr 6 tx-cttr 6service-port 21 vlan 113 eth 0/1/22 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 22 vlan 113 eth 0/1/23 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 23 vlan 113 eth 0/1/24 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port 24 vlan 113 eth 0/1/25 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6savequityquityMA5616:说明:5680T发光范围:-1~ 5db 收光要求:-24db 以内单板硬件及指示灯含义:######################################################## CCUB 中央控制单元板######################################################## RUN ALM:运行状态指示灯绿灯1s 亮1s 灭周期闪烁单板运行正常绿灯0.25s 亮0.25s 灭周期闪烁单板启动加载中红灯亮单板运行故障LINK:链路状态指示灯(GE 光口和PON 光口)绿灯亮链路正常绿灯灭链路不正常ACT:数据状态指示灯(GE 光口)黄灯闪烁有数据传输黄灯灭无数据传输AUTH:认证指示灯(PON 光口)绿灯亮认证通过绿灯灭没有进行认证过程绿灯0.25s 亮0.25s 灭周期闪烁正在进行认证过程###################################################### PAIA 交流电源板###################################################### PWR:运行状态指示灯绿灯常亮交流模块输入或输出正常红灯常亮交流模块输入或输出故障灯灭无输入######################################################### ADLE 32 路ADSL2+业务板######################################################### RUN ALM:运行状态指示灯绿灯常亮单板运行正常红灯常亮单板故障########################################################ASRB 32 路POTS 业务板######################################################## RUN ALM:运行状态指示灯绿灯常亮单板运行正常红灯常亮单板运行故障设备登陆方式:1、串口登陆通过串口线连接设备console口,波特率为9600,其它的为默认2、telnet 通过telnet远程登陆设备管理地址登陆方法:登陆后,出现选择service-port选项,直接回车,输入缺省用户名/口令:root/mduadmin进入到用户模式,此时提示符为MA5616>输入enable进入系统模式,此时提示符为MA5616#在系统模式下执行常用的查看操作命令:ZZ_FTTYC_53#1F_MA5616#switch language-mode //切换提示语言为本地语言(中文)当前语言模式已切换到本地语种ZZ_FTTYC_53#1F_MA5616#display language //显示当前设备软件版本信息本地语种:语种名称: 简体中文(默认语种)版本信息: MA5616V800R306C01B053通用语种:语种名称: 英文(默认语种)版本信息: MA5616V800R306C01B053ZZ_FTTYC_53#1F_MA5616#display patch all //显示当前设备软件版本补丁信息软件版本:MA5616V800R306C01B053SPH006------------------------------------------------------------------------系统当前补丁的状态:------------------------------------------------------------------------补丁名称补丁状态发布状态补丁属性是否依赖其它补丁------------------------------------------------------------------------SPH006 运行态正式热补丁否------------------------------------------------------------------------总数:1系统可回退的状态:------------------------------------------------------------------------补丁名称补丁状态发布状态补丁属性是否依赖其它补丁------------------------------------------------------------------------SPH003 运行态正式热补丁否------------------------------------------------------------------------总数:1ZZ_FTTYC_53#1F_MA5616#display board 0 //显示设备当前的单板运行状态-------------------------------------------------------------------------槽号板名称状态扣板0 扣板1 在线状态-------------------------------------------------------------------------0 H831CCUB 主用正常EP1A ASDA123 H838ASRB 正常4 H835ADLE 正常5 H831PAIA 正常-------------------------------------------------------------------------ZZ_FTTYC_53#1F_MA5616(config)#display board 0/0 //查看主控板工作状态------------------------------板名称: H831CCUB板状态: 主用正常------------------------------扣板[0] : H831EP1A 状态: 正常扣板[1] : H836ASDA 状态: 正常-----------------------------------------------------------------------------端口端口COMBO 光模块网线速率双工流控端口链路类型模式状态自适应(Mbps) 激活状态-----------------------------------------------------------------------------0 GE 光口- - 自协商自协商关激活离线-----------------------------------------------------------------------------注意: 端口为电口千兆全双工时设置MDI所有值无效-----------------------------------------------------------------------------端口号端口类型MAC 注册状态链路状态-----------------------------------------------------------------------------1 EPON 0018-82B0-83E5 扩展OAM注册在线-----------------------------------------------------------------------------ZZ_FTTYC_53#1F_MA5616#display if-h248 all //显示h248接口状态,以此来判断设备是否在软交换上注册成功与否-------------------------------------------------------------------------接口标识传输方式接口状态MG端口MGIP地址MGC 端口MGCIP地址/域名-------------------------------------------------------------------------0 UDP 正常2944 172.16.25.2 2944 VLAN250-TO-ZY-MGC-COCO3-------------------------------------------------------------------------ZZ_FTTYC_53#1F_MA5616#display pstn state 0/3 //显示设备语言单板各个语音端口的状态------------------------------------------------------------------框/槽/端口物理运行态物理管理态业务运行态业务管理态线路状态------------------------------------------------------------------0 /3 /0 正常未环回,未测试空闲启动服务正常0 /3 /1 正常未环回,未测试空闲启动服务正常0 /3 /2 正常未环回,未测试空闲启动服务正常0 /3 /3 正常未环回,未测试空闲启动服务正常0 /3 /4 正常未环回,未测试空闲启动服务正常0 /3 /5 正常未环回,未测试空闲启动服务0 /3 /6 正常未环回,未测试空闲启动服务正常0 /3 /7 正常未环回,未测试空闲启动服务正常0 /3 /8 正常未环回,未测试空闲启动服务正常0 /3 /9 正常未环回,未测试空闲启动服务正常0 /3 /10 正常未环回,未测试空闲启动服务正常0 /3 /11 正常未环回,未测试空闲启动服务正常0 /3 /12 正常未环回,未测试空闲启动服务正常0 /3 /13 正常未环回,未测试空闲启动服务正常0 /3 /14 正常未环回,未测试空闲启动服务正常0 /3 /15 正常未环回,未测试空闲启动服务正常0 /3 /16 正常未环回,未测试空闲启动服务0 /3 /17 正常未环回,未测试空闲启动服务正常0 /3 /18 正常未环回,未测试空闲启动服务正常0 /3 /19 正常未环回,未测试空闲启动服务正常0 /3 /20 正常未环回,未测试空闲启动服务正常0 /3 /21 正常未环回,未测试空闲启动服务正常0 /3 /22 正常未环回,未测试空闲启动服务正常0 /3 /23 正常未环回,未测试空闲启动服务正常0 /3 /24 正常未环回,未测试空闲启动服务正常0 /3 /25 正常未环回,未测试空闲启动服务正常0 /3 /26 正常未环回,未测试空闲启动服务正常0 /3 /27 正常未环回,未测试空闲启动服务0 /3 /28 正常未环回,未测试空闲启动服务正常0 /3 /29 正常未环回,未测试空闲启动服务正常0 /3 /30 正常未环回,未测试空闲启动服务正常0 /3 /31 正常未环回,未测试空闲启动服务正常------------------------------------------------------------------查看宽带端口状态ZZ_FTTYC_53#1F_MA5616#config //进入config模式ZZ_FTTYC_53#1F_MA5616(config)#interface adsl 0/4 //进入宽带单板ZZ_FTTYC_53#1F_MA5616(config-if-adsl-0/4)#display line operation all //显示ADSL端口状态{ <cr>||<K> }:命令:display line operation all此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间要继续吗? (y/n)[n]:y--------------------------------------------------------------------Xdsl 上行下行上行下行上行最下行最上行输下行输上行下行端口噪容噪容衰减衰减大速率大速率出功率出功率速率速率---- ----- ----- ----- ----- ------ ------ ------ ------ ----- -----0 9.0 11.7 32.0 20.0 516 12262 11.5 19.8 484 4092----------------------------------------------------------------------------注意: 未显示出的端口表示没有激活ZZ_FTTYC_53#1F_MA5616(config)#test //进入测试模式ZZ_FTTYC_53#1F_MA5616(config-test)#pots circuit-test 0/3/0 busy force //对语音端口进行内线测试ZZ_FTTYC_53#1F_MA5616(config-test)#pots loop-line-test 0/3/0 busy force //对语音端口进行外线测试ZZ_FTTYC_53#1F_MA5616(config)#loopback test 0/4/0 //对ADSL线路进行测试。

华为网管U2000添加ONU的步骤

华为网管U2000添加ONU的步骤

OLT部分一、确认ONU以接上1、在主拓扑中点击OLT框,进入OLT面板2、点击所挂的端口,在下面选择“自动发现的ONU信息”,看到新接上的ONU的SN码,确认无误后,确认ONU。

二、添加网管数据1、名称:高雅大楼MA5620C。

只对本地有效。

2、ONU ID:3,不要自动分配。

3、ONU类型:MDU,这个可以随便,后面可以同步。

4、线路模板:MA5616,只有这个可以选了。

5、认证方式:SN。

1、SNMP模板名称:U20002、SNMP参数:按照所给的填写。

3、添加成功后会如图所示,“终端类型”、“软件版本”可能会不一致,右键同步就会显示。

三、添加VLAN1、在左边选项中点取“VLAN”,右边单击“查找”才会显示已添加的VLAN。

在vlan列表中右键- 增加。

2、添加网管VLAN3、添加业务VLAN123123 添加完后记得要在VLAN列表右键“同步”,四、添加SERVICE-PORT左边点击“ServicePort”,右边点击“查找”,显示全部的ServicePort,在列表中右键- 增加1、网管vlan service-port名称:设备名+/+vlan号,高雅大楼MA5620C/319VLAN选择:Smart VLANVLAN切换:TranslateVLAN ID信息:319接口选择:如右图,选择GEM 0业务类型:多业务VLAN模式用户VLAN:319流量模板信息:勾上”上下行一致”,再选择模板“Manage”语音VLAN 511与319相似2、业务vlan service-port名称:设备名+/+vlan号,高雅大楼MA5620C/1428(1049-1072) VLAN选择:SMART VLANVLAN切换:DefaultVLAN ID信息:1428接口选择:如右图,选择GEM 1业务类型:多业务VLAN模式用户VLAN:other-all流量模板信息:勾上”上下行一致”,再选择模板“PPPOE”ONU部分在主拓扑中找到ONU,双击进入一、设备重命名。

华为ONU数据配置

华为ONU数据配置

华为ONU数据配置OLT侧配置:1、登录OLT用户名:root密码:admin进入特权模式:enable //提示符由>变为#进入配置模式:config //提示符由#变为(config)#2、添加ONT模板(这个步骤在OLT开局时已经配置,MA5620E、MA5626E、MA5616都是使用统一的模板,profile-id为17):ont-profile add epon profile-name MA5620E profile-id 173、确认ONU的MAC地址:display -ont auto 1看单口加all看所有,-find all epon//此命令显示上报ONT的端口号和ONT的MAC地址,比如:0/1/3 XXXX-XXXX-XXXX 表示0/1槽epon 单板3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT4、确认ONT:MA5680T(config)#interface epon 0/1//进入epon单板MA5680T(config-if-epon-0/1)#ont add 1 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E//红色位置是需要修改的:3是上报ONT的PON口端口号xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E为此ONT的描述信息,标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDMA5680T(config-if-epon-0/1)#ont snmp 1 13 v1 public private 123.157.97.226 162 N2000server//配置SNMP信息,26是此ONU的ONTID5、配置下发ONU的IP地址:MA5680T(config-if-epon-0/1)#ont ipconfig 113 ip-address 10.9.4.123 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97//红色位置是需要修改的:3是上报ONT的PON口端口号26是此ONU的ONTID 10.9.2.108是ONT的IP地址。

华为EPON的(一看就懂的)简单配置

华为EPON的(一看就懂的)简单配置

OLT侧配置:1、登录OLT用户名:root(默认的)密码:admin(默认的)进入特权模式:enable //提示符由>变为#进入配置模式:config //提示符由#变为(config)#2、添加ONT模板(这个步骤在OLT开局时已经配置,MA5620E、MA5626E、MA5616都是使用统一的模板,profile-id为17):ont-profile add epon profile-name MA5620E profile-id 17113、确认ONU的MAC地址:display ont auto-find all epon //此命令显示上报ONT的端口号和ONT的MAC地址,比如:0/1/3 XXXX-XXXX-XXXX表示0/1槽epon单板3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT 4、确认ONT:Interface epon 0/1 //进入epon单板ont add 3 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E //红色位置是需要修改的:3是上报ONT的pon口端口号xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E为此ONT的描述信息,标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDont snmp 3 26v1 public private 123.157.97.226 162 N2000server //配置SNMP信息,26是此ONU的ONTID5、配置下发ONU的IP地址:ont ipconfig 326 ip-address 10.9.2.108 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97//红色位置是需要修改的:3是上报ONT的pon口端口号26是此ONU的ONTID10.9.2.108是ONT的IP地址。

华为5680T添加ONU的步骤

华为5680T添加ONU的步骤

华为5680T添加ONU的步骤一、连接串口线到OLT的CON口二、在电脑上打开超级终端名称随便输一个吧,我输的“1”,然后点确定。

选择串口线连接在电脑上的端口,点确定设置端口属性,这里就不用改了,直接确定。

这就是超级终端窗口了,直接按回车Enter。

三、输入用户名:root,密码:admin(输入密码时屏幕没有显示) >>User name:root>>User password:Huawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 2002-2009. All rights reserved.----------------------------------------------------------------------------- User last login information:----------------------------------------------------------------------------- Access Type: SerialIP-Address : --Time : 2011-11-10 08:34:37----------------------------------------------------------------------------- ----------------------------------------------------------------------------- User fail login information:----------------------------------------------------------------------------- Access Type IP-Address Time Login Times----------------------------------------------------------------------------- Serial -- 2011-11-10 09:07:43 113Telnet 192.168.48.101 2011-10-25 17:19:12 3----------------------------------------------------------------------------- 四、切换到中文模式MT5680T>switch language-mode当前语言模式已切换到本地语种五、输入enable、config进入OLT系统配置模式MT5680T>enableMT5680T#configMT5680T(config)#六、进入相关的业务板(这里EPON业务板是插在0号OLT的第2槽)注:本地OLT为0框;槽数为:21槽,序号为:0-20;EPON业务板插在第2槽,端口为4 个,槽序号为:0、1、2、3。

华为网管U2000添加注册ONU ONT光猫的步骤

华为网管U2000添加注册ONU ONT光猫的步骤

OLT部分一、确认ONU以接上1、在主拓扑中点击OLT框,进入OLT面板2、点击所挂的端口,在下面选择“自动发现的ONU信息”,看到新接上的ONU的SN码,确认无误后,确认ONU。

二、添加网管数据1、名称:高雅大楼MA5620C。

只对本地有效。

2、ONU ID:3,不要自动分配。

3、ONU类型:MDU,这个可以随便,后面可以同步。

4、线路模板:MA5616,只有这个可以选了。

5、认证方式:SN。

1、SNMP模板名称:U20002、SNMP参数:按照所给的填写。

3、添加成功后会如图所示,“终端类型”、“软件版本”可能会不一致,右键同步就会显示。

三、添加VLAN1、在左边选项中点取“VLAN”,右边单击“查找”才会显示已添加的VLAN。

在vlan列表中右键- 增加。

2、添加网管VLAN3、添加业务VLAN添加完后记得要在VLAN 列表右键“同步”,1 12 3 2 3四、添加SERVICE-PORT左边点击“ServicePort”,右边点击“查找”,显示全部的ServicePort,在列表中右键- 增加1、网管vlan service-port名称:设备名+/+vlan号,高雅大楼MA5620C/319VLAN选择:Smart VLANVLAN切换:TranslateVLAN ID信息:319接口选择:如右图,选择GEM 0业务类型:多业务VLAN模式用户VLAN:319流量模板信息:勾上”上下行一致”,再选择模板“Manage”语音VLAN 511与319相似2、业务vlan service-port名称:设备名+/+vlan号,高雅大楼MA5620C/1428(1049-1072)VLAN选择:SMART VLANVLAN切换:DefaultVLAN ID信息:1428接口选择:如右图,选择GEM 1业务类型:多业务VLAN模式用户VLAN:other-all流量模板信息:勾上”上下行一致”,再选择模板“PPPOE”ONU部分在主拓扑中找到ONU,双击进入一、设备重命名。

华为onu配置脚本及解释和一些常用命令

华为onu配置脚本及解释和一些常用命令

注册onu 有2 个步骤rootadminenableconfig第一个步骤,注册interface gpon 0/1 // 进入0机框1板位ont add 2 2 sn-auth 485754436D7FDA20 snmp ont-lineprofile-id 100 desc zhonglingmaoyiguangchuangzhengzh //添加onuont ipconfig 2 2 static ip-address 172.172.172.5 mask 255.255.255.0 vlan 2 priority 3 gateway 172.172.172.1 //给onu配置一个管理ip地址Quit // 退入0机框1板位service-port vlan 2 gpon 0/1/2 ont 2 gemport 2 multi-service user-vlan 2 rx-cttr 6 tx-cttr 6 //给该onu 透传管理vlan 2service-port vlan 3103 gpon 0/1/2 ont 2 gemport 0 multi-service user-vlan other-all rx-cttr 6 tx-cttr 6 //给onu透传外层业务 vlan 3103第二个步骤,给onu透传vlan和每个端口划分vlantelnet 172.172.172.5 //远程进入该onurootmduadminenableconfigvlan 1100-1107 smart //创建内层vlanyport vlan 1100-1107 0/0 1 //在onu的一光口透传业务vlanyport vlan 1100-1107 0/0 2 //在onu的二光口透传业务vlanyservice-port vlan 1100 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1101 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1102 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1103 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1104 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1105 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1106 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1107 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6Save //保存配置。

ONU配置脚本_华为

ONU配置脚本_华为
一、宽带部分配置
sysname 归属OLT(缩写)_小区名称_单元号楼层号_设备类型_用户类型
vlan desc 103 description "pppoe"
vlan desc 104 description "pppoe"
vlan desc 105 description "pppoe"
vlan desc 106 description "pppoe"
vlan desc 107 description "pppoe"
vlan 101 to 124 MUX
y
port vlan 101 to 124 0/0 1
y
vlan desc 1096 description "manage"
vlan desc 101 description "pppoe"
vlan desc 102 description "pppoe"
vlan desc 123 description "pppoe"
vlan desc 124 description "pppoe"
multi-service-port from-vlan 101 board 1 user-vlan untagged rx-cttr 22 tx-cttr 22
y
interface emu 0
esc digital 0 available-level high-level
esc digital 1 available-level high-level
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

OLT侧配置:
1、登录OLT
用户名:root
密码:admin
进入特权模式:enable //提示符由>变为#
进入配置模式:config //提示符由#变为(config)#
2、添加ONT模板(这个步骤在OLT开局时已经配置,MA5620E、MA5626E、MA5616都是使用统一的模板,profile-id为17):
ont-profile add epon profile-name MA5620E profile-id 17
1
1
3、确认ONU的MAC地址:
display ont auto-find all epon //此命令显示上报ONT的端口号和ONT的MAC地址,比如:0/1/3XXXX-XXXX-XXXX表示0/1槽epon单板3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT
4、确认ONT:
Interface epon 0/1 //进入epon单板
ont add 3mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E //红色位置是需要修改的:3是上报ONT的pon 口端口号xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E 为此ONT的描述信息,标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontID
ont snmp 3 26v1 public private 123.157.97.226 162 N2000server //配置SNMP 信息,26是此ONU的ONTID
5、配置下发ONU的IP地址:
ont ipconfig 326 ip-address 10.9.2.108 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97
//红色位置是需要修改的:3是上报ONT的pon口端口号26是此ONU的ONTID 10.9.2.108是ONT的IP地址。

6、添加service-port:
service-port vlan 97 epon 0/1/3 ont 26 multi-service user-vlan 97
service-port vlan 1410 epon 0/1/3 ont 26 multi-service user-vlan 1410
//对于纯宽带的MA5626E需要添加管理Vlan和数据Vlan两条,而对于带语音的MA5620E、MA5616还需要多添加两个语音Vlan。

上述步骤完成后可以ping通ONU,则可以通过telnet,配置ONU的数据
ONU侧配置:
1、登录ONUT
用户名:root
密码:mduadmin
进入特权模式:enable //提示符由>变为#
进入配置模式:config //提示符由#变为(config)#
2、配置宽带数据:
vlan 1410//添加数据Vlan
port vlan 1410 0/0 1 //在上行口透传
undo service-port all
y //删除默认配置的service-port
multi-service-port vlan 1410 board 0/1 user-vlan untagged rx-cttr 6 tx-cttr 6
y //添加宽带的service-port
autosave interval on //开启ONU的自动保存功能
save //保存数据
对于纯宽带的ONU,配置到这里就可以了。

对于带语音的ONU需要配置下面的数据:3、配置语音业务数据:
vlan 3001//添加信令vlan
vlan 3002 //添加媒体vlan
port vlan 3001 0/0 1 //透传信令vlan
port vlan 3002 0/0 1 //透传媒体vlan
interface vlanif 3001
ip address 10.12.214.37 255.255.255.224 //配置信令IP
quit
interface vlanif 3002
ip address 10.12.213.37 255.255.255.224 //配置媒体IP
quit
ip route-static 10.12.69.0 255.255.255.0 10.12.214.33//配置软交换的路由voip //配置voip信息
ip address media 10.12.213.37 10.12.213.33
ip address signaling 10.12.214.37
quit
interface h248 0 //配置H.248信息y
if-h248 attribute mgip 10.12.214.37 mgport 2944 transfer udp
if-h248 attribute mgcip_1 10.12.69.5 mgcport_1 2944
if-h248 attribute mg-media-ip 10.12.213.37
if-h248 attribute start-negotiate-version 1
reset coldstar
y
quit
esl user
mgpstnuser batadd 0/2/1 0/2/24 0 terminalid 0 //配置PSTN用户。
