焊接工艺规程最新版要点
焊接制造规范与标准最新版

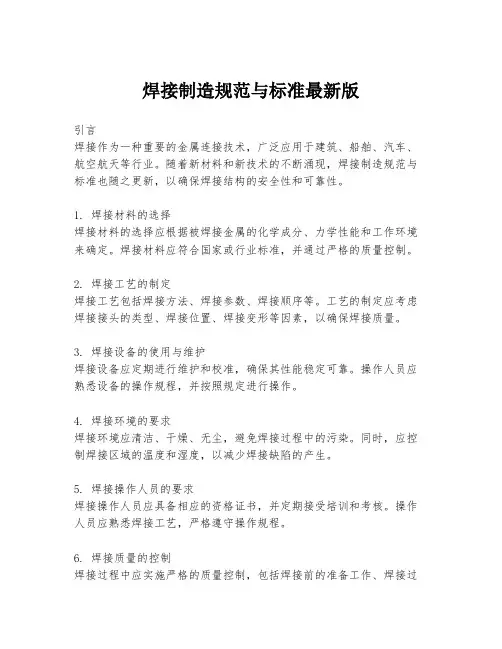

焊接制造规范与标准最新版引言焊接作为一种重要的金属连接技术，广泛应用于建筑、船舶、汽车、航空航天等行业。
随着新材料和新技术的不断涌现，焊接制造规范与标准也随之更新，以确保焊接结构的安全性和可靠性。
1. 焊接材料的选择焊接材料的选择应根据被焊接金属的化学成分、力学性能和工作环境来确定。
焊接材料应符合国家或行业标准，并通过严格的质量控制。
2. 焊接工艺的制定焊接工艺包括焊接方法、焊接参数、焊接顺序等。
工艺的制定应考虑焊接接头的类型、焊接位置、焊接变形等因素，以确保焊接质量。
3. 焊接设备的使用与维护焊接设备应定期进行维护和校准，确保其性能稳定可靠。
操作人员应熟悉设备的操作规程，并按照规定进行操作。
4. 焊接环境的要求焊接环境应清洁、干燥、无尘，避免焊接过程中的污染。
同时，应控制焊接区域的温度和湿度，以减少焊接缺陷的产生。
5. 焊接操作人员的要求焊接操作人员应具备相应的资格证书，并定期接受培训和考核。
操作人员应熟悉焊接工艺，严格遵守操作规程。
6. 焊接质量的控制焊接过程中应实施严格的质量控制，包括焊接前的准备工作、焊接过程中的监控和焊接后的检验。
发现问题应及时采取措施进行纠正。
7. 焊接缺陷的预防与处理焊接缺陷如裂纹、气孔、夹渣等应通过合理的工艺设计和严格的操作控制来预防。
一旦发现缺陷，应采取相应的修复措施。
8. 焊接结构的检验与验收焊接完成后，应对焊接结构进行严格的检验，包括无损检测、力学性能测试等。
只有符合标准的焊接结构才能被验收。
9. 焊接安全与环境保护焊接过程中应严格遵守安全操作规程，采取必要的安全防护措施。
同时，应采取措施减少焊接过程中对环境的影响。
结语随着工业技术的不断进步，焊接制造规范与标准也在不断更新。
企业和操作人员应密切关注行业动态，及时更新知识，确保焊接制造的安全性和先进性。
请注意，以上内容为概述性质，具体的焊接制造规范与标准应参考最新的国家或行业标准文件。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1 ． 目的和合用范围1 ．1 本规范对本公司特殊过程 ――焊接过程进行控制， 做到技术先进、经济合理、安全适用、确保质量。
焊接。
合用的焊接方法包括： 手工电弧焊、 气体保护焊、 埋弧焊及相应焊接方法的组合。
3 ． 焊接通用规范3 ． 1 焊接设备3 ．1 ．1 焊接设备的性能应满足选定工艺的要求。
3 ．1 ．2 焊接设备的选用：手工电弧焊选用 ZX3－400 型、 BX1－500 型焊机CO2 气体保护焊选用 KR Ⅱ－500 型、 HKR －630 型焊机埋弧自动焊选用 ZD5 (L )－1000 型焊机3 ．2 焊接材料3 ．2 ．3 焊丝应符合现行国家标准《熔化焊用钢丝》(GB ／T14957)、《气体保护电弧焊用碳钢、低合金钢焊丝》(GB ／T8110)及《碳钢药芯焊丝》(GB ／T10045)、《低合金钢 药芯焊丝》(GB ／T17493)的规定。
3 ．2 ．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》(GB ／T5293)、《低合金钢埋弧焊用焊剂》(GB ／T12470)的规定。
的规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》(GB ／T5117)，《低合金钢焊条》(GB ／T5118) 证明书或者检验报告； 其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3 ．2 ．1 焊接材料的选用应符合设计图纸的要求， 并应具有钢厂和焊接材料厂出具的质量GB50017－2003 《钢结构设计规范》GB50205－2001 《钢结构工程施工质量验收规范》JGJ81－2002 《建造钢结构焊接技术规程》本规范引用如下标准： 和普通构筑物的钢结构工程中， 钢材厚度≥4mm 的碳素结构钢和低和金高强度结构钢的多层和高层梁柱框架结构等工业与民用建造 2． 1．2 本规范合用于各类铁塔结构、 桁架结构、气体质量应符合该标准中优等品的要求，即其 CO2 含量(V ／V )不得低于 99.9%，水3 ．2 ．6 焊缝金属应与主体金属相适应。
焊接工艺规程

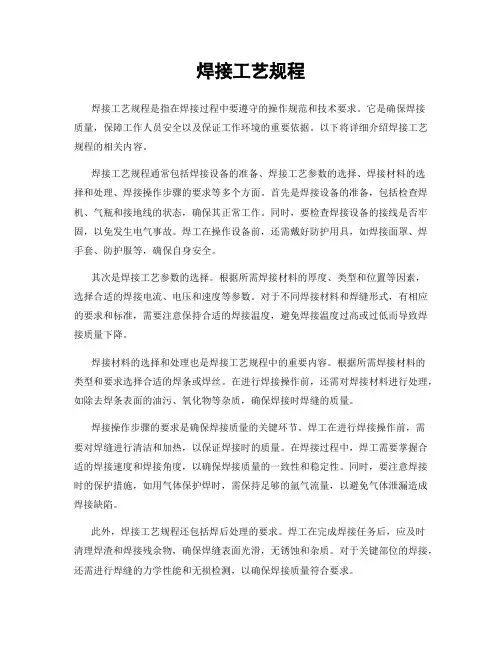

焊接工艺规程焊接工艺规程是指在焊接过程中要遵守的操作规范和技术要求。
它是确保焊接质量，保障工作人员安全以及保证工作环境的重要依据。
以下将详细介绍焊接工艺规程的相关内容。
焊接工艺规程通常包括焊接设备的准备、焊接工艺参数的选择、焊接材料的选择和处理、焊接操作步骤的要求等多个方面。
首先是焊接设备的准备，包括检查焊机、气瓶和接地线的状态，确保其正常工作。
同时，要检查焊接设备的接线是否牢固，以免发生电气事故。
焊工在操作设备前，还需戴好防护用具，如焊接面罩、焊手套、防护服等，确保自身安全。
其次是焊接工艺参数的选择。
根据所需焊接材料的厚度、类型和位置等因素，选择合适的焊接电流、电压和速度等参数。
对于不同焊接材料和焊缝形式，有相应的要求和标准，需要注意保持合适的焊接温度，避免焊接温度过高或过低而导致焊接质量下降。
焊接材料的选择和处理也是焊接工艺规程中的重要内容。
根据所需焊接材料的类型和要求选择合适的焊条或焊丝。
在进行焊接操作前，还需对焊接材料进行处理，如除去焊条表面的油污、氧化物等杂质，确保焊接时焊缝的质量。
焊接操作步骤的要求是确保焊接质量的关键环节。
焊工在进行焊接操作前，需要对焊缝进行清洁和加热，以保证焊接时的质量。
在焊接过程中，焊工需要掌握合适的焊接速度和焊接角度，以确保焊接质量的一致性和稳定性。
同时，要注意焊接时的保护措施，如用气体保护焊时，需保持足够的氩气流量，以避免气体泄漏造成焊接缺陷。
此外，焊接工艺规程还包括焊后处理的要求。
焊工在完成焊接任务后，应及时清理焊渣和焊接残余物，确保焊缝表面光滑，无锈蚀和杂质。
对于关键部位的焊接，还需进行焊缝的力学性能和无损检测，以确保焊接质量符合要求。
综上所述，焊接工艺规程是焊接过程中重要的依据，对保证焊接质量和工作安全起着重要作用。
只有严格按照焊接工艺规程的要求进行操作，才能确保焊接质量和工作环境的安全。
因此，焊接工艺规程的制定和执行是每个焊工都应重视的事情。
只有在该规程的指导下，我们才能进行高质量的焊接工作，为各行各业的发展做出应有的贡献。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1焊接通用工艺1 范围本守则规定焊接加工的工艺规则,适用于本公司焊接加工。
2 焊工2.1焊工必须经过考试并取得合格证后,方可上岗。
焊工考试按照JG/T5080.2进行。
2.2 焊工必须严格遵守焊接工艺规程,严禁自由施焊及在焊道外的母材上引弧。
3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。
3.2 焊接工作尽可能在室内进行,当工件表面潮湿或暴露于雨雪条件下,不得进行焊接作业。
3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。
低氢焊条在施焊前必须进行烘干,烘干温度为350～400℃,时间1～2h。
一般在常温下超过4h即重新烘干。
酸性焊条一般可不烘干,但焊接重要结构时经150～200℃烘干1～2h。
3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时,施焊前一般应进行预热至100～150℃,预热区应在焊缝两侧,每侧宽度不应小于焊件厚度的两倍且不小于100mm。
3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质,重要部位还要求打磨光洁。
4 焊接4.1根据具体情况选用合理的焊接参数进行焊接,不允许超大电流焊接。
4.2 多层焊时,前一层焊道表面必须进行清理,检查、修整,如发现有影响焊接质量的缺陷,必须修整清除后再焊。
4.3 焊后处理4.3.1 焊接结束,焊工应清理焊道表面的熔渣飞溅物,检查焊缝外形尺寸及外观质量。
公司规定要敲钢印的部位打上焊工钢印。
4.3.2 焊缝缺陷超标允许返修,但返修次数不超过两次。
4.3.3 焊缝出现裂纹时,焊工不得擅自处理,应及时的报告技术人员,查清原因,订出修补措施方可处理。
4.3.4 对于一些封闭型结构,多焊缝、长焊缝的构件,焊后应进行锤击、振动等方法消除残余应力,产品技术条件中要求热处理的,应采用热处理消除应力。
5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。
焊接工艺规程

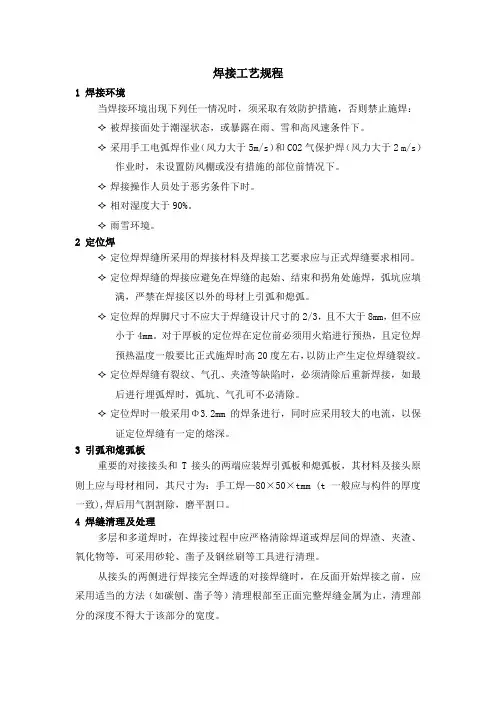

焊接工艺规程1 焊接环境当焊接环境出现下列任一情况时，须采取有效防护措施，否则禁止施焊：✧被焊接面处于潮湿状态，或暴露在雨、雪和高风速条件下。
✧采用手工电弧焊作业（风力大于5m/s）和CO2气保护焊（风力大于2 m/s）作业时，未设置防风棚或没有措施的部位前情况下。
✧焊接操作人员处于恶劣条件下时。
✧相对湿度大于90%。
✧雨雪环境。
2 定位焊✧定位焊焊缝所采用的焊接材料及焊接工艺要求应与正式焊缝要求相同。
✧定位焊焊缝的焊接应避免在焊缝的起始、结束和拐角处施焊，弧坑应填满，严禁在焊接区以外的母材上引弧和熄弧。
✧定位焊的焊脚尺寸不应大于焊缝设计尺寸的2/3，且不大于8mm，但不应小于4mm。
对于厚板的定位焊在定位前必须用火焰进行预热，且定位焊预热温度一般要比正式施焊时高20度左右，以防止产生定位焊缝裂纹。
✧定位焊焊缝有裂纹、气孔、夹渣等缺陷时，必须清除后重新焊接，如最后进行埋弧焊时，弧坑、气孔可不必清除。
✧定位焊时一般采用Φ3.2mm的焊条进行，同时应采用较大的电流，以保证定位焊缝有一定的熔深。
3 引弧和熄弧板重要的对接接头和T接头的两端应装焊引弧板和熄弧板，其材料及接头原则上应与母材相同，其尺寸为：手工焊—80×50×tmm (t一般应与构件的厚度一致),焊后用气割割除，磨平割口。
4 焊缝清理及处理多层和多道焊时，在焊接过程中应严格清除焊道或焊层间的焊渣、夹渣、氧化物等，可采用砂轮、凿子及钢丝刷等工具进行清理。
从接头的两侧进行焊接完全焊透的对接焊缝时，在反面开始焊接之前，应采用适当的方法（如碳刨、凿子等）清理根部至正面完整焊缝金属为止，清理部分的深度不得大于该部分的宽度。
每一焊道熔敷金属的深度或熔敷的最大宽度不应超过焊道表面的宽度。
同一焊缝应连续施焊，一次完成；不能一次完成的焊缝应注意焊后的缓冷和重新焊接前的预热。
加筋板、连接板的端部焊接应采用不间断围角焊，引弧和熄弧点位置应距端部大于100mm，弧坑应填满。
(完整word版)焊接工艺规程
Ⅰ级
熔透
RT
10%
焊缝两端各250-300mm
焊缝长度大于1。2m时，中间加探250-300mm
GB/T 3323—2005
B
Ⅱ级
7
其他对接焊缝
12-60
Ⅰ级
UT
100％
焊缝全长
GB/T11345—2013
B
Ⅰ级
熔透
RT
10%
焊缝两端各250-300mm
焊缝长度大于1.2m时，中间加探250—300mm
2）底板间的横向对接焊缝；
3）组装隔板单元后首先焊接隔板和底板的焊缝、然后焊接隔板和底板加劲肋的焊缝；
4）组装腹板单元后首先焊接腹板和底板的角焊缝（中间向两侧对称进行焊接，同一梁段上的多个腹板，应从梁段中间的向两侧的腹板对称焊接）,然后焊接隔板和腹板的焊缝，最后焊接隔板和翼板的焊缝；
5）组装顶板单元后，先焊接顶板和隔板，后焊接顶板和腹板。
4。8埋弧焊焊剂使用前放入烘干箱烘干,烘干温度300-350℃,烘焙2h，放到干燥器中冷却。
5。焊前监控措施
5。1熟悉有关图纸和工艺文件，核对焊接部件,确定焊接起点。
5。2检查并确认使用的设备工作状态正常，仪表工具良好、齐全，空气湿度80％以上不允许焊接。
5。3焊前清理：焊接前,必须彻底清除接头坡口及其附件表面的油、锈、底漆和水等污物。
4.焊材储存和使用要求
4。1焊材必须在干燥通风的室内存放，焊材储存库内,不允许放置有害气体和腐蚀性介质，室内保持整洁。
4.2焊材存放在专用架子上，严防焊条受潮.
4。3 。焊材堆放时应按种类、牌号、规格、入库时间分类堆放，每垛应有明确标记,避免混乱。
4。4焊材在供应给使用单位之后至少在6个月之内可保证使用，入库的焊材应做到先入库的先使用.
焊接工艺规程
焊接工艺规程一、引言焊接作为一种重要的工艺，在机械加工、装配和制造领域中都有广泛的应用。
焊接工艺规程是对焊接过程、设备、操作等方面进行严格规范和标准化的文件，它是焊接质量保证的重要手段之一，有助于提高焊接质量，减少事故发生，保障生产安全。
二、适用范围本规程适用于手工电弧焊、气体保护焊、埋弧焊等多种焊接工艺，适用于搭接焊、角焊、对接焊、填充焊等多种焊接方式，适用于冶金、化工、能源等多个行业中的焊接作业。
三、焊接材料与设备1、焊接材料：焊接材料应符合国家标准或相关标准要求，焊缝材料和母材的化学成分和机械性能应符合设计要求。
2、焊接设备：焊接设备应符合国家标准或相关标准要求，符合安全要求，经过检验合格方可使用。
四、焊接工艺1、焊接工艺的选择应根据对接材料、焊接位置、焊缝形式、厚度和质量要求等方面进行综合考虑，确立技术方案。
2、焊接前应进行表面处理、除油除氧等预处理，确保焊接质量。
3、焊接过程中应保证焊接电流、电压、电极直径、焊接速度等焊接参数符合规范要求。
4、焊接操作人员应具有相应的职业培训和证书，熟悉所需焊接技术，严格执行规范要求。
5、焊接过程中应防止引起开裂、气孔、未熔合等缺陷，确保焊接质量。
6、焊接完成后应进行外观检查、尺寸检查和焊缝无损检测等，确保焊接质量符合要求。
五、安全防护措施1、切勿在没有专人看护的情况下离开焊接设备。
2、在现场周围设置明显的警示标志和障碍物，防止外来干扰。
3、其它人员应离焊接现场一定安全距离，在必要时戴上相应的防护装备。
4、焊接过程中应注意防止火花溅落，避开有易燃、易爆物品的区域。
5、在使用气体保护焊接时，应注意保护设备和人员免受气体泄漏的影响。
六、焊接记录与检验1、在焊接现场应有专人填写记录，记录内容应包括焊接材料、设备、焊接参数、操作人员等有关信息。
2、焊接完成后应进行外观检查、尺寸检查和焊缝无损检测等，确保焊接质量符合要求。
3、焊接记录和检验报告应保存至少五年，作为质量保证参考文件。
焊接工艺规程完整
焊接工艺规程完整手工电弧焊焊接工艺规程目录：1.用途及说明2.焊接设备及工辅具3.焊接材料4.焊工5.焊接工艺6.焊接质量检验1.用途及说明本工艺规程适用于专业厂、生产车间生产的手工电弧焊总成，同时也是技术科、检查科、生产车间进行工艺设计、焊接质量检查及产品验收的依据。
2.焊接设备及工辅具2.1 手工电弧焊电源种类常用型号有交流弧焊机（BX-500、BX1-300、BX3-300等）、旋转式直流弧焊发电机（AX1-500、AX3-300等）、弧焊整流器（ZXG1-250、ZXG1-400等）和逆变弧焊整流器（ZX7-250、ZX7-315等）。
2.2 对设备的性能要求2.2.1 要求弧焊电源具有良好的动特性及徒降的外特性。
2.2.2 应有较高的空载电压，使焊接过程中电弧燃烧稳定。
2.2.3 按GB8118-87规定要求，应具有一定的焊接电流可调围。
2.3 设备的选择依据2.3.1 选择设备时要以产品图作为依据，根据焊接金属材质、焊条类型、焊接结构来选择弧焊电源的类型。
2.3.2 根据焊接结构所用材料、板厚围、结构形式等因素确立所需弧焊电源的容量，然后参照弧焊电源技术数据，选用相应的设备。
2.4 设备使用要求2.4.1 使用新焊机或者用已长期停用的焊机时，应仔细观察焊机有无损坏处，在使用前必须按产品说明书进行检验。
2.4.2 焊机的供电回路，焊接回路的接头应可靠合格。
2.4.3 直流电焊机试车时的转向，如与标记方向相反，应将电动机三相进入线中的任意相交换，以改换转向，电机刚起动后，不可立即拉闸断电。
2.5 工具、辅具的要求手工电弧焊工具、辅具包括电缆线、钳焊、面罩、清理工具及劳动保护用品等。
电缆线的长度和导线截面积应根据最大焊接电流来选择，具体见表1.表1：电缆线长度（mm）导线截面积（mm）最大焊接电流（A）200 15 30300 30 50400 50 60600 50 80100 45 603.焊接材料根据焊接结构和要求，选择适当的焊条和辅助材料。
q355b钢焊接工艺规程
q355b钢焊接工艺规程一、工艺准备1. 确定焊接方法：常用的焊接方法有手工电弧焊、埋弧焊、气体保护焊等，根据实际情况选择适合的焊接方法。
2. 选择焊接材料：根据钢材的特性和焊接要求，选择合适的焊条、焊丝和焊剂。
3. 准备焊接设备：包括焊接机、电源、焊接枪、电缆等设备，确保设备完好并进行必要的检修和维护。
4. 清理焊接表面：将焊接表面的油污、氧化物等杂质清除干净，保证焊接接头的质量。
二、焊接工艺参数1. 确定焊接电流和电压：根据焊接材料和焊接厚度选择合适的焊接电流和电压。
2. 确定焊接速度：根据焊接材料和焊接厚度确定合适的焊接速度，保证焊缝的质量。
3. 控制焊接温度：确保焊接过程中焊接温度不超过钢材的临界温度，避免产生过热和冷脆现象。
三、焊接操作要点1. 焊接顺序：根据焊接结构和焊接方法确定焊接顺序，一般从上到下、从内到外进行焊接。
2. 焊接位置：保持焊接位置的正确姿势，保证焊接接头的质量和焊缝的外观。
3. 控制焊接速度：焊接速度过快容易造成焊缝质量下降，焊接速度过慢则容易产生焊缝过宽和过深的问题，应根据实际情况控制焊接速度。
4. 控制焊接电流和电压：焊接电流过大容易产生焊接温度过高、烧穿等问题，焊接电流过小则容易产生焊缝质量下降、焊缝不牢固等问题，应根据焊接材料和焊接厚度控制焊接电流和电压。
5. 焊接层间温度控制：对于多层焊接，应注意控制每一层焊接的温度，避免产生热裂纹和冷裂纹。
四、焊后处理1. 清理焊接残渣：焊接完成后，应及时清理焊接残渣和飞溅物，保持焊缝的外观和质量。
2. 进行焊后热处理：对于需要进行焊后热处理的焊接接头，应按照规定的温度和时间进行热处理，提高焊接接头的力学性能和组织结构。
3. 进行焊后检测：通过焊接接头的可视检测、尺寸检测和无损检测等方法，对焊接接头进行质量检测，确保焊接接头符合规定的质量标准。
总结：q355b钢焊接工艺规程是确保焊接接头质量的重要依据，正确选择焊接方法、焊接材料和焊接设备，合理控制焊接工艺参数和焊接操作要点，严格进行焊后处理和焊后检测，可以保证焊接接头的质量和焊缝的外观。
焊接工艺规程与技术要求
焊接工艺规程与技术要求概述：焊接是将金属材料相互连接的一种方法，广泛应用于各个行业，为确保焊接质量，保证连接部位的强度和可靠性，需要制定相应的焊接规程与技术要求。
本文将介绍焊接工艺规程与技术要求的相关内容。
一、焊接工艺规程1. 焊接材料选择与准备焊接材料应根据连接材料的性质和所需连接部位的工况选择，确保焊接接头的强度和耐腐蚀性。
2. 焊接设备与工具焊接设备与工具的选择应符合相关标准要求，确保焊接过程的稳定性和安全性。
对焊接设备与工具的维护和保养也是很重要的。
3. 焊接工艺参数设定焊接工艺参数的设定应根据连接材料的性质、焊接方法和所需焊缝的要求来确定。
包括焊接电流、电压、焊接速度、预热温度等参数。
4. 焊接操作规范焊接操作应严格按照工艺规程进行，包括焊接顺序、焊接速度、焊接角度、焊接方向等。
焊接过程中应做好防护措施，保证焊工的安全。
5. 焊接质量控制焊接质量控制是焊接过程中的重要环节，包括焊缝的外观质量、尺寸偏差、焊接强度、焊接残余应力等的检测与控制。
二、焊接技术要求1. 焊接材料要求焊接材料应符合国家相关标准要求，保证其化学成分、力学性能和耐腐蚀性能等满足焊接接头的要求。
2. 焊接接头设计要求焊接接头的设计应考虑焊接过程中的热变形、残余应力等因素，确保焊接接头的质量和使用寿命。
3. 焊接过程监控与检测焊接过程中应进行实时监控和检测，包括焊接参数的记录、焊接接头的无损检测、焊接残余应力的检测等，以确保焊接质量。
4. 焊接缺陷与处理焊接接头可能存在焊缝裂纹、夹渣、气孔等缺陷，对于发现的缺陷应及时进行处理，采取相应的修补或重新焊接。
5. 焊接质量评价与认证焊接接头的质量评价与认证是确保焊接质量的重要手段，包括焊缝的破坏性与非破坏性检测、焊接接头的力学性能测试等。
结论：焊接工艺规程与技术要求对于焊接质量的保证至关重要。
通过合理的工艺设定、严格的操作规范、质量控制和检测，在焊接过程中可以有效避免焊接缺陷和质量问题的产生，确保焊接接头的强度和可靠性。
焊接工艺规程
4.3 焊接应力和变形 4.3.2 焊接残余应力的分布、影响和消除 4. 减少和消除焊接残余应力的措施与方法 (2)工艺上减小焊接应力的方法 ①采用合理的焊接顺序和方向。让大多数焊缝在
刚性较小的情况下施焊。
②缩小焊接区与结构整体之间的温差，从而础小 焊接内应力。整体预热，采用较小的线能量。
此外，在梁柱结构焊接时还易出现扭曲变形。 其中收缩变形、弯曲变形属整体变形，而另外 几种形式为局部变形。
表面的应力; (3)厚度方向应力：垂直于焊缝长度方向且垂直于
构件表面的应力。
4.3.2 焊接残余应力的分布、影响和消除
2. 焊接残余应力的分布 (1)焊缝纵向应力σx
沿着焊缝纵向的应力称为纵向应力σx；把垂 直于焊缝纵向的应力称为横向应力σy 。焊缝 及其附近的压缩塑性变形区内σx的为拉应力， 其值一般可达材料的屈服强度。
4.3 焊接应力和变形 4.3.2 焊接残余应力的分布、影响和消除 2. 焊接残余应力的分布 (2)焊缝横向应力
图为一定长度平板焊缝中横向应力σy的分布。 焊缝及其附近的压缩塑性变形区内σy为拉应力 ，两端为压应力，离开焊缝中心越远， σy 迅 速衰减。
厚板焊接结构中除了纵向应力和横向应力外， 还存在沿厚度方向的应力。
4.3 焊接应力和变形
4.3.2 焊接残余应力的分布、影响和消除
焊接应力可分为热应力、拘束应力、相变应力 和焊接残余应力，焊接残余应力往往数值很 大，在厚度较大的焊接结构中，焊接残余应力 一般可达到材料的屈服极限。
1. 焊接应力的分类 (1)纵向应力：沿着焊缝长度方向的应力; (2)横向应力：垂直于焊缝长度方向且平行于构件
不锈钢焊接工艺技术要点及焊接工艺规程
不锈钢焊接工艺技术要点及焊接工艺规程
一、不锈钢焊接工艺技术要点：
1.熟悉基本焊接原理：包括电弧高温、金属熔融、气体保护等。
2.熟悉不锈钢材料特性：不锈钢具有高温氧化、腐蚀抗性好的特点，需要注意熔敏性和热应力等问题。
3.选择合适的焊接方法：包括TIG焊、MIG焊、电弧焊等，根据实际需求选择最合适的焊接方法。
4.控制合适的焊接参数：包括电流、电压、焊接速度等，根据材料厚度和焊缝要求等，确定最佳的焊接参数。
5.执行严格的质量检测：焊后需要进行非破坏性和破坏性检测，包括外观检查、尺寸检查、金相组织检查等。
二、不锈钢焊接工艺规程：
1.准备工作：清理焊接区域，去除油脂、灰尘等杂质，确保焊缝区域干净。
2.选择焊接材料：根据实际要求选择合适的焊丝、焊材，确保焊接质量。
3.确定焊接位置：根据焊缝要求，确定焊接位置、角度和距离。
4.调试焊机：根据焊接参数表，调整焊机电流、电压、焊接速度等参数。
5.进行试焊：根据实际情况进行试焊，根据试纸判断焊缝质量。
6.开始焊接：根据试焊结果，调整焊接参数，开始进行正式焊接。
7.完成焊接后，进行必要的质量检测：包括外观检查、尺寸测量、金
相组织分析等。
8.对焊接缺陷进行修补：如有焊接缺陷，进行修补，确保焊缝质量。
9.进行焊后热处理：对焊缝进行焊后热处理，消除焊接应力，提高焊
缝强度。
10.预防焊接变色：在焊接结束后，及时进行焊接变色的清理和处理，避免影响美观和耐腐蚀性。
11.形成完整的焊接记录：包括焊接工艺规程、焊接参数记录、检测
报告等文件，方便后续质量追溯。
焊接工艺规程
接头制备要求：1、管道采用火焰或等离子切割，加工后使用砂轮机打磨除去氧化皮，保证无裂纹、重皮、毛刺、凸凹、缩口、熔渣等现象。
2、焊件坡口及内外表面在焊接前要求进行清理，。
3、坡口组对：内壁错边量不超过管壁厚度的10%，且不应大于2mm 。
4、定位焊缝：应采用与根部焊道相同的焊接材料和工艺；定位焊缝的长度、厚度和间距应能保证焊缝在正式焊接过程中不致开裂。
焊接的工卡具其材质宜与母材相同或同一类别号，拆除工卡具时不应损伤母材，拆除后应将残留焊疤打磨修整至与母材表面齐平。
熔渣及影响焊接的表面层打磨平整。
焊接工艺规程页数 1 of 3工程名称：产品名称（施焊部位） 工艺管道 产品设计温度范围 - 产品工作介质 -焊接工艺规程（WPS ）编号 WPS20201-201-GY-004 版次 － 日期2021.04.24 所依据的焊接工艺评定报告（PQR ）编号PQR2020063 版次 - 日期2020.12.16焊接方法 GTAW+SMAW 操作类型（手工，自动，半自动） 手工 焊接施工执行标准 GB/T50236-2011 其他 无 焊接接头：接头型式 对接 简图 （接头型式、坡口形式和尺寸、焊层/焊道布置及顺序示意图）： 衬垫（有） 无 （无) 衬垫材质、型式及规格 --母材：材料标准号 GB/T9948-2013 型号或牌号 20,ANTI-SCC 与 材料标准号 GB/T9948-2013 型号或牌号 20,ANTI-SCC 相焊 厚度范围：坡口焊 7.04mm-14.08mm 角焊 母材厚度不限 管道直径范围：坡口焊 不限 角焊 不限 其他 无填充金属焊接材料标准号 NB/T47018.3-2017NB/T47018.3-2017型号 ER50-G E4315 牌号CHG-SHA CHE427SHA 尺寸Φ2.5 Φ3.2/Φ4.0烘干温度/时间 - 按照焊材说明书进行烘烤。
焊缝熔敷金属厚度 0~5mm 0~9mm 其他GTAWSMAW焊接位置：坡口对接焊缝位置 45°固定焊（6G ） 角焊缝位置 全位置 焊接方向（向上、向下） 向上其他 无 预热：最小预热温度 20℃（室温） 最大层间温度 250℃ 后热温度和时间 -加热方式及其他 -焊接工艺规程页数 3 of 3 3、焊接操作注意事项：焊件表面不得有电弧擦伤，并不得在焊件表面引弧和试验电流；焊接时应采取合理的施焊方法和施焊顺序；焊接过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满；焊缝多层多道焊时，焊接接头应错开；焊接过程中，焊丝的加热端应置于保护气体中；需预拉伸或预压缩的管道焊缝，组对时所使用的工卡具应在整个焊缝焊接完毕并经检验合格后方可卸载。
焊接工艺规程
焊接工艺规程第一节焊接规程本工程钢结构制作焊接工作量较大，焊接的质量好坏直接关系到构件制作的质量，因此控制焊接质量是非常必要和关键的。
采取合理有效的焊接技术、焊接工艺和焊接质量保证措施是十分重要的。
1.焊接技术人员①焊接技术责任人员应接受过专门的焊接技术培训，取得中级以上技术职称并有一年以上焊接生产或施工实践经验。
②焊接质检人员应接受过专门的技术培训，有一定的焊接实践经验和技术水平，并具有质检人员上岗资质证。
2、焊工①参加本工程焊接的焊工应持有行业指定部门颁发的焊工合格证书。
严格持证上岗从事与其证书等级相应的焊接工作。
②重要结构装配定位焊时，应由持定位焊工资格证的焊工进行操作。
③持证焊工无论其原因如何，如中断焊接操作连续时间超过半年者，该焊工再上岗前应重新进行资格考试。
④焊工考核管理由质管部归口3、焊接工艺方法及焊接设备1.3.1、本钢结构工程主要构件有相贯面钢管桁架、钢柱等。
主要焊接方法有手工电弧焊、CO气体保护焊、埋弧焊等焊接方法。
21.3.2、为保证钢结构工程具有优良的焊接质量，本工程施工使用的主要焊接切割设备有：直流手工电弧焊机，交流手工电弧焊焊机，埋弧自动焊机，CO2气体保护半自动焊机（美国林肯公司和松下公司产）、双头电渣焊机、焊接材料烘培设备及焊条保温筒及上海伊萨切割机、日本产铣边剖口机等。
4焊接材料订购、进库、检验及管理要求。
焊接材料的订购、进库、检验及管理。
按公司制定的程序文件规定，并严格做到：4.1、焊材的选用必须满足本钢结构工程的设计要求并选用本钢结构工程技术规范指定的焊接材料。
4.2、本钢结构工程的焊接材料必须具有材料合格证书，每批焊接材料进厂后，应由公司质量部门按采购要求和检验标准进行检验，合格后方可使用。
4.3、焊接材料的贮存、运输、焊前处理（烘干、焊丝油锈处理等），烘焙和领用过程中都要有标识和记录，标明焊接材料的牌号、规格、厂检号或生产厂批号等。
焊接材料的使用应符合制作厂的说明书和焊接工艺评定试验结果的要求。
