变频器维修技术方案
变频器维修方案111
变频器维修技术方案（一）设备维修明细表及具体要求1、设备维修明细表2、总体要求1 运行过程中，需要相应的防护措施，保护变频器可能带电，裸露甚至活动或转动的部件及高温表面的危险。
2 所有与运输，入库，安装/装配，接线，调试，维修和维护有关的作业须由具备资质的专业人员进行。
2.1 机械工作所有机械工作只可由经过培训的专业人员执行。
熟悉安装位置，机械安装，产品的故障排除与维护，并具备以下资质：a.接受过机械专业的培训（如机械工程师或机电工程师）并通过结业考试。
b.了解西门子变频器操作，熟悉操作手册。
c.通过西门子现场，或电话，视频等有效途径指导并已熟悉操作的机电类行业从业人员。
2.2 电气工作所有电气工作只可由经过培训的专业人员执行。
熟悉电气安装，调试，产品的故障排除与维护，并具备以下资质：a.接受过电气专业的培训（如电气工程师或机电工程师）并通过结业考试。
b.了解西门子变频器操作，熟悉操作手册。
c.通过西门子现场，或电话，视频等有效途径指导并已熟悉操作的机电类行业从业人员。
（二）维护保养技术要求。
1、总体要求1 运行过程中，需要相应的防护措施，保护变频器可能带电，裸露甚至活动的部件及高温表面的危险。
2 所有与运输，入库，安装/装配，接线，调试，维修和维护有关的作业须由具备资质的专业人员进行。
2.1电气工作所有电气工作只可由经过培训的专业人员执行。
熟悉电气安装，调试，产品的故障排除与维护，并具备以下资质：a.接受过电气专业的培训（如电气工程师或机电工程师）并通过结业考试。
b.了解西门子变频器的操作与维护保养，熟悉操作手册。
2.2动态测试在表态测试结果正常以后，才可进行动态测试，即上电试机。
在上电前后必须注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V 级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
2、检查变频器各接播口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。
十种变频器维修方法！收藏起来学习！
十种变频器维修方法！收藏起来学习！展开全文变频器维修学习方法有很多，但方向不对努力白费，所以抓住方向很重要，为了让大家更快的掌握变频器维修知识，这里提供变频器维修的十种学习方法给大家。
1、报警参数检查法〖例1〗某变频器有故障，无法运行并且LED显示“UV”（under voltage的缩写），说明书中该报警为直流母线欠压。
因为该型号变频器的控制回路电源不是从直流母线取的，而是从交流输入端通过变压器单独整流出的控制电源。
所以判断该报警应该是真实的。
所以从电源入手检查，输入电源电压正确，滤波电容电压为0伏。
由于充电电阻的短路接触器没动作，所以与整流桥无关。
故障范围缩小到充电电阻，断电后用万用表检测发现是充电电阻断了。
更换电阻马上就修好了。
〖例2〗有一台三垦IF 11Kw的变频器用了3年多后，偶尔上电时显示“AL5”(alarm 5 的缩写)，说明书中说CPU被干扰。
经过多次观察发现是在充电电阻短路接触器动作时出现的。
怀疑是接触器造成的干扰，在控制脚加上阻容滤波后果然故障不再发生了。
〖例3〗一台富士E9系列3.7千瓦变频器，在现场运行中突然出现OC3（恒速中过流）报警停机，断电后重新上电运行出现OC1（加速中过流）报警停机。
我先拆掉U、V、W到电机的导线，用万用表测量U、V、W之间电阻无穷大，空载运行，变频器没有报警，输出电压正常。
可以初步断定变频器没有问题。
原来是电机电缆的中部有个接头，用木版盖在地坑的分线槽中，绝缘胶布老化，工厂打扫卫生进水，造成输出短路。
〖例 4〗三肯SVF303，显示“5”，说明书中“5”表示直流过压。
电压值是由直流母线取样后(530V左右的直流)通过分压后再由光耦进行隔离，当电压超过一定阀值时，光耦动作，给处理器一个高电平。
过压报警,我们可以看一下电阻是否变值，光耦是否有短路现象等。
由以上的事例当中不难看出，变频器的报警提示对处理问题有多么重要，提示你正确的处理问题的方向。
2、类比检查法此法可以是自身相同回路的类比，也可以是故障板与已知好板的类比。
变频器维修技巧 -回复
变频器维修技巧-回复变频器（inverter）是一种能够将直流电转换为交流电的电子设备。
它主要用于调整电动机的转速和转矩，广泛应用于各种机械设备中。
然而，由于长期使用或错误操作，变频器可能会出现故障。
在本文中，我将分享一些关于变频器维修的技巧，帮助您快速解决变频器故障。
1. 故障检查及排除首先，当变频器出现故障时，我们需要进行故障检查。
此时，我们可以通过以下步骤来进行排除：- 检查电源：确保变频器的电源供应正常，检查是否有断电或电压异常的问题。
- 检查连接线路：仔细检查所有连接线路，包括电源线、控制线、驱动线等，确保它们没有损坏或松动的情况。
- 检查电机：如果变频器连接的是电动机，可以检查电机是否正常工作，例如是否存在异响或发热等问题。
- 检查参数设置：有时候，变频器可能由于参数设置问题而出现故障，这时我们需要检查参数设置是否正确。
2. 检查状态指示灯变频器通常配备有状态指示灯，通过观察指示灯的状态，我们可以初步判断故障的原因。
以下是一些常见的状态指示灯及其含义：- 电源指示灯：如果电源指示灯不亮，可能是电源供应有问题，需要检查电源线路。
- 运行指示灯：如果运行指示灯不亮，可能是控制信号问题，需要检查控制线路。
- 故障指示灯：如果故障指示灯亮起，需要根据变频器的说明书查询故障代码，并进行相应的排除。
3. 软件重启或复位有时候，变频器的故障可能是由于软件问题引起的。
此时，我们可以尝试进行软件重启或复位来解决问题。
具体步骤如下：- 关闭变频器电源，等待片刻后再重新通电。
- 如果仍然有问题，可以尝试进行软件复位。
按照变频器的说明书找到复位开关，并进行操作。
4. 更换损坏的元件如果经过以上步骤仍然无法解决变频器的故障，可能是某些元件已经损坏，需要进行更换。
在更换元件前，我们需要确认故障是由哪个元件引起的。
可以通过以下方法来排除：- 使用万用表测量电路中的电阻和电压，找到故障的元件。
- 根据故障的症状，判断可能引起故障的元件类型，例如电容、电感、二极管等。
变频器常见故障维修方法
变频器常见故障维修方法在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。
如果是变频器出现故障, 如何去判断是哪一部分问题, 在这里略作介绍。
一、静态测试1.测试整流电路找到变频器内部直流电源的P端和N端, 将万用表调到电阻X10档, 红表棒接到P, 黑表棒分别依到R、S、T, 应该有大约几十欧的阻值, 且基本平衡。
相反将黑表棒接到P端, 红表棒依次接到R、S、T, 有一个接近于无穷大的阻值。
将红表棒接到N端, 重复以上步骤, 都应得到相同结果。
如果有以下结果, 可以判定电路已出现异常, A.阻值三相不平衡, 可以说明整流桥故障。
B.红表棒接P端时, 电阻无穷大, 可以断定整流桥故障或起动电阻出现故障。
2.测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上, 应该有几十欧的阻值, 且各相阻值基本相同, 反相应该为无穷大。
将黑表棒接到N端, 重复以上步骤应得到相同结果, 否则可确定逆变模块故障二、动态测试在静态测试结果正常以后, 才可进行动态测试, 即上电试机。
在上电前后必须注意以下几点:1.上电之前, 须确认输入电压是否有误, 将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
2.检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。
3.上电后检测故障显示内容,并初步断定故障及原因。
4.如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。
如出现缺相、三相不平衡等情况, 则模块或驱动板等有故障。
5.在输出电压正常（无缺相、三相平衡）的情况下, 带载测试。
测试时, 最好是满负载测试。
三、故障判断1.整流模块损坏一般是由于电网电压或内部短路引起。
在排除内部短路情况下, 更换整流桥。
在现场处理故障时, 应重点检查用户电网情况, 如电网电压, 有无电焊机等对电网有污染的设备等。

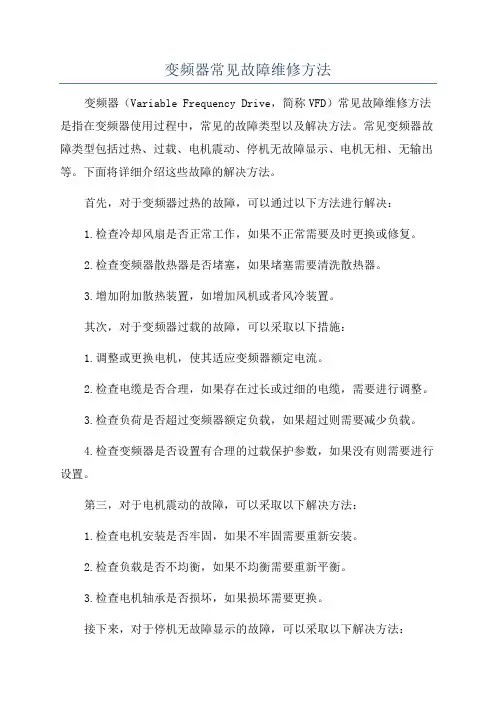

变频器常见故障维修方法
变频器常见故障维修方法变频器（Variable Frequency Drive，简称VFD）常见故障维修方法是指在变频器使用过程中，常见的故障类型以及解决方法。
常见变频器故障类型包括过热、过载、电机震动、停机无故障显示、电机无相、无输出等。
下面将详细介绍这些故障的解决方法。
首先，对于变频器过热的故障，可以通过以下方法进行解决：1.检查冷却风扇是否正常工作，如果不正常需要及时更换或修复。
2.检查变频器散热器是否堵塞，如果堵塞需要清洗散热器。
3.增加附加散热装置，如增加风机或者风冷装置。
其次，对于变频器过载的故障，可以采取以下措施：1.调整或更换电机，使其适应变频器额定电流。
2.检查电缆是否合理，如果存在过长或过细的电缆，需要进行调整。
3.检查负荷是否超过变频器额定负载，如果超过则需要减少负载。
4.检查变频器是否设置有合理的过载保护参数，如果没有则需要进行设置。
第三，对于电机震动的故障，可以采取以下解决方法：1.检查电机安装是否牢固，如果不牢固需要重新安装。
2.检查负载是否不均衡，如果不均衡需要重新平衡。
3.检查电机轴承是否损坏，如果损坏需要更换。
接下来，对于停机无故障显示的故障，可以采取以下解决方法：1.检查变频器电源是否正常，如果异常需要检查电源线路。
2.检查控制信号是否正常，如果异常需要检查控制线路。
3.检查变频器是否设置有保护参数，如果设置过低可能导致频繁的停机。
然后，对于电机无相的故障，可以采取以下解决方法：1.检查电源线路是否接好，如果接错需要重新接好。
2.检查电机和变频器之间的电缆是否接好，如果接错需要重新接好。
3.检查电机是否损坏，如果损坏需要更换。
最后，对于变频器无输出的故障，可以采取以下解决方法：1.检查输入电压是否正常，如果不正常需要检查电源线路是否有问题。
2.检查控制信号是否正常，如果异常需要检查控制线路是否有问题。
3.检查输出电缆是否接触良好，如果接触不良需要重新接触。
综上所述，变频器常见的故障维修方法主要包括解决过热、过载、电机震动、停机无故障显示、电机无相、无输出等故障。
变频器常见故障及解决方案变频器常见故障及修理
变频器常见故障及解决方案变频器常见故障及修理变频器是一种用于控制电机转速的设备，广泛应用于工业和家用领域。
由于使用频繁和工作环境的复杂性，变频器常会出现故障。
以下是变频器常见故障及解决方案的介绍。
1.故障一：显示屏无法正常显示或显示内容乱码。
解决方案：检查显示屏连接线是否松动，如有松动应重新连接。
若问题依然存在，可能是显示屏本身故障，需要更换显示屏。
2.故障二：变频器无法正常运行或无法启动。
解决方案：检查电源线是否接触不良，如有接触不良应重新插拔。
同时检查输入电源是否正常，如有问题应及时修复。
若以上方法无效，可尝试重启变频器或进行复位操作。
3.故障三：变频器出现过流保护或过热保护。
解决方案：先检查电源电压是否正常，若正常则可能是负载过大或工作时间过长导致的过流保护或过热保护，应及时停机降温。
检查负载是否合理，如有过大的负载应调整负载大小。
4.故障四：变频器输出电压不稳定或无输出。
解决方案：检查变频器输出端是否接触良好，如有接触不良应重新连接。
同时检查输出电压是否正确，若输出电压异常应检查输出电路，如需要更换电容或晶体管等元件。
5.故障五：变频器进行频率调节无效或频率调节范围有限。
解决方案：检查变频器参数是否正确设置，如有错误应进行调整。
同时检查是否存在频率限制，如存在频率限制应进行解除。
若以上方法无效，可能是PWM模块或控制芯片故障，需要更换相应部件。
总结起来，变频器常见故障主要包括显示屏故障、运行异常、过流保护、输出电压不稳定和频率调节无效等问题。
解决这些故障的方法包括检查连接线、检查电源、调整负载大小、检查输出电路以及更换故障元件等。
在修理过程中，需要根据具体故障原因采取相应的解决方案，同时注意安全措施，确保操作正确和有效。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器常见故障处理和维修引言在工业自动化领域中，变频器是一种常见的电力调节设备，用于控制电机的转速和输出功率。
然而，变频器在长期使用过程中可能会出现各种故障，影响设备的正常运行。
本文将详细介绍变频器常见故障处理和维修的各种方法。
1. 无法启动确认电源连接•检查电源线是否连接牢固；•确保电源插座正常供电。
检查开关状态•确保变频器的主电源开关处于打开状态；•检查控制面板上的启动按钮是否按下。
重启变频器•关闭变频器主电源开关，等待数分钟后再次启动；•若问题依旧存在，尝试进行变频器软复位操作。
2. 频率不稳定检查电源供应•检查电源线是否连接良好；•测量输入电压是否在变频器额定电压范围内。
检查输出电流•检查变频器输出电流是否正常；•若输出电流异常，检查驱动器和电机的绝缘情况。
调整PID参数•进入变频器参数设置界面，调整PID参数；•优化参数对频率控制的稳定性和精度。
3. 过载保护触发检查负载情况•确认负载是否超过变频器的额定输出功率；•检查负载的机械部件是否正常运转。
检查电机转子•检查电机转子是否卡住或受阻；•清理电机转子上可能存在的异物。
调整负载参数•进入变频器参数设置界面，根据实际负载情况进行调整；•提高或降低过载保护阈值，以适应不同负载。
4. 温度过高检查散热器状态•检查散热器是否被堵塞或堆积灰尘；•清理散热器，确保顺畅散热。
检查负载电机•检查负载电机是否存在过载或缺相的情况；•若存在问题，及时修复或更换电机。
调整风扇运行参数•进入变频器参数设置界面，调整风扇运行参数；•提高风扇转速或延长运行时间，以增强散热效果。
结论通过本文介绍的方法，你可以更好地处理和维修变频器常见故障。
然而，在处理故障时，请务必遵守相关的安全操作规程，并在必要时寻求专业人士的帮助。
希望本文对你有所帮助！。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机运行速度的设备，常被用于工业生产中。
虽然变频器具有高效节能的特点，但是由于其复杂的电路和结构，常常会发生各种故障。
本文将介绍变频器常见的故障处理和维修方法。
一、过电流保护过电流保护故障通常是由于电动机过载或变频器输出短路引起的。
解决方法包括：1.检查电机是否超过额定负载。
需要调整负载或更换适当功率的电动机。
2.检查电机是否发生短路。
需要修复或更换烧坏的电机部件。
二、过电压保护过电压保护故障通常是由于电网电压过高或变频器输出电压异常引起的。
解决方法包括：1.检查电网电压是否过高。
如果是，需要调整或修复电网电压。
2.检查变频器输出电压是否正常。
如果不正常，需要检查变频器电路或更换变频器。
三、过温保护过温保护故障通常是由于变频器内部温度过高引起的。
解决方法包括：1.检查变频器风扇是否正常工作。
需要检查风扇是否旋转自如，如果不正常，需要修复或更换风扇。
2.检查变频器通风情况。
如果通风不良，需要增加通风设备或更换安装位置。
四、电源故障电源故障通常是由于电源供应不稳定或变频器内部电源问题引起的。
解决方法包括：1.检查电源电压是否稳定。
需要调整或修复电源供应。
2.检查变频器内部电源模块是否正常。
如果不正常，需要检查或更换电源模块。
五、程序故障程序故障通常是由于设置参数错误、控制逻辑错误或控制信号问题引起的。
解决方法包括：1.检查变频器参数设置是否正确。
需要检查参数设置手册，并按照要求进行设置。
2.检查控制信号是否正常。
需要检查控制信号源和信号线路，并修复或更换故障部件。
六、其他故障除了以上常见故障之外，还有一些其他故障，包括电源接线错误、继电器故障、IGBT损坏等。
解决方法因具体情况而异，需要根据具体故障进行排查和修复。
总结起来，处理变频器故障的关键是根据故障现象进行排查，然后根据具体情况采取相应的维修方法。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器是一种用于改变交流电的频率和电压的设备，被广泛应用于各种机械设备和工业生产中。
但是，由于使用寿命、环境因素和操作不当等原因，变频器会出现各种故障。
下面是一些常见的变频器故障处理和维修方法。
1.变频器无法启动这可能是由于供电不足、过压保护、过负荷保护或电源电压不稳定等原因导致的。
首先，检查供电线路、电源插头和变频器的接线是否正确。
然后，检查是否存在电源电压过高或过低的情况，如果是这样，应采取适当的措施解决。
最后，检查变频器的连接电机是否有过负荷的情况，如果是，需要减少负载或更换适当的电机。
2.变频器故障显示变频器在故障状态下会显示相应的错误代码或故障信息。
首先，将变频器切换到手动模式，然后按照操作手册中的相应故障诊断流程进行故障检查。
常见的故障包括过载、过热、过电流、过压、欠压等。
根据故障代码或信息，检查电压、电流、温度等参数是否正常，根据需要采取相应的维修措施。
3.变频器电机运行不稳定电机运行不稳定可能是由于变频器输出频率不稳定、电路板故障、电机结构问题等原因引起的。
首先，检查变频器输出频率是否稳定，如果不稳定，则需要检查变频器的输出电路和电路板是否正常。
然后，检查电机的转子是否平衡，轴承是否磨损，风扇是否正常等。
根据检查结果，采取相应的维修和保养措施。
4.变频器噪音过大变频器在运行过程中可能会产生噪音，这可能是由于电机结构松动、轴承磨损、风扇老化等原因引起的。
首先，检查变频器和电机的安装是否牢固，紧固螺栓和连接件是否松动。
然后，检查电机的轴承是否磨损，如果是，需要更换新的轴承。
最后，检查电机的风扇是否干净，如果有积尘或损坏，需要进行维修或更换。
5.变频器发热过高变频器在工作过程中会产生一定的热量，但如果发热过高，可能是由于散热不良、空气流通不畅、功率过大等原因引起的。
首先，检查变频器周围的散热风扇是否正常运行，清理杂物和灰尘，保证空气流通畅。
然后，检查变频器的散热片是否有过热或局部热点，并及时处理。
变频器常用维修方法与步骤
变频器常用维修方法与步骤变频器是一种将固定频率的电源交流电转换为可调节频率和电压的交流电的电力调节装置。
在使用变频器的过程中，有时会发生故障，需要进行维修。
下面是变频器常用的维修方法和步骤：第一步：故障检查1.观察变频器的显示屏，查看是否显示异常信息或报警信息。
2.检查变频器的供电情况，确认是否正常供电。
3.检查整个电路系统的接线情况，确保线路连接正确。
4.检查变频器的冷却器及风扇是否正常运行，确保散热正常。
5.检查变频器的内部元件是否有烧坏或短路现象。
第二步：故障排除1.根据显示屏上的报警信息，参考变频器的说明书，找到对应的故障原因和解决方法。
2.检查变频器的保护功能，如过载保护、短路保护等，尝试解除保护状态。
3.检查变频器的控制面板，查看参数设置是否正确，重新设置参数。
4.针对一些特定故障，可以尝试断电重启，重新启动变频器。
5.对于一些小型的故障，如松动的连接线、接触不良等，可以进行简单的维修，如重新插拔连接线，清洁接触面等。
第三步：更换故障部件1.根据故障排除的结果，确定需要更换的故障部件。
2.打开变频器的外壳，找到故障部件的位置，并拔下相关连接线。
3.用专用工具或手工将故障部件取下，并安装新的部件。
4.连接新部件的相关线路，并确保连接牢固。
第四步：测试和试运行1.重新连接变频器的电源。
2.对变频器进行一系列的测试，如连接了外部设备后检查是否正常运行。
3.进行一定时间的试运行，并观察变频器的运行状态，检查是否还存在其他问题。
第五步：记录和报告1.对维修过程中的检查、排除、更换等步骤进行详细记录，包括故障现象、检查结果、维修过程等。
2.如果故障无法解决或需要更换重要零件，应及时向上级报告，并按照要求上报相关维修记录。
总结：变频器的维修需要对电气知识和维修技能有一定的了解。
在进行维修过程中，需要注意安全，遵循相关的维修操作规程。
如果遇到较复杂的故障，建议请专业的技术人员进行维修。
及时进行维修和保养，可以延长变频器的使用寿命，提高设备的稳定性和效率。
变频器修理技术方案
接线腔检修
内部清洁
电气元件（模块）检修
外观检查
元器件（模块）电气性能检查
组装
零部件齐全完好性
紧固件符合要求
试验
特性试验达到要求
收尾
工号编写
资料、证件
铭牌和各种标志牌齐全、完整
变频器修理检验报告
年月日
型号名称
委托单位
施工号（设备编号）
检验项目
要求
检验结果
输出电压
按下启动按钮，电动机经变频起动后能够切换到旁路全压运行
变频器修理技术方案
年月日
委托单位
施工号
方案制定
施工员
铭牌数据
型号
输入电压范围
控制电压
生产厂家
变频器修理工艺
一、机械拆验1、壳体灰尘清理；2、拆除变频器盖板螺丝，并将锈蚀的和完好的分类保存。3、记录壳体、内部结构损坏状况4、将试验区隔离，准备上电试验。
二、电器拆验：1、控制回路通过调压器上电整体试验，观察主控板指示灯是否正常。电源模块、驱动板各端口电压是否正常2、测量可控硅模块的各端口电压和电阻是否正常。3、带小功率电机负载，看电机是否能正常工频直起和变频软起。4、实验完毕后，根据试验状况对各个元器件和模块进行鉴定，按损坏情况填写拆验表，并提交销售。
三、将内部元器件整体取出，更换损坏、不完好的元器件，重新进行试验，保证软启动正常工作，线路重新整理。
四、控制器外壳清洗完毕后，保证有干净、完整。
五、壳体清洗后，将所有螺丝紧固。
六、整机吊运试验组进行高压试验，根据变频器参数，调整试验柜输出电压，高压送电后开关按照出厂检验报告的技术要求逐项试验，并检查所有线路是否可靠，绝缘是否正常，元器件外观是否损坏，是否能正常工作，元器件固定是否符合出厂要求。
变频器维修的几种实用方法
变频器维修的几种实用方法变频器在各领域得到了广泛应用。
变频器构造复杂，涉及知识面较广，故障种类千奇百怪，维修难度较大。
维修人员要想快速地提高维修水平，不但要有一定的理论基础，而且还必须掌握一定的实用方法。
下面店铺将为大家说明。
变频器维修实用方法1 逐步缩小法所谓逐步缩小法，就是通过对故障现象进行分析、对测量参数做出判断，把故障产生的范围一步一步地缩小，最后落实到故障产生的具体电路或元器件上。
它实质上是一个肯定、否定、再肯定、再否定，最后做到肯定(判定)的判断过程。
例如一台变频器通电后，发现操作盘上无显示。
首先判断肯定是无直流供电(可用万用表测量其直流电源电压)，进一步检查，发现高压指示灯是亮的(测量PN电压进一步证实)，否定主回路高压电路的故障，肯定了开关电源中给操作盘供电的一路电源有问题。
测该路电源的交流电压正常，无直流输出，又无短路现象，就可以断定是该电源电路的整流管损坏。
这个例子采用的是典型的逐步缩小法。
它的整个过程就是通过分析和参数测量，判断、肯定、否定几个回合，最后确定是整流管损坏。
2 顺藤摸瓜法所谓顺藤摸瓜法就是根据变频器工作原理，顺着故障现场，沿着信号通路，逐步深入，直达故障发生点，最终寻找到故障产生部位的一种方法。
例如一台变频器输出电压三相不平衡。
这种故障显然是由2种可能性造成的。
一种可能是逆变桥内6个单元中至少有1个单元损坏(开路)，另一种可能是6组驱动信号中至少有1组损坏。
假设已确定有1个逆变单元无驱动信号，进一步确定驱动电路中故障的产生部位，可采用顺藤摸瓜法来寻找。
具体到这个例子，可从上而下地查，即从驱动信号的源头，也就是CPU的输出端起往下查。
CPU输出有信号时检查光耦输入端有无信号，若无信号，则CPU 到光耦输入端有断线现象。
若有信号，则要检查光耦输出端，查看光耦输出端有无信号。
若无信号，则表明光耦损坏。
若有信号，则再检查放大电路的输入端和输出端，若输入端有信号而输出端无信号，则表明故障产生在放大电路，或放大管或相关元器件损坏。
变频器的常见故障以及维修方法详解
变频器的常见故障以及维修方法详解变频器是一种电气设备，被广泛应用于工业生产中，用来调节电动机的转速和转矩。
然而，由于长时间的工作和外部环境影响，变频器也会出现一些常见的故障。
本文将详细介绍变频器的常见故障以及相应的维修方法。
1.过热故障：变频器内部温度过高，超出正常范围。
可能的原因包括风扇故障、散热器堵塞、环境温度过高等。
维修方法包括清理散热器、更换风扇、调整环境温度等。
2.过载故障：变频器输出电流超过了额定值，导致设备停机保护。
可能的原因包括负载过大、电网电压不稳定等。
首先检查负载是否过大，然后调整负载大小或安装稳压器进行调节。
3.电网故障：电网故障包括电源电压波动、电压不平衡等。
变频器对电网异常非常敏感，可能会导致电机无法正常工作。
检查电网电压、电源线路，调整电压或更换电源线。
4.过电压/欠电压故障：电压超出或低于变频器的额定范围。
可能的原因包括供电电压不稳定、线路老化等。
检查供电电压，调整电压范围或更换线路。
5.电机故障：包括电机起动困难、转速不稳定、转矩输出不足等。
可能的原因包括电机本身故障、转子不对称、轴承磨损等。
检查电机状态，修复或更换电机部件。
6.控制板故障：包括芯片损坏、电路板接触不良等。
可能的原因包括长时间工作、电磁干扰等。
检查控制板，更换有问题的部件。
7.缺相故障：即电机无法正常引起转动。
可能的原因包括电机接线错误、电源线路故障等。
检查电机接线，修复或更换电源线。
维修变频器时需要遵循的基本步骤包括：1.对故障进行仔细的排查和判断，确定故障原因。
2.关闭电源，并确保设备处于安全状态。
3.根据故障原因进行相应的修复和更换零部件。
4.在维修完成后，对设备进行全面检查和测试，确保故障已经解决。
5.启动设备，观察其运行情况，确保一切正常。
综上所述，变频器的常见故障包括过热、过载、电网异常、电压问题、电机故障、控制板故障和缺相等。
维修方法包括清理散热器、更换零部件、调整电压范围等。
在维修时需要注意用电安全，对故障进行仔细判断，并进行全面的检查和测试。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器是一种常见的电力变换设备,在工程和生活中得到广泛应用。
然而,由于各种原因,变频器也会出现各种故障。
本文将介绍一些常见的变频器故障处理和维修方法。
1.变频器不工作可能的原因及处理方法:-检查输入电源是否接通并稳定,确保变频器有足够的电源供应。
-检查电源线路是否损坏或松动,若有需要及时更换或固定。
-检查控制信号线是否连接正确,确保控制信号正常传输。
2.变频器过热可能的原因及处理方法:-检查通风系统是否正常工作,确保风扇和散热器无阻塞。
-检查变频器通风口是否被堵塞,清理堵塞物。
-检查变频器是否与其他加热设备放在同一空间内,若是则考虑增加通风或降低负载。
3.变频器输出电压不稳定可能的原因及处理方法:-检查输入电源是否稳定,若不稳定则采取相应措施稳定电源。
-检查控制信号是否正确,确保控制信号正确传输。
-检查变频器是否设置了适当的输出电压范围和保护机制,若需要则调整设置。
4.变频器输出电流不稳定可能的原因及处理方法:-检查负载情况,确保负载符合变频器额定功率。
-检查变频器是否设置了适当的电流范围和保护机制,若需要则调整设置。
-检查变频器的控制信号和反馈信号是否正确连接和运作,确保控制系统正常工作。
5.变频器频率偏移可能的原因及处理方法:-检查控制信号是否正确,确保控制信号正常传递。
-检查变频器频率设置是否正确,若需要则重新设置。
-检查变频器的反馈信号是否正常运作,若异常则修复或更换。
6.变频器故障报警可能的原因及处理方法:-检查故障代码和说明,根据说明处理相应的故障。
-检查变频器是否出现过载或过压等情况,确保负载和电源符合变频器的额定参数。
-检查变频器的保护机制是否正常工作,若异常则修复或更换。
需要注意的是,在处理和维修变频器时,应遵循相关的安全规定和操作流程,避免造成更大的损失或危险。
如果遇到较复杂或无法解决的问题,建议寻求专业技术人员的帮助。
另外,定期维护和检查变频器也是预防故障的重要手段,可以延长变频器的使用寿命。
变频器维修技术方案
变频器维修技术方案1.引言变频器（Variable Frequency Drive, VFD）是一种广泛应用于工业控制系统中的电气设备，其作用是将固定频率的交流电源转换为可调频率的交流电源，从而实现对电动机的调速控制。
然而，由于变频器内部的复杂电路以及高压高频的电路特性，它们在使用过程中可能会遇到各种故障。
本文旨在探讨变频器的常见故障及其维修技术方案，以帮助维修人员更好地解决问题。
2.变频器的常见故障及分析2.1电源故障电源故障是变频器故障中最常见的一种。
可能的原因包括电源线路接线不良、断路器跳闸、电源电压不稳定等。
当出现电源故障时，变频器可能无法启动或者输出功率较低。
解决该问题的方法是检查电源线路是否接触良好，检查断路器是否正常运行，并使用稳定的电源。
2.2散热故障由于变频器内部存在大量的功率晶体管、电容器等元件，其工作时会产生大量的热量。
如果变频器的散热系统不良或者被灰尘等杂质堵塞，会导致散热不良而引发故障，例如电流过载、温度过高等。
解决该问题的方法是定期清洁散热器以确保良好的散热效果，并检查散热风扇是否正常运转。
2.3故障信号变频器的内部电路中设置了多个故障信号，用于检测电流过载、温度过高、缺相等故障。
当出现故障时，变频器通常会自动停机并发出相应的警报信号。
解决该问题的方法是通过故障信号进行诊断，修复故障并重新启动变频器。
2.4控制电路故障变频器的控制电路是控制其输出频率的关键部分，一旦出现故障就可能导致变频器无法正确工作。
常见的控制电路故障包括芯片损坏、电路板焊接不良等。
解决该问题的方法是使用示波器和万用表等工具对控制电路进行检测，找出故障点并进行修复或更换。
3.1维修前的准备工作在进行变频器维修之前，维修人员应首先了解变频器的工作原理和内部电路结构，了解常见故障及其诊断方法。
同时，需要具备良好的知识素养和工作经验，熟悉相关安全操作规程，并佩戴安全防护设备。
3.2维修流程（1）故障现象观察与记录：维修人员应据实记录变频器的故障现象，包括启动时是否正常、输出功率是否正常等。
变频器维修常见故障及维修方法变频器_软启动器
变频器修理常见故障及修理方法 - 变频器_软启动器在变频器修理时我们需要依据变频器的故障来推断，一般发生的故障和损坏的特征一般可分为：一种是在运行中频繁消灭的自动停机现象，并伴随着肯定的故障显示代码，其处理措施可依据随机说明书上供应的指导方法，进行处理和解决。
这类故障一般是由于变频器运行参数设定不合适，或外部工况、条件不满足变频器使用要求所产生的一种爱护动作现象。
另一类是由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低或击穿等突发故障(严峻时，会消灭打火、爆炸等特别现象)。
这类故障发生后，一般会使变频器无任何显示，其处理方法是先对变频器解体检查，重点查找损坏件，依据故障发生区，进行清理、测量、更换，然后全面测试，再恢复系统，空载试运行，观看触发回路输出侧的波形，当6组波形大小、相位差相等后，再加载运行，达到解决故障的目的。
1. 修理变频器整流块损坏变频器整流桥的损坏也是变频器的常见故障之一，早期生产的变频器整流块均以二极管整流为主，目前部分整流块接受晶闸管的整流方式(调压调频型变频器)。
中、大功率一般变频器整流模块一般为三相全波整流，担当着变频器全部输出电能的整流，易过热，也易击穿，其损坏后一般会消灭变频器不能送电、保险熔断等现象，三相输入或输出端呈低阻值(正常时其阻值达到兆欧以上)或短路。
在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。
假如没有同型号整流块时，可用同容量的其它类型的整流块替代，其固定螺丝孔，必需重新钻孔、攻丝，再安装、接线。
2. 变频器充电电阻易损坏修理导致变频器充电电阻损坏缘由一般是：如主回路接触器吸合不好时，造成通流时间过长而烧坏;或充电电流太大而烧坏电阻;或由于重载启动时，主回路通电和RUN信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。
其损坏的特征，一般表现为烧毁、外壳变黑、炸裂等损坏痕迹。
变频器维修技术方案
变频器维修技术方案变频器是一种能够改变电力频率的设备，广泛应用于工业、交通、农业等领域。
由于使用环境复杂，变频器出现故障的情况时有发生。
为了确保变频器的正常运行，需要及时进行维修。
本文将介绍变频器维修的技术方案。
一、故障诊断与判断在进行变频器维修之前，首先需要对故障进行诊断与判断。
可以根据变频器的工作状态、外部信号和报警灯的提示来初步判断故障原因，并进行相应的检查与测试。
对于复杂的故障，可以通过专业的仪器设备进行精确的测试与诊断。
1.电机无法启动如果电机无法启动，可能是驱动电路故障导致的。
可以检查电源线路是否接触良好、是否有短路或开路等问题。
如果电源线路正常，可以检查输入端是否有信号输入。
如果输入信号正常，进一步检查输出端是否有输出信号。
如果输出信号正常，则可能是电机本身故障。
2.电机运行速度不稳定如果电机运行速度不稳定，可能是驱动电路故障或参数设置错误导致的。
可以检查参数设置是否正确，如频率、电流限制等。
如果参数设置正确，可以检查输入信号是否稳定。
如果输入信号稳定，进一步检查输出端是否稳定。
如果输出端也稳定，则可能是电机本身问题。
3.变频器输出电压过高或过低如果变频器输出电压过高或过低，可能是驱动电路故障导致的。
可以检查电源电压是否正常，是否存在过电压或欠电压现象。
如果电源电压正常，则可以检查输出端是否有正常的电压波形。
如果电压波形异常，进一步检查驱动电路是否有故障。
4.变频器发热严重如果变频器发热严重，可能是散热系统故障或过载导致的。
可以检查散热系统是否通畅，散热风扇是否正常工作。
如果散热系统正常，可以检查负载是否过大导致过载。
如果负载过大，需要进行负载分析与优化。
三、维修技术要点1.安全措施在进行变频器维修之前，首先需要切断变频器的电源，确保安全。
同时，需要使用绝缘手套和工具，防止电击事故发生。
2.维修记录在进行维修过程中，需要详细记录维修步骤、结果和使用的工具和材料。
这有助于故障分析和以后的维修工作。
变频器常见故障处理和维修方法分析
变频器常见故障处理和维修方法分析变频器联盟变频器发生故障时，首先要参照该变频器的说明手册进行判断和处理。
我们在维修过程中积累了一些故障处理、维修维护保养的经验。
1.上电后键盘无显示（1）检查输入电源是否正常，若正常，可测量直流母线p、n端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路；（2）经查p、n端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的排线是否有松脱现象或损坏断路；（3）若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘；（4）如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下p、n端电源，检查ic的静态是否正常（凭经验进行检查），如果ic静态正常，此时在p、n加直流电压后18v/1w稳压二极管两端约8v左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路；（5）上电后18v/1w稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象；（6）p、n端上电后，18v/1w稳压二极管两端电压为8v左右，用示波器检查ic的输入端脚是否有锯齿波，输出端脚是否有输出；（7）检查开关电源的输出端+5v、±15v、+24v及各路驱动电源对地以及极间是否有短路。
2.键盘显示正常，但无法操作（1）若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配，对于带有内外键盘操作的机器，应检查一下你所设置的拨码开关位置是否正确；（2）如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
3.电位器不能调速（1）首先检查控制方式是否正确；（2）检查给定信号选择和模拟输入方式参数设置是否有效；（3）主控板拨码开关设置是否正确；（4）以上均正确，则可能为电位器不良，应检查阻值是否正常。
变频器维修方法分享(强烈建议收藏)-民熔
变频器维修大方法-民熔变频器维修学习方法有很多，但方向不对努力白费，所以抓住方向很重要，为了让大家更快的掌握变频器维修知识，这里提供变频器维修的十种学习方法给大家。
1、报警参数检查法〖例1〗某变频器有故障，无法运行并且LED显示“UV”（under voltage 的缩写），说明书中该报警为直流母线欠压。
因为该型号变频器的控制回路电源不是从直流母线取的，而是从交流输入端通过变压器单独整流出的控制电源。
所以判断该报警应该是真实的。
所以从电源入手检查，输入电源电压正确，滤波电容电压为0伏。
由于充电电阻的短路接触器没动作，所以与整流桥无关。
故障范围缩小到充电电阻，断电后用万用表检测发现是充电电阻断了。
更换电阻马上就修好了。
〖例2〗有一台三垦IF 11Kw的变频器用了3年多后，偶尔上电时显示“AL5”(alarm 5 的缩写)，说明书中说CPU被干扰。
经过多次观察发现是在充电电阻短路接触器动作时出现的。
怀疑是接触器造成的干扰，在控制脚加上阻容滤波后果然故障不再发生了。
〖例3〗一台富士E9系列3.7千瓦变频器，在现场运行中突然出现OC3（恒速中过流）报警停机，断电后重新上电运行出现OC1（加速中过流）报警停机。
我先拆掉U、V、W到电机的导线，用万用表测量U、V、W之间电阻无穷大，空载运行，变频器没有报警，输出电压正常。
可以初步断定变频器没有问题。
原来是电机电缆的中部有个接头，用木板盖在地坑的分线槽中，绝缘胶布老化，工厂打扫卫生进水，造成输出短路。
〖例4〗三肯SVF303，显示“5”，说明书中“5”表示直流过压。
电压值是由直流母线取样后(530V左右的直流)通过分压后再由光耦进行隔离，当电压超过一定阀值时，光耦动作，给处理器一个高电平。
过压报警,我们可以看一下电阻是否变值，光耦是否有短路现象等。
由以上的事例当中不难看出，变频器的报警提示对处理问题有多么重要，提示你正确的处理问题的方向。
2、比检查法此法可以是自身相同回路的类比，也可以是故障板与已知好板的类比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器维修技术方案
一、设备维修明细表及具体要求
1、设备维修明细表
2、总体要求
（1）运行过程中，需要相应的防护措施，保护变频器可能带电，裸露甚至活动或转动的部件及高温表面的危险。
（2）所有与运输，入库，安装/装配，接线，调试，维修和维护有关的作业须由具备资质的专业人员进行。
（2.1）机械工作，所有机械工作只可由经过培训的专业人员执行。
熟悉安装位置，机械安装，产品的故障排除与维护，并具备以下资质：
a.接受过机械专业的培训（如机械工程师或机电工程师）
并通过结业考试。
b.了解ABB变频器操作，熟悉操作手册。
c.通过ABB现场，或电话，视频等有效途径指导并已熟
悉操作的机电类行业从业人员。
（2.2）电气工作，所有电气工作只可由经过培训的专业人员执行。
熟悉电气安装，调试，产品的故障排除与维护，并具备以下资质：
a.接受过电气专业的培训（如电气工程师或机电工程师）
并通过结业考试。
b.了解ABB变频器操作，熟悉操作手册。
c.通过ABB现场，或电话，视频等有效途径指导并已熟
悉操作的机电类行业从业人员。
（二）维护保养技术要求。
1、总体要求
（1）运行过程中，需要相应的防护措施，保护变频器可能带电，裸露甚至活动的部件及高温表面的危险。
（2）所有与运输，入库，安装/装配，接线，调试，维修和维护有关的作业须由具备资质的专业人员进行。
（2.1）电气工作，所有电气工作只可由经过培训的专业人员执行。
熟悉电气安装，调试，产品的故障排除与维护，并具备以下资质：
a.接受过电气专业的培训（如电气工程师或机电工程师）
并通过结业考试。
b.了解西门子变频器的操作与维护保养，熟悉操作手册。
（2.2）动态测试，在表态测试结果正常以后，才可进行动态测试，即上电试机。
在上电前后必须注意以下几点：
a、上电之前，须确认输入电压是否有误，将380V电源
接入220V级变频器之中会出现炸机（炸电容、压敏
电阻、模块等）。
b、检查变频器各接口是否已正确连接，连接是否有松动，
连接异常有时可能会导致变频器出现故障，严重时会
出炸机等情况。
c、上电后检测故障显示内容，并初步断定故障及原因。
d、如未显示故障，首先检查参数是否有异常，并将参数
复归后，在空载（不接变频器）情况下启动变频器，
并测试U、V、W三相输出电压值。
如出现缺相、三
相不平衡等情况，则模块或驱动板等有故障。
e、在输出电压正常（无缺相、三相平衡）的情况下，负
载测试，尽量是满负载测试。
（三）备件更换，替代备件更换
1.变频器元器件更换。
（1）必须原装正品更换，提供完整序列号以及型号和相关参数；
（2）奕频器板卡更换。
必须原装正品更换，提供完整序列号以及型号和相关参数。
