钢筋闪光对焊工艺标准(4141996)
对焊工艺及质量标准
钢筋闪光对焊工艺标准交底1 范围本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊，预热闪光焊、闪光—预热闪光焊。
2 施工准备2.1材料及主要机具：2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 主要机具：对焊机具及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、除锈机或钢丝刷、冷拉调直作业线。
常用对焊机主要技术数据见表4—20。
常用对焊机主要技术数据表4—202.2 作业条件：2.2.1 焊工必须持有有效的考试合格证。
2.2.2对焊机有配套装置、冷却水、压缩空气等应符合要求。
2.2.3 电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。
2.2.4 作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
2.2.5 熟悉料单，弄清接头位置，做好技术交底。
3 操作工艺3.1 工艺流程：3.1.1 连续闪光对焊工艺过程：→→ →3.1.2 预热闪光对焊工艺过程：→→ →3.1.3 闪光-预热闪光对焊工艺过程：→→3.2 焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。
采用连续闪光焊所能焊接的最大钢筋直径应符合表4—21的规定。
当钢筋直径较大，端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。
Ⅳ级钢筋焊接时，无论直径大小，均应采取预热闪光焊或闪光一预热闪光焊工艺。
连续闪光焊钢筋上限直径 表4—213.3 焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。
3.4 检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。
3.5 试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。
钢筋闪光对焊施工工艺介绍
钢筋闪光对焊施工工艺1 范围本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。
2 施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。
常用对焊机主要技术数据见表4-20。
常用对焊机主要技术数据表4-202.2 作业条件：2.2.1 焊工必须持有有效的考试合格证。
2.2.2 对焊机及配套装置、冷却水、压缩空气等应符合要求。
2.2.3 电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。
2.2.4 作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
2.2.5 熟悉料单，弄清接头位置，做好技术交底。
3 操作工艺工艺流程：→→→→→→3.1.1 连续闪光对焊工艺过程：→→→→→→→→3.1.3 闪光一预热闪光对焊工艺过程：→→→→→焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。
采用连续闪光焊所能焊接的最大钢筋直径应符合表4-21的规定。
当钢筋直径较大，端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。
连续闪光焊钢筋上限直径表4-21Ⅳ级钢筋焊接时，无论直径大小，均应采取预热闪光焊或闪光一预热闪光焊工艺。
3.3 焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。
连接闪光焊的留量见图4-33；闪光—预热闪光焊时的留量见图4-34。
3.4 检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。
图4-33 钢筋连续闪光焊、—调伸长度；+—烧化留量；+—顶锻留量；+—有电顶锻留量；+—无电顶锻留量图4-34 钢筋闪光——预热闪光焊、—调伸长度；+—一次烧化留量；+—二次烧化留量；+—预热留量；+—顶锻留量；+—有电顶锻留量；+—无电顶锻留量3.5 试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。
闪光对焊施工工艺处理标准规定
2.钢筋闪光对焊施工工艺标准2.1.总则2.1.1.适用范围本工艺适用于直径14～25mm的HPB235、HRB335、HRB400钢筋接长的对焊焊接。
2.1.2.术语(1)闪光对焊：闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生强烈的飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。
(2)对焊连接：通过钢筋热熔顶锻压力作用，使两根钢筋热熔后粘接，将一根钢筋受到的力传递至另一根钢筋的连接方法。
(3)抗拉强度：接头试件在拉伸试验过程中，按钢筋公称面积计算所达到的最大拉应力值。
2.1.3.基本规定(1)含有焊接接头的钢筋在冷拉过程中，若在接头部位发生断裂时，可切除热影响区后再焊再拉；但不得多于两次。
且其冷拉工艺与要求应符合现行国家标准《混凝土结构工程施工质量验收规范》(GB50204)的规定。
(2)在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验。
合格后，方可正式生产。
试件数量与要求，应与质量检查与验收时间相同。
(3)钢筋焊接施工之前，应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑、油污、杂物等；当钢筋端部有弯折、扭曲时，应予以矫直或切除。
(4)进行闪光对焊时，应随时观察电源电压的波动情况。
当电源电压下降大于5%或小于8%时，应提高焊接变压器级数；当大于或等于8%时，不得进行焊接。
(5)焊机应经常维护保养和定期检修，确保正常使用。
(6)对从事钢筋焊接施工的班组及有关人员应经常进行安全生产教育，执行现行国家标准《焊接与切割安全》GB9448中有关规定，并应执行和实施安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。
(7)钢筋连接件的混凝土保护层厚度宜符合《混凝土结构工程施工质量验收规范》(GB50204)中，关于钢筋混凝土保护层最小厚度的规定，且不得小于15mm，连接件之间的横向净距不宜小于25mm。
钢筋闪光对焊工艺标准(完整版)
钢筋闪光对焊工艺标准(完整版)范本一：钢筋闪光对焊工艺标准(完整版)1. 引言1.1 目的1.2 范围1.3 参考文件2. 术语和定义2.1 术语定义3. 基本要求3.1 材料要求3.2 设备要求3.3 人员要求4. 工艺流程4.1 准备工作4.2 工艺步骤4.3 操作说明5. 工艺控制5.1 焊接参数控制5.2 焊接质量控制5.3 焊接缺陷处理6. 安全操作6.1 焊接操作安全要求6.2 设备安全要求6.3 应急处理7. 质量检验7.1 焊接质量检验标准7.2 检验方法7.3 检验记录8. 技术要点8.1 焊接施工班组的建设和管理 8.2 焊接材料的选择和使用8.3 焊接设备的维护和保养9. 附件附件：1. 工艺流程图2. 设备清单3. 检验报告样本4. 焊接缺陷处理表格法律名词及注释：1. 钢筋：指由钢铁制成的用于加固混凝土结构的长条状材料。
2. 闪光对焊：一种金属焊接方法，利用高温电弧将钢筋焊接在一起的工艺。
3. 工艺控制：指根据焊接工艺要求，对焊接参数、设备和工艺步骤进行严格控制和管理，以确保焊接质量的一系列措施。
4. 焊接质量检验标准：是指对焊接质量进行评估和确定的一套标准，用于判断焊接缺陷是否符合相关规定。
5. 应急处理：是指在突发情况下采取及时有效的措施，保证焊接过程的安全和质量。
范本二：钢筋闪光对焊工艺规范(完整版)1. 简介1.1 目的1.2 范围1.3 参考资料2. 术语和定义2.1 术语定义3. 材料准备3.1 钢筋准备3.2 焊接材料准备3.3 其他材料准备4. 设备要求4.1 焊接设备要求4.2 其他设备要求5. 工艺步骤5.1 准备工作5.2 焊接操作步骤5.3 焊接后处理步骤6. 焊接参数6.1 电流参数6.2 电压参数6.3 闪光时间参数7. 质量控制7.1 焊接质量标准7.2 焊接质量控制措施7.3 焊接缺陷处理方法8. 安全操作8.1 个人防护8.2 焊接设备操作安全要求8.3 紧急处理方法9. 质量检验9.1 检验项目9.2 检验方法10. 技术要点10.1 施工队伍建设与管理 10.2 焊接材料的选择和使用 10.3 设备维护与保养附件：1. 工艺流程图2. 焊接设备清单3. 质量检验记录样本4. 焊接缺陷处理表格法律名词及注释：1. 钢筋：指用于加固混凝土结构的金属条2. 闪光对焊：一种金属焊接方法，利用高温电弧将钢筋焊接在一起的工艺3. 工艺步骤：具体的操作步骤，包括钢筋和焊接材料的准备、焊接设备的设置等。

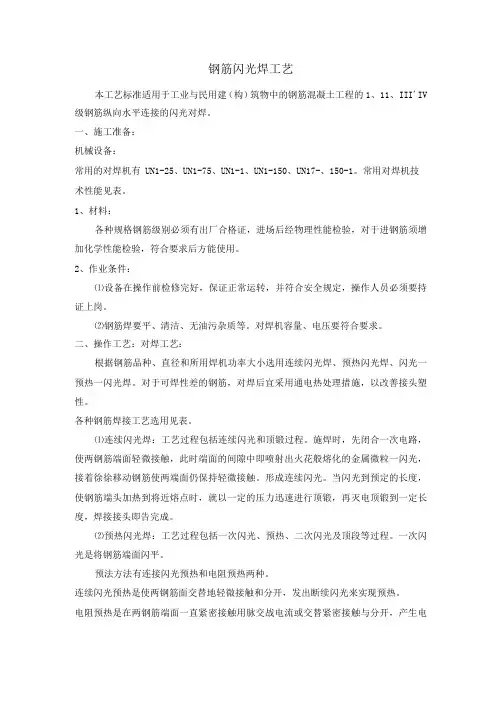

钢筋闪光焊工艺
钢筋闪光焊工艺本工艺标准适用于工业与民用建（构）筑物中的钢筋混凝土工程的1、11、III'IV 级钢筋纵向水平连接的闪光对焊。
一、施工准备：机械设备：常用的对焊机有 UN1-25、UN1-75、UN1-1、UN1-150、UN17-、150-1。
常用对焊机技术性能见表。
1、材料：各种规格钢筋级别必须有出厂合格证，进场后经物理性能检验，对于进钢筋须增加化学性能检验，符合要求后方能使用。
2、作业条件：⑴设备在操作前检修完好，保证正常运转，并符合安全规定，操作人员必须要持证上岗。
⑵钢筋焊要平、清洁、无油污杂质等。
对焊机容量、电压要符合要求。
二、操作工艺：对焊工艺：根据钢筋品种、直径和所用焊机功率大小选用连续闪光焊、预热闪光焊、闪光一预热一闪光焊。
对于可焊性差的钢筋，对焊后宜采用通电热处理措施，以改善接头塑性。
各种钢筋焊接工艺选用见表。
⑴连续闪光焊：工艺过程包括连续闪光和顶锻过程。
施焊时，先闭合一次电路，使两钢筋端面轻微接触，此时端面的间隙中即喷射出火花般熔化的金属微粒一闪光，接着徐徐移动钢筋使两端面仍保持轻微接触。
形成连续闪光。
当闪光到预定的长度，使钢筋端头加热到将近熔点时，就以一定的压力迅速进行顶锻，再灭电顶锻到一定长度，焊接接头即告完成。
⑵预热闪光焊：工艺过程包括一次闪光、预热、二次闪光及顶段等过程。
一次闪光是将钢筋端面闪平。
预法方法有连接闪光预热和电阻预热两种。
连续闪光预热是使两钢筋面交替地轻微接触和分开，发出断续闪光来实现预热。
电阻预热是在两钢筋端面一直紧密接触用脉交战电流或交替紧密接触与分开，产生电阻热（不闪光）来实现预热，此法所需功率较大。
二次闪与预锻过程同连续闪光焊。
⑶闪光一预热一闪光焊：是在预热闪光焊前加一次闪光过程。
工艺过程包括一次闪光、预热、二次闪光及顶锻等过程，施焊时首先连续闪光，使钢筋端部闪平，然后同预热闪光焊。
焊接钢筋直径较粗时，宜用此法。
⑷焊后通电热处理：方法是焊毕松开夹具，放大钳距，再夹紧钢筋；接头降温至暗黑后，即采取低频脉冲式通电加热；当加热至钢筋表面呈暗红色或桔红色时，通电结束；松开夹具，待钢筋冷后取下钢筋。
钢筋闪光对焊工艺标准
第二章 交底内容
1 范围 本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊，预热闪光焊、闪光—预热闪光焊。
2 施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有
地下室外墙 C40 防水混凝土防水等级 P6，柱 C40、梁、板 C40.
车库地面：2-4 厚环氧树脂防尘漆
消防水池：C30 密实防水混凝土，抗渗等级 P6
地下防水：4 厚 SBS 高聚物改性沥青防水卷材一道
车库顶防水：3 厚 SBS 高聚物改性沥青防水卷材一道，4 厚 SBS 高聚物改性沥青耐根穿刺防水卷材一
本工程包括 11 栋住宅楼及相应的地下车库； 12 号楼为地上 7 层，地下 1 层，16 号楼为地上 7 层，
地下 2 层，18、19、20、22、号楼为地上 10 层（9 层），地下 2 层， 21 号楼为地上 10 层（7 层），地
下 2 层，26、27 号楼为地上 16 层，地下 2 层。 秀水名苑住宅小区 12、16、18、19、20、21、22、23、25、26、27 号住宅楼、地下车库的建筑施

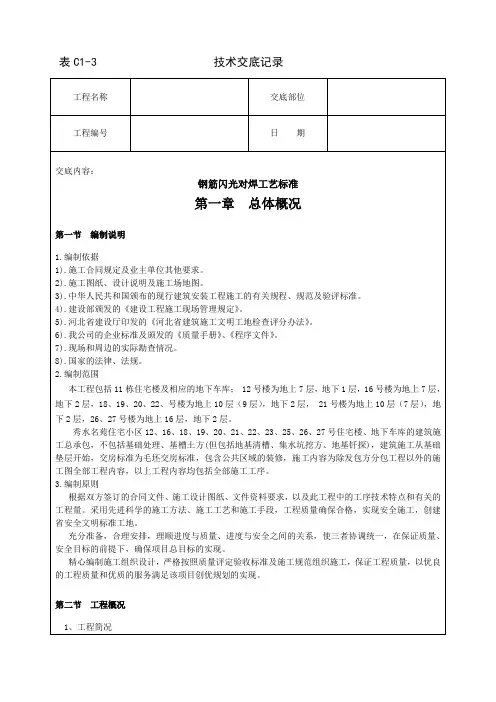

技术交底记录
工程名称
交底部位
工程编号
日期
工程名称：秀水名苑住宅小区（12.16.18.19.20.21.22.23.25.26.27 号楼、地下车库） 工程施工
建设单位：河北三泰建荣房地产开发有限公司 监理单位：中科宏泰工程项目管理有限公司 设计单位：四川洲宇华洲建筑设计有限公司 工程地点：承德市双滦区西地满族乡冯营子村西地新村南侧 B 地块
(工艺技术)钢筋闪光对焊工艺
钱江疗养院改造项目工程
交底部位
工程编号
日期
交底内容：
钢筋闪光对焊工艺标准
1范围
本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊，预热闪光焊、闪光—预热闪光焊。
2施工准备
2.1材料及主要机具：
常用对焊机主要技术数据表4—20
焊机型号
UN1—50
UN1—75
UN1—100
UN2—150
UN17—150—1
2.2.1焊工必须持有有效的考试合格证。
2.2.2对焊机有配套装置、冷却水、压缩空气等应符合要求。
2.2.3电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。
2.2.4作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
7质量记录
本工艺标准应具备以下质量记录：
7.1钢筋出厂质量证明书或试验报告单。
7.2钢筋机械性能复试报告。
7.3进口钢筋应有化学成分检验报告和可焊性试验报告，国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。
7.4钢筋接头的拉伸试验报告、弯曲试验报告。
钢筋对焊异常现象、焊接缺陷及防止措施表4—22
检验方法：检查焊接试件试验报告单。
4.2基本项目：
钢筋闪光对焊接头外观检查结果，应符合下列要求：
4.2.1接头部位不得有横向裂纹。
4.2.2与电极接触处的钢筋表面不得有明显烧伤，Ⅳ级钢筋焊接时不得有烧伤。
检验方法：观察检查。
4.3允许偏差项目：
4.3.1接头处的弯折角不大于4度。
4.3.2接头处的轴线偏移，不大于0.1倍钢筋直径，同时不大于2mm。
钢筋闪光对焊施工工艺标准
7钢筋闪光对焊施工工艺标准7.1 总则7.1.1适用范围本工艺适用于工业与民用建筑现浇钢筋混凝土结构中直径14~40mm的HPB235~HRB400级（Ⅰ~Ⅲ级）钢筋的连续闪光焊、预热闪光焊、闪光-预热闪光焊。
7.1.2编制参考标准及规范（1）《建筑工程施工质量验收统一标准》（GB 50300-2001）；（2）《混凝土结构工程施工质量验收规范》（GB 50204-2002）；（3）《钢筋焊接及验收规程》（JGJ 18-2003）。
7.2 术语闪光对焊：是两根钢筋沿着整个接触端面熔焊连接的方法。
它适用于水平钢筋非施工现场连接。
闪光对焊工艺对钢筋端面要求不严格，可以免去钢筋端面磨平工序，因而简化了操作，提高了工效。
由于在闪光时接触面积小，接触点电流密度大，热量集中，加热迅速，所以热影响区小，接头质量好；又因采用了预热方法，在较小功率的对焊机上能焊接较大截面的钢筋，闪光对焊是目前普遍采用的焊接方法。
7.3 基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。
闪光对焊焊接头应逐个进行外观检查。
闪光对焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
7.4 施工准备7.4.1 技术准备编写焊接工艺，通过焊接试验选定焊接参数，对焊工进行技术、安全交底。
7.4.2材料要求钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
7.4.3主要机具对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。
常用对焊机主要技术数据见表7-1。
7.4.4作业条件（1）焊工必须持有有效的考试合格证。
（2）对焊机及配套装置、冷却水、压缩空气等应符合要求。
（3）电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。
钢筋闪光对焊标准
钢筋工程质量标准一、钢筋加工工程1)钢筋进场时，其质量必须符合标准的规定。
2)钢筋应平直无损伤、脆断，表面不得有裂纹、油污、颗粒状或片状老锈。
3)受力钢筋的弯钩和弯折应符合下列规定：①HPB235级钢筋末端应作1800弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；②当设计要求钢筋末端需作1350弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；③钢筋作不大于900的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
4)除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：①箍筋弯钩的弯弧内直径除应满足第4条的规定外，尚应不小于受力钢筋直径；②箍筋弯钩的弯折角度：对一般结构，不应小于900；对有抗震等要求的结构，应为1350；③箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。
5)钢筋加工的允许偏差应符合下表的规定：二钢装工程1)纵向受力钢筋的连接方式应符合设计要求。
2)钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
3)钢筋的接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
4)受力钢筋用机械连接或焊接接头时，设置在同一构件内接头宜相互错开。
5)纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径)且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。
同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
6)同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：①在受拉区不宜大于50％；②接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50％；③直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50％。
钢筋闪光对焊连接工艺
钢筋闪光对焊连接工艺钢筋采用预热闪光焊，对焊时要由专业施工人员进行操作，并且严格控制焊接参数，以确保对焊质量。
对焊时遵守“闪光过程短稳强烈，顶锻过程快速有力”的施工要领。
钢筋对焊完毕后进行外观检查，要求表面无裂纹和明显烧伤。
并有适量墩粗和均匀毛刺，且焊头弯折角度大于4度。
轴线偏移大于2mm的焊头将接头处两侧1.5mm处切除重焊。
焊完后放置对焊棚内自然降温。
1、施工准备⑴材料准备①钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GBl499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。
对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25；钢筋的屈服强度实测值与强度标准值的比值不大于1.3。
钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
②主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷调直作业线。
常用对焊机主要技术数据⑵作业条件①焊工必须持有有效的考试合格证。
②对焊机及配套装置、冷却水、压缩空气等应符合要求。
③电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。
④作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
⑤熟悉料单，弄清接头位置，做好技术交底。
2、工艺流程与操作工艺⑴工艺流程：检查设备→选择焊接工艺及参数→试焊、做模拟试件→送试→确定焊接参数→焊接→质量检验①连接闪光对焊工艺过程：②预热闪光对焊工艺工程：③闪光-预热闪光对焊工艺过程：⑵焊接工艺方法选择：当钢筋直径较小，钢筋级别较底，可采用连接闪光焊所能焊接的最大钢筋直径符合下表的规定。
技术交底资料7.钢筋工程-钢筋闪光对焊工艺标准
5制品呵护
焊接后稍冷却才干松开电极钳口，取出钢筋时必须平稳，以免接头弯折。
6应注意的质量问题
6.1在钢筋对焊生产中，应重视焊接全过程中的任何一个环节，以确保焊接质量，若呈现异常现象，应参照表4—22查找原因，及时消除。
6.2冷拉钢筋的焊接应在冷拉之前进行。冷拉过程中，若在接头部位产生断裂时，可在切除热影响区(离焊缝中心约0.7倍钢筋直径)后再焊再拉，但不很多于两次。同时，其冷拉工艺与要求应合适《混凝土结构工程施工及验收规范》(GB50204—92)的规定。
3.4检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于平安可靠的状态。
3.5试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。经试验合格后，方可按确定的焊接参数成批生产。
3.6对焊焊接操纵：
3.6.1连续闪光焊：通电后，应借助操纵杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不竭地移动钢筋形成连续闪光，待预定的烧化量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。
[Amber demo]
令狐采学
工程名称
交底部位
工程编号
日期
交底内容：
钢筋闪光对焊工艺标准
1规模
本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊，预热闪光焊、闪光—预热闪光焊。
2施工准备
2.1资料及主要机具：
2.1.1钢筋：钢筋的级别、直径必须合适设计要求，有出厂证明书及复试陈述单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
3.7质量检查：在钢筋对焊生产中，焊工应认真进行自检，若发明偏心、弯折、烧伤、裂缝等缺陷，应切除接头重焊，并查找原因，及时消除。
钢筋闪光对焊焊接施工工艺标准
钢筋闪光对焊焊接施工工艺标准GXEJ/QB07-2003钢筋闪光对焊焊接是利用对焊机使两段钢筋触，通以低电压强电流，把电能转化为热能，当钢筋加热到一定程度后，立即施加轴向压力挤压(称为顶锻)，使形成对焊接头。
本工艺具有改善结构受力性能，减轻劳动强度，提高工效和质量，施工快速，节约钢材，降低成本等优点。
工艺适用范围表一、材料要求钢筋用Ⅰ～Ⅳ级各种规格钢筋，具有出厂合格证，进场后经物理性能检验符合有关标准和规范的要求。
二、主要机具设备常用对焊机有UN1-25、UN1-50、UN1-75、UN1-100、UN1-150、UN1-170、UN17-150-1等型号，根据钢筋直径和需用功率选用。
三，作业条件⒈对焊机检修完好，对焊机容量，电压，符合要求并符合安全规定。
⒉电源己具备，电流、电压符合对焊要求。
⒊钢筋焊接部位经清理，表面平整、清洁、无油污、杂质等。
⒋操作人员经培训、考核，可持证上岗。
在正是焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。
试验结果应符合质量检验与验收时的要求。
四，施工操作工艺⒈根据钢筋品种，直径和所用对焊机功率大小，可选用连续闪光焊、预热闪光焊、闪光预热闪光等对焊工艺.对于可焊性差的钢筋，对焊后宜采用通电热处理措施，以改善接头塑性。
⑴连续闪光焊当钢筋直径小，钢筋牌号低，在表7-2规定范围内，可采用连续闪光对焊。
工艺过程包括:连续闪光和顶锻施焊时，先闪合一次电路，使两钢筋端面轻微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程.当闪光达到规定程度后(烧平端面，闪掉杂质，热至熔化)，即以适当压力迅速进行顶锻挤压，焊接接头即告完成.连续闪光焊所能焊接的钢筋上线直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表7-2的要求。
连续闪光焊钢筋上限直径表7-2当钢筋直径和牌号超过表7-2的规定，且钢筋端面较平整，宜采用预热闪光焊。
钢筋闪光对焊工艺标准
钢筋闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两钢筋接触点产生的电阻热，使金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法，是电阻焊的一种。
一、工艺1、连续闪光焊适用于钢筋直径较小，钢筋级不较低的条件，所能焊接的钢筋上限直径依据焊机容量、钢筋级不等具体情况而定，应符合表4-10的。
连续闪光焊接钢筋上限直径表4-10连续闪光焊的工艺方法：将钢筋夹紧在对焊机的钳口上，接通电源后，使两钢筋端面局部接触，现在钢筋端面的接触点在高电流密度作用下迅速熔化、蒸发、爆破，呈高温粒状金属从焊口内高速飞溅出来；当旧的接触点爆破后，又形成新的接触点，这就出现连续不断爆破过程，钢筋金属连续不断送进〔以一定送进速度适应其焊接过程的烧化速度〕。
钢筋通过一定时刻的烧化，使其焊口到达所需要的温度，并使热量扩散到焊口两边，形成一定宽度的温度区，这时，以相当压力予以顶锻，将液态金属排挤在焊口之外，使钢筋焊合，并在焊口四面形成大量毛刺。
由于热碍事区较窄，故在接合面四面形成较小的凸起，因此，焊接过程结束，两钢筋对接焊成的外形见图4-10。
2、预热闪光焊在钢筋直径或级不超出表4-10的时，要是钢筋端面较平坦，那么宜采纳预热闪光焊。
预热闪光焊的工艺方法：在进行连续闪光焊之前，对钢筋增加预热过程。
将钢筋夹紧在对焊机的钳口上，接通电源后，开始以较小的压力使钢筋端面接触，然后又离开，如此不断地离开又接触，每接触一次，由于接触电阻及钢筋内部电阻使焊接区加热，拉开时产生瞬时的闪光。
经上述反复屡次，接头温度逐渐升高，实现了预热过程。
预热后接着进行闪光与顶锻，这两个过程与连续闪光焊一样。
采纳UN2-150型或UN17-150-1型对焊机进行大直径钢筋焊接时，宜首先采取锯割或气割方式对钢筋端面进行平坦处理；然后采纳预热闪光焊工艺，并应符合以下要求：闪光过程应强烈、稳定；顶锻凸块应垫高；应正确调整并严格操纵各过程的起点和止点。
3、闪光-预热闪光焊适用于钢筋端面不平坦的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋闪光对焊工艺标准( 414-1996 )范围本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。
施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。
常用对焊机主要技术数据见表4-20 。
常用对焊机主要技术数据表4-20 焊机型号UN1?0 UN1?5 UN1?00 UN2?50 UN17?50?动夹具传动方式杠杆挤压弹簧(人力操纵) 电动机凸轮气椧貉? 额定容量kVA 50 75 100 150 150 负载持续率% 25 20 20 20 50 电源电压V 220/380 220/380 380 380 380次级电压调节范围V 2.9〜5.0 3.52〜7.04 4.5〜7.6 4.05〜8.10 3.8〜7.6 次级电压调节级数6 8 8 16 16连续闪光焊钢筋大直径mm 10〜12 12〜16 16〜20 20〜25 20〜25 预热闪光焊钢筋最大直径20〜22 32〜36 40 40 40 每小时最大焊接件数50 75 20 〜30 80 120冷却水消耗量L/h 200 200 200 200 600 压缩空气压力MPa 0.55 0.6 压缩空气消耗量m3/h 15 52.2 作业条件：2.2.1 焊工必须持有有效的考试合格证。
2.2.2 对焊机及配套装置、冷却水、压缩空气等应符合要求。
2.2.3 电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。
2.2.4 作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
2.2.5 熟悉料单，弄清接头位置，做好技术交底。
操作工艺3.1 工艺流程：检查设备T选择焊接工艺及参数T试焊、作模拟试件T送试T确定焊接参数f焊接f质量检验3.1.1 连续闪光对焊工艺过程：闭合电路f闪光（两钢筋端面轻微接触）f连续闪光加热到将近熔点（两钢筋端面徐徐移动接触）f带电顶锻 f 无电顶锻3.1.2 预热闪光对焊工艺过程：闭合电路 f 断续闪光预热（两钢筋端面交替接触和分开）f连续闪光加热到将近熔点（两钢筋端面徐徐移动接触）f带电顶锻 f 无电顶锻3.1.3 闪光一预热闪光对焊工艺过程：闭合电路 f 一次闪光闪平端面（两钢筋端面轻微徐徐接触）f连续闪光预热（两钢筋端面交替接触和分开）f二次连续闪光加热到将近熔点（两钢筋端面徐徐移动接触）f带电顶锻f无电顶锻3.2 焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。
采用连续闪光焊所能焊接的最大钢筋直径应符合表4-21 的规定。
当钢筋直径较大，端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。
连续闪光焊钢筋上限直径表4-21焊机容量（kVA）钢筋级别钢筋直径（mm）I 级25150 II 级22川级20I级20100 I 级18川级16I 级1675 I 级14川级12W级钢筋焊接时，无论直径大小，均应采取预热闪光焊或闪光一预热闪光焊工艺。
3.3 焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。
连接闪光焊的留量见图4-33 ;闪光椩七壬凉夂甘钡牧袅考?-34。
3.4 检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。
图4-33 钢筋连续闪光焊、椀魃斐兰'龋?+椛栈袅浚?+椂廿'土袅浚？+椨械缍廿'土袅浚？+椢薜缍廿土袅？图4-34 钢筋闪光棗预热闪光焊、椀魃斐兰'龋?+椧淮紊栈袅浚?+椂紊栈袅浚?+椩七攘袅浚？+椂廿'土袅浚？+椨械纟垂廿'土袅浚？+椢薜纟垂廿'土袅？3.5 试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。
经试验合格后，方可按确定的焊接参数成批生产。
3.6 对焊焊接操作：3.6.1 连续闪光焊：通电后，应借肋操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化留量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。
3.6.2 预热闪光焊：通电后，应使两根钢筋端面交替接触和分开，使钢筋端面之间发生断续闪光，形成烧化预热过程。
当预热过程完成，应立即转入连续闪光和顶锻。
3.6.3 闪光棗预热闪光焊：通电后，应首先进行闪光，当钢筋端面已平整时，应立即进行预热、闪光及顶锻过程。
3.6.4 保证焊接接头位置和操作要求：3.6.4.1 焊接前和施焊过程中，应检查和调整电极位置，拧紧夹具丝杆。
钢筋在电极内必须夹紧、电极钳口变形应立即调换和修理。
3.6.4.2 钢筋端头如起弯或成“马蹄”形则不得焊接，必须煨直或切除。
3.6.4.3 钢筋端头120mn范围内的铁锈、油污，必须清除干净。
3.6.4.4 焊接过程中，粘附在电极上的氧化铁要随时清除干净。
3.6.4.5 接近焊接接头区段应有适当均匀的镦粗塑性变形，端面不应氧化。
3.6.4.6 焊接后稍冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。
3.7 质量检查：在钢筋对焊生产中，焊工应认真进行自检，若发现 偏心、弯折、烧伤、裂缝等缺陷，应切除接头重焊，并查找原因，及时消除。
质量标准4.1保证项目： 4.1.1 钢筋的品种和质量必须符合设计要求和有关标准的规定。
注：进口钢筋需先经过化学成分检验和焊接试验， 符合有关规定后方可 焊接。
检验方法：检查出厂证明书和试验报告单。
4.1.2 钢筋的规格、焊接接头的位置、同一截面内接头的百分比， 必须符合设计要求和施工规范的规定。
检验方法：观察或尺量检查。
4.1.3 对焊接头的力学性能检验必须合格。
力学性能检验时， 应从每批接头中随机切取 6个试件，其中 3 个做拉伸 试验， 3 个做弯曲试验。
在同一台班内， 由同一焊工完成的 300 个同级别、同直径钢筋焊接接头 作为一批。
若同一台班内焊接的接头数量较少， 可在一周之内累计计算。
若累计 仍不足 300 个接头，则应按一批计算。
检验方法：检查焊接试件试验报告单。
4.2基本项目： 钢筋闪光对焊接头外观检查结果，应符合下列要求： 4.2.1接头部位不得有横向裂纹。
422与电极接触处的钢筋表面不得有明显烧伤，W 级钢筋焊接时不得有烧伤。
检验方法：观察检查。
4.3允许偏差项目： 4.3.1接头处的弯折角不大于 4°。
4.3.2 接头处的轴线偏移， 木大于 0.l 倍钢筋直径，同时不大于 2mm 。
检验方法：目测或量测。
成品保护焊接后稍冷却才能松开电极钳口， 取出钢筋时必须平稳， 以免接头弯折。
应注意的质量问题在钢筋对焊生产中，应重视焊接全过程中的任何一个环节，以应参照表 4-22 查找原因，及时消除。
钢筋对焊异常现象、 焊接缺陷及防止措施项次 异常现象和缺陷种类 防 烧化过分剧烈，并产生强烈的 数 2. 减慢烧化速度6.1 确保焊接质量，若出现异常现象， 表 4-22 止措 爆炸声 施 1. 降低变压器级2 闪光不稳定1. 清除电级底部和表面的氧化物2. 提高变压器级数3. 加快烧化速度3 接头中有氧化膜、未焊透或夹渣1. 增加预热程度2. 加快临近顶锻时的烧化速度3. 确保带电顶锻过程4. 加快顶锻速度5. 增大顶锻压力4 接头中有缩孔1. 降低变压器级数2. 避免烧化过程过分强烈3. 适当增大顶锻留量及顶锻压力5 焊缝金属过烧或热影响区过热1. 减小预热程度2. 加快烧速度，缩短焊接时间3. 避免过多带电顶锻续表项次异常现象和缺陷种类防止措施1. 检验钢筋的碳、硫、磷含量；若不符合规定时，应更换钢筋2. 采用低频预热方法，增加预热程度1. 清除钢筋被夹紧部位的铁锈和油污2. 清除电极内表面的氧化物3. 改进电极槽口形状，增大接触面积4. 夹紧钢筋8 接头弯折或轴线偏移1. 正确调整电极位置2. 修整电极钳口或更换已变形的电极3. 切除或矫直钢筋的弯头6.2 冷拉钢筋的焊接应在冷拉之前进行。
冷拉过程中，若在接头部位发生断裂时，可在切除热影响区（离焊缝中心约为0.7 倍钢筋直径）后再焊再拉，但不得多于两次。
同时，其冷拉工艺与要求应符合《混凝土结构工程施工及验收规范》的规定。
质量记录本工艺标准应具备以下质量记录：7.1 钢筋出厂质量证明书或试验报告单。
7.2 钢筋机械性能复试报告。
7.3 进口钢筋应有化学成分检验报告和可焊性试验报告。
国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。
7.4 钢筋接头的拉伸试验报告、弯曲试验报告。
