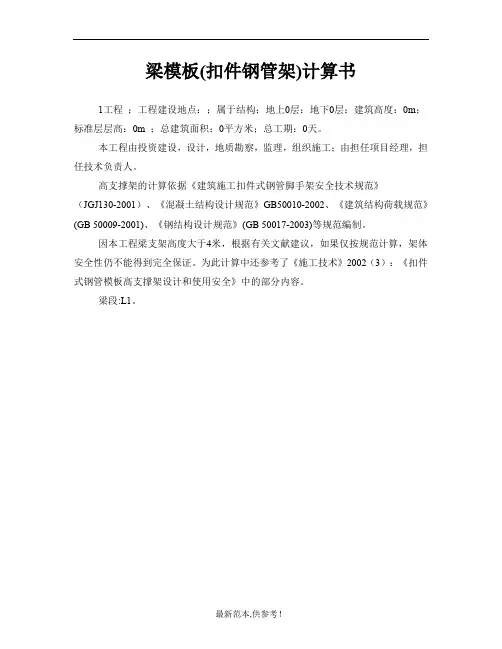

梁模板(扣件钢管架)计算书1工程；工程建设地点：；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。
本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。
高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。
为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。
梁段:L1。
一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.50；梁截面高度D(m)：0.90；混凝土板厚度(mm)：240.00；立杆沿梁跨度方向间距L a(m)：0.80；立杆上端伸出至模板支撑点长度a(m)：0.20；立杆步距h(m)：1.50；板底承重立杆横向间距或排距L b(m)：0.80；梁支撑架搭设高度H(m)：5.65；梁两侧立杆间距(m)：1.20；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：2；采用的钢管类型为Φ48×3.5；立杆承重连接方式：单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：1.00；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：东北落叶松；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：15.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.6；面板材质：胶合面板；面板厚度(mm)：20.00；面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：80.0；梁底纵向支撑根数：4；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；主楞竖向支撑点数量：4；固定支撑水平间距(mm)：500；竖向支撑点到梁底距离依次是：150mm，300mm，450mm，600mm；主楞材料：圆钢管；直径(mm)：100.00；壁厚(mm)：5.00；主楞合并根数：2；次楞材料：木方；宽度(mm)：60.00；高度(mm)：80.00；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。
满堂脚手架计算书
满堂脚手架计算书一、工程概况本工程为_____，建筑高度为_____m，建筑面积为_____m²。
满堂脚手架主要用于_____施工，其搭设高度为_____m，搭设范围为_____。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及相关文件三、脚手架设计参数1、脚手架立杆纵距为_____m，横距为_____m，步距为_____m。
2、立杆采用单立杆。
3、脚手板采用_____，铺设层数为_____层。
4、栏杆及挡脚板设置：栏杆高度为_____m，挡脚板高度为_____m。
四、荷载计算1、恒载标准值 G1k（1）脚手架结构自重标准值 G1k1立杆：＿____kN/m横杆：＿____kN/m剪刀撑：＿____kN/m扣件：＿____kN/个（2）脚手板自重标准值 G1k2每块脚手板的自重标准值：＿____kN/m²铺设层数：＿____层（3）栏杆与挡脚板自重标准值 G1k3栏杆自重标准值：＿____kN/m挡脚板自重标准值：＿____kN/m2、活载标准值 Q1k（1）施工均布活荷载标准值 Q1k作业层：＿____kN/m²（2）风荷载标准值ωk基本风压ω0：＿____kN/m²风压高度变化系数μz：＿____风荷载体型系数μs：＿____五、纵向水平杆计算1、荷载计算恒载：＿____kN/m活载：＿____kN/m2、强度计算最大弯矩 Mmax ＝＿____kN·m弯曲应力σ ＝ Mmax/W ＝＿____N/mm²＜f ＝＿____N/mm²，满足要求。
3、挠度计算最大挠度νmax ＝＿____mm＜ν ＝＿____mm，满足要求。
六、横向水平杆计算1、荷载计算集中荷载 P ＝＿____kN恒载：＿____kN/m2、强度计算最大弯矩 Mmax ＝＿____kN·m弯曲应力σ ＝ Mmax/W ＝＿____N/mm²＜f ＝＿____N/mm²，满足要求。
满堂脚手架计算书
满堂脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)等编制。
一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为30.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距la= 1.20米，立杆的横距lb= 1.20米，立杆的步距h= 1.80米。
采用的钢管类型为Φ48.3×3.6。
横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数施工均布荷载为3.0kN/m2，脚手板自重标准值0.30kN/m2，同时施工2层，脚手板共铺设3层。
脚手架用途:混凝土、砌筑结构脚手架。
满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5.26cm3；截面惯性矩 I = 12.71cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。
按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。
考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。
1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值qk=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为Mmax= 0.117qlb2= 0.117×1.82×1.202=0.307kN.m σ = Mmax/W = 0.307×106/5260.00=58.42N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990qklb4/100EI = 0.990×1.32×12004/(100×2.06×105×127100.0) = 1.035mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩 W = 5.26cm3；截面惯性矩 I = 12.71cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。
扣件式钢管脚手架设计计算书
扣件式钢管脚手架设计计算书本工程建筑装修结构用扣件式双排脚手架，ΣQK=5.0KN/m2，建筑物层高二层3.3m，三、四、五、六层为2.9m，脚手架搭设高度16.1M，W0=0.5KN/m2，地面粗糙度为B类，脚手架背靠建筑物为砖混，木脚手板，Q235、Φ48×3.5mm钢管，密目网全封闭，网重0.002KN/m2，网目2400目/100cm2，每目透风面积为1.5mm2。
一、槽钢作扣件式钢管脚手架支撑计算1、脚手架荷载计算（1）、线荷载计算结构荷载标准值3×1.5=4.5KN.M木脚手架0.35×1.5=0.525KN.M剪刀撑L=1.52+1.52=2.12MS=1.5×1.2=1.8M2(1.5×2+1.5×2+1.2+2.12×2)×38.4×1.3+10×41. 8=340N/m2高度按五层荷载计算，3.3×2.9×4+1.2=16.1M340×16.1×1.2=6.57KN钢管脚手架自重300×16.1=4.83KN荷载轴向计算求q：q=4.5+0.525+6.57+4.83=15.425KN.M（2）、抗弯强度计算按集中荷载计算M=Kmgl=0.188×15.425×1.4=4.06KN.MM4.06×106N.mmQ=—=———————=65.8mPa<f=215Mpa（[12槽钢）W61.7×1000（3）、按挠度计算5qL45×15.425×14W=——=———————=2.02mm384E1384×2.1×100000×388.5×1000[120<3mm满足要求根据以上计算，故先取槽钢[12满足要求螺栓选取M20=38200N>15.425×1.4=21595N钢丝绳选取6×19×11（绳直径）=61.3KN>21595N故满足要求。
扣件式满堂支架计算书
附件2：扣件式满堂支架计算书1.工程概况赣州市迎宾大道（含飞翔路段）及文明大道快速路工程二标段，起始桩号K15+403～K21+920,全长6.52公里，高架桥5640m。
除主线高架桥外，还包含Z7～Z8驿骅路定向匝道，Z9～Z10平行匝道和东江源大道立交。
主线高架桥共包含盖梁166个，其中A、B、Z型盖梁共24个(底宽＜24m)；C、D型盖梁共82个(底宽=24m)；门式墩盖梁60个(底宽＞24m)。
本计算书以A、B型盖梁为计算模型。
根据施工图，A、B型盖梁长17.7m，宽3.5m，高3.2m，占全部盖梁总数的12.0%。
2.计算依据《施工组织设计》《公路桥涵施工技术规范》（JTG/T F 50-2011）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）《公路路面基层施工技术规范》《简明施工计算手册》（第四版）《路桥施工计算手册》《赣州中心城区快速路工程-迎宾大道施工图设计-桥梁工程》《赣州中心城区快速路工程-岩土工程勘察报告（详勘阶段）》《关于印发<危险性较大的分部分项工程安全管理办法>的通知》（建质[2009]87号）、《江西省危险性较大的分部分项工程安全管理实施细则》（赣建安[2010]16号）相关技术规范及国家颁发的现行规范、规程、验标等各项技术标准和有关的法律、法规。
3.支架施工方案3.1作业场地处理现场地面辅道既有沥青砼路面，基层为水泥稳定层，根据《公路路面基层施工技术规范》JTJ034-2000表3.3.1，取基抗压强度标准值为3MPa；立在承台基坑回填土上的部分杆件，必须对基础进行处理，采用C20混凝土硬化处理。
然后满堂支撑架立杆底脚位置进行定位放线，并做好四周排水设施。
基坑回填区域硬化完毕后，采用沙袋堆载方式消除地基不均匀沉降，之后再进行满堂支撑架搭设。
扣件式满堂支撑架设计计算书
扣件式满堂支撑脚手架设计计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑结构可靠性设计统一标准》GB50068-20184、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算1m。
W＝10460mm3，I＝475000mm41、荷载计算1）施工荷载按均布荷载考虑面板承受的单位宽度线荷载设计值：q1＝γ0×[1.3×(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1.1×[1.3×(0.3+(24+1.1)×0.15)+1.5×0.9×2.5]×1=9.525kN/m 2）施工荷载按集中力考虑面板自重设计值：q2=1.1×1.3×G1k×b=1.1×1.3×0.3×1=0.429kN/m面板承受的施工荷载设计值：p=1.1×1.5×0.9×Q1k＝1.1×1.5×0.9×2.5＝3.713kN计算简图如下：2、强度验算q1静=γ×[γG(G1k+(G2k+G3k)h)]b =1.1×[1.3×(0.3+(24+1.1)×0.15)]×1=5.813kN/mq1活=γ×(γQ×γL×Q1k)×b=1.1×(1.5×0.9×2.5)×1=3.713kN/mM1＝0.1q1静L2+0.117q1活L2＝0.1×5.813×0.252+0.117×3.713×0.252＝0.063kN·mM2＝max[0.08q2L2+0.213pL，0.1q2L2+0.175pL]＝max[0.08×0.429×0.252+0.213×3.713×0.25，0.1×0.429×0.252+0.175×3.713×0.25]＝0.2kN·mMmax ＝max[M1，M2]＝max[0.063，0.2]＝0.2kN·mσ＝Mmax/W＝0.2×106/10460＝19.12N/mm2≤[f]＝205N/mm2 满足要求！3、挠度验算面板承受的单位宽度线荷载标准值：q＝(1×(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.15))×1＝4.065kN/mνmax＝0.677ql4/(100EI)=0.677×4.065×2504/(100×206000×475000)=0.001mmν＝0.001mm≤[ν]＝L/400＝250/400＝0.625mm满足要求！五、小梁验算1）施工荷载按均布荷载考虑小梁承受的线荷载设计值：q1＝γ×[1.3×(G1k+(G2k +G3k)×h)+1.5×γL×Q1k]×s=1.1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×2.5]×0.25＝2.453kN/m2）施工荷载按集中力考虑面板及小梁自重设计值：q2＝1.1×1.3×G1k×s=1.1×1.3×0.5×0.25＝0.179kN/m小梁承受的施工荷载设计值：p＝1.1×1.5×0.9×Q1k＝1.1×1.5×0.9×2.5＝3.713kN计算简图如下：2、强度验算q1静=γ×1.3×(G1k+(G2k +G3k)×h)×s=1.1×1.3×(0.5+(24+1.1)×0.15)×0.25=1.525kN/mq1活=γ×1.5×γL×Q1k×s=1.1×1.5×0.9×2.5×0.25=0.928kN/mM1＝0.125q1静L2+0.125q1活L2＝0.125×1.525×0.82+0.125×0.928×0.82＝0.196kN·mM2＝max[0.07q2L2+0.203pL，0.125q2L2+0.188pL]＝max[0.07×0.179×0.82+0.203×3.713×0.8，0.125×0.179×0.82+0.188×3.713×0.8]＝0.611kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[2.453×0.152/2，0.179×0.152/2+3.713×0.15]＝0.559kN·mMmax ＝max[M1，M2，M3]＝max[0.196，0.611，0.559]＝0.611kN·mσ=Mmax/W=0.611×106/83333=7.331N/mm2≤[f]=15.444N/mm2 满足要求！3、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.525×0.8+0.625×0.928×0.8＝1.226kNV2＝0.625q2L+0.688p＝0.625×0.179×0.8+0.688×3.713＝2.644kNV3＝max[q1L1，q2L1+p]＝max[2.453×0.15，0.179×0.15+3.713]＝3.739kNVmax ＝max[V1，V2，V3]＝max[1.226，2.644，3.739]＝3.739kNτmax =3Vmax/(2bh)=3×3.739×1000/(2×50×100)＝1.122N/mm2≤[τ]=1.782N/mm2满足要求！4、挠度验算小梁承受的线荷载标准值q：q=(1×(G1k+(G2k +G3k)×h))×s=(1×(0.5+(24+1.1)×0.15))×0.25=1.066kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×1.066×8004/(100×9350×416.667×104)＝0.058mm≤[ν]＝L/400＝800/400＝2mm；悬臂端νmax ＝ql14/(8EI)=1.066×1504/(8×9350×416.667×104)＝0.002mm≤[ν]＝2×l1/400＝2×150/400＝0.75mm满足要求！六、主梁验算根据规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011第4.3.2条，当计算直接支承小梁的主梁时，均布活荷载标准值Q1k取值与验算小梁时有所不同。
1元计算书_18_满堂扣件式钢管脚手架计算书1
满堂扣件式钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计标准》GB50017-2017《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
架体搭设高度为8.0m，立杆的纵距 b=1.20m，立杆的横距 l=0.90m，立杆的步距 h=1.50m。
脚手板自重0.30kN/m2，栏杆自重0.15kN/m，材料最大堆放荷载 1.00kN/m2，施工活荷载2.50kN/m2。
图满堂架立面简图图满堂架立杆稳定性荷载计算单元采用的钢管类型为φ48.3×3.6。
钢管惯性矩计算采用I=π(D4-d4)/64，抵抗距计算采用W=π(D4-d4)/32D。
一、基本计算参数[同上]二、纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩 W = 5.26cm3；截面惯性矩 I = 12.71cm4；纵向钢管计算简图1.荷载的计算：(1)脚手板自重线荷载(kN/m)：= 0.300×0.300=0.090kN/mq1(2)堆放材料的自重线荷载(kN/m)：= 1.000×0.300=0.300kN/mq21(3)施工荷载标准值(kN/m)：q= 2.500×0.300=0.750kN/m22= 0.750+0.300=1.050kN/m经计算得到，活荷载标准值 q22.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 最大弯矩计算公式如下:最大支座力计算公式如下:静荷载q1 = 1.20×0.090=0.108kN/m活荷载q2 = 1.40×0.750+1.40×0.300=1.470kN/m=(0.10×0.108+0.117×1.470)×1.2002=0.263kN.m最大弯矩 Mmax最大支座力N = (1.1×0.108+1.2×1.47)×1.20=2.259kN抗弯计算强度f=0.263×106/5262.3=50.02N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载 q1 = 0.090kN/m活荷载 q2 = 0.750+0.300=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.090+0.990×1.050)×1200.04/(100×2.06×105×127084.6)=0.872mm 纵向钢管的最大挠度小于1200.0/150与10mm,满足要求!三、横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P取纵向板底支撑传递力，P=2.26kN2.26kN 2.26kN 2.26kN 2.26kN 2.26kN 2.26kN 2.26kN 2.26kN 2.26kN 2.26kN支撑钢管计算简图0.542支撑钢管弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：支撑钢管变形计算受力图经过连续梁的计算得到最大弯矩 M max =0.542kN.m最大变形 v max =0.274mm最大支座力 Q max =7.381kN抗弯计算强度 f = M/W = 0.542×106/5262.3=103.04N/mm 2支撑钢管的抗弯计算强度小于设计强度,满足要求!支撑钢管的最大挠度小于900.0/150与10mm,满足要求!四、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:R ≤ R c其中 R c —— 扣件抗滑承载力设计值,单扣件取8.00kN,双扣件取12.00kN ；R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R 取最大支座反力，R=7.38kN选用单扣件，抗滑承载力的设计计算满足要求!五、立杆的稳定性计算荷载标准值0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN 0.51kN0.016作用于架体的荷载包括静荷载、活荷载和风荷载。
满堂支架计算书(调整)
满堂支架 (碗扣式支架) 及模板计算书支撑架的计算依据《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
一、综合说明由于其中模板支撑架高在6～8.5米范围内，按8.5米高计算，为确保施工安全，编制本专项施工方案。
设计范围：现浇梁高按1.5m设计，采用18mm厚竹胶板组拼。
二、搭设方案（一）基本搭设参数模板支架高H为8.5m，立杆步距h（上下水平杆轴线间的距离）取1.2m，立杆纵距l a 取0.9m，横距lb取0.9m。
立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0.1m。
模板底部的水平分配梁采用2[10槽钢，竖向内楞采用10cm×10cm方木，间距拟定300mm。
（二）材料及荷载取值说明本支撑架使用Φ48 ×3.5钢管，钢管上严禁打孔；采用的扣件，不得发生破坏。
模板支架承受的荷载包括模板及支架自重、新浇混凝土自重、钢筋自重，以及施工人员及设备荷载、振捣混凝土时产生的荷载等。
三、板模板支架的强度、刚度及稳定性验算荷载首先作用在板底模板上，按照“底模→底模方木→分配梁→可调托座→立杆→基础”的传力顺序，分别进行强度、刚度和稳定性验算。
其中，取与底模方木平行的方向为纵向。
（一）板底模板的强度和刚度验算（1）荷载计算，按单位宽度折算为线荷载，相关参数如下。
混凝土自重(γc)为26KN/m3，强度等级C50，坍落度为15 3cm，采用汽车泵泵输送入模，浇筑速度为1 m/h,用插入式振捣器振捣。
模板(竹胶板，厚度18mm)力学性能f w=13.5 N/mm2 (抗弯)，f v=2.1 N/mm2 (抗剪)，f c=10 N/mm2 (抗拉)W= bh2/6 =1000×182/6 = 5.4×104mm2 (截面最大抵抗矩)/每米宽I= bh3/12 =1000×183/12 = 4.86×105mm4 (截面惯性矩)E=8000N/mm2 (弹性模量)［w］=L/400=0.75mm10cm×10cm方木截面特征为：I=bh3/12=1004/12 mm4W=bh2/6=1003/6 mm3E=9000 N/mm2；φ48×3.5钢管材料力学特性：A=489 mm2 f =205 N/mm2I=12.19×104 mm4 W=5.08×103mm2XE=2.06×105 N/mm22 [10槽钢组合截面材料力学特性:A=2549 mm2 f =205 N/mm2=7.932×104mm3I=3.966×106 mm4 WXE=1.96×105 N/mm2模板按三跨连续梁计算，如图所示：＝0.3×1 =0.3kN/m；模板自重标准值：x1＝1.5×26×1 =39kN/m；新浇混凝土自重标准值：x2＝2.5×1 =2.5kN/m；施工人员及设备活荷载标准值：x3振捣混凝土时产生的荷载标准值：x＝2×1=2kN/m。
扣件式钢管满堂脚手架计算书
扣件式钢管满堂脚手架计算书本计算书依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130－2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)(2006版)、《钢结构设计规范》(GB 50017-2003)以及本工程的施工图纸等编制。
脚手架搭设体系剖面图10001000脚手架搭设体系平面图一、参数信息钢管类型：Φ48.3 × 3.6mm，搭设高度：24m 。
高宽比：高宽比≤2，纵向最少跨数：k ＞5。
立杆步距h ：1.5m 。
立杆间距：纵距la=1m ，横距lb=1m 。
作业层支撑脚手板的水平杆：采用纵向水平杆间距1/2跨距。
作业层施工均布荷载标准值：3KN/m 2。
脚手板：木脚手板，脚手板自重：0.35KN/m 2。
扣件抗滑承载力折减系数：1。
脚手架类型：密目安全网全封闭。
密目安全网：2300目/100cm2，A0=1.3mm2，自重：0.01KN/m 2。
全封闭脚手架背靠建筑物的状况：背靠敞开、框架和开洞墙1.3φ。
本工程地处北京，基本风压0.3 kN/m 2； 地面粗糙度类别：C 类(有密集建筑群市区)。
立杆支撑面：脚手架放置在地面上。
二、纵向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆按照三跨连续梁进行强度和挠度计算。
将纵向水平杆上面的脚手板自重和施工活荷载作为均布荷载计算纵向水平杆的最大弯矩和变形。
1.均布荷载值计算作用在纵向水平杆上的荷载标准值：恒荷载标准值q k1=0.040+0.35×1/2.000=0.215kN/m；活荷载标准值q k2=3×1/2.000=1.500kN/m；作用在纵向水平杆上的荷载设计值：恒荷载设计值q1=1.2q k1=0.258kN/m；活荷载设计值q2=1.4q k2=2.100kN/m；2.强度验算最大弯距M max=0.10q1l a2+0.117q2l a2=0.10×0.258×12+0.117×2.100×12=0.271kN·m；最大应力计算值σ=M/W=0.271×106/5.260×103=51.609N/mm2；纵向水平杆强度验算：实际弯曲应力计算值σ=51.609N/mm2小于抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度计算最大挠度ν=(0.677q k1+0.990q k2)l a4/100EI=(0.677×0.215+0.990×1.500)×10004/(100×2.06×105×127100)=0.623mm；纵向水平杆挠度验算：实际最大挠度计算值:ν=0.623mm小于最大允许挠度值min （1000/150，10）=6.667mm，满足要求！三、横向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆把荷载以集中力的形式传递给横向水平杆，横向水平杆按照三跨连续梁进行强度和挠度计算。
扣件式钢管满堂脚手架计算书
扣件式钢管满堂脚手架计算书本计算书依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130－2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)(2006版)、《钢结构设计规范》(GB 50017-2003)以及本工程的施工图纸等编制。
脚手架搭设体系剖面图10001000脚手架搭设体系平面图一、参数信息钢管类型：Φ48.3 × 3.6mm ，搭设高度：24m 。
高宽比：高宽比≤2，纵向最少跨数：k ＞5。
立杆步距h ：1.5m 。
立杆间距：纵距la=1m ，横距lb=1m 。
作业层支撑脚手板的水平杆：采用纵向水平杆间距1/2跨距。
作业层施工均布荷载标准值：3KN/m 2。
脚手板：木脚手板，脚手板自重：0.35KN/m 2。
扣件抗滑承载力折减系数：1。
脚手架类型：密目安全网全封闭。
密目安全网：2300目/100cm2，A0=1.3mm2，自重：0.01KN/m 2。
全封闭脚手架背靠建筑物的状况：背靠敞开、框架和开洞墙1.3φ。
本工程地处北京，基本风压0.3 kN/m 2； 地面粗糙度类别：C 类(有密集建筑群市区)。
立杆支撑面：脚手架放置在地面上。
二、纵向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆按照三跨连续梁进行强度和挠度计算。
将纵向水平杆上面的脚手板自重和施工活荷载作为均布荷载计算纵向水平杆的最大弯矩和变形。
1.均布荷载值计算作用在纵向水平杆上的荷载标准值：恒荷载标准值qk1=0.040+0.35×1/2.000=0.215kN/m；活荷载标准值q k2=3×1/2.000=1.500kN/m；作用在纵向水平杆上的荷载设计值：恒荷载设计值q1=1.2qk1=0.258kN/m；活荷载设计值q2=1.4qk2=2.100kN/m；2.强度验算最大弯距 Mmax =0.10q1la2+0.117q2la2=0.10×0.258×12+0.117×2.100×12=0.271kN·m；最大应力计算值σ=M/W=0.271×106/5.260×103=51.609N/mm2；纵向水平杆强度验算：实际弯曲应力计算值σ=51.609N/mm2小于抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度计算最大挠度ν=(0.677qk1+0.990qk2)la4/100EI=(0.677×0.215+0.990×1.500)×10004/(100×2.06×105×127100)=0.623mm；纵向水平杆挠度验算：实际最大挠度计算值:ν=0.623mm小于最大允许挠度值min（1000/150，10）=6.667mm，满足要求！三、横向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆把荷载以集中力的形式传递给横向水平杆，横向水平杆按照三跨连续梁进行强度和挠度计算。
满堂脚手架计算书-终版
满堂脚⼿架计算书-终版满堂脚⼿架计算书计算依据：1、《建筑施⼯扣件式钢管脚⼿架安全技术规范》JGJ130-20112、《建筑施⼯⾼处作业安全技术规范》JGJ80-913、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003⼀、架体参数满堂脚⼿架长度L(m)xx 满堂脚⼿架宽度B(m)7.55脚⼿架搭设⾼度H(m)10.65纵横向⽔平杆步距h(m) 1.5⽴杆纵距la(m) 1.25⽴杆横距lb(m) 1.25横杆与⽴杆连接⽅式双扣件扣件抗滑移折减系数1⽴杆布置形式单⽴杆平台横向⽀撑钢管类型单钢管⽴柱间纵向钢管⽀撑根数n 0⽴杆伸出顶层⽔平杆中⼼线⾄⽀撑点的长度a(m)0.3⽴杆计算长度系数µ 2.176纵向钢管验算⽅式简⽀梁横向钢管验算⽅式⼆、荷载参数脚⼿架钢管类型Φ48×2.7每⽶钢管⾃重g 1k (kN/m)0.02955脚⼿板类型⽊脚⼿板脚⼿板⾃重标准值g 2k (kN/m 2)0.35栏杆、挡脚板类型栏杆、⽊脚⼿板挡板挡脚板⾃重标准值g 3k (kN/m)0.17密⽬式安全⽴⽹⾃重标准值g4k(kN/m)0.1每⽶⽴杆承受结构⾃重标准值gk(kN/m)0.1621材料堆放荷载q 1k (kN/m 2) 1.5施⼯均布荷载q 2k (kN/m 2)0.8平台上的集中⼒F 1(kN)0.5⽴杆轴⼼集中⼒F 2(kN)0.2省份北京地区北京基本风压ω0(kN/m 2)0.45风压⾼度变化系数µz 0.65风荷载体型系数µs1.3风荷载标准值ωk (kN/m 2)0.38三、设计简图搭设⽰意图：4A\B办公楼裙房1-2层⾬棚区域满堂脚⼿架剖⾯（⽅案⼆）简⽀梁4A\B办公楼⾬棚区域满堂脚⼿架平⾯布置（⽅案⼆）四、板底⽀撑（纵向）钢管验算钢管类型Φ48×2.7钢管截⾯抵抗矩 W(cm 3) 4.121钢管截⾯惯性矩I(cm 4)9.891钢管弹性模量E(N/mm 2)206000钢管抗压强度设计值 [f](N/mm 2)205纵向钢管验算⽅式三等跨连续梁G 1k =g 1k =0.03kN/m G 2k =g 2k ×l b /(n+1)=0.44kN/m Q 1k =q 1k ×l b /(n+1)= 1.88kN/m Q 2k =q 2k ×l b /(n+1)=1kN/m1、强度验算板底⽀撑钢管按均布荷载作⽤下的三等跨连续梁计算。
满堂脚手架计算书
满堂脚手架计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工高处作业安全技术规范》JGJ80-913、《建筑地基基础设计规范》GB50007—20114、《建筑结构荷载规范》GB50009—20125、《钢结构设计规范》GB50017-2003一、架体参数二、荷载参数三、设计简图搭设示意图：平台水平支撑钢管布置图平面图 侧立面图四、板底支撑（纵向）钢管验算钢管类型Φ48。
3×3。
6钢管截面抵抗矩 W （cm 3) 5.26 钢管截面惯性矩I （cm 4）12。
71钢管弹性模量E(N/mm 2） 2.06×105钢管抗压强度设计值 [f ］（N/mm 2） 205纵向钢管验算方式简支梁G 1k =g 1k =0.04kN/mG 2k =g 2k ×l b /(n+1）=0。
35×1.0/(2+1）=0.12kN/m Q 1k =q 1k ×l b /(n+1)=1×1。
0/(2+1)=0.33kN/m Q 2k =q 2k ×l b /（n+1)=3×1。
0/（2+1)=1.0kN/m 1、强度验算板底支撑钢管按照均布荷载下简支梁计算满堂脚手架平台上的无集中力q=1。
2×（G 1k +G 2k )+1.4×（Q 1k +Q 2k )=1。
2×（0.04+0。
12）+1。
4×（1。
0+0。
33)=2。
054板底支撑钢管计算简图M max =ql 2/8=2。
054×1。
02/8=0。
257kN·m R max =ql/2=2.054×1.0/2=1。
027kNσ=M max /W=0.257×106/(5。
26×103）=48.86N/mm 2≤[f ］=205N/mm 2 满足要求！满堂脚手架平台上增加集中力最不利计算q=1.2×（G 1k +G 2k ）+1.4×（Q 1k +Q 2k )=1.2×（0.04+0.12）+1.4×（1.0+0.33)=2.054 q 2=1。
钢管落地满堂脚手架计算书【最新范本模板】
钢管落地满堂脚手架计算书扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)、《建筑地基基础设计规范》(GB 50007-2002）、《建筑结构荷载规范》（GB 50009-2001）、《钢结构设计规范》(GB 50017—2003)等编制。
一、参数信息：1。
脚手架参数双排脚手架搭设高度约为 4。
4 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1。
5米,立杆的横距为1米，大小横杆的步距为1.5 米;内排架距离墙长度为0.35米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ48×3。
5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1。
00;连墙件采用两步三跨，竖向间距 3 米,水平间距4.5 米，采用扣件连接；连墙件连接方式为双扣件;2.活荷载参数施工均布活荷载标准值：3.000 kN/m2;脚手架用途：结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处上海，基本风压为0.55 kN/m2;风荷载高度变化系数μz为1.00,风荷载体型系数μs为1.13；脚手架计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1394；脚手板自重标准值(kN/m2）:0.300；栏杆挡脚板自重标准值（kN/m）：0。
150;安全设施（kN/m2):0。
005；脚手板类别：竹笆片脚手板；栏杆挡板类别：栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m2）：0。
038；脚手板铺设总层数:4;5。
地基参数地基承载力标准值(kpa)：160.00；立杆基础底面面积(m2):0。
25；地基承载力调整系数:0。
50。
二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》（JGJ130—2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
满堂扣件式钢管脚手架计算书（范本）
依据规范:
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
《建筑施工模板安全技术规范》JGJ 162-2008
《建筑结构荷载规范》GB50009-2012
《钢结构设计规范》GB50017-2003
《混凝土结构设计规范》GB50010-2010
《建筑地基基础设计规范》GB50007-2011
《建筑施工木脚手架安全技术规范》JGJ 164-2008
更多建筑工程技术资料请加群（303362541）
计算参数:
钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为20.0m，
立杆的纵距 b=1.50m，立杆的横距 l=1.20m，立杆的步距 h=1.20m。
脚手板自重0.30kN/m2，栏杆自重0.15kN/m，材料最大堆放荷载 5.00kN/m2，施工活荷载2.50kN/m2。
图落地平台支撑架立面简图
图落地平台支撑架立杆稳定性荷载计算单元
采用的钢管类型为φ48.3×3.6。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、基本计算参数[同上]
二、纵向支撑钢管的计算
纵向钢管按照均布荷载下连续梁计算，截面力学参数为
截面抵抗矩 W = 5.26cm3；
截面惯性矩 I = 12.71cm4；
纵向钢管计算简图
1.荷载的计算：
(1)脚手板与栏杆自重线荷载(kN/m)：
q1=0.000+0.300×0.300=0.090kN/m
(2)堆放材料的自重线荷载(kN/m)：
q21= 5.000×0.300=1.500kN/m
(3)施工荷载标准值(kN/m)：
q22= 2.500×0.300=0.750kN/m
经计算得到，活荷载标准值 q2 = 0.750+1.500=2.250kN/m
2.抗弯强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 最大弯矩计算公式如下:
最大支座力计算公式如下:
静荷载q1 = 1.20×0.090=0.108kN/m
活荷载q2 = 1.40×0.750+1.40×1.500=3.150kN/m
最大弯矩 M max=(0.10×0.108+0.117×3.150)×1.5002=0.854kN.m
最大支座力N = (1.1×0.108+1.2×3.15)×1.50=5.848kN
抗弯计算强度f=0.854×106/5260.0=162.27N/mm2
纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度
计算公式如下:
静荷载 q1 = 0.090kN/m
活荷载 q2 = 0.750+1.500=2.250kN/m
三跨连续梁均布荷载作用下的最大挠度 V=(0.677×0.090+0.990×2.250)×1500.04/(100×2.06×105×127100.0)=4.425mm 纵向钢管的最大挠度小于1500.0/150与10mm,满足要求!
三、横向支撑钢管计算
横向支撑钢管按照集中荷载作用下的连续梁计算
集中荷载P 取纵向板底支撑传递力，P=5.85kN
120012001200
5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN 5.85kN
A B
支撑钢管计算简图
2.193 2.632
支撑钢管弯矩图(kN.m)
6.586.58
0.730.73
5.125.1210.9710.978.778.772.922.922.922.92
8.778.7710.9710.975.125.120.730.736.586.58
变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：
2.62kN 2.62kN 2.62kN 2.62kN 2.62kN 2.62kN 2.62kN 2.62kN 2.62kN
2.62kN 2.62kN 2.62kN 2.62kN
支撑钢管变形计算受力图
0.292
经过连续梁的计算得到
最大弯矩 M max =2.632kN.m
最大变形 v max =4.585mm
最大支座力 Q max =25.586kN
抗弯计算强度 f = M/W =2.632×106/5260.0=500.32N/mm 2
支撑钢管的抗弯计算强度大于设计强度,不满足要求!建议增加支撑钢管根数！
支撑钢管的最大挠度小于1200.0/150与10mm,满足要求!
四、扣件抗滑移的计算
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:
R ≤ R c
其中 R c —— 扣件抗滑承载力设计值,单扣件取8.00kN,双扣件取12.00kN ；
R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；
计算中R 取最大支座反力，R=25.59kN
双扣件抗滑承载力的设计计算不满足要求,建议可以考虑调整立杆纵距或排距!
五、立杆的稳定性计算荷载标准值
作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容：
(1)脚手架钢管的自重(kN)：
N G1= 0.222×20.000=4.442kN
钢管的自重计算参照《扣件式规范》附录A 满堂架自重标准值，设计人员可根据情况修改。
(2)栏杆的自重(kN)：
N G2= 0.150×1.200=0.180kN
(3)脚手板自重(kN)：
N G3= 0.300×1.500×1.200=0.540kN
(4)堆放荷载(kN)：
N G4= 5.000×1.500×1.200=9.000kN
经计算得到，静荷载标准值 N G = N G1+N G2+N G3+N G4 = 14.162kN。
2.活荷载为施工荷载标准值产生的荷载。
经计算得到，活荷载标准值 N Q= 2.500×1.500×1.200=4.500kN
3.不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.20N G + 1.40N Q
六、立杆的稳定性计算
不考虑风荷载时，立杆的稳定性计算公式
其中 N ——立杆的轴心压力设计值，N = 23.29kN
φ——轴心受压立杆的稳定系数,由长细比 l0/i 查表得到；
i ——计算立杆的截面回转半径 (cm)；i = 1.59
A ——立杆净截面面积 (cm2)； A = 5.06
W ——立杆净截面抵抗矩(cm3)；W = 5.26
σ——钢管立杆抗压强度计算值 (N/mm2)；
[f] ——钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
l0——计算长度 (m)；
参照《扣件式规范》2011，由公式计算
l0 = kuh
k ——计算长度附加系数，按照表5.3.4取值为1.155；
u ——计算长度系数，参照《扣件式规范》附录C表；u = 3.011
a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.20m；
h ——脚手架步距；h = 1.20m；
计算结果：l0=4.173m λ=4173/15.9=262.468
允许长细比λ=227.245 <250长细比验算满足要求!
φ=0.106
σ=23294/(0.106×506)=433.255N/mm2，立杆的稳定性计算σ > [f],不满足要求! 模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。
