阀门电动装置说明书
DZW 型阀门电动装置使用说明书
安 全该机电设备是在工业强电流的条件下使用的。
在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。
因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。
为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。
——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。
——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。
目录一、概述 (1)二、技术条件和性能参数 (1)三、结构 (3)四、外形尺寸（图六—图十二） (7)五、电气控制部分 (10)六、连接型式及尺寸 (13)七、安装方法及使用注意事项 (15)八、调整 (15)九、用行程与转矩控制阀门终端位置的选择（供参考） (16)十、故障排除方法 (17)十一、检修备品 (17)大力牌阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。
适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。
DZW型阀门电动装置，具有防尘、防水、防腐性能。
二、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不大于95% （25℃时)工作环境：无易燃易爆和强腐蚀介质防护等级：IP55，IP65（特殊订货）电 源： 380V 50Hz（特殊要求可在订货时提出）2、性能参数：见表一1表一 DZW系列阀门电动装置性能参数表注：(I)表示电站型联接尺寸2阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分，其传动原理见图一。
-W户外型三相异步电动机，该电机为短时工作制，额定持续1、电动机：采用YDF2工作时间为10分钟。
2、减速器：由一对正齿轮和蜗轮付组成，电动机的动力经减速器传速给输出轴。
IMT 系列智能型多回转阀门电动装置 使用说明书
（使用产品前请详细阅读本说明书）SM-22IMT系列智能型多回转阀门电动装置IMTEx系列隔爆智能型多回转阀门电动装置使 用 说 明 书TET通二天天津百利二通机械有限公司(原天津市第二通用机械厂)目 录第一部分 机械构造与安装部分 (1)1.概述2.基本技术参数3.主要结构4.与阀门的连接5.润滑6.电气接线7.注意事项第二部分 设定与调试部分 (4)1.电动装置的操作方法2.显示状态说明3.电动装置的调试4.电动装置功能、参数设置5.控制接线方式第三部分 IMT-04～4Ex 隔爆智能型产品附加说明 (15)1.概述2.使用及维护注意事项3.接线盒的出线部位4.装置的接线程序5.其它天二通T ET第一部分 机械构造与安装部分1．概述IMT 系列非侵入式智能型多回转阀门电动装置（以下简称电动装置）用于驱动控制闸阀、截止阀、隔膜阀等阀瓣工作中直线运动的多回转阀门或类似机构。
IMT 系列电动装置也可与减速器组合，形成组合式多回转电动装置或部分回转电动装置。
本《使用说明书》适用IMT 系列普通型电动装置和IMTEx 防爆型电动装置，如有其它特殊功能时将提供相应的附加说明。
2．基本技术参数2.1动力电源：380V、50Hz 三相三线制正弦交流电（特殊电源订货时提出） 2.2外壳防护等级：IMT-04～2、IMT-04～2Ex ： IP68 IMT-3～4、IMT-3～4Ex ：IP67 2.3使用环境温度：-20℃～+70℃（隔爆型-20℃～+60℃） 2.4环境相对湿度：≤90%（25℃时） 2.5海拔高度：≤1000m2.6短时工作：时间定额为 10、15、30min（根据电动机实际负载） 2.7无强烈振动工况2.8工作环境不含强腐蚀性介质和爆炸性混合物气体2.9设定方式：现场磁旋钮开关、遥控器（需要遥控器订货时提出）3．主要结构电动装置由以下主要部件构成：3.1阀门专用电动机：鼠笼式三相异步电动机，适合阀门的载荷特性和使用工况，启动转矩大，转动惯量小，短时工作制。
阀门电动装置说明书
1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。
Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。
可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
可对阀门实行远控、集控和自动控制。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。
2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。
2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。
3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。
部分回转阀门电动装置使用说明书
MQMQMQBMQ8.1旋钮操作说明红色旋钮为方式钮，可在现场/停止/远方之间切换。
黑色旋钮为操作钮，可在现场模式进行打开或关闭操作。
现场旋钮操作时，短时间作用为点动模式，当操作钮有效作用时间超过3秒钟，显示屏右下角显示bc为自动进入现场保持模式，反向旋操作钮或将方式钮旋到停止即停止动作。
8.2遥控器操作说明遥控器为选配件，需要时请在订货时特殊说明。
Open——现场打开键；Close——现场关闭键；Stop——现场停止键现场方式下，按“Open”键执行保持方式开阀，按“Close”键执行保持方式关阀，按“Stop”键停动。
9.阀位一键标定条件1) 确保电动执行器关闭方向为顺时针。
2) 调整好限位开关和力矩开关的碰开位置。
3) 调整好电位器或绝对值编码器的旋转区间。
10.阀位一键标定现场位置，按住开位键或关位键约3秒钟对应灯点亮，此时释放按键进入一键标定状态。
执行器向关方向动作碰开限位开关，红灯闪两下输出4mA电流,然后执行器自动向开方向动作碰开限位开关，绿灯闪两下输出20mA电流,标定完成自动退出。
注1：对应灯点亮时不释放按键则无法进入一键标定状态。
注2：LCD液晶屏上两个指示灯和按键对应的指示灯亮灭状态相同，字母L闪烁两次为保存关位，字母H闪烁两次为保存开位。
11.死区设置此功能只适用于调节型，开关型不具备。
死区为自调整，无需设置，自动选择最佳死区，保证最优控制精度，减少振荡。
12.行程标定12.1关位旋钮标定:动作到关位将方式钮旋到停止，再旋操作钮到关闭约10秒钟显示字母L，松开操作钮字母L闪两下，输出4mA反馈电流显示0%表示关位标定完成。
12.2开位旋钮标定:动作到开位将方式钮旋到停止，再旋操作钮到打开约10秒钟显示字母H，松开操作钮字母H闪两下，输出20mA反馈电流显示100%表示开位标定完成。
12.3关位按键标定:现场将执行器动作到关位，按关位键约10秒钟红灯第二次亮，释放按键红灯闪两下关位标定完成。
DZW型阀门电动装置产品使用说明书
DZW型阀门电动装置产品使用说明书目录一、概述二、型号表示方法三、主要技术性能参数四、外形及安装尺寸五、主要结构及传动原理六、电气控制部分一概述本系列阀门电动装置把电气控制部分与常规电装合成一体，简称整体型电装。
有整体开关型、整体防爆开关型、整体调节型、整体防爆调节型四种本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。
普通型设有控制模块；调节型设有自动调节模块，可接收和输出4-520mA 标准信号，能可靠地控制阀门的启闭和实现自动调节。
二型号表示方法与防爆标志1、型号表示方法表示智能开关型，LT表示智能调节，Z表示整体开关型，ZT表示整体调节型输出轴最大转圈数输出轴额定转速r/min（转/分）T为推力型、I为电站型、无字母为常规转矩型m的1/10B为隔爆型2、隔爆型电动装置的铭牌及外壳的明显处有“Ex”和“dIIBT4”防爆标志，其代表意义如下：Ex（防爆标志）d（隔爆型）IIB（电气设备的级别）T4（隔爆型）三主要技术性能参数1、电源电压：交流三相三线制380V±10% 50Hz±5%2、工作环境：（1）环境温度：-20~+60℃（2）相对湿度：≤90%（25℃）；（3）周围介质：户外型用于无易燃、易爆和强腐蚀性介质的场所；隔爆型适用于含有爆炸性气体，无强腐蚀性介质的场所。
（4）防护等级：IP55；IP65；IP673、工作制：（1）整体开关型：短时工作制，额定工作时间10分钟；（2）整体调节型：S4周期性断续工作制，最小负载持续率10%。
注：1.带I的型号适用于电站阀门。
2.DZB型电动装置的重量加2-20kg。
四外型及安装尺寸1、安装尺寸2、外型尺寸五主要结构及传动原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部套及电气部分1、电动机采用YDFf-WF户外型三相异步电动机，（隔爆型采用YBDF2隔爆型阀门用三相异步电动机）该电机为短时工作，额定持续工作时间为10分钟。

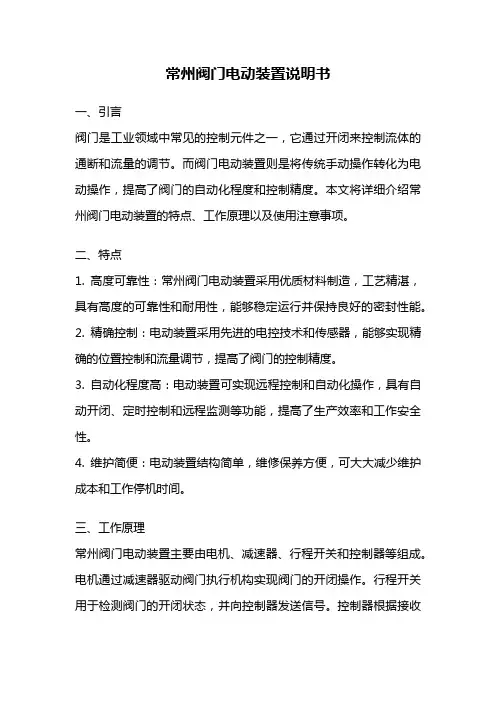

常州阀门电动装置说明书
常州阀门电动装置说明书一、引言阀门是工业领域中常见的控制元件之一，它通过开闭来控制流体的通断和流量的调节。
而阀门电动装置则是将传统手动操作转化为电动操作，提高了阀门的自动化程度和控制精度。
本文将详细介绍常州阀门电动装置的特点、工作原理以及使用注意事项。
二、特点1. 高度可靠性：常州阀门电动装置采用优质材料制造，工艺精湛，具有高度的可靠性和耐用性，能够稳定运行并保持良好的密封性能。
2. 精确控制：电动装置采用先进的电控技术和传感器，能够实现精确的位置控制和流量调节，提高了阀门的控制精度。
3. 自动化程度高：电动装置可实现远程控制和自动化操作，具有自动开闭、定时控制和远程监测等功能，提高了生产效率和工作安全性。
4. 维护简便：电动装置结构简单，维修保养方便，可大大减少维护成本和工作停机时间。
三、工作原理常州阀门电动装置主要由电机、减速器、行程开关和控制器等组成。
电机通过减速器驱动阀门执行机构实现阀门的开闭操作。
行程开关用于检测阀门的开闭状态，并向控制器发送信号。
控制器根据接收到的信号控制电动装置的运行，实现对阀门的远程控制。
四、使用注意事项1. 安装前应检查电动装置和阀门的匹配性，确保其相互协调和稳定运行。
2. 在使用过程中，应定期检查电动装置的运行状态，如发现异常应及时进行维修或更换。
3. 在安装和维修时，应断开电源并采取相应的安全措施，以免发生意外事故。
4. 在使用过程中，应定期对电动装置进行保养，清洁阀门及其周围环境，保持良好的工作状态。
5. 使用过程中应注意防止阀门过度开启或关闭，以免损坏阀门和电动装置。
五、结论常州阀门电动装置具有高度的可靠性、精确的控制和高度的自动化程度，能够提高阀门的工作效率和控制精度。
在使用过程中，用户应根据实际需求选择合适的型号和规格，并遵守使用注意事项，以确保阀门电动装置的正常运行和使用寿命。
同时，供应商也应提供优质的产品和及时的技术支持，以满足用户的需求。
常州阀门电动装置将在工业领域中发挥越来越重要的作用，为工业生产和流程控制提供可靠的保障。
ZB、ZBYK阀门电动装置使用说明书
为全系列通用部件，其结构见图(5_。输入齿轮由计数器个位齿轮带动，经减速后，指示盘随阀门的开关过程同时转 动，以指示阀门的开启或关闭。电位器的轴和指示盘同步转动，供远传开度指示用，移动转圈数调整齿轮可以改变转圈 数。开度指示器内设一微动开关和凸轮，当电动执行机构运转时，旋转凸轮周期性地使微动开关动作，其频率为输出轴转 动一圈动作一次或二次，可供闪光信号等使用。
出厂时已按用户的要求调整好转矩，一般不需再调整。如需改变整定值，可旋转凸轮的调整轴至相应刻度，先调关 向，后调开向。 二、行程控制器的调整 (参见图5)
1、全关位置的调整 a)用手动将阀门关严； b)用螺丝刀压下顶杆并转90°卡住,使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开; c)按关向箭头旋转关向调整轴，直到关向凸轮动作为止； d)旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合,此时一定要用螺丝刀旋转一下关向 调整轴,以确保其正确啮合。 2、全开、关位置的调整 a)用手动将阀门开到所需的位置； b)压下顶杆并转90°卡住；使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开; c)按开向箭头旋转开向调整轴，直到开向凸轮动作为止；旋回顶杆至原来的位 置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确旋转一下开向调整轴,以确保其正确啮合。啮合,此时一定要用 螺丝刀。 注：关方向操作次序相同
正确吊装方式
注意：不正确吊装可能对电动装置造成损坏，对于不正确安装、吊装所造 成的设备损坏，本公司不予承担！！！
常州兰陵自动化设备有限公司
Changzhou Lanling Automation Equipment Co., Ltd.
概述
隔爆型多回转阀门电动执行机构，通称为ZB型。适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、 水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性 能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
阀门电动装置说明书
1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。
Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。
可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
可对阀门实行远控、集控和自动控制。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。
2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。
2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。
3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．概述
多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。
Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。
可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
可对阀门实行远控、集控和自动控制。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；
按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。
2．型号表示方法
A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱
输出轴最大转圈数：阿拉伯数字表示，无数字见表1
输出转速：阿拉伯数字表示，单位r/min（转/分）
连接型式：T表示推力型，I表示电站型，无代号为常规转矩型
额定输出转矩：阿拉伯数字表示，单位kgf·m
Z：整体型；TZ：整体调节型
防护类型：W表示户外型；B表示隔爆型
产品型式：多回转电动装置
型号示例：
1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。
2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。
3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。
3.工作环境和主要技术参数
3.1电源：常规，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
3.2工作环境：
3.2.1 环境温度：-20~+60℃（特殊订货-40~+80℃）。
3.2.2 相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。
隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
（详见GB3836.1）
3.2.4防护等级：IP55 （特殊订货IP65、IP67）。
3.3 工作制：短时10分钟 （特殊订货30分钟）。
3.
4.1 型号规格和主要性能参数见表1 型号规格 公称转矩（N ·m ） 公称推力（KN ） 最大阀杆直径（mm ） 最大转圈数（圈）
手动
速比 输出转速（r/min ） 电机功率（KW ） 参考重量（Kg ） Z5 50 20 28 50 1:1 12 0.12 28 Z10 100 40 28 50 1:1 24/36 0.25/0.37 45 Z15 150 24/36 0.37/0.55 50 Z20 200 100 40 50 1:1 18/24 0.37/0.55 55 Z30 300 18/24 0.55/0.75 58 Z45 450 150 48 120 1:1 (20:1) 24/36 1.1/1.5 110 Z60 600 24/36 1.5/2.2 120 Z90 900 200 60 120 1:1 (25:1) 24/36 2.2/3 139 Z120 1200 24/36 3/4 142 Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250 Z250 2500 18/24 5.5/7.5 255 Z350 3500 700 80 150 20:1 18/24 7.5/10 430 Z500 5000 18/24 10/15 440 Z800 8000 1000
180
90：1
12
13 800 Z1000
10000
100
15
820
注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min ） 注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10
3.4.2电机技术参数见表2 表2
功率KW 0.12 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 10 13 15 电流A
0.7
1.3
1.6
2.4
3
34
4.5
6.5
9
11
14
19
26
34
39
4. 外形及连接尺寸
4.1 外形和外形尺寸见表3和图1 表3
注1：L1为户外型/隔爆型 L2为整体型/整体隔爆型 注2：F1为户外型 F2为隔爆型 F3为整体型
F4为整体隔爆型/整体调节隔爆型 图1 外形图
型号 H H1 L1 L2 L3 F F1 F2 F3 F4 ΦD Z5 271 96 158 226 249 158 259 310 316 Z10~Z30 316 130 200 238 295 200 255 317 349 374 400 Z45/Z60 415 195 277 277 394 230 275 391 369 394 460 Z90/Z120 453 195 281 281 412 278 310 426 404 429 556 Z180/Z250 585 250 320 320 474 295 360 476 455 476 320 Z350/Z500
717
280 399 399 1076 433 417 442 417 542 565 Z800/Z1000 1095
660
794
794
686
1000
500
4.2与阀门连接的结构示意图及尺寸 4.2.1转矩型的连接尺寸见图2和表4。
4.2.2推力型的连接尺寸见图3和表5。
图2 转矩型连接尺寸图 图3 推力型连接尺寸图
表4 转矩型连接尺寸
型号
转矩型JB2920
法兰号 D D1 D2 (H9) h1
f
h d1 d2 d n
α
Z5/Z10/Z15 2 145 120 90 2
4
8 30 45 M10 4
45° 2I 115 95 75 6 26 39 M8 Z20/Z30 3 185 160 125 10 42 58 M12 3I 145 120 90 8 30 45 M10 Z45/Z60 4 225 195 150 5 12 50 72 φ18 Z90/Z120
5
275
235 180 14 62 82 φ22 5I 230
195 150 12 50 72 φ18 Z180/Z250 7 330 285 220 3
6
16 72 98 φ26 Z350/Z500 8 380 340 280 20 83 118 φ22 8 22.5°
Z800 9 430 380 300 8
25 85 128 φ26 Z1000 10 510 450
360
30
105
158
φ33
型号
推力型GB12222
法兰号
D D1 D2 (f8) f d1 max d L n
α
Z5/Z10/Z15 F10 125 102 70 3 T28 M10 40 4 45°
Z20/Z30 F14 175 140 100 4
T36 M16 55 Z45/Z60 F16 210 165 130 5
T44 M20 70 Z90/Z120 F25 300 254 200 T60 M16 90 Z180/Z250 F30 350 298 230 T70 M20 110 8 22.5°
Z350/Z500 F35 415 356 260 T80 M30 150 Z800/1000
F40
510
406
300
T120
M36
230。
