热镀锌与热喷锌工艺比较

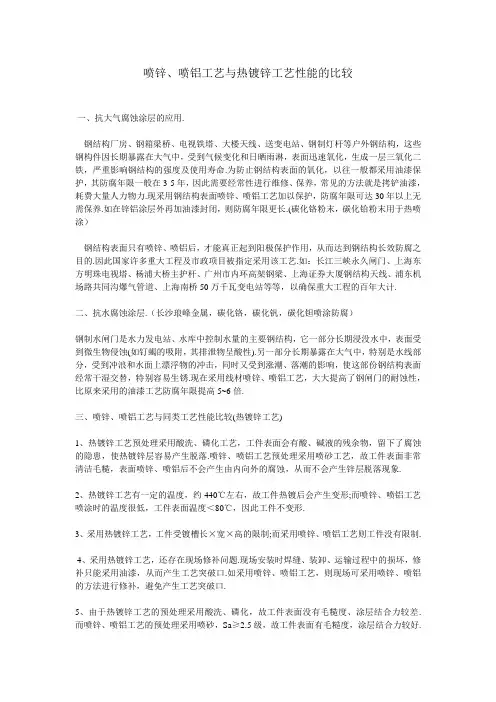

喷锌、喷铝工艺与同类工艺性能比较(热镀锌工艺)

1 、热镀锌工艺预处理采用酸洗、磷化工艺，工件表面会有酸、碱液的残余物，留下了腐蚀的隐患，使热镀锌层容易产生脱落。喷锌、喷铝工艺预处理采用喷砂工艺，故工件表面非常清洁毛糙，表面喷锌、喷铝后不会产生由内向外的腐蚀，从而不会产生锌层脱落现象。

2 、热镀锌工艺有一定的温度，约440℃左右，故工件热镀后会产生变形;而喷锌、喷铝工艺喷涂时的温度很低，工件表面温度＜80℃，因此工件不变形。

3 、采用热镀锌工艺，工件受镀槽长×宽×高的限制;而采用喷锌、喷铝工艺则工件没有限制。

4 、采用热镀锌工艺，还存在现场修补问题。现场安装时焊缝、装卸、运输过程中的损坏，修补只能采用油漆，从而产生工艺突破口。如采用喷锌、喷铝工艺，则现场可采用喷锌、喷铝的方法进行修补，避免产生工艺突破口。

5 、由于热镀锌工艺的预处理采用酸洗、磷化，故工件表面没有毛糙度、涂层结合力较差。而喷锌、喷铝工艺的预处理采用喷砂，Sa ≥ 2.5 级，故工件表面有毛糙度，涂层结合力较好。抗拉强度

≥0.6kg/mm 2 。

热喷锌与浸热镀锌工艺性能和价格分析比较（摘自世界废料网）

一、热喷锌涂层和浸镀锌镀层与钢铁基体结合力大小的比较

热喷锌工艺钢铁基体采用喷砂除锈，基体表面具有一定的粗糙度（达40~60um），使得基体表面电化活化能力增加，大部分锌涂层以金属键的形式与钢铁基体表面结合。浸镀锌工艺钢铁基体采用酸洗除锈，基体表面较光滑，而钢铁基体表面还将残留有害离子，影响镀层与基体结合力。理论研究表明，涂层或镀层与基体结合力与基体表面粗糙度成正比。拉力实验证明，相同厚度的热喷锌涂层与钢铁基体的结合力比浸镀锌镀层与钢铁基体结合力要高许多。因此，实际应用中的热喷锌涂层耐磨和耐冲刷性要好于浸镀锌镀层许多。

二、二者外观色泽的比较

第一、由于浸镀锌工艺参数不易控制（酸液浓度、酸液温度、酸洗时间、镀槽温度、浸镀时间）而造成每批不同部位、批与批外观色泽的不一致，形成色差。

第二，对于管状或死角的钢铁结构由于酸洗后水洗不充分，造成镀锌后的“流泪”现象（即残留的酸遇水与锌层和钢铁基体起反应，生成的反应物），形成色斑。再者，有时酸洗时间不够，除锈效果不好，造成的锌镀层的跷起和开裂。上述情况，不但严重影响钢铁结构镀层的美观性，而且亦严重影响其对钢铁基体的防护效果。对于热喷锌而言，由于工艺科学合理，工艺参数易于控制，一般不存在上述现象。

三、两种技术镀层厚度均匀性的比较

由于浸镀锌镀槽温度不易控制，镀锌层易流挂，镀层薄厚不均匀，镀层厚度不能人为控制，同时还能引起架构变形。而热喷锌涂层厚度、均匀性可人为调节，根据环境腐蚀程度，调整锌涂层厚度。

四、两种技术对钢结构内部应力的影响

浸镀锌由于镀液温度高，易使钢结构变形，产生内部应力，影响其使用性能。热喷锌是锌液通过空气冷却后直接喷到钢铁基体表面，对钢铁结构内部力学性能基本没有影响。

五、两种技术防腐性能的比较

热喷锌由于喷涂后采取涂料封闭，采取锌层与涂料的保护系统。荷兰的研究表明：复合系统的耐久性比单独锌层和单独涂料层耐久性之和高出50~130%，这种效应称之为最佳协同作用

（syncrgy-effect）或所谓的2+2＝5效应。另外，热喷锌工艺可根据现场腐蚀环境的大小来调整锌层的厚度，而浸镀一镀定型，锌层厚度不能再增加，对较恶劣的腐蚀环境不适应。因此，从对钢铁基体的防护效果来看，热喷锌要好于浸镀锌。

六、两种技术对现场安装的影响

浸镀锌构件在运输过程中和安装焊接过程中，镀层易被损坏，损害的镀层无法修补，有时安装公司采用防腐漆一抹了之，严重影响了整个工艺对钢铁基体的防护效果和防护年限，给工程留下隐患。而热喷锌在现场安装过程中施工，则没有这种情况。

七、两种技术经济性能比较

浸镀锌一般要由专业浸镀厂进行处理，热喷锌工艺一般现场施工，二者造价相差不多，浸镀锌工艺加上运输装卸费有时费用比热喷锌还要高。

综上所述，钢结构长效防腐采用热喷涂（Al或Zn）技术工艺在社会和经济效益两方面均具有巨大优势。近年来，我国在大型钢结构长效防腐方面已逐渐用热喷涂工艺取代热浸镀工艺，作为新技术热喷涂技术是九五和十五期间国家重点推广技术。但对于小型钢构件和金属网架不易喷砂除锈，而且在喷锌时锌消耗量较大，因此在一些小型钢构件和金属网架方面浸镀锌仍具有一定的市场，这是勿庸置疑的。

钢结构热喷锌铝及其复合涂层（摘自天逸化工网站）

1、热喷锌、喷铝

热喷锌、喷铝技术是采用燃烧火焰、电弧等离子弧等作为热源，将喷涂材料加热到塑态和熔融状态，同时再高速气流的加速作用下，使材料呈雾化的颗粒束冲击到经过预处理的集体表面上，随之激冷并不断层积二形成涂层的工艺方法。喷涂层制备完成后，通常还要进行封闭（或涂装）处理，以封闭涂层的空隙，进而提高涂层的防护及装性能。

金属锌和铝均具有很好的耐大气腐蚀特性。喷涂锌在钢铁构件上，锌使负电位和钢形成牺牲阳极保护作用，从而钢铁基体得到保护。

目前大气防护金属喷涂层更多地倾向于喷涂铝涂层。金属喷涂防护涂层有如下特点：

（1）涂层与基体集合牢固，涂层寿命长，长期经济效益好。

（2）工艺灵活，适用于重要的大型及难于维护的钢铁结构的长效防护且可现场施工。

（3）涂层经封闭及涂装处理，可大大处长涂层的防护寿命，从理论和实际应用的效果来看，热喷锌或喷铝的涂层是涂装涂层的最好底层底层，二者结合起来既形成金属喷涂层与涂装涂层的复合涂层。此复合涂层的防护寿命较金属喷涂层和涂料防护层二者寿命之和还要长，常为单一涂料防护层防护寿命的数倍。

（4）施工工艺要求严格，表面处理必须达到Sa3级，要求有专业熟悉操作工人。工程施工周期较长。喷铝工艺参数：

喷枪型号：SQP-1型高速气喷枪

铝粉：3mm，铝纯度>98%

气体压力：乙炔0.05～0.08MPa

氧气0.55～0.60MPa

空气0.5～0.55MPa

走线速度：2.2～2.4m/min

喷枪与工艺的相对运动速度：20～25m/min

喷枪与工件的之间距离：130～150mm

喷枪与工件角度在90°±2°之间

2、重防腐涂料配套体系

涂料的选择

重防腐长效涂料是由底漆、中间漆和面漆构成。
