HBB玻璃钢管的详细信息产品介绍：玻璃纤维增强塑料电缆导管，是一种新型的复合材料管,它以树脂为基体和玻璃纤维为增强材料复合而成,与不饱和树脂粘结成型并能与现代电缆工程建设相配套的优质电缆保护用导管产品。
抗压力强、重量轻、内壁光滑，摩擦系数小，在穿用电缆时轻松，不损伤电缆。
搬、运要比金属钢管和水泥管轻松、方便。
施工安装简便，既省事又省力。
耐腐蚀性能强、绝缘、非磁性、耐酸、耐碱、阻燃型、抗静电。
望去弹性模量好，完全解决了金属钢管易腐烂、无扭曲弹性的特点，同时也克服了塑管易老化、抗冲击力差的不足。
耐水性能好，可在潮湿或水中长期使用不变质。
由于玻璃钢的特定性能，该玻璃钢管使用寿命在50年以上。
施工方便，在抢修特定工程时，效率尤为突出，是电力电缆工程、通信电缆市政工程及道路地下敷设电缆最为理想的保护装置,电缆过河、过桥使用最为适宜、轻便。
该产品完全可以替代传统的镀锌钢管、铸铁管、石棉水泥管、混泥土管、PVC管、PE管及UPVC管等，是一种质优价濂的理想电缆保护管，能满足现代电缆工程建设的需要，产品主要技术指标均达到或超过同类产品标准，是众多保护管中最为实用的产品。
产品特点:1、强度高、重量轻、不变形、内表光滑等特点，其磨擦系数小，穿缆轻滑，不损伤电缆。
2、绝缘、无电腐蚀、非磁性。
3、耐水性好、接头处加橡胶密封圈，适应热胀冷缩，又可防止泥砂进入，可以在潮湿或长期在水中埋设。
4、阻燃，耐热性好，可在130度高温下长期使用而不变形。
5、使用寿命长，一般可达50年以上。
6、设计采用承插式的连接方式，安装施工方便，由于本产品重量轻、强度高、施工埋设简捷，能妥善解决由于施工时暴露时间长、影响城市交通等问题。
7、适用范围广：玻璃钢电缆保护管适用电缆埋地敷设时作保护管用,也可适用于电缆过桥,过河等高要求环境。
采用配套的专用管枕组合，可组成多层多列的多导管排管方式。
它是目前城市道路电缆化工程中必不可少的地下电缆保护套管。
规格：口径：110 厚度：5.0口径：150 厚度：4.0口径：150 厚度：5.0口径：150 厚度：8.0口径：175 厚度：5.0口径：175 厚度：8.0口径：80 厚度：3.0口径：80 厚度：5.0单价：80/3.0 65.00元/米 80/4.0 70.00元/米80/5.0 78.00元/米 100/3.0 71.00元/米100/4.0 80.00元/米 100/5.0 85.00元/米150/5.0 102.00元/米 150/8.0 125.00元/米175/5.0 151.00元/米 175/8.0 180.00元/米。
玻璃钢电缆保护管在铁路下的强度计算
1 前言
玻璃钢电缆保护管埋在城市交通要道、高速公路下是非常安全的，只是对于不同的车辆， 按不同规格的管子采取不同的埋深深度即可，在文献[1][2]中已有介绍。
由于玻璃钢电缆保护管轻质、高强、内壁光滑、穿缆轻滑、耐腐蚀、电绝缘、非磁性、 耐水、使用寿命长、耐高、低温，特别是在低温环境下，温度越低，强度和冲击韧性越高， 应用越来越广泛。目前不少电缆工程要通过铁路，玻璃钢电缆保护管埋在铁路下，当列车高 速通过时，是否安全，其强度如何计算，是当务之急，本文简单介绍之。
5轨道状态良好s01???轨道状态一般s02??51轨道状态差s03????为速度系数?v60kmh?1?v?60??v60kmh?1?52380??1v?60??380?德国公式用来计算正常状态下的轨道设计载荷未考虑车轮扁疤等情况但对轨道状态对列车载荷的影响却进行了充分的考虑并顾及了载荷的分布规律这是德国公式的优点和完善之处
Pd = 3P0
(6)
与日 本公 式（ 3） 一致 。至 于 日本 公式 （4 ）， 因计 算曲 线上 的横 向力 ，对 埋 地下 的保 护管 是 没有影响的，仅对铁轨设计时才要计算。
3 保护管上载荷
列车的轮重 P0 先传到轨道，再从轨道传到枕木，再由枕木传到道床，再由道床传到地 基，最后才由地基传到保护管表面上。使保护管受力，要经过一很长的传力路线，从上述与 文献[1][2]比，对于列车载荷，其动力系数要大得多，我们取 3，而对汽车、卡车，我们取 1.3。另外，列车的轮重比卡车轮重大，由表 1 可知 P0 为 11.5 吨，而 20 吨卡车的轮重为 6.5 吨。 ·6 ·
玻璃钢
2008 年第 1 期
玻璃钢电缆保护管在铁路下的强度计算
电缆保护管材料种类及优缺点
电缆保护管材料种类及优缺点电缆保护管是一种用于保护电缆的管道。
它可以保护电缆免受外部环境的损害，同时还能提供电缆的机械保护和绝缘性能。
在选择电缆保护管材料时，需要考虑其材料种类及其优缺点。
本文将重点介绍几种常见的电缆保护管材料及其特点。
1. 塑料电缆保护管塑料电缆保护管是一种常见的电缆保护管材料，其主要材料有聚氯乙烯（PVC）、聚乙烯（PE）和聚丙烯（PP）等。
这种材料具有良好的耐腐蚀性、绝缘性和抗压性能，且重量轻、安装方便。
然而，塑料电缆保护管的耐热性较差，易老化和变形，适用于一般温度和压力条件下的电缆保护。
2. 金属电缆保护管金属电缆保护管的主要材料有镀锌钢、不锈钢和铝等。
这种材料具有较高的强度和耐压性能，能够抵抗较大的外部冲击和压力。
金属电缆保护管还具有良好的耐火性能和防电磁干扰能力。
然而，金属电缆保护管的重量较大，安装和维护较为复杂，且易受腐蚀和氧化影响。
3. 玻璃纤维增强塑料电缆保护管玻璃纤维增强塑料电缆保护管是一种新型的电缆保护管材料，它将玻璃纤维与塑料复合而成。
这种材料具有较高的强度和刚性，能够抵抗较大的外部冲击和压力。
与金属电缆保护管相比，玻璃纤维增强塑料电缆保护管更轻便、耐腐蚀性能更好，并且不易受到电磁干扰。
然而，玻璃纤维增强塑料电缆保护管的价格较高，安装和维护也较为复杂。
4. 混凝土电缆保护管混凝土电缆保护管是一种采用混凝土制成的电缆保护管材料。
这种材料具有较高的强度和耐压性能，能够承受较大的外部冲击和压力。
混凝土电缆保护管还具有良好的耐火性能和耐腐蚀性能。
然而，混凝土电缆保护管的重量较大，安装和维护较为复杂，且易受到温度变化和震动的影响。
电缆保护管材料种类繁多，每种材料都有其独特的优缺点。
在选择电缆保护管材料时，需要根据实际使用条件和要求综合考虑各种因素。
塑料电缆保护管适用于一般温度和压力条件下的电缆保护；金属电缆保护管具有较高的强度和耐压性能，适用于较为恶劣的环境；玻璃纤维增强塑料电缆保护管具有较好的耐腐蚀性能和防电磁干扰能力，适用于对环境要求较高的场所；混凝土电缆保护管具有较高的强度和耐压性能，适用于对机械保护要求较高的场所。
玻璃钢电缆保护管规格尺寸

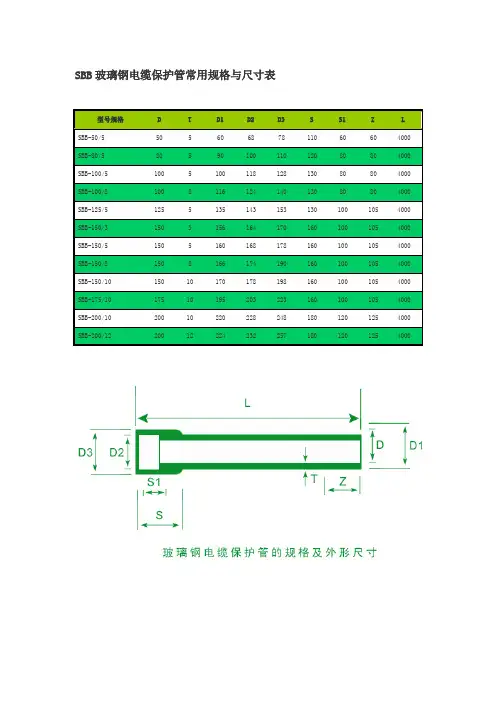

SBB玻璃钢电缆保护管常用规格与尺寸表
* 高强度
抗外载能力强，玻璃钢电缆保护管的社会经济效益可直接用于行车道下直埋，不需构筑混凝土保护层，能加快电缆工程建设进度，因而施工费用大大降低，具有显著的社会经济效益。
* 耐腐蚀
经过专门设计的玻璃钢电缆保护管能够抵抗酸、碱、盐、未经处理的污水、腐蚀性土壤和地下水等众多化学流体的侵蚀，比传统导管的使用寿命长，其设计使用寿命达到50年以上。
* 阻燃、耐热抗冻性好
玻璃钢电缆保护管可在-50℃—130℃长期使用而不变形。
* 电绝缘性能好
无涡流损耗和电腐蚀、节能，适用于电缆敷设；载流量大，热阻小，对电缆的正常运行无任何不利影响。
* 柔性系统
管材有柔性，再配以挠性接头，能抵御外界重压和基础沉降所引起的破坏。
* 光洁度高
玻璃钢电缆保护管内壁直接与模具相接触，表面非常光滑，无毛刺，穿缆轻滑，不会刮伤电缆。
* 施工安装快捷方便
玻璃钢电缆保护管采用承插式的连接方式，方便安装连接；接头处采用橡胶密封圈，适应热胀冷缩，又可防止泥沙进入。
* 自重轻、运输安装方便
玻璃钢电缆保护管重量只有钢管的1/4，混凝土的1/5。
安装施工简捷方便，一人即可抬动，两人便可就地安装，能大大缩短施工周期，降低安装费用。
同时又可避免道路开挖暴露时间过长，影响城市交通秩序等问题。
玻璃钢电缆保护管
玻璃钢电缆保护管
产品技术指标。
玻璃钢电缆保护管技术参数
玻璃钢电缆保护管技术参数
玻璃钢电缆保护管是一种广泛应用于电缆布线工程中的管道。
其主要作用是保护电缆，防止电缆因为人为或自然原因而受损，保障电缆的安全运行。
玻璃钢电缆保护管具有耐酸碱、耐腐蚀、抗压和隔离的优良性能，非常适合在恶劣环境条件下使用。
下面是玻璃钢电缆保护管的技术参数：
1. 规格：玻璃钢电缆保护管的规格一般根据电缆的直径来确定，直径大的电缆需要更粗的保护管。
规格一般为4-50厘米不等。
2. 抗拉强度：玻璃钢电缆保护管的抗拉强度较高，可以抵御一定的外力，并且在使用中不易变形。
其抗拉强度一般在200-500Mpa之间。
3. 导电性：玻璃钢电缆保护管属于绝缘材料，其导电性很低，不会对电缆产生干扰，保证电缆的正常运行。
4. 耐温性：玻璃钢电缆保护管的耐温性较好，可以在-50℃~200℃的温度范围内使用。
5. 耐腐蚀性：玻璃钢电缆保护管的耐腐蚀性优越，对于酸碱、盐类等
化学物质具有很好的抵抗能力，可以在恶劣环境下使用。
6. 阻燃性：玻璃钢电缆保护管属于阻燃材料，即使在高温条件下也不易燃烧，不会产生有害气体。
7. 透光性：玻璃钢电缆保护管具有较好的透光性，可以使电缆的运行状态及时得到观测和检查。
总的来说，玻璃钢电缆保护管具有多种优良性能，可以满足不同工程需要。
在电缆布线工程中，选用合适的玻璃钢电缆保护管是最为关键的一步，只有选用高质量的保护管才能保障电缆的安全运行，提高工作效率。
dbw-r玻璃钢管执行标准
DBW-R型玻璃钢管是一种常用于电力、通讯等行业的管道材料，它由玻璃纤维增强材料和树脂组成，具有良好的强度、刚度和耐腐蚀性。
DBW-R型
玻璃钢管通常用于电缆保护、输电线路和变电站的建设中。
关于DBW-R型玻璃钢管的执行标准，通常会遵循以下一些国家和行业的相关标准：
1. **DL/T 80
2.2-2007**：这是中国电力行业的一个标准，规定了玻璃钢电缆保护管的技术要求、试验方法、检验规则等。
2. **GB/T 19695-2005**：这是中国国家标准，规定了玻璃钢电缆保护管的产品质量要求。
3. **IEC 61089-2**：这是国际电工委员会的标准，涉及玻璃钢电缆保护管的产品要求和试验方法。
4. **ASTM D3299**：这是美国材料与试验协会的标准，规定了玻璃纤维增强塑料管材的要求。
5. **EN 13796**：这是欧洲标准，规定了玻璃钢电缆保护管的技术要求和试验方法。
在实际应用中，DBW-R型玻璃钢管的执行标准可能会根据具体的项目要求、地区规定和制造商的技术规格而有所不同。
因此，在选择和使用DBW-R
型玻璃钢管时，应参考具体项目的技术规范书和相关标准文件，以确保产品的质量和性能符合要求。
GYDL00103001 电缆保护管
第二章电缆构筑物模块1 电缆保护管（GYDL00103001）【模块描述】本模块介绍电缆保护管的作用、种类、技术要求和性能。
通过概念介绍和要点讲解，了解电缆保护管的种类、型号及产品标记，掌握电缆保护管的技术要求、常用电缆保护管的性能及选用注意事项。
【正文】电缆保护管是指电缆穿入其中后受到保护和发生故障后便于将电缆拉出更换用的管道。
在电力电缆线路工程中，经常会遇到需要穿越公路、铁路或其他管线的地段，这就需要用到电缆保护管。
在一些城市道路，为了充分利用走廊，往往采用排管敷设方式，这也要大量应用电缆保护管。
一、电缆保护管的种类电缆保护管种类很多，常用的有玻璃纤维增强塑料管（以下简称玻璃钢管）、氯化聚氯乙烯及硬聚氯乙烯塑料管、氯化聚氯乙烯及硬聚氯乙烯塑料双壁波纹管、纤维水泥管等。
从材料上讲，上述保护管分为塑料、纤维水泥和和混凝土；从结构上讲，分双壁波纹和实壁；从孔数上讲，分单孔和多孔。
对玻璃纤维增强塑料管，按成型工艺分为机械缠绕和手工缠绕。
1.电缆保护管的型号电缆保护管的型号用三层拼音符号（汉语拼音的第一个字母）表示，按顺序含义如下： 1）第一层符号为字冠，统一用D表示电缆用保护管。
2）第二层符号表示保护管的类型，分别用B、S、X、H等表示。
其中B表示玻璃钢，S 表示塑料，X表示纤维水泥。
3）第三层符号表示保护管的结构形式或成型工艺。
实壁结构的符号缺省，双壁波纹结构的符号用S表示。
对玻璃纤维增强塑料保护管，机械缠绕成型的用J或JJ（JJ特指夹砂）表示，手工缠绕成型的用S表示。
2.电缆保护管的规格电缆保护管的规格用“公称内径×公称壁厚×公称长度—孔数产品等级”表示，保护管的公称内径统一分为七个系列，具体规定见相应的产品标准。
3.产品的标记产品的标记由型号、规格、原材料类型、标准编号组成，编号规则如下：D ××规格原材料类型标准编号保护管的原材料类型：氯化聚氯乙烯塑料用CPVC表示；硬聚氯乙烯塑料用UPVC表示；玻璃纤维增强塑料管，用E表示无碱玻璃纤维，C表示中碱玻璃纤维；纤维水泥和混凝土保护管原材料类型符号缺省。
玻璃钢复合材料电缆保护管埋深计算
1玻璃钢2009年第1期研究报告玻璃钢复合材料电缆保护管埋深计算周祝林叶进峰羊慧芳（杭州新世复合管道有限公司，杭州310003）摘要为玻璃钢复合材料电缆保护管的使用安全，同时节约施工开支，对电缆保护管有一个合理的埋深深度，本文根据玻璃钢复合材料电缆保护管的性能，以及地面压力对埋地下管子的角扩散理论，计算出各主要管子规格的埋深深度，给出的计算公式可以扩大其它规格的管子及其它地面上载荷下的埋深计算。
关键词：保护管电缆复合材料应力埋深1前言自从我们公司1996年开发玻璃钢复合材料电缆保护管，1997年批量生产，并进行新产品鉴定。
从此，产量年年成倍增长，现已生产玻璃钢复合材料电缆保护管1000多万米。
已取代传统的水泥管、钢管，并逐步代替PVC —C 、PVC —U 等保护管。
玻璃钢复合材料管的高强轻质、耐腐蚀、绝缘非磁性、使用寿命长等优点已逐渐被人们所认识，不少设计部门已列入设计规范，今后将会不断扩大应用市场，产量将会继续增长。
2埋深计算公式根据文献[1][2]对玻璃钢电缆保护管强度计算，我们把管子埋深深度h 当作未知数，把管子的周向弯曲强度当作已知，对于不同规格的保护管列出计算h 的方程。
保护管的周向弯曲强度通过实验测试，用三倍管子直径或300㎜长的管子进行压扁试验（也称管平行板外载性能试验）[3～4]，可以测出管子周向弯曲强度，同时可测出管刚度、管子环向刚度等。
对测试结果试验数据进行统计。
在有99.865%的可靠概率下，统计的强度设计值为：(13)p v C σσ=×（1）式中σ为管子周向弯曲强度的试验平均值，v C 为试验值的离散系数。
对于不同规格的保护管，当成型工艺、配方一定时，相差不大。
对于不同材料、配方、成型工艺，才有较大的差别。
2埋在地下的电缆保护管主要承受土压力及地面上车辆等活动压力，其计算公式如下[5~6]土压静力：1g hρ=（2）车辆活压力：2()()D K Pg a kh b kh =++（3）式（2）、（3）中，ρ为土的密度；h 为埋深深度；D K 为动载系数，为1.15~1.20；k 为参照“公路桥梁设计规范”，按扩散角理论进行计算，扩散角为30°时，k =1.15；a 、b 是车轮触地的长、宽。
电缆保护管的规格及外形尺寸表
电缆保护管的规格及外形尺寸表:
安装与施工：一、管道搬运
FRP复合玻璃钢电缆保护管的装卸必需采用人工扛抬的方式，切忌随意从车上抛扔，以避免损坏承插口。
二、电缆沟的开挖
电缆沟的开挖宽度及深度应按照需埋设保护管层数和列数来决定，其管顶离地面不得小于500mm。
3、沟底的基础处置
地下导管一般要经受其覆盖土的荷重及外界附加的荷重(交通车辆及其所载货物的重量)。
因此对沟的基础处置应予以高度重视，不良的基础将会引发导管的z字形移位及局部应力集中，使电缆的安全蒙受要挟。
对一般土壤的地段：只要在沟底敷设50-100mm的黄沙或混凝土垫层并加以压实整平即可。
对部份土壤层较差的地段为预防致使管枕的不均匀深陷，应在这些地段管枕下垫上混凝土垫板，在沟底一样需要敷设50-100mm的黄沙或混凝土垫层并加以压实整平。
JC_T988-2006电缆用玻璃钢保护管
４ 产品分类和标记 ４ － １ 产品分类
按成型工艺分为三类：
ａ ） 卷制玻璃钢保护管 一代号 Ｊ ｂ ） 缠绕玻璃钢保护管 一代号 Ｃ Ｃ ） 其它工艺成型的玻璃 钢保护管一代号Ｑ
２０ Ｉ ＣＳ ８３ ．１
Ｑ 备 案 号 ：１ ７ ４８１ ｝一 ２００ ６
ｉｃ
Ｊ Ｃ ｆ ｒ ９ ８ ８ 一２ ０ ０ ６
中华 人 民共 和 国 建材 行 业 标 准
电缆用玻璃钢保护管
Ｇｌ ａ ｓ ｓ ｆ ｉ ｂ ｅ ｒ ｒ ｅ ｉ ｎ ｆ ｏ ｒ ｃ ｅ ｄ ｐ ｌ ａ ｓ ｔ ｉ ｃ ｓ ｄ ｕ ｃ ｔ ｓ ｆ ｏ ｒ ｃ ａ ｂ ｌ ｅ
６ 技术要求
ＪＵ Ｔ ９ ８８ － ２ ０ ０６
６ ． １ 原材料 ６ ． １ ． １ 树脂 不饱和聚脂树脂应符合 Ｇ Ｂ ／ Ｔ ８ ２ ３ ７ 的规定。 ６ ． １ ． ２ 增强材料 无碱玻璃纤维无捻粗纱 （ Ｅ Ｃ ） 和中碱玻璃纤维无捻粗纱（ Ｃ Ｃ ） 应符合 Ｇ Ｂ ／ Ｔ １ ８ ３ ６ ９的规定。 中碱玻璃纤维无捻粗纱布 （ Ｃ Ｌ Ｙ Ｒ ） 应符合 Ｇ Ｂ ／ Ｔ １ ８ ３ ７ ０的规定。 ６ ． ２ 外观质量 外表色泽均匀，无毛边、毛刺 、气泡 、内壁光滑平整，管子圆直 。 ６３ 尺寸 保护管的主要尺寸见表 工 。 标称尺寸公差应符合下列规定：
本标准为首次发布。
Ｊ Ｃ ／ Ｔ ９ ８ ８ －２ ０ ０ ６
电缆用玻璃钢保护管
１ 范围
本标准规定了电 缆用玻 璃钢保护管（ 以下 简称保护管） 的 术语和定义、 产品分 类和标记、 形状和规 格、
技术要求、试验方法、检验规则及标志、运输和贮存 。
玻璃钢电缆保护管详细
玻璃钢电缆保护管详细1. 简介玻璃钢电缆保护管是一种常用于保护电缆的管道。
它由玻璃纤维和树脂组成，具有优良的耐腐蚀性和机械强度。
玻璃钢电缆保护管广泛应用于建筑、通信、电力等领域。
本文将详细介绍玻璃钢电缆保护管的特性、安装方法、维护保养等内容。
2. 特性玻璃钢电缆保护管具有以下特性：•耐腐蚀性：玻璃钢材料可以有效抵抗酸、碱、盐等化学物质的侵蚀，具有良好的耐腐蚀性，适用于多种环境条件。
•机械强度：玻璃钢材料具有较高的机械强度，可承受一定的外力冲击。
这使得玻璃钢电缆保护管在使用过程中能有效保护电缆免受损坏。
•绝缘性能：玻璃钢材料本身具有良好的绝缘性能，可防止电缆与外界环境的电气干扰，确保电缆的安全稳定运行。
•长寿命：玻璃钢电缆保护管具有较长的使用寿命，不容易老化，不易受到紫外线的照射而产生劣化现象。
3. 安装方法3.1 准备工作在安装玻璃钢电缆保护管前，需要进行一些准备工作：•确定安装位置：根据现场要求和电缆布线规划，确定玻璃钢电缆保护管的安装位置和长度。
•清理现场：清理安装位置上的杂物和污垢，确保安装环境干净整洁。
3.2 安装步骤按照以下步骤进行玻璃钢电缆保护管的安装：1.根据实际情况，测量并标记玻璃钢电缆保护管的长度。
2.使用适当的工具，将玻璃钢电缆保护管切割成所需长度。
3.清洁玻璃钢电缆保护管的切口，确保切口处光滑无毛刺。
4.根据需要，安装接头和密封胶。
5.将玻璃钢电缆保护管放置在预先准备好的位置上，确保与电缆对齐。
6.使用适当的固定件将玻璃钢电缆保护管固定在安装位置上。
7.检查玻璃钢电缆保护管的安装是否牢固，确保无松动或变形。
4. 维护保养为了保证玻璃钢电缆保护管的使用效果和寿命，需要进行一定的维护保养工作。
4.1 定期检查定期检查玻璃钢电缆保护管的外观和固定情况，注意是否存在松动、裂纹等情况。
如发现异常，及时进行处理。
4.2 清洁保养定期清洁保养玻璃钢电缆保护管，使用清洁剂和软布擦拭表面。
注意避免使用含有酸、碱等强腐蚀性物质的清洁剂，以免损坏保护管表面。
新型电缆导管
新型电缆导管
新型电缆导管在电缆工程中起到了关键的作用，其具有多种优良特性，如重量轻、强度高、耐腐蚀、耐水性能好、绝缘性能好等。
以下为你介绍两种新型的电缆导管：
1. DBS无碱玻纤石英电缆导管：
优点：结构紧密，质量稳定可靠；刚度高、强度高，各项强度指标是普通复合玻璃钢管的～2倍；耐化学腐蚀、耐水性能好，可在潮湿环境、高盐碱地带和水中长期使用；绝缘性能好，击穿强度达kV/mm以上，无涡流损耗，适用于单芯电缆敷设；阻燃耐寒、耐热性能好，可在-30～+130 ℃环境中
长期使用。
2. MFPT塑钢电缆保护管：
优点：应用非开挖技术，无须大量挖泥、挖土及破坏路面，完成在道路、铁路、建筑物、河床下等特殊地段敷设置管道、电缆；抗高温、耐外压，适用于10KV以上高压输电线电缆排管管材；耐腐蚀性能好，能抵抗酸、碱、盐等介质的腐蚀；重量轻、强度高、运输方便；可设计性好，水力条件好。
选择电缆导管时，需要根据具体的使用环境和需求来决定。
玻璃钢管道基础知识
玻璃钢管道基础知识一、基本概况玻璃钢管道是一种轻质、高强、耐腐蚀的非金属管道。
它是具有树脂基体重的玻璃纤维按工艺要求逐层缠绕在旋转的芯模上，并在纤维之间远距离均匀地铺上石英砂作为夹砂层。
其管壁结构合理先进，能充分发挥材料的作用，在满足使用强度的前题下，提高了钢度，保证了产品的稳定性和可靠性。
玻璃钢夹砂管以其优异的耐化学腐蚀、轻质高强，不结垢，抗震性强，与普通钢管比较使用寿命长，综合造价低，安装快捷，安全可靠等优点，被广大用户所接受。
玻璃钢管道应用于石油、化工及排水等行业。
我国玻璃钢管道生产发展快，数量逐年上长，应用范围及部门也越来越广。
玻璃钢管道采用树脂(输送饮用水采用食品级树脂)、玻璃纤维、石英砂为原料，用特殊工艺制作而成.二、管道分类玻璃钢管道分类常用的9种:(1)玻璃钢脱硫管道(2)玻璃钢夹砂管道(3)玻璃钢压力管道(4)玻璃钢电缆保护管(5)玻璃钢输水管道(6)玻璃钢保温管道(7)玻璃钢通风管道(8)玻璃钢污水管道(9)玻璃钢顶管三、结构特点具有优良的耐腐蚀性能不要阴极防腐保护及其它防腐措施，不会对水和其它介质产生二次污染。
产品使用寿命长。
管道重量仅占同规格、同长度球墨铸铁管的1/4，水泥管道的1/10。
运输装卸方便，易于安装。
减少管线接头，加速安装速度，提高整条管线质量。
减少流阻、提高流速、降低能耗。
用较小口径的管道输送同等流量的流体，与同规格钢管相比可提高流量的10%左右;不结垢，长期使用不降低流速。
扰和重蚀环境中电缆的防护都有较好效果。
四、管道特性(1)耐腐蚀性:化学惰性的材质，耐腐蚀性优异，并可根据输送介质选择不同的耐腐蚀管道。
(2)机械强度大:耐水压强度，耐外压强度和耐冲击强度均良好并可按要求的压力设计制造管道和管件。
(3)温度适应性强:使用温度范围:大于-70摄氏度小于250摄氏度，冰冻介质下管道不裂。
(4)流体阻力小:管道内壁光滑，粗糙系数0.0084,相同流量下,管径可予缩小。
Q_HZFT 003-2019MFPT塑钢复合电力电缆保护管
ICS点击此处添加ICS号G33 Q/HZFT 杭州富阳飞腾管业有限公司企业标准Q/HZFT 003—2019MFPT塑钢复合电力电缆保护管MFPT plastic steel composite power cable pipe2019-10-27发布2019-11-28实施前言本标准编制依据GB/T 1.1-2009给出的规则起草。
本标准项目设置依据DL/T 802.1～6—2007《电力电缆用导管技术条件》确定。
因本标准适用于开挖型电力管护套，故保留了玻璃钢部分的技术要求，同时增加了塑料管材部分的维卡软化温度，并制定了复合产品的规格和相应壁厚等项目。
本标准由杭州富阳飞腾管业有限公司提出；本标准起草单位：杭州富阳飞腾管业有限公司。
本标准主要起草人：帅学超、郎小玲、谢康国、裘伶俐。
MFPT塑钢复合电力电缆保护管1 范围本标准规定了MFPT塑钢复合电力电缆保护管 (以下简称复合管材)的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于本公司生产的聚丙烯和玻璃纤维增强塑料为主要原料，塑料挤出成型的管材作内衬，先将管材表面作复合前处理，再经过玻璃钢缠绕机将浸有玻璃钢树脂和添加剂的玻璃纤维均匀缠在塑料管外壁，加工而成的MFPT塑钢复合电力电缆保护管。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1446 纤维增强塑料性能试验方法总则GB/T 1447 纤维增强塑料拉伸性能试验方法（neq ISO 524-4）GB/T 1449 纤维增强塑料弯曲性能试验方法（neq ISO 14125）GB/T 1458 纤维缠绕增强塑料环形试样力学性能试验方法GB/T 1634.2 塑料负荷变形温度的测定第二部分：塑料、硬橡胶和长纤维增强复合材料GB/T 2576 纤维增强塑料树脂不可溶分含量试验方法GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2918 塑料试样状态调节和试验的标准环境GB/T 3139 纤维增强塑料热系数试验方法GB/T 3854 增强塑料巴柯尔硬度试验方法（mod ASTM D 2583）GB/T 3960 塑料滑动摩擦磨损试验方法GB/T 5352 纤维增强热固性塑料平行板外载性能试验方法（neq ASTM D 2412）GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂GB/T 8924 纤维增强塑料燃烧性能试验方法氧指数法GB/T 8806 塑料管材尺寸测量方法DL/T 802.1 电力电缆用导管技术条件第1部分DL/T 802.2 电力电缆用导管技术条件第2部分：玻璃纤维增强塑料电缆导管JC/T 988 电缆用玻璃刚保护管GB/T28897 钢塑复合管3 产品分类、型号和标记3.1 分类3.1.1 按环刚度等级（5%）划分：按环刚度等级（5%）划分，可分为SN25、SN50、SN100以及SN125四种。
玻璃钢保温管介绍
玻璃钢保温管介绍一、引言玻璃钢保温管，作为一种新型的复合材料管道，凭借其优良的性能和广泛的应用前景，在国内外得到了迅速的发展。
这种管道以其独特的玻璃钢增强结构、高效的保温性能和环保的特性，逐渐成为建筑、石油、化工、电力等领域的重要建材。
本文将对玻璃钢保温管进行详细介绍，包括其定义、特性、应用领域、生产工艺及未来发展。
二、玻璃钢保温管的定义与特性玻璃钢保温管，也称为玻璃纤维增强热固性塑料管，是一种由玻璃纤维和有机高分子材料复合而成的增强型复合材料管道。
其结构由内衬层、保温层和外保护层三部分组成，内衬层和外保护层通常采用玻璃钢材料，而保温层则采用有机或无机保温材料。
这种管道具有以下特性：1.耐腐蚀性能强：玻璃钢材料具有很好的耐腐蚀性能，可以抵抗多种化学物质的侵蚀，从而延长管道的使用寿命。
2.保温性能优异：玻璃钢保温管采用特殊的保温材料，具有良好的保温性能，可以有效减少能源的损失。
3.强度高、重量轻：玻璃钢材料具有较高的强度和刚度，可以承受较大的压力和弯曲应力，同时其重量较轻，便于安装和维护。
4.防渗漏性能好：玻璃钢保温管采用特殊的密封材料和连接方式，可以有效防止渗漏现象的发生。
5.长寿命、维护成本低：由于玻璃钢材料的耐腐蚀性和稳定性，玻璃钢保温管的使用寿命较长，同时其维护成本相对较低。
6.环保性好：玻璃钢保温管无毒、无味、无污染，符合环保要求，是一种绿色建材。
三、玻璃钢保温管的应用领域玻璃钢保温管由于其优良的性能和广泛的应用范围，被广泛应用于以下领域：1.建筑领域：用于建筑物的给排水、供暖、空调等管道系统，具有耐腐蚀、保温效果好、环保等优点。
2.石油化工领域：用于石油、化工等行业的流体输送管道，具有耐压、耐腐蚀、防渗漏等特点。
3.电力领域：用于电力系统的冷热水管道、烟囱、脱硫管道等，具有耐高温、耐腐蚀、强度高等优点。
4.环保领域：用于污水处理、垃圾渗滤液处理等环保工程中的管道系统，具有耐腐蚀、防渗漏等特点。
电缆保护管(埋地玻璃钢管)铺设施工
电缆保护管(埋地玻璃钢管)铺设施工电缆保护管铺设施工一、管道质量检查与贮运1、管道质量检查管道的质量检查，目的是保证施工安装后管道的质量、如管道有损坏，则明确损坏的原因和责任。
第一次检查是到现场卸货时进行，考查运输中是否有损坏；第二次检查应该在安装前进行，检查储藏或吊装中是否有损坏。
2、管道装卸和存放2.1管道的装货一般由厂家负责，管道的卸货由用户或承运单位负责。
用户必须遵守本条规定的操作规程，避免管道摔跌或撞击，尤其是管端部分。
2.2本条是考虑工人操作安全和机具工作可靠而提出的。
2.3用绳子贯穿两端装卸管道，有拆断管道和损坏管端的危险。
2.4禁止用钢丝绳或铁链吊装管道，是为防止损坏管道的表面层。
2.5长途运输管道时，为降低运费，可将小管套在大管内套装运输。
套装管道在包装时有一定的安全运输要求，其包装和装卸车应按规定进行。
拆除包装和将小口径的管道从大口径管道中拿出来，需要叉车操作，可用插杆轻轻的将小管道悬起，然后移出，小心不要碰到其他管道。
2.6为了避免管道长期放置产生弯曲变形，大概放置不稳发生滚动，本条特作出规定。
对存放进程，有的国家提出了最大的允许挠曲值：当刚度SN5000时，最大挠曲值为2.0％(垂直直径)；当刚度SN1000时，最大挠曲值为1．5％(垂直直径)。
本规程只要求DN≥1400mm的管道不得堆放。
二、管道运输1、为避免运输过程中损坏管道，管道在运输前应进行必要的包装。
管径为600mm和更小的管子，可以包装成一个单元体发运。
2、本条是指，在现场的短间隔运输及管道在管沟上放置时应注意安全。
三、管道施工1、管沟开挖设计单位与施工单位在现场进行控制桩的交接后，施工单位即可进行测量防线，将桩移到作业带的边缘，然后进行施工作业带的清扫，并修筑施工便道。
应测量并标出管道的走向，确保标高符合图纸和测量要求。
开挖前对地下设施进行勘测，确保开挖时不损坏已有的地下设施。
1.1管沟开挖是保证管道按设想规定走向到达规定埋设深度的条件条件。
玻璃钢电缆保护管详细简介
玻璃钢电缆保护管详细简介玻璃钢（FRP）电缆保护管是一种在现代建筑和工程中广泛使用的管材。
它是由无缝纤维增强塑料管材及其配件制成的，具有较高的强度和刚度，抗腐蚀性能优异，不易老化、腐蚀等特点。
本文将详细介绍玻璃钢电缆保护管的性能特点、制作工艺和应用领域。
一、性能特点1、优异的耐火性能：一般玻璃钢电缆保护管的绝热层都是用聚氨酯发泡材料做成，聚氨酯发泡材料的防火等级可达到B1级，因此，玻璃钢电缆保护管具有良好的耐火性。
2、优异的耐腐蚀性能：玻璃钢电缆保护管使用无缝管材，且由于玻璃钢的结构特点，它具有很好的耐腐蚀性能，可以用于在酸碱等强腐蚀性场合下使用，使用寿命长。
3、优异的机械性能：玻璃钢电缆保护管不但具有重量轻、强度高、耐冲击等优点，还具有良好的弹性，缓冲作用好，能够有效保护电缆。
而且，它的强度比一般酚醛树脂塑料管高出多倍。
4、优异的绝缘性能：玻璃钢电缆保护管里面填充了聚氨酯发泡材料，在绝缘性方面表现得尤为突出，不易导电、无火患，避免了电缆互相干扰的问题。
二、制作工艺从制作工艺来看，玻璃钢电缆保护管的制作可以分为以下几个步骤：1、选材：先选用优质无碱玻璃纤维、芳纶、碳纤维等作为增强材料，然后按一定比例与树脂混合。
2、制管：将混合物涂布在工作台上，用野杆或滚筒将其卷制在工作台上，并用调节螺栓进行整形，筛出过多的树脂。
3、固化：卷制完成之后，使用模具进行烤箱固化。
4、去模：成型后的管材从模具取出，即成为一段段用于电缆保护的玻璃钢电缆保护管。
三、应用领域1、建筑：玻璃钢电缆保护管常用于高层建筑及其它建筑物的电缆布线中，可有效保护电缆不受到外界破坏，提高建筑物电缆的使用寿命；2、化工：玻璃钢电缆保护管可用于化工厂家电缆的敷设及保护，具有很好的耐腐蚀性能，保证了化工生产的安全；3、发电：在电站建设中，玻璃钢电缆保护管可用于电缆的敷设及保护，确保电力设备的安全及长期运行；4、地铁：玻璃钢电缆保护管可用于地铁建设中，保护电缆不被外界机械强度的破坏，提高设施的安全性和可靠性。
BEFRP纤维编绕拉挤电缆保护管价格
BEFRP纤维编绕拉挤电缆保护管
BEFRP(纤维编绕拉挤)电缆保护管具有传统管材不可比似的技术优势。
在未来将成为高标准质量要求的工程首选。
BEFRP纤维编绕拉挤电缆保护管产品性能。
环刚度高，由于纤维采用了拉挤编织工艺，该管材在纵向、环向上都有排列密集的玻璃纤维，从而大幅度提高了这种管材的环刚度。
抗冲击能力强，与传统管材相比，BEFRP纤维编绕拉挤电缆保护管的强度大幅提高的同时，对抗应力方面有着更卓越的表现。
极好的电绝缘性，由于工艺条件的完全改变，采用长玻纤同时在高温高压条件下一体化连续成型，产品密度大幅提高，管道无气泡，产品绝缘性能更好。
耐腐蚀
玻璃钢制品本身有着最好的耐腐蚀性，能够抵御绝大多数化学溶剂的侵蚀。
质量稳定统一
与传统玻璃钢管单根成型不同，纤维编织拉挤成型工艺是一种一体化连续编绕拉挤成型的管材，智能化控制生产及裁切长度，产品质量稳定统一。
极好的耐热稳定性
与传统玻璃钢管单根成型不同，纤维编织拉挤成型工艺在生产过程中采用高温高压，与传统工艺采用的常温固化相比，耐热性能有较大的提升。
耐水性能好
与传统玻璃钢管单根成型不同，纤维编织拉挤成型工艺在生产过程中采用高温高压，产品密度高，故而耐水性能更好。
玻璃钢穿线管检验标准
玻璃钢穿线管检验标准一、缠绕玻璃钢电缆保护管技术性能（执行：DL/T802--2007标准）
二、工艺要求：
1、基体：为不饱和聚酯树脂，其性能应符合GB/T8237标准。
2、增强：宜使用无碱成份的玻璃纤维缠绕纱。
注：无碱纱（E玻璃）：具有优异的绝缘性、耐热性、耐候性、机械强度高。
中碱纱（C玻璃）：因有一定的含碱量只能是用在对电性能和强度要求不甚严格的线路。
高碱纱：因含碱量较高，故不能作绝缘材料，严禁用作电力管道的玻璃钢增强材料。
3、填料：在保证电力行业技术要求的前提下可掺加少许石英砂以降低成本。
注：一般管壁≥5㎜使用。
三、外观检测：
1、导管颜色应为材料本身颜色或按用户要求添加色浆要求色泽应均匀；
注：材料本身颜色：无碱纱缠绕无填料管道呈青緑色、半透明状。
中碱纱缠绕管道颜色呈白色、稍透明状。
高碱纱缠绕管道呈淡緑或酒瓶緑（一般为啤酒瓶为原料拉制而成）、不透明。
2、导管外表面应无龟裂、分层、针孔、毛边、毛刺、杂质、贫胶区等缺陷；
3、内表面应光滑平整，不得有凹凸不平；
4、导管承口、插口两端内外侧边缘应平齐、无毛边、毛刺。
河北国旺玻璃钢制品厂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃钢电缆保护管
目前，我国高压电力电缆输电线已从架空进入到埋地，埋地式高压电力电缆排管行业还较普遍地采用水泥石棉管。
因此采用高强度、耐腐蚀、无污染及施工安装方便的新型电力电缆保护套管已成为电力排管行业的普遍需求。
日本在90年代初期就大量使用一种以CPVC为基料的埋地式电力电缆保护管，该产品具有耐热
性能好、强度高、使用寿命长等特点。
使用这种保护管．在施工时管材的外侧均无需用其它材料加固，而直接用砂和泥土回填即可，也不需要对施工地段封路，可以逐段施工，节省了人工，施工方便、快捷。
杭州金泰塑业有限公司与国家电力公司产品标准研究所联合研制开发了以CPVC为母料，加入抗；十剂、稳定剂等辅料经高速挤出而成的新型埋地式高压电力电缆保护管，并根据不同的应用环境分为高压电缆保护管，普通电缆保护管，并已在部分地区进行了实践施工，结果表明完全能达到使用要求。
CPVC埋地式电力电缆保护管将是今后发展的必然趋势。
一、主要性能
1、材料特性
埋地式高压电力电缆保护管以耐热、绝缘性能优异的CPVC树脂为主要材料，使材料的性能较UPVC产品有明显的提高。
CPVC制品是目前公认的绿色环保产品．其优异的物化性能正越来越受到行业的重视。
CPVC埋地式高压电力电缆保护管是硬直实壁管内、外壁光滑平整，颜色呈桔红色，色泽明亮、醒目。
2、耐热性能
CPVC埋地式高压电缆管较普通的UPVC双壁波纹管耐热温度提高1 5℃，能在9 3℃以上的环境下，保持不变形，且具有足够的强度。
3、绝缘性能
CPVC埋地式高压电力电缆保护管能经受3万伏以上的高压，在目前城市电网改造中，高压电力电缆一般在3万伏以下，因此对于城市电网而言，该保护管的电绝缘性能已大于电力电缆的电绝缘性能，使用会更安全。
4、抗压性能
CPVC埋地式高压电力电缆保护管经过材料改性，产品环刚度达到1 O kp a，明显高于国家有关部门对于埋地塑料管．其环刚度应在8 k p a以上的规定。
可见，该保护管的埋地抗压性能非常优良，完全适用于各种道路的施工。
5、抗冲压强度高
埋地式高压电力电缆保护管在0℃温度下能经受1 kg重锤，2m高度的冲击力，充分反应出该材料的低温冲击性能是完全能适用于施工环境条件下的要求。
6、阻燃性能
PVC和CPVC材料都具有艮好的阻燃性能，能离火即熄。
特别是cPvc材料，由于它的氯含量明显高于PVC，所以阻燃性和烟密度指数更有明显的提高
7、安装性能
埋地式高压电力电缆保护管重量轻、强度高、施工敷设方法简捷．能实现夜间开挖埋设，
回填路面．白天可以照常通车：采用弹性密封橡胶圈承插式连接．安装连接方便、快捷、连接密封-【生能艮好，能防止地下水的渗漏，有效保护电力电缆的使用安全。
8、使用寿命长
CPVC材料耐腐蚀、抗老化、使用寿命可长达50年以上。
二、性能指标
杭州金泰塑业有限公司生产的埋地式高压电力电缆保护管经国家化学建材质量监督检验中心检测合格，其主要性能指标如下。
