ID门禁一体机说明书
IDD门机安装调试说明解析
3).工作过程检测：
短接接线端子E3-2和E3-3，E3-6和E3-7，E3-10和E3-11（模拟安全回路闭合），IDD门机再短接E6-6和E6-7（模拟轿顶接线盒已连接正常），重新启动装置，观察装置的工作顺序，正确工作顺序如下：IDD门机：装置工作后约4秒后接触器KM1吸合。用指针式万用表测量E6-8、E6-9、E6-10应有平衡的交流三相输出（门机关门），电压在AC28~45之间。QKS9门机：装置工作后约4秒后用指针式万用表测量E6-8、E6-9、E6-10应有平衡的交流三相输出（门机关门），电压在AC170V-AC200V之间，然后继电器KA5吸合，（后面工作顺序两个门机相同）然后接触器KM3吸合，接触器KM4合，此时接线端子E1-2和E1-3之间，E1-6和E1-7之间会输出制动器工作电压由DC220V转为DC110V。E1-3和E1-7为正极。约4秒后，接触器KM4释放，接触器KM3释放。再2秒钟后接触器KM2吸合，接触器KM4合。此时接线端子E1-2和E1-3之间，E1-6和E1-7之间也会输出制动器工作电压由DC220V转为DC110V。接线端子U、V、W端应有平衡的交流三相输出，电压在AC28~45之间晃动。约3秒钟后，接触器KM4和KM2释放。
参照下图，用装置随配的曳引机连接电缆将电梯主机、疏散装置 EB2连接好。疏散装置 EB2 处接线需用疏散装置随配的接线鼻与黄蜡绝缘套管按照下图制作接线端子，电缆的屏蔽层必须与电梯电缆的屏蔽层连接好，接地。
第四步：参照疏散装置接口原理图与电梯原理图，将疏散装置随配标有E1、E3、E4的电缆按标示对应插接在疏散装置端子内，另一端对应接入电梯控制柜内相应接线端子上。接线内容：主机制动器、安全回路（分四段接入疏散装置）、充电电源、相序保护继电器（启动与互锁回路）。图中电梯控制柜同一接线端子有两根导线对应于疏散装置，其中标记与电梯端子相同的连接电梯的控制端，带有 ’标记的连接在电梯控制柜外的执行部件上。共19根导线。
门禁一体锁使用说明书
门禁一体锁使用说明书刷卡电机锁把刷卡开锁、遥控开锁、防盗报警等功能综合设计为一体；采用红外遥控键盘编程，操作简便；锁体用坚硬的不锈钢做外壳，抗强破坏、防撬。
此款锁功能齐全、设计精巧、安装简单快捷、容易维护，而且价格合理。
此锁可容纳超大量用户，分为以下几类。
1000个5000个10000个一、进入编程（出厂编程密码为123456）* 编程密码#（一）用“红外遥控键盘”靠近锁体，连续输入* 编程密码# 。
（二）蜂鸣器长鸣一声，锁体指示灯一直闪烁，表示进入编程状态，即可进入其它操作。
（三）按*或等待15秒退出编程。
二、修改编程密码11 新编程密码（6位数字键）#（一）进入编程后，连续输入11 新编程密码（6位数字键）#，后蜂鸣器长鸣一声，表示修改成功。
（二）编程密码只能用0-9键设置，共6位。
全为000000时取消编程密码，下次进入编程输入* #。
二（二）键盘设置报警（一）进入编程后，输入120 #，打开蜂鸣声以及报警；进入编程后，输入121 #，关闭蜂鸣声及报警。
（二）进入编程状态后，输入130 #，关闭机械开锁以及刷无效卡报警；（三）进入编程状态后，输入131 #，打开机械开锁报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作（四）进入编程状态后，输入132#，打开刷无效卡报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作三、注册ID卡（ID卡应未在该锁体注册过的）（一）注册超级管理卡1、注册超级增加卡21 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入21；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。
2、注册超级删除卡22 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入22；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。
刷卡 ID卡 门禁系统- 硬件说明书 A款
四、门禁管理
考勤门禁机支持两门门禁控制
(1)本机读头
允许读卡
是否允许本机读头读卡，打勾为允许。
控制门号
控制器可控制两个门，以“一号门”与“二号门”来区别。这两个分别控制着两个继电器，有常开和常闭接头，可根据需要进行选择。当不需要控制任何门时(单独用于考勤)，可选择“不控制门”
智能考勤门禁机
硬件手册
User Manual
第一章产品概述---------------------------------------------------------------1
主要功能特点---------------------------------------------------------------1
数据格式
接口的数据格式，有韦根26、韦根34以及完整卡号格式。可根据需要进行选择，本机读头建议使用完整卡号格式。
进出选项
选择该读头控制的门是做为进门还是做为出门，以使电脑端提取时进行进出门识别。
开门方式
仅能刷卡——只能通过刷卡才可以开门。
卡或密码——可以刷卡开门，也可以用指定的密码开门。
卡加密码——刷卡后，还要键入密码方能开门。
声明：制造商保留对技术及产品规格进行修改的权利而不事先通知。
警告：不要私自修理考勤门禁机，因此造成的后果，我公司不予承担责任。
第一章产品概述
考勤门禁机集考勤机、密码门禁、汉字显示读头和两门门禁控制器于一体。适用范围：门禁、考勤、实时巡更、停车场等等。
一、主要功能特点
1、机多用，适用面广
集密码键盘、汉显读头、单体门禁、考勤机、两门门禁控制器功能于一体。提供带按键或不带按键，电脑白或香槟色供客户选择。是能满足多方客户需求、性价比极高的新一代产品。

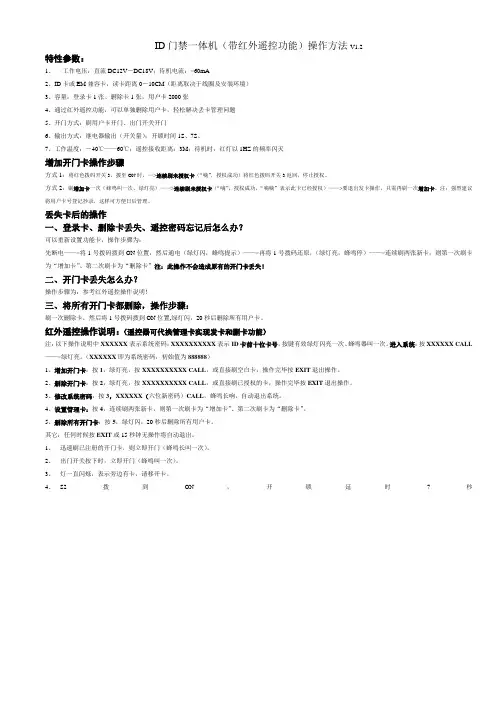

红外遥控ID门禁模块说明V1.2
ID门禁一体机（带红外遥控功能）操作方法V1.2特性参数：1、工作电压：直流DC12V－DC18V；待机电流：<60mA2、ID卡或EM兼容卡，读卡距离0－10CM（距离取决于线圈及安装环境）3、容量：登录卡1张、删除卡1张，用户卡2000张4、通过红外遥控功能，可以单独删除用户卡，轻松解决丢卡管理问题5、开门方式：刷用户卡开门、出门开关开门6、输出方式：继电器输出（开关量）；开锁时间1S、7S、7、工作温度：－40℃——60℃；遥控接收距离：3M；待机时，红灯以1HZ的频率闪灭增加开门卡操作步骤方式1：将红色拨码开关3，拨至ON时，—>连续刷未授权卡（“嘀”，授权成功）将红色拨码开关3返回，停止授权。
方式2：刷增加卡一次（蜂鸣叫一次，绿灯亮）——>连续刷未授权卡（“嘀”，授权成功，“嘀嘀”表示此卡已经授权）——>要退出发卡操作，只需再刷一次增加卡。
注：强烈建议将用户卡号登记抄录，这样可方便日后管理。
丢失卡后的操作一、登录卡、删除卡丢失、遥控密码忘记后怎么办？可以重新设置功能卡，操作步骤为：先断电——>将1号拨码拨到ON位置，然后通电（绿灯闪，蜂鸣提示）——>再将1号拨码还原，（绿灯亮，蜂鸣停）——>连续刷两张新卡，则第一次刷卡为“增加卡”、第二次刷卡为“删除卡”注：此操作不会造成原有的开门卡丢失！二、开门卡丢失怎么办？操作步骤为：参考红外遥控操作说明！三、将所有开门卡都删除，操作步骤：刷一次删除卡，然后将1号拨码拨到ON位置,绿灯闪，20秒后删除所有用户卡。
红外遥控操作说明：（遥控器可代换管理卡实现发卡和删卡功能）注：以下操作说明中XXXXXX表示系统密码；XXXXXXXXXX表示ID卡前十位卡号，按键有效绿灯闪亮一次、蜂鸣器叫一次。
进入系统：按XXXXXX CALL ——>绿灯亮。
（XXXXXX即为系统密码，初始值为888888）1、增加开门卡：按1，绿灯亮，按XXXXXXXXXX CALL，或直接刷空白卡，操作完毕按EXIT退出操作。
门禁一体机说明书
接门磁
门
ห้องสมุดไป่ตู้
GND
禁
+12V NO
专
COM
用
NC PUSH
电
GND
源
BELL BELL
开门按钮
+12V GND
电锁
断电开锁
4
3
PO W ER OK
BE L L
1 23 45 6 789 *0#
DGND
接 DOOR1 线 OPENSW
PUSH/NO
方 NC 式 GND 2 +12V
BELL
BELL
接开关
断电开 锁电锁 接门铃
BELL
PUSH/NO NC GND +12V BELL BELL
DOOR1 OPENSW
DGND
[5]+[编码]，嘟嘟嘟
本编码已经被使用；
需重新[5]+[3 位编码]操作
编 程 状态 下， 没有 操作 ，控 制器 退 出 在编程状态下，如果 20 秒钟之内，没有任何编程指令，系统自动
编程状态
退出编程，进入正常工作状态。
五接线图： 注：1、在安装接线时请关闭电源，勿带电操作！
2、正常情况下电锁是从电源控制器接出 3、需接自动门请把门禁背面跳线冒拔出移前一位接 GND-NO。
1．设置了卡+个人密码方式；
输入密码或者调整开门方式
2．读卡前按下了[＃]键；
等待 5 秒钟后读卡即可
有效卡嘟一声不开锁
设置了开锁时检测门磁状态，没有接门磁或者门没有闭合；
关闭开锁时检测门磁状态或者闭合门磁
[＃]键，嘟一声，不能修改个人密码 按[＃]键前，按了其他按键；

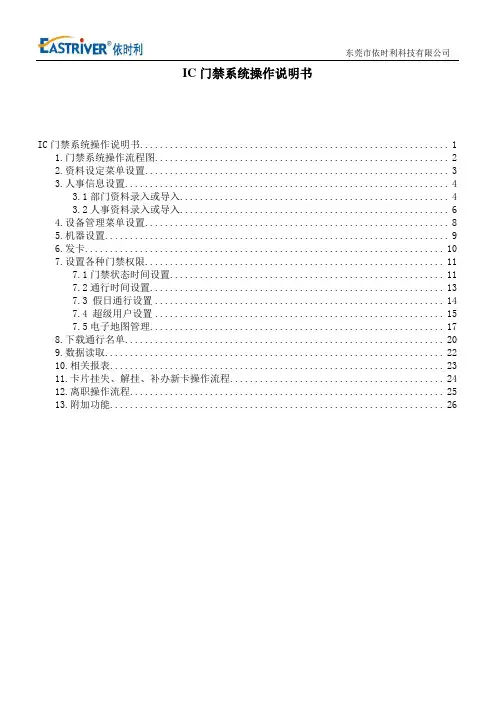

ID门禁系统操作说明书
IC门禁系统操作说明书IC门禁系统操作说明书 (1)1.门禁系统操作流程图 (2)2.资料设定菜单设置 (3)3.人事信息设置 (4)3.1部门资料录入或导入 (4)3.2人事资料录入或导入 (6)4.设备管理菜单设置 (8)5.机器设置 (9)6.发卡 (10)7.设置各种门禁权限 (11)7.1门禁状态时间设置 (11)7.2通行时间设置 (13)7.3 假日通行设置 (14)7.4 超级用户设置 (15)7.5电子地图管理 (17)8.下载通行名单 (20)9.数据读取 (22)10.相关报表 (23)11.卡片挂失、解挂、补办新卡操作流程 (24)12.离职操作流程 (25)13.附加功能 (26)1.门禁系统操作流程图2.资料设定菜单设置2.1系统参数-基本参数自动生成工号（递增）：新员工建立人事资料时，在人事资料里自动生成工号，并且每个新工号数字会自动递增1位。
工号长度：设置工号的位数。
（最大12位）；自动生成卡号（递增）：新员工建立人事资料时，在人事资料里自动生成卡号，并且每个新工号数字会自动递增1位。
卡号长度：设置卡号的位数。
建议设置为5－7位卡号，卡号最长不能超过1048575。
单据需要审核生效：考勤管理里面的事务登记的单据需要通过单据审核中心审核才有效。
启用部门权限：主要决定用户权限里的部门权限分配是否启动。
启用卡钟权限：主要决定用户权限里的卡钟权限分配是否启动。
2.2系统参数-门禁参数门禁通行密码：当启用卡+密码开门的时，每个人刷卡输入的密码，密码可定义为工号，卡号，或者用户在人事资料自行定义处理提示门禁卡检测：当钩上该选项，人事资料设定启用卡终止日期的时候，到终止日期，软件会提示过期，需用户进行相应处理注：门禁卡检测只是一个软件提示，不会自动删除门禁通行权限，需手工删除权限2.3系统参数-发卡器参数读卡器验证：发卡启用此项下的各个功能后，无法手工输入卡号，卡号必须通过发卡器来读取。
耀达ID门禁机说明书
耀达ID门禁机说明书一．安装说明卸下固定面板与底板的十字螺丝,取下底板,使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁,注意上下方向。
警告：请务带电操作,单门门禁一体机系统安装接线时切记先断开电源，确认接线无误后再接通电源！确认电源电压为直流12V和电源正负极！二.跳线设置说明1.J1跳线设置说明①.J1跳1-2脚[Lock]: 电锁信号输出.NO和LOCK-接通电开锁(如电控锁).NC和LOCK-接断电开锁(如电插锁或磁力锁).特别提示:为保证门禁运行稳定，建议电流大于500MA的电锁不要直接从门禁接线②.J1跳2-3脚[Null]: 干触点信号输出.NO和COM输出常开信号.NC和COM输出常闭信号.③.J1跳3-4脚[Push]: 出厂默认设置,电源信号输出,电锁接门禁专用电源,有效信号PUSH输出低电平.2.J3跳线设置说明①.J3跳线跳1-2脚[Single]:出厂默认设置,只本机读卡。
②.J3跳线跳2-3脚[Double]:本机和外接分体读卡头可双向读卡。
三．单门门禁一体机系统编程设置方法：初始管理密码为12345, 用户密码为88881.进入编程状态:按 => 输入管理密码2 功能设置(需在编程状态下)(1) 修改管理密码按0 => 输入新管理密码 => 按X=> 再输入一次新管理密码 =>按X=>按X注:密码为4-8 位任意数字(2) 增加用户卡按1 => 读卡 => 输入该卡四位数代码 => 连续读卡 => 按X=>按X注:①.卡的代码为0001 - 9999任意不可重复的四位数字,②.第一张卡必需输入代码否则该卡无效③.如需连续增加卡则在输完四位数的代码后不必按X再输代码，直接连续读卡,最后按X 键(3) 删除用户卡有三种方法①.删除全部用户卡: 按2 => 按0000 => 按 X=>按X②.删除被读的卡: 按2 => 读卡(如多张卡则连续读卡) =>按X=>按X③.删除遗失的卡: 按2 => 该卡代码 =>按X=>按X(4) 设置开门模式①.读有效卡开门: 按3 0 0 => 按X =>按X②.读有效卡加密码开门: 按3 0 1 => 按X=>按X③.读有效卡开门或者输入正确密码开门:按3 0 2 => 按X=>按X注:出厂设置为302读有效卡或者输入密码开门(5) 设置开门时间按4 => X X => 按X=>按X注XX 为00-99 单位为秒出厂设置为3 秒(6) 修改公共开门密码:按5 => 输入一组四位数的新密码 => 按X => 再输入一遍四位数的新密码 => 按X=>按X储存.注:密码为四位任意数字(7) 防拆报警信号设置:按600 =>按X 关闭防拆报警信号输出. 出厂设置默认为关闭按601 =>按X 启动防拆报警信号输出.(8) 设置门状态监视按700=>X =>按X关闭此功能, 出厂设置默认此功能关闭按701=>X =>按X开启此功能注：门状态监视需配合门磁开关,开启此功能时有如下两种功能:①.如果正常开门后忘了关门1分钟后则蜂鸣器会鸣叫提示使用者关门,关门后报警停止②.如果门被非法打开则会启动报警信号输出同时蜂鸣器鸣叫警示,刷有效卡或断电后报警停止(9) 设置安全模式按800=>X=>按X关闭此功能，出厂设置此功能为关闭按801=>X=>按X开启此功能，有以下二种功能：①.连续读十张非法卡或十次错误密码或者读有效卡后连续十次输入错误密码启动报警信号输出.刷有效卡或断电后报警停止.②.正常卡开门/密码开门/读有效卡加密码开门成功后2秒内按”8”字键启动报警信号输出，刷有效卡或断电后报警停止,此功能可在受到胁迫时使用。
门禁控制器使用说明书
门禁控制器使用说明书门禁控制器使用说明书1．功能特点（1）结合户户对讲刷卡系统刷卡开锁，主机可配接15台门禁控制器，适合多个出入口；（2）可配接出门开锁按钮；（3）采用串口协议联网方式；（4）支持ID或IC格式的感应卡；（5）采用地址码编码方式，最大号码为15；（6）支持em、mifare1 S50、mifare1 S70、mifare UltraLight、mifare Light刷卡格式。
2．技术参数产品型号：JB-2105D-D（ID）JB-2105D-C（IC）JB-2105D-I（IC与ID）IC工作频率：13.56MH ZID工作频率：125KH Z门禁容量：15台读写距离：2~5Cm（视卡而定）工作电压：DC12V±10%工作电流：≤150mA工作温度：-40℃～+70℃外观尺寸：75X116X193．安装说明（1）系统接线图（图1）图1（2）安装示意图（图2）安装说明：① 在门口主机附近墙上打两个小孔（间距为85mm ），并将塑料柱打进小孔里；② 将读头的上壳取下来，用两个自攻螺钉将读头锁在塑料柱里；③ 将上壳盖上即可。
（3）编码地址码为跳线方式，剪断有效，采用1、2、4、8码编码方式，有选择相加，最多可编15个号码，出厂默认为1号。
如图：4．使用说明（1）持有效感应卡刷卡开锁开启该控制器电锁，同时可对用户报警可撤防区进行撤防。
（2）按动出门按钮可开启该控制器的电锁。
1 2 4 8 例如： 2号控制器—剪断2跳线 15号控制器—剪断1、2、4、8跳线。
门禁系统说明书
门禁系统入门指南系统登录1.点击开始\程序\STOneCard\一卡通门禁管理，或者双击桌面的快捷方式。
进入登录界面。
2.选择缺省的用户名：Admin密码：空该用户名和密码可在软件里更改。
选中上图的更改密码选项后,点击确定,弹出密码更改框,输入新密码,即可更改,如下图所示:门禁管理主界面主界面：显示常用功能模块和操作流程系统参数系统管理->系统参数系统参数:主要设置进出门事件是否显示人员照片和是否需要将卡号转换为Wigand26格式,上次清理数据日期,是否采用IC卡序列号做门禁卡号，初始化时段。
如果有勾选中进门\出门事件是否显示人员照片,则只要发生进出门事件即可显示当前人员照片信息.如果有选中是否需要将卡号转换为Wigand26格式,则10位卡号将自动转换为8位卡号.在核心平台用读卡器发卡即可.如:ID卡号:0000924214 014 06710 发给姓名为:张三:卡号为前十位: 924214,则在门禁机上刷卡,显示后卡号:924214且将显示姓名如果没有选中是否需要将卡号转换为Wigand26格式,则需要用定自8位读卡器发卡才可用.否则发卡后,在门禁机读卡器刷卡,在门禁控制台上显示非法卡,8位卡号,且将不显示姓名如:ID卡号:0000924214 014 06710 发给姓名为:张三:卡号为前十位: 924214,则在门禁机上刷卡,显示后卡号:1406710且将不显示姓名初始化时段:将门属性的开关时段初始化为一个默认开关时段,将人员设置的进出时段初始化为一个默认进出时段.创建数据库时会自动初始化一个门默认开关进段和一个人进出默认进出时段如：:如果有多个门开关时段和多个人进出时段,进行初始化是会初始化最小时段编号,如:门开关时段有编号1.2.3,人进出时段编号有4,5,6,时行初始化时,初始化门开关时段编号为1和人进出时段编号为:4.操作说明：点进“初始化时段”输入密码，点击“确定”即可。
ID门禁一体机说明书
门禁一体机使用说明书一、产品外观二、产品简介本门禁内嵌入了个ID或IC读卡模块，或还可外接个Wiegand26的读卡器，双向开门，可接出门按钮开门，并支持门常开、常闭功能，可输入卡号删除用户信息，防卡片丢失后的尴尬，支持阴极锁、阳极锁，可设置刷卡开门、密码开门、卡或密码开门，卡加密码开门方式，6位密码，安全性好，独有增加卡、删除卡管理卡功能，加卡删卡特方便；且有报警能输出，支持胁迫码开门，外接报警器可报警或其它用途。
三、门禁一体机编程方法：1、“*”+“#”，进入编程模式（1）按“*”不放，再按“#”，松开键盘，再输入6位管理员密码，按“#”确认键，蜂鸣器嘀、嘀，进入编程主模式，此时绿灯闪，要求输入功能码。
2、“00”功能码，设置门常开（1）按“0”键，再按“0”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常开，返回主模式。
3、“01”功能码，设置门常闭（1）按“0”键，再按“1”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常闭，返回主模式。
4、“02”功能码，设置常态（1）按“0”键，再按“2”键，按确认键“#”，蜂鸣器嘀、嘀，恢复常态，返回主模式。
5、“03”功能码，修改管理员密码（1）按“0”键，再按“3”键，按确认“#”，进入修改管理员密码设置，此时绿灯、橙灯同时闪，要求输入新的管理员密码；（2）输入新的6位管理员密码，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示成功设置，返回主模式。
6、“04”功能码，按卡号键盘增加用户（1）按“0”键，再按“4”键，按确认键“#”，进入键盘增加用户设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要增加卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示增加成功，返回（1）继续增加其它的卡号，按“#”则退出本功能码返回主模式；7、“05”功能码，卡号键盘删除用户卡（1）按“0”键，再按“5”键，近确认键“#”，进入键盘删除卡设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要删除卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示删除成功，返回（1）继续删除其它的卡，按“#”则退出本功能码返回主模式；8、“06”功能码，刷卡删除用户卡（1）按“0”键，再按“6”键，按确认键“#”，进入刷卡删除用户卡模式，此时绿灯、橙灯同时闪，要求刷卡；（2）刷要删除的用户卡，蜂鸣器嘀、嘀表示删除成功，可连续删除多张用户卡，按“#”键退出该模式，返回主模式。
ID门禁一体机说明书
门禁一体机使用说明书一、产品外观二、产品简介本门禁内嵌入了个ID或IC读卡模块，或还可外接个Wiegand26的读卡器，双向开门，可接出门按钮开门，并支持门常开、常闭功能，可输入卡号删除用户信息，防卡片丢失后的尴尬，支持阴极锁、阳极锁，可设置刷卡开门、密码开门、卡或密码开门，卡加密码开门方式，6位密码，安全性好，独有增加卡、删除卡管理卡功能，加卡删卡特方便；且有报警能输出，支持胁迫码开门，外接报警器可报警或其它用途。
三、门禁一体机编程方法：1、“*”+“#”，进入编程模式（1）按“*”不放，再按“#”，松开键盘，再输入6位管理员密码，按“#”确认键，蜂鸣器嘀、嘀，进入编程主模式，此时绿灯闪，要求输入功能码。
2、“00”功能码，设置门常开（1）按“0”键，再按“0”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常开，返回主模式。
3、“01”功能码，设置门常闭（1）按“0”键，再按“1”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常闭，返回主模式。
4、“02”功能码，设置常态（1）按“0”键，再按“2”键，按确认键“#”，蜂鸣器嘀、嘀，恢复常态，返回主模式。
5、“03”功能码，修改管理员密码（1）按“0”键，再按“3”键，按确认“#”，进入修改管理员密码设置，此时绿灯、橙灯同时闪，要求输入新的管理员密码；（2）输入新的6位管理员密码，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示成功设置，返回主模式。
6、“04”功能码，按卡号键盘增加用户（1）按“0”键，再按“4”键，按确认键“#”，进入键盘增加用户设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要增加卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示增加成功，返回（1）继续增加其它的卡号，按“#”则退出本功能码返回主模式；7、“05”功能码，卡号键盘删除用户卡（1）按“0”键，再按“5”键，近确认键“#”，进入键盘删除卡设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要删除卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示删除成功，返回（1）继续删除其它的卡，按“#”则退出本功能码返回主模式；8、“06”功能码，刷卡删除用户卡（1）按“0”键，再按“6”键，按确认键“#”，进入刷卡删除用户卡模式，此时绿灯、橙灯同时闪，要求刷卡；（2）刷要删除的用户卡，蜂鸣器嘀、嘀表示删除成功，可连续删除多张用户卡，按“#”键退出该模式，返回主模式。
ID刷卡锁遥控使用说明
ID刷卡锁遥控使用说明
思斯拓（ST-H）RFID锁遥控器使用说明
一、安装使用：
1、安装步骤：
（1）打开锁安装栅杆，将手柄锁安装在门上；
（2）使用螺丝刀将遥控器安装到墙壁上；
（3）将电池放入遥控器，关闭电池盖；
（4）将遥控器锁安装在门上；
（5）将电池插线和热熔料接线；
（6）安装封紧螺母，紧固螺栓。
2、使用步骤：
（1）按下遥控器上的开锁按钮，锁手柄置于初始位置，伴随蜂鸣器发出提示声；
（2）打开门；
（3）按下遥控器上的关锁按钮，伴随蜂鸣器发出提示声，锁手柄向上滑动，锁闭门闩。
二、注意事项：
1、请勿使用未经检查的备用电池替换电池，以免造成意外损坏；
2、安装时请确保接线正确，并且将热熔料正确接线；
3、勿让孩子操作此遥控器；
4、勿将此遥控器暴露在高温，高湿，阳光直射等环境当中；
5、请勿将其他金属物体放置在遥控器附近，以免影响到使用效果；
7、安装时请勿使用剧烈的力量拧紧螺母，以免损坏锁安装结构；。
ID门禁读卡器产品使用说明书
说明书
本ID卡读取设备是一款由非常安全的电路和高效的控制程序组成的优秀产品，能为你出色的完成读取ID卡的任务。
该产品主要运用在：非接触式ID卡数据采集终端。
性能指标
连接线定义
影响读卡器读卡距离的因素及安装注意事项
由于RFID卡完全靠射频信号在读卡设备和卡片之间传输电能和数据信号，因此容易受到周围环境干扰，主要表现在读卡距离受影响。
以下是几种主要干扰：
1、金属干扰
天线周围如果有金属材料存在，则本机射频的工作频率将受影响，读卡距离也受影响。
严重时读卡反应迟钝，甚至不能读读卡。
避免方法是所有的金属材料尽量离开天线线圈，金属材料会屏蔽电磁波，致使读卡完全失效；如果金属材料在后面，则应该离开天线线圈至少3厘米以上，或通知工厂改变产品参数适应金属面板在背面的情况。
2、相互干扰
如果读卡设备两机之间距离小于0.5米，也会产生相互干扰。
因此两台以上的设备如果安装在同一地点，则每台之间的距离应大于0.5米。
3、电源干扰
如果使用的电源性能不良，将引起电压不稳，电源波动过大会对读卡距离产生影响。
4、电磁波干扰
外界的电磁波也会对读卡产生干扰。
5、不同卡片
不同厂家的卡片甚至不同批次的卡片同样是会有差别的。
有时甚至相差几个厘米，请注意对卡片厂商的选择。
6、安装注意事项
读卡器须安装在木制、水泥或砖制墙面上，或放置在桌面上。
周围10厘米半径内不得有大面积金属材料或金属制品。
LD201 感应门禁控制器.
LD201感应门禁控制器说明书V4.0一．简介LD201感应门禁控制器是一种方便可靠的门禁控制器，采用微处理器和射频技术，并可以使用密码键盘。
感应卡有不可被仿制、使用寿命长、无磨损的特点。
LD201感应门禁控制器可以与各种类型的电动锁具连接控制不同类型的门，如木门、玻璃门、自动门、电梯等，也可以用来控制重要的电子设备，是目前新兴物美价廉的高科技安防产品。
LD201感应门禁控制器有唤醒按钮与门铃按钮接口。
唤醒按钮可配合有休眠和充电功能的专用电源，再采用通电开门型的电控锁具，组合成门禁系统，可以达到长期断电时随时开门的功能。
门铃按钮可配用市场上的IC音乐门铃（切勿与市电220V的门铃配用！！！）。
指示灯颜色与控制器的状态绿色闪亮等待状态黄色常亮开门状态黄色闪亮等待输入密码或卡号红色常亮报警二．功能：1．进门方式：a.读钥匙卡开门b.读钥匙卡后按键输入卡密码开门c.输入开门密码开门LD201感应门禁控制器工作时，处在等待状态指示灯为绿色闪亮（每秒一次）。
当用上面三种方式开门后指示灯转为黄色，并输出开门信号。
开门时间到时，指示灯恢复为绿色闪亮，取消开门信号。
2.出门方式：使用按钮开门，开门时指示灯为黄色。
开门时间到指示灯恢复为绿色闪亮。
3.门安全报警：如果用户选择的电控锁有门状态信号输出,可将该信号线接到LD201感应门禁控制器的检测端上，在下列两种情况下LD201感应门禁控制器将发出警报：a.在正常开门时间到并且报警延迟时间以后，门未关好则报警，同时指示灯转为红色；门关好后报警解除，指示灯恢复为绿色闪亮。
b.已经关好的门被以非法方式打开时报警，同时指示灯转为红色；该报警必须将门关好后用管理卡或正确开门信号（如：授权可开门的钥匙卡、密码或出门按钮开门）才能解除，指示灯恢复为绿色闪亮。
4.感应门禁控制器破坏报警当LD201感应门禁控制器的外壳被非法打开时，LD201感应门禁控制器会发出报警信号，同时指示灯转为红色。
门禁一体机说明书
门禁一体机说明书
非接触或感应卡门禁使用说明书一、产品主要技术指标
二、 操作修改一览表
三、 功能开启或关闭方式：
1、 使用卡+密码方式开门需同时开启11 、13后退出，再按#+刷有效卡后输入0000在输入两次新密码即可
2、 使用普通卡或密码开门方式需同时开启10后退出即可。
四、常见问题：
五接线图：
注：1、在安装接线时请关闭电源，勿带电操作！
2、正常情况下电锁是从电源控制器接出
3、需接自动门请把门禁背面跳线冒拔出移前一位接GND-NO。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
页脚内容2
门禁一体机使用说明书
一、产品外观
二、产品简介 本门禁内嵌入了个ID 或IC 读卡模块，或还可外接个Wiegand26的读卡器，双向开门，可接出门按钮开门，并支持门常开、常闭功能，可输入卡号删除用户信息，防卡片丢失后的尴尬，支持阴极锁、阳极锁，可设置刷卡开门、密码开门、卡或密码开门，卡加密码开门方式，6位密码，安全性好，独有增加卡、删除卡管理卡功能，加卡删卡特方便；且有报警能输出，支持胁迫码开门，外接报警器可报警或其它用途。
三、门禁一体机编程方法： 1、“*”+“#”，进入编程模式 （1） 按“*”不放，再按“#”，松开键盘，再输入6位管理员密码，按“#”确认键，蜂鸣器嘀、嘀，进入编程主模式，此时绿灯闪，要求输入功能码。
2、
“00”功能码，设置门常开 （1） 按“0”键，再按“0”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常开，返回主模式。
3、“01”功能码，设置门常闭
（1） 按“0”键，再按“1”键，按确认键“#”
，蜂鸣器嘀、嘀，设置门常闭，返回主模式。
4、“02”功能码，设置常态
（1） 按“0”键，再按“2”键，按确认键“#”
，蜂鸣器嘀、嘀，恢复常态，返回主模式。
5、“03”功能码，修改管理员密码
（1） 按“0”键，再按“3”键，按确认“#”
，进入修改管理员密码设置，此时绿灯、橙灯同时闪，
要求输入新的管理员密码；
（2） 输入新的6位管理员密码，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示成功设置，
返回主模式。
6、“04”功能码，按卡号键盘增加用户
（1） 按“0”键，再按“4”键，按确认键“#”，进入键盘增加用户设置，此时绿灯、橙灯同时闪，要
求输入卡片的10位卡号； （2） 输入10位要增加卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示增加成功，返回（1）继续增加其它的卡号，按“#”则退出本功能码返回主模式； 7、
“05”功能码，卡号键盘删除用户卡 （1） 按“0”键，再按“5”键，近确认键“#”
，进入键盘删除卡设置，此时绿灯、橙灯同时闪，要
求输入卡片的10位卡号；
（2） 输入10位要删除卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示删除成功，
返回（1）继续删除其它的卡，按“#”则退出本功能码返回主模式；
8、“06”功能码，刷卡删除用户卡
（1） 按“0”键，再按“6”键，按确认键“#”，进入刷卡删除用户卡模式，此时绿灯、橙灯同时闪，
要求刷卡；
（2） 刷要删除的用户卡，蜂鸣器嘀、嘀表示删除成功，可连续删除多张用户卡，按“#”键退出该
模式，返回主模式。
9、“07”功能码，清除全部用户信息
（1） 按“0”键，再按“7”键，按确认键“#”，此时绿灯、橙灯同时闪，正在清除用户信息，删
除完毕，蜂鸣器嘀一声表示删除成功返回主模式（清除后不可恢复，请慎用）。
10、“08”功能码，设置开门时间
（1） 按“0”键，再按“8”键，按确认键“#”，进入开门时间设置，此时红绿灯、橙灯同时闪，
要求输入2位开门时间秒数。
（2） 输入2位开门时间秒数，按确认键“#”，蜂鸣器嘀、嘀，表示设置成功，返回主模式（注：
开门时间设定针对阴极锁）。
11、“09功能码，设置锁为阳极锁
（1） 按“0”键，再按“9”键，按确认键“#”，蜂鸣器嘀、嘀，设置阳极锁、返回主模式。
12、“10”功能码，设置锁为阴极锁
（1） 按“1”键，再按“0“键，按确认键“#”，蜂鸣器嘀、嘀，表示成功设置阴极锁、返回主模
式。
13、“11”功能码，设置开门方式
（1） 按“1”键，再按“1”键，按确认键“#”，此时绿灯、橙灯同时闪，要求输入1位开门方式
代码（1刷卡开门，2按密码开门，3卡或密码开门，4卡加密码开门）。
（2） 输入1位开门方式代码，蜂鸣器嘀、嘀，表示成功设置，返回主模式。
14、“12”功能码，增加用户信息
（1） 按“1”键，再按“2”键，按确认键“#”，进入连续增加卡模式，此时红绿灯、橙灯同时闪，
要求刷卡；
（2） 刷要增加的卡，蜂鸣器嘀的一响，表示为可增加的卡，然后要求输入6位用户密码。
（3） 输入6位用户密码，蜂鸣器嘀、嘀，增加成功，返回操作（2），如按了“#”则退出该模式，
返回主模式。
15、“13”功能码，设置增加卡、删除卡
（1） 按“1”键，再按“3”键，按确认键“#”，此时红绿灯、橙灯同时闪，要求刷卡； （2） 刷第一张卡，此为则为增加卡，刷第二张卡，此卡为删除卡，完毕蜂鸣器嘀、嘀表示成功，
返回主模式。
（3） 注：两张卡不可为相同的卡；在要求刷卡的时候，如要退出此模式可按“#”键，
返回主模式。
16、“14”功能码，系统初始化
（1） 按“1”键，再按“4”键，按确认键“#”，绿灯、橙灯同时闪，系统正在初始化，初始成功，
返回主模式。
（2） 注：初始化管理员密码为112233，挟持密码为666666，开门方式为卡或密码方式，锁为阳极
锁，阴极锁开门时间为5秒，报警时间为10秒 (注：初始化之后重新上电才有效)。
17、“15”功能码，修改挟持密码
（1） 按“1”键，再按“5”键，按确认键“#”，进入修改挟持密码模式，此时绿灯、橙灯同时闪，
要求输入新的6位挟持密码。
（2） 输入新的6位挟持码，按确认键“#”，蜂鸣器嘀、嘀表示修改成功，返回主模式。
18、“16”功能码，设置报警延时时间 （1） 按“1”键，再按“6”键，按确认键“#”，进入报警时间设置模式，此时红绿灯、橙灯同时闪，要求输入2位报警时间。
页脚内容
（2） 输入2位报警时间，按按确认键“#”，蜂鸣器嘀、嘀表示设置成功，返回主模式。
19、“17”功能码，退出编程模式
（1） 按“1”键，再按“7”键，按确认键“#”，蜂鸣器嘀的一声，退出编程模式，进入正常使用
模式。
20、使用管理卡管理用户 （1） 使用增加卡连续增加用户卡片
a 、 刷增加卡，蜂鸣器嘀的响一声，绿灯闪，要求刷要增加的用户卡片，可连续刷要增加的卡片，
增加成功蜂鸣嘀的一声，刷增加卡退出增加卡模式，返回正常使用模式； b 、 刷增加卡，蜂鸣器嘀的一声，绿灯闪，要求刷卡，刷删除卡，再刷增加卡则可整删除恢复，
返回正常使用模式（注：用删除卡整删除后或用户卡数为0此操作才有效）。
c 、 备注：使用增加卡增加的用户不支技卡加密码开门方式。
（2） 使用删除卡连续删除用户卡片
a 、 刷删除卡，蜂鸣器嘀的响一声，橙灯闪，要求刷要删除的用户卡片，可连续刷要删除的卡片，
删除成功蜂鸣嘀的一声，刷删除卡退出删除卡模式，返回正常使用模式；
b 、 整删除：刷删除卡，蜂鸣器嘀的一声，橙灯闪，要求刷卡，刷增加卡，再刷删除卡则可删除
全部用户资料，返回正常使用模式。
(3) 注：在操作过程中切勿刷删除卡后再刷增加卡，这样会造成数据丢失，如这样操作了，则之后立
即断电，重启电源后刷增加卡，再刷删除卡，再刷增加卡则又会恢复卡号。
四 四、门禁一体机使用方法
门禁一体机编程完成后，进入正常工作使用状态、POWER （红）灯亮，绿灯亮，橙灯熄灭。
使用方法如下：
1、 用户卡接近一下门禁一体机或连续输入6位用户密码，蜂呜器响一声，橙灯亮，开门成功。
2、 如果蜂鸣器响三声，橙灯连续闪亮一次，表示该卡或密码为非法用户，不能开门；
3、 若开门方式为卡加密码型，要求在正确读到卡以后，如果是有效卡，蜂鸣器响一声，橙灯闪，
提示用户马上输入相对应的密码，成功蜂鸣器响一声开门，如是无效或密码蜂鸣器响三声，不开门。
注意：本门禁一体机同时支持刷卡开门，密码开门，读卡+密码开门方式。
在刷卡开门方式下按密码开门无效，在密码开门方式下刷卡开门无效，本一体机支持胁持码，按胁持码在任何方式都开门，并输出报警信号。
五、产品特性
工作电压：DC12V
开锁电流：〈300Ma
读卡速度：〈1 秒 读卡距离：10-20cm
静态电流：〈50 mA
用户卡类型：H4100、EM 兼容的ID 卡
工作温度：-20度—70度 工作湿度：10%—90% 尺 寸：117*117*21 mm
存贮容量：10000张卡和10000个密码，灵活应用；
六、包装清单
1、门禁一体机AC-02一台；
2、门禁一体机说明书一份；。
