全站仪测角、测距(复核)记录
全站仪测角、测距记录表1.2.3表平均值
镜高高程
W3 SGI 32
273.542 269.718
273.542 269.718
0-00-06
180-00-15
-9 321-28-27
8-28
321-28-33 141-28-44 -11 321-28-29
自检意见
监理意见
测量
计算
复核
技术主管
项目主管
测量日期
测量
计算
复核
技术主管
施检表(2)
项目名称
网名或路线
全站仪测角、测距记录表 测量部位 K17+500～K19+100 施工单位 等级 四等
仪器型号
编号：
第
7页共 1 页
湛江海大路口至蔚律
港疏港公路
河南省高速发展路桥有限公司 拓普康GTS-332N
略图
测站 仪高
测站高
SGI 31
气压 气温
加常数
天气 成像
乘常数
测距 镜站
SGI 32 W3
正（一） 269.718 273.542 正（二） 倒（一） 倒（二） 269.718 273.541 倒
垂直角
指标差 倾角 正 0-00-09 38-31-31
水平角 倒
180-00-11 218-31-39 2C -5 -5 方向角 38-31-28 38-31-28 平均距离 平均角度 269.7182 38-31-28 (+4")
项目主管
测量日期
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录
测量放线及复核记录。

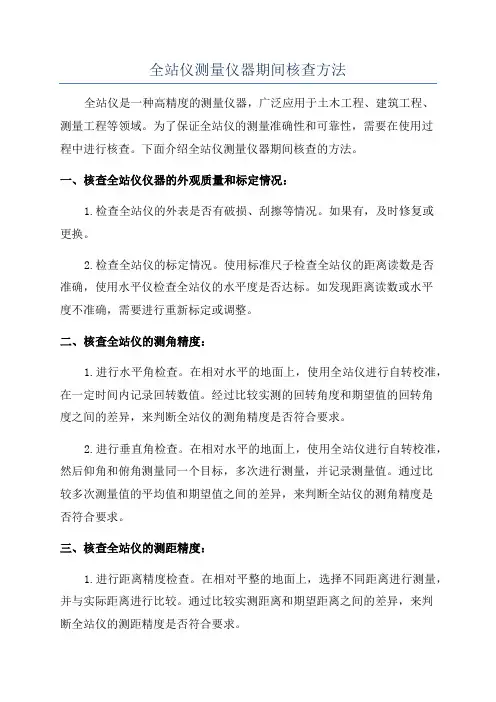

全站仪测量仪器期间核查方法
全站仪测量仪器期间核查方法全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。
为了保证全站仪的测量准确性和可靠性，需要在使用过程中进行核查。
下面介绍全站仪测量仪器期间核查的方法。
一、核查全站仪仪器的外观质量和标定情况：1.检查全站仪的外表是否有破损、刮擦等情况。
如果有，及时修复或更换。
2.检查全站仪的标定情况。
使用标准尺子检查全站仪的距离读数是否准确，使用水平仪检查全站仪的水平度是否达标。
如发现距离读数或水平度不准确，需要进行重新标定或调整。
二、核查全站仪的测角精度：1.进行水平角检查。
在相对水平的地面上，使用全站仪进行自转校准，在一定时间内记录回转数值。
经过比较实测的回转角度和期望值的回转角度之间的差异，来判断全站仪的测角精度是否符合要求。
2.进行垂直角检查。
在相对水平的地面上，使用全站仪进行自转校准，然后仰角和俯角测量同一个目标，多次进行测量，并记录测量值。
通过比较多次测量值的平均值和期望值之间的差异，来判断全站仪的测角精度是否符合要求。
三、核查全站仪的测距精度：1.进行距离精度检查。
在相对平整的地面上，选择不同距离进行测量，并与实际距离进行比较。
通过比较实测距离和期望距离之间的差异，来判断全站仪的测距精度是否符合要求。
2.进行测距重复性检查。
在相对平整的地面上，选择同一目标进行多次测量，并记录测量值。
通过比较多次测量值的平均值和期望值之间的差异，来判断全站仪的测距重复性是否符合要求。
四、核查全站仪的数据存储和传输功能：1.进行数据存储和传输功能检查。
在野外进行测量后，将数据上传到电脑中进行处理，检查数据的传输和存储是否正常。
如果发现数据传输和存储异常，需要进行排除故障或修复。
综上所述，全站仪测量仪器期间的核查方法主要包括外观质量和标定检查、测角精度检查、测距精度检查以及数据存储和传输功能检查等。
通过这些核查方法，可以确保全站仪的测量准确性和可靠性。
全站仪测量记录表
中交第一海南交通
导线复测记录表
承建单位：监理单位：
观测
： 记录：
复核： 监理工程师：
中交第一公路工程局有限公司海南交通建设咨询有限公司
天气：晴仪器型号：尼康NIVO2.M
合同号：
日期：2013,10,19
承建单位：
监理单位：
导线复测记录表
观测： 记录：
复核：
监
理工程师：
中交
第一
公路
工程
局有
限公
司
导线复测记录表
承建单位：
海南交通建设咨询有限公司
天气：晴仪器型号：尼康NIVO2.M
合同号：
日期：2013,10,19
监理单位：
观测
： 记录：
复核： 监理工程师：
中交第一公路工程局有限公司海南交通建设咨询有限公司
天气：晴仪器型号：尼康NIVO2.M
合同号：
日期：
2013,10,19
导线复测记录表
承建单
位：
监理单位：
导线复测记录表
中交第一公路工程局有限公司海南交通建设咨询有限公司
天气：晴仪器型号：尼康NIVO2.M
合同号：
日期：2013,10,19
承建单位：
监理单位：
中交第一公路工程局有限公司导线复测记录表
承建单位：
海南交通建设咨询有限公司
天气：晴仪器型号：尼康NIVO2.M
合同号：
日期：2013,10,19
监理单位：
观测：记录：后视：前视：。
全站仪坐标测量记录表数据样本
全站仪坐标测量记录表数据样本引言全站仪是一种高精度的测量仪器，广泛应用于建筑、工程、勘探等领域。
在实际测量过程中，人们常常需要记录测量数据并进行分析和处理。
全站仪坐标测量记录表是其中一种常见的记录方式，用于记录测量点的坐标数据、测量者的信息以及其他相关信息。
本文将介绍一个全站仪坐标测量记录表的数据样本，包括数据表的结构和字段解释，希望能够方便读者了解全站仪测量数据的记录方式。
数据样本下面是一个全站仪坐标测量记录表的数据样本：点名X坐标（m）Y坐标（m）Z坐标（m）测量时间测量人1 10.123 20.456 30.789 2021/1/1 张三2 15.678 25.678 35.890 2021/1/1 张三3 18.901 22.345 32.567 2021/1/1 张三4 12.345 24.678 31.234 2021/1/1 张三5 16.789 21.123 37.901 2021/1/1 张三在这个数据样本中，每一行代表一个测量点的数据记录。
数据表包括以下字段：•点名：用于标识测量点的编号或名称。
•X坐标（m）、Y坐标（m）、Z坐标（m）：测量点的空间坐标，分别表示点在三维空间中的X、Y、Z轴坐标。
•测量时间：记录测量点的测量时间，以年/月/日的格式表示。
•测量人：负责进行测量的人员姓名或编号。
数据表解释•点名：点名通常是建立在项目或调查设计成果中的编号。
它可以是数字、字母或其组合，用于唯一标识每个测量点。
•X坐标（m）、Y坐标（m）、Z坐标（m）：全站仪通过测量角度和距离，计算出每个测量点在三维空间中的坐标。
X、Y、Z坐标分别代表水平方向、垂直方向和高程方向上的坐标数值。
•测量时间：记录测量点的测量时间，用于标识测量的具体时刻。
测量时间的精确度取决于实际需求，可以是年/月/日的形式，也可以包括具体的时间。
•测量人：记录进行测量的人员信息，用于追踪和确认测量责任人。
结论全站仪坐标测量记录表是一种常用的记录方式，用于记录全站仪测量数据。
全站仪测距的方法步骤
全站仪测距的方法步骤全站仪是一种用于测量地面、建筑物等各种物体位置和高程的仪器。
以下是使用全站仪进行测距的基本步骤：1.准备工作：●将全站仪设置在测量点的平稳地面上，确保它水平且稳定。
●开启全站仪，并等待其进行初始化和自校准。
2.设置参考点：●在需要测距的位置或目标上设置参考点。
这可能是一个反射棱镜或其他可以准确测量的目标。
3.望远镜瞄准：●使用全站仪上的望远镜准确瞄准目标或参考点。
确保望远镜准确对准目标。
4.记录目标信息：●在全站仪上输入或记录目标的相关信息，例如目标高度、目标名称等。
这有助于后续的数据处理。
5.测量距离：●使用全站仪上的测距仪器（一般是激光测距仪）测量到目标的距离。
这通常是通过发送激光束并测量激光返回的时间来实现的。
6.记录角度：●使用全站仪测量到目标的水平和垂直角度。
这些角度信息将用于计算目标的水平和垂直位置。
7.数据处理：●在现场或后期，使用全站仪的软件对测得的数据进行处理。
这可能包括将测距、角度和目标信息结合起来，计算出目标的坐标和高程。
8.校准和校验：●在使用全站仪测量多个点时，进行校准和校验以确保数据的准确性。
这可能涉及到使用已知坐标的参考点进行比较。
9.记录和存档：●记录和存档所有测量的数据。
这些数据可能在后续的工程、建筑或土地测量项目中使用。
注意：使用全站仪进行测距需要熟练的技能和专业知识。
在实际操作中，应根据测量的具体要求和环境条件，选择合适的测量方法和仪器参数。
全站仪使用方法
全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的操作与使用不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
全站仪测角度步骤详细
全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。
