第15章 电流和电路 电路设计
精品练习(附答案)《15.2电流和电路作业设计人教版物理九年级全一册
C. D.
意图:了解家庭电路的连接形式。
2.如图所示,开关S闭合时,小灯泡L1、L2都不亮,用一段导线的两端接触a、b两点时两小灯泡都不亮;接触b、c两点时,两小灯泡也不亮;接触c、d两点时,两小灯泡都亮。对此,下列判断中可能的是( C )
A.小灯泡L1断路
B.小灯泡L2断路
C.开关S断路
D.小灯泡L2短路
意图:会对电路进行故障分析。
3.楼道里常用一种自动控制的照明灯:楼道光线充足时无论是否有声音,照明灯都不发光;光线很暗并且有一定响度的声音时,照明灯就发光(光线很暗时光控开关闭合;有一定响度的声音时,声控开关闭合)。请根据以上要求在虚线框内将图中的电路连接完整。
如图所示:
意图:学会按要求设计简单电路。
A.手机在待机时电池消耗电能,在充电时电池提供电能
B.手机在待机时电池提供电能,在充电时电池消耗电能
C.手机在待机时电池是电源,在充电时电池是用电器
D.手机在待机时电池是用电器,在充电时电池是电源
意图:认识电源和用电器。
拓展性
作业
(选做)
1.用导线、一节电池设法使一只小灯泡发光,某同学尝试了如图所示的几种连接,你认为不能使小灯泡发光的是( B )
2.在图以下电路中,电路正确而且有电流通过的是( C )
意图:会连接基本电路。
3.下列说法中正确的是( A )
A.正、负电荷的定向移动都能形成电流
B.绝缘体不容易导电的原因是因为绝缘体内缺少电子
C.正电荷移动的方向为电流的方向
D.只要电荷移动,就可以形成电流
意图:了解电路的形成及方向。
4.(双选)手机电池是可重复使用的电池,它能被充电和放电成千上万次,下列关于手机电池的说法中正确的是(B C)
人教版九年级物理上册同步教学第15章 专题4 生活中的电路与电路设计
专题四 生活中的电路与电路设计
1.识别电路连接方式的三种方法: (1)电流法。若电流只有一条通路,则为串联电路;若电流在某处分为几条支
路,且每一条支路都有用电器,则为并联电路。 (2)拆除法。在电路中撤掉一个用电器,若其他用电器无法工作,则为串联电
路,否则就是并联电路。 (3)节点法。若电路中某两点间没有电源、用电器,则这两个点可看成一个点,
标明所在的位置)
11.某花园,花草相间,景色宜人,为了保护花草、树木,防止人畜闯入花园, 请利用节能小灯泡、电铃、电池组、开关各一个,以足够长的细导线,设计一 个值班人员和看护花园的报警器,要求正常情况下,值班室内灯亮铃不响,有 人畜闯入花园时,碰到栅栏后会拉断细导线,灯亮同时铃响,请在下面方框内
解:
是( B ) 5.小雨学校的前、后两个门各装一个开关,传达室内有红、绿两盏灯和电池 组,若前门来人闭合开关时红灯亮,后门来人闭合开关时绿灯亮,下图中的电
路符合要求的是( C )
6.(临沂中考)小明家所在的小区安装了自动售水机。售水机既可以通过刷 卡闭合“感应开关”,接通供水电机取水,也可以通过投币闭合“投币开关”, 接通供水电机取水;光线较暗时“光控开关”自动闭合,接通灯泡提供照明。
画出你设计的电路图。 解:
12.图中,有带扇叶的小电动机一台,电热丝一段,开关两个(S1、S2),插头一 个,导线若干,利用这些器材可以连起一个有冷、热两挡的电吹风电路。要求: 只闭合开关S1时吹冷风,只闭合开关S2时既不吹风又不发热,同时闭合S1、S2
时吹热风。请你用笔画线将图中元件连接起来(连线不要交叉)。
在此基础上进一步判断电路连接方式。 2.设计电路应根据题目要求,结合串并、联电路的特点和开关的控制作用进
第十五章电流和电路复习课教案
九 年级 物理 科教学设计 课 题第十五章《电流和电路》复习课教案 课时安排 1课时 主备教师教研时间 10.26日 讲课教师授课时间复习目标知识与技能: 1.复习巩固电路的组成及各组成部分的作用。
2.知道串联和并联电路及电流的规律。
3.知道家庭电路由几部分组成和怎样避免触电。
过程与方法:1.通过实验,巩固串联和并联电路的正确连接,培养学生的动手操作能力。
2.通过连接电流表的实验,培养学生正确使用仪表的能力。
情感态度价值观:1.通过学生自学、讨论全章内容,培养学生主动参与,与同学团结合作的意识2.通过对知识的巩固复习,提高学生安全用电的意识。
教学重点对知识点的探究方法的复习。
教学难点组织学生自学、讨论和对知识的应用。
教学用具电池、导线、开关、小灯泡、电流表、投影仪。
教学方法 讨论法、实验法、点拨法。
教 学 过 程教师活动 学生活动 备注一、引入课题 同学们,经过大家的共同努力,我们学习了本的全部内容,下面,大家用5 min 的时间阅读本章内容,然后总结在练习本上。
二、复习巩固知识点 同学们看完之后,讨论一下,检查自己总结得否突出了 重点知识。
同学们推选一位同学,把你的总结拿上来放到影仪上,并给大家演说一遍。
总结得很好。
这是我们本章的知识点,我们还[学生讨论,教师给予指导] 我的总结如下,我把这一章的电路为几大部分:电路的组成,电路的联和电路的并联,以及家庭电路,路中总结了串联电路的连接特点及电流规律,并联电路的连接特点和律。
我们还做了连接串联、并联电路的实验。
复习巩固,熟练掌握。
习了什么呢?了什么呢? 好!那同学们利用你们桌上的电源、开关、导线小灯泡用最快的速度组成串联电路和并联电路。
同学们完成的很好。
既熟练又正确。
说明大家串联和并联电路的连接已掌握了。
除此以外,我们做了什么实验呢? 这是大家学过的正确使用仪表的一个实验。
在,大家就在刚才实验的基础上接入电流表,我们比比谁接的最快,前提是准确无误。
人教版九年级物理第15章第2节+电流和电路+教学设计
(一)导入新课
在导入新课环节,我将通过以下方式激发学生的兴趣和好奇心:
1.提问:请同学们分享一下,他们在生活中见过的用电器,以及这些用电器是如何工作的。通过这个话题,让学生认识到电器与电流之间的联系。
2.展示:展示一些简单的电路图,让学生猜测这些电路的作用,从而引出电路的概念。
3.悬念:提出问题:“电流是如何形成的?电流与电荷有什么关系?”引发学生的思考,为接下来的新课学习做好铺垫。
4.电流的测量:介绍电流表的结构、使用方法及注意事项,让学生掌握电流的测量技巧。
(三)学生小组讨论
在学生小组讨论环节,我将组织以下活动:
1.分组:将学生分成若干小组,每组4-6人,确保每个小组成员在知识、能力等方面具有一定的互补性。
2.讨论:给出几个关于电流和电路的问题,如“电流的形成原因”、“串联电路和并联电路的区别”等,让学生在小组内进行讨论。
8.定期进行教学反思,根据学生的学习情况调整教学策略,确保教学效果。
在教学过程中,教师要关注学生的思维发展,引导他们从现象到本质,逐步深入地理解电流和电路知识。同时,注重培养学生的动手能力、合作意识和解决问题的能力,为他们今后的学习打下坚实基础。通过本章节的学习,使学生不仅掌握电流和电路的基本概念,还能够将所学知识应用于实际生活,提高物理学科素养。
4.教师在批改作业时,要关注学生的错误和困惑,及时给予反馈,帮助他们找到问题所在,提高学习效果。
3.实际应用题:设计一道关于家庭电路的题目,要求学生运用所学知识,分析家庭电路中各用电器的工作状态,并计算电流值。
4.探究性实验题:要求学生设计一个简单的电路,测量不同电阻下的电流值,并记录数据。通过实验,让学生进一步理解欧姆定律,并掌握电流的测量方法。
九年级物理第十五章电流和电路
、用途:用来检验物体是否带电;从验电器张角的大小,
单位:库仑(C)简称库;
电荷的符号是Q,单位是库
原子中电荷分布图
电子
质子
原子核所带的正电荷与核外所有电子总共带的数量上相等,整个院子,原子对外不显带电的性质。
;如:金属、人体、大地、石墨、酸碱盐溶液;
,如:橡胶、玻璃、塑料、陶瓷、油、空气等;
当时把这些发明都申请专利的话,他可他却没有这么做,他是一个绝世天才他年一月五日晚间在纽约的一家小旅馆中因为心岁,一位被世界遗忘的伟人就这么默默地离开
半导体,具有单向导电性,即电流只能从它的一端流向另一端,不
4、开关:控制电路的通断;
三、电路的工作状态
、通路:处处连通的电路;
2、开路(断路):某处断开的电路;
四、得到持续电流的条件:1、必须有电源,2、电路必须是通路。
五、电路图及元件符号:用符号表示电路连接的图叫电路图,常用的符号如下:
、电流有多条路径;2、各用电器互不影响,一条支路开路时,其它支路、干路中的开关控制整个电路;支路中的开关控制所在支路的用电器。
主要针
二、串并联电路的识别
判断串、并联电路:从电源的正极开始,沿电流方向走一圈,
串联电路电路图并联电路电流图
三、生活中电路
、串联电路:装饰店铺、居室、圣诞树的小彩灯,用电器和控制它的开关。
、并联电路:家庭中的电视、电冰箱等用电器之间,路灯,交通灯,教室的电
正出负进分支汇合开断无叉)
电流表的结构:三个接线柱、两个量程(0-3A分度值是0.1A,0-0.6A
0.02A)示数。
电流表的使用(先看量程度针柱
电源直接连闭路针停查短路
)先要三“看清”:看清。

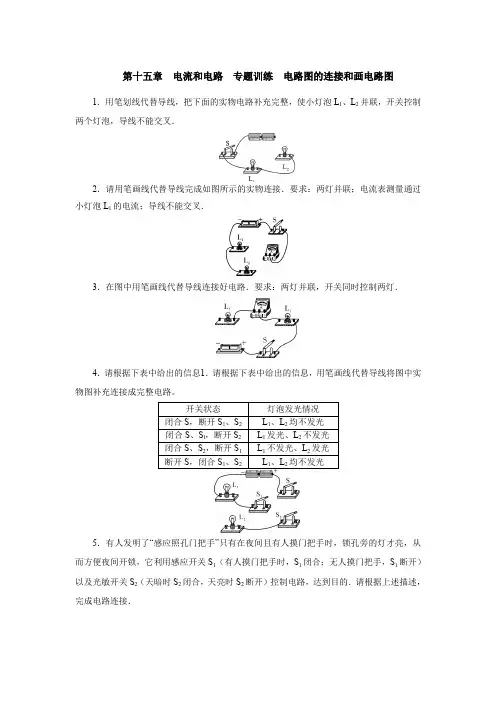

2019—2020学年度九年级物理 第十五章 电流和电路 专题训练 电路图的连接和画电路图 (1)
第十五章电流和电路专题训练电路图的连接和画电路图1.用笔划线代替导线,把下面的实物电路补充完整,使小灯泡L1、L2并联,开关控制两个灯泡,导线不能交叉.2.请用笔画线代替导线完成如图所示的实物连接.要求:两灯并联;电流表测量通过小灯泡L1的电流;导线不能交叉.3.在图中用笔画线代替导线连接好电路.要求:两灯并联,开关同时控制两灯.4.请根据下表中给出的信息1.请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路。
,闭合S1、S2L1、L2均不发光5.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时,锁孔旁的灯才亮,从而方便夜间开锁,它利用感应开关S1(有人摸门把手时,S1闭合;无人摸门把手,S1断开)以及光敏开关S2(天暗时S2闭合,天亮时S2断开)控制电路,达到目的.请根据上述描述,完成电路连接.6.图是楼梯照明灯的模拟电路.它的要求是,在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线,使之符合这一要求.7.用笔画代替导线完成图中电路的实物连接.要求:两灯并联,开关控制整个电路,电流表测量通过L 1、L 2的总电流,导线不能交叉.8.请你根据电路图,帮助小雨同学连接乙实物电路。
9.如图是“用电流表测小灯泡电流”实验的部分电路,请用笔画线代替导线,将电路连接完整。
10.如图所示的实物电路中有部分导线尚未连接,请用笔画线代替导线将电路连接完整.(要求:①开关S 同时控制L 1和L 2;②开关S 1只控制L 1;③电流表只测量通过L 2的电S 1S 2流;④导线不能交叉.)11.根据下面的实物图画出与之对应的电路图.12.根据下面的实物图画出与之对应的电路图.13.请根据图中所示的实物图,画出对应的电路图.14.根据如图所示的实物连线图,画出对应的电路图。
(要求连线要横平竖直,尽量使电路图简洁美观)15.小满署假坐火车去北京,在火车上发现车厢后面有两个厕所,只有当两个厕所的门都关上时,车厢指示灯才会发光,指示牌才会显示“厕所有人”字样,提醒旅客两个厕所都有人。
2024年人教版九年级物理第15章教学设计 15.2 电流和电路
第2节电流和电路教材分析一、课标分析1.知道电路的组成。
2.会画电路图,会连接实物图。
3.认识断路、短路、通路。
二、内容和地位分析本节内容由电流、电路的构成、电路图和通路断路短路四部分组成。
本节内容的教学重点是会连接电路,会画简单的电路图,能辨别通路、断路和短路。
要突出教学重点,就应该让学生多动手、多实验、多画图、多识图,所以无论是课上还是课后,都要多给学生创造机会和提供条件,引导学生动手实验和动手画图。
在科学探究方面,重点是经历从实验中归纳结论的过程,形成安全操作的初步意识。
教学难点是对电流概念的理解和对短路、短接的理解与识别,同时让学生规范地画出电路图也是这节课的难点。
学情分析学生对电有一定的感性认识,但多数是基于从前科学课等课程的零碎认识和一些简单的生活经验,对电流和电路的认识更是不明确、不具体。
九年级学生正处于心智的迅速成长阶段,对新知识、新事物有着强烈的求知欲,对电既熟悉又陌生、既好奇又有一定的胆怯,而且他们善于从具体形象思维向抽象逻辑思维过渡,思维常常与感性经验直接相联系,因此需要创设情境,尽可能多的联系生活,设计学生活动,在活动中思维,在活动中学习。
教学目标1.知道电流的形成及其条件,知道电流方向的规定。
2.通过动手实验,认识断路、通路、短路,知道电路的组成。
3.从能量转化的角度认识电源和用电器。
4.能用电路元件符号画简单的电路图,能连接简单的电路。
核心素养培养学生乐于观察和思考日常生活中的物理学道理。
重点难点重点:知道电流和电路,会画简单的电路图。
难点:电流的形成和方向。
教学过程:新回忆上节课的一个实验:两个相同的验电器A和B,A带电,B不带电,用不带电的金属棒CD将A、B连接起来,观察到A金属箔的张角变小,B金属箔的张角变大。
这表明电荷在金属导体中做了定向移动,但这种定向移动瞬间就结束了。
实际中点亮的小灯泡能持续发光,是因为有电荷不断地流过小灯泡。
那么,怎样才能使电荷不断地流过小灯泡呢?思考并回答问题续表:【设计电路与实验】(1)如图甲所示,没有电源,无论断开还是闭合开关,小灯泡都不亮。
第十五章 电流和电路
注意:互相排斥的两个物体所带的电荷一定是同
种电荷,但互相吸引的两个物体却不一定是带异
种电荷,可能是不带电体和带电体.
5. 验电器:
(1)作用:检验物体 是否带电 .
(2)原理: 同种电荷互相排斥
.
二、导体和绝缘体(10年3考,2018、2010、
2009年考)
1.导体:(1)定义: 容易 导电的物体;
(2)原因:不同物体的原子核对电子的束缚力不
同.不同物体相互摩擦时,原子核对电子束缚力强 的物体得到电子,得到电子的物体带 负 电;
原子核对电子束缚力弱的物体失去电子,失去电 子的物体带 正 电. (3)实质:电子发生 转移 ,而不是创造了电荷. (4)能量转化: 机械 能转化为 电 . (5)带电体的性质:能够吸引不带电的轻小物体 .
变式拓展5:(2019·襄阳)在如图12所示的电路 中,电源电压保持不变. 闭合开关S,电路正常工 作. 过了一会儿,灯L熄灭,两个电表中只有一个 电表的示数变大.则下列判断正确的是( D ) A.可能是灯L断路,电流表的示数变小 B.可能是电阻R短路,电压表的示数变大 C.可能是灯L短路,电压表的示数变大 D.可能是电阻R断路,电流表的示数变小
(8)测出A、B、C三处的电流如表所示,由此得
出初步结论:
IC=IA+IB
.
(只写表达式).小梅指出:为了得出更普遍的
规律,应当进行多次实验.操作方法是实验时应.
采用不同规格的灯泡进行多次实验 .
(9)小海利用原有的实验器材,添加一个开关, 又设计了一个电路. 利用这个电路,不用更换 电流表的位置,就可直接测出A、B、C三处的电 流,同样可得出三处电流的关系. 请在图丙中 的虚线框中画出电路图.
第十五章电流和电路(单元解读)九年级物理全一册系列(人教版)
测量
电流I 规律
与能量 的关系
串联电路、并联电路
探究串联电路中各处电流的 关系 I=I1=I2
探究并联电路中干路电流与 各支路电流的关系 I=I1+I2
通过电路,用电器把电能 转化为其他形式的能量
第十五章 电流和电路
本单元教学重点与难点
1.认识自然界存在两种电荷,知道电荷间的相互作用规律。
教 2. 会连接电路、会画简单电路图、辨别通路、断路和短路。
第4节 电流的测量
1. 认识电流的大小,知道电流的单位、符号,关心生活中有关用电器 工作的电流值。 2. 知道电流表的用途、符号,知道正确使用电流表的规则, 并会将电 流表正确接入电路,画出相应的电路图。 3. 能认识电流表的量程,正确读出电流表的示数。
第十五章 电流和电路
学习目标
节次
学习目标
第5节 串、并联电路串、并联电路中电流的规律
串、并联电路中的电流规律是一个重要的规律,是学习欧姆定律及电功率的 必备知识。本节内容中科学探究的技能要求比较突出,在教学中占有相当分量, 应创造条件让学生人人都能动手实验操作,真正经历探究的过程。教学内容则按 照科学探究的几个要素一一对应分析研究,提出问题后,引导学生大胆猜想、设 计实验方案、动手实验收集数据、对数据进行分析讨论,评估和交流,初步领会 科学实验的方法。此实验是定量的电学探究实验,操作步骤较多,并且要正确地 分析实验数据,所以在教学中要注意培养学生实事求是的科学态度。
①主要内容:由“电流的强弱”和“电流的测量”两个部分组成。 ②重点与难点:在画电路图和连接实物电路中正确接入电流表是这节的重点 内容,正确读出电流表示数也是本节课的重点内容。教学中的难点是把电流表正 确地连入电路。突出教学重点和突破教学难点的关键是一定要让学生多动手做实 验,在实验过程中多分析、多思考、多画电路图。
第15章 重点专题1 电路作图及电路设计—2020秋人教版九年级物理全册课堂学习课件
【例 3】按照图甲所示的电路图,将图乙中各元件连接起来.(用 画线代替导线)
答案 图
【例 4】按照图甲所示的电路图,用笔画线代替导线,把图乙 所示的实物连接起来.
答案 图
点拨 3:串并联电路特点:串联电路中用电器相互影响,并联 电路中用电器互不影响.断开电路中的某一用电器,看其他用 电器能否工作,若能工作,则说明它与断开的用电器是并联, 若不能正常工作说明它与断开的用电器是串联.
第十五章 电流和电路
重点专题1 电路作图及电路设计
【例 1】请在方框内画出左图中实物图相对应的电路图.
答案 图
【例 2】根据左图所示的实物连线图,在虚线框中画出对应的 电路图.
答案 图
点拨 2:看电路图连实物图 ①连实物图,先连好电池组,从电源正极出发,连接干路元件, 找到分点后,分支路连线,按顺序连接.直到合点,然后再画 另一条支路. ②注意导线不得交叉,导线必须画到接线柱上.
【例 11】如图所示的电路中,如果开关 S1 、S3 断开,开关 S2 闭合,则灯泡 L1 和灯泡 L2 组成 串 联电路;如果开关 S1、 S3 闭合,开关 S2 断开,则灯泡 L1 和灯泡 L2 组成 并 联电路; 如果开关 S2 和开关 S3 都闭合,则可能会将电源 烧坏.
•
1.后现代社会以大众文化的兴起为特 征,而 大众文 化要求 文化的 大众消 费性质 ,图像 以强有 力的视 觉冲击 力成为 实现大 众消费 的主要 途径。
答案
点拨 5:由开关引起的动态电路问题分析: (1)串联电路:电流从电源正极出发,顺着一条电流路径看依 次流过多个用电器需要闭合哪个开关; (2)并联电路:电流从电源正极出发,电流流过一个用电器后 直接回电源负极需要闭合哪个开关;电流重新从电源正极出 发,电流又从另一路径流过另一个用电器后直接回电源负极需 要闭合哪个开关.
人教版九年级物理全册第十五章第二节《电流和电路》教学设计
(一)教学重点
1.电流的定义、单位、计算方法及其测量。
2.电路的组成部分、类型及特点。
3.欧姆定律的应用,串联、并联电路中电流的规律。
4.培养学生运用物理知识解决实际问题的能力。
(二)教学难点
1.电流的形成及测量方法,使学生能够准确理解电流的概念。
2.电路类型的分析,引导学生识别并理解不同类型的电路。
6.家长辅助:请家长协助学生完成家庭实验,关注学生的学习进度,鼓励学生提出问题、解决问题,培养学生的自主学习能力。
2.学生在电路方面,对简单电路的连接方式有所了解,但分析电路类型、特点的能力较弱,需要通过实践操作和讲解,提高这方面的能力。
3.学生在运用欧姆定律解决实际问题时,可能会遇到一定的困难,需要教师在教学中逐步引导,培养学生的逻辑思维和解决问题的能力。
4.学生对物理实验充满好奇,乐于动手实践,这为教学提供了良好的基础。教师应充分调动学生的积极性,引导学生主动参与课堂,提高课堂效果。
a.论述电流的定义、单位、计算方法及其在生活中的应用。
b.介绍电路的基本组成部分,分析串联和并联电路的优缺点。
c.阐述欧姆定律在解决实际问题中的应用,举例说明。
d.指出电流和电路在实际应用中需注意的问题,如安全用电、节能等。
3.进行家庭实验,观察并记录以下内容:
a.家庭电路中的电流大小,了解不同用电器的电流消耗。
(五)总结归纳
1.教师引导学生回顾本节课所学内容,强调电流和电路的基本概念、欧姆定律以及串联、并联电路的规律。
2.学生总结自己在课堂上的收获和疑问,教师解答疑问,并对学生的表现给予肯定。
3.教师布置课后作业,要求学生结合所学知识,解决实际问题,提高知识运用能力。
人教版物理九年级全册第十五章 电流和电路单元教学设计及思维导图
第十五章 电流和电路一、单元教学分析本章开始让学生接触有关电的初步知识。
本章主要内容是电学的三个基本概念﹣﹣电荷、电流和电路,电流是核心概念。
从电学部分知识结构的特点来看,教科书在本章及后续的两章内容中注意将电荷、电流、电路、电压、电阻等基本概念建立起相互联系。
这些概念是构建初中阶段电学知识结构的重要基础。
学生在小学阶段对电学知识已有所接触,初中阶段,对电流和电路的要求从观察摩擦起电现象入手的,在引出电荷概念的基础上,伴随着学生对电路的认识,逐渐形成对电流概念的初步认识。
另外,识别电路、连接电路、会看和会画电路图、会正确使用电流表测电流等技能也将直接关系到以后各章电学知识的学习。
二、单元教学思路教学的重点应该放在让学生进行电路的操作性训练上,强调"只有电路闭合时,电路中才有电流"。
目的是引导学生通过电路的实际操作感受电流的存在,从而使其形成对电流的初步认识。
让学生经历以下三个阶段完成对电流概念的初步认识:认识电荷→判断电流的方向→认识电流的大小由于学生抽象思维能力有限,要求根据实物电路画出电路图,或者根据电路图连接实物电路等,于刚刚接触电路的初中学生来说的确不是一件容易的事。
虽然教科书将通路、断路和短路的内容置在第2节"电流和电路"中,但"短路"的概念在学习欧姆定律之前是无法真正弄清的。
因此,仅从学生识别电路的需要出发,先让学生对此有所接触是必要的。
三、单元教学目标1.观察摩擦起电现象,探究并了解同种电荷相互排斥,异种电荷相互吸引。
2.从能量转化的角度认识电源和用电器的作用。
3.知道电压、电流和电阻。
4.会看、会画简单的电路图。
会连接简单的串联电路和并联电路。
说出生产、生活中采用简单串联或并联电路的实例。
了解串、并联电路电流和电压的特点。
5.会使用电流表和电压表。
四、思维导图。
人教版九年级物理全一册 15.2《电流和电路》教案
目标
知识与技能
1知道电流的形成条件,知道电流方向的规定。
2通过实验认识通路、断路、短路,知道电路的组成。
3认识电源和用电器,从能量转化的角度认识电源和用电器的作用。
4能用电路元件符号画简单的电路图,能连接简单的电路。
过程与方法
1通过教师规范的演示实验、规范画电路图的方法来培养学生良好的电学实验习惯、良好的画电路图的习惯。
教师的每个演示实验、画图都要规范准确,从一开始就培养学生良好的电学实验习惯、良好的画电路图的习惯,形成安全操作的初步意识。
教学资源
演示实验用:多媒体课件、演示电路板、发光二极管、“千人震”实验仪、自制教具莱顿瓶、短路演示器等
学生实验用:3V干电池组、单刀开关、小灯泡、小风扇、导线若干。(约15组)
教学过程设计
重难点分析
重点:1.让学生学会连接电路。
2.学会画简单的电路图
3.会识别简单的电路。(短接电路的识别放在下一个课时)
难点:对电流概念的理解和对短路的理解和识别、规范地画出电路图。
学情分析
学生在小学阶段对电学知识已有所接触,能对容易导电的和不容易导电的物品进行简单的分类。通过本章第一节课的学习,知道了自然界有正负两种电荷,初步了解了自由电子的概念。第一节课的“演示”栏目演示“电荷在金属棒中的定向移动现象”,为学生初步认识电流的概念做好了铺垫。
教学流程图
一、常见元件及其符号
二、画电路图注意事项
(1)电路元件符号要用统一规定的符号,不能自造符号。
(2)要注意所画符号和实物的对应性。
(3)合理安排电路元件符号,使之均匀分布在电路中,元件符号不能画在电路的拐角处。
(4)电路最好呈长方形,导线要横平竖直,力求把电路图画得简洁、比例适中。
初中物理人教版九年级全册第十五章电流和电路第2节电流和电路
第2节电流和电路┃教学整体设计┃┃教学过程设计┃二、探究新知,得出结论一、电流学生实验:为学生提供第36页“想想做做”中的实验器材,并让学生按照要求做实验。
(在连接电路时强调:开关要断开。
) 提问:要想让小灯泡亮、电动机转、蜂鸣器发声,电路必须是怎样的?(引导学生回答出:有电池且闭合的电路)小结:产生持续电流的条件:有电源,电路要闭合。
提问:水流有方向,电流有没有方向?请同学们阅读课本第37页“电流”部分内容,并回答下列问题:电路中的电流是怎样形成的?电流的方向是如何规定的?在电源外部,电流的方向是怎样的?小结:1.电荷的定向移动形成电流,电路中有电流时,发生定向移动的电荷可能是正电荷,也可能是负电荷,还可能是正、负电荷向相反方向发生定向移动。
2.正电荷定向移动的方向为电流的方向。
3.在电源外部,电流的方向是从电源正极经过用电器流向负极。
即正极-用电器-负极。
二、电路的构成提问:电流的作用是使用电器工作,如何实现呢?视频:播放节日彩灯、家庭用电器以及电力机车运行。
学生实验:让学生连接一个最简单的电路,然后让学生思考电路的组成及各元件的作用。
(自学课本第38页“电路的构成”部分,并讨论交流电路的组成及电路元件的作用。
)小结:电路的构成:电源、用电器、导线、开关。
电源:提供电能的装置。
如:电池、发电机等。
用电器:消耗电能的装置。
如:灯泡、电动机等。
导线:输送电能的导体。
开关:控制电路通断。
三、电路图引导:画图时如果把电源、用电器等元件原样画出,既麻烦又不清楚。
为了便于研究,人们通常用图形符号来表示这些元件。
用符号表示电路连接的图,叫做电路图。
(看课本图-5几种常用的元件及其符号,并在练习本上画一画。
)讲解:介绍元件符号,讲解电路图的画法。
通过观看使学生明白一切复杂的物体都是由简单物体组合而成,进一步激发探究其奥秘的兴趣。
培养学生收集信息和自学的能力。
进一步训练学生┃教学小结┃。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
I
1、将图中元件组成一个串联电路,并画出电路图。
2、将L1、L2并联,S
控制两盏灯,并画出电路图。
3、将L1、L2并联,S1控制L1、S2控制L2,并画出电
路图。
4、将L1、L2并联,S1控制两盏灯、S2控制L2,并画
出电路图。
5、将图中的元件符号连成电路,要求:
L1与L2并联,S1做L2开关,S2作总开关。
6、将下图中电路元件连成并联电路,要求S1控制L1,
S2控制L2,S控制L1和L2,先连接实物图,再画电
路图。
7、如图所示的电路元件,要求灯L1、L2、L3并
联,开关S1控制灯L1和L2,开关S2控制所有
的灯。
(1)在方框中画出你所设计出的电路图。
(2)将图所示的元件连接成电路,连接时导线
不要交叉。
8、在学校传达室安装一个电铃、一个电灯和
一个电池组,并在前后门各装一个开关。
要
求:前门来人按下开关电铃响,后门来人按
下开关电灯亮。
请设计一个电路,并按设计
连接图中对应的实物图。
9、如图是一个简易“表决器”,“赞成”时,绿灯亮;
“反对”时,红灯亮;“弃权”时,绿灯、红灯均不
亮,甲、乙是两个与绿灯、红灯相对应的按钮开关,
表决时,按下哪个按钮,对应的灯就亮;不按时,两
灯均不亮,请画出符合要求的电路图。
10、有两间独立病房里各装一个开关,方便病人呼
叫医生。
在护士室各有电铃、红灯、绿灯各一个,病
人按下开关S1,红灯亮、电铃响;另一病人按下S2,
绿灯亮、电铃响。
请用笔划线代替电线,连好电路。
请先设计电路图,再连接实物图。
实物图导线不许
交叉。
II
红
绿
第15章 电流和电路 电路设计 2 / 3
11、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图。
(导线不能交叉)要求: (1)只闭合S 1时,红灯发光,绿灯不发光; (2)S 1、S 2都闭合时,两灯都发光; (3)只闭合S 2时,两灯均不发光。
12、将图中的各器材按要求连成电路。
要求: (1)两开关都闭合时两灯都亮, (2)只闭合S 1时只有L 1灯亮, (3)只闭合S 2时两灯都不亮。
13、根据下列要求, 连成实物电路, 并画出电路图。
开关S 1, S 2 都闭合时, 灯L 1 和L 2 都能发光;断开S 1, 灯L 1 和L 2 都不发光, 若闭合开关S 1, 断开开关S 2, 则只有灯L 1 能发光。
III
14、小明家里有一保险柜,爸妈各有一把钥匙(相当于开关),要求:
(1)爸妈同时插入钥匙才能打开保险柜,如何连接?
(2)爸妈只要有一个人在场就能打开保险柜,如何连接?
15、某品牌滚筒洗衣机,筒门处有开关S 1,筒门关闭时S 1闭合,筒门打开时S 1断开.S 1和总开关S ,必须同时闭合时,洗衣机才能工作.请在图中方框内连出符合要求的电路.
16、为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯.夜晚,当有人走动发出声音时,电路接通,灯亮;经过一两分钟后,开关内部的延时装置就把电路断开,灯灭.白天,无论发出多大的声音,灯也不亮. (1)请将图甲中的器材连成符合楼道灯要求的电路. (2)若是只要有声或者有光均能使楼道灯发光,又如何在乙图中连接电路?
17、火车在车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车 厢中的指示牌内的指示灯才会发光,指示牌就会显
绿
红
S 2
S 1
保险柜
S 爸
S 妈
保险柜
S 爸
S 妈
楼道灯 电源
甲 乙
声控开关
光控开关
电源
声控开关
光控开关
第15章 电流和电路 电路设计 3 / 3
示“厕所有人”字样,提醒旅客两间厕所内部都有人,请你把图中的各元件符号连接成符合上述设计要求的电路图.
IV
18、将L 1、L 2串联,闭合S 1时均亮,再闭合S 2时,L 2熄灭。
请画出电路图并连接实物。
19
、将图中的元件符号连成电路,要求: ( 1)只闭合S 1 开关两灯L 1、L 2 都亮 ( 2)只闭合开关S 2,两灯L 1、L 2 都不亮 ( 3)开关S 1、S 2 都闭合,L 1 不亮,L 2 亮。
V
20、岳阳城区新投入的公交车后门扶杆上均装有有一个色按钮(如图),每一个按钮相当于一个开关。
当乘客按下任一按钮。
驾驶台上的指示亮,提醒司机有人下车。
下列电路图能实现上述目标的是
21、电动自行车两刹车手柄中各有一只开关S 1和S 2,在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。
以下电路符合要求的是
22、汽车仪表盘上都有一指示灯,用它提醒司机车门是否关好。
四个车门中只要一个车门没有关好(相当于一个开关断开),该指示灯就会发光,在下列所示的电路图中,你认为符合上述要求的是
23、新交通法规于2013年1月1日施行,驾驶员不系安全带记3分、罚100元。
汽车上设置了“安全带指示灯”,提醒驾驶员系好安全带。
当安全带系好时,相当于闭合开关,指示灯不亮;安全带未系好时,相当于断开开关,指示灯发光。
图中符合上述要求的电路图是( )
24、如图是定时炸弹的引爆装置电路示意图,S 是定时开关。
起爆器中有电流通过时它就会引爆。
未到达设定起爆时间,起爆器上_________(填“有”或“没有”)电流通过;当设定起爆时间一到,定时开关S 会自动______(选填“断开”或“闭合”)。
为使引爆装置停止工作,拆弹专家应剪断图中的
______(选填“红线”或“蓝线”)。
25、如图是电冰箱的简化电路图,图中M 是电冰箱压缩机内的电动机,L 是电冰箱内的照明灯,下列判断正确的是(双选)。
A 、S 1闭合、S 2断开时,照明灯与电动机并联
B 、S 1、S 2都闭合时,照明灯与电动机串联
C 、打开冰箱门时,S 1自动断开,使得照明灯亮
D 、冰箱内温度不在设定温度范围内时,S 1自动闭合,压缩机(电动机)开始工作
S 1
厕所
厕所
电源
指示灯
火车车厢
S 2。
