刹车盘生产过程流程图

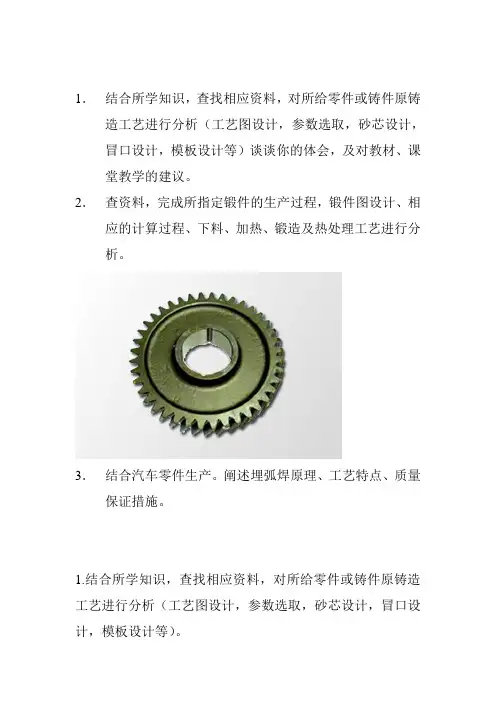

制动盘铸造工艺设计
1．结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）谈谈你的体会，及对教材、课堂教学的建议。
2．查资料，完成所指定锻件的生产过程，锻件图设计、相应的计算过程、下料、加热、锻造及热处理工艺进行分析。
3．结合汽车零件生产。
阐述埋弧焊原理、工艺特点、质量保证措施。
1.结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）。
1.1 制动盘铸造要求及现状一、生产技术状况：制动盘种类繁多，特点是壁薄，盘片及中心处由砂芯形成。
不同种类制动盘，在盘径、盘片厚度及两片间隙尺寸上存在差异，盘毂的厚度和高度也各不相同。
单层盘片的制动盘结构比较简单。
铸件重量多为6-18kg。
二、技术要求：铸件外轮廓全部加工，精加工后不得有任何缩松、气孔、砂眼等铸造缺陷。
金相组织为中等片状型，石墨型，组织均匀，断面敏感性小（特别是硬度差小）。
三、力学性能: σb ≥250MPa , HB180～240 , 相当于国际 HT250 牌号。
四、有些外商对铸件的化学成分也作要求，本设计不作详细介绍。
1.2 设计内容用金属型覆砂技术克服上述局限性，解决当前所遇到的铸造问题，保证工艺出品率。
即在金属型与铸件外形间覆薄砂层，形成砂型胶。
优点是同时具备金属型和砂型铸造的特点，金属型与熔体不直接接触，冷却速度和金相组织易于控制，同时提高金属型寿命，铸件形状可较复杂。
铸件可保证致密无气孔、缩孔、缩松等缺陷，工艺出口率高。
2.1 设计任务要求名称:制动盘材料：HT220类型：成批生产本铸件属于盘状薄壁件，盘面上的风道利于空气对流，达到散热的目的。
如下图所示。
采用金属型覆砂工艺，需考虑金属型材料及芯砂材料。
2.2金属型材料选择根据以往金属型设计经验，选择常用的HT200作为金属型材料，参数如下：牌号：HT200标准：GB 9439-88特性：珠光体类型的灰铸铁。
汽车盘式刹车片生产工艺
汽车盘式刹车片生产工艺汽车盘式刹车片生产工艺一、产品各部分名称(如图所示)：产品按大类共分两部分：即五金配件部分和粉料部分1、五金配件部分：hardware fitting parts编号serial number名称tag 1钢背back plate 13背孔back hole 14倒角chamfer 15凸钉protruding nail 5卡簧6弹簧spring 7报警器annunciator 8铆钉rivet 9防震板shim 10铁线thread 11导线lead 12垫片thread 2、粉料部分：powder parts编号名称2总体粉料collectivity powder 3粉料锯槽slot 4粉料的倒角chamfer二、PAD盘刹生产工艺流程：1、各工序工艺名称：序号工序和工艺名称1原、材料、辅料QC 2钢背除油degrease 3钢背抛丸4配胶mix glue 5钢背涂胶gelatinize 6配料mixing 7冷压perform 8热压cure press 9热处理heat treatment 10背板清洁及喷粉11移印moving pringt 12喷码edge code 13磨削grinding 14铆装install 15收缩shrink 16吸塑absorbing model 17入彩盒put them in the color boxes 18入箱put them in the color case 19入柜put them in thetank 20入仓put them in the storehouse the equipment parameter andthe mostly reference point of ervery working procedure technical 2、各工序工艺的设备参数及主要控制点：2.1、原材、辅料QC控制点：original material assist material QC reference point原料：外观、颗粒度大少、理化试验等；material：appearance grainsize test材料：五金配件的外观、装车尺寸，总长、总宽、平面度、厚度、配件与配件的配合raw material：hardware fitting appearance installed size chief length chief width plane degree thickness the size of the maching fittings尺寸等；粘胶的外观、供方检验报告、试产的剪切效果；静电粉沫的外观，试产的MEK mucilage glue appearance supplier's test report tial-produce cutting effect static powder appearance trial-produce MEK固化程度及画格附着力的程度；辅料：外观、规格尺寸、供方检验报告及试产结果等；gasolinecontainer 2.2、钢背除油1,如图所示：控制点：reference point汽油的投量；the capacity of the gasoil钢背的投放量；the quantity of the back plate钢背浸泡时间；the time of the dipped back plate汽油本身的清洁度；gasoil pureness检验点：test point表面的清洁度；surface tidy干燥度；dryness 2.2、钢背除油2,如图所示：控制点：reference point脱脂剂的投放量及清洁度；degrease use weight and cleaness钢背的投放量；back plate use quantity滚筒转速的变频开关调节；roller rotate speed's frequency conversion switch adjust脱脂剂及清水的加热温度控制；the suitabal temperature of the degrease and water检验点：inspection point钢背表面的清洁度；the back plate surface cleaness干燥度；dryness 2.3、钢背抛丸如图所示：控制点：reference point钢丸直径大小及投放量；steel pill diameter and use quantity抛丸时间；钢背投放量；back plate use quantity电流表电流的正常情况；检测点：inspection point钢背清洁度；cleaness钢背平面度；planess钢背粗糙度；coarseness 2.4、配胶如图所示：控制点：reference point胶与酒精的配比；glue and alcohol mixed ratio电子称的准确度；the micety of the electric weigh每份胶的重量；glue weight搅拌时间；mixed time搅拌方法；mixed method搅刀的速度；mix reamer speed检验点：inspection point粘胶的均匀度；whether themucilage glue equality or not粘胶的粘度；macilage gluey adhibitness 2.5、钢背涂胶如图所示：控制点：reference point涂胶机履带转速；gelatinize machine track speed盛胶槽盛胶的量；the volume of the glue slot滚筒的清洁度；roller cleaness发热箱内的温度；the heating box's ineer temperature检测点：inspection point涂胶的覆盖面积；gelatinize covering area涂胶胶的厚度；gelatinize thickness胶的干燥程度；gelatinize dryness 2.6、配料：matched material控制点：reference point配料、称料的准确性；mixed and weighted maerial veracity 投料顺序；sendding material order搅拌时间；mixde time检测点：inspection point混合料外观；mixed material appearance批密度；group density 2.7、冷压预成型料块如图所示：控制点：renference point压制的压力：press tension投料量的准确性；sending stuff veracity称取粉料的准确性；weight powder veracity每模压制的时间；every mould pressing time行程开关的控制合理性；moving length switch undercontrol 检测点：inspection point料块的布料均匀性；powder covering equality料块的成型性；powder moulding料块重量的检对；powder weight examination硬度的大中；rigidity 2.8、热压成型如图所示：控制点：reference point压制压力；press tension压制温度；press temperature保压、放气时间；keeping press and deflation time检测点：inspection point是否符合热压工艺要求；whether accord with the cure press technics requirement 是否粘模、烂边；whether adhibit mould or fester是否分层、裂缝、裂纹,如下图所示；bed crack flaw背孔是否饱满；whether the back hole is full with powder 钢背凸钉是否完好；whether the protruding nail is OK定速试验性能检测；bed crack flaw 2.9、热处理：heat treatment控制点：reference point温度及恒温时间；time of the temperature and the constant temperature 2.0.0、产品背板清洁如图所示；控制点：reference point钢砂直径大小及投放量；履带的调速；(oven speed)检测点：inspection point背板的洁清度；backboard cleaness背孔粉料的饱满度；back hole powder satiation背孔粉料面的平面度；back hole powder face planess 2.0.0、喷粉，喷粉线如图所示：inject powder inject powder line as the picture控制点：reference point静电电压；static voltage喷粉量气压大小及雾化气压大小；the press of the inject poweder and the atomization喷枪的喷射均匀度；whether the spout spear eject equality or not履带的调速；pedrail timing发热箱内温度及发热管好坏和控制；the temperature of the heating box and whether the heating tub is OK静电粉末的回收及处理情况；static powder reclaim and dispose检测点：inspection point产品外观；production appearance粉的覆盖面积；powder cover area粉的厚度；powder thickness粉的附着力(画格法)；powder adhension粉的固化程度(MEK测试)；powder solidify moving print oil and dilution mix ratio moving print 2.0.1、移印，如图所示；控制点：移印油与环已酮的配比；刮刀的完好性；driving baric驱动气压的大少；产品、移印模位置的调整；moving length移印头的行程；test point检测点：印字外观、清析度；appearance distinct lettering location印字位置；lettering content印字内容；2.0.2、喷码，如图所示：控制点：whether clean or not喷头的清洁度；pedrail speed履带的转速；the amount of the ink墨水的多少；检测点，如图示：喷码外观；edge code appearance喷码内容；edge code content喷码位置；edge code location grinding follow the picture 2.0.3、磨削，如图所示：控制点：履带转速；pedrail rotate speed精、粗砂轮的倾角；extract or coarse gringding wheel精、粗砂轮的目数；所有砂轮的清洁度；所有砂轮的磨削量/次；所有砂轮的磨损量；夹具的磨损及清洁度；夹具的自由度；产品定位的准确度；检测点：磨削面的外观；产品的厚度；磨削面的平整度；产品侧面是否掉粉；喷涂面是否完好；倒角的位置、尺寸大小；锯槽的留厚、锯槽位置、尺寸大小；2.0.4、铆装，如图所示：控制点：铆头的行程；气压的大小；press产品的固定；production fastness检测点：所有配件的铆接牢固度；所有配件的配置正确性；防震板与钢背间的间隙大小；铆钉与配件的定位是否一致；配件是否因受压而变形；2.0.5、产品热收缩：控制点：收缩模的选取；choose the shrink mould产品的收缩形式；production shrinking form热收缩机的温度及履带转速；the heating shrinking machine's temperature and the pedrail rotate speed检测点：产品紧实，不松动；production fastness收缩模的整洁度；shrinking mould cleaness收缩模有无缩孔、无烂角；2.0.6、产品吸塑包装：控制点：沙淋膜的选取；乳胶与水的配比；latex and water mix ratio涂胶后纸卡的干燥程度；the dryness of the paper after gelatinizing吸塑机的温度及气压；the temperature and the pess of the absorb model machine产品的摆放形式；production putting form检测点：产品紧实、不松动；沙淋膜与纸卡的粘接牢固度；沙淋膜的整洁度；沙淋膜有无缩孔、烂角；2.0.7、产品入彩盒：put the production in the color box控制与检测点：control and inspection point产品的摆放形式；production putting form标签内容的正确性及粘贴位置；whether the content of the lable is right and the sticking location is OK彩盒的整洁度；color box cleaness 2.0.8、入纸箱：put them in the carton控制与检测点：纸箱的标识是否正确；whether the carton mark is OK纸箱的整洁度；carton cleaness 2.0.9、入柜：控制与检测点：产品的摆放形式；柜的包装形式；the packing form of the tank柜外的标识；the mark of the outside tank 2.1.0、入仓：控制与检查点：所有产品是否分型号、分PO#摆放整齐化一；所有产品是否作了防尘、防潮工作；。

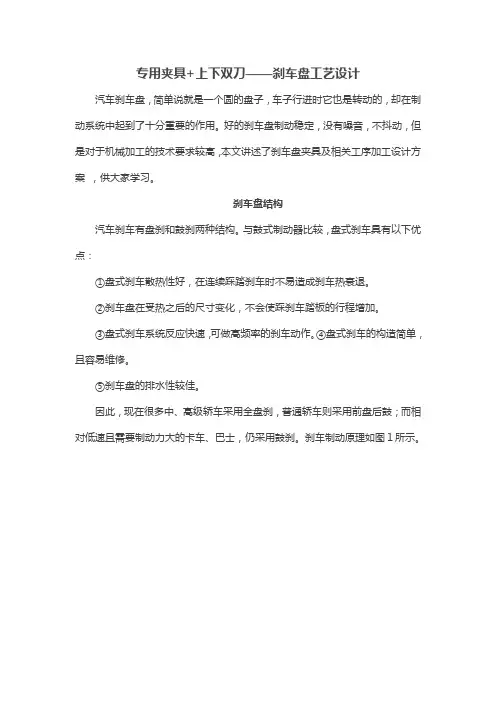

专用夹具+上下双刀——刹车盘工艺设计
专用夹具+上下双刀——刹车盘工艺设计汽车刹车盘，简单说就是一个圆的盘子，车子行进时它也是转动的，却在制动系统中起到了十分重要的作用。
好的刹车盘制动稳定，没有噪音，不抖动，但是对于机械加工的技术要求较高，本文讲述了刹车盘夹具及相关工序加工设计方案，供大家学习。
刹车盘结构汽车刹车有盘刹和鼓刹两种结构。
与鼓式制动器比较，盘式刹车具有以下优点：①盘式刹车散热性好，在连续踩踏刹车时不易造成刹车热衰退。
②刹车盘在受热之后的尺寸变化，不会使踩刹车踏板的行程增加。
③盘式刹车系统反应快速，可做髙频率的刹车动作。
④盘式刹车的构造简单，且容易维修。
⑤刹车盘的排水性较佳。
因此，现在很多中、髙级轿车采用全盘刹，普通轿车则采用前盘后鼓；而相对低速且需要制动力大的卡车、巴士，仍采用鼓刹。
刹车制动原理如图１所示。
图1刹车制动原理刹车盘的类型刹车盘分为实心盘（单片盘）（见图2）和通风盘（双片盘）（见图3）。
通风盘具有通风功能。
在圆周上有许多通向圆心的孔洞，称为风道。
汽车在行使中通过风道处的空气对流，来达到散热的目的，比实心式散热效果要好许多。
大部分轿车都是前驱，前盘使用频率高、发热量较大，故采用前通风盘，而后悬挂非驱动端则采用实心盘（单片盘），当然也有前后都是通风盘的。
图2实心盘（单片盘）图3通风盘（双片盘）加工设备选择刹车盘为典型的盘类薄壁零件，加工内容主要为车削和钻孔工序，加工难点是如何保证成品尺寸和形位精度。
考虑到部分刹车盘的直径较大，超出了卧式车削中心的加工范围，并且工件的装夹和找正都比较费力，为提髙工艺刚性，精加工阶段最合适的设备组合为立式数控车床（见图4）＋立式加工中心。
图4 立式数控车床加工工艺刹车盘加工的重点是保证尺寸精度和几何公差要求，特别是两处刹车端面的平行度要求，针对不同的刹车盘，车削加工通常分成2道工序（粗车+精车）；分成3序（粗车+半精车+精车）加工时，一是为了平衡节拍，二是为了将粗、精加工彻底分开，满足较高的工序能力指数（Cpk值）要求。

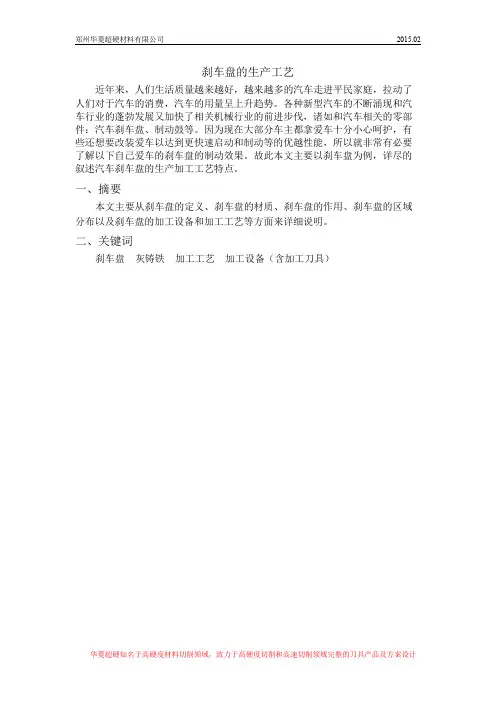

刹车盘的生产工艺
刹车盘的生产工艺近年来，人们生活质量越来越好，越来越多的汽车走进平民家庭，拉动了人们对于汽车的消费，汽车的用量呈上升趋势。
各种新型汽车的不断涌现和汽车行业的蓬勃发展又加快了相关机械行业的前进步伐，诸如和汽车相关的零部件：汽车刹车盘、制动鼓等。
因为现在大部分车主都拿爱车十分小心呵护，有些还想要改装爱车以达到更快速启动和制动等的优越性能，所以就非常有必要了解以下自己爱车的刹车盘的制动效果。
故此本文主要以刹车盘为例，详尽的叙述汽车刹车盘的生产加工工艺特点。
一、摘要本文主要从刹车盘的定义、刹车盘的材质、刹车盘的作用、刹车盘的区域分布以及刹车盘的加工设备和加工工艺等方面来详细说明。
二、关键词刹车盘灰铸铁加工工艺加工设备（含加工刀具）三、刹车盘是什么？刹车盘即一个圆的盘子，随着车子的行进而转动。
目前，刹车盘的种类有盘刹、鼓刹和气刹。
盘刹由于散热性比鼓刹好，高速制动效果更好；不过，鼓刹在低速冷闸时效果要好于盘刹。
盘刹的价格要比鼓刹高，目前，大部分普通轿车多采用前盘后鼓，对于相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹，自然地，中高级轿车采用全盘刹。
可见，刹车盘的种类不同也是影响汽车级别和性能的重要因素之一。
刹车盘图以及加一台小加工中心打孔；多条生产线的加工设备：粗车设备一台半自动车床、一条数控车床和一条半自动车床；精加工设备有一条数控车床两台、一台立式钻床、一台钻床、一台攻丝机、一台精磨和一台除尘器；包装方面：一条清洗线如平衡机、包装机和自动打标机等。
粗车刹车盘车床图那么，与车床相匹配的用来车削汽车刹车盘的刀具也是值得一提的。
目前，市面上采用的涂层硬质合金刀具由于其廉价易得被使用，由于切削刹车盘过程产生大量摩擦和切削热，容易导致烧伤刹车盘工件，降低刹车盘的表面精度。
所以，一般采用湿式切削：加入冷却液，不但增加了生产成本，而且加工效率不高。
华菱超硬公司研发出的BN-S30牌号立方氮化硼刀具，采用非金属粘合剂和半锋刃处理，不仅延长CBN刀具寿命，而且BN-S30牌号整体式CBN刀具寿命是日本某品牌硬质合金刀具寿命的15倍左右，刀具抗冲击韧性也比较好。
2017年刹车片刹车盘生产工艺流程
将模具安装在造型机中，用砂处理混制后的型砂压制出具有一定的硬度、无拔模不良的模具造型。
5
将熔炼合格的铁水按照一定的重量、温度、速度浇注到造型形成的型腔中，同时进行自然冷却。
6
抛掉浇注后毛坯表面的粘砂。
7
将抛丸处理后合格的毛坯，按照工艺要求通过车削方式加工至半成品。
8
将粗加工后的半成品，按照工艺要求，通过车削、钻削、平衡、打标等加工至成品。
3
按产品生产工艺，在一定时间、温度、压力参数下将钢背和混合好的摩擦材料粉末进行压制粘接为一体。
4
根据不同客户需求，将刹车片表面喷上不同的颜色、规格的塑粉，起到防锈美观的作用。
5
将附件通过铆接、粘接等方式安装于刹车片上。
6
将成套刹车片根据客户要求的包装方式连同附带的附件、说明书、合格证等进行装行防锈处理。
10
将清洗、防锈后的产品，采用套袋、封袋等方式装入包装盒，按标准放置于托盘上。
二
1
将钢板依据工艺流程顺序，选择对应模具及合适吨位的冲压设备逐步作业，冲裁出规定形状的筋板和弧板毛坯，并使之达到规定的尺寸要求。
2
将筋板和弧板通过自动轮焊机，使其弧板凸点熔化与筋板焊接在一起，再通过整形机校正成型为蹄铁（制动蹄）。
3
根据不同客户需求，将蹄铁（制动蹄）表面浸上不同的颜色、不同亮度的液体胶，起到防锈美观的作用。
4
该工序为刹车片生产过程中的核心工艺。采用计算机检测和集中控制系统，由中央控制计算机根据设定的配方发出相关的指令、连锁控制各个料仓实现全自动配料。采用双计算机电控系统，提高了双车配料的可靠性和配料的精准度，屏幕动态显示移动配料称量车位置及配料重量，保证整个配料线处于实时监控状态。
5

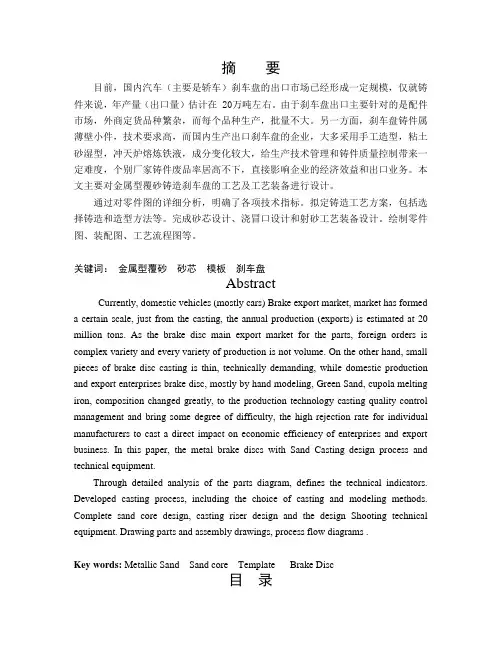

制动盘铸造
摘要目前，国内汽车（主要是轿车）刹车盘的出口市场已经形成一定规模，仅就铸件来说，年产量（出口量）估计在 20万吨左右。
由于刹车盘出口主要针对的是配件市场，外商定货品种繁杂，而每个品种生产，批量不大。
另一方面，刹车盘铸件属薄壁小件，技术要求高，而国内生产出口刹车盘的企业，大多采用手工造型，粘土砂湿型，冲天炉熔炼铁液，成分变化较大，给生产技术管理和铸件质量控制带来一定难度，个别厂家铸件废品率居高不下，直接影响企业的经济效益和出口业务。
本文主要对金属型覆砂铸造刹车盘的工艺及工艺装备进行设计。
通过对零件图的详细分析，明确了各项技术指标。
拟定铸造工艺方案，包括选择铸造和造型方法等。
完成砂芯设计、浇冒口设计和射砂工艺装备设计。
绘制零件图、装配图、工艺流程图等。
关键词：金属型覆砂砂芯模板刹车盘AbstractCurrently, domestic vehicles (mostly cars) Brake export market, market has formed a certain scale, just from the casting, the annual production (exports) is estimated at 20 million tons. As the brake disc main export market for the parts, foreign orders is complex variety and every variety of production is not volume. On the other hand, small pieces of brake disc casting is thin, technically demanding, while domestic production and export enterprises brake disc, mostly by hand modeling, Green Sand, cupola melting iron, composition changed greatly, to the production technology casting quality control management and bring some degree of difficulty, the high rejection rate for individual manufacturers to cast a direct impact on economic efficiency of enterprises and export business. In this paper, the metal brake discs with Sand Casting design process and technical equipment.Through detailed analysis of the parts diagram, defines the technical indicators. Developed casting process, including the choice of casting and modeling methods. Complete sand core design, casting riser design and the design Shooting technical equipment. Drawing parts and assembly drawings, process flow diagrams .Key words: Metallic Sand Sand core Template Brake Disc目录摘要┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ⅠAbstract┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈Ⅱ第1章绪论┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 11.1 立项背景┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11.2 刹车盘铸造要求及现状┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11.3 本文设计内容┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第2章金属型及芯砂的选择┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 12.1 对设计任务的了解┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈22.2 金属型材料选择┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32.2.1 性能比较┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32.3 铁型覆砂工艺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32.4 芯砂选择┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4第3章铸造工艺设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 63.1 零件结构的铸造工艺性分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈63.1.1 铸造工艺性分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈63.1.2 实际生产工艺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈63.1.3 拟定铸造工艺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈73.2 铸造工艺参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈93.3 浇注系统设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈103.3.1 浇注系统计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈103.3.2 实用冒口设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11第4章工艺装备设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈124.1 金属型模样的结构设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈124.2 模板和模板框设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈124.3 金属型砂箱┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈134.4 金属性准备┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈15结论（总结）┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 16 致谢┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈17参考文献┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈18附录┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈19第1章绪论近年来随着汽车工业的飞速发展，汽车需求量也在逐年提高。
刹车盘铸造工艺规程
刹车盘铸造工艺规程1 目的规范刹车盘铸造生产过程，确保铸造产品符合质量要求。
2 适用范围适用于公司刹车盘铸造生产过程。
3 生产工艺规程3.1刹车盘铸造工艺流程：3.2 芯砂配制及制芯烘干3.2.1 制芯设备与方法：芯子采用合脂油砂，手工制芯，金属芯盒。
3.2.2 刹车盘主要砂芯示意图：见图4。
3.2.3 制芯：3.2.3.1 车间按有关手续到模具库领用合格的芯盒，用完后应清洗干净及时送回。
3.2.3.2 油砂混制时，严格按比例混制（芯砂与合脂油按100:3比例混制）。
使用过程中出现争议时，取样送实验室测试其强度和透气性。
3.2.3.3 打芯时，芯盒的筋片不得有刮砂、粘砂现象。
3.2.3.4 刹车盘砂芯上的字要清晰完整，刮出面要用工具刮了压光。
3.2.3.5 砂芯应尽量轻轻在专用工作台上均匀敲出或磕出芯盒。
3.1.3.6 芯头用Φ8mm气孔锥扎透。
（芯盒带有透气锥的除外）3.1.3.7 检验砂芯，大平面度不得大于0.3mm，厚度尺寸不小于芯盒磨损极限尺寸。
3.1.4 砂芯质量要求：尺寸准确、形状完整、紧实光洁、无有松动、气眼要畅、砂芯不得有掉砂、粘砂、裂纹的现象。
3.1.5 烘干（烤芯）3.1.5.1 严格控制芯窑温度和时间。
（芯窑温度和时间的控制温度见下图）T(降温50 50t小时(t小时)芯室温度6小时8小时3.1.5.2 烘芯最高温度为210℃~240℃。
3.2 对芯粘灰（采用组合芯时，涉及该项内容）3.2.1 当粘合小芯时，该砂芯没留有研磨量，所以只能用手工在平板上稍微研磨，粘合剂为糊精。
3.2.2 两小芯必须对正，不允许偏差，对缝需抹平，粘合后刷涂料。
3.2.3 刷涂后必须晾干后方可使用。
3.2.4 涂料配比:黑铅粉97%，膨润3%，两料混合后，用水调匀即可，涂料存放期为夏不超过两昼夜，冬不超过三昼夜，每两周要彻底清理一次。
3.3 型砂配制，砂型制造。
3.3.1 型砂配制。
3.3.1.1 刹车盘造型用砂分：面砂、背砂（石英面砂、煤粉面砂）。
铸铁刹车盘、毂制造全过程应用技术
铸铁刹车盘、毂制造全过程应用技术一、刹车盘、毂工艺形状分类1、普通双片盘、单片盘、轴承盘、单片轴承盘、高难度双片盘、双金属盘、高性能盘。
2、全铸毂、双金属毂、轴承毂、中型全铸毂、特大全铸毂二、湿型砂（粘土砂）质量控制1、原资料的性能用途2、配比3、检验三、砂芯质量控制1、手工制芯2、热芯盒（射芯）3、冷芯盒（冷芯）四、各种类型刹车盘、毂、模具、芯盒设计、五、制型质量控制六、熔炼质量控制1、电炉熔炼2、冲天炉熔炼3、双联炉熔炼七、铸件清理质量控制八、铸件缺陷分类及防止对策九、检验十、现场管理十一、原材料管理十二、成本核算管理一、刹车盘、毂工艺形状分类1、普通双片盘、单片盘、轴承盘、单片轴承盘、高难度双片盘、双金属双片盘、高性能盘。
一、刹车盘、毂浇注工艺、刹车盘：浇注工艺主要分大孔浇注、雨淋浇注、压边浇注、侧边浇注等。
形状主要分普通双片盘、单片盘、轴承盘、双金属双片盘、复杂盘、特大双片盘。
大孔浇注主要适应普通双片盘、轴承盘等；雨淋浇注主要适应双金属双片盘、复杂盘等；压边浇注主要适应单片盘、特大双片盘、复杂盘等；侧边浇注主要适应机械化造成一箱多件的工艺。
如图：大孔浇注即铁水从刹车盘大孔处流入型腔内的浇注工艺，此工艺简单、方便，造型速度快，浇冒口重量轻。
大孔浇注水口环的大小高低是根据刹车盘的大小，刹车面的厚度决定。
水口环分全环形和半环形，同一型号各家工厂所使用的形状大小高低均有所不同。
选哪一种水口环是根据铸件的合格率来定的，如图：水口片的大小一般在长10-25mm，宽15-25mm，厚度全部是3mm，长宽尺寸不太重要，主要是厚度3mm必须保证此尺寸，如果超过了3mm，有可能在敲打水口环时造成缺材。
如果太薄，低于2.5mm会造成浇不足、筋结纹等，再就是水口环与水口片边缘处，必须用胶粘平滑，减少砂眼缺陷。
雨淋浇注，此浇注工艺铁水是从刹车盘的上刹车面流入型腔的，工艺较复杂，造型速度慢属机械造型，需用造型机是用于无法用大孔浇注的刹车盘主要分三种，一种用水口环加水注组成，放置在刹车盘的上模具上，上砂箱上满砂在造型机振动时适当把水口环提起然后压实，另一种是在造型机压头按上大小合适的水口环，没有水口注，砂箱上满砂振动，压实起模后，在上型上扎上Φ8-10，6-8个的水口，造型快、扎孔慢，还有一种在造型机压头上按上一个长100mm的铁块，压实起模后，在100mm10处扎4个Φ10mm的孔，对面处扎3-4个孔，铁水从此处流入型腔，如图：此方法明显提高铁水出品率。
刹车盘铸造工艺规程
刹车盘铸造工艺规程
1 目的
规范刹车盘铸造生产过程，确保铸造产品符合质量要求。
2 适用范围
适用于公司刹车盘铸造生产过程。
3 生产工艺规程
3.1刹车盘铸造工艺流程：
3.2 芯砂配制及制芯烘干
3.2.1 制芯设备与方法：芯子采用合脂油砂，手工制芯，金属芯盒。
3.2.2 刹车盘主要砂芯示意图：见图4。
3.2.3 制芯：
3.2.3.1 车间按有关手续到模具库领用合格的芯盒，用完后应清洗干净及时送回。
3.2.3.2 油砂混制时，严格按比例混制（芯砂与合脂油按100:3比例混制）。
使用过程中出现争议时，取样送实验室测试其强度和透气性。
3.2.3.3 打芯时，芯盒的筋片不得有刮砂、粘砂现象。
3.2.3.4 刹车盘砂芯上的字要清晰完整，刮出面要用工具刮了压光。
3.2.3.5 砂芯应尽量轻轻在专用工作台上均匀敲出或磕出芯盒。
3.1.3.6 芯头用Φ8mm气孔锥扎透。
（芯盒带有透气锥的除外）
3.1.3.7 检验砂芯，大平面度不得大于0.3mm，厚度尺寸不小于芯盒磨损极限尺寸。
3.1.4 砂芯质量要求：
尺寸准确、形状完整、紧实光洁、无有松动、气眼要畅、砂芯不得有掉砂、粘砂、裂纹的现象。
3.1.5 烘干（烤芯）
3.1.5.1 严格控制芯窑温度和时间。
（芯窑温度和时间的控制温度见下图）
T(
降温
50 50。
刹车盘的生产工艺
刹车盘的生产工艺近年来，人们生活质量越来越好，越来越多的汽车走进平民家庭，拉动了人们对于汽车的消费，汽车的用量呈上升趋势。
各种新型汽车的不断涌现和汽车行业的蓬勃发展又加快了相关机械行业的前进步伐，诸如和汽车相关的零部件：汽车刹车盘、制动鼓等。
因为现在大部分车主都拿爱车十分小心呵护，有些还想要改装爱车以达到更快速启动和制动等的优越性能，所以就非常有必要了解以下自己爱车的刹车盘的制动效果。
故此本文主要以刹车盘为例，详尽的叙述汽车刹车盘的生产加工工艺特点。
一、摘要本文主要从刹车盘的定义、刹车盘的材质、刹车盘的作用、刹车盘的区域分布以及刹车盘的加工设备和加工工艺等方面来详细说明。
二、关键词刹车盘灰铸铁加工工艺加工设备（含加工刀具）三、刹车盘是什么？刹车盘即一个圆的盘子，随着车子的行进而转动。
目前，刹车盘的种类有盘刹、鼓刹和气刹。
盘刹由于散热性比鼓刹好，高速制动效果更好；不过，鼓刹在低速冷闸时效果要好于盘刹。
盘刹的价格要比鼓刹高，目前，大部分普通轿车多采用前盘后鼓，对于相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹，自然地，中高级轿车采用全盘刹。
可见，刹车盘的种类不同也是影响汽车级别和性能的重要因素之一。
刹车盘图四、刹车盘的作用有哪些？刹车盘首要身份是作为汽车零部件中的制动零件，刹车盘的制动力来源是制动卡钳，制动卡钳相对旋转的刹车盘是固定的，通过制动钳的内外两片夹住刹车盘产生的摩擦而产生制动力的，当人们踩刹车时就是制动卡钳夹住刹车盘起到减速或者停车的作用。
五、刹车盘的材质是什么？由于汽车刹车盘在汽车行驶中占据的重要作用和自身的表面精度和形位公差、以及各种理化性能的特殊要求，导致了刹车盘的材质必须满足刹车盘的使用性能要求。
恰好属于珠光体类型的灰铸铁（HT250），不仅强度、耐磨性、耐热性均较好，铸造性能优异。
更重要的是作为汽车制动紧急刹车的刹车盘的减振性良好。
故而，刹车盘的材质大部分选用HT250。
六、刹车盘的全国分布区域由于刹车盘的原料灰铸铁的铸造条件限制，在温度低的环境下，铁水急冷，脆性就很大。
