上海雄风UHZ-10磁性液位计-样本
磁致伸缩液位计(与“伸缩”相关文档)共15张PPT
典型应用二
生化、医药、食品饮料、罐区管理
沥青储罐等应用与安装与磁翻板配套使用
第11页，共15页。
典型应用三
为物质在外磁场作用下伸长
（或缩短）后的长度
由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的
影响；
第6页，共15页。
优势与应用
磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确 地检测活动磁环的绝对位置来测量被检测产品的实际位移值的。由于作 为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在 极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响； 传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温 、高压和高振荡的环境中；传感器输出信号为绝对位移值，即使电源中 断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触 的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大 地提高检测的可靠性和使用寿命。
各种储罐液位测量方式比较
4、测量仪表的整个变送器密封在保护套管内，其传感器元件和被测液体非接触。故不
磁致伸缩现象具有各向异性。
会对传感器造成任何磨损，所以性能可靠，使用寿命长，无故障工作时间最长可达23年，
2、测量范围较大，刚性杆式～5m，适柔合性管多式种～恶2劣0m环境。
为物质在外磁场作用下伸长
5、安装、调试、标定简单方便（。或在缩现短）场后安的装长度确定之后，可准确计算出
第5页，共15页。
磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不 同磁场相 交产生一个应变脉冲信号来准确地测量位置的。
由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子 室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。由
UHZ磁浮子液位计安装说明书
2.液位上升时，以红色显示液位高度；红色上部为白色，显示无液部分。
根据HG/T21584-95化工部标准4.5条规定：
a).水压试验时，浮子，浮球按1.25倍公称压力单独进行，不参与工艺容器耐压强度试验：
b).主体管水压试验，按1.5倍公称压力进行，但须将浮子取出。
二、技术参数
1、测量范围：350～12000mm（也可根据用户要求定做）
2、测量精度：
≤±10mm
3、介质压力：
-1.0～10.0Mpa
4、介质温度：
≤400℃
5、介质粘度：
≤0.15pas
6、介质比重：
≥0.45g/cm3
7、管体材质：
由具体介质确定
8、安装xx：
标准DN
20、DN25（也可以根据用户要求）
9、排污阀：
（Q11f－″）内螺纹管式球阀
放气孔：
″管堵头
三、安装
a)用户在收到产品时应认真检查产品，是否在运输中受到的损害，并且检查是否和定货要求一致。检查完好后按照以下顺序准确安装.
b)浮子和测量管分开包装。移除底部法兰，保持浮子顶部向上，将浮子装入测量管内，将底部法兰安装好。然后与被测容器连接.
c)浮子中的磁性体与显示板上色条中的磁体作用，色标翻转，红色表示有液，白色表示无液.
注意：
浮子要轻拿轻放，以免损坏；在安装前必须将显示条用浮子全部调整为白色，以免影响读数。
四、运行
1、关闭底部排污阀
2、慢慢打开阀，随之浮子腔内的压力缓慢增大，如果压力迅速增大，有可能是浮子向上撞击而损害浮子。浮子将随液面移动，浮子和显示条通过磁耦合作用，旋转180度色标由白色变成红色，以此反映液位。
上海柯普乐自动化仪表有限公司磁致伸缩液位变送器操作说明书
上海柯普乐自动化仪表有限公司Shanghai KSR-KUEBLER Automation Instrument Co., Ltd.V2.0.FLM(CN/EN)/05.2022磁致伸缩液位变送器Magnetostrictive level transmitter安装和操作说明书Mounting and operating instructions2014L300-31Q31/0117000277C002-2022目 录工作原理 1 应用领域 2 技术指标 2 结构安装 2 电气连接 5 操作规程 6 模拟输出18 数字通讯18 失效分析及支持22 维修及维护23 防爆说明23 储存23 质量保证23 产品附件23 ATEX Ex d说明25 浪涌保护器说明30 SIL安全手册31工作原理 一根磁致伸缩线穿过导管，顶部电路板周期发射的大电流脉冲沿磁致伸缩线传播，产生环形电磁场。
脉冲发射的同时开始记录时间。
浮球漂浮在液面上, 内置磁钢。
两个磁场交叠处，在磁致伸缩线上产生扭应力波，以与材料相关的特定速度，沿着磁致伸缩线向上下两个方向传播。
其中向下传播的扭力波到达传感器底部后发生反射再向上传播。
两个扭应力波传到顶部后被压电晶体转换成电信号，两个传播时间也被捕捉记录。
通过计算可得出液面和界面的位置，转换后输出电信号。
图2. 产品示意图图1. 磁致伸缩效应图FFG-P 系列FFG-BP 系列电流脉压电晶扭应力磁致伸缩线扭应力浮球内置磁浮球磁场电流磁场应用领域 MAGNODUL磁致伸缩液位计精度很高，采用浮力和磁致伸缩原理来连续测量液位，FFG-P 型变送器安装于罐体的顶部或者底部，FFG-BP 型变送器配合磁性翻柱式液位计使用。
经过认证可用于存在爆炸性气体的危险环境。
特性：·传感器导管完全密封； ·无磨损；·依靠磁性来检测液位；·振动和小的冲击影响不明显； ·接线盒防护等级：IP66 / IP67； ·高精度； ·高分辨率；·液面变化响应快；·电压下降后测量值也可快速读取； ·直接、线性的测量液位；·可根据给定罐体的形状将液位高度转换成容积；·内部传感器由金属外管保护，所以适合用于腐蚀和有毒的介质，也可用于食品饮料行业；·线性模拟液位量程，输出4-20 mA 电流信号，可用于控制和显示设备，兼容数字 HART ®界面使得单一回路上带多个变送器成为可能（多站式）。
各种液位计说明介绍模板之欧阳美创编

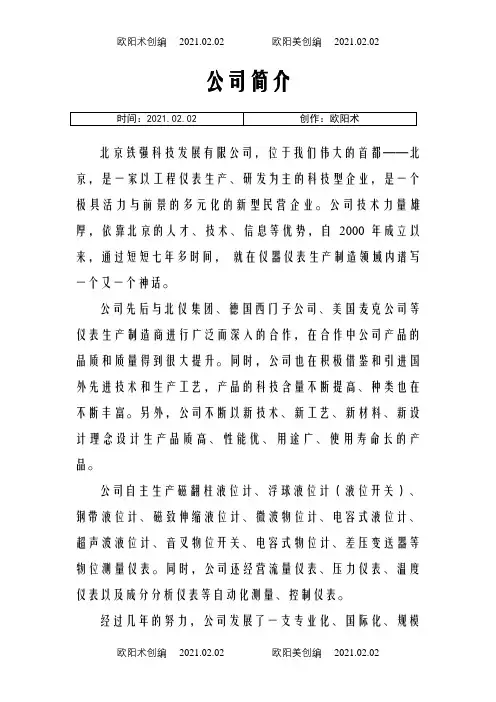

公司简介北京铁强科技发展有限公司，位于我们伟大的首都——北京，是一家以工程仪表生产、研发为主的科技型企业，是一个极具活力与前景的多元化的新型民营企业。
公司技术力量雄厚，依靠北京的人才、技术、信息等优势，自2000年成立以来，通过短短七年多时间，就在仪器仪表生产制造领域内谱写一个又一个神话。
公司先后与北仪集团、德国西门子公司、美国麦克公司等仪表生产制造商进行广泛而深入的合作，在合作中公司产品的品质和质量得到很大提升。
同时，公司也在积极借鉴和引进国外先进技术和生产工艺，产品的科技含量不断提高、种类也在不断丰富。
另外，公司不断以新技术、新工艺、新材料、新设计理念设计生产品质高、性能优、用途广、使用寿命长的产品。
公司自主生产磁翻柱液位计、浮球液位计（液位开关）、钢带液位计、磁致伸缩液位计、微波物位计、电容式液位计、超声波液位计、音叉物位开关、电容式物位计、差压变送器等物位测量仪表。
同时，公司还经营流量仪表、压力仪表、温度仪表以及成分分析仪表等自动化测量、控制仪表。
经过几年的努力，公司发展了一支专业化、国际化、规模化的研发、生产、和管理团队。
公司现有员工100余名，其中有高级职称的技术人员5人、大专及以上各类专业人才80余名。
是“中国石化物资资源市场成员”单位；是“中国石油天然气集团公司一级供应网络”单位。
是众多国内外用户的高品质、可信赖的工业计量器具服务商。
公司一直秉承“技术为本，质量为先，笃信予人，益精致远”的经营理念，以“更强、更大、更实”为经营宗旨，开拓进取，务实创新，在做好产品生产和经营的基础上，还以打造中国仪表名牌为己任，投资开发有自主知识产权的产品。
在发展过程中，公司始终以快速的反应、精湛的技艺、热忱的服务及时为用户排忧解难，也因此得到了广大用户与社会各界的一致认可。
如今，公司全体员工正走专业化、特色化、精细化经营之道，并朝着两年时间内年销售额翻两番的目标奋力前进！北京铁强仪表科技发展有限公司产品选型样本目录01、磁翻柱液位计 (3)02、浮球液位计（液位开关） (5)03、防爆浮球液位开关 (7)04、玻璃板式液位计 (8)05、玻璃管式液位计 (10)06、钢带液位计 (12)07、重锤探测液位计 (14)08、超声波物位计 (15)09、智能雷达液位计 (17)10、导波雷达液位计 (19)11、电容式液位计 (21)12、射频导纳物位控制器 (23)13、音叉物位控制器 (25)14、磁致伸缩物位计 (27)15、压力液位变送器 (29)16、小型浮球液位计(液位开关) (31)17、常用客户名单 (32)注：我们是一家专业生产物位仪器仪表的科技型公司，随着市场的需求变化、我们的技术人员也会在保证质量的前提下，对产品进行改进，改造后的产品外观会有所变化、性能也会有所提高。
各种液位计说明介绍模板之欧阳术创编

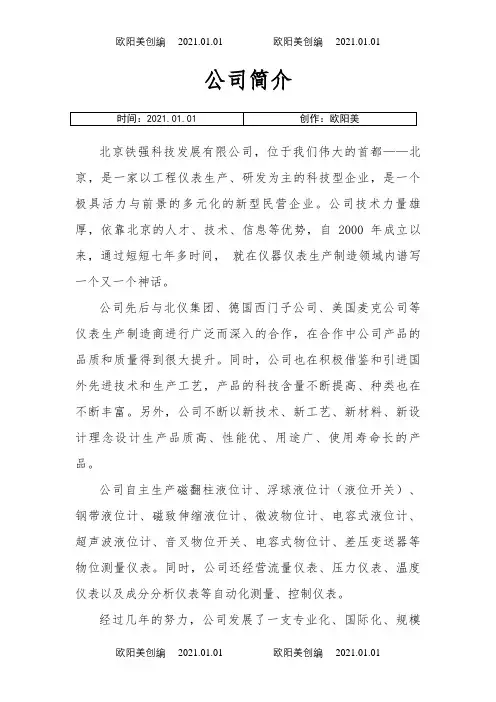

公司简介北京铁强科技发展有限公司，位于我们伟大的首都——北京，是一家以工程仪表生产、研发为主的科技型企业，是一个极具活力与前景的多元化的新型民营企业。
公司技术力量雄厚，依靠北京的人才、技术、信息等优势，自2000年成立以来，通过短短七年多时间，就在仪器仪表生产制造领域内谱写一个又一个神话。
公司先后与北仪集团、德国西门子公司、美国麦克公司等仪表生产制造商进行广泛而深入的合作，在合作中公司产品的品质和质量得到很大提升。
同时，公司也在积极借鉴和引进国外先进技术和生产工艺，产品的科技含量不断提高、种类也在不断丰富。
另外，公司不断以新技术、新工艺、新材料、新设计理念设计生产品质高、性能优、用途广、使用寿命长的产品。
公司自主生产磁翻柱液位计、浮球液位计（液位开关）、钢带液位计、磁致伸缩液位计、微波物位计、电容式液位计、超声波液位计、音叉物位开关、电容式物位计、差压变送器等物位测量仪表。
同时，公司还经营流量仪表、压力仪表、温度仪表以及成分分析仪表等自动化测量、控制仪表。
经过几年的努力，公司发展了一支专业化、国际化、规模化的研发、生产、和管理团队。
公司现有员工100余名，其中有高级职称的技术人员5人、大专及以上各类专业人才80余名。
是“中国石化物资资源市场成员”单位；是“中国石油天然气集团公司一级供应网络”单位。
是众多国内外用户的高品质、可信赖的工业计量器具服务商。
公司一直秉承“技术为本，质量为先，笃信予人，益精致远”的经营理念，以“更强、更大、更实”为经营宗旨，开拓进取，务实创新，在做好产品生产和经营的基础上，还以打造中国仪表名牌为己任，投资开发有自主知识产权的产品。
在发展过程中，公司始终以快速的反应、精湛的技艺、热忱的服务及时为用户排忧解难，也因此得到了广大用户与社会各界的一致认可。
如今，公司全体员工正走专业化、特色化、精细化经营之道，并朝着两年时间内年销售额翻两番的目标奋力前进！北京铁强仪表科技发展有限公司产品选型样本目录01、磁翻柱液位计 (3)02、浮球液位计（液位开关） (5)03、防爆浮球液位开关 (7)04、玻璃板式液位计 (8)05、玻璃管式液位计 (10)06、钢带液位计 (12)07、重锤探测液位计 (14)08、超声波物位计 (15)09、智能雷达液位计 (17)10、导波雷达液位计 (19)11、电容式液位计 (21)12、射频导纳物位控制器 (23)13、音叉物位控制器 (25)14、磁致伸缩物位计 (27)15、压力液位变送器 (29)16、小型浮球液位计(液位开关) (31)17、常用客户名单 (32)注：我们是一家专业生产物位仪器仪表的科技型公司，随着市场的需求变化、我们的技术人员也会在保证质量的前提下，对产品进行改进，改造后的产品外观会有所变化、性能也会有所提高。
磁性浮子液位计说明书(标准版)
最新磁性浮子液位计的使用说明和安装保养●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
双色磁性电子液位计
双色磁性电子液位计双色磁性电子液位计的说明上海美聿自控设备有限公司生产的MYFB型双色磁性电子液位计选用优质不锈钢及进口电子元件制造，显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来检测所测液位的高低；显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。
全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围磊，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。
选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟未准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。
本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制。
双色磁性电子液位计的结构原理液位计根据浮力原理和磁性耦合作用原理工作。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合作用传递到现场显示盒内高精度电子感应元件，触发相应的数字电路，使LED双色发光管转换颜色，无液全红，满液全绿，红绿交界处就是容器内的实际液位，从而实现液位的现场指示，一目了然；加装限位开关实现液位报警和控制，加装变送器实现数字信号输出供显示与控制。
双色磁性电子液位计的适用范围UHZ型双色磁性电子液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。
有多种安装形式供您选择。
以适应不同场合、环境的要求。
双色磁性电子液位计的参数垂直安装（最大偏差为≤30）;测量范围：0-150-6000mm（大于6000mm可协商订货)介质密度：0.4-2.0g/cm<工作温度：-50--400℃跟随速度：≤0.08m/s浮子材质：304、PTFE/304外村PTFE、铝、钛LED显示器：低亮型，高亮型，雾状散光型三种可选主导管材质：304；1Cr18Ni9Ti；316L;304内衬PTFE;钛；PP;PTFE(聚四氟乙烯)<BR>连接法兰：DN15～DN50(HG20592-97法兰标准)，高压型侧装式液位计连接法兰标准采用HG20595-97带劲对焊法兰材质：碳钢、304、316L</DIV> <DIV>电源电压：DC24V,AC36V,AC220V精确度：≥10mm工作压力：-0.1～10 MPa环境振动：频率≤25Hz振幅≤0.5mm介质粘度：≤0.4Pa.S、排污阀：不锈钢球阀、针型阀<BR>主导管直径：“￠48、￠57、￠62mm双色磁性电子液位计的技术优点MYFB-SS型磁敏电子双色液位计的零部件采用1Cr18Ni9Ti 316L 0Cr18Ni9Ti衬PTFE.PVCPP等材料进口电子元件，加上我公司全体科研人员的独特设计方案，具有优质的可靠。
UHZ-10系列磁翻板液位计(精)
UHZ-10系列磁翻板液位计工作原理UHZ-10系列磁翻板液位计是北京金德创业测控技术有限公司在引进、改进国外同类液位计，结合本公司此类液位计长期销售中取得的经验的基础上，依照化工工业部标准HG/T21584-95开发、研制出的最新产品。
为保证产品的可靠性和技术上的优势，该仪表的所有关键部位均采用优质原材料或进口元器件。
该产品完全可代替国外同一类型产品，性能可靠、安全、实用，可适应对高温、高压、腐蚀性液位的测量。
工作原理金德公司UHZ-10系列磁翻板液位计可以视为压力容器的一部分。
以UHZ-10系列侧装式磁翻板液位计为例，液位计与容器通过侧法兰相连接，这样液位计中的变化实际与容器内液位变化是相一致的。
液位计腔内的柱状浮子与液位计外部的磁翻板和一关实际为一组磁性系统。
柱状浮子通过磁场影响翻板内的翻珠和开关内的磁性元件，从而将液位传递出去。
磁翻板是显示液位的部分。
磁翻板内的翻珠内装有柱状的磁钢，而所有翻珠均匀置于铝制的卡槽之中，当液位计中液位上升时，由于磁钢受浮子内磁场的影响带动翻珠由白色翻为红色；反之液位下降时，翻珠由红色翻为白色。
这样磁翻板在无需任何电源的情况下就可反应出容器内液位的变化。
传感器的作用是采样液位高低位置并转换成标准信号传送至控制室传感器实际由干簧管和电阻组成。
当浮子内磁钢位置变化后，磁场通过器壁带动传感器内干簧触点吸合。
干簧管吸合的位置决定回路的阻抗的大小，干簧管的通常位置为10mml组。
回路电阻的大小正好与液位的高低成正比，这样最后由置于传感器外壳内的变送器将电阻信号转换成标准的电流信号，送至控制室。
UHZ-10系列磁翻板液位计的优点1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低，不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源，无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境，对密度低的液体也可适用。
5、耐腐蚀性能强，适用于大多数腐蚀性液体。
磁致伸缩液位计
磁致伸缩液位计一、概述：磁致伸缩液位计是利用磁场脉冲波，测量时液位计的头部（罐的上部）发出电流“询问脉冲”，此脉冲同时产生一磁场，沿着波导管内的感应线向下运行，在液位计管外配有浮子，浮子可随液位、沿侧杆上下移动，浮子内藏有一组磁铁，并产生一个磁场，两个磁场相遇则产生一个新的变化磁场，随之产生新的“返回脉冲”，测出“询问脉冲”和“返回脉冲”的周期便可知道液体的变化位置。
该液位计可动部分只有浮子，故维护工作量小、安装比较简单、精度也比较高，另一个特点是可同时测温，但它不适合重质油品的检测。
特点：高稳定性、高可靠性、高精度；结构精巧，安装简单、方便、免维护；防电磁干扰，防液体波动干扰；性价比高：一只液位计可测量两个或两个以上介质液位及介质温度在高精度的非接触式位置测量领域我公司产品保持着无可匹敌的性能标准。
这一方式原理生产的液位计是目前测量液位领域最为精确、简单，性能稳定、可靠、成熟的产品。
尤其是在小量程、常温、常压这类普通环境下更独具优势，是其它测量方法不可比的。
二、磁致伸缩与其它技术的比较：磁致伸缩液位计由于利用非接触的敏感元件，因而减少了磨损机会，所以很可靠和耐用。
由于安装容易，调试快捷，所以安装成本较低。
此外，更无须定期维修或重新标定，所以不必库存任何备件。
在大致相同或较低的成本下，磁致伸缩液位计比起其他以电容、压力、机械、超声波或伺服装置等测量系统具有更高的精度和更佳的经济效益。
荣煜 155-309-36068三、磁致伸缩技术的优点：磁致伸缩液位计的主要特点为：输出模式选择——4～20mA模拟输出或EIA一485数字输出；只需一台仪表便可同时测量产品液位、界面及温度；重复精度达0．025 mm；最高温度达149℃；最长测量范围18．3 m；可选配不同材料外管以应付不同环境需要；压力达6．89 MPa；安装过程容易，无须清罐，快捷方便；美国FM认可，本质安全，级数为I、II、III第一区，组别C、D、E、F、G。
UHZ-519C10普通型磁翻柱液位计
TEL：021-51860900 FAX：021-51860900-8008
E-mail：multi_ist@ Http：//
R3 配 AT200 型磁致伸缩变送器，输出 4～20mA 二线制，带 HART 协议
远传变送 器
O 普通型
D 隔爆型
防爆选项
E 本安型
J1 蒸汽加热夹套
J2 循环水加热夹套 J3 真空夹套
伴热选项
J4 电伴热装置
-□ 测量范围（mm）
-□ 介质密度（g/cm3）
-□ 工作压力（MPa）
３
安装、使用和维护
液位计可适应各种不同工况，如高温、高压、高温高压、低温、高粘度等。针对不同介质，可采用真 空夹套、蒸汽伴热夹套、循环水冷却夹套或电伴热等。
液位计可配套 YB 远传变送器或 UAT200/AT200 磁致伸缩液位变送器，将液位信号转换成 4~20mA 标 准二线制信号输出。也可配套 CK-1 或 BK-1 液位开关，当液位到达开关位置，输出开关量信号，实现液位 报警或控制。
服务保证
本公司按照 ISO9001：2008 国际质量标准建立的质量体系运作，用户在遵守本公司规定的使用和保管 条件下，从发货之日起一年内，因制造质量不良而不能正常工作时，本公司免费修理或更换。如系用户使 用或保管不当造成的损坏，将酌情收取修理费。对本公司产品实行终身维修。
附录
PN1.6MPa（16bar）平面、突面板式平焊法兰尺寸（HG20592-2009）/mm
过程连接
UHZ系列液位计
UZ系列液位计使用说明书1.用途及特点UZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、箱等容器中介质的液位进行指示和控制。
UZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内（与容器相通），随被测介质液位的升降二上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
UZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易燃易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明、清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大‘UZ系列磁浮子液位计均可配置液位报警开关，发讯器输出的触点信号具有自保持功能。
UZ系列磁浮子液位计结构简单，安装、使用、维修极其方便。
一、安装（UZ系列安装示意图）要求：首先查看液位计标牌数据与订货要求是否相符，距液位计80mm范围内无吸磁材料。
主体安装必须垂直，误差±3 º，测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂之前，各部件军按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压实验时，应将磁浮子取出。
对于使用在带温介质上的液位计，严禁用保温材料包裹使用。
二、使用液位计投入运行时，应先打开容器上气相接口阀门，然后慢慢打开容器下液想接口阀门。
从而避免容器内的介质急速流入液位计主体。
使指示失灵或使磁浮子受冲击而损坏。
使用过程中，由于液位计的突变，或其他原因造成个别指示片不翻转时，可用校正器进行校正。
三、维护保养液位计长时间使用后，如介质有沉淀物时需进行清洗，清洗时先闭上、下阀门，再开排污阀门排除液体，拆下法兰取出磁浮子，然后进行清洗。
产品在使用过程中，如有损坏可直接联系，我厂备有产品档案，可及时提供配件。
UHZ-XH800系列磁翻柱液位计(精)
UHZ-XH800系列磁翻柱液位计概述XHZ-XH800系列磁翻柱液位计是我公司引进吸收国内外同类产品，并加以提高与研制而生产的产品。
该系列液位计可适用于各种塔、罐、槽、球形容器及锅炉等设备的介质液位检测。
产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。
全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制；配上XB型或XA T800/A T800型液位变送器，可将液位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。
产品广泛应用于电力、石油、化工、治金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
工作原理液位计结构基于旁通管原理，主导管内的液位和容器设备内的液位高度一致，根据阿基米德定理，磁性浮子在液体中产生的浮力和重力平衡，浮子浮在液面上，当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合驱动指示器内的红白翻柱翻转180°当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的现场指示。
基本技术参数测量范围：200～6000mm,对超过6000mm的或运输条件不允许超过长度的液位计可采用分段制造精确度：±10mm介质密度：0.4～2.0g/cm3介质密度差：≥0.15g/cm3 (测量界位)工作温度：-80～400℃工作压力：-0.1～16MPa环境振动：频率≤25Hz 振幅≤0.5mm跟随速度：≤0.08m/s介质粘度：≤0.4Pa·S过程连接：法兰通径为DN20～DN200，法兰标准采用化工部1998年最新颁布的HG20592～20635-97 法兰标准，其它法兰标准（如GB、JB/T、HGJ、ANSI、DIN等标准）请用户在订货时注明。
