玻璃采光顶施工方案与工艺规程

玻璃采光顶施工方案与工艺规程施工方案：1.材料准备：首先需要准备玻璃板、密封胶、支撑结构等所需材料。

2.清理施工区域：清理施工区域，确保地面平整，无垃圾、尘土等杂物。

3.定位标线：根据设计图纸确定玻璃采光顶的位置，并使用尺子和标线工具进行标线，确保位置准确。

4.玻璃板安装：根据采光顶的尺寸和设计要求，进行玻璃板的切割和安装。

使用专业的玻璃切割工具切割玻璃板，并使用专用的吸盘工具将玻璃板吸附在支撑结构上。

5.密封胶填充：在玻璃板的边缘和接缝处，使用密封胶对玻璃板进行密封，以确保玻璃板的牢固性和密封性。

6.支撑结构安装：根据玻璃采光顶的尺寸和设计要求，进行支撑结构的安装。

支撑结构通常采用钢材或铝合金材料，根据设计要求进行焊接或螺栓连接。

7.防水处理：为了防止水浸入室内，需要对玻璃采光顶进行防水处理。

可以使用防水涂料或防水卷材进行防水处理。

8.玻璃清洁与美化：施工完成后，对玻璃板进行清洁和美化处理。

清洁玻璃表面，确保无灰尘和污渍，并在需要的地方进行玻璃装饰。

工艺规程：1.安全措施：施工过程中要注意安全措施，确保施工人员的人身安全。

同时，在施工现场设置安全警示标志，确保施工区域的安全。

2.施工方案：根据实际情况进行施工方案的确定，包括材料的选择和使用、工序的安排等，确保施工的高质量和高效率。

3.质量控制：施工过程中要进行质量控制，确保所使用的材料符合相关标准，工艺符合设计要求，确保施工的质量合格。

4.环境保护：在施工过程中要注意环境保护，遵守相关法律法规，合理利用资源，减少污染和浪费。

5.完工验收：施工完成后，进行完工验收，对施工质量进行检查和评估，确保施工的质量符合设计要求。

综上所述，玻璃采光顶的施工方案与工艺规程主要包括材料准备、清理施工区域、定位标线、玻璃板安装、密封胶填充、支撑结构安装、防水处理、玻璃清洁与美化等步骤。

在施工过程中需要注意安全措施、质量控制和环境保护，施工完成后进行完工验收。

通过科学合理地施工，可以确保玻璃采光顶的质量和效果。

玻璃采光顶施工组织设计方案

玻璃采光顶施工组织设计方案
一、综合考虑
1.玻璃采光顶的外形结构、设计要求：根据玻璃采光顶的外形结构及
设计要求，明确玻璃采光顶的施工技术要求，确定构件材料、选材及制作
标准。

2.施工机械和设备：根据玻璃采光顶的施工技术要求，确定施工机械
和设备的种类、规格，并考虑施工现场的实际情况，确定施工机械和设备
的使用数量。

3.施工现场条件：结合施工现场的条件，确定施工现场的施工方式，
分析施工现场的限制因素，为玻璃采光顶施工安排技术措施，确定施工现
场的安全控制措施。

4.施工工艺流程：根据玻璃采光顶的施工技术要求和施工现场的条件，制定施工工艺流程，确定施工的进度安排，并设计施工组织模式。

二、施工技术要求
1.玻璃组件施工：玻璃采光顶的组件采用全钢框架，框架采用抗锈能
力强的冷弯钢管材，连接处采用焊接方式，焊接处应接通，接头处应做到
无裂缝或余钝，抗风压系数应满足设计要求。

2.玻璃安装施工：玻璃安装采用平面安装方式，玻璃与框架的接触处
应做到牢固，安装时需采用防水材料进行密封，满足防水要求。

采光顶玻璃安装施工方案

本工程为某商业综合体采光顶玻璃安装工程，工程地点位于XX市XX区。

本工程采用钢骨架玻璃采光顶，总面积约为1000平方米。

本方案针对采光顶玻璃的安装施工进行详细说明。

二、施工准备1. 材料准备：钢骨架、玻璃、密封胶、连接件、预埋件等。

2. 工具准备：水准仪、经纬仪、线锤、扳手、电焊机、切割机、电动葫芦、手动葫芦、玻璃专用吊带、木方垫块等。

3. 人员准备：项目经理、施工员、木工、焊工、电工、玻璃安装工等。

三、施工工艺1. 测量放线（1）根据主体结构施工图纸，进行现场复核，确定轴线、标高及预埋件位置。

（2）根据复核结果，进行全面测量放线，确定采光顶安装轴线、标高。

（3）垂直方向及水平方向控制做好标识，水平标高各楼层至少闭合一圈。

（4）严格控制测量误差，垂直方向偏差不大于10mm，水平方向偏差不大于4mm。

2. 预埋件施工（1）根据测量放线结果，进行预埋件定位。

（2）预埋件材质、规格型号、涂膜层厚度符合要求。

（3）预埋件与主体结构连接牢固，预埋件中心线偏差不大于5mm。

3. 钢骨架安装（1）根据测量放线结果，进行钢骨架定位。

（2）钢骨架焊接、连接牢固，焊接质量符合要求。

（3）钢骨架安装过程中，注意预留伸缩缝，防止因温度变化引起变形。

4. 玻璃安装（1）根据设计要求，选择安全玻璃，如夹层玻璃或夹层中空玻璃。

（2）单片玻璃厚度不宜小于6mm，夹层玻璃原片厚度不宜小于5mm。

（3）玻璃安装前，对钢骨架进行清理，确保无油污、灰尘等。

（4）玻璃安装过程中，采用电动葫芦或手动葫芦进行吊运，玻璃专用吊带固定。

（5）玻璃安装到位后，进行临时固定，确保玻璃安全。

5. 密封胶施工（1）选择符合要求的密封胶，如硅酮密封胶。

（2）按照设计要求，进行密封胶施工，确保密封效果。

（3）密封胶施工过程中，注意保持平整、均匀。

6. 防火、防雷处理（1）按照设计要求，进行防火涂料施工。

（2）进行避雷连接，确保采光顶安全。

7. 竣工验收（1）对采光顶进行自检、互检、专检，确保质量符合要求。

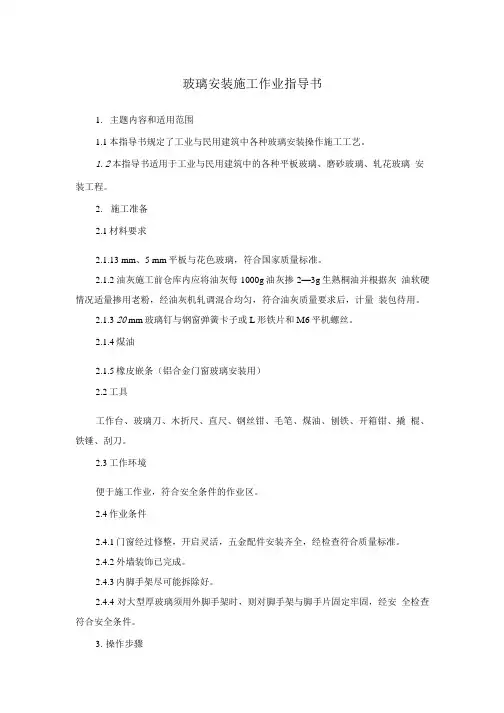

作业指导书--32玻璃安装施工作业指导书.doc

玻璃安装施工作业指导书1.主题内容和适用范围1.1本指导书规定了工业与民用建筑中各种玻璃安装操作施工工艺。

1.2本指导书适用于工业与民用建筑中的各种平板玻璃、磨砂玻璃、轧花玻璃安装工程。

2.施工准备2.1材料要求2.1.13 mm、5 mm平板与花色玻璃，符合国家质量标准。

2.1.2油灰施工前仓库内应将油灰每1000g油灰掺2—3g生熟桐油并根据灰油软硬情况适量掺用老粉，经油灰机轧调混合均匀，符合油灰质量要求后，计量装包待用。

2.1.3 20 mm玻璃钉与钢窗弹簧卡子或L形铁片和M6平机螺丝。

2.1.4煤油2.1.5橡皮嵌条（铝合金门窗玻璃安装用）2.2工具工作台、玻璃刀、木折尺、直尺、钢丝钳、毛笔、煤油、刨铁、开箱钳、撬棍、铁锤、刮刀。

2.3工作环境便于施工作业，符合安全条件的作业区。

2.4作业条件2.4.1门窗经过修整，开启灵活，五金配件安装齐全，经检查符合质量标准。

2.4.2外墙装饰已完成。

2.4.3内脚手架尽可能拆除好。

2.4.4对大型厚玻璃须用外脚手架时，则对脚手架与脚手片固定牢固，经安全检查符合安全条件。

3.操作步骤3.1量玻璃尺寸用直尺量出不同型号的玻璃框尺寸，将宽高各减去3 mm （每型号门窗玻璃尺寸应量之槿尺寸为准），并填好玻璃规格品种数量尺寸配料单，作为裁制玻璃和发料依据。

3.2裁制玻璃3.2.1按玻璃配料单尺寸进行裁制，按整片玻璃规格进行统筹计算，尽量减少损耗。

3.2 2裁制各种矩形玻璃要注意对角线长短必须一致，划口要齐直不能弯曲变形。

3.2.3划异形玻璃要事先划出样板或作做成套板，然后进行裁制，并依据样板再玻璃上涂煤油一层。

3.2.4大尺寸玻璃要划后进行试安装，小尺寸玻璃认为必须时也进行试安装符合时，再进行比量裁制。

3.3油灰复调3.3.1运到工地油灰在使用前必须在垫板上进行复调达到具有良好的可塑性，不粘乱刀或刨铁，抹时不断裂、不麻面，搓成细条不断，不粘手，具有附着力。

3.3.2复调油灰禁止在大理石、水磨石等面上或未油漆的和已油漆的木材面上进行复调和堆放油灰，以防止油污各种面层。

玻璃采光顶施工方案(1)

玻璃采光顶施工方案(1)在建筑设计和装修中，采光是一个至关重要的方面。

玻璃采光顶是一种常用的设计方案，它通过玻璃材料创造出优质的采光效果，为室内空间带来明亮和通透的感觉。

本文将介绍玻璃采光顶的施工方案及注意事项。

1. 材料准备在进行玻璃采光顶的施工前，首先要准备好所需的材料。

一般来说，玻璃采光顶的主要材料包括玻璃板、金属支架、密封胶等。

在选购材料时，要确保材料的质量和规格符合设计要求，以确保施工的质量和安全。

2. 施工步骤2.1 准备工作在进行施工前，需要对施工现场进行清理和准备工作。

清理施工区域，确保施工现场干净整洁，以确保施工过程中的安全。

2.2 安装金属支架首先，需要安装金属支架。

根据设计图纸的要求，确定支架的位置和数量，将支架固定在屋顶结构上，并确保支架水平稳固。

2.3 安装玻璃板接下来，将玻璃板安装在金属支架上。

将玻璃板逐一放置在支架上，使用专用工具将玻璃板固定在支架上。

在安装过程中，要注意避免玻璃板产生划痕或损坏。

2.4 密封胶处理最后，对玻璃板与金属支架的接口进行密封处理。

使用专门的密封胶填充接口处的空隙，确保玻璃与金属支架之间的密封性，防止雨水或风沙渗入。

3. 注意事项1.在施工过程中，要注意安全第一，严格遵守施工规范和操作规程，确保施工人员的安全。

2.施工过程中要注意防范意外事故的发生，采取必要的安全措施和防护措施，确保施工安全。

3.施工完成后，要进行验收和确认，确保施工质量符合设计要求，并及时处理可能存在的问题和缺陷。

通过以上施工方案及注意事项的实施，可以有效确保玻璃采光顶的施工质量和安全性，为室内空间提供良好的采光效果，提升建筑的品质和舒适度。

玻璃安装施工安全作业指导书

玻璃安装施工安全作业指导书
《玻璃安装施工安全作业指导书》
一、总则
1.本指导书以“保护施工人员的安全和健康”为基本原则，规范玻璃安装施工行为。

2.本指导书适用于所有参与玻璃安装施工的施工人员和安全管理人员。

二、岗位责任
1.施工领导要加强安全管理，认真学习安全生产相关知识，制定安全技术措施，做好施工人员的培训和安全教育。

2.安全管理人员必须熟知有关法律法规和安全技术规程，及时根据有关安全技术标准要求进行安全管理工作，完成各项安全管理任务。

3.施工人员必须认真遵守施工安全技术规程和安全操作规程，按照安全要求施工使用、调试玻璃安装设备，认真做好安全防护工作。

三、安全技术要求
1.施工之前，必须进行安全检查，检查安装地面，卸货设备及部件，确保施工有足够安全保障。

2.玻璃施工人员一定要佩戴安全帽，穿戴安全用品进行施工，以免发生抛物体及明火安全事故。

3.施工现场必须安排有受过专门培训的安全工作人员，并负责相关安全管理工作。

4.施工中的工具必须采用正规的施工工具，要保持干净整洁，
每次施工完成后要及时清理干净，防止发生安全事故。

5.施工时注意安全隐患，当有可能发生危险时，一定不要冒险，要及时采取预防措施，避免安全事故的发生。

四、总结
玻璃安装施工是复杂的，繁琐的，必须做到安全第一，加强安全生产意识，落实安全技术措施，确保安全施工质量，以保障施工人员的安全。

玻璃采光顶施工方案(3篇)

第1篇一、项目背景随着现代建筑技术的发展，玻璃采光顶作为一种新型建筑结构，因其采光、隔热、节能、美观等优点，在建筑行业中得到了广泛应用。

本文针对玻璃采光顶的施工，制定了一套详细的施工方案，以确保施工质量、安全、环保。

二、施工准备1. 施工组织（1）成立项目施工小组，明确各成员职责。

（2）组织施工人员培训，确保施工人员熟悉施工工艺、质量标准及安全操作规程。

（3）成立安全、质量、进度等专项小组，负责项目全过程管理。

2. 材料准备（1）玻璃：选择符合国家标准的高强度、高透光率的钢化玻璃或夹层玻璃。

（2）铝合金型材：选择符合国家标准的高质量铝合金型材，确保其强度、刚度及耐腐蚀性。

（3）密封材料：选用环保型、耐候性好的密封胶、密封条等。

（4）紧固件：选用高强度、耐腐蚀的螺栓、螺母等紧固件。

3. 施工工具准备（1）玻璃切割机、磨边机、钻孔机等玻璃加工设备。

（2）铝合金型材切割机、焊接机、弯曲机等铝合金加工设备。

（3）电动工具、手动工具等。

4. 施工场地准备（1）施工场地应平整、坚实，排水畅通。

（2）施工区域应设置安全警示标志，确保施工安全。

（3）施工区域应具备必要的临时用电、用水设施。

三、施工工艺1. 施工流程（1）施工测量：根据设计图纸，对施工区域进行测量，确定玻璃采光顶的尺寸和位置。

（2）基础施工：按照设计要求，进行基础施工，确保基础平整、坚实。

（3）铝合金型材加工：根据设计图纸，对铝合金型材进行切割、焊接、弯曲等加工。

（4）玻璃加工：根据设计图纸，对玻璃进行切割、磨边、钻孔等加工。

（5）玻璃与铝合金型材组装：将加工好的玻璃与铝合金型材进行组装，确保安装牢固。

（6）密封处理：对玻璃与铝合金型材的接缝处进行密封处理，确保密封性能。

（7）验收：对施工质量进行验收，确保达到设计要求。

2. 施工要点（1）施工测量：确保施工尺寸准确，为后续施工提供依据。

（2）基础施工：基础应平整、坚实，满足玻璃采光顶的承载要求。

玻璃安装施工安全作业指导书（2篇）

玻璃安装施工安全作业指导书1、进入施工现场应戴好安全帽。

搬运玻璃时，应戴上手套。

玻璃应立放紧靠。

高空装配及楷擦玻璃时，必须穿软底鞋，系好安全带，以保安全操作。

2、截割玻璃，应在指定场所进行。

截下的边角余料应集中投入木箱，及时处理。

3、截下的玻璃条及碎块，不得随意乱抛，应集中收集在木箱中。

大批量玻璃截割时，要有固定的工作室。

4、安装玻璃时应带工具袋。

木门窗玻璃安装时，严禁将钉子含在口内进行操作。

同一垂直面上不得上下交叉作业。

玻璃未固定前，不得歇工或休息，以防工具或玻璃掉落伤人。

5、安装门窗或隔断玻璃时，不得将梯子靠在门窗扇上或玻璃框上操作。

脚手架、脚手板、吊篮、长梯、高凳等，应认真检查是否牢固，绑扎有无松动，梯脚有无防滑护套，人字梯中间有无拉绳，符合要求后方可用以进行操作。

6、在高处安装玻璃，应将玻璃放置平稳，垂直下方禁止通行。

安装屋顶采光玻璃，应铺设脚手板或其他安全措施。

7、门窗玻璃安装后，应随手挂好风钩或插上插销，锁住窗扇，防止刮风损坏玻璃，并将多余玻璃、材料、工具清理入库。

8、玻璃安装时，操作人员应对门窗口及窗台抹灰和其他装饰项目加以保护。

门窗玻璃安装完毕后，应有专人看管维护，检查门窗关启情况。

9、拆除外脚手架、悬挑脚手架和活动吊篮架时，应有预防玻璃被污染及破损的保护措施。

10、大块玻璃安装完毕后，应在1.6m左右高处，粘贴彩色醒目标志，以免误撞损坏玻璃。

对于面积较大、价格昂贵的特种玻璃，应有妥善保护措施。

玻璃安装施工安全作业指导书（2）一、引言玻璃安装施工作为一项高风险作业，要求参加施工的工人具备丰富的经验和专业知识，并且需要严格遵守相关的安全操作规程和程序。

本指导书旨在提供一些基本的安全指导和操作规范，以确保施工过程中的安全性。

二、施工前的准备工作1.确定施工范围：在开始施工前，需要明确确定施工的具体范围和位置，并对施工现场进行评估和测量。

2.材料准备：准备好需要使用的玻璃材料，并对其进行检查，确保没有破损或者缺陷。

玻璃顶遮阳工程施工方案(3篇)

第1篇一、工程概况本工程位于某市某小区，占地面积约为1000平方米，建筑面积约为800平方米。

本工程采用玻璃顶设计，玻璃顶面积约为500平方米。

为满足业主对遮阳、节能、美观等要求，特制定本玻璃顶遮阳工程施工方案。

二、施工准备1. 施工组织设计（1）成立玻璃顶遮阳工程施工小组，明确各成员职责。

（2）制定施工进度计划，确保工程按时完成。

（3）制定质量保证措施，确保工程质量。

（4）制定安全生产措施，确保施工安全。

2. 材料准备（1）玻璃：选用优质钢化玻璃，符合国家相关标准。

（2）遮阳帘：选用优质遮阳帘，具有抗紫外线、耐候性强等特点。

（3）铝型材：选用优质铝合金型材，表面处理采用电泳喷涂工艺。

（4）配件：选用优质五金配件，如螺丝、密封条等。

3. 机械设备准备（1）电动切割机：用于切割玻璃、铝型材。

（2）电动钻机：用于钻孔、打眼。

（3）电动扳手：用于紧固螺丝。

（4）电动螺丝刀：用于拧紧螺丝。

（5）玻璃清洁剂：用于清洁玻璃。

（6）防护用品：如安全帽、手套、眼镜等。

三、施工工艺1. 玻璃安装（1）清理现场，确保无杂物。

（2）测量玻璃尺寸，切割玻璃。

（3）在玻璃上标出安装位置，并用铅笔做标记。

（4）将玻璃安装在预埋的铝合金型材上，确保玻璃与型材接触紧密。

（5）检查玻璃安装质量，确保无松动、翘曲等现象。

2. 遮阳帘安装（1）测量遮阳帘尺寸，切割遮阳帘。

（2）在遮阳帘上标出安装位置，并用铅笔做标记。

（3）将遮阳帘安装在预埋的铝合金型材上，确保遮阳帘与型材接触紧密。

（4）调整遮阳帘，使其平整、无皱褶。

（5）检查遮阳帘安装质量，确保无松动、翘曲等现象。

3. 铝合金型材安装（1）测量铝合金型材尺寸，切割铝合金型材。

（2）在铝合金型材上标出安装位置，并用铅笔做标记。

（3）将铝合金型材安装在预埋的混凝土梁上，确保铝合金型材与混凝土梁接触紧密。

（4）检查铝合金型材安装质量，确保无松动、翘曲等现象。

4. 配件安装（1）测量配件尺寸，切割配件。

玻璃施工作业指导书

玻璃施工作业指导书1. 简介本指导书旨在提供玻璃施工作业的相关指导和操作步骤，以确保施工过程安全、高效和质量可控。

2. 施工前准备在开始施工之前，应做好以下准备工作：2.1 确定施工要求首先，需要明确施工的具体要求。

包括玻璃类型、尺寸、位置、安装方式等。

与客户或设计方进行充分沟通，确保施工的准确性。

2.2 检查施工现场在施工现场，需要进行必要的安全检查和环境评估。

确保施工区域安全、无隐患，并提前处理存在的问题。

2.3 准备所需材料和工具根据施工要求，准备所需的玻璃及其安装、固定所需的相关材料，如胶水、密封胶等。

同时，确保所需工具齐全，如玻璃吸盘、切割刀、尺子等。

2.4 员工培训和安全防护在施工前，对相关员工进行必要的培训，确保其了解施工流程和安全要求，并掌握正确的操作方法。

同时，配备必要的个人防护装备，如手套、护目镜等，确保施工人员的安全。

3. 施工步骤根据施工需求，按照以下步骤进行玻璃施工：3.1 测量玻璃尺寸使用尺子或量具测量边长、厚度等参数，确保准确的玻璃尺寸。

3.2 切割玻璃根据测量结果，使用切割刀等工具对玻璃进行切割。

切割时要注意保持平稳的手势并均匀施力，避免切割出现裂纹或不规则边缘。

3.3 封边处理对切割好的玻璃边缘进行封边处理，使用适当的工具和材料进行修整，防止玻璃边缘易碎或划伤。

3.4 清洁和准备安装位置在玻璃插入的安装位置上清洁和准备好，确保无灰尘、杂物等，以确保安装牢固和美观。

3.5 安装玻璃将准备好的玻璃小心地放置或插入到安装位置上。

3.6 固定和密封使用适当的固定材料，如玻璃胶或金属夹杂等，将玻璃固定在安装位置上。

同时，使用密封胶等材料对玻璃边缘进行密封，防止水汽、灰尘等进入。

3.7 清理和检查施工完成后，清理施工现场，并进行玻璃的清洁。

最后，对施工质量进行检查，确保玻璃安装牢固、表面无划伤等。

4. 安全注意事项•施工人员必须佩戴好个人防护装备，如手套、护目镜等。

•施工现场必须保持整洁，杂物必须及时清理。

采光顶的施工方案范本

采光顶施工方案工程名称：建设单位：编制单位：编制人：审核人：审批人：编制日期：目录一、工程概况二、工程总体指导思想三、玻璃采光顶制作与现场施工说明（一）玻璃采光顶制作准备及设备（二）玻璃采光顶生产制作流程（三）工程现场施工整体步骤四、施工各阶段工作内容及管理方法（一）进场前的施工准备工作（二）进场后项目管理班子重用工作（三）完工后善后工作（四）质量保证措施、安全保障措施五、防雨水渗漏的措施附表：工程施工管理组织机构图附表：工程进度计划安排表一、工程概况：工程名称：工程量：总包方：施工方：二、工程总体指导思想为按期保质保量的完成此项目工程，我公司将积极配合业主及总包方，严格履行分包合同，按照工程设计要求，严格执行行业标准JGJ/T139-2001《玻璃幕墙工程质量检验标准》及相关规范、规程的要求，加强现场施工组织管理，保证工程进度、质量、安全等各方面工作的全面完成和提高。

为此公司将派出富有多年施工管理经验和实力的项目管理人员，精心安排，并组织高水平、高素质的施工队伍，精心施工，充分发挥我公司在技术、设备及管理上的优势，安全生产，文明施工，树形象、建精品。

4、施工现场准备4.1确定施工用的办公、制作、存储、生活、居住等临时用房；4.2安装调试施工设备按照施工设备需要量计划，组织施工设备进场，将施工设备安置在规定的地点，对固定的设备要进行就位、接电源、调试和保养等工作，对所有施工设备都必须在开工前进行试运转；4.3按照材料，零部件的需要量计划组织进场，并存放在指定地点。

4.4接通施工临时用水及电源临时用电尽量利用现有就近电源，通过架空线路或电缆拖线板的形式接至工地专用电箱，专用电箱到各接点采用电缆拖线供电方式，电缆线用保护层橡胶套电缆，严格禁止使用花线、塑料铜苾线做拖引线，水源利用土建及现有水源。

5.安装施工设备构件搬运、吊装时不得碰撞和损坏，应按品种和规格堆放在特种架子或垫木上。

在室外堆放时，应采取保护措施，构件安装前均应进行检验和校正，构件应平直、规方、不得有变形和损坏，不合格的构件不得安装。

玻璃采光顶施工方案（1）

玻璃采光顶施工方案（1）钢结构采光顶施工方案日期：2012-5-23施工方案目录一、工程概况及特点二、编制依据三、总体部署１. 组织机构、职责及技术管理人员配置２. 生产、安装部署３. 进度安排４. 质量控制四、材料供应五、厂内生产制作１. 翻样和出图控制２. 材料进厂控制３. 生产制作的次序及进度安排４. 生产制作过程及质量控制５. 生产制作的质量保证措施６. 厂内生产进度保证措施六、包装、运输、装卸、堆放七、现场安装施工１. 准备工作２. 安装总体部署３. 主要工序安装施工方法及质量要求４. 安装施工质量保证措施５. 工期保证措施６. 现场安全及文明施工措施八、附现场施工进度计划表一、工程概况及特点1．本工程为钢结构采光顶工程2．工程特点⑵钢结构安装工程按业主要求15天完工，我公司在通过对该工程总体工程量计算分析以及结合我公司现有的生产安装能力，力争按业主要求工期内完工。

⑷工程质量要求达到“合格”标准；⑸施工配合密切，要求生产、运输、安全教育同步协调交叉进行，确保工程工期质量满足要求；⑹鉴于该工程以上特点，就要求总体工程在生产、运输、施工安装等各个环节中必须穿插交叉进行，对各阶段制定科学而又周密的进度计划，人员安排计划，对厂内现有人力、物力资源进行优化配置，加强管理监督，在保证按业方规定的工期完成工程的前提下，确保施工质量一次到位。

二、编制依据1、采用（依据）的国家行业及有关技术和验收的标准、规范《建设工程施工现场管理规定》《建设工程质量管理方法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》《建设项目（工程）竣工验收办法》《钢结构焊缝外形尺寸》《钢结构施工及验收规范》（B50205-2001）《建筑工程施工质量验收统一标准》（GB50300-2001）《钢结构设计规范》（GB50017）《碳素结构钢》（GB699-99）《合金钢技术条件》（GB3077-88）《低压流体输送用焊接钢管》(GB/T3092-93）《碳钢焊条》（GB/T5117-95）《气体保护电弧焊用碳钢低合金钢焊丝》（GB／T8110－95）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《涂装前钢材表面锈蚀等级和除绣等级》（GB8923-99）《建筑钢结构焊接规程》（JGJ81-2002）《紧固件机械性能、螺栓和螺钉》(GB3098.1)《热轧钢板和钢带的尺寸、外形、重量及允许偏差》(GB709-88) 《钢结构高强螺栓连接设计、施工验收规程》(JGJ82-91)《建筑钢结构焊接技术规程》(JGJ81-2002)《钢结构制作、安装施工规程》(YB9254-95)三、总体部署1．组织机构、职责及技术管理人员配置针对本工程的特点及本工程对于本公司今后发展重要性，公司将拿出全部努力来保质、保量、保工期、保安全地完成工程的制作加工任务，为此公司将组建以公司总经理为首的由项目经理等组成的本工程项目领导小组来综合管理本工程的业务、技术、制作加工、运输、安装、质量保证等工作，以充分保证本工程所需的一切资源，包括设计、技术翻样、工艺、原材料供应、制作加工设备、劳动力组织安排、质量控制、运输、安装及时与业主、设计、监理和兄弟施工单位等的配合，具体由本公司派一位经理专门担任本工程项目总指挥，具体计划和落实各项具体工作，各职能部门均必须首先满足本工程所需的资源及严格完成本工程的所有任务，由公司优秀项目经理担任本工程项目经理，负责现场安装施工，以确保工程制作加工各安装任务的顺利完成，确保业主满意。

玻璃工程作业指导书(已改)

玻璃工程作业指导书一、钢、木框扇玻璃及玻璃砖安装（一）施工准备1、材料（1）玻璃或玻璃砖：品种、规格按设计要求选用。

（2）油灰：可在市场上买成品，也可参照下列重量配合比自行配制：蚬灰粉：桐油：水-100:27.5:2.5。

先把水和部分桐油加进蚬灰内，用电动捶振捣，边捣边拌和，以后再把其余桐油逐渐加入，用电动锤棒捣4小时后成桐油灰。

鉴别油灰的技术性能可参照下指标：1）外观：为灰黄色稠塑性固体膏状物，手感柔软，有拉力、支撑力，有桐油香味，粘性很强等特征。

2）硬化：油灰涂抹后，在常温下5昼夜内硬化。

3）用于钢门窗玻璃的油灰，应有防锈性。

（3）其他材料：红丹、玻璃钉、钢丝卡子，橡皮垫、木条、煤油等。

2、作业条件（1）玻璃应在内外门窗经框扇校正和五金安装后，在涂刷最后一遍涂料前进行安装。

玻璃隔断的玻璃安装，参照上述要求进行。

（2）钢门窗正式安装玻璃前，要检查是否有扭曲，应进行修理和挑选后，再安装玻璃。

（3）玻璃安装前应按照设计要求尺寸，预先集中裁制，其长宽各应缩小遮盖玻璃槽（子口）宽度的1/4。

并按不同规格和安装顺序码放在安全处备用。

对于集中加工后进场的半成品，应有针对性的选择几樘进行试安装，提前核实来料的尺寸，留量是否合格（上下余量3mm，两边余量4mm），边缘不得有斜曲或缺角等情况。

必要时应作再加工处理或更换。

（4）将需要安装的玻璃，按部位分规格、数量分别将已裁好的玻璃分送就位。

（二）操作工艺1、安装顺序：一般应先安外门窗，后安内门窗。

2、木框扇玻璃安装前，应将裁口内的污垢清除干净，并沿裁口的全长均匀涂抹1-3mm厚的底油灰。

随后把玻离推铺平整、压实后收净底灰。

四边分别钉上钉子，间距为150-200mm，每边不少于两个钉子。

钉完后用手轻敲玻璃，如响声坚实，说明玻璃安装平实；如响声啪啦啪啦，说明油灰不严，取下玻璃重新安装，然后用油灰填实抹光；如采用木压条固定时，应先涂干性油，并不得将玻璃压得过紧。

3、钢门窗安装玻璃，先落底油灰，后放玻璃压平稳，用钢丝卡或胶粒码固定，钢门窗上每个孔都要安放钢丝卡或胶粒码且每边不得少于两个，并用油灰填实抹光；然后再将底油灰收好，底油灰要求饱满，不能有空壳，如发现有空壳，要立即补灰修好。

屋面工程玻璃采光顶施工方案

屋面工程玻璃采光顶施工4.10.1、玻璃采光顶施工应在主体结构验收合格后进行；采光顶的支承构件与主体结构连接的预埋件应按设计要求埋设。

4.10.2、玻璃采光顶的施工测量应与主体结构测量相配合，测量偏差应及时调整，不得积累；施工过程中应定期对采光顶的安装定位基准点进行校核。

4.10.3、玻璃采光顶的支承构件、玻璃组件及附件，其材料的品种、规格、色泽和性能应符合设计要求和技术标准的规定。

4.10.4、玻璃采光顶施工完毕，应进行雨后观察、整体或局部淋水试验，檐沟、天沟应进行蓄水试验，并应填写淋水和蓄水试验记录。

4.10.5、框支承玻璃采光顶的安装施工应符合下列规定：⑴、应裉据采光顶分格测量，确定采光顶各分格点的空间定位；⑵、支承结构应按顺序安装，采光顶框架组件安装就位、调整后应及时紧固；不同金属材料的接触面应采用隔离材料；⑶、采光顶的周边封堵收口、屋脊处压边收口、支座处封口处理，均应铺设平整且可靠固定；⑷、采光顶天沟、排水槽、通气槽及雨水排出口等细部构造应符合设计要求；⑸、装饰压板应顺流水方向设置，表面应平整，接缝应符合设计要求。

4.10.6、点支承玻璃采光顶的安装施工应符合下列规定：⑴、应根据采光顶分格测量，确定采光顶各分格点的空间定位；⑵、钢桁架及网架结构安装就位、调整后应及时紧固；钢索杆结构的拉索、拉杆预应力施加应符合设计要求；⑶、采光顶应采用不锈钢驳接组件装配，爪件安装前应精确定出其安装位置；⑷、玻璃宜采用机械吸盘安装，并应采取必要的安全措施；⑸、玻璃接缝应采用硅酬耐候密封胶；⑹、中空玻璃钻孔周边应采取多道密封措施。

4.10.7、明框玻璃组件组装应符合下列规定：⑴、玻璃与构件槽口的配合应符合设计要求和技术标准的规定；⑵、玻璃四周密封胶条的材质、型号应符合设计要求，镶嵌应平整、密实，胶条的长度宜大于边框内槽口长度1.5%〜2.0%，胶条在转角处应斜面断开，并应用粘结剂粘结牢固；⑶、组件中的导气孔及排水孔设置应符合设计要求，组装时应保持孔道通畅；⑷、明框玻璃组件应拼装严密，框缝密封应采用硅酮耐候密封胶。

玻璃采光顶施工方案

玻璃采光顶施工方案商业裙房玻璃采光顶，采用12mmLow-E+12A+8mm(半钢化)+1.52PVB+8mm(半钢化)夹胶彩釉玻璃；非可视区室外部分采用3mm厚铝单板，室内为3mm厚穿孔铝单板（样式待定）或吸音板；采光顶局部设置电动排烟窗，采用不锈钢排水沟(2mm厚，SUS316L)；周边采用3mm厚铝单板包覆。

1施工流程测量放线→主次钢龙骨吊装→钢龙骨表面处理→玻璃安装→不锈钢水槽安装→打胶清理2施工工艺2.1测量放线1）屋面采光顶几何形状为呈弧形曲面，两端各个点位标高标高各不相同，各点空间坐标均发生变化，定位计算难度高。

2）钢结构跨度大，安装完成整体卸载后，钢结构可能存在沉降、变形。

幕墙施工针对以上两点，需要充分考虑构建加工制作误差、加工检验数据、测量及安装误差，钢结构的沉降、变形的基础上制定幕墙专项质量控制方案，并根据施工中实时反馈的检测数据，及时调整和制定阶段性的控制方案及措施。

在软件中导入实际测量数据，模拟控制平面、控制点，通过1：1模拟回执测量放线图纸，指导现场施工。

测量工作的准备和要求a)派出专业测量队伍，选择优质的测量仪器，根据工程特点配备全站仪、经纬仪、水准仪等测量工具，并委托第三方专业测量机构定期检查。

b）与土建施工测量班组、钢结构安装测量班进行密切息交流及沟通，协同合作。

积极贯彻总包测量管理措施进行测量工作。

c）选派丰富经验的测量工程师投入屋面整体幕墙工程工作中来，成立专业测量小组，为玻璃天窗、金属屋面制定专业的测量方案。

d）测量人员应接受专业研究及技能培训，熟练掌握仪器操作规程，熟悉测量理论，针对工程特点、具体情况采用正确的观测方法及操作规程，对实施过程中出现的问题能分析原因，能运用误差理论进行平差计算，做到正确、及时、精确地完成每次观测任务。

e)技术交底和安全交底：由设计人员和项目工程师进行施工图交底。

安全员应在施工过程中进行安全交底。

2.2主次龙骨吊装本系统支撑系统主梁采用300*100*10mm、次框采用80*80*5mm，表面氟碳喷涂。

玻璃采光顶铺装工程施工作业指导书

玻璃采光顶铺装1.适用范围采光顶设计时要考虑建筑功能的使用过程中的噪声问题，玻璃采光顶的防雷进行设计；对于主体结构型的玻璃采光顶，其结构部分应满足结构防火的要求。

采光系数的设计应该按照采光的要求进行设计，寒冷地区结构抗脆断能力的要求进行设计。

2.施工准备(1)作业面要求施工前，作业平台要搭设完成、作业人员应配备相应的安全防护措施，安全带要高挂低用。

(2)人员要求对现场施工的技术、管理人员进行技术交底，并编制相应的施工计划，交底的主要内容有：①工程概况及施工部署；②进场教育及安全、技术交底③施工组织设计；④质量、安全控制要点及组织纪律。

⑤在现场与前道施工工序做好交接、协调工作。

(3)机械设备要求主要施工设备：电焊机、电钻、工具车等，所用的检测手段主要有：水准仪、经纬仪、测力扳手、氧气、乙焕、千斤顶钢卷尺、配电盘(含电表)、板手、电缆线、钢丝绳、照明灯、切割机、钢据、钾钉钳钢丝钳、上弯、下弯板手、其余小件手工具如安全帽、工具箱等由各安装队准备。

（4）材料要求采光顶玻璃及玻璃组件的制作，应符合现行行业标准《建筑玻璃采光顶》JG/T231的有关规定。

采光顶玻璃表面应平整、洁净、颜色应均匀一致。

玻璃采光顶与周边墙体之间的连接，应符合设计要求。

采光顶玻璃及其配套材料的质量（出厂合格证和质量检验报告），应符合设计要求。

3.技术要求玻璃采光顶不得有渗漏现象，进行雨后观察或临水试验。

硅酮耐候胶密封胶的打注应密实、连续、饱满，粘结应牢固，不得有气泡、开裂、脱落缺陷。

玻璃采光顶铺装应平整、顺直；排水坡度符合设计要求。

玻璃采光顶的冷凝水收集和排除构造，应符合设计要求。

明框玻璃采光顶的外露金属框或压条应横平竖直，压条应安装牢固，隐框玻璃采光顶的玻璃分格拼缝应横平竖直，均匀一致。

点支承玻璃采光顶的支承装置应安装牢固，配合应严密；支承装置不得与玻璃直接接触。

采光顶玻璃的密封胶应横平竖直，深浅应一致，宽窄应均匀，应光滑顺直。

4.作业程序与工艺流程测量放线及结构检查一钢结构安装一玻璃板块安装一注胶及清理一百叶窗安装一屋面彩钢板安装。

玻璃采光顶安装工程施工建筑施工

第一章玻璃采光顶安装工程施工第一节料供给本公司严格按建筑施工合同和设计要求，依据受控的作业指导书进展原材料采购和质量控制。

对本工程的材料供给，各部门履行以下职责，以充分保证材料的及时供给和质量控制。

1、技术部根据标准及设计图及时算出所需原辅材料和外购零配件的规格、品种、型号、数量、质量要求以及设计或甲方指定的产品，送交综合方案部。

2、综合方案部根据公司库存情况,及时排定原材料及零配件的采购需求方案,并具体说明材料品种、规格、型号、数量、质量要求，产地及分批次到货日期，送交供给部。

3、供给部根据采购需求方案及合格分承包方的供给能力，即使编制采购作业任务书，责任落实到人，保质、保量、准时供货到厂。

对特殊材料应及时组织对分承包方的评定，采购文件应指明采购材料的名称、规格、型号、数量、采用的标准、质量要求及验收容和依据。

4、质管部负责进厂材料的及时检验、验收，根据作业指导书的验收规和作业方法进展严格进货检验。

确保原材料的质量。

5、材料仓库应按规定保管好材料，并做好相应标识，作到堆放合理，标识明晰，先进先出。

第二节包装、运输、装卸、堆放厂生产进度保证措施本工程的生产进度必须按总体方案执行，生产必须满足安装的要求，所以总体进度方案应得到生产、质量、安装等部门的论证和认可，其他部门应密切配合，各司其责，1、包装：出、厂产品〔零部件、构件等〕均按功能要求进展包装。

包装后，在包装物外进展编号，记录包装物产品规格、零件编号、数量清单，以便核对和现场验收。

2、运输：构件运输过程中应采取有效措施防止构件扭曲变形和外表油漆破坏，根据产品的特性长度确定运输工具，确保产品质量和运输平安，梁尽量采用长货车，特殊长度应对车厢进展适当改装。

应与运输公司签定行车平安责任协议严禁野蛮装卸。

3、装卸：原那么上梁、构件都用吊车或行车装运，其他杆件和零件可用铲车装卸。

卸货时，均应采用吊车卸货，严禁自由卸货，装卸时应轻拿轻放，车上堆放合理，绑扎结实，装车时有专人检查。
