注塑成型工艺参数说明
常用塑料注塑工艺参数
六、聚乙烯（PE）塑料注塑工艺特性与工艺参数的设定
1、吸湿性小(<0.01%)，成型前可不干燥；必要时，可在70～ 80℃下，干燥1～2h。
3、HIPS中可以掺入PS使用。随着PS掺入量的增加，熔体流动 性变好，制品的刚性、表面光洁度提高，但脆性也加大。
4、典型HIPS－－奇美公司的POLYREX®，如PH－88（高冲击级）
的主要加工参数
பைடு நூலகம்
四、ABS塑料注塑工艺特性与工艺参数的设定
1、其结构中有极性基团，所以易吸湿。加工前通常要进行干燥， 以消除制品上因水份而产生的银纹及气泡等缺陷。干燥条件 为：在80～90℃的循环热风干燥器中干燥2～4h。
七、RPVC注塑工艺特性与工艺参数的设定
1、RPVC是典型的热敏性塑料。经过稳定化的RPVC即使在不太高的温度 下如180℃，如果时间很长（如40min以上）仍会导致RPVC严重分解。 所以要严格控制成型温度和物料在料筒中的停留时间。RPVC的成型温度 范围在160～200℃之间。通常为160～190℃,最高不超过200℃；料筒 温度分布通常采用阶梯式设置；喷嘴温度应比料筒末端温度低10～20℃。
设备的温度控制系统应指标准确，反应灵敏；
螺杆长径比可小些，螺杆头部呈尖头；螺杆的压缩比为2～2.5， 螺杆的三段长度可分别设置为40%、40%和20%；
选用孔径的通用喷嘴，并配有加热控温装置；
掌握好清洗料筒的技术；
注意温升程序，并在料筒升温过程中，应密切注意温升情况。
料筒内的物料是否过热，可通过主流道料的表面是否有棕色条纹 来判断。如果主流道的料有棕色条纹，则说明料筒内的塑料已过 热，应立即采取措施，对料筒进行清洗，切不可继续操作；
注塑工艺参数【详细】
在塑料原料、注塑机和模具确定之后，注塑工艺参数的选择和控制是保证制件质量的关键。
需要对注塑计量装置、锁模力、注射压力、注塑周期（注塑时间、保压时间、冷却时间、开合模时间）、料桶温度、模具温度等参数进行设置。
下面对注塑温度、注塑压力、注塑时间和成型周期参数进行介绍。
1．注塑温度注塑温度包括料桶温度、喷嘴温度和模具温度等。
前两个温度主要是影响塑料的塑化和流动，而后一个温度主要是影响塑料的注塑和冷却。
料桶温度料桶温度的选择应保证塑料塑化良好，料桶温度的设定应该考虑塑料原料的特点、注塑机的类型、制品壁厚及形状等客观条件。
喷嘴温度喷嘴温度一般略低于料桶的最高温度，要考虑到熔料温度可以从注塑瞬间发生的摩擦过程中得到提高。
喷嘴温度如果被调得太低，可能会造成冷料堵塞喷嘴孔道，或在成型下一个制品时将冷料带入使制品带有“冷料斑”。
最佳的喷嘴温度和料桶温度，要与其他工艺条件综合来分析，考虑其影响因素，才能确定。
模具温度模具温度对制品的内在性能和表观质量影响很大，是最为关键的参数之一。
模具温度主要由塑料有无结晶性、制品的尺寸与结构、性能要求以及其他工艺条件（熔料温度、注塑速度及注塑压力、模塑周期等）来综合决定。
2．注塑压力注塑模塑过程中的压力包括塑化压力（常称背压）、注塑压力和保压压力，它们直接影响塑料的塑化和制品的质量。
塑化压力（背压）塑化压力是指采用螺杆式注塑机时，螺杆顶部熔料在螺杆转动后退时所受到的压力，这种压力的大小可以通过液压系统中的溢流阀来进行调整。
注塑压力所有注塑机的注塑压力都是以柱塞或螺杆顶部对塑料所施的压力为准的。
注塑压力在注塑成型中所起的主要作用是克服塑料从料桶流向型腔的流动阻力、给予熔料充模的速率以及对熔料进行压实，有利于填充型腔。
注塑压力的选择应该考虑制品的结构和模具的结构、塑料品种、注塑机类型等因素。
保压压力从模腔填满塑料后，继续施加于模腔塑料上的注塑压力，直到浇口完全冷却密封的一段时间内，都要维持一个相当高的压力，这就是保压压力。
注塑成型工艺流程及工艺参数
注塑成型工艺流程及工艺参数塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程.1、填充阶段填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。
理论上，填充时间越短,成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。
高速填充。
如图1—2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。
因此在流动控制阶段，填充行为往往取决于待填充的体积大小。
即在流动控制阶段,由于高速填充,熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显,于是速率的效用占了上风。
λ低速填充。
如图1—3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。
由于热塑料补充速率较慢，流动较为缓慢,使热传导效应较为明显,热量迅速为冷模壁带走。
加上较少量的粘滞加热现象,固化层厚度较厚,又进一步增加壁部较薄处的流动阻力。
λ由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。
因此两股塑料熔胶在交汇时,接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。
在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。
熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。
一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同,增加了熔接区域的强度;反之在低温区域，熔接强度较差。
2、保压阶段保压阶段的作用是持续施加压力,压实熔体，增加塑料密度（增密）,以补偿塑料的收缩行为。
常用塑料的注塑工艺参数介绍

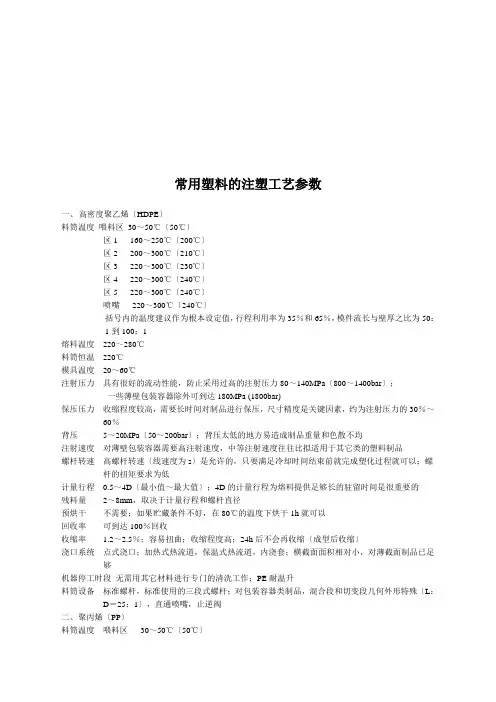

常用塑料的注塑工艺参数一、高密度聚乙烯〔HDPE〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa〔50～200bar〕；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为s〕是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀二、聚丙烯〔PP〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔220℃〕区3 220～300℃〔240℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力防止制品产生缩壁，需要很长时间对制品进行保压〔约为循环时间的30％〕；约为注射压力的30％～60％背压5～20MPa〔50～200bar〕注射速度对薄壁包装容器需要高的注射速度〔带蓄能器〕；中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为1.3m/s〕是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否那么易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀三、聚苯乙烯〔PS〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔230℃〕区5 220～300℃〔230℃〕喷嘴220～300℃〔230℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa〔50～100bar〕；在背压太低的地方，熔料中易产生气泡〔制品中有灰黑纹路〕注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速〔最大线速度为s〕是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑〔PVC－U〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 165～180℃〔170℃〕区3 180～210℃〔190℃〕区4 180～210℃〔200℃〕区5 180～210℃〔200℃〕喷嘴180～210℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa〔800～1600bar〕保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量〔关闭热量输入控制〕比从料筒加热圈产生的热量更好；背压不超过30MPa〔300bar〕注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯〔P－PVC〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 150～180℃〔165℃〕区3 160～220℃〔180℃〕区4 160～220℃〔190℃〕区5 160～220℃〔190℃〕喷嘴160～220℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa〔800～1200bar〕保压压力注射压力的30％～60％背压5～10MPa〔50～100bar〕注射速度为了获得好的外表质量，注射不应该太快〔如果必要，采用多级注射〕螺杆转速设置中等螺杆转速，最大折合线速度为计量行程 1.0～残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6〔PA6〕料筒温度喂料区60～90℃〔70℃〕区1 230～240℃〔240℃〕区2 230～240℃〔240℃〕区3 240～250℃〔250℃〕区4 240～250℃〔250℃〕区5 240～250℃〔250℃〕喷嘴230～240℃〔250℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa〔1000～1600bar〕，如果是加工薄截面长流道制品〔如电线扎带〕，那么需要到达180MPa〔1800bar〕保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。
注塑成型工艺参数说明
注塑成型工艺参数说明注塑成型工艺是一种常用的塑胶加工方法，广泛应用于各类塑胶制品的生产中。
注塑成型工艺参数的设置对产品质量、生产效率以及设备的使用寿命等方面都有重要影响。
本文将从注塑成型工艺参数的选择、调整和影响等方面进行详细说明，以帮助读者更好地了解注塑成型工艺。
注塑成型工艺参数包括射胶压力、射胶速度、射胶时间、保压压力、保压时间、冷却时间等。
其中，射胶压力是指塑料在射胶过程中受到的压力。
射胶速度是指射胶过程中塑料流动的速度。
射胶时间是指射胶过程的时间长度。
保压压力是指在保压阶段，射胶机施加在模具上的压力。
保压时间是指保压阶段的时间长度。
冷却时间是指模具中塑料冷却的时间长度。
在注塑成型过程中，这些工艺参数的选择和调整是非常重要的。
它们会直接影响塑料在模具中的充填、压实、冷却和脱模等各个环节，从而影响产品的尺寸、外观和性能等方面。
例如，射胶压力和速度的设置会影响塑料的流动性，高压高速的射胶会使得塑料充填更充分，但也容易引起气泡、热失真等问题；保压压力的设置会影响产品的收缩率和内应力，过高的保压压力会导致产品变形，过低则可能导致产品尺寸不稳定。
因此，合理选择和调整这些工艺参数，对于保证产品质量和提高生产效率至关重要。
注塑成型工艺参数的选择和调整需要根据具体的产品要求和塑料材料的性质进行。
首先，需要根据产品的尺寸、结构和要求等方面确定合适的射胶压力、速度和时间等参数。
一般来说，较大尺寸的产品需要较高的压力和速度，而较小尺寸的产品则相对较低。
同时，还应考虑塑料在射胶过程中的热失真和熔体稳定性等问题。
其次，需要根据塑料材料的性质选择合适的保压参数。
不同的塑料材料具有不同的熔点、固化时间和流动性等特性，对于不同的材料需要设置不同的保压压力和时间。
最后，冷却时间的设置也是十分重要的，它会直接影响产品的冷却速度和收缩率等方面。
冷却时间过短会导致产品尺寸不稳定，过长则会降低生产效率。
总之，注塑成型工艺参数的选择和调整对于产品质量和生产效率具有重要影响。
常用塑料的注塑工艺参数
常用塑料的注塑工艺参数注塑成型是目前塑料加工领域最为常见、也最为广泛的加工方式之一。
而塑料产品质量好坏与注塑工艺的优劣分不开。
因此，正确掌握塑料注塑成型的工艺参数非常重要。
本文将以常用的塑料种类为切入点，详细介绍其注塑工艺参数。
一、聚丙烯（PP）的注塑工艺参数：聚丙烯（PP）是一种热塑性树脂，具有良好的耐酸碱性和耐热性，是一种广泛应用于日常生活和工业中的塑料。
其注塑工艺参数如下：1.注塑温度：200-250℃2.模具温度：30-60℃3.注塑压力：60-100MPa4.射出速度：高于30mm/s5.冷却时间：15-30s二、聚苯乙烯（PS）的注塑工艺参数：聚苯乙烯（PS）是一种透明的、热塑性的合成树脂，具有优良的透明性和抗冲击性能。
其注塑工艺参数如下：1.注塑温度：180-230℃2.模具温度：20-60℃3.注塑压力：50-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s三、聚碳酸酯（PC）的注塑工艺参数：聚碳酸酯（PC）是一种优良的工程塑料，具有很高的耐热性、抗冲击性和透明性等优点，广泛用于制造电子产品、汽车零部件、音响系统等。
其注塑工艺参数如下：1.注塑温度：260-330℃2.模具温度：80-110℃3.注塑压力：80-140MPa4.射出速度：高于50mm/s5.冷却时间：40-60s四、尼龙（PA）的注塑工艺参数：尼龙（PA）是一种聚酰胺类塑料，具有高的强度和耐磨性，被广泛用于制造化学纤维、汽车零部件和运动器材等领域。
其注塑工艺参数如下：1.注塑温度：240-290℃2.模具温度：80-110℃3.注塑压力：50-120MPa4.射出速度：高于40mm/s5.冷却时间：30-40s五、聚乙烯（PE）的注塑工艺参数：聚乙烯（PE）是一种低密度聚乙烯和高密度聚乙烯两种类型，是一种透明、柔韧的塑料材料，被广泛应用于制造塑料袋、垃圾桶和水暖管道等产品。
其注塑工艺参数如下：1.注塑温度：160-220℃2.模具温度：20-60℃3.注塑压力：30-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s在实际注塑生产中，各种塑料的注塑工艺参数应根据具体情况进行调整，以确保产品的质量。
常用注塑工艺参数
常用注塑工艺参数注塑工艺参数是指在注塑成型过程中需要设置的各项参数，包括料筒温度、注塑压力、注射速度、保压时间、冷却时间等。
这些参数的设置将直接影响到注塑成型的质量和效率。
下面是一些常用的注塑工艺参数。
1.料筒温度：注塑过程中需保持一定的料筒温度，一般分为上料区、加热区和冷却区。
上料区用于将塑料原料加热至熔融状态，一般设置较低的温度，避免原料在上料过程中过度熔化或变质。
加热区用于将熔融状态的塑料加热至合适的注射温度，一般设置较高的温度。
冷却区用于降低热塑性塑料的温度，避免注射后的产品变形或变色。
2.注塑压力：注塑压力是指注射机在注塑成型过程中对塑料熔融物体所施加的压力。
注塑压力既影响塑料的熔融和注射速度，也影响充填过程中的背压。
一般情况下，注塑压力应根据产品的尺寸、结构和塑料的性质进行调整，以保证产品的充填性能和尺寸精度。
3.注射速度：注射速度是指注射机将塑料熔融物体注射到模具中的速度。
注射速度的快慢将直接影响到产品的充填性能和尺寸精度。
一般情况下，注射速度应根据产品的尺寸、壁厚和注塑机的规格进行调整，以保证产品的充填性能和表面质量。
4.保压时间：保压时间是指在注射和充填完成后，继续对模具施加一定的保压力和时间，使产品保持充填状态直到冷却和固化完全。
保压时间一般根据产品的尺寸、壁厚和注塑机的规格进行调整，以保证产品的密实度和尺寸精度。
5.冷却时间：冷却时间是指产品在模具中冷却和固化的时间。
冷却时间应根据产品的尺寸、壁厚和冷却条件进行调整，以保证产品冷却和固化完全，并避免产品变形和缩水现象的发生。
6.模具温度：模具温度是指模具加热系统对模具进行加热的温度。
模具温度应根据产品的尺寸、壁厚和塑料的性质进行调整，以保证产品的表面质量和尺寸精度。
7.射胶量：射胶量是指每次注射时注塑机所注入模具中的塑料量。
射胶量一般根据产品的尺寸、壁厚和注塑机的规格进行调整，以保证产品的充填性能和表面质量。
8.背压：背压是指在注射过程中，注塑机对塑料熔融物体施加的压力。
注塑成型工艺参数
注塑成型工艺参数第一节注塑工艺参数在制品和模具确定之后，注塑工艺参数的选择和调整对制品质量将产生直接影响。
注塑工艺具体是指温度、压力、速度、时间等有关参数，实际成型中应综合考虑，在能保证制品质量（如外观、尺寸精度、机械强度等）和成型作业效率（如成型周期）的基础上来决定。
尽管不同的注塑机调节方式各有所异，但是对工艺参数的设定和调整项目基本是相同的。
注塑工艺参数与注塑机的设计参数一、注塑参数1.口服量：口服量就是指注塑机螺杆（或柱塞）在口服时，向模具内所口服的物料熔体量（g）。
因此，口服量就是由聚合物的物理性能及螺杆中料筒中的大力推进容积去确认的。
由此可见，选择注射量时，一方面必须充分地满足制品及其浇注系统的总用料量，另一方面必须小于注塑机的理论注射容积。
如果选取用注射量过小则会因注射量不足而使制品产生各种缺陷，但过大又造成能源的浪费。
所以注塑料机不可用来加工小于注射量10%或超过注射量70%的制品，据统计世界上制品生产厂家大约有1/3的能源浪费在不合理地机型选择上。
2.计量行程（预塑行程）：每次口服程序中止后，螺杆就是处于料筒的最前边线，当预塑程序抵达时，螺杆已经开始转动，物料被输送到螺杆头部，螺杆在物料的反压力促进作用下前进，直到遇到限位控制器年才。
这个过程表示计量过程或预塑过程，螺杆前进的距离表示计量容积，也正是口服容积，其计量行程也正是口服行程。
因此制品所需的口服量就是用计量行程工来调整的。
由此可知，注射量的大小与计量行程的精度有关，如果计量行程调节太小可以导致口服量严重不足，如果计量行程调整太小，使料筒前部每次口服后的余料太多，并使熔体温度失衡或过热分解,计量行程的重复精度的多寡可以影响口服量的波动.料温沿计量行程的原产就是不光滑的,减少计量行程可以激化料温的不能光滑性.螺杆输出功率、预塑背压和料筒的温度都将对熔体温度和温差存有明显地影响.在注射前处于螺杆头部计量室外中的熔体温度最高，虽然也有温差，但在这时较小，在注射后，螺杆槽中熔体的温度最低,停留一段时间之后熔体温度上升.这种温差可以采用调整螺杆转速轴向背压或使用新型螺杆等办法使其得到改善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑成型注塑成型工艺参数工艺参数工艺参数说明说明说明
一.干燥温度
定义:为保证成型质量而事先对聚合物进行干燥所需要的温度
作用:1.去除原料中的水份.2.确保成品质量
设定原则: 1.聚合物不致于分解或结块(聚合) 2.干燥时间尽量短,干燥温度尽量低而不致于影响其干燥效果. 3.干燥温度和时间因不同原料而异.
注:1,A 表示用热风干燥机.
2,D 表示用除湿干燥机.
3,*表示通常不需干燥.
4,**表示干燥依条件类别而定,最好材料供货商确认.
二.料温
定义: 为保证成型顺利进行而设加在料管上之温度.
作用: 保证聚合物塑化(熔胶)良好,顺利充模,成型.
设定原则: (1)不致引起塑料分解碳化. (2)从加料断至喷嘴依次上升. (3)喷嘴温度应比料筒前断温度略低. (4)依材料种类不同而所需温度不同. (5)不至对制品产生坏的质量影响.
三.模温
定义: 制品所接触的模腔表面温度
作用: 控制影响产品在模腔中的冷却速度,以及制品的表观质量.
设定原则: (1)考虑聚合物的性质. (2)考虑制品大小和形状. (3)考虑模具的结构.浇道系统.
四.注射速度
定义: 在一定压力作用下,熔胶从喷嘴注射到模具中的速度 .
作用: (1)注射速度提高将使充模压力提高. (2)提高注射速度可使流动长度增加,制质量量均匀. (3)高速射出时粘度高,冷速快,适合长流程制品. (4)低速时流动平稳,制品尺寸稳定.
设定原则: (1) 防止撑模及避免产生溢边. (2)防止速度过快导致烧焦. (3)保证制品质量的前提下尽量选择高速充填,以缩短成型周期.
五.熔胶速度
定义: 塑化过程中螺杆熔胶时的转速 .
作用: 影响塑化能力,塑化质量的重要参数,速度越高,熔体温度越高,塑化能力越强 .
设定原则: (1)熔胶速度调整时一般由低向高逐渐调整. (2)螺杆直径大于50MM之机台转速应控制在50RPM以下,小于50MM之机台应控制在100RPM以下为宜.
六.射压
定义: 螺杆先端射出口部位发生之最大压力,其大小与射出油缸内所产生油压紧密关连 . 作用: 用以克服熔体从喷嘴--流道--浇口--型腔的压力损失,以确宝型腔被充满,获得所需的制品.
设定原则: (1)必在注塑机的额定压力范围内. (2)设定时尽量用低压. (3)尽量避免在高速时采用高压,以免异常状况发生
七.背压
定义: 塑料在塑化过程建立在熔腔中的压力 .
作用: (1)提高熔体的比重. (2)使熔体塑化均匀. (3)使熔体中含气量降低.提高塑化质量
设定原则: (1)背压的调整应考虑塑料原料的性质. (2)背压的调整应参考制品的表观质量和呎寸精度
八.锁模压力
定义: 合模系统为克服在注射和保压阶段使模具分开的胀模力而施加在模具上的闭紧力. 作用: (1)保证注射和保压过程中模具不致于被胀开 (2)保证产品的表观质量. (3)保证产品的尺寸精度.
设定原则: (1)合模力的大小依据产品的大小,机台的大小而定. (2)一般来说,在保证产品不出毛头的情况下,合模力 要求越小越好. (3)合模力的设定不应超出机台之额定压力.
九.保压
定义: 从模腔填满塑料,继续施加于模腔塑料上的注射压力,直至浇口完全冷却封闭的一段时间,要靠一个相当高的压力支技,这个压力叫保压.
作用: (1)补充靠近浇口位置的料量,并在浇口冷却封闭以前制止模腔中尚未硬化的塑料在残余压力作用倒流,防止制件收缩,避免缩水,减少真空泡. (2)减少制件因受过大的注射压力而易产生粘模爆裂或弯曲.
设定原则: (1)保压压力及速度通常设定至塑料充满模腔时最高压力及速度的50~60% (2)保压时间的长短与料温有关,温度高的浇口封闭时间长,保压时间也长. (3)保压与产品投影面积及壁厚有关,厚而大者需要的时间较长. (4)保压与浇口呎寸形状,大小有关. 保压切换位置,计量长度及松退行程设定
十.计量行程
定义: 塑化开始后,螺杆在旋转过程中,由注射终止位置开始在塑料熔体的作用力下后退,直至后退限位开关为止,这个过程称为计量行程.
作用: 保证有足够的塑料充填模腔,以获得所需外观和呎寸的制品.
设定原则: (1)计量行程要依据产品的大小及机台大小而设定. (2)计量行程不能太大,以免注射多余的塑料在料管中停留的时间太长而引起碳化. (3)计量行程不能太小,以确保充填有足够的计量及避免螺杆与喷嘴发生机械损伤,应有3~5mm的缓冲量.
十一.射出行程
定义: 注射过程中螺杆所处的位置变化
作用: 结合速度,压力控制塑料流动状态
设定原则: (1)计量完位置由成品之充填量决定,通常在此值上加3~5mm绶冲量来决定最终设定. (2)向第二速的转换点,通常切换至充满热浇道,料头位置. (3)向第三速的转换点,用成型品的90%的充填程度来设定切换位置. (4)保压切换点一般设定在成品的90%的充填程度之位置. (注:以上以四段为例)
十二.松退量
定义: 螺杆预塑(计量)到位后又直线地倒退一段距离,这个后退的动作称为后松退,松退的距离称为松退量或防延量.
作用: 后松退的作用是使计量室中的熔体比容增加,内压下降,防止熔体从计量室向外流出.
设定原则: (1)可视塑料原料的粘度,相对密度和制品的实际情况进行设定,较大的松退量会使熔体混杂汽泡,影响制品质量. (2)松退量的设定应与螺杆转速,背压相适应. (3)对于粘度较大的原料象PC料可不设松退量.
十三.缓冲量
定义: 螺杆注塑完拮,并不希望把螺杆中头部的熔料全部射出,还希望留一些.形成一个祭料量,此料量即为缓冲量.
作用: (1)防止螺杆头部与喷嘴接触发生机械破坏事故. (2)控制注射量的重复精度
设定原则: (1)缓冲量不宜过大,也不宜过小,过大,会使得余料过多,造成压力损失及原料降解,过小,则达不到缓冲之目的. (2)缓冲量的确定,一般取3~5mm为宜.
十四.周期
定义: 从开模终了开始到下一次注射冷却完毕后的开模终了所用的时间
作用: 保证制品成型并完全冷却定型
设定原则: (1)周期尽可能短. (2)缩短周期必须在保证产品质量的前提下进行
十五.冷却时间
定义: 产品冷却固化而脱模后又不致于发生变形所需的时间
作用: (1)让制品固化 (2)防止制品变形
设定原则: (1)冷却时间是周期时间的重要组成部分,在保证制品质量的前提下尽可能使其短. (2)冷却时间因熔体的温度,模具温度,产品大小及厚度而定.
十六.保压时间
定义: 为防止注射后塑料倒流以及冷却补缩作用,在注塑完后继续施加的压力
作用: (1)防止注塑完后熔体倒流. (2)冷却收缩的补缩作用
设定原则: (1)保压时间因制品厚度不同而异. (2)保压时间要因熔料温度的高低而异,温度高者所需时间长,低者则短. (3)为提高生产效率,在保证制质量量的前提下应尽可能使保压时间短.
十七.射出时间
定义: 熔体在充满整个型腔所用的时间 .
作用: 射出时间由射出压力,射出速度以及制品的大小等因素来决定
设定原则: (1)在保证制品成型的条件下尽可能让射出时间短. (2)射出时间受料温,模温
等因素的影响.
十八.熔胶时间
定义: 注射终止后,螺杆到达计量终止位置所需要的时间
作用: 保证熔胶充分
设定原则: (1)由螺杆转速和背压相互控制. (2)不要让熔融塑料体在螺杆中停留的时间过长,以免引起塑料在长时间的高温状态下分解,碳化.
十九.干燥时间
定义: 利用干燥设备事先对原料进行干燥所需要的时间
作用: (1)增进表面光泽,提高抗弯曲及拉伸强度,避免内部裂纹和气泡. (2)提高塑化能力,缩短成型周期. (3)降低原料中水份及湿气.
设定原则: (1)干燥时间因原料的不同而不同. (2)干燥时间的设定要适宜,太长会使得干
燥效率降低甚至会使原料结块,太短则干燥效果不佳.。
